悬挑脚手架安全技术交底记录(新版)
悬挑脚手架安全技术交底记录

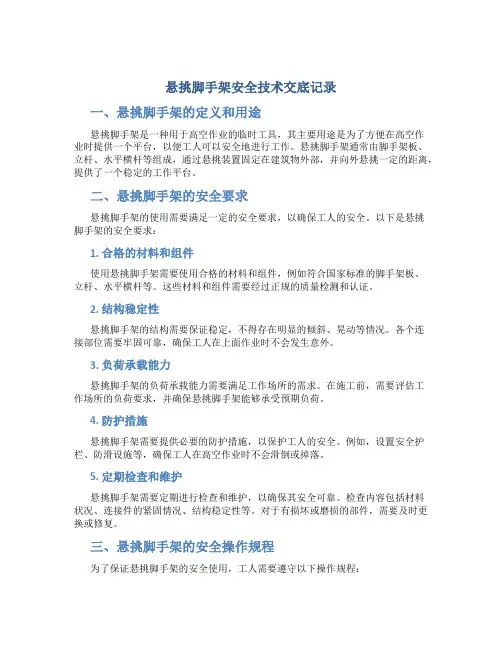

悬挑脚手架安全技术交底记录一、悬挑脚手架的定义和用途悬挑脚手架是一种用于高空作业的临时工具，其主要用途是为了方便在高空作业时提供一个平台，以便工人可以安全地进行工作。
悬挑脚手架通常由脚手架板、立杆、水平横杆等组成，通过悬挑装置固定在建筑物外部，并向外悬挑一定的距离，提供了一个稳定的工作平台。
二、悬挑脚手架的安全要求悬挑脚手架的使用需要满足一定的安全要求，以确保工人的安全。
以下是悬挑脚手架的安全要求：1. 合格的材料和组件使用悬挑脚手架需要使用合格的材料和组件，例如符合国家标准的脚手架板、立杆、水平横杆等。
这些材料和组件需要经过正规的质量检测和认证。
2. 结构稳定性悬挑脚手架的结构需要保证稳定，不得存在明显的倾斜、晃动等情况。
各个连接部位需要牢固可靠，确保工人在上面作业时不会发生意外。
3. 负荷承载能力悬挑脚手架的负荷承载能力需要满足工作场所的需求。
在施工前，需要评估工作场所的负荷要求，并确保悬挑脚手架能够承受预期负荷。
4. 防护措施悬挑脚手架需要提供必要的防护措施，以保护工人的安全。
例如，设置安全护栏、防滑设施等，确保工人在高空作业时不会滑倒或掉落。
5. 定期检查和维护悬挑脚手架需要定期进行检查和维护，以确保其安全可靠。
检查内容包括材料状况、连接件的紧固情况、结构稳定性等。
对于有损坏或磨损的部件，需要及时更换或修复。
三、悬挑脚手架的安全操作规程为了保证悬挑脚手架的安全使用，工人需要遵守以下操作规程：在搭建悬挑脚手架前，需要制定详细的搭建方案，并严格按照方案来操作。
搭建过程中需要注意立杆的设置、连接件的安装和材料的选择等。
2. 安全装备的佩戴在进行高空作业时，工人需要佩戴相应的安全装备，例如安全带、安全帽等。
这些安全装备可以保护工人免受高空坠落等意外伤害。
3. 工作平台的保持干净整洁工人在悬挑脚手架上作业时，需要保持工作平台的干净整洁，不得乱堆材料或产生垃圾。
这可以避免工人因地面不平或杂物滑倒而造成伤害。
悬挑脚手架安全交底
2.8首层墙体采用大模板时，大模板严禁直接压在外架上，以防止外架超载而发生安全事故。
三、脚手架使用的安全措施
3.1本工程脚手架垂直防护网均采用密目安全网封闭，密目安全网挂设在外排架的内侧。
5.17当天离岗时，应及时加固尚未拆除部分，防止存留隐患造成复岗后的人为事故。
5.18如遇强风、雨等特殊气候，不应进行脚手架的拆除，严禁夜间拆除。
5.19翻掀脚手板时要注意先将其上的施工垃圾清理到楼层内，防止外翻将脚手板内未清除的残留物从高处坠落伤人。
六、脚手架的质量检查及验收管理
6.1搭设人员要求：
5.4拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落事故发生。
5.5在拆架时，不得中途换人，如必须换人时，应将拆除具体情况向接手人交代清楚后方可离开。
5.6每天拆架下班时，不应留下任何隐患部位。
5.7拆架时严禁碰撞脚手架附近电源线，以防触电事故。
5.8所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。
1.2.2周边脚手架应从一个角部开始并向两边延伸交圈搭设。
1.2.3应按定位一次竖起立杆，将立杆与纵横向扫地杆连接固定，然后装设第一步的纵向和横向水平杆，随校正立杆垂直之后予以固定，并按此要求继续向上搭设。
1.2.4剪刀撑、连墙件等随搭升的架子一起及时设置。
先立里排立杆，后立外排立杆。每排立杆先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。双排架内、外排两立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后立内排。
悬挑脚手架脚手架安全技术交底
悬挑脚手架脚手架安全技术交底一、工程概况在开始进行悬挑脚手架的施工前，有必要向大家介绍一下本工程的基本情况。
本工程为_____，建筑高度为_____米，结构形式为_____。
悬挑脚手架将用于_____部位的施工，为施工人员提供安全的作业平台。
二、悬挑脚手架的构造及要求1、悬挑梁悬挑梁采用具体型号工字钢，长度根据建筑物的外形和施工需要确定。
悬挑梁的外端应设置钢丝绳进行斜拉，以增强其稳定性。
2、立杆立杆纵向间距为具体数值米，横向间距为具体数值米。
立杆应垂直于地面，偏差不得超过规定值。
3、横杆横杆步距为具体数值米，上下横杆的接头应错开布置在不同的立杆纵距中。
4、剪刀撑剪刀撑应沿脚手架外立面连续设置，角度为具体角度。
剪刀撑的搭接长度不应小于具体数值米。
5、脚手板脚手板应铺满、铺稳，不得有探头板。
6、防护栏杆脚手架外侧应设置两道防护栏杆，高度分别为具体数值米和具体数值米。
三、悬挑脚手架的安装流程1、准备工作在安装悬挑脚手架前，应先清理施工现场，确保场地平整、无障碍物。
同时，准备好所需的材料和工具，如工字钢、钢管、扣件、脚手板等。
2、安装悬挑梁按照设计要求，将悬挑梁固定在建筑物上。
悬挑梁的固定端应采用不少于具体数量个锚固螺栓与建筑物连接牢固。
3、搭设脚手架从悬挑梁的外端开始，依次搭设立杆、横杆、剪刀撑等。
搭设过程中，应严格按照规范要求进行操作，确保脚手架的稳定性和安全性。
4、铺设脚手板在脚手架上铺设脚手板，并将其固定牢固，防止滑动。
5、安装防护栏杆在脚手架的外侧安装防护栏杆，并挂设安全网。
四、悬挑脚手架的拆除流程1、拆除准备拆除前，应对脚手架进行全面检查，确保其不存在安全隐患。
同时，清理脚手架上的杂物和材料。
2、拆除顺序应遵循先搭后拆、后搭先拆的原则，依次拆除防护栏杆、脚手板、剪刀撑、横杆、立杆等。
3、材料运输拆除下来的材料应及时运输至指定地点，分类堆放整齐。
五、安全注意事项1、施工人员必须经过专业培训，取得特种作业操作资格证书后，方可上岗作业。
悬挑脚手架拆除安全技术交底(最新版)
悬挑脚手架拆除安全技术交底(最新版)Establish a safety production responsibility system. Implement specific work safety divisions, clearly distinguish rewards and punishments, and assign responsibilities to individuals.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0851悬挑脚手架拆除安全技术交底(最新版)交底内容：1.登高作业人员（架子工）必须经过安全技术培训并通过考核，持证上岗。
架子工学徒工必须办理学习证，在技工带领、指导下操作，高处作业人员，不得患有高血压、心脏病、贫血、癫痫病、恐高症、眩晕等禁忌证。
非架子工不得单独进行作业。
2.作业中严格执行施工方案和技术交底，分工明确，听从指挥，协调配合。
严禁赤脚、穿拖鞋、穿硬底鞋作业。
严禁在架子上打闹、休息，严禁酒后作业。
3.正确使用安全防护用品，必须系安全带，头戴安全帽，着装灵便，穿防滑鞋。
作业时精力集中，团结合作，互相呼应，统一指挥，不得走“过档”和跳跃架子。
4.风力六级以上（含六级）、高温、大雨、大雪、大雾等恶劣天气，应停止露天高处作业。
5.拆除时应划定作业区，设置围栏和警戒标志，并设专人监护。
6.架子的拆除程序与搭设程序相反，先搭的后拆，后搭的先拆，应由上而下按层、按步拆除，先拆护身栏、脚手板和排木，再次依拆剪刀撑的上部绑扣和接杆。
拆除全部剪刀撑、压栏子、斜撑杆以前，必须绑好临时斜支撑。
严禁用推、拉方法拆除脚手架。
7.拆杆和放杆时，必须由2～3人协同操作。
拆顺水杆时应由站在中间的人将杆转向，将大头顺下，握住小头下递，得到下方人员的通知后再放手，严禁向下抛扔。
悬挑架技术交底
技术、安全交底记录施工单位：年月日14）悬挑式脚手架类型：双排脚手架；15）纵向水平杆接长采用对接连接；16）脚手架类型为封闭型；17）连墙件布置采用2步3跨。
连墙件连接方式为双扣件；18））U型螺栓：I级φ20mm。
3.搭设和拆卸施工流程1）搭设流程：预埋吊环→安装支架梁→立杆→纵向水平杆→横向水平杆→二等分护栏杆→连墙拉结→剪刀撑→搁楞→脚手板→踢脚板→安全网张挂→三步隔离2）拆卸流程与搭设流程相反一步一清。
4. 施工方法悬挑钢梁定距定位，悬挑梁间距应按悬挑架架体立杆纵距1.5m设置。
1 水平悬挑梁1）水平悬挑梁采用16号工字钢，主次梁部位悬挑梁采用16#工字钢，次梁采用16#工字钢，预埋直径20mm U型螺栓与楼板固定，保证有足够的锚固强度和截面抗屈曲能力，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同，立杆直接支承在悬挑梁上。
上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。
通常采用在挑梁或纵向钢粱上焊接150-200mm三级25钢筋的脚头，焊缝厚度不小于4mm，以便立柱直接插在钢筋脚头内，起稳定作用。
并同时在立杆下部设置扫地杆。
见下图钢筋头悬挑梁示意图2）钢梁挑出外墙面1.2米，阳台部位从主体结构墙开始计算悬挑，相应增加内置长度，具体尺寸及悬挑位置见悬挑钢梁平面布置图。
3）悬挑梁通过阳台或其它悬挑结构时，在悬挑构件根部加设垫块以防止悬挑构件受力。
2 悬挑梁末端由两道预埋U型螺栓固定,（双螺母），端部距后边的锚环等于200mm，两锚环距离200mm，预埋U型螺栓的直径为20mm，宽度为160mm，高度不小于400mm；螺栓丝扣采取机床加工并冷弯成型，不得使用板牙套丝机或挤压滚丝，长度不小于120mm；U型螺栓宜采用冷弯成型。
预埋U型螺栓锚时附加2根1.5m 长的直径18mm的三级钢用于承受悬挑锚固端作用引起负弯矩。
如图1，悬挑钢梁楼面和穿墙时参照图2、3施工。
新版 脚手架 技术安全交底记录(工程科)
外脚手架搭设人员必须持证上岗，并正确使用安全帽、安全带、穿防滑鞋。
严格控制施工荷载，脚手板上严禁堆放模板及支撑物
项目专业技术负责人：
交底人：
接收人：
山东省建设工程质量监督总站监制
、层间防护
作业层脚手板下应用安全平网双层兜底，以下≤用安全平网封闭，悬挑架体与建筑物空隙处用板材进行封闭。
、脚手架验收
外脚手架必须由持证人员搭设，随楼层的增高逐层对其进行检查及分段验收：悬挑钢梁完成后及脚手架搭设前。作业层施加荷载前。每搭设高度～后。搭设完成后。遇有六级强风及以上大风或大雨后，不符合要求的应立即整改。
、小横杆
小横杆搭在大横杆上面，伸出大横杆长度不小于，但不应大于。小横杆间距：立杆与大横杆交接处必须设小横杆。作业层按铺设脚手板需要增加设置横向水平杆。
、剪刀撑
剪刀撑应沿悬挑架高度全长连续设置，角度应符合°～°的要求，宽度不小于米。剪刀撑杆件接长需搭接，搭接长度不小于，使用三个扣件均匀分布，端头距扣件不小于。剪刀撑钢管刷红白相间油漆，间距为。
、脚手板
作业层满铺脚手板，脚手板严禁探头板，不得高低不平，探出横向水平杆长度不应大于。作业层、斜道处设水平杆，中栏杆居中设置，并设置挡脚板，挡脚板高度为。作业层里排架体与建筑物楼板固拉结，从架体底层第一步纵向水平杆处开始设置，用钢管固定。保证架与建筑物之间连接牢固，不摇晃、不倒塌。严禁施工人员随意拆除架体拉结点。
技术（安全）交底记录
鲁
工程名称
十甲花园区商住楼
施工单位
潍坊市第四建筑工程公司
分项工程名称
脚手架工程
交底日期
年月日
交底内容
1、落地双排脚手架
悬挑式脚手架安全技术交底
悬挑式脚手架安全技术交底天津市建设工程施工现场安全保证资料悬挑式脚手架安全技术交底施工企业：NO：工程名称：施工部位：工种：交底时间：一、安全注意事项：1.进入施工现场必须佩戴安全帽，系好安全带，正确使用安全生产劳动保护用品。
使用的工具要放在工具袋内，防止掉落伤人，脚要穿防滑鞋。
袖口及袋口要扎紧。
2.搭设悬挑架的人员必须持证上岗，并定期检查身体。
凡是患有高血压、贫血病、心脏病及其他不适合高空作业者，一律不得进行作业，绝对禁止酒后上班。
3.搭设悬挑架时，必须划出安全区域，设警戒标志，并应有专人指挥、看守，阻止闲人自动靠近作业区域。
遇到六级以上大风、大雾、大雪等恶劣天气应停止悬挑架搭设作业。
二、技术参数：立杆纵距：La=1.5m（1.8m）；立杆横距：Lb=0.9m；步距：h=1.8m；小横杆间距：0.8m脚手板为50mm厚木脚手板。
连墙件横距：lw=4.5m连墙件竖距：hw=2.9m离墙距离：350mm三、工艺流程及要求：工字钢加工 - 设置预埋环 - 工字钢安装就位 - 放扫地杆 - 竖立杆与扫地杆扣紧 - 安装第一步大横杆和小横杆 - 连接附墙杆 - 铺脚手板、围护栏杆、踢脚板、挂网 - 随主体施工接高架体、加剪刀撑。
悬挑要求：1.悬挑架搭设应严格按照一般落地式脚手架搭设规定，纵向水平杆与横向水平杆的连接采用防滑扣件连接，并按规范要求连续设剪刀撑，斜杆与地面倾斜角为45度～60度。
工字钢端部5cm即立杆生根处焊置高度10cm的Ф25钢筋，作为生根点。
挑架底部满铺脚手板，外架钢管全部刷黄黑相间油漆。
2.脚手架中部脚手板铺设严密，不允许出现探头板，脚手板下拉兜网。
脚手板的材质及规格符合规范要求。
3.材料要求：I 22工字钢材质必须符合国家标准要求。
钢管规格Ф48mm，壁厚3.5mm，严禁钢管上打空。
4.架体防护：架体外侧用1.8m×6m密目网全封闭。
按照临边防护的规定，设置防护栏杆和挡脚杆。
悬挑脚手架拆除安全技术交底记录
JD—010 ___________________ 安全技术交底表A5 —1施工单位名称施工内容施工部位 安全技术交底内容单位工程名称10、 拆除过程中应注意架子缺扣、崩扣及不符合要求的部位，严禁踩在松动的杆件上。
11、 应随拆随及时清运脚手架材料，并分类堆放。
运料人员必须与拆除人员协调配合。
12、 暂停拆除时，必须检查作业范围内未拆除部分的架子，确认稳定后方可离开现场。
13、 拆除工字钢时要按拆除方案严格进行，动火时必须办理动火证. 三、注意事项不能提前拆除连墙件 拆除脚手架时连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆 脚手架。
当脚手架采取分段、分立面拆除时，事先应确定技术方案，对不拆除的脚手架两端， 事先必须采取必要的加固措施。
架体拆除立面落差不能超过两步。
拆除作业中有需要加固的部位, 在拆除过程中，不得中途换人, 止单人进行拆除作业。
拆下的材料应用塔吊转运、 严禁抛掷，运至地面的材料 应按指定地点，随拆随运， 分类堆放，当天拆当天清。
（工完料尽）。
拆除下的扣件及钢管一律堆 放于楼层内，严禁堆放架体 上；并按工期安排及人员安 排按照事先规定，及时转运至材料堆码区合理堆码。
在放置与楼层内的钢管和扣件严格合理堆放，严禁集中荷载及放置与临边处。
放置与楼层内的钢管严禁立放。
1、 2、3、4、 5、 6、 1、 3、应先加固再拆除，防止架体倒塌。
如必须换人时应将拆除情况交待清楚后方可离开，禁7、 解除绿网时，必须分段解除四、材料的吊运 交底人签字接受交底 负责人签字交底 时间 年 月 日 本表式两份，班组自存份，归档份。
4、。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
悬挑脚手架安全技术交底记录
(新版)
Establish a safety production responsibility system. Implement specific work safety divisions, clearly distinguish rewards and punishments, and assign responsibilities to individuals.
( 安全管理 )
单位：______________________
姓名：______________________
日期：______________________
编号：AQ-SN-0214
悬挑脚手架安全技术交底记录(新版)
交底内容：
1、脚手架搭设须严格执行《建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011》相关要求。
2、脚手架搭设相关安全技术要求：
（1）、悬挑粱要求：
1、标准要求：
悬挑梁必须使用不小于16的工字钢，预埋悬挑梁楼内外长度比至少为2∶1，即压2挑1。
（2）交底与验收：脚手架搭设前，施工技术负责人必须组织作业人员进行交底，交底要有书面记录，搭设完毕后组织有关人员按照施工方案要求进行检查验收。
交底、验收要严肃认真，要对检查情况做好记录，签字日期要齐全有效，不得代签字。
（3）荷载2KN/㎡；悬挑架上不准存放大量材料、过重的设备，施工人员作业时，尽量分散脚手架的荷载。
（4）悬挑梁要求：
（5）悬挑脚手架一次性搭设高度不应大于20米，超过20米须进行专家论证。
（6）悬挑梁必须固定牢固，悬挑梁在楼的同一侧时必须设置在同一水平线上，两梁之间距离为1.5米，必须进行等间距设置。
（7）悬挑式脚手架固定，用可调式钢丝绳斜拉连接，绳两头的回定绳卡不少于三个，卡方向全部朝主力绳一方。
钢丝绳要留有足够的绳头，绳头长度能够打成绳扣。
钢丝绳直接要根据施工方案的计算来定。
（8）脚手架防护：做好兜底网防护：横向扫地杆下面悬挑梁的上方必须设水平网进行防护，上面满铺脚手板，铺设必须严密。
（9）悬挑梁楼内部分固定，必须设至少两个以上锚固点，锚固点预留使用不小于Φ18的圆钢制作成“U”形钢筋拉环或锚固螺栓，固定方法采用辫结焊制和螺栓钢压板固定（钢压板尺寸不应小于
100mm×100mm），严禁使用倒“U”形，用木屑塞住的方法。
两锚固点之间的距离为0.9米，后面一个固定点离型钢端部在10㎝-30㎝之间为宜，工字钢较长时，在靠近楼边的位置加设一个锚固点，形成三个锚固点。
2、作业层要求：
（1）作业层必须满铺板（木板或钢脚手板），板头要用麻绳或尼龙绳封好。
（2）作业层外围设高度不小于18㎝的挡脚板，挡脚板刷红白相间漆。
作业层外围设两道挡腰栏杆，步距为1.8M的每0.6M一道，步距为1.5M的每0.5M一道.。
（3）作业层脚手板应铺满铺稳，离墙面距离为120-150㎜，如大于标准，应用木脚手板铺严。
（4）作业层下方加密两道大横杆。
3、注意事项：
（1）脚手架搭设人员必须持证上岗，搭设人员必须系好安全带。
（2）平网设置要齐全有效，首层平网、层间网和随层平网要设置齐全，且离墙距离
不能大于15㎝。
首层平网应设在架体第二步处，随层平网设在作业层下方。
其它平网设置应不大于10M一道。
平网离墙距离大于15㎝时，要加密小横杆满铺板。
（3）安全网必须使用备案推荐产品，必须有省安全防护用品备案证明、合格、售货
单、发票等。
严禁使用假安全网。
（4）脚手架拉接点严格按标准拉接，按“两步三跨”设置，内高外低。
不得漏设或
只用软拉接或锚固点代替。
（5）脚手架搭设必须跟上施工进度，每天必须超出作业面一步架子，塔机升节时尽
量调整立杆长度，升节完毕后再更换立杆。
（6）严禁脚手架代替定型化料台进行吊物，必须焊制定型化卸料平台（2.5×3米）,
多层砖混结构建筑物可采用从地面搭设标准料台的作法进行吊运物料，搭设的料台必须设置挡脚板，用密目网封闭严密，杆件设
置齐全。
（7）立网要及时封闭，不得低于作业面，不得有敞开不能及时封闭现象存在，且必
须从底面第一步立网开始，装拆卸料平台、塔机附着和拆模时拆开的立网要及时封闭。
（8）脚手架上杂物必须按排专人每天清理干净，防止落物伤人。
（9）杆件要求：必须保证立杆直、横杆平，内外立杆相冲，跨距和步距大小均匀一致。
且必须保证杆件齐全，不得存在少立杆、横杆现象，及大横杆不连续现象，特别是难处理的部位和建筑物的转角处。
（10）严禁悬挑梁焊接使用。
为防止高层建筑落物，十层以上建筑必须在六、七层处脚手架外围拉一道3-6米的
水平防护网，由平网和密目网双层组成。
大于二十层的建筑物，在十三、四层加设一道。
作业层上的施工荷载应符合设计要求，不得超载。
不得将模板
支架、缆风绳、泵送砼和砂浆的输送管等固定在架体上；严禁悬挂起重设备，严禁拆除或移动架体上安全防护设施。
脚手架使用期间，严禁拆除下列杆件：
1、主节点处的纵横向水平杆，纵横向扫地杆；
2、连墙件。
