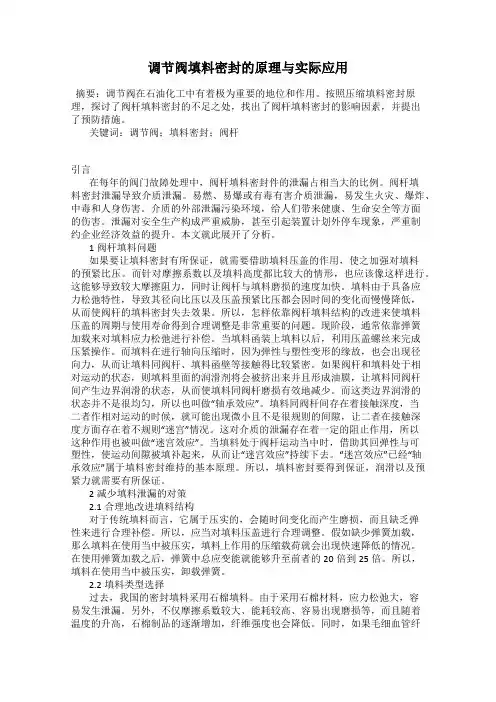

调节阀填料密封的原理与实际应用
调节阀填料密封的原理与实际应用摘要：调节阀在石油化工中有着极为重要的地位和作用。
按照压缩填料密封原理，探讨了阀杆填料密封的不足之处，找出了阀杆填料密封的影响因素，并提出了预防措施。
关键词：调节阀；填料密封；阀杆引言在每年的阀门故障处理中，阀杆填料密封件的泄漏占相当大的比例。
阀杆填料密封泄漏导致介质泄漏。
易燃、易爆或有毒有害介质泄漏，易发生火灾、爆炸、中毒和人身伤害。
介质的外部泄漏污染环境，给人们带来健康、生命安全等方面的伤害。
泄漏对安全生产构成严重威胁，甚至引起装置计划外停车现象，严重制约企业经济效益的提升。
本文就此展开了分析。
1阀杆填料问题如果要让填料密封有所保证，就需要借助填料压盖的作用，使之加强对填料的预紧比压。
而针对摩擦系数以及填料高度都比较大的情形，也应该像这样进行。
这能够导致较大摩擦阻力，同时让阀杆与填料磨损的速度加快。
填料由于具备应力松弛特性，导致其径向比压以及压盖预紧比压都会因时间的变化而慢慢降低，从而使阀杆的填料密封失去效果。
所以，怎样依靠阀杆填料结构的改进来使填料压盖的周期与使用寿命得到合理调整是非常重要的问题。
现阶段，通常依靠弹簧加载来对填料应力松弛进行补偿。
当填料函装上填料以后，利用压盖螺丝来完成压紧操作。
而填料在进行轴向压缩时，因为弹性与塑性变形的缘故，也会出现径向力，从而让填料同阀杆、填料函壁等接触得比较紧密。
如果阀杆和填料处于相对运动的状态，则填料里面的润滑剂将会被挤出来并且形成油膜，让填料同阀杆间产生边界润滑的状态，从而使填料同阀杆磨损有效地减少。
而这类边界润滑的状态并不是很均匀，所以也叫做“轴承效应”。
填料同阀杆间存在着接触深度，当二者作相对运动的时候，就可能出现微小且不是很规则的间隙，让二者在接触深度方面存在着不规则“迷宫”情况。
这对介质的泄漏存在着一定的阻止作用，所以这种作用也被叫做“迷宫效应”。
当填料处于阀杆运动当中时，借助其回弹性与可塑性，使运动间隙被填补起来，从而让“迷宫效应”持续下去。

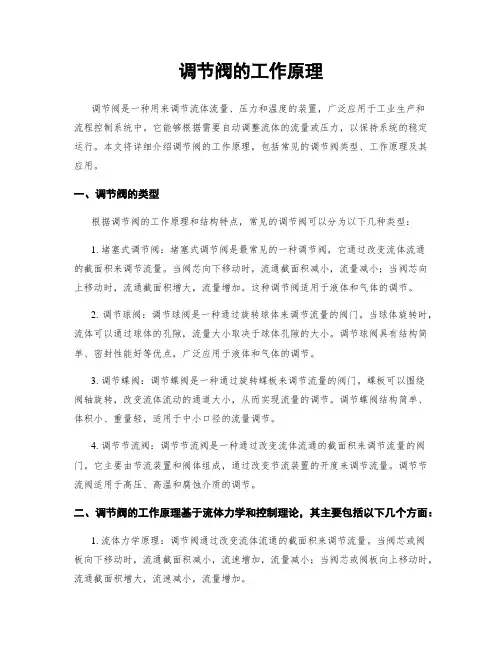

调节阀的工作原理
调节阀的工作原理调节阀是一种用来调节流体流量、压力和温度的装置，广泛应用于工业生产和流程控制系统中。
它能够根据需要自动调整流体的流量或压力，以保持系统的稳定运行。
本文将详细介绍调节阀的工作原理，包括常见的调节阀类型、工作原理及其应用。
一、调节阀的类型根据调节阀的工作原理和结构特点，常见的调节阀可以分为以下几种类型：1. 堵塞式调节阀：堵塞式调节阀是最常见的一种调节阀，它通过改变流体流通的截面积来调节流量。
当阀芯向下移动时，流通截面积减小，流量减小；当阀芯向上移动时，流通截面积增大，流量增加。
这种调节阀适用于液体和气体的调节。
2. 调节球阀：调节球阀是一种通过旋转球体来调节流量的阀门。
当球体旋转时，流体可以通过球体的孔隙，流量大小取决于球体孔隙的大小。
调节球阀具有结构简单、密封性能好等优点，广泛应用于液体和气体的调节。
3. 调节蝶阀：调节蝶阀是一种通过旋转蝶板来调节流量的阀门。
蝶板可以围绕阀轴旋转，改变流体流动的通道大小，从而实现流量的调节。
调节蝶阀结构简单、体积小、重量轻，适用于中小口径的流量调节。
4. 调节节流阀：调节节流阀是一种通过改变流体流通的截面积来调节流量的阀门。
它主要由节流装置和阀体组成，通过改变节流装置的开度来调节流量。
调节节流阀适用于高压、高温和腐蚀介质的调节。
二、调节阀的工作原理基于流体力学和控制理论，其主要包括以下几个方面：1. 流体力学原理：调节阀通过改变流体流通的截面积来调节流量。
当阀芯或阀板向下移动时，流通截面积减小，流速增加，流量减小；当阀芯或阀板向上移动时，流通截面积增大，流速减小，流量增加。
2. 控制理论：调节阀通常与传感器、控制器和执行器等设备配合使用，形成闭环控制系统。
传感器可以感知流体的压力、温度和流量等参数，将这些参数转化为电信号传送给控制器。
控制器根据设定值和传感器反馈的实际值进行比较，并通过执行器控制阀门的开度，使流体达到设定值。
3. 动力平衡原理：调节阀在工作过程中需要克服流体的压力差，阀芯或阀板上的压力平衡装置能够减小阀芯或阀板所受的压力差，降低阀门的开启力矩，提高调节阀的灵敏度和控制精度。
阀杆填料结构分析
调节阀阀杆填料密封结构的分析与研究无论在什么时候调节阀都不允许有外漏现象，而外漏的主要途径之一是介质从阀杆处外泄，为防止上述情况.的发生，一般采用填料密封，即在阀杆处用填料函密封，如图1所示。
其密封原则是根据使用工况，填料4在压盖2的压力作用下，产生一定的径向力，使其紧密与阀杆1和阀盖3接触，从而防止液体或气体等介质外泄。
1 填料密封主密封压力的计算如上所述，通过拧紧压盖2上的螺栓，对填料函（即阀盖）3内的填料4进行轴向压缩，填料的塑性使其产生径向力，并与阀杆1紧密接触。
同时，填料中添加的润滑剂被挤出，在接触面间形成油膜。
由压力分布示意图于接触状态不均匀，接触部位出现边界润滑状态，未接触的凹部形成小油槽，有较厚的油膜。
当阀杆1与填料4有相对运动时，接触部位与不接触部位组成了不规则的迷宫，阻止了介质的泄漏。
为保证填料密封的可靠性，必须保证填料对阀杆的径向压力，即主密封压力。
根椐填料密封时的压力分布理论分析和各种填料设计的性能测试，得出填料的径向压力，即主密封压力计算式：式中P r为填料径向压力（MP a）；P0为填料压盖处轴向压力（MP a）；K 为填料压力比（又称应力系数）；d1为阀杆直径（mm）；d0为填料函孔径（mm）；s为填料深度（mm）；μ1为填料与阀杆间的动摩擦因数；μ2为填料与填料函间的静摩擦因数。
填料压力比是填料径向压力与轴向压力之比，是确定填料高度的一个重要因素。
应力系数K取决于轴向压力，如图2所示。
.填料密封时的压力分布情况如图1所示，可见，填料最大径向压力P rmax 在填料4与压盖2接触处，随着填料4高度的增加，径向压力Pr按指数规律降低，所以最小径向应力P rmin在填料4与垫片5接触处。
为避免此处发生泄漏，根椐式（1），计算得到P rmin，该值应大于等于阀门内部介质压力P i。
2 填料密封分析对填料密封的有效密封条件是采用适当的填料函形式和填料，分述如下。
2.1 填料的选择对填料的要求是要有一定的塑性，在轴向压力的作用下能产生一定的径向压力，要有抵抗温度变化的能力，有抗蠕变，抗松驰等能力。
填料密封工作原理
填料密封工作原理
填料密封工作原理是通过将填料放置在机械密封装置中，使填料与转动的轴向或固定的壳体之间形成一个密封界面，以阻止流体或气体的泄漏。
填料密封通常采用柔性填料，如软木、涂层纤维、纺织品等，其工作原理主要包括以下几个方面：
1.填料压缩密封：填料密封装置中的填料由于受到轴向的压力
作用，会被压缩并填满密封间隙，使填料之间形成高度凝聚的结构，从而实现密封效果。
2.填料摩擦密封：填料与密封件接触面之间存在摩擦力，填料
通过与轴或壳体接触的摩擦力，阻止流体或气体从密封间隙中泄漏。
3.填料润滑密封：填料与轴或壳体之间形成润滑膜，减少填料
与密封件之间的磨损和摩擦，并利用润滑剂的填充和流动作用，进一步提高密封效果。
4.填料对流动的阻碍：填料中的纤维结构具有较高的表面粗糙
度和较大的内外周面积，能够有效地阻碍流体或气体的泄漏，并增强密封性能。
综上所述，填料密封工作原理主要是通过填料的密实和摩擦力，以及填料与轴或壳体之间的润滑和阻碍作用，实现对流体或气体的有效密封。
填料密封的原理
填料密封的原理嘿，朋友们！今天咱来唠唠填料密封的原理。
你说这填料密封啊，就像是给一个需要保护的地方围上了一圈可靠的“篱笆”。
想象一下，有个地方老是会有东西跑出来或者跑进去，咱就得想办法把它给拦住，填料密封就干的是这个事儿。
它的原理其实挺简单的。
就是用一些特殊的材料，就像柔软又有韧性的“卫士”，把需要密封的地方给填满、塞住。
这些填料就紧紧地挤在一起，形成一道严实的防线。
比如说家里的水管接口处吧，如果不密封好，那水不就到处乱喷啦！这时候就需要填料密封来发挥作用啦，把那些缝隙都堵得严严实实的，水就只能乖乖地在管子里流啦。
填料密封的好处可不少呢！它成本不高呀，比起那些复杂又昂贵的密封方法，它可接地气多了。
而且维护起来也相对容易，就好像你家里的东西坏了，修起来不麻烦一样。
那它是怎么做到密封的呢？就好比一群小伙伴手拉手站成一排，不给任何东西通过的机会。
填料就像这些小伙伴，紧紧地挨在一起，形成一道坚固的屏障。
再想想，要是没有填料密封，那得多糟糕啊！机器会漏油、漏水，那场面可就狼狈啦。
但有了它，一切都变得井井有条，安安稳稳的。
而且哦，填料密封还很灵活呢！它可以适应不同的形状和尺寸，不管是大的地方还是小的地方，它都能搞定。
这就像一个超级有弹性的“保护罩”，哪里需要它，它就能套在哪里。
在很多行业里，填料密封都发挥着重要的作用呢。
工厂里的各种设备、管道，都离不开它。
它就像一个默默无闻的英雄，在背后保障着一切的正常运转。
你说这填料密封是不是很神奇？它虽然看起来不起眼，但却有着大大的作用。
它让我们的生活和工作更加顺畅，让那些可能会出现的麻烦都被挡在了门外。
所以啊，可别小看了这填料密封，它可是我们生活和工作中的好帮手呢！没有它，还真不知道会乱成啥样呢！这就是填料密封的原理啦，简单又实用，是不是很有意思呀！。
调节阀的原理及应用
调节阀的原理及应用一、调节阀的原理调节阀是一种用来控制流体流量、压力和温度的装置。
它通过改变流体通道的截面积或阻力来调整流量，并根据需要对流体进行压力和温度的调节。
调节阀的原理主要包括以下几个方面：1. 流体力学原理调节阀根据流体运动的流量、压力和速度来调整流体的通量。
流体通过调节阀时，流体会受到阀门通道的限制，流经通道时会产生压力差。
调节阀根据流体的压力差来调整通道的开启程度，从而控制流体的流量。
2. 阻力原理调节阀的阻力是通过通道中的阀门和阀座之间的接触面积和形状来生成的。
当阀门关闭时，阀门与阀座贴合，在阀门和阀座之间产生一定的阻力。
通过改变阀门相对于阀座的位置，可以改变阀门的开启程度，进而调整阀门的阻力。
3. 作用力平衡原理调节阀内部还存在着作用力平衡原理。
当外部压力或流量发生变化时，调节阀会通过内部构造对这些变化进行响应。
调节阀内部通常包含芯片、弹簧和活塞等部件，这些部件的运动会产生一定的作用力来平衡外部压力和流量的变化。
二、调节阀的应用调节阀具有广泛的应用范围，被广泛用于工业生产中的流量控制和压力调节。
以下是调节阀常见的应用场景：1. 工业流程控制调节阀在工业生产过程中被广泛应用于流体传递、分配和调节。
例如，在石油化工、制药、食品加工等行业中，调节阀常用于控制介质的流速、压力、温度以及混合物的配比，保证生产过程的稳定性和产品质量的一致性。
2. 热力控制调节阀在热力系统中扮演着重要的角色。
在供暖系统中，调节阀被用于调节供热管道中的热水流量，从而控制室内温度；在冷却系统中，调节阀则被用于控制冷却介质的流量，保证设备的正常运行。
3. 污水处理污水处理过程中，调节阀用于调整和控制污水流量和压力，以及处理设备中的介质流动速度。
调节阀的应用可以有效地提高污水处理的效率，确保设备运行稳定和废水排放符合环保标准。
4. 能源控制调节阀在能源行业中的应用也非常广泛。
例如，在火电站的燃烧系统中，调节阀被用于调节燃烧空气和燃料的比例，控制燃烧过程的稳定性和效率；在液化天然气(LNG)系统中，调节阀被用于调节气体的流量和压力，确保安全可靠地输送液化气体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
调节阀填料密封的原理与实际应用李庆
发表时间：2019-06-21T16:10:29.920Z 来源：《建筑细部》2018年第25期作者：李庆
[导读] 为用户解决了现场危险隐患，同时也为公司挽回了一定的经济损失，给今后的阀门设计、制造以及产品具有稳定的使用性能奠定了基础。
摘要：调节阀在石油化工等行业生产中占有十分重要的地位。
调节阀的填料是装在调节阀上阀盖的填料函中，其作用是利用填料的弹性，阻止工艺介质因阀杆的往复运动而在阀杆处引起的泄露。
可是在生产，由于种种原因，致使阀杆填料密封泄露。
在每年的调节阀故障处理中，阀杆填料密封的泄露占相当大矜比例。
阀杆填料密封的泄漏，使介质外漏，如果有易燃易爆或者有毒的有害介质的泄漏，则容易发生火灾、爆炸、中毒和人身伤亡事故，外漏的介质污染环境，给人们的身体健康和生命安全造成危害。
泄漏对安全生产有着严重的威胁，甚至造成装置非计划停车，影响企业的经济效益。
因此，研究调节阀阀杆填料密封泄漏有着重要的意义。
为了解决这一问题，根据对阀杆填料密封的理论分析，找出了影响阀杆调料密封泄漏的原因，提出了提高调节阀填料密封性方法。
关键词：调节阀填料；密封原理；实际应用
1 概述
调节阀作为管道系统中的一个重要组成部分，应保证安全可靠的执行管道系统对阀门提出的使用要求。
密封填料是调节阀阀杆动密封的主要密封部件，用来填充填料箱空间，以防介质经由阀杆和填料箱空间泄露。
填料密封是调节阀产品的关键部位之一。
要想达到良好的密封效果，一方面是填料自身的材质，结构要适应介质工况的需要；另一方面是密封填料要有良好的弹性及光洁度，具备了以上两点要求，填料才能有良好的密封性能。
调节阀在常温介质中一般都选用四氟材料，来加工密封填料。
公司有一批调节阀是常温介质，使用四氟材质的密封填料在使用中出现了填料函处介质外漏现象，给用户现场造成了很多麻烦。
为了解决现场介质外漏问题及为了使密封填料获得更好的密封性能，结合现场出现阀杆处介质外漏问题，进行了密封填料结构的改进，有效地解决了现场介质外漏问题，为公司挽回了信誉，同时也得到了用户的好评。
2 分析
2.1 密封填料的作用阀门的密封分为两种，即外部密封和内部密封，对于控制阀的外部密封，即填料密封，结合相关资料及现场的使用反馈，对其结构进行分析，从而进行结构改进来满足调节阀现场使用性能。
调节阀部分由阀门的内件和阀体组成，阀的内件包括阀芯、阀杆、填料函和上阀盖等，其中填料函部件用于对阀杆的密封，是用弹性方法防止工艺介质通过往复式运动而在阀杆表面产生泄漏，它是阀体不可分割的一部门。
阀门的阀杆密封几乎都是利用填料函来实现的。
2.2 常用四氟填料结构介绍四氟密封填料在阀门的使用中是非常重要的动密封组件，常见的结构有以下几种结构形式：
四氟盘根组合填料结构：此种结构的密封填料，在使用中经常出现阀杆摩擦力大，阀杆出现爬行现象，从而影响阀门的调节性能，进而对阀门的使用性能产生不良影响。
V型组合填料结构：此种结构的填料由于是由四氟棒料车削而成，零件的光洁度相对于四氟盘根填料来说有所提高，其对阀杆产生的摩擦也小，因此对阀杆的爬行现象有所改善。
但由于是车削加工，由于四氟材料受温度的影响比较大，所以车削过程中产生的热对零件的尺寸公差产生影响，从而使得零件的尺寸不稳定进而影响V型组合填料在使用中的密封性能，阀门在现场使用中经常会出现介质外漏现场，给用户造成很不好的影响。
2.3 密封填料理论计算分析密封填料按其结构和作用分为5个部分：填料压板、填料压盖、V型填料、垫片和弹簧。
填料内唇边内径小于阀杆外径，外唇边外径大于填料腔内径，当填料和阀杆一起装入填料腔后便有一定变形，当在内压的作用下唇尖向阀杆和填料腔壁挤压，形成较高的接触压力，这样介质便难以通过，即使通过了第一道填料层，内压损失也会很大，通过第二、三个填料层时，内压已经损失殆尽，这就是填料的密封作用。
3 改进
针对以上对密封填料结构介绍分析及理论计算公式为依据，为了使填料获得更稳定的使用性能及密封性能，对现有填料函密封结构、填料结构及填料成型工艺进行了以下改进。
3.1 填料函结构改进结合现场的实际工况及理论计算分析，将填料函结构形式有原来的压入式填料函结构改为旋入式填料函结构。
改进后的填料函结构使得填料所承受的压紧力均匀，不会因为填料局部受力过大而产生的变形，从而造成阀杆摩擦力大而产生的爬行现象或填料拉伤而产生的介质外漏现象。
同时压盖上的防尘圈可以有效地防止外界的灰尘或杂质进入填料函，破坏填料与阀杆间的密封面，从而造成的介质外漏。
压盖密封套合理的长度设计，保证填料函始终清洁，使得密封性能更加稳定。
3.2 填料结构的改进普通的V形四氟填料开口角度为90°，在使用中出现了现场介质外漏的现象，为了保证密封填料在不断变化的工况下具有更好的密封性能，在V形填料的下端V字口处增设U形槽，并将V形开口角由原来的90°改为79°。
经过工厂实验及现场实际使用验证，改进结构后的填料弹性更好，更有利于密封。
3.3 零件成型工艺的改进为了使填料取得更加稳定、可靠的密封性能，结合四氟材料自身的性能，针对密封填料零件的成型工艺进行了改进，由原来的四氟棒料车削成型改进为聚四氟乙烯粉模压―烧结―成品零件，此种成型工艺使得零件的尺寸稳定、光洁度也得到了提高，更有利于填料的密封。
4 在实际中减少填料泄漏的方法
4.1填料结构的改进
大多数阀杆填料泄漏的解决办法是调整填料压盖。
由于传统的填料是压实的并且随着时间而磨损，而且没有足够的弹性来补偿，因此，必须调整调料压盖。
采用弹簧加载来补偿填料的应力松弛可使阀杆密封更加持久。
如果没有弹簧加载，随着填料在使用过程中被压实，作用在填料上的压缩载荷迅速降低，这是因为在填料掩盖螺栓中贮存的应变能很小。
采用弹簧加载后，储存在弹簧中的总应变能可达到前者的20-25倍。
因
而，随着填料在实用过程中被压实，弹簧卸载。
所以，采用了弹簧加载后可省去火减少对填料压盖的调整。
4.2填料种类选择
柔性石墨填料
由于石墨材料使用温度范围广、耐强酸、强碱腐蚀，具有回弹系数高，自润滑性，摩擦系数小，对阀杆的磨损少，而且石墨填料易切割、易安装、易拆卸，因此，柔性石墨填料适用范围广。
它的缺点是强度较低，易破碎。
膨胀聚四氟乙烯填料
具有化学稳定性好。
摩擦系数低，耐老化等优点，扩大了温度适用范围，提高了机械强度，并且有多孔性、透气性和极高的韧性、填装方便，对已经磨损的阀杆也能达到良好的密封。
5 结束语
密封填料改进后，填料的弹性更好，填料的光洁度得到了有效的提高，填料的尺寸得到了保证，进一步提高了填料的密封性能。
通过工厂及现场验证，改进后的密封填料的密封性能得到了有效的提高，为用户解决了现场危险隐患，同时也为公司挽回了一定的经济损失，给今后的阀门设计、制造以及产品具有稳定的使用性能奠定了基础。
参考文献：
[1]沈阳阀门研究所.阀门设计[M].沈阳阀门研究所，1976.
[2]杨源泉.阀门设计手册[M].机械工业出版社，1992.
[3]吴国熙.调节阀使用于维修[M].化学工业出版社，1999。
