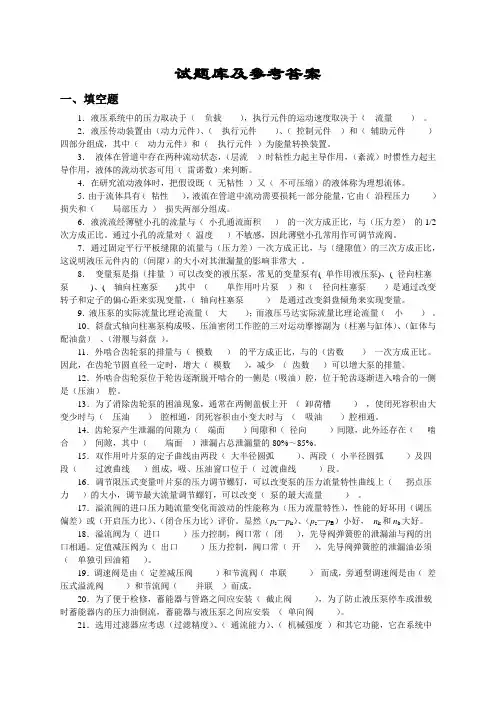

液压传动习题库及参考答案

六、绘制回路

1、试用两个单向顺序阀实现“缸1前进——缸2前进——缸1退回——缸2退回”的顺序动作回路，绘出回路图并说明两个顺序阀的压力如何调节。

解：采用单向顺序阀的顺序动作回路：

1Y得电，缸1和缸2先后前进，2Y得电，缸1和缸2先后退回。为此，p x1调定压力应比缸1工作压力高（10～15）％；p x2调定压力应高于缸1返回压力。

2、绘出双泵供油回路，液压缸快进时双泵供油，工进时小泵供油、大泵卸载，请标明回路中各元件的名称。

解：双泵供油回路：

1－大流量泵2－小流量泵3－卸载阀（外控内泄顺序阀）4－单向阀

5－溢流阀6－二位二通电磁阀7－节流阀8－液压缸

阀6电磁铁不得电时，液压缸快进，系统压力低于阀3、阀5调定压力，阀3、阀5均关闭，大、小流量泵同时向系统供油，q L=qp1+qp2。

阀6电磁铁得电，液压缸工进，系统压力为溢流阀5调定压力，阀3开启，大流量泵1卸载，溢流阀5开启，q L≤qp2。

3、写出图示回路有序元件名称。

解：（1）大流量泵（2）小流量泵（3）溢流阀（4）单向阀

（5）外控式顺序阀（卸荷阀）（6）调速阀

4、用一个单向定向泵、溢流阀、节流阀、三位四通电磁换向阀组成一个进油节流调速回路。解：

5、试用单向定量泵、溢流阀、单向阀、单向变量马达各一个，组成容积调速回路。

解：

6、写出下图所示回路有序号元件的名称。

解：1——低压大流量泵

2——中压小流量泵

3——外控内泄顺序阀做卸荷阀

4——溢流阀

5——二位三通电磁换向阀

6——调速阀

7、写出如图所示回路有序号元件的名称。

解：1——低压大流量泵

2——中压小流量泵

3——外控内泄顺序阀做卸荷阀；

4——单向阀；

5——溢流阀；

8、试用一个先导型溢流阀、两个远程调压阀组成一个三级调压且能卸载的多级调压回路，绘出回路图并简述工作原理。

解：

（1）当1Y A不通电,系统压力为P y1由先导型溢流阀控制

（2）当1Y A通电,系统压力为P y2,由远程调压阀控制

9、绘出三种不同的卸荷回路，说明卸荷的方法。

解：

（1）换向阀卸荷回路（2）溢流阀远程控制卸荷回路（3）中为机能卸荷回路

10、试用一个先导型溢流阀、一个二位二通换向阀组成一个卸荷回路。

解：

11、绘出一种液压缸快速运动回路。

解：
