大屏幕拼接参数(含大屏拼接、多屏处理器、含控制软件)
LED拼接处理技术介绍
与之对应的图像控制器构成的大屏幕显示系统，一
般用于一个画面的超大屏幕显示——通常指屏幕分 辨率超过1920*1080或1600*1200时，或者多个画面 的多窗口显示（区别于多屏显示）。所有输入的视 频或图像信号全部通过图像控制器处理并分配输出 到每个LED显示屏。屏幕上显示的画面可以跨越显 示单元的边界，并且可以多个画面无缝拼接。
配置信息
配套清单 标配：说明书、控制软件安装盘、4个DVI转VGA转换头、232串口线一条、网线一条 选配：2条S-video转BNC线 尺寸 重量 438(L) x 365(W) x 135(H) mm 15KG 6
3.2.1、视频拼接处理器选型： 淳中MVC视频拼接处理器基本功能： 1.开窗口功能，实现多路信号同时上传至大屏幕，每块 屏可支持4路输入（环通除外）； 2.多路窗口可实现拖动、漫游、叠加等功能； 3.支持输入信号字符叠加功能； 4.支持高清信号输入输出，具有输入信号特征记忆功能； 5.板卡式热拔插结构、机箱集成度高、设备稳定高； 6.控制软件设计先进，可联控周边设备； 7.支持网络控制； 8.超强的数据运算能力，总线带宽达到160G。
号的光端机等。公司目前的主打产品媒体转换器，用
于接收并转换由3G PLAYER发出的光纤信号，再通过
网口输出到LED大屏幕。
3.6、计算机和控制软件：计算机用于管理控制软件来 实现对拼接大屏幕的画面显示设定及各种功能，以及 显示内容的编辑处理，甚至是内容的在线更新。
11
12
9
3.3、LED视频播放器：是控制LED大屏幕播放节目必备设 备，用于将DVI数字视频信号转换为LED大屏幕可以接收 的信号，通过网络或光纤传输到LED大屏幕。最大输出

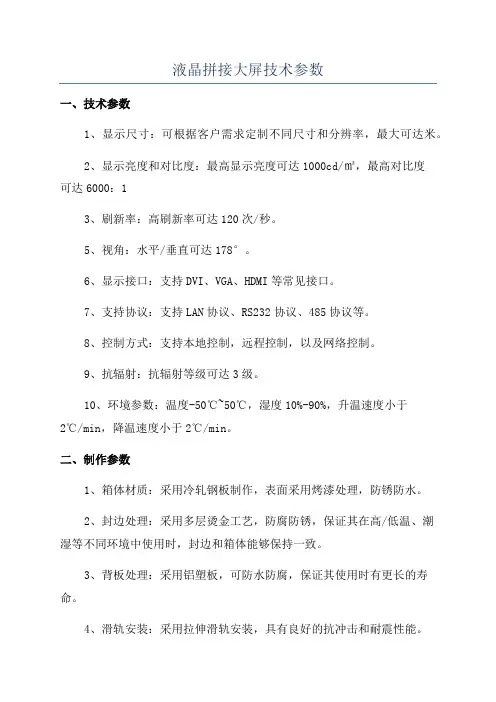

液晶拼接大屏技术参数
液晶拼接大屏技术参数
一、技术参数
1、显示尺寸：可根据客户需求定制不同尺寸和分辨率，最大可达米。
2、显示亮度和对比度：最高显示亮度可达1000cd/㎡，最高对比度
可达6000：1
3、刷新率：高刷新率可达120次/秒。
5、视角：水平/垂直可达178°。
6、显示接口：支持DVI、VGA、HDMI等常见接口。
7、支持协议：支持LAN协议、RS232协议、485协议等。
8、控制方式：支持本地控制，远程控制，以及网络控制。
9、抗辐射：抗辐射等级可达3级。
10、环境参数：温度-50℃~50℃，湿度10%-90%，升温速度小于
2℃/min，降温速度小于2℃/min。
二、制作参数
1、箱体材质：采用冷轧钢板制作，表面采用烤漆处理，防锈防水。
2、封边处理：采用多层烫金工艺，防腐防锈，保证其在高/低温、潮
湿等不同环境中使用时，封边和箱体能够保持一致。
3、背板处理：采用铝塑板，可防水防腐，保证其使用时有更长的寿命。
4、滑轨安装：采用拉伸滑轨安装，具有良好的抗冲击和耐震性能。
5、工艺处理：采用多层烫金工艺，烤漆处理，防水防腐。

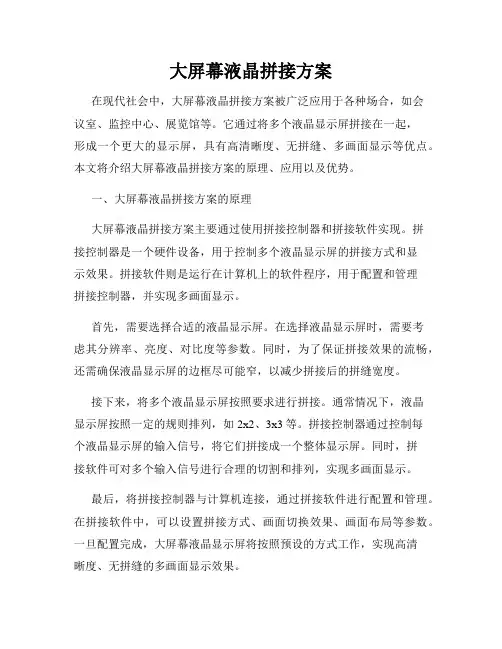

大屏幕液晶拼接方案
大屏幕液晶拼接方案在现代社会中，大屏幕液晶拼接方案被广泛应用于各种场合，如会议室、监控中心、展览馆等。
它通过将多个液晶显示屏拼接在一起，形成一个更大的显示屏，具有高清晰度、无拼缝、多画面显示等优点。
本文将介绍大屏幕液晶拼接方案的原理、应用以及优势。
一、大屏幕液晶拼接方案的原理大屏幕液晶拼接方案主要通过使用拼接控制器和拼接软件实现。
拼接控制器是一个硬件设备，用于控制多个液晶显示屏的拼接方式和显示效果。
拼接软件则是运行在计算机上的软件程序，用于配置和管理拼接控制器，并实现多画面显示。
首先，需要选择合适的液晶显示屏。
在选择液晶显示屏时，需要考虑其分辨率、亮度、对比度等参数。
同时，为了保证拼接效果的流畅，还需确保液晶显示屏的边框尽可能窄，以减少拼接后的拼缝宽度。
接下来，将多个液晶显示屏按照要求进行拼接。
通常情况下，液晶显示屏按照一定的规则排列，如2x2、3x3等。
拼接控制器通过控制每个液晶显示屏的输入信号，将它们拼接成一个整体显示屏。
同时，拼接软件可对多个输入信号进行合理的切割和排列，实现多画面显示。
最后，将拼接控制器与计算机连接，通过拼接软件进行配置和管理。
在拼接软件中，可以设置拼接方式、画面切换效果、画面布局等参数。
一旦配置完成，大屏幕液晶显示屏将按照预设的方式工作，实现高清晰度、无拼缝的多画面显示效果。
二、大屏幕液晶拼接方案的应用1. 会议室大屏幕液晶拼接方案在会议室中应用广泛。
通过多画面显示，会议室可以实时展示多个参会人员的演讲内容、PPT展示、视频会议等信息，提升会议的效率和参与感。
同时，高清晰度和无拼缝的显示效果也提供了更好的视觉体验，使与会人员能够更加清晰地观看内容。
2. 监控中心在监控中心中，大屏幕液晶拼接方案可以将多个监控画面拼接成一个大屏幕显示，提供全方位的监控视野。
监控人员可以实时观察各个监控画面，并快速反应。
此外，大屏幕液晶拼接方案还可以将重要的监控画面放大显示，以便监控人员更加清晰地观察细节。

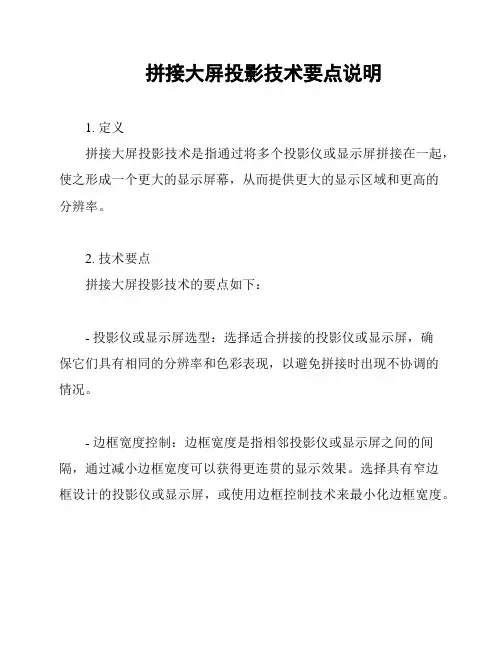

拼接大屏投影技术要点说明
拼接大屏投影技术要点说明1. 定义拼接大屏投影技术是指通过将多个投影仪或显示屏拼接在一起，使之形成一个更大的显示屏幕，从而提供更大的显示区域和更高的分辨率。
2. 技术要点拼接大屏投影技术的要点如下：- 投影仪或显示屏选型：选择适合拼接的投影仪或显示屏，确保它们具有相同的分辨率和色彩表现，以避免拼接时出现不协调的情况。
- 边框宽度控制：边框宽度是指相邻投影仪或显示屏之间的间隔，通过减小边框宽度可以获得更连贯的显示效果。
选择具有窄边框设计的投影仪或显示屏，或使用边框控制技术来最小化边框宽度。
- 投影仪或显示屏校正：由于各投影仪或显示屏之间存在微小的差异，需要进行校正以确保它们的图像对齐。
常用的校正方法包括几何校正和色彩校正。
- 图像拼接：图像拼接是将多个投影仪或显示屏的图像拼接在一起，形成一个连续的显示画面。
拼接可以通过硬件设备或软件实现。
在图像拼接过程中，需要考虑图像的亮度、对比度和色彩一致性。
- 多画面控制：多画面控制是指通过控制系统对拼接大屏进行显示画面的管理和控制。
可以实现多种画面模式，如全屏显示、分屏显示等，以满足不同的应用场景需求。
3. 应用领域拼接大屏投影技术广泛应用于以下领域：- 商业展示：拼接大屏投影技术可以提供更大的显示区域和更高的分辨率，使商业展示更加生动、震撼。
- 广告宣传：通过拼接大屏投影技术，可以将广告内容展示在大型场地，吸引人们的注意力，提高品牌曝光度。
- 指挥调度：在指挥中心或调度室中使用拼接大屏投影技术，可以同时查看多个监控画面，提高监控效率。
- 教育培训：拼接大屏投影技术可用于教室、培训中心等场所，提供更大的图像显示区域，帮助学生更好地理解教学内容。
- 娱乐体验：在娱乐场所或演艺剧场中使用拼接大屏投影技术，可以创造出更加震撼的视觉效果，提升观众的体验和参与感。
拼接大屏投影技术是一种越来越受欢迎的显示技术，它通过将多个投影仪或显示屏拼接在一起，提供更大的显示画面和更高的分辨率，广泛应用于商业、教育、娱乐等领域。
大屏幕拼接控制器使用说明书_v1.0
大屏幕拼接控制器使用说明书V1.0注：在使用产品前，请您仔细阅读此《使用说明书》，并请您妥善保管。
目录目录 (I)一、安全注意事项 (1)二、产品概述 (2)2.1产品分类 (2)2.2系统拓扑图： (2)2.3产品特点 (3)三、硬件结构 (3)3.1前面板结构 (3)3.2后面板结构 (3)四、主要技术参数 (4)五、控制软件使用说明 (5)5.1软件安装 (5)5.2系统启动运行 (5)5.2.1 软件启动 (5)5.2.2 通讯连接 (6)5.2.3连接说明 (6)5.3窗口操作 (7)5.3.1 窗口大小和位置 (7)5.3.2 信源切换 (7)5.3.3 视频四分割 (8)5.3.4 窗口关闭和打开 (8)5.3.5 窗口叠加CBD功能 (9)5.3.6 自动调整和新建 (9)5.4模式存储和调用 (9)5.5矩阵操作 (10)5.6隐藏的选项 (11)5.6.1 颜色校正 (11)5.6.2 属性设置 (12)六、通讯端口 (12)6.1RS232连接 (12)6.2模式调用协议代码 (13)七、常见问题解答 (14)一、安全注意事项危险设备有高压，非专业人员不得打开机箱盖，以免发生危险。
警告1、本设备严禁遭受水滴或水溅，严禁将任何化学品或液体洒在本设备上或置于设备附近；2、为预防火灾，本设备禁止靠近火源；3、为了保持通风良好，本设备面板周围至少应保持≧20cm 的空隙；4、本设备如发出怪异噪音、怪味或冒烟，应立即拔掉电源插头，并与设备供应商联系；5、严禁带电拔插DVI 信号线缆。
注意1、使用产品前请仔细阅读本说明书，并妥善保存以备后用；2、拆开产品包装箱后请对照装箱清单核对实物是否有错漏，如有，请尽快通知设备供应商更换补齐，以免影响您的使用；3、在有阴雨潮湿天气或长期不用的情况下，请拔掉电源插头；4、本产品不适合非专业人员操作调试，使用者须接受专业人员指导；5、不要从本产品通风孔塞入任何物体，以免造成设备损坏或触电；6、不宜将本产品放置于近水或其它潮湿的地方使用；7、不宜将本产品放置于散热片或其它高温地方使用；8、请妥善整理放置电源线，以防破损；9、如下列情况，应立即拔掉设备电源插头，并通知设备供应商处理：1）有液体溅入本设备时；2）本设备被跌落或机箱损坏时；3）本设备出现明显功能异常或性能变化时。
大屏拼接系统方案
大屏拼接系统方案1. 简介大屏拼接系统是一种将多个显示屏通过技术手段拼接在一起形成一个大屏显示的解决方案。
它在信息展示、数据监控、视频展示等领域得到广泛应用。
本文将介绍大屏拼接系统的原理、组成部分、技术要点以及搭建步骤。
2. 原理大屏拼接系统的原理基于分屏拼接和信号拼接两种技术。
分屏拼接是指将多个显示屏按照一定的布局方式拼接在一起，通过控制器将输入信号划分到不同的屏幕上进行显示。
信号拼接是指将多个输入信号进行合并，并将合并后的信号输出给控制器，从而实现多个屏幕的统一控制。
3. 组成部分大屏拼接系统由以下几个主要组成部分构成：3.1 显示屏显示屏是大屏拼接系统的输出设备，通常采用液晶显示屏。
显示屏的规格和尺寸根据实际需求进行选择。
3.2 控制器控制器是大屏拼接系统的核心设备，负责接收输入信号并进行处理，然后将信号发送给显示屏。
控制器通常具有多个输入接口和多个输出接口，可以同时接收多个输入信号并将其拼接在一起输出。
3.3 信号源信号源是大屏拼接系统的输入设备，可以是电脑、视频播放器、摄像头等。
信号源需要和控制器进行连接，通过控制器将信号发送给显示屏。
3.4 拼接软件拼接软件是大屏拼接系统的管理工具，用于设置和调整显示屏的布局、分辨率、亮度等参数。
拼接软件通常提供直观的图形界面，方便用户进行操作。
4. 技术要点大屏拼接系统的搭建需要注意以下几个技术要点：4.1 显示屏选型根据实际需求选择合适的显示屏，包括尺寸、分辨率、亮度等参数。
同时考虑显示屏的边框宽度，以免影响拼接效果。
4.2 控制器选择选择合适的控制器，考虑控制器的输入接口数量、支持的信号类型、分辨率支持能力等。
同时需要注意控制器的稳定性和可靠性。
4.3 信号源连接将信号源与控制器进行连接，根据信号源的类型选择合适的连接方式，如HDMI、VGA、DVI等。
同时需要保证信号源的输出分辨率和控制器的输入分辨率匹配。
4.4 布局与分辨率设置通过拼接软件设置显示屏的布局和分辨率，保证拼接效果和显示效果最佳。
大屏拼接方案
大屏拼接方案引言大屏拼接是指将多个显示屏拼接在一起，形成一个更大的显示区域。
这种方案广泛应用于电视墙、会议室、指挥中心等场景，可以提供更广阔的视野和更好的视觉体验。
本文将介绍大屏拼接的基本概念、应用场景以及实施方案。
基本概念大屏拼接大屏拼接是指将多个显示屏按照一定的规则排列在一起，通过软件和硬件的协同工作，将它们作为一个整体显示设备来使用。
拼接后的显示屏可以同时显示同一画面的不同部分，也可以显示不同画面，具有更大的视觉展示区域。
狭缝宽度狭缝宽度是指多个显示屏之间的间距。
在大屏拼接中，狭缝宽度的大小直接影响到整个显示效果的质量。
如果狭缝宽度过大，会导致显示画面出现断裂感，影响视觉效果。
接口标准大屏拼接使用的常见接口标准包括HDMI、DisplayPort和DVI等。
这些接口标准定义了数据传输和显示控制的规范，确保多个显示屏能够以协同工作的方式展示画面。
应用场景电视墙电视墙是大屏拼接的典型应用场景之一。
在会议室、控制室或指挥中心等地方，通过将多个显示屏拼接在一起，可以提供更大的展示区域，显示更多的信息。
电视墙通常用于显示监控画面、会议内容、航班信息等。
广告展示大屏拼接也广泛应用于广告展示领域。
通过将多个显示屏拼接在一起形成巨幕，可以吸引更多的目光，增加广告的曝光率。
在商场、车站、广场等公共场所，大屏拼接的广告牌成为重要的宣传媒介。
指挥调度在指挥中心、调度中心等场所，大屏拼接可以提供更全面的信息展示和监控功能。
通过将多个显示屏拼接在一起，可以同时显示多个监控画面、数据图表等，帮助指挥员快速了解当前情况并做出决策。
实施方案选择显示屏在进行大屏拼接方案实施时，首先需要选择合适的显示屏。
常见的显示屏包括液晶显示屏（LCD）、有机发光二极管（OLED）和微缝LED（Micro LED）等。
选择显示屏时需要考虑分辨率、亮度、对比度、色彩还原度等因素，以及显示屏的可靠性和耐用性。
配置拼接控制器拼接控制器是实现大屏拼接的关键设备。
dlp大屏拼接
dlp大屏拼接DLP大屏拼接概述DLP（数字光处理）大屏拼接技术是一种通过将多个显示器拼接在一起来创建一个无缝显示画面的技术。
它可以在大型会议室、指挥中心、体育场馆等场合中提供高分辨率和高亮度的显示效果。
本文将介绍DLP大屏拼接技术的原理、应用场景、优势和实施步骤。
原理DLP大屏拼接技术是基于数字光处理技术的，它使用微型DLP芯片作为显示器的核心。
每个DLP芯片都有数百万个微型镜像，并使用电子信号来调节这些微型镜像的角度。
通过将多个DLP芯片拼接在一起，可以形成一个大屏幕显示画面。
当信号输入至DLP芯片时，每个微型镜像会根据信号的亮度和颜色来调整自身的角度，以反射光线到显示屏上，从而形成一个完整的图像。
应用场景DLP大屏拼接技术在各种场景中都有广泛的应用。
1. 会议室：DLP大屏拼接可用于大型会议室，提供高分辨率和高亮度的显示效果。
多个显示器拼接在一起可以为与会人员提供清晰的图像和视频展示，使沟通更加顺畅。
2. 指挥中心：在指挥中心，DLP大屏拼接技术可以提供多重显示区域，使监控和指挥工作更加方便。
多个显示器的拼接可以显示更多的细节和信息，提高工作效率。
3. 体育场馆：DLP大屏拼接技术可以创建巨大的显示屏幕，用于实时转播比赛、播放赞助商广告等。
高亮度和高分辨率的显示效果可以为观众带来更好的观赛体验。
优势DLP大屏拼接技术相比其他显示技术具有多个优势。
1. 高分辨率：DLP芯片具有高像素密度和高亮度，可以提供清晰的显示效果。
多个DLP芯片的拼接可以形成一个大屏幕显示画面，提供更大的可视区域。
2. 无缝拼接：DLP大屏拼接技术可以实现无缝拼接，使多个显示器之间的边缘几乎不可见。
这样可以创建一个连续的显示画面，提供更好的用户体验。
3. 灵活性：DLP大屏拼接技术可以根据具体需求进行扩展和调整。
可以根据显示区域的大小和形状选择适当数量和排列方式的显示器，以满足不同应用场景的需求。
实施步骤实施DLP大屏拼接技术需要以下步骤：1. 确定需求：首先需要确定拼接大屏的具体需求，包括显示区域的大小、分辨率、亮度等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
50 Ω
建议最大输出距离
小于15米，在1920x1200@60时（推荐使用认证过的HDMI专用线材，如Molex TM 的线材）
控制种类
串行控制接口
RS-232, 9-针母 D型 接口
波特率与协议
波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位
串行控制口结构
2 = TX, 3 = RX, 5 = GND
以太网控制接口
RJ-45母接口（可选控制接口配件）TCP/IP
以太网控制协议
RJ-45母接口（可选控制接口配件）TCP/IP
以太网控制速率
自适应10M或100M,全双工或半双工
控制程序
MICOMMM
规格
电源
100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
温度
储存、使用温度: -20° ~ +70°C
湿度
储存、使用湿度:10% ~ 90%
功率
100-200w
机架安装
19英寸标准 4U高度
产品重量
8-15kg
平均故障间隔时间MTBF
48000 小时
规格：4进16出；
支持16路HDMI视频输入，16路HDMI输出与及嵌入式多通道数字音频信号的交叉切换。
与包括1080p/60的所有HDTV分辨率和高达1920*1200的PC的分辨率兼容；
液晶拼接系统制造商需获得《节能产品政府采购清单》”；（提供有效的相关证明材料复印件）。
1
▲液晶拼接单元
对角线尺寸：★≥55寸"(16:9)
外框尺寸：1213.5*684.1*123分辨率:1920×1080
物理拼缝:≤3.5mm
亮度(标准值):≥500cd/㎡
对比度:3500:1
可视角度(水平/垂直):178/178
接口：USB,VGA-in、DVI、HDMI﹑ BNC输入输出﹑RS232输入输出、AUDIO-out；
★拼接大单元带网络控制功能。
大屏制造厂商需出具ISO9001认证、3C、等认证 ，（提供有效的相关证明材料复印件）。15台来自2HDMI矩阵
视频
协议
支持HDCP1.3协议，支持HDMI1.3协议，兼容DVI1.0协议
具有掉电记忆功能，带有断电现场保护功能；
具备RS232通讯接口，可以方便与电脑、遥控系统或各种远端控制设备（如：欧迪特、快思聪等）配合使用；
兼容市场所有同类产品的代码和指令；
高品质、大批量生产，有较高的兼容性和稳定性；
内置国际通用电源。
1
台
3
拼接控制器
VGA输入接口
1路D-sub15，支持1920×1200/60HZ及向下兼容
1
套
5
大屏幕连接线材
电源线、网线、光纤、信号连接线（视频线、VGA线、高清线）
1
批
6
▲大屏幕管理软件
控制软件技术要求：
1）大屏控制软件可以安装在PC机（工作站）可一台控制终端，支持WINDOWS XP （控制主机4G,xp最多3G）操作平台，软件采用Server/browser结构模式，使用浏览器无需安装任何其他软件,遵循TCP/IP协议。
安装方式
机柜式、壁挂式
可视角度
178°/178°（H，V）
使用温/湿度
0°C-60°C /10%-90%
功能特点
自动调节背光源和刷新频率促使寿命延长
独家软件加黑技术，保证图像还原逼真
智能无线控制，是高清图像切换方便
3D数码降噪，HD高清晰度
嵌入式结构
15
组
4
壁挂安装支架
大屏配到安装五金挂架，根据现场尺寸定制。
2）所有类型的显示画面都能从单屏显示相应比例无极放大到全屏显示图形不变形，采用软件控制窗口的拼接与分割。信号窗口可实现多功能操作（用户可直接在客户端软件上对网络、RGB信号和视频信号窗口进行任意缩放、漫游、隐藏、切换等，并可存储为预案）
<0.3Tbit (20%--80%)
位下降时间(Falltime)
<0.3Tbit (20%--80%)
最大传输延时
5nS(±1nS)
切换速度
50 ns(最长时间)
信号类型
HDMI 1.3规范中的 HDMI-A全数字 T.M.D.S. 信号
视频输入
接口
HDMI-D母接口
信号强度
T.M.D.S +/- 0.4Vpp
DVI 输入接口
2路(DVI)， 支持1920×1080/60HZ及向下兼容
HDMI输入接口
1路(HDMI)， 支持 1920×1080/60HZ及向下兼容
Audio接口
2路（RCAx2，R-L）
USB接口
1 USB-A,程序升级功能
AV输入接口
1路(BNC×1), 1Vp-p/75Ω
拼接组合
任意行Mx任意行N
像素带宽
165MHz, 全数字
接口带宽
2.25Gbps,全数字
最大支持分辨
Normal-PC:1600x1200@60_24bit,HDPC:1920x1200P@ 60_24bit,HDTV：1920x1080P@60_36bit
位时钟抖动(Clock Jitter)
<0.15 Tbit
位上升时间(Risetime )
响应时间(灰阶):8ms
显示颜色:16.7M/10bit
色彩饱和度:≥92%
平均使用寿命:≥50,000小时
★亮度自动调节功能：屏亮度可根据前端设备亮度、环境光线的变化进行自动调节，(提供有效的相关功能性证明材料复印件)。
★屏幕保护功能：显示静态图像时间达到设定值后，可自动左右移动图像。然后调整图像到正常显示位置，(提供有效的相关功能性证明材料复印件)。
55寸液晶拼接大屏幕拼接参数（含大屏拼接、多屏处理器、含控制软件）
整个标书技术参数要求说明：
1.标有▲符号的设备必须中标后出具由生产厂商盖章的针对本次项目的（盖原厂公章）的授权书和售后服务书原件。
（一）液晶拼接大屏幕拼接墙系统
序号
名称
参数
数量
单位
**为了保证设备的兼容性便于后端设备的统一管理如大屏拼接、多屏处理器、大屏幕管理软件需为同一厂家；（提供有效的相关认证证书或相关证明材料复印件）。
最小/最大电平
T.M.D.S 2.9V/3.3V
输入EDID
EDID现场可擦写
阻抗
75 Ω
最大直流偏置误差
15mV
建议最大输入距离
小于20米，在1920x1200@60时（推荐使用认证过的HDMI专用线材，如Molex TM 的线材）
视频输出
接口
HDMI-D母接口
最小/最大电平
T.M.D.S. 2.9V/3.3V
长线输入自动均衡——确保能对每个输入进行独立的自动的补偿由于长距离传输或者使用低质量线村造成的信号损耗；
支持HDMI 1.3a、HDCP 1.3、与及DVI 1.0协议。支持高色深，以及高达2.25Gbps速率；
HDCP兼容——确保有内容保护的媒体能正常显示与其它HDCP兼容设备的协同使用；
具有水晶按键面板操作，支持RS-485扩展键盘操作；
