天津市和平区2016-2017学年九年级期末物理试卷
2016-2017学年天津市和平区九年级（上）期末物理试卷
一、选择题（每小题3分，共30分）
1．通过可直接感知的现象，推测无法直接感知的物理规律，这是物理学中常用的探究方法．下列推测合理又符合事实的是（）
A．现象：物体的温度升高了；推测：物体一定吸收了热量
B．现象：靠近带电体的轻小物体被吸引；推测：轻小物体一定带电
C．现象：闭合电路中的小灯泡不发光；推测：电路中一定没有电流通过
D．现象：墨水扩散到水中；推测：物质的分子间一定有间隙
2．下列事件中在改变物体内能的方式上与其他三项不同的是（）
A．搓手取暖B．玩滑梯，臀部发热C．放大镜聚光烤焦纸片D．压缩空气
3．下列有关电流、电压、电阻、电功率的数值与实际不相符的是（）
A．我国的家庭电路的电压为220V B．家用空气净化器的电功率约为2000W
C．半导体收音机的工作电流约为50mA D．实验室用1m长普通铜导线的电阻约为0.05Ω
4．带正电的甲金属球和不带电的乙金属球接触后，乙球也带了电，这是由于（）
A．甲球上的部分质子转移到乙球上B．甲球上的部分电子转移到乙球上
C．乙球上的部分电子转移到甲球上D．乙球上的部分原子转移到甲球上
5．“珍爱生命、注意安全”是人们在日常生活中必须具有的意识．关于安全用电，正确的做法是（）A．发现有人触电时，立即用手把他拉开
B．为了清洁卫生，应经常用湿抹布擦拭正在工作的台灯
C．家里的空气开关跳闸，立即合上空气开关恢复供电
D．用试电笔辨别火线和零线，手接触笔尾的金属体
6．有人发明了一种“发电地板”，发电地板的主要部件由永磁体和线圈组成，行人或车辆通过时，挤压地板使永磁体和线圈发生相对运动，使能发电．该发电地板的工作原理与下列哪个选项的实验原理相同（）
A．B．C．D．
7．“阳光动力2号”飞机上装有平衡警示电路，其中S为正对驾驶员的重力开关，金属片M可绕O点自由转动．当机翼水平时，M在a、b中间．当飞机严重左侧时，绿灯亮、电铃响；当飞机严重右倾时，红灯亮、电铃响．图中符合这一要求的电路是（）
A．B．
C．D．
8．某学习小组在一次实验中利用电压表和电流表测量出了多组数据，并记录如表中，请根据表中给出的数据，分析图中，判断出他们实验时所使用的电路图可能是（）
U/V 3.0 2.5 2.0 1.8 1.5 1.3
I/A 0.20 0.30 0.40 0.44 0.50 0.54
A．B．C．D．
9．如图所示的电路中，电源电压不变，只闭合开关S1时，电压表与的示
数之比为3：1，只闭合开关S2时，电压表与的示数之比为5：3，则R1与
R2的电阻之比为（）
A．4：3 B．1：3 C．1：5 D．5：9
10．如图所示的电路中，R0为滑动变阻器，R1、R2为定值电阻，且R1＞R2，U为电
压恒定的电源．当开关S闭合后，滑动变阻器的滑片P向右滑动时，流过三个电流
表、、的电流将发生变化，其变化量的绝对值分别为△I0、△I1、△I2；
电阻R0、R1、R2两端的电压也发生变化，其变化量的绝对值分别为△U0、△U1、△
U2．则下列说法中正确的是（）
A．△I0=△I1+△I2B．△I1=△I0+△I2C．△U0=△U1+△U2D．△U1=△U0+△U2
二、多项选择题(本大题共3小题，每小题3分，共9分）
11．下列关于电和磁的说法正确的是（）
A．奥斯特实验表明了磁能生电
B．电磁铁的磁性强弱与通过其中的电流大小有关
C．发电机是将电能转化为机械能的装置
D．电动机是根据电线圈在磁场中受力转动的原理制成的
12．灯L1标有“12V 6W”，灯L2标有“6V 6W”，如图所示，两灯串联后接在电压为U的电路
中，要保证每个灯泡的实际电压不超过它的额定电压，则（）
A．两灯实际功率之比为4：1 B．当电压U为18V时，灯L1、L2均正常发光
C．灯L2两端电压与电压U之比为1：5 D．电压U的最大值为15V
13．如图甲所示电路，电源电压不变，R1是定值电阻，
R2为滑动变阻器．闭合开关，将滑动变阻器滑片由一
端移到另一端的过程中，电路中电流表示数和电压表
示数的关系如图乙所示，则在滑动变阻器滑片由一端
移到另一端的过程中，以下说法不正确的是（）
A．电路总功率的最小值为1.8W B．电路总功
率的最大值为5.4W
C．定值电阻电功率的最小值为1.35W D．定值电阻电功率的变化量的大小为6.75W
三、填空题(本大题共6小题，每小题4分，共24分）
14．用如图所示的装置可以探究通电螺线管外部磁场的方向．
（1）选用小磁针是为了．
（2）实验过程中，把电池的正负极位置对调，这样操作是为了研究和是否有关．
15．小明学习了电能表的知识后，回到家里观察电能表的示数是，过一段时间后，小明家电能表的示数如图所示，则小明家这段时间消耗的电能是kW•h；若小明只让家中一个用电器工作，观察到1min电能表的转盘转了30转，则该用电器的功率是kW．
16．如图，是宿迁市区一交通道路上使用的风光互补LED路灯外形图和电路原理图，该电路中两只LED灯是并联的，灯上标有“24V 60W”字样．则两个LED灯正常发光时，通过光控开关S的电流为A；如果用这种路灯替换发光亮度相同的420瓦的传统路灯，那么500套风光互补路灯每天工作10小时可节约电能J．
17．小亮利用两个密闭容器中装有质量相等的空气的装置（如图所示）进行实验，探究“电流产生的热量与哪些因素有关”．
（1）在图（乙）中两密闭容器中的电阻丝阻值一样，但在其中一容器外并联了一个阻值相同的电阻丝，此装置研究的是．
（2）在此实验中电流产生的热量不易观察，都是通过观察来比较电流通过电阻丝产生的热量多少．18．空气污染指数（API﹣Air Pollution Index 的英文缩写）是一种反映和评价空气质量的方法，便于直观表征空气质量状况和空气污染的程度．某兴趣小组为了检测空气质量的指数，设计了如图甲所示的检测电路．R 为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示，已知电源电压为12V保持不变，R0=5Ω，当电压表示数为4V时，气敏电阻R的阻值是，此时空气质量指数是（API）．
19．在如图所示的电路中，已知电源电压U和定值电阻的阻值R0．
（1）若在a、b间接入一个未知电阻R x，闭合开关，测得电压表的示数为U x，则由已知量和测得量可以推出R x的电功率P x=．
（2）若在a、b间接入一个滑动变阻器，当滑动变阻器的滑片P从一端滑到另一端时，已知电路消耗的总功率的变化量的大小为△P，则电压表示数的变化量|△U|=．
四、综合题(本大题共6小题，共37分）
20．如图甲是某同学家的水族箱，箱内盛水40L，为了让热带鱼有一个舒适的生活环境，箱内装有一个“220V 200W”的电加热棒给水加热，当水温升到设定值时，加热棒便自动停止工作，待水温自然冷却到一定温度后再次加热，使箱内水温稳定在一定范围之内，水温随时间变化图象如图乙所示．求：
（1）水族箱内水吸收的热量；[C水=4.2×
103J/（kg•℃）]
（2）电加热棒给水加热时的效率．
21．（1）如图所示，开关闭合后，位于螺线管附近的小磁针N极指向下，请在螺线管上画出导线的绕向并标明线圈中电流的方向．
（2）如图所示，是直流电铃的原理图，请你完成电路连接，使得通电时电铃能够连续发声．
（3）教室里有两盏白炽灯和一个插座，要求：开关同时控制两盏灯，插座单独使用．请你在图中连接电路图．
22．如图所示，电源电压为l0V，且保持不变，已知滑动变阻器的最大阻值为25Ω，定值电阻R0为20Ω，小灯泡上标有“6V 3W”字样，求：（1）灯泡的电阻和正常工作时的电流各是
多少？（2）当S闭合，S1、S2都断开时，要使灯泡正常发光，滑动变阻器
连入电路中的阻值为多大？（3）当S、S1、S2都闭合时，调节滑动变阻器
滑片到何处时，整个电路消耗的总功率最小？这个最小功率是多少？
23．某实验小组的同学用如图所示的器材测量小灯泡的电功率，并探究小灯泡的亮度与实际功率的关系．已知待测小灯泡的额定电压为3.8V，小灯泡的额定功率估计在1.2W左右．
（1）请用笔画出导线完成测小灯泡额定
功率时的电路的连接；
（2）在虚线框中画出相应的电路图；
（3）设计出记录实验数据和现象的表格，
并填写测量时需要的电压值．
24．小明听物理老师讲过“干电池内部其实是有电阻的，分析电路时可以把干电池看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成”，如图所示，老师提供给小明的器材有：一节待测的干电池（电压未知），一个电流表，两个开关，两个已知阻值的定值电阻R1、R2，导线若干．请你帮助小明利用提供的器材设计实验，测量这节干电池内部的电阻r．要求：
（1）画出实验电路图；
（2）根据你设计的电路写出主要的实验步骤和需测量的物理量；
（3）推导出电阻r的数学表达式（用已知量和测量量表示）．
25．如图所示，一个最大阻值为R L的滑动变阻器与一个阻值为R0的定值电阻串联在电压恒为U的电路中．（1）求电路消耗的最大功率．
（2）请你计算推导出滑动变阻器消耗的电功率最大值P L．
（温馨提示：推导过程中需要的物理量请提前设定）。
天津市和平区2016届九年级上期末物理试卷(有答案)AqnAPP
2015-2016学年天津市和平区九年级（上）期末物理试卷一、单项选择题（本大题共10小题，每小题3分，共30分）每小题给出的四个选项中，只有一个最符合题意．1．有关温度、热量、内能的说法，正确的是（）A．物体吸收热量，内能一定增加，同时温度一定升高B．物体温度升高，不一定吸收热量，但内能一定增加C．物体温度升高，内能不一定增加，但一定吸收热量D．发生热传递时，热量总是从内能大的物体传递给内能小的物体2．对于图中所示的四幅图，下列说法正确的是（）A．甲图中软木塞飞出时，管内水蒸气的内能增加B．乙图中活塞向上运动是内燃机的做功冲程C．丙图中两个压紧的铅块能吊起钩码，主要是因为分子间存在引力D．丁图中小朋友下滑时，内能转化为机械能3．下列数据中最接近生活实际的是（）A．家用电风扇额定功率约500WB．家用液晶电视的额定功率约为2000WC．家用电水壶烧水时（正常工作）的电阻约为1ΩD．教室里一盏日光灯正常工作电流约为0.2A4．为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关，切纸机才能正常工作．下列电路设计中符合要求的是（）A．B．C．D．5．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，通过L1的电流变小D．当开关S2断开时，电流表A2的示数变小6．如图所示，下列说法不正确的是（）A．该实验用来研究电磁感应现象B．验电器检验物体是否带电C．小磁针转动，说明电流能产生磁场D．该实验能说明发电机的工作原理7．在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，也设计了一种电子秤，原理如图所示，R1为滑动变阻器，闭合开关S，当物体放在秤盘上时，滑片下移．现将秤盘上增加重物后，下列说法正确的是（）A．电流表读数变大，电压表读数变小B．电流表读数变小，电压表读数变小C．电流表读数不变，电压表读数变小D．电流表读数变小，电压表读数变大8．如图所示，将标有“12V 6W”的灯泡L1和“6V 6W”的灯泡L2并联后，接在6V的电源上（设灯丝电阻不变），则（）A．灯泡L2比灯泡L1亮B．灯泡L1比灯泡L2亮C．两灯的实际功率之和大于12WD．两灯的实际功率之和等于12W9．如图所示的做法符合安全原则的是（）A．同时使用多个大功率用电器B．高压线下钓鱼C．将用电器的金属外壳接地D．绝缘皮破损10．如图所示的电路中，R1是定值电阻，R2是滑动变阻器．闭合开关S，电流表、的示数为I1、I2，电压表、的示数U1、U2，且U1＜U2；当滑片P向左移动后，电压表、的示数的变化量为△U1、△U2．电流表、的示数的变化量为△I1、△I2．若不计电表的电阻对电路的影响且电源电压恒定，那么，下列判断中正确的是（）A．B．△U1＜△U2C．△I1＜△I2D．||=||二、多项选择题（本大题共3小题，每小题3分，共9分）每小题给出的四个选项中，均有多项符合题意，全部选对的得3分，选对但不全的得1分，不选或错选得零分．11．下列有关磁的说法正确的是（）A．电动机是根据电流的磁效应的原理制成的B．发电机是根据电磁感应的原理制成的C．磁体之间的相互作用是通过磁场发生的D．同名磁极相互吸引，异名磁极相互排斥12．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化如图乙所示，下列说法中不正确的是（）A．电源电压为6VB．R2=20Ω时，电压表示数为4VC．该电路的最大功率为3.6WD．P在b端时，电阻R1的功率为0.1W13．如图所示，电源电压恒为12V，R0=60Ω，滑动变阻器的规格为“50Ω2A”，电流表的量程为“0～0.6A”，小灯泡上标有“6V 3W”字样．不考虑灯丝电阻变化，并保证电路各元件安全，则（）A．S闭合，S1、S2都断开，滑动变阻器接入电路的阻值范围是12Ω～50ΩB．S闭合，S1、S2都断开，调节滑动变阻器，灯泡的功率变化范围是2.25W～3WC．S、S1、S2都闭合，电路消耗的总功率最小值为2.4WD．S、S1、S2都闭合，当电路消耗的总功率最大时，滑动变阻器接入电路的阻值是30Ω三、填空题（本大题共6小题，每小题4分，共24分）14．如图是甲、乙两导体的电流与电压的关系图象，由图可知甲的电阻是Ω．若将甲和乙并联接在电路中，通过它们的电流之比I甲：I乙=．15．扫地机器人是一款能自动清扫的智能家用电器，如图，机器人通过电动机旋转产生高速气流，将灰尘、杂物吸入集尘盒；其防滑轮皮采用凸凹材质制成；底部安装有塑料刷，用于清扫吸附在地板上的灰尘及轻小物体；前端装有感应器，通过发射、接收超声波或红外线来侦测障碍物．当剩余电量减为电池容量的20%时，机器人会主动寻找充电器充电．表为某扫地机器人的部分参数．电池容量指放电电流与放电总时间的乘积．额定工作电压12V 额定功率30W电池容量2500mAh 工作噪音＜50dB该机器人正常工作时的电流为A；充满电后至下一次自动充电前能够连续正常工作的最长时间为min．16．如图所示电路，当开关S闭合，甲乙两表均为电压表，两表读数之比U甲：U乙=3：1，则R1：R2=；当开关S断开，甲乙两表均为电流表，两表读数之比I甲：I乙=．17．李芳家的电能表的盘上标有“300revs/（kW•h）”．她用这个电能表测量某用电器的功率；她把家中的其他用电器都与电源断开，仅让这个用电器工作，电能表的转盘在2min内转了30转，则消耗的电能是，这个用电器的功率是．18．两只小灯泡的规格分别为L A（6V 3W）、L B（6V 6W），不考虑温度对灯丝电阻的影响，则它们的电阻之比R A：R B=；若将它们串联后接到某电源两端，为使它们的电功率都不超过它们的额定功率，则该电源电压的最大值为V．19．在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U﹣I坐标中描绘了相对应的坐标点，如图乙所示，电源电压是，电阻R1的阻值是，电阻R2的阻值是．四、综合题（本大题共6小题，共37分）解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位．20．小明家电热水器的建华地阿奴图如图所示，S1是手动开关，置于热水器水箱外部；S2是温控开关，置于热水器水箱内部．当水温低于40℃时自动闭合，达到40℃时自动断开；R1和R2均为用来加热且阻值不变的电热丝．使用时，手动闭合开关S1，电热水器开始工作．电热水器部分参数如表所示．额定电压220V频率50Hz保温功率220W加热功率1980W水箱容量50L设定温度40℃（1）将初温为20℃的一满箱水加热至设定温度，求水吸收的热量．[水的比热容为4.2×103J/（kg•℃）]（2）若加热用了50min，求电热水器的效率．21．如图所示，灯L标有“6V 3W”字样，电源电压恒为6V，定值电阻R=6Ω，设灯L的阻值不随温度变化而变化．求（1）灯L正常发光时的电阻是多少？（2）只闭合S1、S3时，电阻R在60s内产生的热量是多少？（3）要使整个电路消耗的电功率最小（且电路电流不为0），各开关的合闭情况应如何？此时的最小电功率为多少？22．（1）请用笔画线表示导线，将图甲中的开关、电灯和插座接入家庭电路中．要求：开关控制电灯，插座单独使用．（2）在图乙中根据静止小磁针的指向标出螺线管的N极，并画出螺线管的绕线．（3）请你在图丙所示的继电器上把电源连在电路里，使它成为一个电铃．（这样的电铃没有铃碗，通常叫做蜂鸣器．）23．在“测定小灯泡电功率”的实验中，实验室有以下器材：小灯泡（额定电压为2.5V，电阻约为10Ω）、电流表（0﹣0.6A 0﹣3A）、电压表（0﹣3V 0﹣15V）、开关、电压为4V的电源、滑动变阻器、导线若干．（1）请你用笔画线代替导线，将图甲的实物连接完整（要求滑片向左移灯泡变亮），并在虚线框内画出电路图．（2）根据实验中需要测量的物理量，请设计并画出记录实验数据和实验现象的表格；（3）实验过程中，闭合开关，发现小灯泡不亮，电流表没有示数，电压表指针有明显的偏转，分析电路故障的原因可能是．（4）故障排除后，调节滑动变阻器使小灯泡正常发光，此时电流表示数如图乙所示，则可以测出小灯泡正常工作时的电阻是．24．如图，一热敏电阻R r放在控温容器（可准确调节容器内温度）M内：为毫安表，量程6mA，内阻为几十欧姆；电源电压约为3V且保持不变；R为电阻箱（可以读出接入电路中的阻值），最大阻值为999.9Ω；S为开关．已知R r在95℃时阻值为150Ω，在20℃时的阻值约为550Ω．现要求在降温过程中测量在95℃～20℃之间的多个温度下R r的阻值．（1）在图中画出连线，完成实验原理电路图；（2）写出主要的实验步骤和需要测量的物理量；（3）写出R r阻值的表达式（用已知量和测量量表示）．25．在实际生活中电池本身是有电阻的，因此，实际的电池可以等效为一个理想电源（电压为E恒定，电阻为0）与一个电阻r的串联（图甲所示）．在如图乙所示电路中，闭合开关S，外电路的电阻（即滑动变阻器连入电路的阻值）为R，请你完成：（1）若已知E、I、r，求电源的输出功率P R（即外电路电阻R的功率）；（2）若已知E、r，请推导出电源的输出功率P R跟电压表示数U之间关系的数学表达式，并据此求出电源的最大输出功率；（滑动变阻器的最大阻值大于r）（3）电源的效率η是指电源的输出功率和电源总功率之比．电源的效率高意味着较小的体积或较高的可靠性，以及可以节约能源．请求出（2）中当电源的输出功率最大时电源的效率．2015-2016学年天津市和平区九年级（上）期末物理试卷参考答案与试题解析一、单项选择题（本大题共10小题，每小题3分，共30分）每小题给出的四个选项中，只有一个最符合题意．1．有关温度、热量、内能的说法，正确的是（）A．物体吸收热量，内能一定增加，同时温度一定升高B．物体温度升高，不一定吸收热量，但内能一定增加C．物体温度升高，内能不一定增加，但一定吸收热量D．发生热传递时，热量总是从内能大的物体传递给内能小的物体【考点】温度、热量与内能的关系．【分析】①物体温度升高，内能一定增大；物体内能增加，温度不一定升高；②改变内能有两种方式：做功和热传递；③发生热传递的条件是存在温度差．【解答】解：A、物体吸收热量，内能一定增加，但温度不一定升高．如冰在熔化过程中，吸收热量，温度保持不变．此选项错误；B、物体温度升高，内能一定增加，但不一定是吸收了热量，可能是外界对物体做了功．此选项正确；C、物体温度升高，内能一定增加．此选项错误；D、发生热传递时，热量从是从温度高的物体传递给温度低的物体．此选项错误．故选B．2．对于图中所示的四幅图，下列说法正确的是（）A．甲图中软木塞飞出时，管内水蒸气的内能增加B．乙图中活塞向上运动是内燃机的做功冲程C．丙图中两个压紧的铅块能吊起钩码，主要是因为分子间存在引力D．丁图中小朋友下滑时，内能转化为机械能【考点】做功改变物体内能；分子间的作用力；内燃机的四个冲程．【分析】（1）物体对外做功，内能减小，温度降低；（2）在做功冲程中，燃气推动活塞向下运动，内能转化为机械能；压缩冲程机械能转化为内能；（3）分子间既有引力也有斥力；（4）改变物体内能的方式：做功和热传递．【解答】解：A、甲图中软木塞飞出时，管内水蒸气的内能减少，故A错误；B、乙图中活塞向上运动时，进气门、排气门都关闭，是内燃机的压缩冲程，故B错误；C、丙图中两个压紧的铅块能吊起钩码，主要是因为分子间存在引力，故C正确；D、丁图中小朋友下滑时，机械能转化为内能，故D错误；故选C．3．下列数据中最接近生活实际的是（）A．家用电风扇额定功率约500WB．家用液晶电视的额定功率约为2000WC．家用电水壶烧水时（正常工作）的电阻约为1ΩD．教室里一盏日光灯正常工作电流约为0.2A【考点】额定功率；电流的大小；电阻．【分析】根据生活经验及对生活常识的了解，作出合理的估计，不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，然后逐一分析各选项并作出判断．【解答】解：A、家用电风扇的额定功率约为50W左右，故A不符合实际；B、液晶电视的额定功率约为150W左右，故B不符合实际；C、家用电水壶额定功率会在1000W左右，正常工作时电阻：R===48.4Ω，故C不符合实际；D、教室里一盏日光灯额定功率为40W，正常工作电流：I==≈0.18A，故D符合实际．故选D．4．为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关，切纸机才能正常工作．下列电路设计中符合要求的是（）A．B．C．D．【考点】串、并联电路的设计；电路的三种状态．【分析】必需将两只手同时分别按住左、右开关，切纸机才能正常工作，说明左、右开关和切纸机是串联的．【解答】解：A、左、右开关串联，只有都闭合时，切纸机才能正常工作，符合题意；B、左、右开关并联，闭合任意一个开关，切纸机都能正常工作，不符合题意；C、左开关闭合时，切纸机工作，右开关闭合时，电源短路，不符合题意；D、右开关闭合时，电源短路，不符合题意．故选A．5．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，通过L1的电流变小D．当开关S2断开时，电流表A2的示数变小【考点】并联电路的电流规律．【分析】这是一个并联电路，A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，A2在干路上，然后根据并联电路的电流规律分析．【解答】解：A、A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，故A错误；B、A1、L2在同一支路上，所以A1是测L2电流，故B错误；C、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，故C错误；D、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，所以干路电流变小，A2测干路电流，因此电流表A2的示数变小，故D正确．故选：D．6．如图所示，下列说法不正确的是（）A．该实验用来研究电磁感应现象B．验电器检验物体是否带电C．小磁针转动，说明电流能产生磁场D．该实验能说明发电机的工作原理【考点】电磁感应；通电直导线周围的磁场；验电器的原理及使用．【分析】四幅图中的实验装置都是体现电与磁的联系的，是电与磁这部分知识中较为相似，同时又不易区分的几个重要实验结合对各自实验装置和原理的了解可做出判断．【解答】解：A、图中有电源，是通电导体在磁场中受力，是电动机的原理，故A错误；B、图中所示是验电器，验电器可以检验物体是否带电，故B正确；C、图中是电流的磁效应实验，小磁针转动，说明电流能产生磁场，故C正确；D、该实验是电磁感应实验的装置，能说明发电机的工作原理，故D正确．故选A．7．在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，也设计了一种电子秤，原理如图所示，R1为滑动变阻器，闭合开关S，当物体放在秤盘上时，滑片下移．现将秤盘上增加重物后，下列说法正确的是（）A．电流表读数变大，电压表读数变小B．电流表读数变小，电压表读数变小C．电流表读数不变，电压表读数变小D．电流表读数变小，电压表读数变大【考点】电路的动态分析．【分析】分析电路的连接方式，判断电流表和电压表测哪个电路元件的电流和电压，进一步根据欧姆定律判断电流和电压的变化．【解答】解：电压表测R下半部分电压，电流表测电路中电流，闭合开关S，将秤盘上增加重物后，滑片下移，电路中总电阻不变，根据I=可知，电路中电流不变，电流表示数不变；电压表测R下半部分电压，由U=IR，电压表所测部分电阻减小，所以电压表示数变小．故选C．8．如图所示，将标有“12V 6W”的灯泡L1和“6V 6W”的灯泡L2并联后，接在6V的电源上（设灯丝电阻不变），则（）A ．灯泡L 2比灯泡L 1亮B ．灯泡L 1比灯泡L 2亮C ．两灯的实际功率之和大于12WD ．两灯的实际功率之和等于12W 【考点】实际功率．【分析】（1）已知额定电压和额定功率，根据R=求得两灯泡的电阻；（2）根据并联电路的电压特点和P=得出灯L 1、L 2的实际功率，再根据灯泡的亮暗取决于实际功率的大小判断灯泡的亮暗；【解答】解：（1）灯泡L 1的电阻R 1===24Ω，灯泡L 2的电阻R 2===6Ω，并联接在6V 的电源上，灯泡L 1的实际功率P 实1===1.5W ，灯泡L 2的实际功率P 实2=6W ．因为灯泡的亮度取决于实际功率，故灯泡L 1比灯泡L 2暗，即灯泡L 2比灯泡L 1亮，故A 正确，B 错误； （2）两灯的实际功率之和P 总=P 实1+P 实2=1.5W +6W=7.5W ．故CD 错误． 故选A ．9．如图所示的做法符合安全原则的是（ ）A ．同时使用多个大功率用电器 B ．高压线下钓鱼 C ．将用电器的金属外壳接地 D ．绝缘皮破损【考点】安全用电原则．【分析】①多孔插座各用电器也是并联的，若电路中的总功率过大，会使电路中的电流过大； ②当人体直接或间接接触火线并形成电流通路的时候，就会有电流流过人体，从而造成触电． ③大型用电器的金属外壳一定要接地；④导线的外皮起到绝缘的作用，如果有人接触时，不会发生触电事故． 【解答】解：A 、多个大功率用电器同时使用一个插座，会使干路中的电流过大，故A 错误；B、高压线下钓鱼，鱼线很容易接触到高压线，会发生触电．故B错误；C、金属外壳的用电器，外壳一定要接地，防止外壳漏电，发生触电事故，故C正确；D、使用绝缘皮破损的插头可能使人直接或间接接触火线，有触电危险，故D错误．故选C．10．如图所示的电路中，R1是定值电阻，R2是滑动变阻器．闭合开关S，电流表、的示数为I1、I2，电压表、的示数U1、U2，且U1＜U2；当滑片P向左移动后，电压表、的示数的变化量为△U1、△U2．电流表、的示数的变化量为△I1、△I2．若不计电表的电阻对电路的影响且电源电压恒定，那么，下列判断中正确的是（）A．B．△U1＜△U2C．△I1＜△I2D．||=||【考点】欧姆定律的应用．【分析】由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表V1测电源的电压，电压表V2测滑动变阻器两端的电压，电流表测电路中的电流．根据串联电路的电压特点和串联电路的电流特点可知，定值电阻R1两端增大的电压值等于滑动变阻器两端减小的电压值，两电流表的电流值相等，变化的电流值也相等，再结合欧姆定律进行解答．【解答】解：由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表V1测电源的电压，电压表V2测滑动变阻器两端的电压，电流表测电路中的电流．A、由串联电路中电流处处相等可知，两电流表的示数相等，因为U1＜U2，根据欧姆定律I=可知，＜，故A错误；B、当滑动变阻器滑片向左移动时，接入电路中的电阻值变小，根据串联电路的分压原理可知，滑动变阻器两端的电压变小，则定值电阻两端的电压变大；因为串联电路中总电压等于各分电压之和，总电压不变，所以定值电阻R1增大的电压△U1等于滑动变阻器R2减小的电压△U2，即△U1=△U2；故B错误；C、两电阻串联接入电路，电流处处相等，所以滑片移动后，电流表示数的变化量也相等，即△I1=△I2；故C错误；D、由BC知△U1=△U2，△I1=△I2，所以||=||，故D正确．故选D．二、多项选择题（本大题共3小题，每小题3分，共9分）每小题给出的四个选项中，均有多项符合题意，全部选对的得3分，选对但不全的得1分，不选或错选得零分．11．下列有关磁的说法正确的是（）A．电动机是根据电流的磁效应的原理制成的B．发电机是根据电磁感应的原理制成的C．磁体之间的相互作用是通过磁场发生的D．同名磁极相互吸引，异名磁极相互排斥【考点】发电机的构造和原理；磁极间的相互作用；磁场；直流电动机的原理．【分析】（1）电动机是根据通电线圈在磁场中受力转到的原理制成的；（2）闭合电路的部分导体在磁场中做切割磁感线运动时，就会产生感应电流，称为电磁感应，发电机就是利用这个原理制成的；（3）磁场是存在的，且磁体间的相互作用就是通过磁场发生的；（4）同名磁极相互排斥，异名磁极相互吸引；【解答】解：A、电动机是利用通电线圈在磁场中受力转动的原理制成的，故A错误；B、发电机是利用电磁感应现象制成的，故B正确；C、磁场是存在的，且磁体间的相互作用就是通过磁场发生的，故C正确；D、磁极间的作用规律是：同名磁极相互排斥，异名磁极相互吸引，故D错误；故选BC．12．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化如图乙所示，下列说法中不正确的是（）A．电源电压为6VB．R2=20Ω时，电压表示数为4VC．该电路的最大功率为3.6WD．P在b端时，电阻R1的功率为0.1W【考点】欧姆定律的应用．【分析】由图甲所示电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测定值电阻R1两端电压．（1）由图甲所示电路可知，滑片在a端时，只有定值电阻接入电路，电压表测电源两端电压，由图乙所示图象读出电源的电压；（2）根据图象读出R2=20Ω时电压表的示数，根据串联电路的电压特点求出当滑动变阻器R2的阻值为20Ω时滑动变阻器两端的电压，根据欧姆定律分别表示出电流，利用串联电路的电流特点建立等式即可求出定值电阻R1的阻值；（3）当滑片在a端时，电路中的电阻最小，电路的功率最大；再根据图象读出当滑动变阻器的滑片P在b 端时电压表的示数，利用P=求出电路的最大功率和在b端时定值电阻R1的功率．【解答】解：由图甲可知，定值电阻R1与滑动变阻器R2串联，电压表测定值电阻R1两端电压．（1）由图甲知中，当滑片在a端时，只有定值电阻R1接入电路，电压表测电源两端电压，由图乙所示图象可知，电源电压U=6V，故A正确；（2）由图象可知，当滑动变阻器R2的阻值为20Ω时，电压表的示数为2V，故B不正确；串联电路中总电压等于各分电压之和，所以当滑动变阻器R2的阻值为20Ω时，滑动变阻器两端的电压：U2=U﹣U1=6V﹣2V=4V，由串联电路特点和欧姆定律可得：=，即：=，解得：R1=10Ω；（3）当滑片在a端时，电路中的电阻最小，电路的功率最大，===3.6W，故C正确；P大当滑动变阻器的滑片P在b端时，电压表的示数为1V，则定值电阻R1的功率：P1===0.1W，故D正确．故选B．13．如图所示，电源电压恒为12V ，R 0=60Ω，滑动变阻器的规格为“50Ω 2A ”，电流表的量程为“0～0.6A ”，小灯泡上标有“6V 3W ”字样．不考虑灯丝电阻变化，并保证电路各元件安全，则（ ）A ．S 闭合，S 1、S 2都断开，滑动变阻器接入电路的阻值范围是12Ω～50ΩB ．S 闭合，S 1、S 2都断开，调节滑动变阻器，灯泡的功率变化范围是2.25W ～3WC ．S 、S 1、S 2都闭合，电路消耗的总功率最小值为2.4WD ．S 、S 1、S 2都闭合，当电路消耗的总功率最大时，滑动变阻器接入电路的阻值是30Ω 【考点】欧姆定律的应用． 【分析】（1）S 闭合，S 1、S 2都断开，滑动变阻器与L 串联．根据滑动变阻器的规格和欧姆定律可知滑动变阻器接入电路的阻值范围；（2）S 闭合，S 1、S 2都断开，滑动变阻器与L 串联，根据P=I 2R 分析灯泡的功率变化范围；（3）S 、S 1、S 2都闭合，滑动变阻器与R 0并联，要使电路消耗的总功率最小，则滑动变阻器的阻值最大，据此求得流经滑动变阻器的电流，与R 0的支路上的电流之和为干路上的电流，然后利用P=UI 求得电路消耗的总功率最小值；（4）S 、S 1、S 2都闭合，滑动变阻器与R 0并联，当电路消耗的总功率最大时，根据电流表的量程确定干路中的电流，利用R=求得电路中的总电阻，然后可求滑动变阻器接入电路的阻值． 【解答】解：A 、S 闭合，S 1、S 2都断开，滑动变阻器与L 串联． 由P=可得小灯泡电阻R L ===12Ω， 由P=UI 可得小灯泡正常发光时的电流：I===0.5A ，当电路中电流最大时，电阻最小，则滑动变阻器接入电路的最小阻值：R 小===12Ω；滑动变阻器的规格为“50Ω 2A ”，则最大阻值R 大=50Ω，故滑动变阻器接入电路的阻值范围是12Ω～50Ω，故A 正确；B 、S 闭合，S 1、S 2都断开，滑动变阻器与L 串联，电阻最大时电流最小，其最小电流：I 最小===A ，则灯泡的最小功率：P 最小=（I 最小）2R L =（A ）2×12Ω≈0.45W ，故灯泡的功率变化范围是0.45W ～3W ，故B 错误；C 、S 、S 1、S 2都闭合，滑动变阻器与R 0并联，通过R 0的电流：I 1===0.2A ， 当滑动变阻器的阻值最大时，此支路上的电流最小，则I 2===0.24A则干路上的电流I 最小=I 1+I 2=0.2A +0.24A=0.44A ，电路消耗的总功率最小值P 最小=UI 最小=12V ×0.44A=5.28W ，故C 错误；D 、由电流表的量程可知，干路中的最大电流为0.6A ，则电路消耗的总功率最大， 电路中的总电阻R 总===20Ω， 滑动变阻器与R 0并联，则=+，即：=+，。
天津市和平区2019届九年级下学期结课考试物理试题(含答案解析)
天津市和平区2018-2019学年度第二学期九年级结课质量调查物理试卷一、单项选择题（本大题共10小题，每小题3分，共30分）每小题给出的四个选项中，只有一个最符合题意，请将你选择的答案涂在答题卡相应的位置1. 如图是教材中的一些探究实验，其中是为了探究声音的特性的是A. ①②B. ②③C. ①③D. ②④2. 物质M通过吸、放热，出现三种不同物态，如图所示，甲、乙、丙物态依次为（）A. 固、液、气B. 气、液、固C. 气、固、液D. 液、固、气3. 图是教材中的一些图片，下列说法正确的是A. 夏天，我们看到冰糕冒“白气”，这是一种汽化现象B. 冬天，窗户玻璃上的“冰花”是室外空气中的水蒸气凝华而成的C. 在倒置漏斗里放一个兵乓球，用手指托住兵乓球，从漏斗口向下用力吹气并将手指移开，兵乓球不会下落，是因为乒乓球下方的空气流速快压强小D. 高压锅能很快煮熟饭菜，最主要的原因是增大了锅内的压强，提高了水的沸点4. 研究物理问题的常见方法有：控制变量法、等效替代法、转换法、模型法、比较法、归纳法、类比法和实验+推理等，下列研究方法判断正确的是A. 在研究磁场时，引入磁感线对磁场进行形象的描述，采用了归纳法B. 在研究合力与分力的关系时，采用了控制变量法C. 在探究阻力对物体运动的影响时，推理出物体不受阻力时将以恒定不变的速度永远运动下去，采用了实验+推理的方法D. 在探究电流的热效应与电阻的关系时，用密闭容器中质量相等的空气的温度变化来比较不同电阻丝产生的热量，采用了模型法5. 下列数据中最接近生活实际的是：A. 中学生双脚站立在水平地面上对地面的压强大约是100PaB. 你所在教室现在的温度大约是50℃C. 我国复兴号高铁的运营速度可达约97m/sD. 一本九年级物理教科书的质量约为50g6. 如图所示，在蹄形磁体的磁场中放置一根与螺线管连接的导体棒ab，当ab棒水平向右运动时，小磁针N极转至右边．可使如图所示位置的小磁针N极转至左边的操作是A. ab 水平向左运动B. ab水平向左运动C. ab 竖直向下运动D. ab 竖直向上运动7. 小明在结课考复习过程中总结的知识点，其中不正确的是A. 风能、水能、太阳能等是可再生能源，是未来理想能源的一个重要发展方向B. 光纤通信是利用激光传递信息的，所以铺设光缆时不能让光缆弯曲C. 指南针能够指南北是因为地球周围存在磁场D. 电磁波在真空中的传播速度是3×108m/s8. 将一根金属导线均匀拉长后，其电阻（）A. 变大B. 变小C. 不变D. 无法判断9. 小明在探究“电阻一定时，电流与电压关系”的实验中，连接了如图所示的电路，正准备闭合开关，旁边的小兰急忙拦住他，说接线错了且只要改接一根导线就可以．请你帮助小明指出错误的接线以及正确的改法是A. 导线①错了，应将导线①左端改接在电压表最右边的接线柱B. 导线②错了，应将导线②上端改接在电流表中间的接线柱C. 导线③错了，应将导线③上端改接在电压表最左边的接线柱D. 导线④错了，应将导线④上端改接在滑动变阻器左上的接线柱10. 在一轮复习中，梳理好基本概念尤其重要．小明在复习时整理了如下的知识结构，其中正确的是A. 关于物理概念与运用的连线：B. 改变压强的方法：C. 固液气三态物质的微观特性和宏观特性：物态微观特性宏观特性分子间距离分子间作用力有无固定形状有无固定体积固态很小很小有有液态较大较大无有气态很大很大无无D. 比较蒸发和沸腾的异同点：异同点蒸发沸腾不同点发生位置液体表面液体内部和表面温度条件任何温度一定温度（沸点）剧烈程度缓慢剧烈相同点汽化、吸热二、多项选择题（本大题共3小题，每小题3分，共9分）每小题给出的四个选项中，有多个符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得零分。

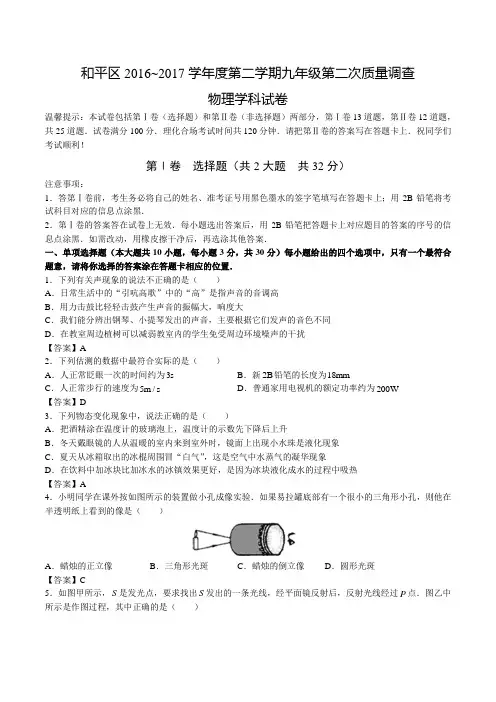

天津市和平区2017届九年级下学期第二次质量调查物理试题
