磁铁分类

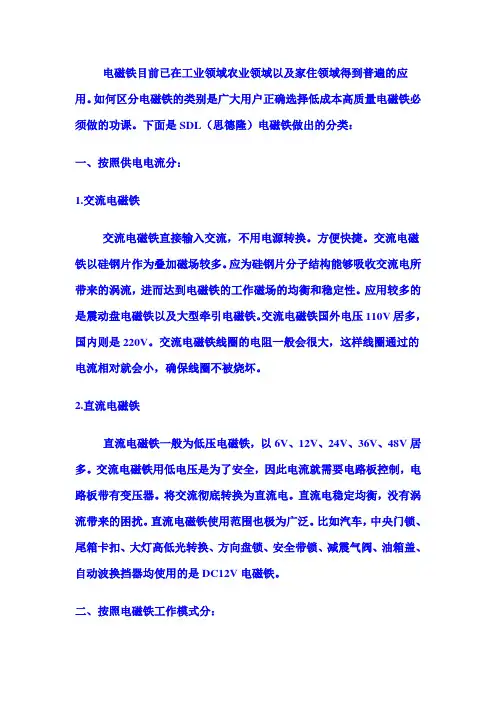

电磁铁的分类
电磁铁目前已在工业领域农业领域以及家住领域得到普遍的应用。
如何区分电磁铁的类别是广大用户正确选择低成本高质量电磁铁必须做的功课。
下面是SDL（思德隆）电磁铁做出的分类：一、按照供电电流分：1.交流电磁铁交流电磁铁直接输入交流，不用电源转换。
方便快捷。
交流电磁铁以硅钢片作为叠加磁场较多。
应为硅钢片分子结构能够吸收交流电所带来的涡流，进而达到电磁铁的工作磁场的均衡和稳定性。
应用较多的是震动盘电磁铁以及大型牵引电磁铁。
交流电磁铁国外电压110V居多，国内则是220V。
交流电磁铁线圈的电阻一般会很大，这样线圈通过的电流相对就会小，确保线圈不被烧坏。
2.直流电磁铁直流电磁铁一般为低压电磁铁，以6V、12V、24V、36V、48V居多。
交流电磁铁用低电压是为了安全，因此电流就需要电路板控制，电路板带有变压器。
将交流彻底转换为直流电。
直流电稳定均衡，没有涡流带来的困扰。
直流电磁铁使用范围也极为广泛。
比如汽车，中央门锁、尾箱卡扣、大灯高低光转换、方向盘锁、安全带锁、减震气阀、油箱盖、自动波换挡器均使用的是DC12V电磁铁。
二、按照电磁铁工作模式分：1.推拉式电磁铁推拉式电磁铁中间有个铁芯，在线圈通电后产生磁场，磁场将铁芯磁化，铁芯形成叠加磁场，磁场的方向性产生力，铁芯的一端可以带动一个物体做位移运动，从而实现一个功能动作。
应用实例：门锁自动插销就是推拉式电磁铁来实现的。
图例：2.吸盘式电磁铁吸盘式电磁铁通电后如同强磁的功能，能将铁质重物吸住固定或者移位。
断电后没有磁性，使用方便经济。
吸盘式电磁铁另一头是没有磁性的，通过外壳导磁和屏蔽，电磁铁外围没有磁性，做到了该有磁性的地方磁力极强，不该有磁性的地方磁力极弱。
实例应用：钢铁厂将不同形状的废铁通过吸盘电磁铁送往熔炼炉。
图例：3.自保持电磁铁自保持电磁铁是在电磁铁线圈的中间或者一端加装了强磁，通过强磁的磁力将滑动铁芯保持在一个特定位。
当线圈通电时强磁的磁力被抵消或者减弱，从而将滑动铁芯拉动到另外一个位置。
磁铁的材质及性能
磁铁的材质及性能一、磁铁的种类磁铁的种类很多，一般分为永磁和软磁两大类，我们所说的磁铁，一般都是指永磁磁铁，永磁磁铁又分二大分类：第一大类是：金属合金磁铁包括钕铁硼磁铁（Nd2Fe14B）、钐钴磁铁(SmCo)、铝镍钴磁铁（ALNiCO）第二大类是：铁氧体永磁材料（Ferrite）1、钕铁硼磁铁：它是目前发现商品化性能最高的磁铁，被人们称为磁王，拥有极高的磁性能，其最大磁能积(BHmax)高过铁氧体(Ferrite)10倍以上。
其本身的机械加工性能亦相当之好，工作温度最高可达200摄氏度。
而且其质地坚硬，性能稳定，有很好的性价比，故其应用极其广泛。
但因为其化学活性很强，所以必须对其表面凃层处理。
(如镀Zn,Ni,电泳、钝化等)。
2. 铁氧体磁铁：它主要原料包括BaFe12O19和SrFe12O19。
通过陶瓷工艺法制造而成，质地比较硬，属脆性材料，由于铁氧体磁铁有很好的耐温性、价格低廉、性能适中，已成为应用最为广泛的永磁体。
3. 铝镍钴磁铁：是由铝、镍、钴、铁和其它微量金属元素构成的一种合金。
铸造工艺可以加工生产成不同的尺寸和形状，可加工性很好。
铸造铝镍钴永磁有着最低可逆温度系数，工作温度可高达600摄氏度以上。
铝镍钴永磁产品广泛应用于各种仪器仪表和其他应用领域。
4、钐钴磁铁（SmCo）：依据成份的不同分为SmCo5和Sm2Co17。
由于其材料价格昂贵而使其发展受到限制。
钐钴（SmCo）作为稀土永磁铁，不但有着较高的磁能积（14-28MGOe）、可靠的矫顽力和良好的温度特性。
与钕铁硼磁铁相比，钐钴磁铁更适合工作在高温环境中。
二、磁铁使用注意事项下面是关于磁铁的使用注意事项，在使用磁铁产品之前请您务必先行阅读。
1．磁铁在使用过程中应确保工作场所洁净，以免铁屑等细小杂质吸附在磁铁表面影响产品的正常使用。
2．钕铁硼磁铁适宜存放在通风干燥的室内，酸性、碱性、有机溶剂、水中、高温潮湿的环境容易使磁体产生锈蚀，镀层脱落磁体粉化退磁。
电与磁知识点
电与磁知识点初中物理和电磁学知识点综述2.磁铁:(1)定义:有磁性的物体称为磁铁磁铁具有吸铁性和方向性。
(2)分类: a。
形状:条形磁铁、蹄形磁铁、针状磁铁、圆形磁铁等B.来源:天然磁铁，人造磁铁根据磁保持时间:硬磁铁，软磁铁(3)磁体的方向性:条形磁体或磁针，可在水平面内自由旋转。
休息后，是磁极导向器(称为南极，用s表示),另一个磁极指北极(称为北极，用n表示)指南针是3，根据磁铁的方向性工作。
磁极:(1)定义:磁体中磁性最强的部分称为磁极(磁铁两端最强，中间最弱)(2)类型:当在水平面上自由旋转的条形磁铁静止时，它总是在一端被引导并指向北方。
的磁极称为南极，指向北方的磁极称为北极任何磁铁都有并且只有两个磁极，一个是北极(北极)；另一个是南极(S极)，这表明任何形状的磁铁，无论大小，都有两个磁极；永磁体分成多个部分后，每个部分仍有两个磁极(3)磁极相互作用定律:同名磁极相斥，不同名磁极相吸4.磁化(1)定义:一些非磁性物体在磁铁(或电流)的作用下获得磁性的现象称为磁化(使没有磁性的物体获得磁性的过程称为磁化。
))注:磁铁吸引铁钉是因为铁钉被磁化后，铁钉与磁铁接触部分的形成不同的磁极，不同的磁极相互吸引。
(2)软磁铁和硬磁铁:铁棒磁化后，磁性很容易消失。
这种磁铁被称为软磁铁。
钢棒被磁化后，磁性可以保持很长时间，这就是所谓的硬磁体或永磁体。
(a)软磁材料:磁化后，磁性很容易消失例如，软铁(b)硬磁性材料:磁化后，磁性能得以保持例如，钢(可用作永久磁铁)(c)磁化方法:永久磁铁用钢是在磁铁(如接触、摩擦和接近)或电流作用下制造的，电磁铁铁芯用软铁是制造的5.判断物体是否有磁性的方法:(1)根据磁铁的吸铁量判断:被测物体接近铁物质(如铁屑)。
如果能吸引铁物质，这意味着物体有磁性，否则它就没有磁性(2)从磁铁的方向性判断:如果被测物体在水平面内自由旋转，静止时总是指南北方向，则表明该物体有磁性，否则就没有磁性(3)根据磁极间的相互作用规律判断:被测物体分别靠近静止的小磁针的两极。
磁铁的分类
磁铁的分类磁铁是指具有磁性的物质，可以吸引铁、镍、钴等金属的一类物品。
根据磁铁的性质和用途的不同，可以将磁铁分为多个不同的分类。
下面将从材料、形状、用途等方面介绍几种常见的磁铁分类。
一、按材料分类1. 永磁磁铁永磁磁铁是指在一定条件下能够保持持久磁性的磁铁。
常见的永磁磁铁材料有铁氧体磁铁、钕铁硼磁铁和钴硬磁铁等。
这些磁铁材料具有较高的磁能积和矫顽力，广泛应用于电机、仪表、声学器件等领域。
2. 临时磁铁临时磁铁是指在外部磁场作用下具有磁性，而一旦外部磁场消失，其磁性也会消失的磁铁。
常见的临时磁铁材料有软磁材料、铁磁材料等。
这些磁铁材料主要用于电磁铁、电磁吸盘等设备中。
二、按形状分类1. 条形磁铁条形磁铁是指形状呈长方形的磁铁。
它可以是永磁磁铁，也可以是临时磁铁。
条形磁铁广泛应用于磁力传动、电机、仪表等领域。
2. 圆柱磁铁圆柱磁铁是指形状呈圆柱形的磁铁。
它可以是永磁磁铁，也可以是临时磁铁。
圆柱磁铁常用于磁力传动、电机、磁力吸盘等设备中。
3. 环形磁铁环形磁铁是指形状呈环形的磁铁。
它可以是永磁磁铁，也可以是临时磁铁。
环形磁铁常用于传感器、磁力吸盘等领域。
三、按用途分类1. 磁力吸引磁铁磁力吸引磁铁是指通过磁力吸引金属物体的磁铁。
它可以是永磁磁铁，也可以是临时磁铁。
磁力吸引磁铁广泛用于家具、门窗、电子产品等领域。
2. 磁力传动磁铁磁力传动磁铁是指利用磁力传递动力的磁铁。
它通常是永磁磁铁，用于电机、发电机、传感器等设备中。
3. 电磁铁电磁铁是指通过电流产生磁场的磁铁。
它通常是临时磁铁，应用于电磁吸盘、电磁铁门等设备中。
四、其他分类1. 大功率磁铁大功率磁铁是指具有较高磁能积和矫顽力的磁铁。
它通常是永磁磁铁，用于大型电机、发电机等设备中。
2. 小型磁铁小型磁铁是指体积较小的磁铁。
它可以是永磁磁铁，也可以是临时磁铁。
小型磁铁广泛应用于电子产品、玩具等领域。
磁铁可以根据材料、形状和用途的不同进行分类。
不同分类的磁铁在各自的领域具有重要的应用价值。
磁铁的原理知识
精心整理磁铁原理知识等等磁铁是指可以产生磁场的物体或材质，通常用金属合金制成，具有强磁性。
传统上可分作“永久性磁铁”与“非永久性磁铁”。
永久性磁铁可以是天然产物，又称天然磁石，也可以由人工制造（最强的磁铁是钕磁铁）。
非永久性磁铁，有时会失去磁性。
古希腊人和中国人发现自然界中有种天然磁化的石头，称其为“吸铁石”。
这种石头可以魔术般的吸起小块的铁片，而且在随意摆动后总是指向同一方向。
早期的航海者把这种磁铁作为其最早的指南针在海上来辨别方向。
经过千百年的发展，今天磁铁已成为我们生活中的强力材料。
通过合成不同材料的合金可以达和钐钴(SmCo)] 没有取 南极。
摄氏度 软磁包括硅钢片和软磁铁芯；硬磁包括铝镍钴、钐钴、铁氧体和钕铁硼，这其中，最贵的是钐钴磁钢，最便宜的是铁氧体磁钢，性能最高的是钕铁硼磁钢，但是性能最稳定，温度系数最好的是铝镍钴磁钢，用户可以根据不同的需求选择不同的硬磁产品。
怎样来定义磁铁的性能？主要有如下3个性能参数来确定磁铁的性能：剩磁Br:永磁体经磁化至技术饱和，并去掉外磁场后，所保留的Br 称为剩余磁感应强度。
矫顽力Hc:使磁化至技术饱和的永磁体的B 降低到零，所需要加的反向磁场强度称为磁感矫顽力，简称为矫顽力磁能积BH:代表了磁铁在气隙空间（磁铁两磁极空间）所建立的磁能量密度，即气隙单位体积的静磁能量。
由于这项能量等于磁铁的Bm和Hm的乘积，因此称为磁能积。
磁场:对磁极产生磁作用的空间为磁场表面磁场:永磁体表面某一指定位置的磁感应强度如何选择磁铁？在决定选择哪一种磁铁之前应明确需要磁铁发挥何种作用？主要的作用：移动物体，固定物体或抬升物体。
所需磁铁的形状：圆片形，圆环形，方块形，瓦片形或特殊形状。
所需磁铁的尺寸：长，宽，高，直径及公差等等。
所需磁铁的吸力，期望价格及数量等等。
指南针就是根据磁铁的性质发明的1指南北234.5（主“山。
在讲述磁性材料的磁性来源、电磁感应、磁性“器件”时，我们已经提到了有些磁性材料的实际应用。
磁铁的材质及性能
磁铁的材质及性能一、磁铁的种类磁铁的种类很多，一般分为永磁和软磁两大类，我们所说的磁铁，一般都是指永磁磁铁，永磁磁铁又分二大分类：第一大类是：金属合金磁铁包括钕铁硼磁铁（Nd2Fe14B）、钐钴磁铁(SmCo)、铝镍钴磁铁（ALNiCO）第二大类是：铁氧体永磁材料（Ferrite）1、钕铁硼磁铁：它是目前发现商品化性能最高的磁铁，被人们称为磁王，拥有极高的磁性能，其最大磁能积(BHmax)高过铁氧体(Ferrite)10倍以上。
其本身的机械加工性能亦相当之好，工作温度最高可达200摄氏度。
而且其质地坚硬，性能稳定，有很好的性价比，故其应用极其广泛。
但因为其化学活性很强，所以必须对其表面凃层处理。
(如镀Zn,Ni,电泳、钝化等)。
2. 铁氧体磁铁：它主要原料包括BaFe12O19和SrFe12O19。
通过陶瓷工艺法制造而成，质地比较硬，属脆性材料，由于铁氧体磁铁有很好的耐温性、价格低廉、性能适中，已成为应用最为广泛的永磁体。
3. 铝镍钴磁铁：是由铝、镍、钴、铁和其它微量金属元素构成的一种合金。
铸造工艺可以加工生产成不同的尺寸和形状，可加工性很好。
铸造铝镍钴永磁有着最低可逆温度系数，工作温度可高达600摄氏度以上。
铝镍钴永磁产品广泛应用于各种仪器仪表和其他应用领域。
4、钐钴磁铁（SmCo）：依据成份的不同分为SmCo5和Sm2Co17。
由于其材料价格昂贵而使其发展受到限制。
钐钴（SmCo）作为稀土永磁铁，不但有着较高的磁能积（14-28MGOe）、可靠的矫顽力和良好的温度特性。
与钕铁硼磁铁相比，钐钴磁铁更适合工作在高温环境中。
二、磁铁使用注意事项下面是关于磁铁的使用注意事项，在使用磁铁产品之前请您务必先行阅读。
1．磁铁在使用过程中应确保工作场所洁净，以免铁屑等细小杂质吸附在磁铁表面影响产品的正常使用。
2．钕铁硼磁铁适宜存放在通风干燥的室内，酸性、碱性、有机溶剂、水中、高温潮湿的环境容易使磁体产生锈蚀，镀层脱落磁体粉化退磁。
强力磁铁知识及规格
强力磁铁知识及规格强力磁铁强力磁铁，是指钕铁硼磁铁。
它相比于铁氧体磁铁、铝镍钴、钐钴的磁性能大大的超越了其他几种磁铁，钕铁硼磁铁可以吸附本身重量的640倍的重量，所以钕铁硼常被业外人士称为强力磁铁。
中文名强力磁铁外文名Strong magnet别称钕铁硼磁铁吸附重量640倍的重量成分铼、钕、铁、硼强力磁铁的存放注意事项：1、强力磁铁不要接近电子器材，接近的话会影响电子设备及控制回路而影响使用。
2、磁铁不要存放在潮湿的环境中，以免其氧化,导致外观、物理特性及磁性能发生变化。
3、对金属物体有敏感反应的人若接近磁体，会照成皮肤粗糙、泛红。
若出现上述反应，请不要接触强力磁铁。
4、不要将磁铁接近软盘、硬盘驱动器、信用卡、磁带、借记卡、电视显像管等。
若将磁铁接近磁性记录器等器件，会影响甚至破坏记录数据。
磁铁作用1 指南北2 吸引磁性小物体顺德弹簧厂家w ww.ks666888.c om 佛山二手剪板机回收ww w.nhhx168.c om 超声波清洗线ww w.j uheclea n.c n3 电磁铁可以做电磁继电器4.电动机5 发电机性能曲线处于强力磁铁技术饱和磁化后的磁体在被反向充磁时，使磁感应强度降为零所需反向磁场强度的值称之为磁感矫顽力（Hcb）。
但此时磁体的磁化强度并不为零，只是所加的反向磁场与磁体的磁化强度作用相互抵消。
（对外磁感应强度表现为零）此时若撤消外磁场，磁体仍具有一定的磁性能。
钕铁硼的矫顽力一般是11000Oe以上。
将一个磁体在闭路环境下被外磁场充磁到技术饱和后撤消外磁场，此时磁体表现的磁感应强度我们称之为剩磁。
它表示磁体所能提供的最大的磁通值。
从退磁曲线上可见，它对应于气隙为零时的情况，故在实际磁路中磁体的磁感应强度都小于剩磁。
钕铁硼是现今发现的Br最高的实用永磁材料。
强力磁铁使磁体的磁化强度降为零所需施加的反向磁场强度，我们称之为内禀矫顽力。
内禀矫顽力是衡量磁体抗退磁能力的一个物理量，如果外加的磁场等于磁体的内禀矫顽力，磁体的磁性将会基本消除。
电气设备中电磁铁的结构及分类
电磁铁 结构 工作 原 理 吸 力
关键词
一
、
电磁铁 的结构
Ｆ － － ０ ． １ （ ＵＸ １ ０ ４ ／ ｆ ｗ ） ２ ． ｓ ／ （ ６＋ ｌ ｇ ８ ／ ０ ）
（ 平均）
供配 电系统低压 电器 中， 如继 电器 、 断路 器 、 接触 器等其 主 要 构成之一就是 电磁铁这种元件 。电磁铁一般由静铁心 、 动铁心 铁） 、 线圈 、 分磁 环（ 短路环） 、 弹簧 、 磁轭等构成。
本单位应用较多的是 各种交流 电磁铁 ，这里 以交流 电磁铁 或 因密封 不当 ， 潮 气吸人 ， 都可能使 吸力减小 ， 其根本原 因是尘
为例 明电磁铁吸力与各参数 的关系。
电磁铁 的吸力 ： Ｆ ＝ Ｂ ２ Ｓ ／ ２ 。 式中 ， Ｆ 一吸力 ； Ｂ 一磁通密度 ； ｓ 一铁心极面的截面积 ；
保护瞬动 电磁铁 、 液 压式脱扣器 的过 载 、 短路保护线 圈 、 电流继 大， 要保 持足够 的磁通 值 ， 当 ｗ 不变时 ， 势必 增大励 磁电流
电器线 圈等 为电流线圈 ； 欠 电压脱扣 器 、 分 励脱扣器 、 电压继 电 Ｉ 。反过来 ， 铁心 已吸合 ， ８＝ ｏ ， 此时 Ｒ 最小 ， １ ｗ 中， 励磁 电流 Ｉ 器等为 电压线圈） ； 按其工作制 可分 ： 八小 时工作 制 、 不 间断 工作 最小 。 倘使 电磁铁已闭合 ， 由于铁 心极 面不平 ， 或有尘埃 ， 甚至水 制、 断续 周期工作制 等 ； 另外 还可分为控制 电磁铁 、 单行程 电磁 蒸气 附着于极面 ， 电磁 铁就处于未完 全吸住 ， 便有因抖动产生 的 铁、 压力密封的电磁 铁 、 液压电磁铁等 。 四、 电磁铁的吸力 噪声 。对于要求极高的 电磁式剩余电流保护装置的漏电脱扣器 其极 面的平整度规定在 １ 个 以下 ， 极面上任何 的灰尘 、 油迹
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁铁分类
一、磁铁的种类很多，一般分为永磁和软磁两大类，我们所说的磁铁,一般都是指永磁磁铁
永磁磁铁又分二大分类:
第一大类是:金属合金磁铁包括钕铁硼磁铁Nd2Fe14B）、钐钴磁铁(SmCo)、铝镍钴磁铁（ALNiCO）第二大类是：铁氧体永磁材料（Ferrite）
1、钕铁硼磁铁：它是目前发现商品化性能最高的磁铁，被人们称为磁王，拥有极高的磁性能其最大磁能积(BHmax)高过铁氧体(Ferrite)10倍以上。
其本身的机械加工性能亦相当之好。
工作温度最高可达200摄氏度。
而且其质地坚硬，性能稳定，有很好的性价比，故其应用极其广泛。
但因为其化学活性很强，所以必须对其表面凃层处理。
(如镀Zn,Ni,电泳、钝化等)。
2.铁氧体磁铁：它主要原料包括BaFe12O19和SrFe12O19。
通过陶瓷工艺法制造而成，质地比较硬，属脆性材料，由于铁氧体磁铁有很好的耐温性、价格低廉、性能适中，已成为应用最为广泛的永磁体。
3. 铝镍钴磁铁：是由铝、镍、钴、铁和其它微量金属元素构成的一种合金。
铸造工艺可以加工生产成不同的尺寸和形状，可加工性很好。
铸造铝镍钴永磁有着最低可逆温度系数，工作温度可高达600摄氏度以上。
铝镍钴永磁产品广泛应用于各种仪器仪表和其他应用领域。
4、钐钴（SmCo）依据成份的不同分为SmCo5和Sm2Co17。
由于其材料价格昂贵而使其发展受到限制。
钐钴（SmCo）作为稀土永磁铁，不但有着较高的磁能积（14-28MGOe）、可靠的矫顽力和良好的温度特性。
与钕铁硼磁铁相比，钐钴磁铁更适合工作在高温环境中。
二、磁力大小排列为：钕铁硼磁铁、钐钴磁铁、铝镍钴磁铁、铁氧体磁铁。
三、磁铁制作工艺：钕铁硼磁铁、钐钴磁铁、铝镍钴磁铁、铁氧体磁铁制作工艺也有所不同
1、钕铁硼磁铁从工艺讲，有烧结钕铁硼磁铁和粘接钕铁硼磁铁，我们主要讲烧结钕铁硼磁铁。
钕铁硼磁铁流程如下：工艺流程：配料→ 熔炼制锭→ 制粉→ 压型→ 烧结回火→ 磁性检测→ 磨加工→ 销切加工→ 电镀→ 成品。
其中配料是基础，烧结回火是关键钕铁硼磁铁生产工具：有熔炼炉、鄂破机、球磨机、气流磨、压制成型机、真空封装机、等静压机、烧结炉、热处理真空炉、磁性能测试仪、高斯计。
钕铁硼磁铁加工工具：有专用切片机、线切割机床、平磨机、双面机、打孔机、倒角机、电镀设备。
