话筒的分类
咪头基础知识
驻极体电容式麦克风(咪头)基础知识一、咪头的定义：：咪头是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。
是声音设备的两个终端，咪头是输入，喇叭是输出。
咪头又名麦克风，话筒，传声器，咪胆等。
ECM（Electret Condenser Microphone）驻极体电容式麦克风的简称。
二、咪头的分类：1、从工作原理上分：炭精粒式电磁式电容式驻极体电容式（以下介绍以驻极体式为主）压电晶体式，压电陶瓷式二氧化硅式等2、从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品Φ3系列产品每个系列中又有不同的高度3、从咪头的方向性，可分为全向（无向），单向，双向（又称为消噪式）4、从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5、从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S/A型三、驻极体传声器的结构以全向MIC,振膜式极环连接式为例1、防尘网：保护咪头，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。
2、外壳：整个咪头的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。
3、振膜：是一个声-电转换的主要零件，是一个绷紧的特氟珑塑料薄膜（聚氯乙烯）粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。
杜邦膜：FEP,PTFE,PFA,PET等，FEP是美国杜邦公司生产的一种特氟珑薄膜叫聚全氯乙丙烯，在驻极体传声器方面，主要用于电荷的存贮，因为内部有很多的势阱。
PPS膜：是一种不能存贮电荷的薄膜叫聚苯硫醚，在驻极体传声器方面，主要用于背极式和前极式的振动膜片。
4、垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。
话筒的分类
话筒的分类
话筒的分类可以按照不同的标准进行划分，主要包括以下几种分类方法：
1.工作原理分类：根据话筒的工作原理可以分为动圈话筒、电
容话筒、电磁式话筒、碳粉话筒等。
2.声压特性分类：根据话筒的声压特性可以分为心形指向话筒（心形指向性）、全指向话筒（全指向性）、双指向话筒（双指向性）、超心形指向话筒（超心形指向性）等。
3.用途分类：根据话筒的用途可以分为舞台话筒、录音话筒、
广播话筒、会议话筒、电视话筒等。
4.连接方式分类：根据话筒的连接方式可以分为有线话筒和无
线话筒。
5.形状分类：根据话筒的形状可以分为手持式话筒、立式话筒、耳麦式话筒、鸭头式话筒等。
需要注意的是，话筒的分类方法不是唯一的，各种方法的分类标准可能有重叠或不同。
【精选】话筒的分类及技术参数
单指向性（Unidirection）： 具有这种指向特性的传声器对正面入射 击的声波呈现出比其它任何方向入射的声 波都高的灵敏度。单指向性的传声器是现 场扩声中使用最普遍的传声器，利用其指 向特性可以提高传声增益，避免声音反馈 造成的啸叫，适合会议和演唱使用。单指 向性又分为心形、超心形。
二、无线话筒
1、无线话筒工作原理
用话筒将声音的声波转成音频信号，以调频 的方式调制成一个超高频,仪器通过天线向空间发 射出去。接收时，采用一个调频接收机，用天线 接收载波信号并经过高放、解调、中放、比例鉴 频、前置级、放大级最后输出一个音频信号。 无线话筒从结构上可分两类：一是领夹式 二是 手持近讲话筒。
全指向性（Non-direபைடு நூலகம்tion）：
具有这种指向特性的传声器对自各个方 向的声波呈现出基本相同的灵敏度。 收录机中的传声器属于全指向性式。
双指向性（Bi-direction）：
具有这种指向特性的传声器对于正面入 射的声波和背面入射的声波呈现出相同的 灵敏度，但对侧面入射的声波则呈现很低 的灵敏度。
2、按话筒的输出阻抗分
⑴高阻式：20~50K ，易受干扰，导线不易过长。 ⑵低阻式：150~200 （200 ~600 ） 阻抗（直流电阻和电路电抗的总和）衡量电路阻止电流 通过的一种度量单位，阻抗越大，电流通过电路的阻力也 就越强。
10K 至20K 之间的信号通常被认为是高阻抗信号；而 150 至1K 之间的信号则通常被认为是低阻抗信号。
第二节
话筒的分类及技术参数
一、分类
1、按传声器产生电压的方式分 ⑴恒速式：若传声器的振动元件（如膜片、金属 带）受声波作用产生振动，其输出电压与速度成 一定比例时，如动圈式。
⑵恒幅式：若传声器的振动元件（如膜片）受声 波作用产生振动，其输出电压与振动幅度成一定 比例时，这种话筒称之为恒幅式，如电容式。
话筒的分类及技术参数
6、传声器阻抗
传声器的阻抗有两种，即输出阻抗与负载阻抗。 传声器的输出阻抗即为传声器的交流内阻，通 常在频率为1000Hz，声压约为1Pa时测得。一般在 1KΩ以下为低阻抗，大于1KΩ为高阻抗。常用的 低阻传声器输出阻抗约为200~600 Ω。 高阻传声器的阻值约为20~50 KΩ 。专业传声器一 般都采用200~600 Ω的抵阻抗，以200 Ω为多。
2、无线话筒的特点 ⑴真实感和细腻感 ⑵亲切感 ⑶临场感 ⑷解脱了话筒线的束缚
3、无线话筒的频段
关于无线话筒的频段，无线电波管理委员会有如 下规定： ⑴30~50MHz——需较长天线、频率太低 ⑵88~108MHz——FM调频收音机可接收 民用频段 ⑶150~169MHz——用于公安、消防、工程和出 租车 ⑷200~255MHz——进口无线MIC ⑸500MHz以上为军用频段
强指向性传声器就是这种专门为了拾取 一定方位的音源声音的传声器。它采用驻 极体或电容传声器做极头，采用细长的管 子做声波干涉管，制作成管状传声器，人 们称为枪式传声器。强指向性传声器用途 很广泛，例如在歌剧、话剧、戏曲的舞台 台口和新闻采访中使用。
频率失真是指波形与声源波形相同，但是一 些频率或谐波的强度与声源不同了，即当输出的 音频信号的谐波数量和输入 的音频信号的谐波数 量相同，但在幅度上产生了变化，即某些频率幅 度增强了或者削弱了。
3、频率响应特性 频率响应是传声器输出电平与频率的 关系。它是指传声器在一恒定声压作用下， 传声器的输出电平随不同频率的电压变化。 频率响应可以用频率响应曲线来表示。通 常传声器应取平直的频响曲线，但有些时 候应取中高频段提升约3dB的频响曲线，这 样可增加拾音的明亮度on）：
具有这种指向特性的传声器对自各个方 向的声波呈现出基本相同的灵敏度。 收录机中的传声器属于全指向性式。
话筒使用方法
话筒使用方法一.传声器传声器是声电转换的换能器，通过声波作用到电声元件上产生电压，再转为电能。
所以说任何一种拾音设备都可称为传声器。
但平时我们主要说的还是话筒。
1.话筒的分类话筒通常按它转换能量的方式分类。
这里我们还是按录音室对话筒最通用的分类法，把话筒分为动圈话筒和电容话筒。
动圈话筒：由磁场中运动的导体产生电信号的话筒。
是由振膜带动线圈振动，从而使在磁场中的线圈感应出电压。
电容话筒：这类话筒的振膜就是电容器的一个电极，当振膜振动，振膜和固定的后极板间的距离跟着变化，就产生了可变电容量，这个可变电容量和话筒本身所带的前置放大器一起产生了信号电压。
电容话筒中有前置放大器，当然就得有一个电源，由于体积关系，这个电源一般是放在话筒之外的。
除了供给电容器振膜的极化电压外，也为前置放大器的电子管或晶体管供给必要的电压。
我们称它为幻象电源。
由于有了这个前置放大器，所以电容话筒相对要灵敏一些，在使用时不可少的一些附属设备有：防震架（一般会随话筒赠送）、防风罩、防喷罩、优质的话筒架。
如果要进行超近距离的录音工作，一个防喷罩是不可少的。
宝路音乐课堂：拾音与话筒摆位基础知识2.话筒的特性话筒的指向：一般分为心形、超心形、8字形、枪式、全向指向等。
请看图宝路音乐课堂：拾音与话筒摆位基础知识至于这些指向究竟是怎么回事，你可找个话筒试试。
如图中所示，箭头所指方向为话筒所指正前方，虚线为可拾音的大致范围，在这个范围之外，拾音将不灵敏。
如果有条件，建议还是找个多指向的话筒试用一下，就能明白指向的意义了。
话筒的阻抗：专业录音室应使用低阻抗话筒，由于可能要用到很长的电缆来连接，所以用低阻抗话筒可减少信号衰减现象。
平衡线与非平衡线：平衡线由两根导线和一根屏蔽线构成；非平衡线中则只有一根导线，用屏蔽线代替第二根导线。
平衡线的优点在于，该线的两根导线拾取不需要的噪声信号的强度相等，因而二者能互相抵消掉。
而非平衡线则把噪声信号传输到线路的下一级。

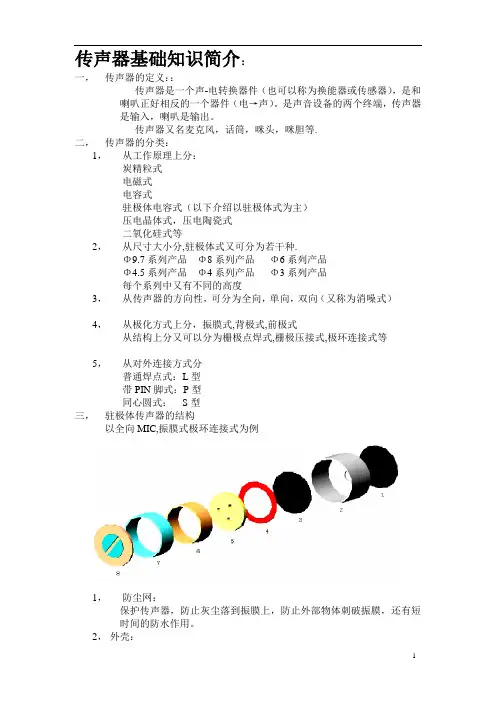

MIC基础知识简介
传声器基础知识简介：一，传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。
是声音设备的两个终端，传声器是输入，喇叭是输出。
传声器又名麦克风，话筒，咪头，咪胆等.二，传声器的分类：1，从工作原理上分：炭精粒式电磁式电容式驻极体电容式（以下介绍以驻极体式为主）压电晶体式，压电陶瓷式二氧化硅式等2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品Φ3系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三，驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。
2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。
3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。
4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。
5: 极板：电容的另一个电极，并且连接到了FET的G极上。
6: 极环：连接极板与FET的G极，并且起到支撑作用。
7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。
8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。
9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四，、传声器的电原理图：D V SFET(场效应管)MIC的主要器件,起到阻抗变换或放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五，驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L ……①即电容的容量与介质的介电常数成正比，与两个极板的面积成正比，与两个极板之间的距离成反比。
麦克风基础知识
麦克风、话筒百科全书麦克风，学名为传声器，由Microphone翻译而来。
传声器是将声音信号转换为电信号的能量转换器件，也称话筒，麦克风，微音器。
分类有动圈式、电容式、驻极体和最近新兴的硅微传声器，此外还有液体传声器和激光传声器。
动圈传声器音质较好，但体积庞大。
驻极体传声器体积小巧，成本低廉，在电话、手机等设备中广泛使用。
硅微麦克风基于CMOSMEMS技术，体积更小。
其一致性将比驻极体电容器麦克风的一致性好4倍以上，所以MEMS麦克风特别适合高性价比的麦克风阵列应用，其中，匹配得更好的麦克风将改进声波形成并降低噪声。
激光传声器在窃听中使用。
历史麦克风的历史可以追溯到19世纪末，贝尔（AlexanderGrahamBell）等科学家致力于寻找更好的拾取声音的办法，以用于改进当时的最新发明——电话。
期间他们发明了液体麦克风和碳粒麦克风，这些麦克风效果并不理想，只是勉强能够使用。
二十世纪，麦克风由最初通过电阻转换声电发展为电感、电容式转换，大量新的麦克风技术逐渐发展起来，这其中包括铝带、动圈等麦克风，以及当前广泛使用的电容麦克风和驻极体麦克风。
种类介绍内置麦克风：内置麦克风是指设置在数码摄像机内的麦克风，用作拍摄录音之用。
作为视频和音频的记录装置，数码摄像机的麦克风当然不能马虎。
对于消费级的数码摄像机来说，很多麦克风都安装在机体里面，这样的好处是能节省空间，真正实现，消费数码摄像机方便的理念，但是这样一来，内置麦克风可能会在录音的同时录下机器的转动声音，这些噪音在后期制作中很容易分辨，却跟难分离和去掉的。
要解决这些噪音问题，有以下几个办法：选择录音功能强大的数码摄像机。
在众多数码摄像机中，内置麦克风功能最多的要数松下的机型。
松下内置的广域收音麦克风，在用远摄镜拍摄较远的人物时，较近的环境声都盖过了人物的声音，而松下公司给摄录机均加上ZoomMic功能，可以随镜头变焦，缩窄收音范围，减少杂声，是简单而实用的设备。
麦克风分类 (2)
麦克风种类介绍专业麦克顾名思义是有别于普通民用麦克风。
从种类上来分目前主要有电容麦克风（包括驻极体也叫预极化）、动圈麦克风、铝带麦克风等。
从功能大概组要分三类：第一，演出用麦克风，主要使用动圈麦克风和电容麦克风（主要根据使用场合和要求不同而选择）。
第二，录音用麦克风，主要使用电容麦克风和铝带话筒，录音用电容话筒不包括驻极体麦克风。
第三，会议用麦克风，主要使用驻极体和少量的动圈麦克。
麦克风样式介绍头戴式麦克风和领夹式麦克风麦克风、话筒知识百科全书麦克风，学名为传声器，由Microphone翻译而来。
传声器是将声音信号转换为电信号的能量转换器件，也称话筒，麦克风，微音器。
分类有动圈式、电容式、驻极体和最近新兴的硅微传声器，此外还有液体传声器和激光传声器。
动圈传声器音质较好，但体积庞大。
驻极体传声器体积小巧，成本低廉，在电话、手机等设备中广泛使用。
硅微麦克风基于CMOSMEMS技术，体积更小。
其一致性将比驻极体电容器麦克风的一致性好4倍以上，所以MEMS麦克风特别适合高性价比的麦克风阵列应用，其中，匹配得更好的麦克风将改进声波形成并降低噪声。
专业麦克风：专业麦克顾名思义是有别于普通民用麦克风。
从种类上来分目前主要有电容麦克风（包括驻极体也叫预极化）、动圈麦克风、铝带麦克风等。
从功能大概组要分三类：第一，演出用麦克风，主要使用动圈麦克风和电容麦克风（主要根据使用场合和要求不同而选择）。
第二，录音用麦克风，主要使用电容麦克风和铝带话筒，录音用电容话筒不包括驻极体麦克风。
第三，会议用麦克风，主要使用驻极体和少量的动圈麦克。
目前，市场上销售的麦克风主要分为两大类：一类是动圈式话筒。
其主要特点是音质好，不需要电源供给，但价格相对较高。
另一类话筒是驻极体话筒。
其特点是耐用，灵敏度较高，需要1.5～3V的电源供给，音质比同价位的动圈式话筒要差一些。
但其价格相对较低，适合作播音麦克风。
作为家用麦克风，最好选择动圈式，因为其音质比其他种类的要好一些，可以真实地再现人声，且不易在音量大的环境下与音响设备发生自激啸叫，损坏音箱中的高音扬声器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
话筒的分类——话筒的分类有哪些？
Update:2012-12-21 10:29Hits:?137 次
音乐录音{以及所有与录音相关的领域}无论怎样进行数字化的发展，人的声音，自然乐器，自然界的音响都必须还要首先通过话筒进行电子信号的变换后才能得以数字化的处理，换言之话筒是模拟声音信号的入口，是决定音响成败的第一道关口，话筒的质量决定了录音音质的质量，同一话筒的不同位置，不同角度的摆放处理会得到截然不同音响的效果。
★话筒的分
类
☆动圈式话筒被称
为“大众式话筒”，“普及式话筒”，具有指向性好，抗震度强，低成本，抗干扰等与优点。
用于乐器录音，人声录音，现场音乐会录音，家庭“卡拉OK”等。
☆电容式话筒被称为专业录音话筒，具有振动幅度大，频带宽，曲线平缓，音区之间均衡的优点，用于人声，器乐的室内录音，需要48V电源支持。
电容话筒素有高级话筒，高价话筒之
称，是由两片平行的电容片进行声音的收录。
电容话筒的结构决定了自身的体积大，抗震性差，怕潮湿，不宜保管等弱点，一般只用于工作室内使用。
德国制的电容话筒NEUMANN U87A系列最为有名，U47,U67,以及立体声话筒
SM2,SM69{电子管式}在世界上有名的商业录音棚中广泛使用，成为一种级别的象
征。
“二合为一的话筒”称为立体声话筒。
音乐厅，剧场音乐会实况录音时，作为“一点式”立体声“主话筒”，群体话筒的“中心话筒”的作用不可缺少。
☆立体声话筒的使用方
法有“X-Y”,“M-S”两种。
两只“单指向”收录器呈“Y”字指向录音，“L,R”音场宽阔；M-S{Mid/Side}是以“相位差，时间差”的方式产生音像方位感，M 为主信号，S为方向信号，M+S为L侧；M-S为R侧。
☆指向性是指话筒对音源方位的“感应度”。
◇单一指向性现阶段使用的话筒多属此类，以正面感度最大为特征，单一指向性根据用途不同分为四种收录形态。
◇双指向性以正面，反面同等的感应度为特征，多用于“对面谈话”节目录音时使用。
◇无指向
性以360度同等感应度为特征，用于大型会场。
★周波数特性音响器材的技术参数必须标明项目中“周波数特性”一项是选择，评价话筒的重要指标。
通常对周波数的要求是波形自然平稳，在某一音区中无“山谷”样的大起大落。
由于话筒的种类，品牌不同，不同话筒的音区周波数的特性也不同因此根据录音的需求选择相应的话筒是最好的方法。
由于话筒的指向性极强，指向的中心角度不同感应度也不同，周波数的变化也为之剧烈。
左上图为三种不同感应度的不同波形对比。
下图为电容话筒的一般特性，足以显示其优性。
◇接近效果是指话筒的一种特殊现象，话筒与音源的距离越近，低音域的周波数值越升高，产生不自然音响效果，特别是动圈话筒越为明显，例如在100Khz附近仅仅数厘米的接近，会提升20dB 的音量。
别的种类的话筒虽然也有此现象发生，但并不非常剧烈，左图是几种“接近效果”的示意。
★指向特性话筒的指向性在整各音域内严格保持一致是非常不容易的，具有相同的指向度的话筒在中音域里保持单一指向，但在低音域或高音域里却变成近似无指向状况，因此录音前的话筒调试，话筒测试是非常重要的“例行工作”。
★感应度话筒对于正面音的感应度的基准尚未统一。
日本的JIS 标准是1Khz周波数用1Pa═74dB的音压所需要的电压值。
基准值0dB═1V,动圈式话筒与电容式话筒由于方式不同感应度也不同。
★最大入力音压电
平话筒的入力音压是有一定限度的，超过限度会也引起“失真”效果，一般入力容许电平位130dB 。
电容话筒一般都装有调节开关，过大的音压时利用开关方式削减音压。
动圈话筒一般都具有“抗失真性”，超入力音压电平性由于电容话筒。
但在收录大音压乐器{低音鼓，电子乐器音箱音时必须十分小心，注意音压，音量的问题。
★输出回路话筒的输出分“平衡型”与“不平衡型”两种。
平衡型以“两芯，三项，抗干扰性强”的特点用于电容式话筒；不平衡式以“单芯，双项”为动圈式话筒所用。
多只平衡型的电容式话筒使用时容易发生“位相”问题。
话筒的“三点，两项的接续方法不同，导致音波“反向”现象出现，既话筒收录的声音相互抵消。
因此录音前的话筒测试包括对话筒的“位相”检测内容。
电源方式电容话筒需要48V电源支持，一般由调音台供给，与无电源调音台一同使用时需单独供电器提供48V电源。
使用“电子管式”电容话筒时，必须使用专用的电源器与专用多芯电缆，此种设备多为国外制造，使用时要确认电压制式。
