CK-238 防盗报警器编程手册
238型报警器使用说明
238型报警器使用说明１、密码囗囗囗囗囗＃（密码最多五位，最少两位）注：每一个或几个已装好的探测器都会被单独或合并指定一个具体的防区，共８个防区，由键盘上１～８个红色数字灯显示其状态。
出入口可设置延时时间。
开机前，关好所有装有探测器的门窗或探头的探测区内无人移动或站立不动，所有的防区指示灯（１～８）全灭或没灭灯的防区被旁路后，就可以输入：密码囗囗囗囗囗＃开机。
否则开不了。
开机后键盘上红色“ＡＲＭ”灯亮，关机则不亮。
２、消除报警记忆：＊１＃注：防区被触发报警后，警号响起，同时键盘上的防区指示灯快闪亮即为报警记忆，表示该防区报过警。
３、旁路：＊２防区号（１～８）＃（在系统关机状态下进行）注：旁路即暂时不用某个防区，而其它防区照常使用，解除旁路同上。
如果旁路某防区后开机再关机，系统将自动解除旁路。
被旁路的防区指示灯会慢闪亮。
４、修改密码：（在系统关机状态下进行）Ａ、先按：原密码１囗囗囗囗＊０＃，键盘上“ＡＲＭ”、“ＲＥＡＤＹ”和“ＳＥＲＶＩＣＥ”三灯同时闪亮，（或“ＰＲＯＧＲＡＭ”灯亮），表示系统已进入改码程序，即可开始改码。
Ｂ、再按：新密码１囗囗囗囗＃两次，听见键盘“嘀嘀”响两下即有效，否则，如果键盘“嘀嘀嘀嘀嘀”响五下即表示无效，要重新输入。
重新输入只需重复Ｂ步骤。
直到有效为止。
Ｃ、最后按：＊＃退出改码程序。
改码完毕。
Ｄ、试开关机，以确定新密码是否有效。
５、主机复位：密码１囗囗囗囗＊６８＃（在系统关机状态下进行）注：如果键盘上“ＳＥＲＶＩＣＥ”灯亮（或“ＴＲＯＵＢＬＥ”灯亮），并不时发出“嘀————”的蜂鸣声，可用密码１囗囗囗囗＊６８＃给主机复位，即可消除亮灯和鸣叫。
如果没多久又出现此种情况且经多次消除不了，则可能是通讯出现故障，请您迅速联系我们前来维修。
6、挟持码：在用户被挟持的情况下使用，现场无任何异常，但报警中心可收到用户被挟持的信号。
使用方法：即在密码的最后一位数上加1或减1 ，如：密码是1 2 3 4 ＃，挟持码就是1 2 3 3 ＃或1 2 3 5 ＃。
CK238报警主机编程命令(1)
CK 238 报警主机常用编程命令进入编程 0 1 2 3 4 5 * 0 #（电源，布防，准备，服务，四灯闪烁。
输入错误，五声短响） 0 1 C 1 2 3 4 E # 用户密码（出厂值1234，改密码即为此项）09 0 0 1 1 # 第四位编2，实现强制布防（0012）0 A 2 3 2 3 # ADEMCO 通讯格式4+2（也可编为6868）0 B 0 1 0 0 03 # 关闭遥控编程0 C # 6位用户编号0 D 2 1 2 6 6 1 # 接警电话号码前6位0 E 4E 0 0 0 0 # 接警电话号码第7位（E 为电话号码结束符）1 7 3 1 E 1 6 1 # 31为第1防区盗警码(劫警51、火警11),E1为恢复码,61为旁路 1 8 32 E 2 6 2 # 32为第2 防区盗警码(劫警52、火警12),E2为恢复码,62为旁路 1 93 3 E 3 6 3 # 33为第3防区盗警码(劫警53、火警13),E3为恢复码,63为旁路 1 A 34 E 4 6 4 # 34为第4防区盗警码(劫警54、火警14),E4为恢复码,64为旁路 1 B 35 E 56 5# 35为第5防区盗警码(劫警55、火警15),E5为恢复码,65为旁路 1 C 3 6 E 6 6 6 # 36为第6防区盗警码(劫警56、火警16),E6为恢复码,66为旁路 1 D 37 E 7 6 7 # 37为第7防区盗警码(劫警57、火警17),E7为恢复码,67为旁路 1 E 38 E 8 6 8 # 38为第8为恢复码,68为旁路 1 F 1 2 1 – 2 3 # 第1防区, 2 01 2 1 – 2 3 # 第2防区, 2 1 1 2 1 – 2 3 # 第3防区, 2 2 1 2 1 – 2 3 # 第4防区, 2 3 1 2 1 – 2 3 # 第5防区, 2 4 1 2 1 – 2 3 # 第6防区, 2 5 1 2 1 – 2 3 # 第7防区, 2 6 1 2 1 – 2 3 # 第8防区, 2 A 1 1 0 1 0 1 # 2 B 9 9 1 6 # 测试报告，每隔7天送1次2 D 51 1 # 进入，外出延时1=10S ，3=30S, 6=60S. 9=90S2 C C 1 B 1 ＃ 布、撤防报告码 2 F 0 0 0 0 ＃ 系统控制退出编程： * # 或 五分种不操作以下待机直接操作： （准备灯亮，方可布防）电源慢闪，服务常亮=电池电压低。
238C报警主机与电话报警设置
3693117102008-11-4 20:21:59一、布防（即开启报警主机）1. 确保绿色指示灯READY 亮。
如果绿色指示灯READY 熄灭，某红色区域（ZONE）指示灯亮，表明该保护区域内有人在探头监视的区域内活动或探测器、线路有问题等。
2. 键入用户密码及#如用户密码为1234（出厂设置），则输入1234 #，#表示输入。
每个键之间间隔时间不得超过5 秒，否则键盘会“嘀嘀嘀嘀嘀”连续5 声表示输入无效。
需重新输入。
红色指示灯ARM 亮。
同时键盘“嘀——嘀——嘀”提示用户退出。
退出延时时间快结束时，“嘀-嘀-嘀”越发紧促。
二、撤防（即关闭报警主机）键入用户密码 # 如密码为1234（出厂设置），则输入1234 #。
用户从延时区进入时，键盘会“嘀-嘀-嘀”提示用户输入密码。
如果在特定的时间内不能输入正确的密码，报警主机则认为是非法入侵，警号大作，并具有向接警中心发送警情功能。
三、消除报警声音每次报警后，键入用户密码 # 消除报警声音。
报警后，该防区的指示灯一直处于闪烁状态。
键入* 1 # 可清除报警记忆。
四、添加、修改或删除密码236 主机若您想更改密码（第一用户密码可修改密码编号1-6），方法如下：1. 输入原第一用户密码 * 0 #，进入密码编程。
2. 输入用户密码编号1-6，按 #。
3. 输入新密码，按 #。
（注意密码长度必须4 位）4. 再次输入新密码，按 #。
5. 按 * #退出密码编程。
6. 确认此密码有效。
236 主机若您想删除密码，方法如下：1. 输入第一用户密码 * 0 #，进入密码编程。
2. 输入用户密码编号1-6，按 #。
3. 输入0000，按 #。
（注意密码长度必须4 位）4. 再次输入0000，按 #。
5. 按 * #退出密码编程。
238 主机若您想更改密码（第一用户密码可修改密码编号1-8），方法如下：1. 输入原第一用户密码 * 0 #，进入密码编程。
2. 输入新密码，按 #。

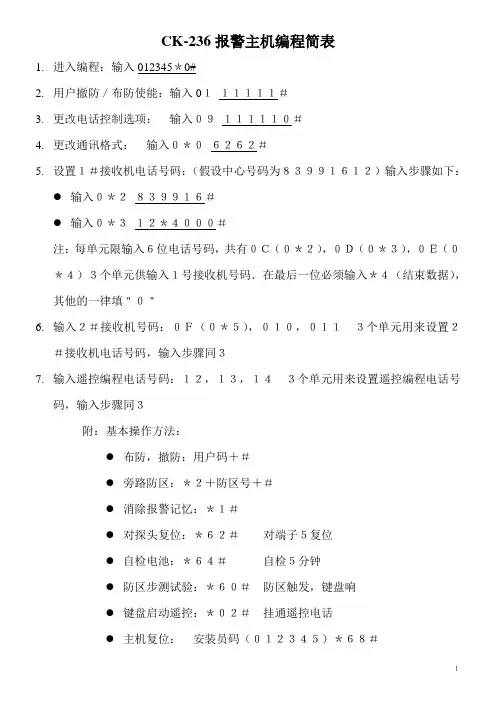

CK报警主机4+2编程简表B
CK-236报警主机编程简表1.进入编程：输入012345＊0#2.用户撤防／布防使能：输入0１１１１１１＃3.更改电话控制选项：输入０９１１１１１０＃4.更改通讯格式：输入０＊０６２６２＃5.设置１＃接收机电话号码：（假设中心号码为８３９９１６１２）输入步骤如下：●输入０＊２８３９９１６＃●输入０＊３１２＊４０００＃注：每单元限输入６位电话号码，共有０Ｃ（０＊２），０Ｄ（０＊３），０Ｅ（０＊４）３个单元供输入１号接收机号码．在最后一位必须输入＊４（结束数据），其他的一律填＂０＂6.输入２＃接收机号码：０Ｆ（０＊５），０１０，０１１３个单元用来设置２＃接收机电话号码，输入步骤同３7.输入遥控编程电话号码：１２，１３，１４３个单元用来设置遥控编程电话号码，输入步骤同３附：基本操作方法：●布防，撤防：用户码＋＃●旁路防区：＊２＋防区号＋＃●消除报警记忆：＊１＃●对探头复位：＊６２＃对端子５复位●自检电池：＊６４＃自检５分钟●防区步测试验：＊６０＃防区触发，键盘响●键盘启动遥控：＊０２＃挂通遥控电话●主机复位：安装员码（０１２３４５）＊６８＃１1.进入编程：输入０１２３４５＊０＃2.操作员的布防类型及操作员码：输入：●０１＊２１２３４＊４＃●０２＊２１２３４＊４＃●０３＊２１２３４＊４＃●０４＊２１２３４＊４＃●０５＊２１２３４＊４＃●０６＊２１２３４＊４＃●０７＊２１２３４＊４＃●０８＊２１２３４＊４＃3.更改通讯格式：输入０＊０６７６７＃4.更改通讯控制：输入０＊１０１１１０８＃5.输入１＃接收机电话号码：共有０Ｄ，０Ｅ，０Ｆ３个单元供输入１＃接收机号码，具体设置办法请参阅２３６主机编程表（５）6.输入２＃接收机电话号码：共有１１，１２，１３３个单元供输入２＃接收机号码，具体设置办法请参阅２３６主机编程表（５）7.输入遥控编程电话号码：共有１４，１５，１６３个单元供输入遥控编程电话号码，具体设置办法请参阅２３６主机编程表５8.更改单元控制：输入２＊５０００１＃２1.进入编程：输入０１２３４５＊０＃2.主码,用户码及其设防形式:输入:01＊211234# , 02＊221234# , 03＊231234# , 04＊241234#05＊251234# , 06＊261234# , 07＊271234# , 08＊281234#........共有01—08和51—68 32个单元用于设置以上内容3.更改通讯格式: 输入0*0 6666#4.更改通讯格式：输入0*1 011108#5.输入1#接收机电话号码：共有0D，0E，0F 3个单元供输入1#接收机电话号码，具体设置办法请参阅236主机编程表（5）6.输入2#接收机电话号码：共有11，12，13 3个单元供输入2#接收机电话号码，具体设置办法请参阅236主机编程表（5）7.输入遥控编程电话号码：共有14，15，16 3个单供输入遥控编程电话号码，具体设置办法请参阅236主机编程表（5）8.设置本地操作/电池检查/上点延迟/警区使用：输入：2*5 00001附：本表仅介绍主机入网时需要更改的基本编程单元，其他的防区设置等单元请按具体需要参阅系统安装手册。

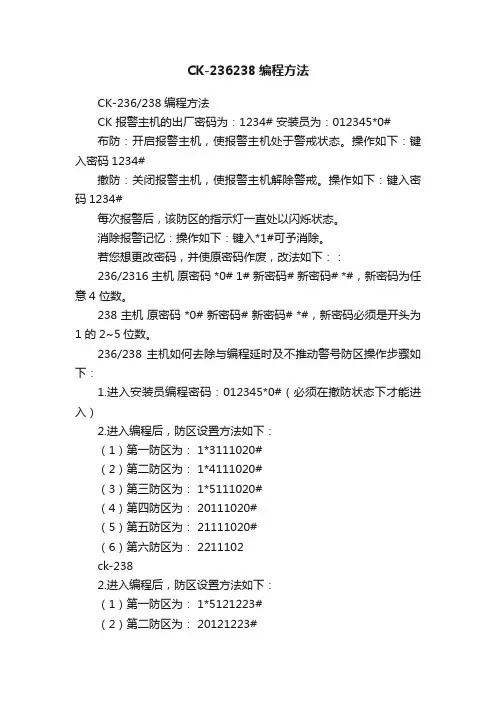

CK-236238编程方法
CK-236238编程方法CK-236/238编程方法CK 报警主机的出厂密码为：1234# 安装员为：012345*0#布防：开启报警主机，使报警主机处于警戒状态。
操作如下：键入密码1234#撤防：关闭报警主机，使报警主机解除警戒。
操作如下：键入密码1234#每次报警后，该防区的指示灯一直处以闪烁状态。
消除报警记忆：操作如下：键入*1#可予消除。
若您想更改密码，并使原密码作废，改法如下：：236/2316 主机原密码 *0# 1# 新密码# 新密码# *#，新密码为任意4 位数。
238 主机原密码 *0# 新密码# 新密码# *#，新密码必须是开头为1 的2~5位数。
236/238 主机如何去除与编程延时及不推动警号防区操作步骤如下：1.进入安装员编程密码：012345*0#（必须在撤防状态下才能进入）2.进入编程后，防区设置方法如下：（1）第一防区为： 1*3111020#（2）第二防区为： 1*4111020#（3）第三防区为： 1*5111020#（4）第四防区为： 20111020#（5）第五防区为： 21111020#（6）第六防区为： 2211102ck-2382.进入编程后，防区设置方法如下：（1）第一防区为： 1*5121223#（2）第二防区为： 20121223#（3）第三防区为： 21121223#（4）第四防区为： 22121223#（5）第五防区为： 23121223#（6）第六防区为： 24121223#（7）第七防区为： 25121223#（8）第八防区为： 26121223#3.完成延时防区编程后，退出设置编程为：*#键退出指示灯的含义及故障判别POWER：电源灯，表示交流电供电正常ARM：布防灯，表示系统处于布防状态READY：表示防区都处于正常状态，可以布防SERVICE：故障灯，具体含义见下表。
故障灯亮时不影响主机正常使用。
现象原因解决方法1SERVICE 灯常亮自检故障、交流电曾经断电键入密码*68#保险管断更换保险管，后键入密码*68#2 SERVICE灯快闪通讯失败236、238如1操作，2316必须与中心通讯正常一次后SERVICE灯才熄灭3 SERVICE 灯常亮，POWER灯闪烁，电池电压低键入密码*64#，5 分钟后键入密码*68#。
CK238编程说明
２３８编程说明一.238编程须知:1.进入编程:按（安装员码）*0＃,出厂新机需输入012345*0＃2.退出编程:按*＃3.编程时，如果输入的指令位数不对，键盘会发声5次表示输入错误；如果怀疑输入了错误数字，重新输入即可4.每条指令由两位“地址位”和几个“数据位”组成，每输入一行指令按“＃”确认5.238编程中数字为十六进制数，大于9的数字使用方法如下:数字十六进制数输入方法10 A *011 B *112 C *213 D *314 E *415 F *56.为便于查找，在常用指令的地址位前加“※”，在组报警网常用编程指令的地址位前加“☆”二、238编程内容：※００：安装员码指令格式：０００ＸＸＸＸＸ＃预定值： 0 1 2 3 4 5数据位： 1 2 3 4 5 6数据位（１）－－固定值为“０”，表示安装员码均以０开始数据位（２）－（６）－－安装员密码，可用数字０－９※０１－０８：主码、用户码及其设防形式。
指令格式：０１Ｘ１ＸＸＸＸ＃预定值９１２３４E（各用户不同）数据位 1 2 3 4 5 6０２－０８中的数码，分别为第２至第８用户码。
数据位（１）中的数字表示不同的设防形式：１．只能设防２．只能撤防３．既能设防也能撤防三种形式均不能对防区旁路，也无系统设防和撤防报告。
４．只能设防５．只能撤防6．既能设防也能撤防三种形式均不能对防区旁路，有系统设防和撤防报告。
７．只能设防８．只能撤防9．既能设防也能撤防三种形式均能对防区旁路，无系统设防和撤防报告。
A．只能设防B．只能撤防C．既能设防也能撤防三种形式能够对防区旁路，同时系统有设防和撤防报告。
数据位（２）－用户标识符。
１号用户码此位为“1”，２号用户码此位为“２”......直到８号用户码此位为“８”。
均为固定数，不能更改。
数据位（３）－（６）为用户码中组合数部分，可以从0－9的数中任选４个数组合，但不能少于２位数，如少于４位数，则要在最后位数后键入结束符E（即＊４，算１位数），如再有剩余的数据位键入0８＃用户码可以作为访客码－－即为临时来访客人使用。
报警主机238说明书
T
R
RJ-38X
T1 R1
接线图
R1 = 电话线 T1 =电话机
12 R1
T1 87
3
4 保护器
Ring
Red
打入电话
Green 5
回路输入
接线端子 Z 1-Z 8& C
+ 线尾阻回路
常闭 报警
常开 报警
-
回路 1 - 7
0 - 5.6 VDC=短路 5.6 - 8.8 V DC=正常
8.8 - 14.0 V DC=开路
回路 8 0 - 12.1 V DC=短路
12.1 - 13.0 V DC=正常
13.0 - 14.0 V DC=开路
线
Tip
6
防拆跳线
电话
9. X PC F 9.XPCF有八个接头。按照下列提示将接头连到主机板端口上：
红色= 电话线 绿色= 电话线 灰色= 电话机
棕色=电话机 蓝色／橘色=防拆 黄色／黑色=未使用
系统启动
控制主机上电五分钟以后，它会自动中断交流电源两分钟，启 动备用电池，以测试电池情况。
- 附加供电、键盘和扬声器的供电总需求应不超过主机最 大功率。
- 将变压器接在不带开关的电源座上面。
- 更换保险管前请关掉Ａ Ｃ 和电池供电。
１－７ 回路 ０￣５．６ＶＤＣ＝短路 ５．６￣８．８ＶＤＣ＝正常 ８．８￣１４．０ＶＤＣ＝开路
回路８ ０￣１２．１ＶＤＣ＝短路 １２．１￣１３．０ＶＤＣ＝正常 １３．０￣１４．０ＶＤＣ＝开路
238使用手册
1.使用密码：对系统的操作必须使用密码，238的密码可设8个，单元地址从01到08、分为两级密码权限管理，01为一级权限密码，除了完成一般操作外还可完成特殊操作，02-08为二级权限密码，可完成一般操作。
一般操作包括：布防、撤防、消除报警等。
特殊操作包括：修改02-08密码、系统复位。
2.布防：在撤防状态下(READY绿灯亮，各防区红灯灭)从键盘输入密码(一级权限密码出厂设置为1、2、3、4)，ARM红灯亮，键盘蜂鸣音响，系统进入布防状态，人员在规定时间内(出厂设置60秒)必须立即退出防区。
3.入侵出/入口防区：在布防状态下，任何人触发出/入口防区均会使键盘蜂鸣音响，报警进入倒计时状态(出厂设置30秒)，此时如果是自己人必须立即用密码(1、2、3、4、＃)将系统撤防，系统将不会报警，如果是盗贼因没有密码则无法撤防，将会发生报警。
4.消除报警：当任何防区发生报警并经有关人员确认后，从键盘输入1、2、3、4、＃，报警声音将被解除，同时系统转为撤防状态。
5.撤防：在布防状态下，从键盘输入1、2、3、4、＃，系统就进入撤防状态。
6.报警记忆：报警发生后，警号会在规定时间内(出厂设置2分钟)鸣响，同时报警防区红灯会发出闪烁，表示报警曾经发生过，这叫做报警记忆。
1.消除报警记忆：当报警被有关部门确认处理后，可以从键盘输入※1＃，则报警防区记忆消除，该防区红灯不再闪烁。
2.系统重置：在系统出现故障或键盘黄灯闪烁等情况下，可以从键盘输入一级权限密码(1、2、3、4)※68＃，系统将做一次RESET。
3.电源重置：在玻璃破碎、烟感探测器等报警后，其报警状态会被锁定，直至电源断开才能恢复正常，为使这一过程简化，在报警确认后从键盘输入※62＃，则电源会自动更改密码：为使系统运行安全可靠，应对操作密码定期更改，更改密码按以下方法：①从键盘输入一级权限密码（如：1234）、*、0、#②输入单元地址（02-08），例如：0292345*4，代表的意义：第2个用户密码、既可布防也可撤防、密码是：2345、*4表示空白。
