水平仪的原理及应用和使用方法
水平仪的实验原理
水平仪的实验原理

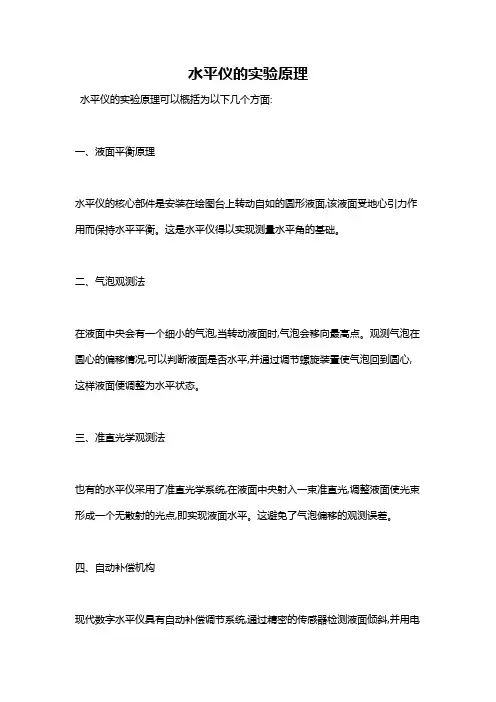

水平仪的实验原理可以概括为以下几个方面:
一、液面平衡原理
水平仪的核心部件是安装在绘图台上转动自如的圆形液面,该液面受地心引力作用而保持水平平衡。
这是水平仪得以实现测量水平角的基础。
二、气泡观测法
在液面中央会有一个细小的气泡,当转动液面时,气泡会移向最高点。
观测气泡在圆心的偏移情况,可以判断液面是否水平,并通过调节螺旋装置使气泡回到圆心,这样液面便调整为水平状态。
三、准直光学观测法
也有的水平仪采用了准直光学系统,在液面中央射入一束准直光,调整液面使光束形成一个无散射的光点,即实现液面水平。
这避免了气泡偏移的观测误差。
四、自动补偿机构
现代数字水平仪具有自动补偿调节系统,通过精密的传感器检测液面倾斜,并用电
机驱动自动旋转调整,不需要人工观测气泡。
五、读数精度测试
可以通过转动绘图台观察读数的重复性,以及左右旋转的对称性,来检查水平仪的精度。
需要保证在全范围内读数精度达到仪器精度要求。
六、长期稳定性测试
进行长时间的连续观测,检验水平仪的稳定性。
读取值的波动范围应在允许误差内,不能存在漂移现象。
七、系统误差检定
采用经过准确校准的标准装置来检定水平仪的系统误差,并给出检定报告。
检定通过后方可投入使用。
八、使用环境控制
操作时要控制温度稳定,避免热浮流对读数的影响,还要避免外界震动对液面造成干扰。
通过这些实验测试和操作控制,可以保证水平仪的测量精度,为工程测量提供可靠依据。
这些也是水平仪设计和制造过程中的重要实验内容。
水准仪测量原理及操作方法步骤
水准仪测量原理及操作方法步骤以水准仪测量原理及操作方法步骤为标题，写一篇文章。
水准仪是一种用于测量地面高程差的仪器，广泛应用于建筑、道路施工以及地形测量等领域。
本文将介绍水准仪的测量原理及操作方法步骤。
一、水准仪的测量原理水准仪的测量原理基于光学的水平线性质，利用水平线的反射和折射特性来进行测量。
水准仪的主要部件包括望远镜、测量杆、水平仪和基准面等。
测量过程中，通过调整水准仪的望远镜和水平仪，使其保持水平状态，然后观测测量杆上的刻度值，就可以得到地面的高程差。
二、水准仪的操作方法步骤1. 设置基准点：在进行水准测量之前，首先需要确定一个基准点，作为测量的参考点。
基准点的选择应该是稳定、平整且不易移动的地面。
2. 放置水准仪：将水准仪放置在基准点附近的平坦地面上，并调整其脚底螺丝，使其保持水平状态。
在调整水准仪的过程中，可以使用水平仪来辅助调整。
3. 校准水准仪：在放置水准仪后，需要进行校准操作，以确保测量的准确性。
校准操作包括调整望远镜的焦距、调整水平仪的准确度以及校正仪器的误差。
4. 观测测量杆：在进行测量之前，需要将测量杆放置在待测点上，并确保测量杆垂直于地面。
然后，通过望远镜观测测量杆上的刻度值，并记录下来。
5. 移动水准仪：当观测完一个测点后，需要将水准仪移动到下一个测点。
在移动水准仪时，需要小心操作，以保持仪器的稳定和水平状态。
6. 计算高程差：测量完所有的测点后，需要根据观测到的刻度值计算出各个测点之间的高程差。
计算方法可以根据实际情况选择合适的数学公式进行计算。
7. 分析结果：根据计算得到的高程差数据，可以进行进一步的分析和处理。
通过对高程差数据的分析，可以了解地面的高程变化情况，为后续的工程施工和规划提供参考。
总结：水准仪是一种常用的测量仪器，可以精确测量地面的高程差。
使用水准仪进行测量时，需要注意仪器的放置和校准，以及测量杆的垂直度。
通过观测测量杆上的刻度值，可以计算出各个测点之间的高程差。
实验一--水准仪的认识及使用
实验一--水准仪的认识及使用水准仪是一种用来测量地面高程差的仪器，在土木工程、建筑工程、地质勘察、测量工程等领域有广泛的应用。
本实验将带大家认识水准仪的基本原理、使用方法和注意事项，帮助大家更好地完成测量任务。
一、实验目的1. 了解水准仪的基本原理和构造。
2. 掌握水平测量法的基本操作方法。
3. 学会使用水准仪进行高程测量。
二、实验原理水准仪是一种利用液面一致性原理（液面都在同一水平面上）来精确测量高程差异的仪器。
其基本原理是通过放置水平的测量毛细管和气泡管来保证水平线，观测水平线和垂直线的位置来测量高差。
水准仪的主要结构组成如下：1. 望远镜：用于通过观察目标点和水平仪圆心的距离差来测量高程差。
2. 水平仪：保证仪器望远镜和目标点在同一水平面上。
3. 三脚架：用于支撑整个仪器。
4. 水准仪箱体：用于固定望远镜、水平仪和气泡管等测量元器件。
5. 气泡管：用于检测望远镜是否在同一垂直面上，保证数据的精度。
三、实验步骤1. 安装水准仪将水准仪放置在平稳的地面上，三脚架张开水平，使得水准仪可以均匀受力，望远镜正对目标点，调整望远镜的方向和高度，使目标点和十字线中心重合。
2. 开始测量观测目标点和水准仪十字线交点的位置，用目镜内的毛细管测出目标点与水准仪望远镜光轴的高差，然后以水准仪为基准，依次观测所需目标点的高差。
3. 操作要点在进行水准测量时，需要注意以下几点：（1）水准仪必须放在平稳、坚固的地面上，并且保持三脚架处于水平状态，避免因不平衡或移位造成误差。
（2）进行观测时应采用低照光源，避免反射光干扰观测。
（3）望远镜式水准仪的准直器必须在观测前进行调整和检查，保证观测数据准确无误。
（4）水准仪的存放应注意轻拿轻放，避免碰撞和摔落造成损坏或误差。
四、实验注意事项1. 测量时应注意目镜镜头清洁，便于观测并且不影响数据准确度。
2. 在观测数据时，必须确保水准仪的三脚架同时接触地面，并且调整不动。
3. 把水准仪移动到下一测点时应将三脚架先移动到下一位置，然后再将水准仪移动过去。
水平仪原理
水平仪原理水平仪是一种用来检测水平面的工具，广泛应用于建筑、工程、制造等领域。
它通过一定的原理来实现对水平方向的准确测量，具有简单易用、精度高的特点。
下面将介绍水平仪的原理及其工作方式。
水平仪的原理主要基于液体表面张力和重力的作用。
水平仪通常由一个封闭的透明管内部充满了液体，管内还有一根气泡。
当水平仪放置在水平面上时，气泡会自动移动到管道的中央位置，这时就可以确定水平面。
这是因为液体表面张力使得气泡受到平衡的作用，气泡会停留在最低点，即水平面上。
水平仪的工作原理可以通过以下步骤来解释，首先，将水平仪放置在待测平面上，液体会自动找到平衡位置，气泡会移动到中央。
然后，通过读取气泡位置与标尺的相对位置来确定平面的水平度。
当气泡位于标尺中央时，表示平面水平；当气泡偏离中央时，通过标尺的刻度值可以确定平面的倾斜程度。
水平仪的原理简单清晰，但在实际使用中需要注意一些因素的影响。
首先，液体的选择对水平仪的精度有很大影响，通常选择低粘度的液体可以减小气泡的阻尼，提高测量的灵敏度。
其次，水平仪的制作工艺和标尺的精度也会影响测量的准确性，因此在选购水平仪时需要注意这些因素。
水平仪的原理虽然简单，但在实际工程中具有重要的应用价值。
在建筑施工中，水平仪可以用来检测地面、墙面、天花板等的水平度，保证施工质量；在机械加工中，水平仪可以用来调整机床、测量零件的水平度，保证加工精度；在日常生活中，水平仪也可以用来安装家具、挂画等，使之保持水平。
总之，水平仪的原理基于液体表面张力和重力的作用，通过检测气泡位置来确定水平面。
在实际使用中需要注意液体的选择、制作工艺和标尺的精度，以保证测量的准确性。
水平仪在建筑、工程、制造等领域有着广泛的应用，对保证工程质量和提高生活便利性有着重要作用。
水平仪是用来检验平面对水平或垂直位置的偏差
水平仪是用来检验平面对水平或垂直位置的偏差。
由于水平仪的构造简单，使用方便，测量精度较高，因此，在机械设备安装工作中，成为不可缺少的测量仪器。
1、水平仪的种类及构造水平仪的种类有：条形水平仪(或称钳工水平仪)、框式水平仪、光学合象水平仪。
条形水平仪：它只能用来检验平面对水平位置的偏差。
框式水平仪：它的各个边相互准确地交成90°角，所以它不但能检验平面对水平位置的偏差，还可以检验平面对竖直位置的偏差。
框式水平仪的主要零件由作测量基准用的金属体，读数用的主水准器和定位用的水准器等组成。
其框架为铸造结构,并且经过精加工处理，在框架上镶有读数水准器和定位水准器。
在读数水准器上刻有红线小格，其间距约为2mm。
当被测量面不平时，气泡就向高的方向移动，视气泡移动格数多少，就计算出被测表面水平偏差的大小。
条形水平仪和框式水平仪的规格主要分成四种，按主水准器的刻度值,每种又分成四种精度等级:表1水平仪的规格(㎜)表2水平仪的精度(㎜/m)2、水平仪的测量工作原理水平仪是一种测角仪器，其主要工作部分是水准器，水准器是一个封闭的玻璃管,内装有乙醚或酒精，并留有一个气泡，这个气泡永远停在玻璃管的最高点。
如果水平仪在水平或垂直位置时,气泡就处于玻璃管的中间位置，若水平仪倾斜一个角度，气泡就向左或向右移动到最高点，根据移动距离，可知道平面的水平度及不垂直度的偏差。
读数精度含义:水平仪读数精度,如图所示,将一读数精度为0.02／1000的水平仪安放在lm长的水平尺上(直尺为理想无变形尺)，在右端垫起0．02mm，平尺便倾斜一个角度a，此时，水准器气泡移动距离正好为一个刻度，这表明此水平仪是精确的。
水平仪同平尺的倾斜角a的大小，可从下式求出：tga= ΔH/L=0.02/1000=0.00002,a≈ 4″从上式可知：0．02／1000的水平仪的气泡每移动一个刻度，其倾斜角将变化4″(秒)。
工作时应将水平仪安置在被检验的工作表面上，每次移动都将后支点在原来的前支点处，新的支点将会升高或降低，就会引起水泡相应的移动，此时由水准器刻度视其偏斜了几格，计算仪器的实际倾斜度时，应从下式求出：实际倾斜度=刻度值×L×偏差格数水平仪的实际倾斜度与支点距离有关。
激光水平仪原理

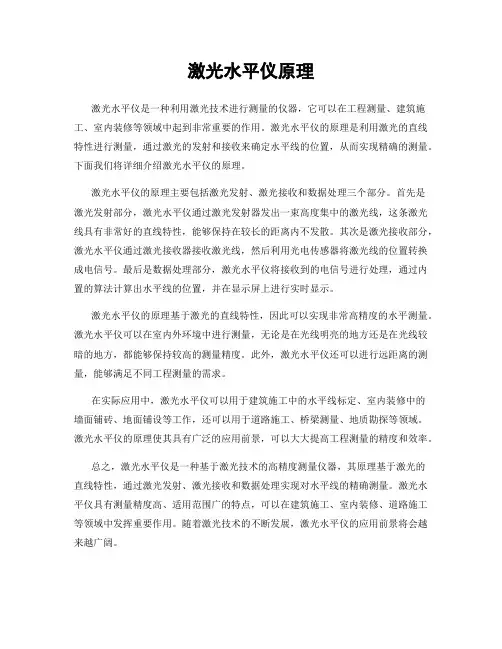

激光水平仪原理激光水平仪是一种利用激光技术进行测量的仪器，它可以在工程测量、建筑施工、室内装修等领域中起到非常重要的作用。
激光水平仪的原理是利用激光的直线特性进行测量，通过激光的发射和接收来确定水平线的位置，从而实现精确的测量。
下面我们将详细介绍激光水平仪的原理。
激光水平仪的原理主要包括激光发射、激光接收和数据处理三个部分。
首先是激光发射部分，激光水平仪通过激光发射器发出一束高度集中的激光线，这条激光线具有非常好的直线特性，能够保持在较长的距离内不发散。
其次是激光接收部分，激光水平仪通过激光接收器接收激光线，然后利用光电传感器将激光线的位置转换成电信号。
最后是数据处理部分，激光水平仪将接收到的电信号进行处理，通过内置的算法计算出水平线的位置，并在显示屏上进行实时显示。
激光水平仪的原理基于激光的直线特性，因此可以实现非常高精度的水平测量。
激光水平仪可以在室内外环境中进行测量，无论是在光线明亮的地方还是在光线较暗的地方，都能够保持较高的测量精度。
此外，激光水平仪还可以进行远距离的测量，能够满足不同工程测量的需求。
在实际应用中，激光水平仪可以用于建筑施工中的水平线标定、室内装修中的墙面铺砖、地面铺设等工作，还可以用于道路施工、桥梁测量、地质勘探等领域。
激光水平仪的原理使其具有广泛的应用前景，可以大大提高工程测量的精度和效率。
总之，激光水平仪是一种基于激光技术的高精度测量仪器，其原理基于激光的直线特性，通过激光发射、激光接收和数据处理实现对水平线的精确测量。
激光水平仪具有测量精度高、适用范围广的特点，可以在建筑施工、室内装修、道路施工等领域中发挥重要作用。
随着激光技术的不断发展，激光水平仪的应用前景将会越来越广阔。
红外水平仪的原理
红外水平仪的原理
红外水平仪是一种用于测量、调整或校准水平水平的仪器。
其原理是利用红外线技术，通过测量物体的倾斜角度来确定其水平性。
其工作原理如下：
1. 发射红外线：红外水平仪内部装有红外线发射器，它会发射出一道平行的红外线束。
2. 接收反射光：红外线束照射到物体上后，会被反射回来。
红外水平仪内部还装有红外线接收器，它会接收到反射回来的红外线束。
3. 检测倾斜角度：由于物体的倾斜，接收到的反射光会在红外线接收器上产生位移。
红外水平仪会通过测量这个位移来计算出物体的倾斜角度。
4. 显示结果：红外水平仪会将测量到的倾斜角度通过显示器或指示器展示出来，供使用者参考。
红外水平仪的工作原理基于物体倾斜角度与反射光位移之间的关系。
通过测量反射光的位移大小，可以间接地推算出物体的倾斜程度，从而确定其水平性。
这种原理使得红外水平仪具有高精度、高灵敏度和易于操作等特点，广泛应用于建筑工程、装修、家具安装等领域。
红外线水平仪原理
红外线水平仪原理
红外线水平仪是一种测量物体水平或垂直方向的工具。
它利用红外线的反射现象来判断物体是否水平。
其原理主要基于以下几个方面：
1. 红外线传感器：红外线水平仪内部装有红外线传感器。
这种传感器可以发射出红外线，并能够接收到反射回来的红外线。
当物体被照射后，红外线会以不同的角度反射回来。
2. 摆角计算：红外线水平仪内部的微处理器会通过对接收到的红外线进行计算，来确定物体的摆角。
这个计算是基于红外线的反射角度与水平仪设备自身的摆角之间的关系。
3. 红外线检测：红外线水平仪会根据接收到的反射红外线的强弱来判断物体的水平状态。
当物体水平时，反射红外线会以最佳强度返回。
如果物体倾斜，反射红外线的强度将会发生变化。
4. 显示结果：红外线水平仪通常会配备高亮度的数码显示屏，用于显示测量结果。
通过显示屏上的引导线，用户可以直观地了解物体的水平程度。
红外线水平仪适用于多种领域，如建筑、地理测量、家具安装等。
它具有测量快速、精度高、操作简便等优点，并广泛应用于各个行业中。
这种基于红外线原理的水平仪，为工程师和技术人员提供了有效的工具，帮助他们准确地测量和校准水平位置。
