干燥箱操作说明书
一恒 BPZ 系列 真空干燥箱 使用说明书
目录
一、安全的提示…………………………………………………… 1 二、产品的简介
1. 外形图………………………………………………………2 2. 结构功能概述………………………………………………2 三、产品的使用 1. 使用前的准备………………………………………………3 2. 开机通电运行………………………………………………4 3. 应用举例 ………………………………………………… 6 4. 操作注意点 ……………………………………………… 6 5. 校核提高控温精度 ……………………………………… 6 6. 关机…………………………………………………………7 6. 选配件“超温保护器”的使用方法 …………………… 7 四、产品的维护保养及注意事项 …………………………………8 五、附录 1. 产品主要技术指标(表一、表二) ……………………… 9 2. 各功能参数表(表三、表四) ……………………………10 3. 故障原因及处理(表五) …………………………………11 4. 产品接线原理图 …………………………………………12 5. 真空计（分体式）使用说明………………………………14 装箱单 …………………………………………………………18
(注意：本产品橡胶密封圈不耐油！)
抽真空系统由真空泵、真空表或真空计、电磁阀或真空阀、平衡口等组成。根据用户的需求，可选
配干燥过滤罐（器）或进气阀（可向工作室内输入其它气体）。
控温系统主要器件是控温仪。它是一个由单片机及外围电路组成的 LCD 显示的微电脑智能液晶控制
器。用 Pt100 铂电阻作为感温元件，采用 PID 调节方式控制加热系统。控温仪还具有多段程序控制方式、
理想的实验室伙伴
BPZ-系列
真空干燥箱 使 用 说 明 书
烘干箱使用说明书
烘干箱使用说明书l、按下门锁按钮，门锁转动钩与固定钩脱开，打开门，取出电源线，再取出搁板及脚，根据需要高度将搁板脚安装在侧面的插孔内，放上搁板。
2、以逆时针方向稍稍旋开风顶盖帽，以利冷热空气对流。
3、将电源线插入机箱后插座，并与AC220V电源连接。
4、控制面板见上图，打开温度控制器电源开关，数码管显示仪器编号，随即显示箱体内的当前温度值。
5、按下“设置／确认”按键，设置指示灯亮，按“∧”／“∨”按键即可对需设定的温度值进行调整。
(仪器自动记录当前设定值，关机再次设定起始值为前次工作的设定值)注：当连续按下“∧”／“∨”按键几秒后，数据即可快速变化。
6、设定好温度值，再将按下“设置／确认”按键，加热指示灯亮，仪器进入加热恒温控制状态，数码管同步显示当前箱体内的温度。
当恒温指示灯点亮，说明温度已达到设定值，仪器已处于自动恒温状态。
四、注意事项1、本箱使用时，外壳应可靠接地，并应全面检查电器部件，排除长途运输可能造成的漏电、断路等现象，检查电压与工作电压是否相符。
2、此箱体为非防爆烘干箱，故易燃、易爆、易挥发腐蚀性物品勿放箱内，以免发生爆炸。
3、工作室底板接近电源，不宜放置试品，各层搁板上放置试品不宜过挤，风闭盖应适当旋开，以利空气对流，温度均匀。
4、使用时应定时监看，以防意外事故发生。
5、不可任意扰乱或改变线路。
如有重大故障时，可与本公司直接联系。
本箱自购买之日起，保修一年。
凡属制造质量问题由本公司免费修理。
若不属制造质量问题，本公司可酌情收取成本费用进行维修处理。
五、接线图。
电热恒温鼓风干燥箱(存放干燥剂)操作说明书
電熱恆溫鼓風干燥箱
設備功能
存放干燥劑等
文件編號
設備型號
DHG-9023
廠 商
版 本
A0
一﹑操作說明
1.接通Байду номын сангаас源(220V)。
2.把需要干燥處理的物品放入干燥箱內﹐關好箱門。
3.把電源開關撥到“1”處﹐電源指示燈亮﹐控溫儀上有數字顯示。
4.將風門旋鈕旋至“Z”處﹐若被干燥物比較潮濕﹐可將風門旋至“三”處﹐待潮濕的空氣排出后再關閉風門。
5.控溫儀參數出廠前已調整好﹐切勿隨意調整﹐以免影響機器精度。
6.干燥結束后﹐把電源開關撥至“0”處﹐待溫度降低后再取干燥物﹐以免燙傷。
三﹑維護與保養
1.定期對干燥箱內﹑外進行清潔。
2.定期測量實際溫度與設置溫度是否相符。
核 准
審 核
制 作
日 期
5.溫度設定
a﹑先按設定功能鍵SET﹐進入設定狀態SV﹐SV數字閃爍。
b﹑如需設定溫度150℃﹐先按光標移位鍵“”﹐將光標移位至百位上﹐然后按“△”鍵或“▽”鍵使百位數字為“1”﹐移動光標依次設定十位﹑個位和分位數字﹐使設定溫度顯示為 150℃﹐按功能鍵“SET”確認﹐溫度設定完成。
6.定時設定
當PV窗顯示T1時﹐進入定時設定﹐SV窗為0000時﹐即表示定時器不工作﹐如需定時1小時﹐可用光標移位鍵配合加減鍵﹐把SV窗設定為0060﹐定時2小時﹐設定為0120﹐以此類推﹐設定結束后﹐按確認鍵退出。
7.設定結束后﹐各項數據長期保存﹐此時干燥箱進入升溫狀態﹐加熱指示燈亮﹐當箱內溫度接近設定溫度時﹐加熱指示燈忽亮忽暗﹐反復多次﹐機器進入恆溫狀態。
二﹑注意事項
1.干燥箱外殼須接地良好﹐以免觸電。

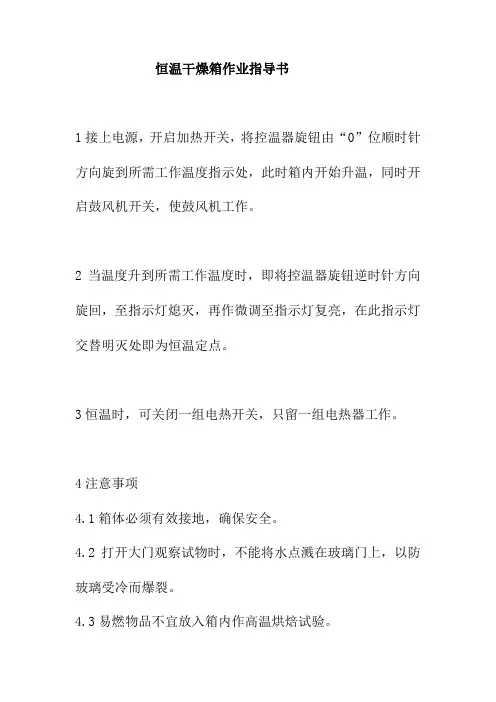

恒温干燥箱作业指导书
恒温干燥箱作业指导书
1接上电源，开启加热开关，将控温器旋钮由“0”位顺时针方向旋到所需工作温度指示处，此时箱内开始升温，同时开启鼓风机开关，使鼓风机工作。
2当温度升到所需工作温度时，即将控温器旋钮逆时针方向旋回，至指示灯熄灭，再作微调至指示灯复亮，在此指示灯交替明灭处即为恒温定点。
3恒温时，可关闭一组电热开关，只留一组电热器工作。
4注意事项
4.1箱体必须有效接地，确保安全。
4.2打开大门观察试物时，不能将水点溅在玻璃门上，以防玻璃受冷而爆裂。
4.3易燃物品不宜放入箱内作高温烘焙试验。
4.4箱内要经常保持清洁。
如发生故障，停止使用，报告有关部门修理。
4.5仪器应在计量合格证有效期内使用。

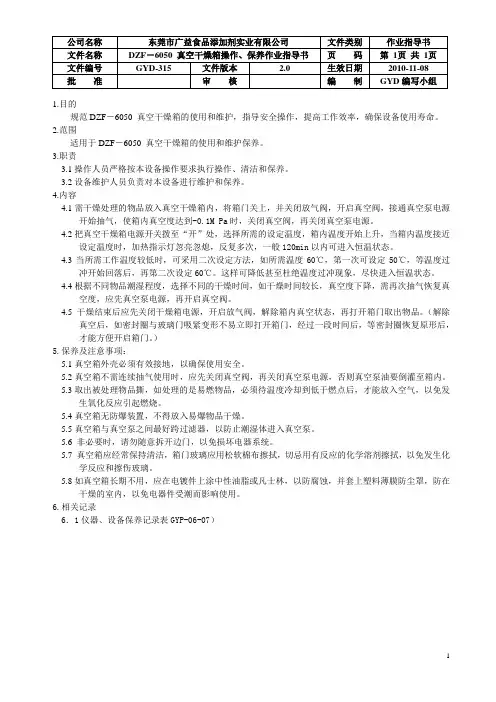

DZF-6050 真空干燥箱操作指导书
1.目的规范DZF－6050 真空干燥箱的使用和维护，指导安全操作，提高工作效率，确保设备使用寿命。
2.范围适用于DZF－6050 真空干燥箱的使用和维护保养。
3.职责3.1操作人员严格按本设备操作要求执行操作、清洁和保养。
3.2设备维护人员负责对本设备进行维护和保养。
4.内容4.1需干燥处理的物品放入真空干燥箱内，将箱门关上，并关闭放气阀，开启真空阀，接通真空泵电源开始抽气，使箱内真空度达到-0.1M Pa时，关闭真空阀，再关闭真空泵电源。
4.2把真空干燥箱电源开关拨至“开”处，选择所需的设定温度，箱内温度开始上升，当箱内温度接近设定温度时，加热指示灯忽亮忽熄，反复多次，一般120min以内可进入恒温状态。
4.3当所需工作温度较低时，可采用二次设定方法，如所需温度60℃，第一次可设定50℃，等温度过冲开始回落后，再第二次设定60℃。
这样可降低甚至杜绝温度过冲现象，尽快进入恒温状态。
4.4根据不同物品潮湿程度，选择不同的干燥时间，如干燥时间较长，真空度下降，需再次抽气恢复真空度，应先真空泵电源，再开启真空阀。
4.5干燥结束后应先关闭干燥箱电源，开启放气阀，解除箱内真空状态，再打开箱门取出物品。
（解除真空后，如密封圈与玻璃门吸紧变形不易立即打开箱门，经过一段时间后，等密封圈恢复原形后，才能方便开启箱门。
）5.保养及注意事项：5.1真空箱外壳必须有效接地，以确保使用安全。
5.2真空箱不需连续抽气使用时，应先关闭真空阀，再关闭真空泵电源，否则真空泵油要倒灌至箱内。
5.3取出被处理物品撕，如处理的是易燃物品，必须待温度冷却到低于燃点后，才能放入空气，以免发生氧化反应引起燃烧。
5.4真空箱无防爆装置，不得放入易爆物品干燥。
5.5真空箱与真空泵之间最好跨过滤器，以防止潮湿体进入真空泵。
5.6非必要时，请勿随意拆开边门，以免损坏电器系统。
5.7真空箱应经常保持清洁，箱门玻璃应用松软棉布擦拭，切忌用有反应的化学溶剂擦拭，以免发生化学反应和擦伤玻璃。
xma2000电热恒温干燥箱说明书
xma2000电热恒温干燥箱说明书1.温度设置a.在正常工作状态下，按一下SET键，进入温度设定状态，此时PV显示屏显SP，SV显示屏第一位闪烁；b.按移位键将闪烁位移至所需设定位；c.按减键或者加键将数字调至所需值；d.按两下SET键，仪表恢复到正常工作状态，温度设置完成，仪表按新的设定值运行。
2.定时功能a.在正常工作状态下，按两下SET键，进入定时设定状态，此时PV显示屏显示ST，SV显示屏显示0，并闪烁；b.按移位键将闪烁位移至所需设定位；c.按减键或者加键将数字调至所需值；d.按一下SET键，仪表进入定时运行状态，此时运行指示灯闪烁；e.定时功能为倒计时运行，在定时运行状态下，按一下移位键，SV显示屏显示定时剩余时间；f.定时剩余时间归零，仪表进入定时结束状态，此时SV显示屏显示End,并闪烁，同时除风速指示灯以外的所有指示灯均熄灭；g.在定时结束状态下，按一下SET键，仪表恢复到正常工作状态。
h.在定时结束状态下，由于仪表温度控制部分停止工作，PV显示屏显示的测量值会下降到环境温度，此为正常现象。
i.如果无需使用定时功能，请务必将定时时间设置为零。
j.定时功能运行过程中，如发生意外断电，重新上电后，定时剩余时间自动归零。
k.本设备的定时范围：1～9999分钟或1～9999小时。
3.自动风速调节功能a.当设备在升温过程中，循环风机高速运行，加速工作室内的空气对流，缩短升温时间，提高工作效率；b.当工作室内的温度接近控制温度时，仪表自动将循环风机由高速运行调整为低速运行，使工作室内的空气平缓对流，并有效的延长循环风机的寿命；c.如果无需使用自动风速调节功能，可按照控制参数调整方法，将高低速控制参数调整为999.9即可，循环风机将始终处于高速运行状态。
4.自整定功能如果温度控制过程中，出现较大的温度过冲，或较大的温度波动时，请按下列操作启动自整定功能a.关闭电源开关，打开箱门，使设备自然冷却至环境温度；b.关闭箱门，打开电源开关，将温度设至为常用温度值；c.按照控制参数调整方法，将自整定参数调整为1；d.在正常工作状态下，按住减键5秒钟，即进入自整定状态，此时PV显示屏显示ATU,并闪烁；e.自整定结束后，仪表自动恢复到正常工作状态。
干燥箱操作说明书
干燥箱操作说明书一、操作概述干燥箱是一种常用的实验设备，用于控制温度和湿度，以确保样品或实验物在特定的环境条件下进行实验或保存。
为了能够正确操作干燥箱并充分利用其功能，本操作说明书将提供详细的操作指导。
二、安全操作1. 在操作干燥箱之前，请确保电源已经关闭，以免造成任何触电危险。
2. 操作干燥箱时，请避免直接接触热表面，以免烫伤。
3. 当干燥箱处于工作状态时，不要将任何易燃、易爆物品放置在附近，以确保实验和使用的安全性。
4. 当操作干燥箱时，请保持室内通风良好，以防止蒸汽和有害气体的积聚。
三、操作步骤1. 打开干燥箱门，确保室内没有杂物和污垢。
如有需要，请使用温和的清洁剂进行清洁，并用干燥的软布擦干。
2. 将待处理的样品放置在干燥箱内并关闭门。
请确保门完全关闭，以免热空气外泄。
3. 打开干燥箱的电源开关，并设置所需的温度和湿度。
请注意，不同的样品和实验要求可能需要不同的参数设置。
4. 确认温度和湿度设置后，按下启动按钮，干燥箱将开始工作。
5. 在设定的时间到达之后，干燥箱将自动停止工作。
此时，请关闭电源开关，并等待干燥箱内的温度下降。
6. 在取出样品之前，请确保温度已经降低到安全范围，避免烫伤。
7. 取出样品后，关闭干燥箱并拔掉电源插头。
四、维护与保养1. 在日常使用中，定期清洁干燥箱的内部和外部表面。
使用温和的清洁剂和软布擦拭，避免使用腐蚀性或磨损性清洁剂。
2. 定期检查和更换干燥箱的滤芯，以确保空气的通畅和干燥效果的良好。
3. 如果干燥箱长时间没有使用，请将其断电并移动到干燥、通风的地方进行存放，避免湿气对设备的损害。
4. 在使用干燥箱过程中，如有任何异常现象或故障，请立即停止使用，并寻求专业技术人员的帮助。
五、注意事项1. 在操作干燥箱时，请始终遵循设备的操作说明书和相关安全规定。
2. 如果对干燥箱的设置和操作有任何疑问，请联系相关技术人员或厂商进行咨询和指导。
3. 在进行长时间实验时，请定期检查设备的工作状态，并及时采取必要的维护和保养措施。
真空干燥箱使用说明书
真空干燥箱使用说明书Operating Instruction Manual of V acuum Dry Box一、适用范围本产品适用于厂矿企业、大专院校、科研单位等实验室在真空条件下对物品进行干燥、加热处理。
在真空干燥箱内对物品真空加温，真空干燥箱具有以下优点：①可降低干燥温度、缩短干燥时间。
②避免一些物品在常规条件下加热氧化、尘粒破坏以及加热空气杀死生物细胞。
Ⅰ. Scope of applicationIt is suitable for drying and heating articles in vacuum conditions in the laboratories of industrial and mining enterprises, colleges and universities and R＆D institutions etc. Make vacuum heating for articles in vacuum dry box. The vacuum dry box has following advantages:①Could reduce the drying temperature, shorten the drying time.②A void some articles heated oxide, dust particle damage and the heating air kills the biological cells.二、结构特点真空干燥箱外形为卧式，箱体采用优质钢板经冲压、焊接制成。
箱体表面喷塑处理。
隔热层采用硅酸铝棉填充；箱门采用双层钢化玻璃门，可调节箱门的闭合松紧；工作室与玻璃门之间用模压耐高温硅橡胶密封圈，以保证箱门与工作室密封，大幅度提高了真空度。
DZF型为方形工作室。
Ⅱ. Structure characteristicsThe shape of vacuum dry box is horizontal type. The box body is make of high-quality steel plate with pressing and welding processing. The surface of box adopts plastic spraying treatment. Thermalprotective coating filled by alumina silica wool. The box door is made od double toughened glass, whech could regulate the open and close, degree of tightness of box door. The formed high-temperature resistance silicon rubber sealing washer used between work room and glass door for ensuring sealing between the box door and work room, which improved the vacuum degree greatly. DZF type has square workroom..三、安装调试1、安装：真空干燥箱应放置在具有良好的通风条件，无强烈震动的室内，在本仪器周围不可放有易然、易爆和腐蚀性气体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电热恒温鼓风干燥箱
（智能型带定时）
操
作
说
明
书河北长飞ຫໍສະໝຸດ 创科技有限公司一、使用方法
1、把需干燥处理的物品放入干燥箱内，关好箱门，把风门调节
旋钮旋到“ ”处。
2、把电源开关拨至“1”处，此时电源指示灯亮，温度控制器上 有数字显示。
3、智能温度控制器操作方法参照下面“6”进行操作使用、
4、根据不同物品不同的潮湿程度，选择不同的干燥箱时间，如 被干燥的物品比较潮湿，可旋转风门调节旋钮至“ ”处， 使箱内湿空气排出。
2）若有恒温定时功能 点击“设定”键，进入到温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值（先个位值闪烁） ，修改方法同上； 在点击“设定”键，进入到恒温时间设定状态，显示窗下排显示提示符“ST”,上排显示恒温设定值（先个位值闪烁） ；在点击“设 定”键，退出此设定状态，修改的设定值自动保存。 当恒温时间设定为“0”时，便是没有定时功能，控制器连续运 行，显示窗下排显示温度设定值；当设定时间不为“0”时，显
5、干燥结束后，如不马上取出物品，应先旋转风门调节旋钮把 风门关上，否则仍将风门打开，再把电源开关拨至“关”处，如 马上打开箱门取出物品，小心烫伤。
二、温度控制器操作说明
PV
2、温度及恒温时间的参看与设定
1）若无恒温定时功能： 点击“设定”键，进入到温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值（先个位值闪烁），可通过移位、增加、减小键修改到所需的设定值；在点击“设定”键，退出此 设定状态， 修改的设定值自动保存。 在此设定状态下若1分钟之 内无任何键按下，控制器会自动返回到正常显示状态。
