电线电缆介绍及质量判断

电线电缆介绍及质量判断
一、电线电缆知识 二、电缆的分类 三、电缆的命名 四、电线电缆质量的判断
一、电线电缆知识

电线电缆是指用于电力、通信及相关传输用途的材料。 “电线”和“电缆”并没有严格的界限。

通常将芯数少、产品直径小、结构简单的产品称为电线， 没有绝缘的称为裸电线，其他的称为电缆；
三、电缆的命名
产品的结构尺寸：导体应在电线中央，偏芯度 不应明显能看出，表面光泽发亮、外径均匀、 无颗粒、无黑焦物、无疙瘩和竹节变形，绝缘 体附着力好、有弹性。相反，则电线制造质量 不好。 （2）手摸 ① 好的电线导体柔韧性好耐弯折 ，可以弯折多次 而不易折断 。 ② 优良品质的电线电缆，用鼻子闻是无味或仅有 极轻微的不刺鼻的味道，劣质的因为在低档料 和回料中加入太多的辅剂味道刺鼻难闻。
V：（P）V（C）（聚氯乙烯） W：（地球）物（理）、皱纹护套、无（磁性）、（耐高）温、（野） 外、石油（用途代号） X：橡（力缆）、聚酰胺、橡（皮绝缘） Y：硬，园，油，氧，（耐）油，移动（用途代号），聚乙烯，压 Z：（聚）酯，纸，（电）钻，中型，综（合） YJ：交联聚乙烯绝缘 P2：铜带屏蔽 ZRK：系列代号，表示阻燃型控制电缆
（4）数字标记铠装层外被层或外护套


0无－－1联锁铠装纤维外被 2双层钢带聚氯乙烯外套 3细圆钢丝聚乙烯外套 4粗圆钢丝 5皱纹（轧纹）钢带 6双铝（或铝合金）带 8铜丝编织 9钢丝编织
（5）电缆命名总结
电线电缆的完整命名通常较为复杂，可 以说，只要写出电线电缆的标准型号规格， 就能明确具体的产品。
谢谢大家！

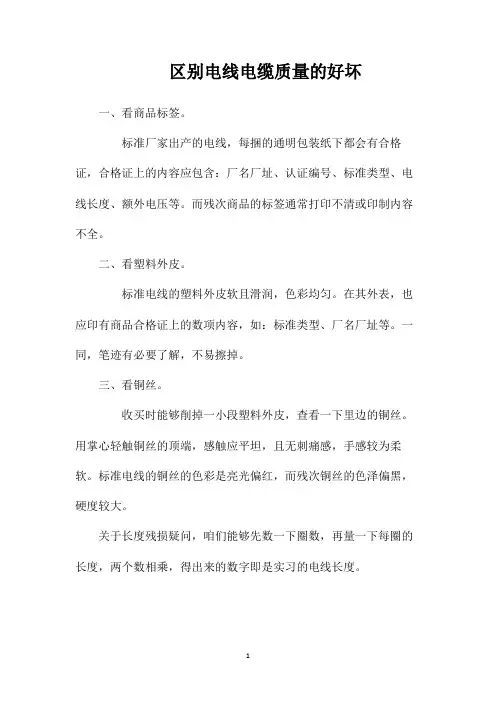

四、电线电缆质量的判断
（1）眼看： ① 产品和合格证上的标识、厂家3C认证号 ② 标签印刷字迹是否模糊，标识是否齐全，地址是 否不详或者模糊
③
产品材料的材质：铜芯颜色光亮、光彩柔 和、黄中偏红,表明所用的铜材质量较好, 而黄中发白、发黑则是低质铜材的反映； 绝缘体应有弹性，不易开裂，差的电线， 绝缘体容易撕裂和刮伤。
（6）常用电缆命名举例


YJV22-8.7／10 3×50 额定电压8.7／10kV铜芯交联聚乙烯绝缘钢带铠 装聚氯乙烯护套电力电缆 “额定电压8.7／10kV”——使用场合／电压等级 “铜芯”——导体材料（导体为铜时省略“T”） YJ--“交联聚乙烯绝缘”——绝缘材料 22--“钢带铠装”——铠装层材料及型式（双钢带 间隙绕包） V--“聚氯乙烯护套”——内外护套材料（内外护 套材料均一样，省写内护套材料） 3×50--导体芯数3芯，截面积50平方毫米
（2）电线电缆型号规格的解释及产品表 示方法
1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和 结构特点。如用Z代表纸（zhi）；L代表铝（lv）；Q代表铅（qian）； F代表分相（fen）；ZR代表阻燃（zuran）；NH代表耐火（naihuo）。 2.用数字表示外护层构成，有二位数字。无数字代表无铠装层，无外被层。 第一位数字表示铠装，第二位数字表示外被，如粗钢丝铠装纤维外被 表示为41。 3.电缆型号按电缆结构的排列一般依次序为：绝缘材料；导体材料；内护 层；外护层。; 4.电缆产品用型号、额定电压和规格表示。其方法是在型号后再加上说明 额定电压、芯数和标称截面积的阿拉伯数字。
外护套
纤维层 屏蔽层
半导体 填充物
内护套
绝缘层
导体
绝缘层



VLV22 -0.6／1 3×120+2×50 额定电压0.6／1kV铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护 套电力电缆 “额定电压0.6／1kV”——使用场合／电压等级 L--“铝芯”——导体材料 V--“聚氯乙烯绝缘”——绝缘材料 22--“钢带铠装”——铠装层材料及型式（双钢带间隙绕包） V--“聚氯乙烯护套”——内护套材料 3×120+2×50 --导体芯数5芯，其中截面积120平方毫米3 根，其中截面积50平方毫米2根，
钢带铠装
外套
绝缘层
内护套
填充物
导体
YC，YCW重型橡套软电缆

YCW 3×120+2×50 “铜芯”——导体材料（导体为铜时省略“T”） Y--“聚乙烯绝缘”——绝缘材料 C--“重型”——产品型式 W--“野外”——特征 3×120+2×50 --导体芯数5芯，其中截面积120平方毫米3 根，其中截面积50平方毫米2根，

1、产品名称中包括的内容 (1)产品应用场合或大小类名称； (2)产品结构材料或型式；

(3)产品的重要特征或附加特征。
（1）产品型号中字母所代表的意义
A：（聚）胺（脂），安（装），铝塑料护套（Alpeth） B：扁，半，编（织），泵、布、（聚）苯（乙烯），玻（璃纤维），补， 平行 C：车、醇、采（掘机）、瓷、重（型），船用，蓄电（池），磁充， 偿，（黄腊）绸，（三）醋（酸薄膜），自承式 D：带，（不）滴（流），灯，电，（冷）冻（即耐寒），丁（基橡 皮），镀 E：二（层），野（外），对称结构（代号），乙（丙橡皮）（EPR） F：（聚四）氟（乙烯），分（相），非（燃性），飞（机），泡沫聚乙 烯（YF） G：钢、沟、改（性漆）、管、高（压） H：合（金），环（氧漆），焊、花、通讯电缆（用途代号），H（H型， 即分相屏蔽结构），寒 J：绞、加（强），加（厚），锯，局（用）
K：（真）空，卡（普隆），控制，铠装，空心 L：铝、炉、腊（克）、沥（青）、（防）雷、磷 M：棉（纱）、麻、母（线）、帽、膜 N：（自）粘（性）、泥（炭）、（高阻）尼（线芯）、尼（龙）、耐 火 O：同轴（结构代号） P：排、（芯）屏（蔽）、配（线）、贫（泛浸渍，即干绝缘），信号电 缆（用途代号） Q：牵（引车）、漆、铅、轻（型）、气、汽（车），高（强度聚乙烯 醇缩） R：软、人（造）丝、日用（用途代号），（耐）热（化）。 S：刷，丝，射频（用途代号），双，钢塑料护层(Stalpeth)，低烟无卤 阻燃 T：铜、梯、特、通、陶、电梯、探 U：矿、棉（指石棉），矿用（用途代号）
④
用手拉导体能够轻易拉出，对绝缘和护套强烈 弯折颜色变白，说明塑料的质量很差；绝缘是 很难用指甲剥离的，轻易能够剥离说明塑料的 等级低下。 （3）通过工具测量 ① 通过尺寸测量：尺寸测量包括测量电线电缆的 外径、导体外径、护套、绝缘、铜带、钢带等 电线电缆的组成的尺寸，可以初步判断电线电 缆的质量，有没有偷工减料，电缆长度的误差 ±5%，电缆线芯直径误差±0.02%；尺寸测量 检查关键要熟悉电线电缆标准规定的尺寸和结 构组成，测量工具一般为游标卡尺和千分尺。
（3）电力电缆型号各部分的代号及其含义



1.绝缘种类：V代表聚氯乙稀；X代表橡胶；Y代表聚 乙烯；YJ代表交联聚乙烯；Z代表纸。 2.导体材料：L代表铝；T（省略）代表铜。 3.内护层：V代表聚氯乙稀护套；Y聚乙烯护套；L铝 护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。 4.特征：D不滴流；F分相；CY充油；P贫油干绝缘； P屏蔽；Z直流。 5.控制层：0无；2双钢带；3细钢丝；4粗钢丝。 6.外被层：0无；1纤维外被；2聚氯乙稀护套；3聚乙 烯护套。 7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH。
③
②
③
通过称重：称重量，质量好的电线，一般都在 规定的重量范围内，如常用的截面积为1.5 mm2的塑料绝缘单股铜芯线，每100 m重量为 1.8-1.9 kg,2.5 mm2的塑料绝缘单股铜芯线，每 100 m重量为2.8-3.0 kg，4.0 mm2的塑料绝缘 单股铜芯线.每100 m重量为4.1-4.2 kg等。质 量差的电线重量不足、要么长度不够、要么电 线铜芯较细；称重工具一般为台秤。 通过导体电阻测量：对于劣质导体鉴别的最好 方法是采测量导体电阻，测量工具是电桥，测 量时可以对成圈或成盘产品进行测量后按米数 换算。 (R=ρL/S）或者查标准电缆每米的电阻 值。铝的电阻率ρ=0.0294Ωmm2/m,铜的 电阻率ρ=0.01851 Ω·mm2/m（常温20℃
下）
判断质量的口诀
细看标签印刷样，字迹模糊址不详。 用手捻搓绝缘皮，掉色、掉字差质量。 再用指甲划、掐线，划下、掉皮线一般。 反复折弯绝缘线，三至四次就折断。 用火点燃线绝缘，离开明火线自燃。 线芯常用铝和铜，颜色变暗光泽轻。 细量内径和外径，再称重量看皮松。
①
②
③ ④ ⑤ ⑥ ⑦
细看标签印刷样，字迹模糊址不详。是指看标签和绝缘外皮上 的印刷字样，如果有错别字或印刷深浅不一、字样模糊，要引 起注意。 用手捻搓绝缘皮，掉色、掉字差质量。是指用手指搓揉绝缘外 皮，有些劣质绝缘电线外皮容易掉色，特别是红色线更会出现 这种问题，经搓揉后手指上留下线皮颜色或印在线皮上的字被 擦掉的一般是劣质线。 再用指甲划、掐线，划下、掉皮线一般。是指用指甲划、掐绝 缘外皮，能划下、掐下来一块的一般是劣质线。 反复折弯绝缘线，三至四次就折断。是指反复弯折绝缘电线， 劣质线绝缘层一般材质很差，弯折3~4次后其绝缘层就会断裂。 用火点燃线绝缘，离开明火线自燃。是指点燃绝缘层，离开明 火后能自燃的是劣质线。 线芯常用铝和铜，颜色变暗光泽轻。是指看线芯颜色，劣质线 颜色灰暗且无金属光泽。 细量内径和外径，再称重量看皮松。是指如果通过以上6种方法 还不能确定，还可以测量绝缘电线外径和线芯直径，允许误差 是±0.02%，实测数值如果超过允许误差，基本上就是劣质绝 缘电线。
