通过串并口进行双机通讯的接线方法
双机间的串口双向通信设计
双机间的串口双向通信设计双机间的串口双向通信设计是一种常见的数据传输方式，常用于微控制器与外设之间的通信。
在这种设计中，一台计算机或控制器作为主机发送数据，另一台计算机或设备作为从机接收数据。
下面将详细介绍双机间串口通信的设计流程和步骤。
1.串口选择首先，需要确定双机间通信所采用的串口类型，常见的串口包括RS232、RS485、USB等。
根据实际情况选择合适的串口类型。
2.硬件连接在确定好串口类型后，将两台计算机或控制器的串口通过串口线连接起来。
一般来说，主机的发送线（TX）连接到从机的接收线（RX），主机的接收线（RX）连接到从机的发送线（TX）。
确保连接稳固可靠。
3.通信协议通信协议是双机间串口通信的重要组成部分，它规定了数据的格式、传输方式和传输顺序等信息。
常见的通信协议有ASCII码、Modbus、CAN 等。
根据通信需求选择合适的通信协议，并确保双方的通信协议一致。
4.数据打包与解包在数据传输之前，需要将要发送的数据打包成一定的格式。
例如，可以使用数据头、命令、校验码等字段将数据组织起来。
接收方在接收到数据之后，需要将数据进行解包，还原出原始数据。
5.数据传输流程数据传输的流程一般包括发送方发送数据和接收方接收数据两个步骤。
发送方在发送数据之前，需要先打包数据，然后通过串口发送数据包。
接收方在接收到数据后，需要先解包数据，然后进行相应的处理。
6.错误检测与纠错在进行双机间串口通信时，为了保证数据的可靠传输，可以采用一些错误检测和纠错的方法。
例如，可以使用CRC校验或奇偶校验等方式进行数据的完整性检测。
如果发现数据错误，可以采取相应的纠错措施。
7.控制流程在双机间串口通信中，还可以通过控制流程来控制通信的开始和结束。
例如，可以通过发送方发送控制字节来告知接收方数据的开始和结束。
接收方在接收到控制字节后，根据控制字节进行相应的处理。
8.实时性要求在一些实时性较高的应用中，需要考虑数据传输的实时性。
串口交叉线实现2台计算机通信步骤
一、串口交叉线实现2台计算机通信步骤1、制作交叉电缆步骤（1）使用DB-9针的RS-232C连接器和9芯电缆制作交叉线，制作方法按照空Modem 的连接规则，如图1.1.2所示。
图1.1.2 DB-9针空Modem连线在实际应用中，交叉线缆制作可以使用最简单的三线连接方式，如图1.1.3所示，相对的发送和接收针脚需要交叉相连，信号地SIG相连。
图1.1.3 RS-232C接口的简单连接方式步骤（2）使用万用表对各连接线进行测量，确认制作的电缆线是否已可用。
2、直连两台计算机步骤（1）使用“交叉线”连接两台计算机的串行口1（COM1口），也可以是串口2（COM2口），但要记录好每台计算机各使用的串口号。
步骤（2）启动两台计算机。
注：一定要先接线后开计算机，而且当计算机处在开机状态时，不要插拔串口，以免烧坏串口电路。
3、设置主机步骤（1）在Windows2000操作系统中，单击“开始”’“设置”’“网络和拨号连接”，打开如图1.1.4所示的窗口界面。
图1.1.4 网络和拨号连接窗口界面步骤（2）双击“新建连接”图标，进入“网络连接向导”，单击“下一步”。
步骤（3）设置网络连接类型，选择第5项“直接连接到另一台计算机(C)”，然后单击“下一步”，如图1.1.5所示。
图1.1.5 设置使用串行接口直连两台计算机步骤（4）设定此计算机为主机，并单击“下一步”，如图1.1.6所示。
图1.1.6 设置计算机为主机步骤（5）选择连接设置，设置通讯端口（COM1）或（COM2）作为通讯连接的设备，然后单击“下一步”，如图1.1.7所示。
注：所设置的通讯端口必须与串行线所接的计算机端口一致。
图1.1.7 设置串行通讯的连接设备步骤（6）允许连接到主机的用户为“Guest”，即设置客户机可以连接到主机，然后单击“下一步”，如图1.1.8所示。
图1.1.8 指定Guest用户可以连接到主机步骤（7）设置主机连接名为“传入的连接”，单击“完成”配置完主机的网络连接。

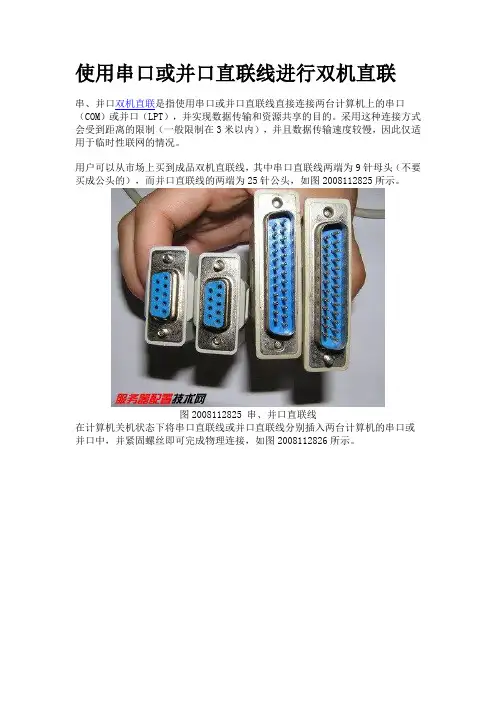

使用串口或并口直联线进行双机直联
使用串口或并口直联线进行双机直联
串、并口双机直联是指使用串口或并口直联线直接连接两台计算机上的串口（COM）或并口（LPT），并实现数据传输和资源共享的目的。
采用这种连接方式会受到距离的限制（一般限制在3米以内），并且数据传输速度较慢，因此仅适用于临时性联网的情况。
用户可以从市场上买到成品双机直联线，其中串口直联线两端为9针母头（不要买成公头的），而并口直联线的两端为25针公头，如图2008112825所示。
图2008112825 串、并口直联线
在计算机关机状态下将串口直联线或并口直联线分别插入两台计算机的串口或并口中，并紧固螺丝即可完成物理连接，如图2008112826所示。
图20081112826 接插并口直联线。
串口交叉线实现2台计算机通信步骤
一、串口交叉线实现2台计算机通信步骤1、制作交叉电缆步骤（1）使用DB-9针的RS-232C连接器和9芯电缆制作交叉线，制作方法按照空Modem 的连接规则，如图1.1.2所示。
图1.1.2 DB-9针空Modem连线在实际应用中，交叉线缆制作可以使用最简单的三线连接方式，如图1.1.3所示，相对的发送和接收针脚需要交叉相连，信号地SIG相连。
图1.1.3 RS-232C接口的简单连接方式步骤（2）使用万用表对各连接线进行测量，确认制作的电缆线是否已可用。
2、直连两台计算机步骤（1）使用“交叉线”连接两台计算机的串行口1（COM1口），也可以是串口2（COM2口），但要记录好每台计算机各使用的串口号。
步骤（2）启动两台计算机。
注：一定要先接线后开计算机，而且当计算机处在开机状态时，不要插拔串口，以免烧坏串口电路。
3、设置主机步骤（1）在Windows2000操作系统中，单击“开始”’“设置”’“网络和拨号连接”，打开如图1.1.4所示的窗口界面。
图1.1.4 网络和拨号连接窗口界面步骤（2）双击“新建连接”图标，进入“网络连接向导”，单击“下一步”。
步骤（3）设置网络连接类型，选择第5项“直接连接到另一台计算机(C)”，然后单击“下一步”，如图1.1.5所示。
图1.1.5 设置使用串行接口直连两台计算机步骤（4）设定此计算机为主机，并单击“下一步”，如图1.1.6所示。
图1.1.6 设置计算机为主机步骤（5）选择连接设置，设置通讯端口（COM1）或（COM2）作为通讯连接的设备，然后单击“下一步”，如图1.1.7所示。
注：所设置的通讯端口必须与串行线所接的计算机端口一致。
图1.1.7 设置串行通讯的连接设备步骤（6）允许连接到主机的用户为“Guest”，即设置客户机可以连接到主机，然后单击“下一步”，如图1.1.8所示。
图1.1.8 指定Guest用户可以连接到主机步骤（7）设置主机连接名为“传入的连接”，单击“完成”配置完主机的网络连接。
51单片机双机串行通信设计
51单片机双机串行通信设计51单片机是一款广泛应用于嵌入式系统中的微控制器，具有高性能和低功耗的特点。
在一些场景中，需要使用51单片机之间进行双机串行通信，以实现数据传输和协同工作。
本文将介绍51单片机双机串行通信的设计，包括硬件连接和软件编程。
一、硬件连接1.串行通信口选择：51单片机具有多个串行通信口，如UART、SPI 和I2C等。
在双机串行通信中，可以选择其中一个串行通信口作为数据传输的接口。
一般来说，UART是最常用的串行通信口之一，因为它的硬件接口简单且易于使用。
2.引脚连接：选定UART口作为串行通信口后，需要将两个单片机之间的TX（发送）和RX（接收）引脚相连。
具体的引脚连接方式取决于所使用的单片机和外设，但一般原则上是将两个单片机的TX和RX引脚交叉连接。
二、软件编程1.串行通信初始化：首先需要通过软件编程来初始化串行通信口。
在51单片机中，可以通过设置相应的寄存器来配置波特率和其他参数。
具体的初始化代码可以使用C语言编写，并根据所使用的开发工具进行相应的配置。
2.发送数据：发送数据时，可以通过写入相应的寄存器来传输数据。
在51单片机中，通过将数据写入UART的发送寄存器，即可将数据发送出去。
发送数据的代码通常包括以下几个步骤：(1)设置发送寄存器；(2)等待数据发送完成；(3)清除数据发送完成标志位。
3.接收数据：接收数据时，需要通过读取相应的寄存器来获取接收到的数据。
在51单片机中，可以通过读取UART的接收寄存器，即可获取到接收到的数据。
接收数据的代码通常包括以下几个步骤：(1)等待数据接收完成；(2)读取接收寄存器中的数据；(3)清除数据接收完成标志位。
4.数据处理：接收到数据后，可以进行相应的数据处理。
根据具体的应用场景，可以对接收到的数据进行解析、计算或其他操作。
数据处理的代码可以根据具体的需求进行编写。
5.中断服务程序：在双机串行通信中，使用中断可以提高通信的效率。
通过电话线双机互联
通过电话线双机互联时下，许多朋友都购买了高性能的微机，但大多数情况下仍然是单机使用，效率不高，随着电话通信设备的普及，通过电话线进行联网，传输数据成了许多电脑爱好者的渴望，下面就利用Windows NT Workstation 4.0作服务器进行联接的办法作一介绍。
一、硬件设备1 空余串行通信口(COM)2 调制解调器：(在此为外置)将调制解调器的信号电缆线分别接在串行通信口和调制解调器上，引入调制解调器的直流工作电源，将墙上的电话线插入调制解调器上的LINE口，电话机接在调制解调器上的PHONE口，硬件连接即告完成。
二、服务器软件的设置1 假定Windows NT Workstation 4.0已完成安装。
2 安装网络远程访问服务(RAS)。
打开调制解调器电源，启动Windows NT Workstation 4.0后，双击我的电脑，再双击我的电脑框中的控制面板，控制面板的内容即展示出来，远程访问服务的大部分设置均在控制面板程序中完成。
a 串行端口设置对调制解调器所连接的串行通信口进行设定，单击调制解调器所连接的通信口，单击配置双击端口，设置端口的波特率为115200，数据位8位，奇偶校验无，停止位1，数据流控制可依设备情况选择软件控制或硬件控制，设置完后，单击确定，完成端口设置。
b.调制解调器设置双击控制面板中的调制解调器项，调制解调器设置即被打开，单击添加，添加程序自动检测COM1口和COM2口，查找已连接的调制解调器，检测完后，即提示操作者指定调制解调器类型，无添加磁盘，则视为标准调制解调器，如有添加磁盘，单击从磁盘添加，选取所要添加的调制解调器，最后单击完成，即完成调制解调器的添加。
返回调制解调器设置单击属性按钮，配置调制解调器属性：传送速度115200，连接数据位，奇偶校验位无，停止位1，最后单击确定钮，重新启动计算机，使设定配置生效。
c 网络设定在此，可以选用NETBEUI通信协议、工作组名称、计算机名，选取远程访问服务。
双机互联--怎样实现两台电脑的通信
采用直接电缆通过计算机的串口或并口进行连接也是实现双机直联的一种常用解决方案。相对于使用网卡连接而言，这种方案对于联网质量要求不是很高的用户比较实用，其优点主要是连接方便和费用低廉。但是它也有不足之处：连接距离相对较短，并口电缆线长度最好不要超过3米；采用串口电缆相连时，传输数据的速度可能较慢。
二、利用红外线实现双机文件传输功能
用红外线口也可以将两台电脑连接起来。红外线联机其实仍属于电缆连接的范畴，只不过省去了用于直接电缆连接的串行或并行电缆线。一般笔记本电脑都有红外口，台式电脑也可以用于红外线通信，但是需要另配一个红外线适配器。有了红外适配器，台式电脑可拥有与笔记本电脑一样的红外线通信功能。
双机互联方法很多，你可以使用两块以太网卡，通过非屏蔽双纹线(UTP)连接；也可以通过串口或并口直接连接，或使用USB接口连接，还可以利用计算机的红外线接口无线连接以及通过两台MODEM通过拨号实现远程共享等等。
一 、使用USB线双机互联
使用USB线双机互联是最新的双机互联方法，它借助于专用的USB线通过两台计算机的USB口连接后再实现数据交换，不仅传输速率大大超越传统的串口/并口（最高可达6Mb/s，一般情况下也可超过4Mb/s），而且实现真正的即插即用。
首先必须正确安装台式电脑和笔记本电脑的红外线驱动程序。在Windows 98系统里红外线设备是即插即用设备，一般在BIOS里开启红外线功能后系面是双机互联的最后一步同样也是最难的一步：网络设置。这里我同样以WIN98下的网络设置为例。 首先我们要检查系统的网络组件是否已安装完全：在桌面上选定“网上邻居”，点右键打开其属性，在配置列表中是否有如下几项：REALTEK8139 NETWORK ADAPTER (网卡)，MICROSOFT网络客户(服务)，TCP/IP协议(协议)，MICROSOFT网络上的文件与打印机共享服务(服务)。要连接一个局域网并共享资源，以上组件是必不可少的，如果没有可在此处直接添加。 然后是设置IP地址，选择“TCP/IP-à REALTEK8139 NETWORK ADAPTER”（即网卡的TCP/IP协议设置），打开其属性，在IP地址栏中输入“192,168,0，1”，子网掩码为“255,255,255,0”，然后点击“确定”，回到“网络”主画面(另外一台电脑的IP地址为“192,168,0，2”，子网掩码一样)，在标识项中，你应该为两台计算机输入各自不同的名称，但其工作组应相同，在访问控制项中选取共享级，点击“确定”，再根据提示重新启动计算机。 待重新启动电脑时要注意进行网络登录。电脑完成启动进入Win98界面，在“我的电脑”中用鼠标右键选中需要共享的驱动器或文件夹，单击快捷菜单中的“共享”，在对话框中输入共享名，按需要设置共享类型和访问口令。这时，驱动器或文件夹会出现一个手掌，表示已经共享。现在我们就可以通过网上邻居象使用本机资源一样访问另外一台计算机了。
双机互联解决方案之完全篇
双机互联解决方案之完全篇随着计算机的普及，现在的家庭拥有一台计算机已经不是很希奇的事了，但有些家庭已经拥有了2台甚至两台以上的计算机，由于工作或娱乐的需要，有必要将他们联起来。
这就是我们今天的话题：多种双机的解决方案。
但是联机的方式有很多，从最古老的有串并口双机通讯，现代点的有网卡互连和USB互连还有通过HUB或交换机以及路由器互联，先进点的有无限HUB互联和红外线互连。
你可以根据你的经济能力和个人爱好选择其中的一种来进行。
下面展开我们的话题：1．串并口双机互联：这种互联的特点在于价格极便宜、结构简单。
不过这种连接方式不适用，传送速度很慢已经被淘汰了。
如果有些玩家想怀旧一下的话还是可以做一做的。
直接电缆连接既可以利用串口实现也可以利用并口来实现。
首先，准备连接电缆，需串口线或并口线一根。
电缆可以自己制作，其中9针对9针的串口线最简单，只需三根连线，采用2—3、3—2、5—5的方法焊接即可；9针对25针的串口线采用2—3、3—2、5—7的方法焊接；25针对25针的串口线采用2—3、3—2、7—7的方法焊接。
并口线则需11根线相连，它在电脑配件市场比较常见，花费不足十元，也可自行制作。
按照2—15、3—13、4—12、5—10、6—11、10—5、11—6、12—4、13—3、15—2、25—25的方法焊接即可。
做好线后，将两机连接起来，可采取并口对并口，或串口对串口两种方式连接。
并口连接速度较快，但两机距离不能超过5米；串口连接速度较慢，但电缆制作简单，两机距离可达10米。
考虑到联机速度的需要，机器又处于同一办公室，宜尽量采用并口电缆连接下面我就简单的介绍一下串并口互联线的制作以及配置。
（注：这个最好在Win98下进行）：首先是主机的配置：在Windows中首先要安装的是“通讯”中的“直接电缆连接”如图1，图1同时在“控制面板”里双击“网络”图标，将“主网络登陆”方式选择为“Microsoft网络用户”如图2，图2并且添加和设置“文件与打印机共享”服务如图3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通过串并口进行双机通讯在两台微机距离不太远(比如不超过20米)的情况下，可考虑通过计算机的并行口或RS-232串行口直接对接实现通讯。
采用端口连接双机进行数据传输，不需要网卡，不需要调制解调器，是一种通讯和数据传输的简单易行的好方法。
1．硬件连接两台微机进行点对点通讯，硬件上要用连接线将并口或串口连接起来，然后在通讯软件的支持下实现，因此首先要制作一条并口或串口线缆。
(1)串并口的引脚功能：①25针并行口插口的针脚功能：针脚功能针脚功能1 选通(低电平) 14 自动换行(低电平)2～9 数据线15 错误(低电平)10 确认(低电平) 16 初始化(低电平)11 忙(BUSY) 17 选择输入(低电平)12 缺纸(PE) 18 地线(GND)13选择(SLCT)②25针串行口插口的针脚功能：针脚功能针脚功能1、10 未用11 数据发送(-)2 发出数据(TXD) 12～17 未用3 接受数据(RXD) 18 数据接收(＋)4 请求发送(RTS) 19 未用5 清除发送(CTS) 20 数据终端准备好(DTR)6 数据准备好(DSR) 21 未用7 信号地线(SG) 22 振铃指示(RI)8 载波检测(DCD) 23～24 未用9 发送返回25 接收返回(-)③9针串行口的针脚功能。
针脚功能针脚功能1 载波检测(DCD) 6 数据准备好(DSR)2 接受数据(RXD) 7 请求发送(RTS)3 发出数据(TXD) 8 清除发送(CTS)4 数据终端准备好(DTR) 9 振铃指示(RI)5 信号地线(SG)(2)通讯电缆制作原理：①串行通讯电缆的制作方法：无论是9孔插头，还是25孔插头，其串行通讯电缆连接时都遵循下列对接关系：SG←→SGTXD←→RXD RXD←→TXDRTS←→CTS CTS←→RTSDTR←→DSR DSR←→DTR根据上述对接关系，就可以非常方便地连接串行通讯电缆。
图1、图2、图3给出了9孔插头和25孔插头的电缆接线示意图。
9针口<->9针口 9针口<->25针口 25针口<->25针口5 5 5 7 7 73 2 3 3 2 37 8 7 5 4 56 4 6 20 6 202 3 2 2 3 28 7 8 4 5 4 4 6 4 6 20 6图1②并行通讯电缆的制作方法：计算机上的并行口(LPT)为25芯接口，需要选用2个25针插头来进行连接。
25针 25针---------------------------------2 153 134 125 106 1115 213 312 410 511 625 25 (Ground-Ground)图2注意事项：·为了保证传输的信号正确、完整，导线的长度最好不要超过2米；并且宜选用计算机专用电缆。
·导线必须焊接到所对应的位置，焊头连接必须牢固，并且注意不要短路。
·对于串行通讯电缆，也可使用9针到25针转换接头来连接其中的一个或两个串口。
·电脑商店也有卖“串口通讯电缆”和“并口通讯电缆”的，购买时要注意弄清楚是微机与微机相连的还是微机与外设相连的，这两种线的内部接法有点不同，弄错了会造成通讯失败。
·不用于连接电缆的接头(如1、9接头等)宜悬空。
这一点对于自己改造从电脑商店买来的所谓“串行通讯电缆”和“并行通讯电缆”尤其重要。
·并口线不可能太长，串口线速率又较慢。
因此本法所制电缆只适合于那些放得很近并有空闲串并口的微机。
对于随身携带笔记本电脑要与其它计算交换数据的用户，本法最适合。
2．通讯软件设置把串行或并行电缆两端插到两台机器对应端口上，还不能立即进行数据通讯，还必须有通讯软件的支持。
能够实现两机互联直接通讯的软件很多，常用的有以下几种，可根据需要择一而用之。
（1）DOS下用串并口电缆进行双机通讯的设置：DOS下两台微机只能以客户机/服务器的方式通讯。
①客户机端的设置：在Config.sys中加入device=C:＼DOS＼Interlnk.exe，并确保C盘根目录下的DOS子目录中有Interlnk.exe，若没有，应重新安装DOS或用软盘将该文件从其它有的机器上拷贝过来。
修改完后重新启动计算机，如果服务器端已准备好，就会看到作为服务器的微机上各个驱动器盘符已映射到本机上。
如果要查看当前的联机通讯状况，在DOS下键入Interlnk回车即可，显示画面将与系统启动联机时一样。
②服务器端的设置：在DOS环境下运行Intersvr.exe程序，就进入了服务器画面。
此时可看到作为服务器的微机与客户机上各驱动器盘符和打印机端口的对应情况。
按下Alt+F4可退出服务器功能。
③进行数据通讯：当服务器端已准备好(进入了Intersvr的画面)，在客户机端运行Interlnk.exe程序，可再次看到映射盘符对应情况。
此时客户机可以将服务器上映射过来的驱动器当作本地驱动器处理，进行两台微机间的数据传送。
当两台微机间有数据传送时，服务器画面上会显示出当前使用的驱动器、读写状态和传输速率。
④注意事项：·在客户机的Config.sys中设置足够大的Lastdrive值，否则服务器方的驱动器可能不能全部映射到客户端。
·建议将Interlnk.exe放到Config.sys的最后一行以免影响其它已有虚拟驱动器的盘符。
·如果想共享光驱，需要将服务器端Autoexec.bat中的命令加上参数“/S”。
·在数据传输过程中不可退出Intersvr程序，否则会造成传输失败。
·Interlnk.exe和Intersvr.exe是MS-DOS 6.0以后才附带的工具程序，这就要求通讯的双方至少有一方使用的是MS-DOS 6.0以上版本的操作系统。
·在Windows的DOS窗口中运行Intersvr时不宜再有其它的Windows程序在后台运行(Intersvr要求独享资源) 。
（2）Windows 95/98下用串并口电缆进行双机通讯的设置：Windows 95/98提供了更好的双机通讯方法——“直接电缆连接”。
利用该程序不仅实现了方便的资源共享，而且通讯双方都可以运行后台程序，实现真正的多任务。
在Windows 95/98下提供文件共享功能的微机叫“主机”，访问主机的微机叫“客户机”。
如果主机是局域网上的微机，客户机还可通过主机访问网络上的资源。
①设置主机和客户机：·如果没有安装“直接电缆连接”，装入Windows 95安装盘，依次单击以下项目：开始、设置、控制面板、添加/删除程序、安装Windows、通讯、详细资料、直接电缆连接、确定即可。
·单击“附件”菜单中的“直接电缆连接”。
·单击“更改”。
·用作主机的选“主机”项，用作客户机的选“客户机”。
·设置端口。
用作主机的微机还要进一步共享的文件夹：·启动“资源管理器”。
·在“资源管理器”中单击需要共享的文件夹。
·在“资源管理器”文件菜单中，单击“属性”。
·单击“共享”，单击“共享为”。
·设置“访问类型”和“口令”，单击“确定”。
②客户机与主机的连接：·分别在主机和客户机中单击“附件”的“直接电缆连接”。
·主机单击“侦听”，客户机单击“连接”。
③数据收发：主机与客户机连接好后，客户机就可以使用主机上的资源，包括网络资源；也可以把客户机上资料传入主机。
在收发数据时，主机也可以进行其它后台操作，这是DOS下的通讯软件所不能做到的。
（３）Norton Commander下串并口电缆双机通讯设置：Norton Commander提供的Link也可连接两台微机，实现联机通讯。
具体操作如下：①在客户机运行NC：在系统提示符下运行NC，按F9键进入NC的主菜单，选择Left或Right中的Link项，屏幕显示如图3所示的窗口。
在这个窗口里，根据连接的端口进行选择，然后选择Slave，将光标移到Link处并回车。
图3②在主机运行NC：在主机运行NC后也出现图3所示窗口，根据实际连接的选择端口，然后选择Master，将光标移到Link处并回车。
这样，两台机器就连接好了，可以在主机上通过左（或右）面板访问客户机各驱动器上的数据。
利用NC作为两机间的通讯软件，其优点是可对客户机上各驱动器上的数据进行访问，包括CD-ROM。
但也有许多不足，如在通讯期间，客户机不能作任何操作；在主机上，只能用NC面板上提供的操作命令对从机被连接的驱动器中的数据进行操作，功能很有限；不能运行被连接盘上的可执行文件，也不能对被连接盘上的文本文件进行编辑。
2.通过网卡进行双机通讯用串并口线缆虽然方便，价格便宜，但连接距离较短（一般只有几米），且只能连接两台微机，多一台就无能为力了。
利用网卡进行双机通讯一是真正做到了资源共享，连网的计算机处于平等的地位，二是设置灵活，可根据不同软件的要求，选用不同的协议，三是连接距离较远，可达150米，四是扩充方便，要连接新的设备，只要将其串接起来即可。
1.硬件连接利用网卡进行双机通讯，根据使用的通讯线缆不同，有两种硬件连接方式，一种是同轴电缆加网卡进行双机通讯，另一种是用双绞线加网卡进行双机通讯。
(1)同轴电缆和网卡的安装：同轴电缆可以购买做好了接头的那种，也可以自己动手做。
关闭电脑，把网卡插到空闲的ISA插槽中，把T形接头一端接到网卡上，拧好。
一端接上终端电阻，最后一端与同轴电缆连接，再接到另一台电脑的T形头上。
另一台电脑也照此连接即可。
(2)双绞线和网卡的安装：用双绞线连接两台电脑更廉价、可靠。
目前，组建局域网普遍采用的通讯介质是五类双绞线，下面就以八芯五类双绞线为例，简单介绍一下双绞线与各种网络设备连接时的压接线序。
为方便叙述，以下对各线芯按颜色进行编号。
八芯五类双绞线分为四个线对，线色如下表。
1 2 3 4 5 6 7 8橙白橙绿白绿蓝白蓝棕白棕另外，再让我们来看看网卡上的RJ45插座、RJ45插头和HUB中的RJ45插座的信号引脚是如何定义的，见下表。
引脚网卡RJ45插座信号RI45插头及RJ45插座(HUB)1 TX+（发送） RX+（接收）2 TX-（发送） RX-（接收）3 RX+（接收） TX+（发送）4 未使用未使用5 未使用未使用6 RX-（接收） TX-（发送）7 未使用未使用8 未使用未使用由表中可看出，网卡上的1、2脚用于发送数据，3、6脚用于接收数据，4、5、7、8不用，HUB的RJ45插座正好与之相反。
其实只要让第一块网卡的1、2脚与第二块网卡的3、6脚，第一块网卡的3、6脚与第二块网卡的1、2脚相连即可(图4)。
