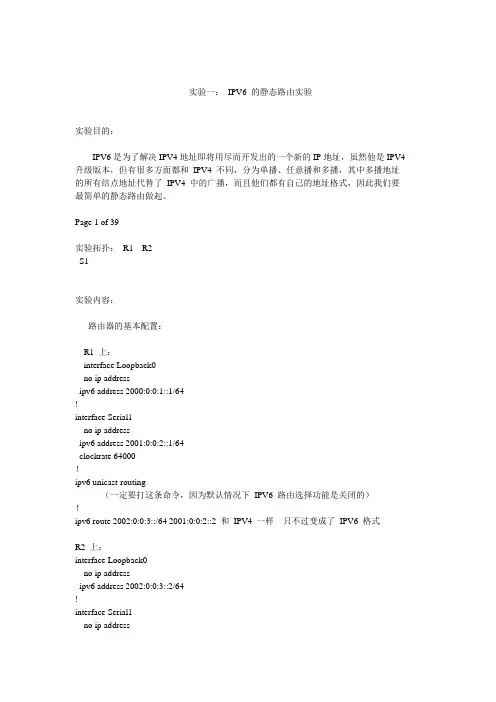

ciscoIPV6实验手册

ciscoIPV6实验手册

实验一：IPV6 的静态路由实验实验目的：IPV6是为了解决IPV4地址即将用尽而开发出的一个新的IP地址，虽然他是IPV4 升级版本，但有很多方面都和IPV4 不同，分为单播、任意播和多播，其中多播地址的所有结点地址代替了IPV4 中的广播，而且他们都有自己的地址格式，因此我们要最简单的静态路由做起。

Page 1 of 39实验拓扑：R1 R2S1实验内容：路由器的基本配置：R1 上：interface Loopback0no ip addressipv6 address 2000:0:0:1::1/64!interface Serial1no ip addressipv6 address 2001:0:0:2::1/64clockrate 64000！ipv6 unicast-routing（一定要打这条命令，因为默认情况下IPV6 路由选择功能是关闭的）！ipv6 route 2002:0:0:3::/64 2001:0:0:2::2 和IPV4 一样只不过变成了IPV6 格式R2 上：interface Loopback0no ip addressipv6 address 2002:0:0:3::2/64!interface Serial1no ip addressPage 2 of 39ipv6 address 2001:0:0:2::2/64!ipv6 unicast-routing!ipv6 route ::/0 2001:0:0:2::1 （这里用：：/0 表示默认静态路由）R1 上的路由表：用sh ipv6 route 打开rack01#sh ipv routeIPv6 Routing Table - 9 entriesCodes: C - Connected, L - Local, S - Static, R - RIP, B - BGPU - Per-user Static routeI1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summaryO - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2C 2000:0:0:1::/64 [0/0]via ::, Loopback0L 2000:0:0:1::1/128 [0/0]via ::, Loopback0C 2001:0:0:2::/64 [0/0]via ::, Serial1L 2001:0:0:2::1/128 [0/0]via ::, Serial1S 2002:0:0:3::/64 [1/0]via 2001:0:0:2::2L FE80::/10 [0/0]via ::, Null0L FF00::/8 [0/0]via ::, Null0我们可以看到有一条S 的路由，是我们写的，他的管理距离是1，下一条是R2的S1 口。

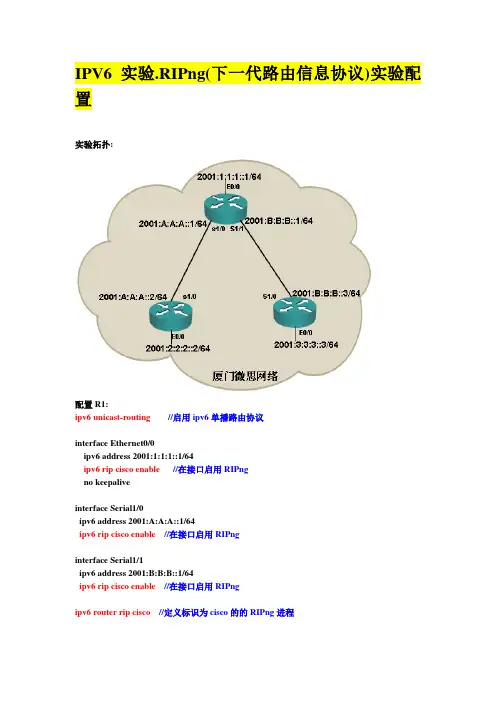

IPV6 RIP ng 实验(CCNP模拟器)

IPV6 RIP ng 实验(CCNP模拟器)

IPV6 实验.RIPng(下一代路由信息协议)实验配置实验拓扑:配置R1:ipv6 unicast-routing //启用ipv6单播路由协议interface Ethernet0/0ipv6 address 2001:1:1:1::1/64ipv6 rip cisco enable //在接口启用RIPngno keepaliveinterface Serial1/0ipv6 address 2001:A:A:A::1/64ipv6 rip cisco enable //在接口启用RIPnginterface Serial1/1ipv6 address 2001:B:B:B::1/64ipv6 rip cisco enable //在接口启用RIPngipv6 router rip cisco //定义标识为cisco的的RIPng进程配置R2:ipv6 unicast-routinginterface Ethernet0/0ipv6 address 2001:2:2:2::2/64ipv6 rip cisco enableno keepaliveinterface Serial1/0ipv6 address 2001:A:A:A::2/64ipv6 rip cisco enableipv6 router rip cisco配置R3ipv6 unicast-routing //启用ipv6单播路由协议interface Ethernet0/0ipv6 address 2001:3:3:1::3/64ipv6 address 2001:3:3:2::3/64ipv6 address 2001:3:3:3::3/64ipv6 address 2001:3:3:4::3/64ipv6 address 2001:3:3:5::3/64ipv6 address 2001:3:3:6::3/64ipv6 rip cisco enableno keepalive!interface Serial1/0ipv6 address 2001:B:B:B::3/64ipv6 rip cisco enableipv6 router rip cisco:在R2验证配置:r2#show ipv6 ripRIP process "cisco", port 521, multicast-group FF02::9, pid 168 Administrative distance is 120. Maximum paths is 16Updates every 30 seconds, expire after 180Holddown lasts 0 seconds, garbage collect after 120Split horizon is on; poison reverse is offDefault routes are not generatedPeriodic updates 92, trigger updates 16Interfaces:Ethernet0/0Serial1/0Redistribution:Noner2#show ipv6 routeIPv6 Routing Table - 14 entriesCodes: C - Connected, L - Local, S - Static, R - RIP, B - BGPU - Per-user Static routeI1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summaryO - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2R 2001:1:1:1::/64 [120/2]via FE80::CE00:3FF:FE68:0, Serial1/0C 2001:2:2:2::/64 [0/0]via ::, Ethernet0/0L 2001:2:2:2::2/128 [0/0]via ::, Ethernet0/0R 2001:3:3:1::/64 [120/3]via FE80::CE00:3FF:FE68:0, Serial1/0R 2001:3:3:2::/64 [120/3]via FE80::CE00:3FF:FE68:0, Serial1/0R 2001:3:3:3::/64 [120/3]via FE80::CE00:3FF:FE68:0, Serial1/0R 2001:3:3:4::/64 [120/3]via FE80::CE00:3FF:FE68:0, Serial1/0R 2001:3:3:5::/64 [120/3]via FE80::CE00:3FF:FE68:0, Serial1/0R 2001:3:3:6::/64 [120/3]via FE80::CE00:3FF:FE68:0, Serial1/0C 2001:A:A:A::/64 [0/0]via ::, Serial1/0L 2001:A:A:A::2/128 [0/0]via ::, Serial1/0R 2001:B:B:B::/64 [120/2]via FE80::CE00:3FF:FE68:0, Serial1/0L FE80::/10 [0/0]via ::, Null0L FF00::/8 [0/0]via ::, Null0r2#show ipv6 route ripIPv6 Routing Table - 14 entriesCodes: C - Connected, L - Local, S - Static, R - RIP, B - BGPU - Per-user Static routeI1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summaryO - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2R 2001:1:1:1::/64 [120/2]via FE80::CE00:3FF:FE68:0, Serial1/0R 2001:3:3:1::/64 [120/3]via FE80::CE00:3FF:FE68:0, Serial1/0R 2001:3:3:2::/64 [120/3]via FE80::CE00:3FF:FE68:0, Serial1/0R 2001:3:3:3::/64 [120/3]via FE80::CE00:3FF:FE68:0, Serial1/0R 2001:3:3:4::/64 [120/3]via FE80::CE00:3FF:FE68:0, Serial1/0R 2001:3:3:5::/64 [120/3]via FE80::CE00:3FF:FE68:0, Serial1/0R 2001:3:3:6::/64 [120/3]via FE80::CE00:3FF:FE68:0, Serial1/0R 2001:B:B:B::/64 [120/2]via FE80::CE00:3FF:FE68:0, Serial1/0r2#show ipv6 rip databaseRIP process "cisco", local RIB2001:1:1:1::/64, metric 2, installedSerial1/0/FE80::CE00:3FF:FE68:0, expires in 157 secs2001:3:3:1::/64, metric 3, installedSerial1/0/FE80::CE00:3FF:FE68:0, expires in 157 secs2001:3:3:2::/64, metric 3, installedSerial1/0/FE80::CE00:3FF:FE68:0, expires in 157 secs2001:3:3:3::/64, metric 3, installedSerial1/0/FE80::CE00:3FF:FE68:0, expires in 157 secs2001:3:3:4::/64, metric 3, installedSerial1/0/FE80::CE00:3FF:FE68:0, expires in 157 secs2001:3:3:5::/64, metric 3, installedSerial1/0/FE80::CE00:3FF:FE68:0, expires in 157 secs2001:3:3:6::/64, metric 3, installedSerial1/0/FE80::CE00:3FF:FE68:0, expires in 157 secs2001:A:A:A::/64, metric 2Serial1/0/FE80::CE00:3FF:FE68:0, expires in 157 secs2001:B:B:B::/64, metric 2, installedSerial1/0/FE80::CE00:3FF:FE68:0, expires in 157 secsr2#show ipv6 rip next-hopsRIP process "cisco", Next HopsFE80::CE00:3FF:FE68:0/Serial1/0 [9 paths]r2#在R3上实现聚合路由:r3(config)#int s1/0r3(config-if)#ipv6 rip cisco summary-address 2001:3:3::/48在R2上查看路由表:(聚合后的路由)r2#show ipv6 route ripIPv6 Routing Table - 9 entriesCodes: C - Connected, L - Local, S - Static, R - RIP, B - BGPU - Per-user Static routeI1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summaryO - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2R 2001:1:1:1::/64 [120/2]via FE80::CE00:3FF:FE68:0, Serial1/0R 2001:3:3::/48 [120/3]via FE80::CE00:3FF:FE68:0, Serial1/0R 2001:B:B:B::/64 [120/2]via FE80::CE00:3FF:FE68:0, Serial1/0在RIPng中分发默认路由:r3(config)#int s1/0r3(config-if)#ipv6 rip cisco default-information originate metric 5在R1或R2上查看默认路由:r2#show ipv6 route ripIPv6 Routing Table - 10 entriesCodes: C - Connected, L - Local, S - Static, R - RIP, B - BGPU - Per-user Static routeI1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summaryO - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2R ::/0 [120/7] //ipv6里默认路由表示via FE80::CE00:3FF:FE68:0, Serial1/0R 2001:1:1:1::/64 [120/2]via FE80::CE00:3FF:FE68:0, Serial1/0R 2001:3:3::/48 [120/3]via FE80::CE00:3FF:FE68:0, Serial1/0R 2001:B:B:B::/64 [120/2]via FE80::CE00:3FF:FE68:0, Serial1/0r2#。

ipv6路由协议配置

ipv6路由协议配置

IPv6 IS-IS 基本配置简介


Router(config)# router isis [Word ISO routing area tag] 定义IS-IS进程 Router(config-router)# address-family ipv6 [unicast] 进入IPv6地址簇 Router(config-router)# default-information originate [route-map x] 产生一条默认路由 Router(config-router)# no adjacency-check 在网络从IPv4单协议网络过渡到IPv4-IPv6 IS-IS路由器的过程中，该命 令维持使用不同协议集的IS-IS路由器之间的IS-IS邻接关系。它可以防 止使用不同协议集的IS-IS路由器执行hello检查而丢失IS-IS邻接。在网 络切换或者过渡完成之后，可以将adjacency-check配置回去。 Router(config-router)# net XX.XXXX. ... .XXX.XX 为本路由器配置一个NET地址，这与IPv4 IS-IS的概念完全一样 Router(config-if)# ipv6 router isis 在接口上激活IPv6 IS-iS
在router bgp配置中，乘客协议都有一个地址族不分，在地址
部分，可配置路由选择策略和具体功（这里是激活邻居重分 发）
作执行分发列表。必须跟in/out方向，接口 可选，如果不配置接口，则为所有接口生 效。
Router(config-rtr)# poison-reverse
执行毒性逆转，默认关闭。
如果同时启用水平分割和毒性逆转，则只有 水平分割有效。 Router(config-rtr)# split-horizon 执行水平分割处理 Router(config-rtr)# port x multicast-group X:X:X:X::X 修改RIP使用的UDP端口及组播组地址。默认 情况下是UDP521及FF02::9 Router(config-rtr)# timers update expire holddown garbage-collect 修改计时器。默认update 30S，expire是超时 时间默认180S。 holddown默认为0，也就是不使用抑制 garbage-collect默认120S Router(config-if)# ipv6 rip xxx metric-offset ？ !! 注意，是在接口模式下配置的，用来设置 metric累加量。可选值1-16

IPv6路由配置实例

IPv6路由配置实例
华为路由器配置实例思科路由器配置实例锐捷ipv6路由器ipv6路由无线路由ipv6路由器ipv6路由器ipv6设置路由器不支持ipv6路由器支持ipv6支持ipv6的路由器
IPv6路由配置实例
IPv6的静态路由


R1的Lo0接口连接子网“fec0:aaaa::1/64”，R1的 Lo1接口连接子网“fec0:bbbb::1/64”，R2的Lo0 接口连接子网“fec0:dddd::2/64”。 R1的s0/0接口配置“fec0:cccc::1/64”，R2的s0/0 接口配置“fec0:cccc::2/64”，以实现R1和R2连接。

R1(config)#ipv6 unicast-routing //启用IPv6流量 转发 R1(config)#ipv6 router ospf 100 //设置IPv6 OSPFv3进程 R1(config-rtr)#router-id 1.1.1.1 //设置路由器ID R1(config)# interface serial0/0/0 R1(config-if)#ipv6 address fec0:12::1/64 R1(config-if)#ipv6 ospf 100 area 1 //在接口上启用 OSPFv3，宣告所在区域 R1(config-if)#no shutdown R1(config)# interface GigabitEthernet0/0 R1(config-if)#ipv6 address fec0:1111::1/64 R1(config-if)#ipv6 ospf 100 area 1 //在接口上启用 OSPFv3，宣告所在区域 R1(config-if)#no shutdown
R1 S0/0/0 fec0:cccc::1/64 S0/0/0 R2 fec0:cccc::2/64 Lo0:fec0:dddd::2/64

IPv6中RIP路由协议配置

IPv6中RIP路由协议配置

IPv6中RIP路由协议配置实验24 IPv6 RIPng⼀、实验拓扑图，如图1.1所⽰：图1.1 RIPng实验拓扑图⼆、实验说明：1．本实验是在IPv6基础配置实验基础上做的；2．实验拓扑图如上图所⽰；3．通过再路由器上配置RIPng使路由器可以互通。

三、预配置：（同IPv6基础配置实验具体配置）四、配置及调试过程：1.在路由器上启⽤IPv6 RIPng进程：R1(config)#ipv6 router rip ccnp//启⽤RIPng进程，并配置进程标识符R2(config)#ipv6 router rip ccnp2.在接⼝上启⽤RIPng：R1(config-rtr)#int lo 0R1(config-if)#ipv6 rip ccnp enable //在接⼝上启⽤已配置的ccnp rip进程R1(config-if)#int f0/0R1(config-if)#ipv rip ccnp enableR2(config-rtr)#int lo 0R2(config-if)#ipv6 rip ccnp enableR2(config-if)#int f0/0R2(config-if)#ipv rip ccnp enable3.查看路由表：//查看R1的IPv6路由表R1(config)#do sh ipv6 routeIPv6 Routing Table - 7 entriesCodes: C - Connected, L - Local, S - Static, R - RIP, B - BGPU - Per-user Static routeI1 - ISIS L1, I2 - ISIS L2, IA - ISIS interareaO - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2C 1::/64 [0/0]via ::, Loopback0L 1::1/128 [0/0]via ::, Loopback0R 2::/64 [120/2]via FE80::CE01:6FF:FEE4:0, FastEthernet0/0C 2001::/64 [0/0]via ::, FastEthernet0/0L 2001::1/128 [0/0]via ::, FastEthernet0/0L FE80::/10 [0/0]via ::, Null0L FF00::/8 [0/0]via ::, Null0//查看R2的IPv6路由表R2(config-if)#do sh ipv6 routeIPv6 Routing Table - 7 entriesCodes: C - Connected, L - Local, S - Static, R - RIP, B - BGPU - Per-user Static routeI1 - ISIS L1, I2 - ISIS L2, IA - ISIS interareaO - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2 R 1::/64 [120/2] via FE80::CE00:6FF:FEE4:0, FastEthernet0/0C 2::/64 [0/0]via ::, Loopback0L 2::2/128 [0/0]via ::, Loopback0C 2001::/64 [0/0]via ::, FastEthernet0/0L 2001::2/128 [0/0]via ::, FastEthernet0/0L FE80::/10 [0/0]via ::, Null0L FF00::/8 [0/0]via ::, Null04.查看IPv6 RIP数据库：R1(config)#do sh ipv6 rip dataRIP process "ccnp", local RIB2::/64, metric 2, installedFastEthernet0/0/FE80::CE01:6FF:FEE4:0, expires in 177 secs 2001::/64, metric 2FastEthernet0/0/FE80::CE01:6FF:FEE4:0, expires in 177 secsR2(config-if)#do sh ipv6 rip daRIP process "ccnp", local RIB1::/64, metric 2, installedFastEthernet0/0/FE80::CE00:6FF:FEE4:0, expires in 166 secs2001::/64, metric 2FastEthernet0/0/FE80::CE00:6FF:FEE4:0, expires in 166 secs5.查看IPv6 RIPng下⼀跳地址：R2(config-if)#do sh ipv6 rip next-hopRIP process "ccnp", Next HopsFE80::CE00:6FF:FEE4:0/FastEthernet0/0 [2 paths] //是接⼝的Link-local地址6.查看IPv6下所启⽤的协议：R2(config-if)#do sh ipv6 proIPv6 Routing Protocol is "connected"IPv6 Routing Protocol is "static"IPv6 Routing Protocol is "rip ccnp"Interfaces:FastEthernet0/0Loopback0Redistribution:None本实验与ipv4下的rip原理基本相同，在配置IPV6 RIPng的时候，需要给RIP进程命名，然后再在接⼝上启⽤命名的RIP进程，类似于IPv4中的宣告⽹络或者说激活接⼝。

IPV6 在思科路由器中实现IPv6

IPV6 在思科路由器中实现IPv6

为了解决IP地址紧缺及实现更高的网络安全性等，IPV6推出也有一段时间了。

除了某些特殊行业，IPV6在局域网中的应用还是不够普及。

最近，笔者为本地某公司部署了IPV6网络，下面笔者在cisco模拟器中重现该过程，希望对大家有所帮助。

一、基本说明1、网络拓扑实现两个网段的IPV6主机间的通信，网段1的的路由器为R1，网段2的路由器为R2，它们通过S 1/0连接。

为这两个路由器的S 1/0分别配置一个IPV4的IP地址，分别为10.1.1.1和10.1.1.2。

然后分别在路由器上通过Loop模拟出两个网段，这两个网段都是IPV6的网段。

通过Tunnel将IPV6的数据包封装到IPV4的数据包中，实现点到点的数据传输。

网络拓扑图见图1。

(图1)2、IPV6地址IPV6不同于IPV4，其地址长度是128位，被分割成8个16位的字段中间用冒号(:)分开。

类似于3ffe:1914:0000:0000:0000:2500:04db:3a3b是一个标准的IPV6的IP地址，我们可以根据一定的规则将其简化为3ffe:1914::2500:4db:3a3b。

二、配置过程1、基本配置以路由器1为例首先进行基本的配置，路由器2的配置类似见图2。

对路由器进行基本这是一个很好的习惯。

配置命令如下：Router#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname R1R1(config)#no ip domain-lookupR1(config)#enable secret cisco R1(config)#line vty 4R1(config-line)#password cisco R1(config-line)#loginR1(config-line)#R1(config-line)#exec-time 0 0 R1(config-line)#line conso 0R1(config-line)#password cisco R1(config-line)#exec-time 0 0 R1(config-line)#logging synR1(config-line)#loginR1(config-line)#exit2、S1/0的配置分别配置R1和R2的S1/0的IP地址，R1的IP地址为10.1.1.1，R2的IP地址为10.1.1.2，使得它们之间能够通信。

实验九 配置 IPv6 路由(cisco)

实验九配置IPv6路由实验拓扑实验要求1、配置每台路由器的ipv4和ipv6地址2、R1和R3上建立一条6to4tunnel3、R1和R3之间配置RIPng实现两个ipv6网络互相通信实验步骤1、在R1和R3上开启Ipv6路由能R1(config)#ipv6unicast-routingR3(config)#ipv6unicast-routing2、在三台路由器上配置Ipv4地址，并配置默认路由R1(config)#interface ethernet0/0R1(config-if)#ip address192.168.12.1255.255.255.0R1(config-if)#no shutdownR1(config)#ip route0.0.0.00.0.0.0192.168.12.2R2(config)#interface ethernet0/0R2(config-if)#ip address192.168.12.2255.255.255.0R2(config-if)#no shut R2(config-if)#exit R2(config)#interface ethernet0/1R2(config-if)#ip address192.168.23.2255.255.255.0R2(config-if)#no shutR3(config)#interface ethernet0/1R3(config-if)#ip address192.168.23.3255.255.255.0R3(config-if)#no shutdownR3(config)#ip route0.0.0.00.0.0.0192.168.23.23、配置R1和R3的Ipv6地址R1(config)#interface loopback0R1(config-if)#ipv6address fec0:2001::1/120R3(config)#interface loopback0R3(config-if)#ipv6address fec0:2002::1/1204.配置R1和R3的6to4Tunnel配置之前先测试R1是否能ping通192.168.23.3，如果能通才能做下面的操作R1(config)#interface tunnel0R1(config-if)#ipv6enableR1(config-if)#tunnel mode ipv6ipR1(config-if)#tunnel source192.168.12.1R1(config-if)#tunnel destination192.168.23.3R3(config)#interface tunnel0R3(config-if)#ipv6enableR3(config-if)#tunnel mode ipv6ipR3(config-if)#tunnel source192.168.23.3R3(config-if)#tunnel destination192.168.12.1R1#show ipv6interface briefEthernet0/0[up/up]unassignedEthernet0/1[administratively d own/down]unassignedLoopback0[up/up]FE80::203:E3FF:FE22:E5C0FEC0:2001::1Tunnel0[up/up]FE80::C0A8:C015.配置RIPngR1(config)#ipv6routerrip AAAR1(config-rtr)#exitR1(config)#interfacetunnel0R1(config-if)#ipv6ripAAA enableR1(config-if)#exitR1(config)#interfaceloopback0R1(config-if)#ipv6rip AAA enableR3(config)#ipv6routerrip BBBR3(config-rtr)#exitR3(config)#interfacetunnel0R3(config-if)#ipv6ripBBB enableR3(config-if)#exitR3(config)#interfaceloopback0R3(config-if)#ipv6rip BBB enable6.检查和测试R1#show ipv6routeIPv6Routing T able-5entriesCodes:C-Connected,L-Local,S-Static,R-RIP,B-BGP U-Per-user Static routeI1-ISIS L1,I2-ISIS L2,IA-ISIS interarea,IS-ISIS summaryO-OSPF intra,OI-OSPF inter,OE1-OSPF ext1,OE2-OSPF ext2ON1-OSPF NSSA ext1,ON2-OSPF NSSA ext2L FE80::/10[0/0]via::,Null0C FEC0:2001::/120[0/0]via::,Loopback0L FEC0:2001::1/128[0/0]via::,Loopback0R FEC0:2002::/120[120/2]via FE80::C0A8:1703,Tunnel0L FF00::/8[0/0]via::,Null0R1#ping fec0:2002::1source loopback0T ype escape sequence to abort.Sending5,100-byte ICMP Echos to FEC0:2002::1,timeout is2seconds: !!!!!。

IPv6局域网路由配置

南京信息工程大学实验（实习）报告实验（实习）名称IPv6局域网路由配置实验（实习）日期得分指导教师专业年级班次姓名学号1.实验目的了解IPv6的路由配置方法，分别实现IPv6的静态路由和动态路由。

2.实验内容(1)实验资源、工具和准备工作。

Catalyst2811路由器4台。

Windows 2000客户机2~3台，制作好的UTP网络连接线（双端均有RJ-45头）若干条。

子网划分与地址分配可参考下图。

图5.1 IPv6静态路由配置图5.2 IPv6 RIP动态路由配置图5.3 IPv6 OSPF动态路由配置(2)按照7.3节的配置步骤，设置图中各台路由器名称、IP地址；基于IPv6的静态路由和RIP、OSPF动态路由。

重新启动路由器，调试网络，直至多台路由器互连成功。

3.实验步骤(1)按照上图给出的拓扑结构进行绘制，进行网络互连的配置。

①静态路由②动态路由RIPng③动态路由OSPF(2) 写出各路由器的配置命令和配置过程。

①IPv6静态路由 R1：Router>ena Router#conf tRouter(config)#host R1 R1(config)#int f0/0R1(config-if)#ipv6 add fec0:aaaa::1/64 R1(config-if)#no shut R1(config-if)#ex R1(config)#int f0/1R1(config-if)#ipv6 add fec0:bbbb::1/64 R1(config-if)#no shut R1(config-if)#ex R1(config)#int f1/0R1(config-if)#ipv6 add fec0:cccc::1/64 R1(config-if)#no shut R1(config-if)#exR1(config)#ipv6 route fec0:dddd::/64 fec0:cccc::2R2：Router>ena Router#conf tRouter(config)#host R2 R2(config)#int f0/0R2(config-if)#ipv6 add fec0:dddd::1/64 R2(config-if)#no shut R2(config-if)#ex R2(config)#int f0/1 R2(config-if)#ipv6 add fec0:cccc::2/64 R2(config-if)#no shut R2(config-if)#exR2(config)#ipv6 route fec0:aaaa::/64 fec0:cccc::1R2(config)#ipv6 route fec0:bbbb::/64 fec0:cccc::1测试-PC2到PC0和PC1的联通性测试②Router0：Router>enaRouter#conf tRouter(config)#ipv6 unicast-routing Router(config)#ipv6 router rip cisco Router(config-rtr)#exRouter(config)#int f0/0Router(config-if)#ipv6 add fec0:1111:2/64Router(config-if)#ipv6 rip cisco ena Router(config-if)#on shutRouter(config-if)#exRouter(config)#int f0/1Router(config-if)#ipv6 add fec0:12:1/64 Router(config-if)#ipv6 rip cisco ena Router(config-if)#ipv6 rip cisco default-information originateRouter(config-if)#on shutRouter(config-if)#exRouter 1:Router>enaRouter#conf tRouter(config)#ipv6 unicast-routing Router(config)#ipv6 router rip cisco Router(config-rtr)#exRouter(config)#int f0/0Router(config-if)#ipv6 add fec0:12:2/64 Router(config-if)#ipv6 rip cisco ena Router(config-if)#on shutRouter(config-if)#exRouter(config)#int f0/1Router(config-if)#ipv6 add fec0:23:1/64 Router(config-if)#ipv6 rip cisco ena Router(config-if)#on shutRouter(config-if)#exRouter 2：Router>enaRouter#conf tRouter(config)#ipv6 unicast-routing Router(config)#ipv6 router rip cisco Router(config-rtr)#exRouter(config)#int f0/0Router(config-if)#ipv6 add fec0:23:2/64 Router(config-if)#ipv6 rip cisco ena Router(config-if)#on shutRouter(config-if)#exRouter(config)#int f0/1Router(config-if)#ipv6 add fec0:34:1/64 Router(config-if)#ipv6 rip cisco ena Router(config-if)#on shutRouter3：Router>enaRouter#conf tRouter(config)#ipv6 unicast-routing Router(config)#ipv6 router rip cisco Router(config-rtr)#exRouter(config)#int f0/0Router(config-if)#ipv6 add fec0:34:2/64 Router(config-if)#ipv6 rip cisco ena Router(config-if)#on shutRouter(config-if)#exRouter(config)#int f0/1Router(config-if)#ipv6 add fec0:4444:1/64Router(config-if)#ipv6 rip cisco ena Router(config-if)#on shut测试-PC0到PC1的连通性③R1：Router>enaRouter#conf tRouter(config)#host R1R1(config)#ipv6 unR1(config)#ipv6 unicast-routing R1(config)#ipv6 router ospf 100 R1(config-rtr)#router-id 1.1.1.1 R1(config-rtr)#exR1(config)#int f0/0 R1(config-if)#ipv6 add fec0:1111::2/64 R1(config-if)#ipv6 ospf 100 area 1R1(config-if)#no shutR1(config-if)#exR1(config)#int f0/1R1(config-if)#ipv6 add fec0:12::1/64 R1(config-if)#ipv6 ospf 100 area 1R1(config-if)#no shutR1(config-if)#exR2:Router>enaRouter#conf tRouter(config)#host R2R2(config)#ipv6 unR2(config)#ipv6 unicast-routing R2(config)#ipv6 router ospf 100 R2(config-rtr)#router-id 2.2.2.2 R2(config-rtr)#exR2(config)#int f0/0 R2(config-if)#ipv6 add fec0:12::2/64 R2(config-if)#ipv6 ospf 100 area 1 R2(config-if)#no shutR2(config-if)#exR2(config)#int f0/1R2(config-if)#ipv6 add fec0:23::1/64 R2(config-if)#ipv6 ospf 100 area 0 R2(config-if)#no shutR2(config-if)#exR3:Router>enaRouter#conf tRouter(config)#host R3R3(config)#ipv6 unR3(config)#ipv6 unicast-routing R3(config)#ipv6 router ospf 100 R3(config-rtr)#router-id 3.3.3.3 R3(config-rtr)#exR3(config)#int f0/0 R3(config-if)#ipv6 add fec0:23::2/64 R3(config-if)#ipv6 ospf 100 area 0 R3(config-if)#no shutR3(config-if)#exR3(config)#int f0/1R3(config-if)#ipv6 add fec0:34::1/64 R3(config-if)#ipv6 ospf 100 area 2 R3(config-if)#no shutR3(config-if)#exR4:Router>enaRouter#conf tRouter(config)#host 4R4(config)#ipv6 unR4(config)#ipv6 unicast-routing R4(config)#ipv6 router ospf 100 R4(config-rtr)#router-id 4.4.4.4 R4(config-rtr)#exR4(config)#int f0/0 R4(config-if)#ipv6 add fec0:34::2/64 R4(config-if)#ipv6 ospf 100 area 2R4(config-if)#no shutR4(config-if)#exR4(config)#int f0/1R4(config-if)#ipv6 add fec0:4444::1/64 R4(config-if)#ipv6 ospf 100 area 2R4(config-if)#no shutR4(config-if)#ex测试-PC1到PC0的连通性4.实验总结通过这次实验，我很好的掌握了IPv6的静态路由、Rip和OSPF的应用。

思科Cisco路由器RIP动态路由配置实验案例详解

思科Cisco路由器RIP动态路由配置实验案例详解本⽂讲述了思科Cisco路由器RIP动态路由配置实验。

分享给⼤家供⼤家参考，具体如下：实验九　路由器RIP动态路由配置⼀、实验⽬的1. 掌握RIP协议的配置⽅法：2. 掌握查看通过动态路由协议RIP学习产⽣的路由；3. 熟悉⼴域⽹线缆的链接⽅式；⼆、实验背景 假设校园⽹通过⼀台三层交换机连到校园⽹出⼝路由器上，路由器再和校园外的另⼀台路由器连接。

现要做适当配置，实现校园⽹内部主机与校园⽹外部主机之间的相互通信。

为了简化⽹管的管理维护⼯作，学校决定采⽤RIPV2协议实现互通。

三、技术原理1. RIP(Routing Information Protocols,路由信息协议)是应⽤较早、使⽤较普遍的IGP内部⽹管协议，使⽤于⼩型同类⽹络，是距离⽮量协议；2. RIP协议跳数作为衡量路径开销的，RIP协议⾥规定最⼤跳数为15；3. RIP协议有两个版本：RIPv1和RIPv2，RIPv1属于有类路由协议，不⽀持VLSM，以⼴播形式进⾏路由信息的更新，更新周期为30秒；RIPv2属于⽆类路由协议，⽀持VLSM，以组播形式进⾏路由更细。

四、实验步骤 建⽴建⽴packet tracer拓扑图 （1）在本实验中的三层交换机上划分VLAN10和VLAN20，其中VLAN10⽤于连接校园⽹主机，VLAN20⽤于连接R1。

（2）路由器之间通过V.35电缆通过串⼝连接，DCE端连接在R1上，配置其时钟频率64000。

（3）主机和交换机通过直连线，主机与路由器通过交叉线连接。

（4）在S3560上配置RIPV2路由协议。

（5）在路由器R1、R2上配置RIPV2路由协议。

（6）将PC1、PC2主机默认⽹关设置为与直连⽹路设备接⼝IP地址。

（7）验证PC1、PC2主机之间可以互相同信；五、实验设备 PC 2台；Switch_3560 1台；Router-PT 2台；直连线；交叉线；DCE 串⼝线六、实验拓扑图七、实验命令PC1IP: 192.168.1.2Submask: 255.255.255.0Gateway: 192.168.1.1 PC2IP: 192.168.2.2Submask: 255.255.255.0Gateway: 192.168.2.1S3560enconf thostname S3560vlan 10exitvlan 20exitinterface fa 0/10switchport access vlan 10exitinterface fa 0/20switchport access valn 20exitendshow vlanconf tinterface vlan 10ip address 192.168.1.1 255.255.255.0no shutdownexitinterface vlan 20ip address 192.168.3.1 255.255.255.0no shutdownendshow ip routeshow runingconf trouter ripnetwork 192.168.1.0network 192.168.3.0version 2endshow ip routeR1enconf thostname R1interface fa 0/0no shutdownip address 192.168.3.2 255.255.255.0interface serial 2/0no shutdownip address 192.168.4.1 255.255.255.0clock rate 64000endshow ip routeconf trouter ripnetwork 192.168.3.0network 192.168.4.0version 2exitR2enconf thostname R2interface fa 0/0no shutdownip address 192.168.2.1 255.255.255.0interface serial 2/0no shutdownip address 192.168.4.2 255.255.255.0endshow ip routeconf trouter ripnetwork 192.168.2.0netword 192.168.4.0version 2end⼋、实验结果 配置PC0、PC1的IP地址： 配置S3560： 配置R1： 配置R2： PC0 ping PC1:。

思科路由器配置命令详解及实例

思科路由器配置命令详解及实例思科路由器配置命令详解及实例一、路由器基本配置1.1 登录路由器为了配置和管理思科路由器，您需要登录到路由器的控制台或通过远程登录方式。

使用以下命令登录路由器，并进行必要的身份验证：```Router> enableRouterconfigure terminalEnter configuration commands, one per line： End with TL/Z：Router(config)hostname [路由器名称]Router(config)enable secret [密码]Router(config)line console 0Router(config-line)password [密码]Router(config-line)logging synchronousRouter(config-line)exitRouter(config)line vty 0 4Router(config-line)password [密码]Router(config-line)logging synchronous```1.2 配置接口接下来，您需要配置路由器的接口，以便与其他网络设备进行通信。

使用以下命令配置接口：```Router(config)interface [接口类型] [接口编号]Router(config-if)ip address [IP地址] [子网掩码]Router(config-if)no shutdownRouter(config-if)exit```二、路由配置2.1 静态路由静态路由是手动配置的路由项，将特定的网络目的地与下一跳路由器关联起来。

以下是配置静态路由的示例命令：```Router(config)ip route [目的网络] [子网掩码] [下一跳地址]```2.2 动态路由动态路由是通过路由协议动态学习并自动更新的路由项。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
IPv6 RIPng动态路由 配置示例—思科
IPv6 地址的配置 要求配置IPv6 RIPng协议，实现R1和R2所连局域网的主机通信。
Loopback 0 2001:1::1/64
R1 S1/0 fec0:12::1/64
S1/0 R2 fec0:12::2/64
Loopback 0 2001:2::2/64
//启用IPv6流量转发 //启用IPv6 RIPng进程
//启用水平分割
//在接口上启用RIPng
IPv6 RIPng路由协议的配置 要求配置IPv6 RIPng协议，实现R1和R2所连局域网的主机通信。
Loopback 0 2001:1::1/64
R1 S1/0 fec0:12::1/64
S1/0 R2 fec0:12::2/64
IPv6 地址的配置 要求配置IPv6 RIPng协议，实现R1和R2所连局域网的主机通信。
Loopback 0 2001:1::1/64
R1 S1/0 fec0:12::1/64
S1/0 R2 fec0:12::2/64
Loopback 0 2001:2::2/64
R2(config)# interface loopback0 R2(config-if)#ipv6 address 2001:2::2/64 R2(config)# interface serial 1/0 R2(config-if)#ipv6 address fec0:12::2/64 R2(config-if)# no shutdown
Loopback 0 2001:2::2/64
R2(config)#ipv6 unicast-routing R2(config)#ipv6 router rip cisco R2(config-rtr)#split-horizon R1(config-rtr)#exit R2(config)# interface loopback0 R2(config-if)#ipv6 rip cisco enable R2(config)# interface serial 1/0 R2(config-if)#ipv6 rip cisco enable
IPv6 RIPng路由协议的配置 要求配置IPv6 RIPng协议，实现R1和R2所连局域网的主机通信。
Loopback 0 2001:1::1/64
R1 S1/0 fec0:12::1/64
S1/0 R2 fec0:12::2/64
Loopback 0 2001:2::2/64
R1(config)#ipv6 unicast-routing R1(config)#ipv6 router rip cisco R1(config-rtr)#split-horizon R1(config-rtr)#exit R1(config)# interface loopback0 R1(config-if)#ipv6 rip cisco enable R1(config)# interface serial 1/0 R1(config-if)#ipv6 rip cisco enable
R1(config)# interface loopback0 R1(config-if)#ipv6 address 2001:1::1/64 R1(config)Байду номын сангаас interface serial 1/0 R1(config-if)#ipv6 address fec0:12::1/64 R1(config-if)# no shutdown
//启用IPv6流量转发 //启用IPv6 RIPng进程
//启用水平分割
//在接口上启用RIPng
