甘特图的定义与特点
甘特图的定义与特点
1、甘特图
甘特图是项目进度表的图形描述。
它是一种条形图，显示项目的几个元素的开始和完成日期，包括资源，里程碑，任务和依赖项。
美国机械工程师亨利·甘特（Henry Gantt）设计了甘特图。
2、重要要点
甘特图有助于计划，管理和监视项目中的特定任务和资源。
该图表是项目管理中使用最广泛的图表。
甘特图被用于多个行业和一系列项目，例如建筑水坝，桥梁和公路，软件开发以及其他商品和服务的开发。
3、了解甘特图
甘特图是项目管理中使用最广泛的图表。
这些图表对于计划项目和定义需要完成的任务的顺序很有用。
在大多数情况下，该图表显示为水平条形图。
不同长度的水平条代表项目时间线，可以包括任务序列，持续时间以及每个任务的开始和结束日期。
水平栏还显示需要完成多少任务。
甘特图有助于计划，管理和监视项目中的特定任务和资源。
该图显示了项目时间表，其中包括一段时间内的计划和完成的工作。
甘特图可帮助项目经理交流项目状态或计划，还有助于确保项目步入正轨。
4、甘特图的好处
该图表确定了可以并行执行的任务，以及在其他任务完成之前无法启动或完成的任务。
甘特图可以帮助检测潜在的瓶颈并确定可能已从项目时间轴中排除的任务。
该图表描述了任务的松弛时间或完成任务的额外时间，这些时间不应延迟项目，可能延迟的非关键活动以及必须按时执行的关键活动。
甘特图可用于管理各种规模和类型的项目。
这些图表可用于多个行业和一系列项目，例如建筑水坝，桥梁和公路，软件开发以及其他商品和服务的开发。
项目管理工具（例如Microsoft Visio，Project，SharePoint和Excel）或专用软件（例如Gantto或Matchware）可以帮助设计甘特图。
5、甘特图的示例
如果项目是关于在服务器上安装新软件的，则需要完成的项目任务是进行研究，选择软件产品，测试软件并安装。
一个里程碑是选择软件。
这些任务在图表上显示为垂直线。
项目期限为40天。
每个任务需要10天才能完成，并且每个任务都取决于先前的任务。
一项关键活动是在开发和测试环境中测试软件。
任务的开始和结束日期，持续时间和里程碑显示为水平条。
每个任务完成的工作百分比也显示在水平条上。
甘特图概述

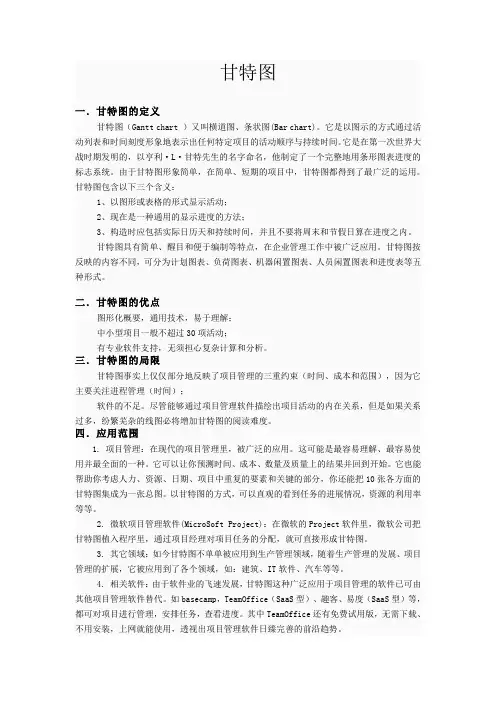

甘特图一．甘特图的定义甘特图（Gantt chart ）又叫横道图、条状图(Bar chart)。
它是以图示的方式通过活动列表和时间刻度形象地表示出任何特定项目的活动顺序与持续时间。
它是在第一次世界大战时期发明的，以亨利·L·甘特先生的名字命名，他制定了一个完整地用条形图表进度的标志系统。
由于甘特图形象简单，在简单、短期的项目中，甘特图都得到了最广泛的运用。
甘特图包含以下三个含义：1、以图形或表格的形式显示活动；2、现在是一种通用的显示进度的方法；3、构造时应包括实际日历天和持续时间，并且不要将周末和节假日算在进度之内。
甘特图具有简单、醒目和便于编制等特点，在企业管理工作中被广泛应用。
甘特图按反映的内容不同，可分为计划图表、负荷图表、机器闲置图表、人员闲置图表和进度表等五种形式。
二．甘特图的优点图形化概要，通用技术，易于理解；中小型项目一般不超过30项活动；有专业软件支持，无须担心复杂计算和分析。
三．甘特图的局限甘特图事实上仅仅部分地反映了项目管理的三重约束（时间、成本和范围），因为它主要关注进程管理（时间）；软件的不足。
尽管能够通过项目管理软件描绘出项目活动的内在关系，但是如果关系过多，纷繁芜杂的线图必将增加甘特图的阅读难度。
四．应用范围1. 项目管理：在现代的项目管理里，被广泛的应用。
这可能是最容易理解、最容易使用并最全面的一种。
它可以让你预测时间、成本、数量及质量上的结果并回到开始。
它也能帮助你考虑人力、资源、日期、项目中重复的要素和关键的部分，你还能把10张各方面的甘特图集成为一张总图。
以甘特图的方式，可以直观的看到任务的进展情况，资源的利用率等等。
2. 微软项目管理软件(MicroSoft Project)：在微软的Project软件里，微软公司把甘特图植入程序里，通过项目经理对项目任务的分配，就可直接形成甘特图。
3. 其它领域：如今甘特图不单单被应用到生产管理领域，随着生产管理的发展、项目管理的扩展，它被应用到了各个领域，如：建筑、IT软件、汽车等等。
评审工具-甘特图
6S管理可视化标准
目录
CONTENTS
一、定义及内涵 二、讲解图例一 三、讲解图例二 四、各项目甘特图 五、excel中直绘甘特图
定义及内涵
6S管理可视化标准
定义及内涵
甘特图(Gantt chart)又称为横道图、条状图(Bar chart)。以提出者亨利· L· 甘特先生的名字命名。 甘特图内在思想简单，即以图示的方式通过活动列 表和时间刻度形象地表示出任何特定项目的活动顺 序与持续时间。 基本是一条线条图，横轴表示时间，纵轴表示活动 (项目)，线条表示在整个期间上计划和实际的活动 完成情况。 它直观地表明任务计划在什么时候进行，及实际进 展与计划要求的对比。管理者由此可便利地弄清一 项任务(项目)还剩下哪些工作要做，并可评估工作 进度。
6S管理可视化标准
重点:设置横坐标，让起止时间对应项目的起止时间。点击图标区的横坐 标，右键，设置坐标轴格式，打开设置菜单，最小值设置为固定41555， 即2013-10-8换算成日期数字所对应的数字。
6S管理可视化标准
6S管理可视化标准
6S管理可视化标准
6S管理可视化标准
6S管理可视化标准
6S管理可视化标准
应用范围
1. 项目管理：在现代的项目管理里，被广泛的应用。 这可能是最容易理解、最容易使用并最全面的一种。 它可以让你预测时间、成本、数量及质量上的结果 并回到开始。它也能帮助你考虑人力、资源、日期、 项目中重复的要素和关键的部分，你还能把10张各 方面的甘特图集成为一张总图。以甘特图的方式， 可以直观的看到任务的进展情况，资源的利用率等 等。 2. 其它领域：如今甘特图不单单被应用到生产管理 领域，随着生产管理的发展、项目管理的扩展，它 被应用到了各个领域，如：建筑、IT软件、汽车等 等。
甘特图
二、确定工作任务内容
根据企业要求和目前产品生产情况，产品设计更新项目包含的具体工作任务内 容如下所示。 三、绘制及整理甘特图 1、绘制甘特图 根据已确定的工作任务、进度绘制甘特图如下表所示。
某企业某种产品设计更新计划制订工作任务表
进度安排 任务名称 总体规划 设计策划 质量设计输入 质量设计输出 设计优化 设计验证 制作设计图 设计图审批 3月第一周周一 3月第一周周三 3月第二周周二 3月第四周周一 3月第四周周四 4月第一周周五 4月第二周周一 4月第三周周一 4月第四周周一 5月第二周周一 5月第三周周一 3月第一周周五 3月第二周周五 3月第三周周五 3月第四周周五 4月第一周周五 4月第二周周三 4月第二周周五 4月第三周周五 设计图制作完毕后开始 审批过后开始 设计输入完成后开始 任务说明
开始时间
结束时间
任务连接
审批过程
新产品样品制作 样品试用 设计调整
4月第三周周五
5月第一周周五 5月第二周周五 5月第四周周五
批量生产开始
5月第四周周五
2、整理甘特图 用箭头将任务之间的依赖关系表示出来，如下图中的箭头所
示。
3、检查甘特图 在检查甘特图时，需对工作内容的完整性、任务之间的依 赖性时间标注等一一进行检查，以免出现遗漏现象，发生误解， 影响计划编制的正确性。检查完毕后，将图标提交主管领导审 批，并按审批通过的计划执行产品设计更新任务。
一、适用事项
甘特图是一种理想的进度计划控制工具，它在质量管理控 制中适用于以下五种情况。
1、企业已经确定任务的步骤、顺序及持续时间。
2、不需要对项目中各任务间的相关性详细描述时。
3、对项目进行任务或时间分配时。 4、当企业管理者监控项目的进度情况时。 5、企业管理者评估目前工作状态时提前、滞后或正常时。 同时，甘特图在项目管理领域中也发挥着重要的作用， 并经开发成为了项目管理软件中的一项常用功能，如微软公司 的Microsoft Project软件可直接生成甘特图。
动态甘特图-PPT文档资料
QQ:171751989
一、什么是甘特图
定义：一种按照时间进度标出工 作活动，常用于项目管理的图表。 所属学科：通信科技政策、法规 与管理
甘特图（Gantt chart ）又叫横道图、 条状图(Bar chart)。它是以图示的方式通 过活动列表和时间刻度形象地表示出任 何特定项目的活动顺序与持续时间。它 是在第一次世界大战时期发明的，以亨 利· L· 甘特先生的名字命名，他制定了一 个完整地用条形图表进度的标志系统。 由于甘特图形象简单，在简单、短期的 项目中，甘特图都得到了最广泛的运用。
甘特图（Gantt chart）是在20世纪初由亨利.甘特开发的。 它基本上是一种线条 图，横轴表示时间，纵轴表示要安排的活动，线条表示在整个期间上计划的和实 际的活动完成情况。甘特图直观地表明任务计划在什么时候进行，以及实际进展 与计划要求的对比。 甘特图是对简单项目进行计划与排序的一种常用工具。 用于解决负荷和排序问题时较为直观，它能使管理者先为项目各项活动做好进度 安排，然后再随着时间的推移，对比计划进度与实际进度，进行监控工作。调整 注意力到最需要加快速度的地方，使整个项目按期完成。 甘特图是基于作业 排序的目的，将活动与时间联系起来的最早尝试之一，该图能帮助企业描述对诸 如工作中心、超时工作等资源的使用图。当用于负荷时，甘特图可以显示几个部 门、机器或设备的运行和闲置情况。这表示了该系统的有关工作负荷状况，这样 可使管理人员了解何种调整是恰当的。例如，当某一工作中心处于超负荷状态时， 则低负荷工作中心的员工可临时转移到该工作中心以增加其劳动力，或者，在制 品存货可在不同工作中心进行加工，则高负荷工作中心的部分工作可移到低负荷 工作中心完成，多功能的设备也可在各中心之间转移。但甘特负荷图有一些重要 的局限性，它不能解释生产变动如意料不到的机器故障及人工错误所形成的返工 等。甘特排程图可用于检查工作完成进度。它表明哪件工作如期完成，哪件工作 提前完成或延期完成。在实践中还可发现甘特图的多种用途。
甘特图培训.ppt
甘特图的绘制步骤
1. 明确项目牵涉到的各项活动、项目。内容包括项目名称（ 包括顺序）、开始时间、工期，任务类型（依赖/决定性 ）和依赖于哪一项任务；
2. 创建甘特图草图。将所有的项目按照开始时间、工期标注 到甘特图上；
• 它是以图示的方式通过活动列表和时间刻度形象 地表示出任何特定项目的活动顺序与持续时间。
• 它是在第一次世界大战时期发明的，以亨利·L·甘特先生的 名字命名，他制定了一个完整地用条形图表进度的标志系 统。
• 由于甘特图形象简单，在简单、短期的项目中，甘特图都 得到了最广泛的运用。
甘特图的发明背景
3. 确定项目活动依赖关系及时序进度。使用草图，按照项 目的类型将项目联系起来，并安排项目进度；
4. 计算单项活动任务的工时量； 5. 确定活动任务的执行人员及适时按需调整工时； 6. 计算整个项目时间 ；
甘特图的绘制步骤
确定项目活动依赖关系及时序进度。使用草图， 按照项目的类型将项目联系起来，并安排项目进 度。
• 软件的不足。尽管能够通过项目管理软件描绘出项目活动 的内在关系，但是如果关系过多，纷繁芜杂的线图必将增 加甘特图的阅读难度；
• 甘特图的项目管理方式可以用微软公司的Office Project来 体现和实现。
甘特图的思想及含义
甘特图内在思想简单，基本是一条线条图，横 轴表示时间，纵轴表示活动(项目)，线条表示 在整个期间上计划和实际的活动完成情况。它 直观地表明任务计划在什么时候进行，及实际 进展与计划要求的对比。
• 甘特的思想 把总的计划目标看成 人们能够了解和执行的,具有 相互关系的一系列计划或各项事件。
甘特图流程图课件
总结词：风险管理是 指识别、评估和应对 项目风险的过程。甘 特图可以与风险管理 结合使用，以更好地 识别、评估和控制项 目风险。
详细描述
在甘特图中，项目经 理可以标注潜在的风 险点和风险时间段， 以便更好地关注和应 对风险。
通过与风险管理结合 使用，项目经理可以 更全面地了解项目的 风险状况，并采取相 应的措施进行控制和 缓解。
详细描述
03
04
05
通过在甘特图中展示资 源的可用性和需求，项 目经理可以更好地了解 资源的分配情况和使用 状态。
结合资源平衡的考虑， 项目经理可以对甘特图 进行调整和优化，以确 保资源的合理利用和项 目的顺利进行。
这种结合使用有助于避 免资源浪费和过度分配 ，提高项目的效率和效 益。
与风险管理的结合使用
详细描述
在甘特图中明确标注各个国家和地区的时 差和文化差异，确保信息传递的准确性和 及时性，减少沟通障碍。
总结词
加强风险管理
详细描述
通过观察甘特图中的关键任务和时间节点 ，跨国项目团队可以提前识别潜在风险， 制定应对措施，降低项目失败的风险。
THANKS
感谢观看
03
甘特图的解读与分析
确定关键路径
关键路径是决定项目总工期的路线，由一系列活动组成，具有最长的总持续时间。
关键路径上的任何延迟都会直接导致项目总工期的延长。
确定关键路径是项目管理中最重要的任务之一，有助于合理分配资源、优化工作流 程和提高项目效率。
分析项目进度
01
通过甘特图可以直观地了解项目 的进度情况，包括哪些任务已经 完成、哪些任务正在进行以及哪 些任务还未开始。
这种结合使用有助于 降低项目风险和提高 项目的稳定性。
甘 特 图
甘特图
制定项目进度
甘特图(Gantt 甘特图(Gantt chart)
甘特图是在20世纪初由亨利·甘特开发的。 甘特图是在20世纪初由亨利 甘特开发的。 20世纪初由亨利 甘特开发的 它基本上是一种线条图，横轴表示时间， 它基本上是一种线条图，横轴表示时间，纵 轴表示要安排的活动， 轴表示要安排的活动，线条表示在整个期间 上计划的和实际的活动完成情况。 上计划的和实际的活动完成情况。甘特图直 观地表明任务计划在什么时候进行， 观地表明任务计划在什么时候进行，以及实 际进展与计划要求的对比。 际进展与计划要求的对比。
案例： 案例：旧木板房刷漆问题
思考这个问题： 思考这个问题： 假设有一座陈旧的矩形木板房需要重新油 漆。（任务定义） 任务定义） 这项工作必须分三步完成： 这项工作必须分三步完成：首先刮掉旧漆 然后刷上新漆，最后清除溅在窗户上的油漆。 ，然后刷上新漆，最后清除溅在窗户上的油漆。 任务分工） （任务分工） 假设一共分配了15名工人去完成这项工作 假设一共分配了 名工人去完成这项工作 然而工具却很有限： ， 然而工具却很有限：只有五把刮旧漆用的刮 五把刷漆用的刷子， 板，五把刷漆用的刷子， 五把清除溅在窗户上 的油漆用的小刮刀。 资源限制） 的油漆用的小刮刀。（资源限制）
时间以月为单位表示在图的下方， 时间以月为单位表示在图的下方，主要活动从上到下列 在图的左边。包括哪些活动，这些活动的顺序， 在图的左边。包括哪些活动，这些活动的顺序，以及每 项活动持续的时间。 项活动持续的时间。 甘特图作为一种控制工具，帮助管理者发现实际进度偏 甘特图作为一种控制工具， 离计划的情况。管理者由此极为便利地弄清一项任务( 离计划的情况。管理者由此极为便利地弄清一项任务( 项目)还剩下哪些工作要做, 项目)还剩下哪些工作要做,并可评估工作是提前还是滞 亦或正常进行。 后,亦或正常进行。 甘特的思想 人们能够了解和执行的, 把总的计划目标看成 ——人们能够了解和执行的,具有 人们能够了解和执行的 相互关系的一系列计划或各项事件。 相互关系的一系列计划或各项事件。
甘特图在工程进度管理中的作用
甘特图在工程进度管理中的实 际案例分析
案例一：某建筑工程项目
项目背景：某大型建筑工程项目，工期紧迫，需要有效的进度管理工具
甘特图应用：采用甘特图进行工程进度管理，对项目进行分解，明确各项任务的时间节点和负责 人
实施效果：通过甘特图对工程进度进行实时监控，及时调整进度计划，确保工程按时完成
结论：甘特图在工程进度管理中具有实际应用价值，能够提高项目管理效率和成功率
实时数据更新：随着工程进度的变化，甘特图能够实时更新数据，反映最新情况。 动态调整能力：允许用户根据实际情况调整任务进度，及时优化工程计划。 实时监控与预警：通过甘特图实现工程进度的实时监控，及时发现潜在问题并预警。 智能化分析：借助大数据和人工智能技术，对工程进度数据进行智能分析，为决策提供支持。
根据工程规模和复杂度选择合 适的软件
考虑软件的易用性和功能是否 满足需求
可以使用开源软件如 GanttProject进行制作
设计合理的任务和时间节点
任务分解：将项目分 解为具体的任务，确 保每个任务都有明确 的责任人和截止时间
时间估算：根据历史 数据和实践经验，为 每个任务合理估算所 需时间
优先级排序：根据任 务的重要性和紧急性 ，为任务设置合理的 优先级
THANK YOU
汇报人：XXX
进度安排：通过 甘特图的条形图 和时间刻度，明 确每个任务的开 始和结束时间， 确保项目按照计 划进行。
监控项目进度
实时跟踪：通过甘 特图实时监控项目 进度，及时发现和 解决潜在问题。
进度预测：根据甘 特图数据预测项目 未来进度，提前预 警并制定应对措施。
资源优化：通过甘 特图分析资源使用 情况，合理分配资 源，提高项目效率 。
优化工作流程：通过甘特图，项目经理可以分析任务之间的依赖关系，优化工作流程，提高工作 效率。
什么是甘特图
什么是甘特图 /科技名词定义中文名称：甘特图英文名称：Gan tt chart定义：一种按照时间进度标出工作活动，常用于项目管理的图表甘特图甘特图(Gantt chart )又叫横道图、条状图(Bar chart)。
它是以图示的方式通过活动列表和时间刻度形象地表示出任何特定项目的活动顺序与持续时间。
它是在第一次世界大战时期发明的，以亨利・L •甘特先生的名字命名，他制定了一个完整地用条形图表进度的标志系统。
甘特图内在思想简单，基本是一条线条图，横轴表示时间，纵轴表示活动(项目) ，线条表示在整个期间上计划和实际的活动完成情况。
它直观地表明任务计划在什么时候进行，及实际进展与计划要求的对比。
管理者由此极为便利地弄清一项任务(项目)还剩下哪些工作要做，并可评估工作进度。
目录简介一发明人--------优点-----局限——含义图表释义-----------变形一负荷--------------绘制步骤-----------应用范围-----------简介发明人--------优点------局限——含义图表释义__________变形一负荷--------------绘制步骤-----------应用范围___________简介甘特图是基于作业排序的目的，将活动与时间联系起来的最早尝试之一，该图能帮助企业描述对诸如工作中心、超时工作等资源的使用图。
当用于负荷时，甘特图可以显示几个部门、机器或设备的运行和闲置情况。
这表示了该系统的有关工作负荷状况，这样可使管理人员了解何种调整是恰当的。
例如，当某一工作中心处于超负荷状态时，则低负荷工作中心的员工可临时转移到该工作中心以增加其劳动力，或者，在制品存货可在不同工作中心进行加工，则高负荷工作中心的部分工作可移到低负荷工作中心完成，多功能的设备也可在各中心之间转移。
但甘特负荷图有一些重要的局限性，它不能解释生产变动如意料不到的机器故障及人工错误所形成的返工等。
年度工作计划表甘特图制作
年度工作计划表甘特图制作一、前言随着社会的发展和企业的不断壮大，年度工作计划表甘特图制作成为了管理者必须要学习和掌握的一项重要工作。
甘特图是一种项目管理工具，通过甘特图的绘制和制作，可以清晰地展现出项目的时间安排、任务分配以及进度控制等内容，有利于管理者对工作进度的管控和跟进。
因此，本文将围绕年度工作计划表甘特图制作展开讨论，详细介绍甘特图的制作方法和步骤，以便于管理者能够更好地掌握项目的进度和管理。
二、甘特图的定义和作用1. 甘特图的定义甘特图是由美国工程师亨利·甘特于1910年首次提出并使用的，它是一种项目进度的图示化表示工具。
甘特图通常以时间为横轴，任务为纵轴，通过横向条形的方式展示任务的安排和执行进度。
甘特图可以直观地展现每个任务的开始时间、结束时间和持续时间，使得管理者可以清晰地了解项目的进度和时间安排。
2. 甘特图的作用甘特图作为一种项目管理工具，具有多种作用：(1) 明确任务时间安排：甘特图可以清晰地展现出每个任务的开始时间、结束时间和持续时间，使得管理者和团队成员可以清晰地了解任务的时间安排，从而更好地安排自己的工作。
(2) 任务分配和进度管控：通过甘特图，管理者可以清晰地了解每个任务的负责人和执行进度，可以更好地分配任务和管控工作进度，确保项目按时完成。
(3) 交流和沟通：甘特图可以直观地展现项目的时间安排和进度情况，有利于团队成员之间的交流和沟通，加强团队协作和配合。
(4) 制定决策依据：通过甘特图，管理者可以清晰地了解项目的进度情况，从而为制定决策提供依据，确保项目的顺利进行。
三、年度工作计划表甘特图制作步骤下面将介绍年度工作计划表甘特图制作的具体步骤：1. 确定项目范围和目标在制作甘特图之前，首先需要明确项目的范围和目标。
通过与团队成员和相关部门的沟通和协商，确定项目的整体目标和关键任务，明确项目的范围和可行性。
2. 列出项目任务和时间安排根据项目的目标和范围，列出项目的关键任务和时间安排。
