水龙头工作原理
冷热水龙头的工作原理
冷热水龙头的工作原理一、前言冷热水龙头是我们日常生活中经常接触的家居用品，它能够控制水温和水流量，为我们提供方便。
但是，很多人对于冷热水龙头的工作原理并不了解。
本文将详细介绍冷热水龙头的工作原理。
二、冷热水龙头的组成结构1. 龙头本体：即我们平时所说的“龙头”，通常由铜材质制成，具有固定在洗脸盆或浴缸上的底座和可以旋转控制水流方向和流量大小的手柄。
2. 进水管：负责将自来水引入到龙头中。
3. 水嘴：负责将混合后的冷热水流出来。
4. 芯体：是控制冷热水混合比例和调节出水温度的关键部件，通常由陶瓷材质制成，具有耐高温、耐腐蚀等特点。
5. 连接管道：连接进出水管道和芯体等部件。
三、混合原理1. 冷热水分别进入芯体两端当我们打开冷热水龙头时，冷水和热水会分别进入芯体两端。
在芯体中间，有一个混合腔室，冷热水在这里进行混合。
2. 芯体内的阀门控制混合比例芯体内部有一个阀门，可以控制冷热水的混合比例。
当我们旋转龙头手柄时，阀门会随之转动，从而改变冷热水的混合比例。
3. 芯体内的温度控制装置调节出水温度芯体内还有一个温度控制装置，可以根据我们旋转手柄时所选择的混合比例来调节出水温度。
通常情况下，芯体内的温度控制装置是由一组金属片和弹簧组成的。
四、工作原理1. 冷热水进入龙头本体当我们打开冷热水龙头时，自来水会进入龙头本体，并分别流入到芯体两端。
2. 冷热水在芯体中进行混合冷热水流经芯体中间的混合腔室时，在阀门和温度控制装置的作用下进行混合，并形成适宜的出水温度。
3. 混合后的水流出水嘴混合后的水会从芯体中流出，进入水嘴，最终从龙头中流出。
4. 手柄控制混合比例和出水量我们通过旋转手柄来控制阀门的开关和位置，从而改变冷热水的混合比例和出水量。
五、总结以上就是冷热水龙头的工作原理。
我们可以通过掌握这些原理来更好地使用冷热水龙头，保证其正常运行并延长使用寿命。
同时，对于维修和更换零部件也有一定的帮助。
感应水龙头工作原理
感应水龙头工作原理
感应水龙头工作原理是一种利用红外线或超声波等技术，通过感应器检测人体接近并自动开启水流的装置。
其工作原理如下：
1. 感应装置：感应水龙头内部装有一个感应器，一般采用红外线或超声波感应器。
感应器能够发射出特定频率的红外线或超声波，并接收反射回来的信号。
2. 人体接近：当有人靠近感应水龙头时，人体会反射出红外线或超声波。
感应器会检测到这个信号，并以此作为触发条件。
3. 水流开启：当感应器检测到人体接近后，感应水龙头会自动开启水流。
这一过程通常是通过与水源连接的电磁阀来实现的。
感应器向电磁阀发送信号，以打开阀门，使水流通过。
4. 水流停止：当人体离开感应范围后，感应器将不再接收到信号。
在设定的延迟时间过后，感应水龙头会自动关闭水流。
这一过程仍然通过电磁阀来实现，感应器向电磁阀发送关闭信号，以关闭阀门。
感应水龙头的工作原理可以实现自动控制水流的开启和停止，不仅方便了用户的使用，还能有效节约水资源。
同时，由于不需要触摸水龙头，还可以减少细菌交叉传播的风险，提高卫生安全性。

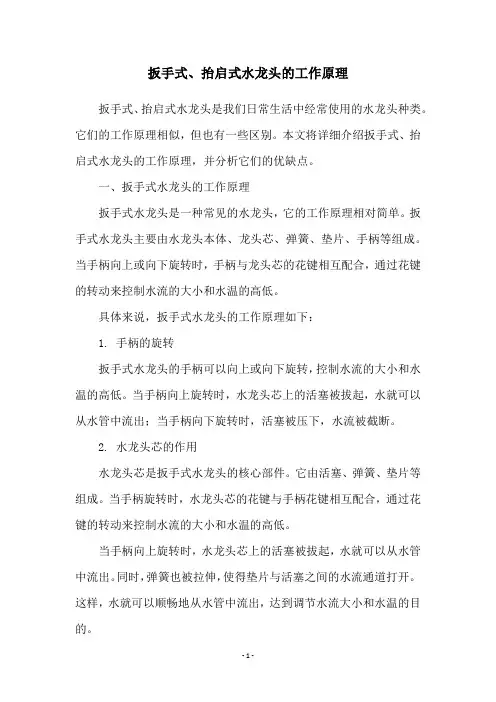

扳手式、抬启式水龙头的工作原理
扳手式、抬启式水龙头的工作原理扳手式、抬启式水龙头是我们日常生活中经常使用的水龙头种类。
它们的工作原理相似，但也有一些区别。
本文将详细介绍扳手式、抬启式水龙头的工作原理，并分析它们的优缺点。
一、扳手式水龙头的工作原理扳手式水龙头是一种常见的水龙头，它的工作原理相对简单。
扳手式水龙头主要由水龙头本体、龙头芯、弹簧、垫片、手柄等组成。
当手柄向上或向下旋转时，手柄与龙头芯的花键相互配合，通过花键的转动来控制水流的大小和水温的高低。
具体来说，扳手式水龙头的工作原理如下：1. 手柄的旋转扳手式水龙头的手柄可以向上或向下旋转，控制水流的大小和水温的高低。
当手柄向上旋转时，水龙头芯上的活塞被拔起，水就可以从水管中流出；当手柄向下旋转时，活塞被压下，水流被截断。
2. 水龙头芯的作用水龙头芯是扳手式水龙头的核心部件。
它由活塞、弹簧、垫片等组成。
当手柄旋转时，水龙头芯的花键与手柄花键相互配合，通过花键的转动来控制水流的大小和水温的高低。
当手柄向上旋转时，水龙头芯上的活塞被拔起，水就可以从水管中流出。
同时，弹簧也被拉伸，使得垫片与活塞之间的水流通道打开。
这样，水就可以顺畅地从水管中流出，达到调节水流大小和水温的目的。
当手柄向下旋转时，活塞被压下，水流被截断。
这时，弹簧也被压缩，使得垫片与活塞之间的水流通道关闭。
这样，水就停止流出，达到关闭水龙头的目的。
3. 垫片的作用垫片是扳手式水龙头中的重要部件。
它位于活塞和水龙头本体之间，起到密封作用。
当水龙头关闭时，垫片可以将水流通道完全封闭，防止水漏出。
二、抬启式水龙头的工作原理抬启式水龙头是一种较为先进的水龙头，它的工作原理相对复杂。
抬启式水龙头主要由水龙头本体、龙头芯、弹簧、垫片、手柄等组成。
当手柄向上或向下移动时，龙头芯会随之上下移动，通过水流的开启和关闭来控制水流的大小和水温的高低。
具体来说，抬启式水龙头的工作原理如下：1. 手柄的移动抬启式水龙头的手柄可以向上或向下移动，控制水流的大小和水温的高低。
感应龙头工作原理

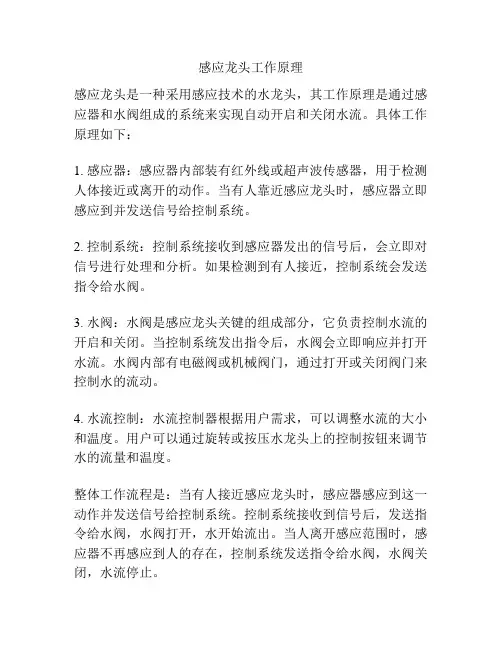

感应龙头工作原理
感应龙头是一种采用感应技术的水龙头，其工作原理是通过感应器和水阀组成的系统来实现自动开启和关闭水流。
具体工作原理如下：
1. 感应器：感应器内部装有红外线或超声波传感器，用于检测人体接近或离开的动作。
当有人靠近感应龙头时，感应器立即感应到并发送信号给控制系统。
2. 控制系统：控制系统接收到感应器发出的信号后，会立即对信号进行处理和分析。
如果检测到有人接近，控制系统会发送指令给水阀。
3. 水阀：水阀是感应龙头关键的组成部分，它负责控制水流的开启和关闭。
当控制系统发出指令后，水阀会立即响应并打开水流。
水阀内部有电磁阀或机械阀门，通过打开或关闭阀门来控制水的流动。
4. 水流控制：水流控制器根据用户需求，可以调整水流的大小和温度。
用户可以通过旋转或按压水龙头上的控制按钮来调节水的流量和温度。
整体工作流程是：当有人接近感应龙头时，感应器感应到这一动作并发送信号给控制系统。
控制系统接收到信号后，发送指令给水阀，水阀打开，水开始流出。
当人离开感应范围时，感应器不再感应到人的存在，控制系统发送指令给水阀，水阀关闭，水流停止。
感应龙头的工作原理利用了感应技术和自动控制系统，实现了与用户的交互和智能控制，既节约了水资源，又方便了使用者的操作。
感应水龙头工作原理
感应水龙头工作原理
水龙头是人们日常生活中常见的设备，主要用于控制自来水的流量和水温。
水龙头的工作原理是利用人们的操作来调节自来水的流量和温度。
水龙头的主要组成部分包括水管、阀门、喷嘴和控制手柄。
当人们旋转控制手柄时，阀门内的过水孔会随之开启或关闭，从而调节自来水的流量。
同时，控制手柄还可以控制热水和冷水的混合比例，从而实现水温的调节。
水龙头的控制原理是利用阀门的开启和关闭控制自来水的流量。
当控制手柄旋转到开启位置时，阀门内的过水孔会打开，自来水经过水管进入喷嘴，从而实现水流。
而当控制手柄旋转到关闭位置时，阀门内的过水孔会关闭，停止自来水的流动。
此外，水龙头还可以通过喷嘴的设计来调节水流的形状和方向。
喷嘴通常有多个出水孔，可以根据需要调节出水孔的开启情况，实现不同的喷水效果。
总的来说，水龙头的工作原理是通过控制手柄调节阀门的开启和关闭，控制自来水的流量和温度。
喷嘴的设计可以调节水流的形状和方向，满足人们不同的使用需求。
电热水龙头工作原理
电热水龙头工作原理
电热水龙头利用电能将水加热，工作原理如下：
1. 加热元件：电热水龙头内部内置有一个加热元件，通常为电热芯或电热线圈。
2. 控制开关：电热水龙头上配有一个控制开关，用于控制水的流量和温度。
3. 电源接线：电热水龙头接通电源后，电能通过电源线连接到加热元件上。
4. 水流感应：当有人打开水龙头时，水流经过龙头的传感器，触发加热元件开始工作。
5. 加热水流：加热元件的电能转化为热能，通过传热效应将热能传递给经过的水流，使水温升高。
6. 温度控制：加热水龙头通常配有温度控制功能，可通过控制开关调节水的温度，达到用户所需的热水温度。
7. 自动保护：为防止加热元件过热或损坏，电热水龙头通常还配备了过热保护功能，当温度超过设定值时会自动断电，确保使用安全。
总而言之，电热水龙头通过加热元件将电能转化为热能，加热经过的水流，控制开关调节温度，实现了提供即时热水的功能。
速热水龙头什么原理
速热水龙头什么原理
速热水龙头是一种可以迅速加热水温的龙头装置，其工作原理如下：
1.加热系统：速热水龙头内部设有一个加热系统，通常由加热
器和控制器组成。
加热器是通过电能将电能转换为热能的装置，可以快速加热经过龙头的冷水。
控制器用于监测水温，并根据设定的温度控制加热器的工作。
2.水流控制：速热水龙头有一个水流控制系统，可调节水流的
大小和速度。
通常有一个旋钮或杆来控制水的流量。
当旋钮或杆打开时，冷水流经进水管进入加热系统。
3.加热过程：当速热水龙头的加热系统启动时，进水的冷水会
通过加热器进行加热。
加热器产生的热能会将冷水快速加热，使之达到用户设定的温度。
加热过程通常只需要几秒钟即可完成。
4.温度控制：速热水龙头内部的控制器会监测加热过程中的水温。
当水温接近设定的温度时，控制器会自动停止加热器的工作，以避免水温过热。
5.供热水：当水温达到用户设定的温度后，速热水龙头会自动
将加热好的热水供给用户。
用户可以通过旋钮或杆来控制供水的水流大小和速度。
总之，速热水龙头通过加热系统将进水的冷水快速加热，然后将加热好的热水供给用户，以提供短时间内需要的热水。
电热水龙头工作原理
电热水龙头工作原理
电热水龙头工作原理：
1. 供水系统: 电热水龙头接入供水系统，通过水管将水流引入
龙头。
2. 电加热元件: 电热水龙头内部装有电加热元件，通常是一个
或多个加热管。
当插头插入插座并通电时，电加热元件开始工作。
3. 温度控制装置: 电热水龙头通常还配备有温度控制装置，用
于调节加热元件的加热功率，从而控制出水的温度。
温度控制装置通常包括一个温度传感器和控制电路。
4. 水流感应装置: 电热水龙头还配备有水流感应装置，用于检
测水流的开启和关闭。
当龙头开启时，水流感应装置会感应到水流，通过信号传递给温度控制装置，启动加热元件。
5. 加热过程: 当水流开启后，加热元件开始加热水流。
温度控
制装置根据温度传感器的实际温度测量数据，控制加热元件的加热功率，从而使出水的温度达到设定的温度。
6. 关闭过程: 当龙头关闭时，水流感应装置会感应到水流停止，并将信号传递给温度控制装置，停止加热元件的工作。
总结：电热水龙头的工作原理是通过电加热元件将供水系统中
的水加热至设定的温度，通过温度控制装置和水流感应装置实现对加热过程的控制，使用户能够获得温度适宜的热水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
陶瓷阀芯工作原理
• 当手柄开到最左边,带动绿色陶 瓷片移动,使下图中左边的孔完 全打开,右边的孔关闭,这样,冷水 试图进入阀芯被堵住,热水通道 里的水进入阀芯,流到阀芯内的 一个小空间,就是绿色陶瓷片那 个不规则的凹孔,(请看上图,凹孔 内可放销声网),再经过最下面的 孔(请看下图示意图)流入主体,这 样主体出水就是热水了;当手柄 开到最右边就是冷水,当开到 中 间,冷水热水通道同时打开,同时 流进阀芯混合后为温水流出.
浴缸的工作原理
水通过S位移,水位进入主体,同样首 先进入阀心,从阀心再流入主体 内换向器左边的空腔,再通过换 向器的提拉,来实现主体内流道 的开或着关,看左边CAD图,此状 态,换向器密封圈把流经起泡器 的通道堵塞,则水只能从花洒软 管的通道过,当换向器拉冒被拉 起,换向器靠近下面的密封圈把 花洒软管的通道堵死,则水就只 能从起泡器出水了.试水压力１ Ｍpa,试气0.6Mpa.
去工厂解释所有问题 点,在采购工程师下单 时,和工厂签定QRT
工厂第一个定单完成 QRT依据工厂实际情况 更新为A1
工厂送样到宁波样品室 予以保留存档
感谢您的参与！ 奔驰！
螺旋阀芯的工作原理
• 螺旋阀芯主要依靠阀杆旋转,通 过T螺纹产生位移,实现进水孔的 开关,当您旋转阀杆时,螺纹咬合, 使阀芯密封端前进或者后退.请 看左图上,阀芯扭进去后,关闭到 顶,则把进水口(左上图最左边的 孔)堵住,同时也堵住了出水口的 位置,依靠阀芯密封端对出水口 堵住情况来实现热水冷水.
菜盆的工作原理
• 螺旋阀芯主要依靠阀杆旋转,通 过螺纹产生位移,实现进水孔的 开关,当您旋转阀杆时,螺纹咬合, 使阀芯密封端前进或者后退.请 看左图上,阀芯扭进去后,关闭到 顶,则把进水口(左上图最左边的 孔)堵住,同时也堵住了出水口的 位置,依靠阀芯密封端对出水口 堵住情况来实现热水冷水.
螺旋阀芯的工作原理
水龙头的工作原理
• 主要针对目前常见的三种 水龙头: • 面盆20FX5003000(LT) 20MS350500(AL) 菜盆20IX3503000(XG) 20MS1003000(SDL) 浴缸20OZ5203000(HM) 20MS3003000(AL)
面盆的工作原理
左图为单把陶瓷阀芯面 盆的CAD图,主要由手 柄部分,阀芯,主体,进水 编织管,和安装配件等
ቤተ መጻሕፍቲ ባይዱ51
陶瓷阀芯的工作原理
左上图为陶瓷阀芯的CAD图,一般 陶瓷阀芯底部有三个孔,两个用 于冷热水进水,一个是阀芯内部 的出水,(请看左下示意图),阀芯 底部两孔有密封圈,以保证和主 体密封.冷热进水编织管与主体 相连接后,可确保,冷水和热水通 道和阀芯的两个孔一一对应. （放松测试５－６）
陶瓷阀芯工作原理
换向器的工作原理
左边图为换向起内部核心的示意图 换向器通过上面的密封圈，与主体 配合，来实现主体内部，起泡器 和花洒通道的切换（中心线不对 称会漏水）
工程部资料文控
采购部寻找新工厂 并且提供样品给工厂 要求工厂送样 工厂送样到宁波办公 室工程部工程师负责 样品的检验确认 看外观,试水,试气, 阀芯放松测试,可靠测试 各部件尺寸重量检测 检测报告,QRT,A0
菜盆的工作原理
• 水从进水编织管----主体中的单 独通道(与阀芯两个孔对应)保证 水最先流经阀芯,------从阀芯的 绿色陶瓷片内(可装销声网)流过, 从黄色陶瓷片的孔流出进入主体, 看左图出水管与主体接触是一个 铜管,套在主体上,主体底端有一 个小空间,用与和出水管连接出 水.
菜盆的工作原理
快开陶瓷阀芯工作原理
• 快开陶瓷阀芯依靠陶瓷片的旋转, 来实现进/出水口的开关的,阀杆 和红色的陶瓷片配合,阀杆旋转, 带动红色陶瓷片旋转,左下图为 完全关闭状态,正下图为红色陶 瓷片的形状
快开陶瓷阀芯工作原理
水从蓝色的陶瓷片进入,通过红 色陶瓷片旋转来实现流量或者 开关,从阀芯的两侧出水口出水 流进主体(请看左边示意图)
• 螺旋阀芯主要依靠阀杆旋转,通 过T螺纹产生位移,实现进水孔的 开关,当您旋转阀杆时,螺纹咬合, 使阀芯密封端前进或者后退.请 看左图上,阀芯扭进去后,关闭到 顶,则把进水口(左上图最左边的 孔)堵住,同时也堵住了出水口的 位置,依靠阀芯密封端对出水口 堵住情况来实现热水冷水.（可 靠性测试７－１０）
