专题16家庭电路和安全用电-2021年中考物理真题分项汇编 (全国通用)(第1期)(解析版)
专题16家庭电路和安全用电
第1期
一、单选题
1．（2021·湖南岳阳市·中考真题）“珍爱生命，注意安全”是每个公民应有的安全意识。
以下做法符合安全常识的是（）
A．汽车超速、超载行驶
B．用湿布擦拭工作中的台灯
C．发生触电事故，第一时间切断电源
D．一个插座上同时使用多个大功率用电器
【答案】C
【详解】
A．汽车超速、超载行驶会增大汽车运动时的动能，想要停下来需要克服摩擦力做的功
变大，停下来需要的安全距离越长，容易发生危险，故A不符合题意；
B．用湿布擦拭工作中的台灯容易发生触电事故，故B不符题意；
C．发生触电事故，第一时间切断电源，使人脱离电路再施救，符合安全用电的原则，
故C符合题意；
D．一个插座上同时使用多个大功率用电器会导致电路电流过大，容易引起火灾，故D
不符合题意。
故选C。
2．（2021·湖北武汉市·中考真题）关于生活用电，下列说法正确的是（）
A．人只要不接触带电体，就不会触电
B．电线使用年限过长，绝缘皮破损，可能造成短路
C．用试电笔的笔尖接触被测的导线，手指不能碰到金属笔卡或笔尖
D．家庭电路安装空气开关和漏电保护器，都是防止漏电而采取的安全措施
【答案】B
【详解】
A．人不接触带电体，也可能触电，如高压电弧触电，故A错误；
B．电线使用年限过长，绝缘皮破损，零、火线有可能接触，会造成短路，故B正确；
C．试电笔在使用时，笔尖接触被测的导线，手指接触金属笔卡，若接触火线，氖管会
发光，故C错误；
D．安装空气开关是防止电流过大而采取的安全措施，漏电保护器是防止漏电而采取的安全措施，故D错误。
故选B。
3．（2021·湖南衡阳市·中考真题）关于家庭电路及安全用电，下列说法正确的是（）
A．我国家庭电路的电压是380V
B．用电器起火，可以迅速用水将火扑灭
C．为了防止触电，必须把用电器的开关接在火线上
D．家庭电路中，同时工作的用电器越多，总电阻越大
【答案】C
【详解】
A．我国家庭电路的电压是220V，故A错误；
B．用电器起火，要先断开电源，再想法灭火，如果直接用水灭火，由于水的是导体，
有可能引起触电事故，故B错误；
C．开关必须接在用电器与火线之间，这样在断开用电器时，才能断开火线与用电器的
连接，避免触电，故C正确；
D．家庭电路中的各用电器是并联连接，所以电路中用电器越多，总电阻越小，故D错
误。
故选C。
4．（2021·四川南充市·中考真题）下列关于安全用电常识说法错误的是（）
A．三脚插头较长的那只脚无用
B．保险装置、插座、家用电器达到使用寿命应及时更换
C．更换家庭电路中的灯泡、搬动用电器前应断开电源开关
D．当家庭电路起火时，应先断开电路再灭火
【答案】A
【详解】
A．三脚插头较长的那只脚是接地线的，把用电器接入电路的同时把用电器的外壳与大
地连接起来，防止因外壳带电引发触电事故，所以三脚插头较长的那只脚是有用的，故
A错误，符合题意；
B．保险装置、插座、家用电器都是有寿命的，达到使用寿命应及时更换，否则会发生
安全事故，出现人体触电或者引发火灾，故B正确，不符合题意；
C．更换家庭电路中的灯泡、搬动用电器前，为了防止人体触电，应断开电源开关，故
C正确，不符合题意；
D．当家庭电路起火时，应先断开电路再灭火，不能先灭火，再断开电路，否则会人体触电，故D正确，不符合题意。
故选A。
5．（2021·重庆中考真题）下列关于电学知识说法正确的（）
A．洗衣机使用三孔插座主要是为了防止雷击
B．使用测电笔时人手必须接触笔尾的金属体
C．验电器的金属箔片张开是因为带异种电荷
D．家庭电路中空气开关跳闸一定是发生短路
【答案】B
【详解】
A．洗衣机使用三孔插座，主要是为了防止洗衣机漏电导致外壳带电而引起触电，故A
错误；
B．使用测电笔时，人手必须接触笔尾的金属体，使火线、测电笔、人体、大地构成回
路，有微弱电流通过测电笔氖管，氖管才能发光。故B正确；
C．验电器的金属箔片张开，是因为两片金属箔片带同种电荷而相互排斥，故C错误；
D．家庭电路中空气开关跳闸，说明电路中电流过大，引起家庭电路中电流过大的原因
可能是发生短路，也可能是接入电路的用电器总功率过大，故D错误。
故选B。
6．（2021·黑龙江齐齐哈尔市·中考真题）如图所示的做法中，符合安全原则的是（）
A．雷雨天站在大树下避雨B．用手指触碰插座的插孔C．用温毛巾
擦发光的灯泡D．将冰箱的金属外壳接地
【答案】D
【详解】
A．雷雨天站在大树下避雨时，由于湿大树是导体，且较高，有可能将雷电传导下来，
可能会发生触电，故A不符合题意；
B．用手指触碰插座的插孔，一旦碰到火线，会造成触电事故，故B不符合题意；
C．用湿抹布擦发光的灯泡，生活中的水是导体，容易造成触电，故C不符合题意；D．将冰箱的金属外壳接地，可防止因外壳漏电而使人触电，故D符合题意。
故选D。
7．（2021·黑龙江中考真题）将电灯、开关和插座接入家庭电路中，接线正确的是（）
A
．B
．C
．
D
．
【答案】D
【详解】
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这
样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全；
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
故选D。
8．（2021·湖北随州市·中考真题）据媒体根道，每年都有钓鱼者不小心将鱼竿触碰到高
压线触电身亡的事故发生，甚至养鸭人和放羊人用废弃的鱼竿赶鸭驱羊时也发生过类似
惨剧。刘强同学意识到安全用电人命关天！他查阅资料后对同学们讲：有一种碳素钓竿
的导电性为1.5×10-3Ω/cm（即每厘米长的电阻值），10m长的钓竿若触碰到10kV的高
压线，那将万分危险！根据上述材料下列说法正确的是（）
A．刘强所言的该款碳竿若触碰到高压线，高压线与握手处之间的钓竿电阻不足2Ω
B．刘强所言的该款碳竿若触碰到220V民用电是安全的
C．若钓竿触碰到高压线发生触电事故时，钓友应迅速夺下钓竿
D．鱼塘的水质含杂质较多，但钓线一般是尼龙线，即使这种钓线在水中浸泡后甩到高
压线上应该没事儿
【答案】A【详解】
A．由题意知，碳素钓竿的导电性为1.5×10-3Ω/cm，则10m长的钓竿的电阻为
R=1.5×10-3Ω/cm×103cm=1.5Ω
故A正确；
B．对人体的安全电压不大于36V，钓竿的电阻为1.5Ω，若这种碳竿触碰到220V民用
电也可能会发生触电事故，故B错误；
C．钓竿是导体，若钓竿触碰到高压线发生触电事故时，钓友不能触碰钓竿，应迅速用
绝缘的干木棒挑开人与钓竿，故C错误；
D．鱼塘的水质含杂质较多，导电性能变强，尼龙线上有水后就变成了导体，故D错误。
故选A。
9．（2021·天津中考真题）“珍爱生命，安全用电”。下列做法符合安全用电要求的是
（）
A．在高压线下面钓鱼B．用湿布擦拭正在发光的电灯
C．用铜丝代替保险丝D．把电冰箱的金属外壳接地线
【答案】D
【详解】
A．高压线下钓鱼，鱼线很容易接触到高压线，会发生触电，故A不符合题意；
B．湿物体容易导电，容易发生触电，故B不符合题意；
C．用铜丝代替保险丝，会使得当家庭电路中电流过大时不能熔断，起不到切断电路的
作用，故C不符合题意；
D．电冰箱的金属外壳应接地，这样可防止因漏电而造成的触电事故，故D符合题意。
故选D。
10．（2021·浙江嘉兴市·中考真题）科学实验既要操作规范，又要保障安全，下列实验
操作中符合要求的是（）
A
．移走蒸发皿B
．使用测
电笔C
．夹持试管D
．
添加砝码
【答案】C
【详解】
A．直接用手移走加热中的蒸发皿，容易发生烫伤，操作不安全，故A不符合要求；
B．使用试电笔时手指要接触试电笔的金属笔尾，试电笔才能形成闭合回路，氖管才会
发光，图中操作不规范，故B不符合要求；
C．用试管夹夹取试管，操作规范且安全，故C符合要求；
D．用天平测物体质量时，增减砝码必须使用镊子，不能用手直接拿砝码，避免砝码因
污染腐蚀导致测量结果不准确，图中直接用手拿砝码，操作不规范，故D不符合要求。
故选C。
11．（2021·安徽中考真题）下列说法正确的是（）
A．在气体中，流速越大的位置压强越大
B．跳远运动员起跳前要助跑是为了增大惯性
C．导体在磁场中运动时一定会产生感应电流
D．家庭电路发生火灾时，要先切断电源，不能直接泼水灭火
【答案】D
【详解】
A．在气体中，流速越大的位置压强越小，故A错误；
B．跳远运动员起跳前要助跑，是为了利用惯性，但不能增大惯性，故B错误；
C．闭合电路的部分导体在磁场中做切割磁感线运动时，才会产生感应电流，故C错误；
D．家庭电路着火时，要先切断电源，再救火，若直接用水泼易引发触电，故D正确。
故选D。
二、填空题
12．（2021·上海中考真题）家用电器的额定电压是______V，电饭煲在工作时，将______
转化为内能，在电饭锅中注水，发现锅底比平时看到的浅，是由于______。
【答案】220电能光的折射【详解】
[1]家用电器的额定电压是220V。
[2]电饭煲在工作时，需要煮熟食物，所以将电能主要转化为内能。
[3]在电饭锅中注水，发现锅底比平时看到的浅，是由于光的折射现象引起的。
13．（2021·浙江宁波市·中考真题）夏天的紫外线较强，人们在户外活动时间过长，会
造成皮肤灼伤，甚至诱发皮肤癌。小宁利用紫外光敏电阻对紫外线较灵敏的性质，设计
了如图所示电路。当户外紫外线增强到设定值时，S2闭合，电动机转动，遮阳棚上防紫外线的遮阳布展开。
（1）调试时发现，当户外紫外线增强到设定值时，S2仍未闭合。为了达到设计要求，
需要把滑动变阻器R1的滑片P向______（填“左”或“右”）移动；
（2）从安全用电的角度分析，进户线a应该是______线。
【答案】右火线
【详解】
（1）[1]由图可知，开关S2与电磁铁衔铁为一体，紫外线增强到设定值时，S
2仍未闭合，
说明电磁铁的磁性不够强，不能将衔铁吸下。为了达到设计要求，则应增大电磁铁对衔
铁的吸引力，在电磁铁线圈匝数一定时，应增大电磁铁电路中的电流，故需要把滑动变
阻器R1的阻值减小，滑片P应向右移动。
（2）[2]为了安全用电，控制电动机的开关S2应接在火线上，由图可知，开关S
2接在
进户线a上，说明a为火线。
14．（2021·江苏连云港市·中考真题）家庭电路中三线插座非常普遍，中间的插孔接
___________线。对人体来说，安全电压一般不高于___________V。如图所示是小明家
的电能表，他家用电总计___________kW·h，已知1kW·h电费为0.50元，则小明家应
缴纳的总电费是___________元。

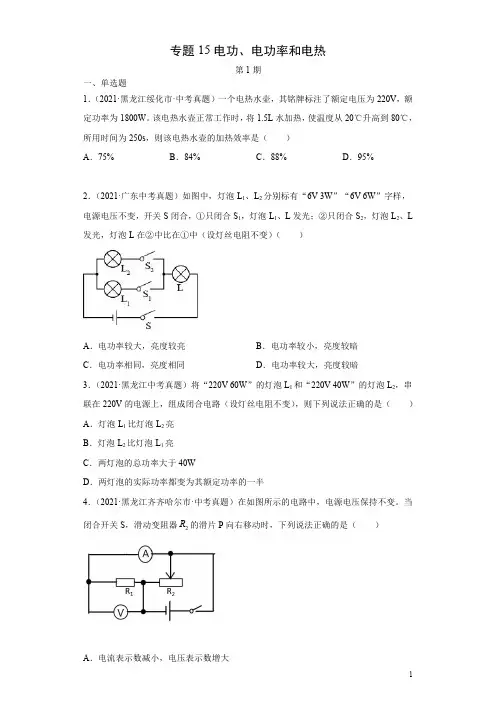

专题15电功、电功率和电热-2021年中考物理真题分项汇编 (全国通用)(第1期)(原卷版)
专题15电功、电功率和电热
第1期
一、单选题
1．（2021·黑龙江绥化市·中考真题）一个电热水壶，其铭牌标注了额定电压为220V，额
定功率为1800W。该电热水壶正常工作时，将1.5L水加热，使温度从20℃升高到80℃，
所用时间为250s，则该电热水壶的加热效率是（）
A．75%B．84%C．88%D．95%
2．（2021·广东中考真题）如图中，灯泡L
1、L
2分别标有“6V3W”“6V6W”字样，
电源电压不变，开关S闭合，①只闭合S1，灯泡L
1、L发光；②只闭合S
2，灯泡L
2、L
发光，灯泡L在②中比在①中（设灯丝电阻不变）（）
A．电功率较大，亮度较亮B．电功率较小，亮度较暗
C．电功率相同，亮度相同D．电功率较大，亮度较暗
3．（2021·黑龙江中考真题）将“220V60W”的灯泡L
1和“220V40W”的灯泡L
2，串
联在220V的电源上，组成闭合电路（设灯丝电阻不变），则下列说法正确的是（）
A．灯泡L
1比灯泡L
2亮
B．灯泡L
2比灯泡L
1亮
C．两灯泡的总功率大于40W
D．两灯泡的实际功率都变为其额定功率的一半
4．（2021·黑龙江齐齐哈尔市·中考真题）在如图所示的电路中，电源电压保持不变。当
闭合开关S，滑动变阻器
2R的滑片P向右移动时，下列说法正确的是（）
A．电流表示数减小，电压表示数增大B．电流表示数减小，电压表示数不变
C．电路总电阻减小，电路总功率增大
D．电流表示数不变，电压表示数不变
5．（2021·福建中考真题）如图电路，电源电压保持不变，滑动变阻器R标有“30Ω1A”，
定值电阻R0的阻值为10Ω，小灯泡L标有“6V3.6W”（电阻不随温度而变化），电
流表的量程为0~3A。当S闭合，S1、S
2，断开，滑片P移到R的中点时，小灯泡恰
好正常发光。在保证电路安全的前提下，电路消耗总功率的最小值与最大值之比是
（）
A．1：4B．1：8C．2：7D．3：20
6．（2021·甘肃中考真题）如图所示的电路，电源电压恒定不变，灯泡L上标有“12V，
2021年中考物理试题分项版解析汇编(第01期)专题12电路电流电压
2021年中考物理试题分项版解析汇编（第01期）专题12电路电流电压
专题12 电路 电流 电压 电阻
一、单选题
1．如图所示金属球使小芳带电，则小芳（ ）
A. 得到电子 B. 失去电子 C. 得到原子核 D. 相互排斥的头发带上同种电荷 【来源】广东省广州市2021年中考物理试题 【答案】D
【解析】人是导体，当人接触带电的金属球时，会带上与金属球相同的电荷，根据电荷间的相互作用规律可知，头发由于带上同种电荷相互排斥而分散开来，故答案为D.
2．图是常用的5号电池的示意图，其型号的另一种表示方法为“14500”，前两位数是直径，后三位数是高度。这型号电池高度为（ ）
A. 14mm B. 145mm C. 500mm D. 50.0mm 【来源】广东省广州市2021年中考物理试题 【答案】D
3．家庭常用的电吹风既能吹冷风又能吹热风。下列电路中最符合电吹风工作要求的是（ ）
A. B. C. D.
1
【来源】2021年山东省泰安市中考物理试题 【答案】A
【解析】根据题意，电吹风既能吹冷风又能吹热风，所以电机与电热丝应并联，且为了使电热丝不会烧坏，在其发热时，电机必须工作。
A图，干路开关S1闭合时，电机工作吹冷风，再闭合S2时，电热丝工作，吹热风，故A符合题意； B图，S1闭合，S2断开时，电热丝单独工作，会烧坏，故B不符合题意；
C图，S1闭合时，电机与电热丝串联，当S2再闭合时，电热丝被短路，电机单独工作，但在实际电路中，很少会这样设计电路，因为S2闭合到断开两种状态时，电机的工作电压变化大，可能不会正常工作，故C不符合实际； D图，S1闭合时，电机与电热丝串联，当S2再闭合时，电机被短路，电热丝单独工作，故D不符合题意； 故选A。

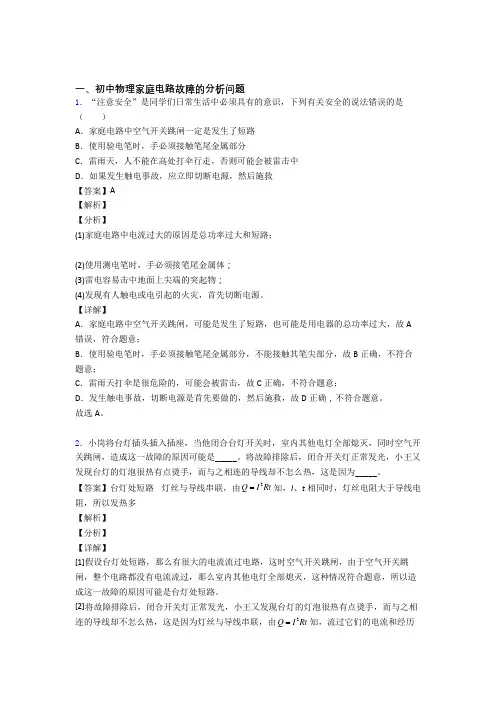

2020-2021全国中考物理家庭电路故障的分析问题的综合中考真题分类汇总含详细答案
一、初中物理家庭电路故障的分析问题
1．“注意安全”是同学们日常生活中必须具有的意识，下列有关安全的说法错误的是（ ）
A．家庭电路中空气开关跳闸一定是发生了短路
B．使用验电笔时，手必须接触笔尾金属部分
C．雷雨天，人不能在高处打伞行走，否则可能会被雷击中
D．如果发生触电事故，应立即切断电源，然后施救
【答案】A
【解析】
【分析】
(1)家庭电路中电流过大的原因是总功率过大和短路；
(2)使用测电笔时，手必须接笔尾金属体；
(3)雷电容易击中地面上尖端的突起物；
(4)发现有人触电或电引起的火灾，首先切断电源。
【详解】
A．家庭电路中空气开关跳闸，可能是发生了短路，也可能是用电器的总功率过大，故A错误，符合题意；
B．使用验电笔时，手必须接触笔尾金属部分，不能接触其笔尖部分，故B正确，不符合题意；
C．雷雨天打伞是很危险的，可能会被雷击，故C正确，不符合题意；
D．发生触电事故，切断电源是首先要做的，然后施救，故D正确，不符合题意。
故选A。
2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2QIRt知，I、t相同时，灯丝电阻大于导线电阻，所以发热多
【解析】
【分析】
【详解】
[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2QIRt知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。

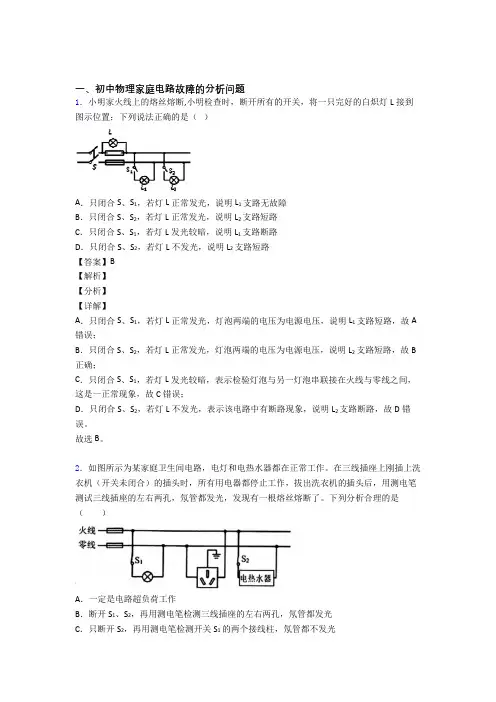

2020-2021全国中考物理家庭电路故障中考模拟和真题汇总附答案
一、初中物理家庭电路故障的分析问题
1．小明家火线上的熔丝熔断,小明检查时，断开所有的开关，将一只完好的白炽灯L接到图示位置；下列说法正确的是（ ）
A．只闭合S、S1，若灯L正常发光，说明L1支路无故障
B．只闭合S、S2，若灯L正常发光，说明L2支路短路
C．只闭合S、S1，若灯L发光较暗，说明L1支路断路
D．只闭合S、S2，若灯L不发光，说明L2支路短路
【答案】B
【解析】
【分析】
【详解】
A．只闭合S、S1，若灯L正常发光，灯泡两端的电压为电源电压，说明L1支路短路，故A错误；
B．只闭合S、S2，若灯L正常发光，灯泡两端的电压为电源电压，说明L2支路短路，故B正确；
C．只闭合S、S1，若灯L发光较暗，表示检验灯泡与另一灯泡串联接在火线与零线之间，这是一正常现象，故C错误；
D．只闭合S、S2，若灯L不发光，表示该电路中有断路现象，说明L2支路断路，故D错误。
故选B。
2．如图所示为某家庭卫生间电路，电灯和电热水器都在正常工作。在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析合理的是（ ）
A．一定是电路超负荷工作
B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
C．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都不发光 D．只取下灯泡，再用测电笔检测灯座的两个接线柱，氖管都发光
【答案】D
【解析】
【分析】
【详解】
A．熔丝熔断的原因是电路超负荷运作或电路短路，在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，此时洗衣机没有工作，所以不是电路超负荷运作，应该是洗衣机插头出现短路，故A不符合题意；
B．断开S1、S2，三孔插座的左孔无法与火线相连，因此用测电笔检测三线插座的左孔，氖管不发光，故B不符合题意；

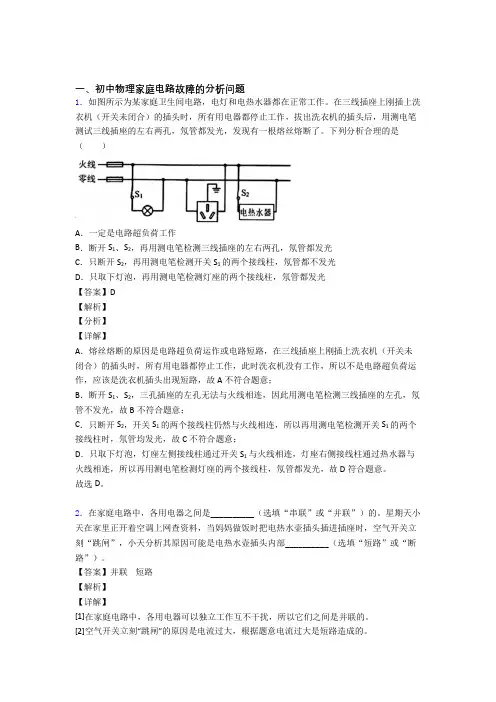

2020-2021全国中考物理家庭电路故障的分析问题的综合中考真题分类汇总附详细答案
一、初中物理家庭电路故障的分析问题
1．如图所示为某家庭卫生间电路，电灯和电热水器都在正常工作。在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析合理的是（ ）
A．一定是电路超负荷工作
B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
C．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都不发光
D．只取下灯泡，再用测电笔检测灯座的两个接线柱，氖管都发光
【答案】D
【解析】
【分析】
【详解】
A．熔丝熔断的原因是电路超负荷运作或电路短路，在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，此时洗衣机没有工作，所以不是电路超负荷运作，应该是洗衣机插头出现短路，故A不符合题意；
B．断开S1、S2，三孔插座的左孔无法与火线相连，因此用测电笔检测三线插座的左孔，氖管不发光，故B不符合题意；
C．只断开S2，开关S1的两个接线柱仍然与火线相连，所以再用测电笔检测开关S1的两个接线柱时，氖管均发光，故C不符合题意；
D．只取下灯泡，灯座左侧接线柱通过开关S1与火线相连，灯座右侧接线柱通过热水器与火线相连，所以再用测电笔检测灯座的两个接线柱，氖管都发光，故D符合题意。
故选D。
2．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。
【答案】并联 短路
【解析】
【详解】
[1]在家庭电路中，各用电器可以独立工作互不干扰，所以它们之间是并联的。
[2]空气开关立刻“跳闸”的原因是电流过大，根据题意电流过大是短路造成的。
3．川川想在家里安装一盏照明灯,他设计的电路如图．请你将图中开关和电灯连线补画完整．
2020-2021全国中考物理家庭电路故障的分析问题的综合中考真题汇总
一、初中物理家庭电路故障的分析问题
1．如图所示为某家庭卫生间电路，电灯和电热水器都在正常工作。在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析合理的是（ ）
A．一定是电路超负荷工作
B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
C．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都不发光
D．只取下灯泡，再用测电笔检测灯座的两个接线柱，氖管都发光
【答案】D
【解析】
【分析】
【详解】
A．熔丝熔断的原因是电路超负荷运作或电路短路，在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，此时洗衣机没有工作，所以不是电路超负荷运作，应该是洗衣机插头出现短路，故A不符合题意；
B．断开S1、S2，三孔插座的左孔无法与火线相连，因此用测电笔检测三线插座的左孔，氖管不发光，故B不符合题意；
C．只断开S2，开关S1的两个接线柱仍然与火线相连，所以再用测电笔检测开关S1的两个接线柱时，氖管均发光，故C不符合题意；
D．只取下灯泡，灯座左侧接线柱通过开关S1与火线相连，灯座右侧接线柱通过热水器与火线相连，所以再用测电笔检测灯座的两个接线柱，氖管都发光，故D符合题意。
故选D。
2．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。
【答案】热 总功率
【解析】
【分析】
【详解】
[1]电流通过导体时会产生热量，把电能转化为内能，这种现象叫做电流的热效应，灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。 [2]由I=pU可知，电压不变的情况下，当家用电器的的功率过大时，电流会过大；电路短路时，电流不经用电器而将火线和零线连接，此时电线上的电流也会过大，这两种情况都会导致跳闸。
2020-2021中考物理一模试题分类汇编——家庭电路故障的分析问题综合及答案解析
一、初中物理家庭电路故障的分析问题
1．关于家庭电路及安全用电，下列说法中正确的是（ ）
A．可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器
B．电视机待机时不消耗电能
C．空气开关跳闸一定是发生了短路现象
D．插头中标着“E”的导线和用电器的金属外壳相连
【答案】D
【解析】
【详解】
A．不可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器，否则流过这个电源插座的电流太大，A错误；
B．电视机待机时会消耗电能，B错误；
C．空气开关跳闸是因为家庭电路中电流过大，不一定是短路，用电器总功率过大也会导致家庭电路中电流过大，C错误；
D．插头中标着“E”的导线和用电器的金属外壳相连，这样可防止因用电器漏电而触电，D正确。
2．晚上小明在家复习功课准备迎接期末考试，突然他房间的电灯不亮了，而其他房间的电灯正常亮。由此他确定这盏电灯与其他房间的电灯是______联，经检查故障出现在灯丝，则这盏电灯的灯丝出现______（选填“短路”或“断路”），小明决定换一个新灯泡。他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如上图_______（选填“A”或“B”）的情况，这种情况_______（选填“容易”或“不容易”）触电。
【答案】并 断路 B 容易
【解析】
【详解】
[1]他房间的电灯不亮了，而其他房间的电灯正常亮，说明两灯互不影响，故两电灯应为并联。
[2]灯泡若短路则整个电路短路，触发空气开关断开，房间均会断电，而现在只有灯泡不亮，说明灯泡断路。
[3][4]若接触灯头时氖管发光，说明灯头直接与火线相连了，即开关装在了零线上，即接成了B图，此种接法使灯泡在断开开关后仍带电，容易造成触电事故。
3．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的
2020-2021中考物理专题题库∶家庭电路故障的分析问题的综合题含详细答案
一、初中物理家庭电路故障的分析问题
1．小华在位如图所示的实验时，闭合开关S，两灯均发光，过了一会儿，灯L1突然熄灭，他发现一个电表的示数变大，另一个电表的示数变小。他将灯L1、L2位置互换，再次闭合开关S，观察到两个电表均无示数，若电路只有一处故障，且只发生在灯L1或L2上，则一定是（ ）
A．灯L1断路 B．灯L1短路
C．灯L2短路 D．灯L2断路
【答案】A
【解析】
【详解】
由电路图知，两只灯泡串联，电压表测量灯泡L1两端的电压，电流表测量通过电路的电流；
A．如果灯L1断路，两灯都不能发光，电流表示数减小为零，电压表示数增大；将灯L1、L2位置互换后，整个电路断路，所以电流表、电压表指针均不动，故A符合题意；
B．如果灯泡L1短路，L1不能发光，电流表示数增大，电压表示数减小；将两只灯泡互换位置后，电流表指针偏转，电压表指针也偏转，故B不符合题意；
C．如果灯泡L2短路，电流表、电压表示数都增大，故C不符合题意；
D．如果灯泡L2断路，整个电路断路，所以电流表、电压表指针均为0，故D不符合题意。
2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2QIRt知，I、t相同时，灯丝电阻大于导线电阻，所以发热多
【解析】
【分析】
【详解】
[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2QIRt知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。
专题17电与磁-2021年中考物理真题分项汇编 (全国通用)(第1期)(解析版)
1 专题17电与磁
第1期
一、单选题
1．（2021·四川成都市·中考真题）将导体ab、开关和灵敏电流表用导线连接，导体ab放置在磁极间，如图所示。下列说法正确的是（ ）
A．开关闭合，磁铁不动，ab水平向左快速移动，指针不偏转
B．磁极对调后，开关闭合，ab水平向右快速运动，指针要偏转
C．开关闭合，ab竖直上下运动，指针要偏转
D．开关断开，ab快速运动，指针可能偏转
【答案】B
【详解】
A．开关闭合，磁铁不动，ab水平向左快速移动，导体ab切割磁感线，产生感应电流，指针偏转，故A错误；
B．磁极对调后，开关闭合，ab水平向右快速运动，导体ab切割磁感线，产生感应电流，指针偏转，故B正确；
C．开关闭合，ab竖直上下运动，导体ab没有切割磁感线，不会产生感应电流，指针不偏转，故C错误；
D．开关断开，ab快速运动，电路是断路，不会产生感应电流，指针不会偏转，故D错误。
故选B。
2．（2021·四川内江市·中考真题）小丹同学在笔记本上记录了以下四条结论，其中错误的是（ ）
A．煤油温度计是根据液体热胀冷缩的性质制成的
B．家用洗衣机是典型的热机
C．受到平衡力作用的物体一定保持静止状态或匀速直线运动状态
D．物体是由大量分子组成的
2 【答案】B
【详解】
A．常用的液体温度计是根据液体的热胀冷缩的性质制成的，所以，煤油温度计是根据液体热胀冷缩的性质制成的，故A正确，不符合题意；
B．家用洗衣机是利用电动机工作的，热机会产生大量的废气，排放大量的热量，故B错误，符合题意；
C．物体受平衡力的作用，可能处于静止状态，也可能处于匀速直线运动状态，故C正确，不符合题意；
D．由分子动理论知道，物质是由大量分子组成，组成物质的分子在永不停息地做无规则运动， 故D正确，不符合题意。
故选B。
3．（2021·浙江湖州市·中考真题）如图是动圈式话筒的部分结构。声波使振膜左右振动，连接在振膜上的线圈也随之一起振动，切割永磁体的磁感线产生电流，此过程中（ ）
2020-2021全国中考物理家庭电路故障的分析问题的综合中考真题汇总含详细答案
一、初中物理家庭电路故障的分析问题
1．某同学家里电灯均正常工作,当他把“220V 11W”的台灯插头插入插座后,闭合台灯开关，室内电灯全部熄灭，总开关跳闸，发生这种现象原因可能是（ ）
A．台灯开关处有短路
B．插座处有短路
C．台灯灯座处有短路
D．台灯插头处有短路
【答案】C
【解析】
【详解】
A．若是台灯开关处有短路，则无论开关闭合还是断开，灯泡都会发光，也就是说开关失去了控制灯泡通断的作用，电路并不会出现短路，故A错误；
B．若是插座处原来有短路，则在没有插入台灯之前，保险丝被熔断，故B错误；
C．若是台灯灯座处有短路，则在台灯插头插入插座，闭合开关时，电路就会出现短路，故C正确；
D．若是台灯的插头处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开关时才出现，故D错误；
故选C。
2．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的
_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．
【答案】D 电阻 短路
【解析】
【分析】
家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
【详解】
(1)在家庭电路中，开关应连接在火线的一侧，因此，当把台灯接入电路时，为了安全，应将台灯插头的D插脚接火线；
(2)导线与灯丝串联，根据焦耳定律，电流与通电时间相同时，灯丝的电阻大，所以产生的热量多，因此出现灯丝热的发红，而与之相连的导线却几乎不发热的原因； (3)当闭合S时，该灯泡不能发光且电路中的空气开关跳闸，出现的情况可能是接入用电器功率过大，也可能是用电器短路。
