国家电网公司变电验收管理规定(试行) 第7分册 电压互感器验收细则
国家电网公司变电验收管理规定（试行）
第7分册 电压互感器验收细则
国家电网公司
二〇一七年三月 I 目 录
前 言...................................................................... II
1 验收分类 ................................................................... 1
2 可研初设审查 ............................................................... 1
2.1 参加人员 ............................................................... 1
2.2 验收要求 ............................................................... 1
3 厂内验收 ................................................................... 1
3.1 关键点见证 ............................................................. 1
3.1.1 参加人员 ............................................................. 1
3.1.2 验收要求 ............................................................. 1
3.1.3 异常处置 ............................................................. 2
3.2 出厂验收 ............................................................... 2
3.2.1 参加人员 ............................................................. 2
3.2.2 验收要求 ............................................................. 2
3.2.3 异常处置 ............................................................. 2
4 到货验收 ................................................................... 2
4.1 参加人员 ............................................................... 2
4.2 验收要求 ............................................................... 2
4.3 异常处置 ............................................................... 2
5 竣工（预）验收 ............................................................. 3
5.1 参加人员 ............................................................... 3
5.2 验收要求 ............................................................... 3
5.3 异常处置 ............................................................... 3
6 启动验收 ................................................................... 3
6.1 参加人员 ............................................................... 3
6.2 验收要求 ............................................................... 3
6.3 异常处置 ............................................................... 3
附 录 A ................................................................... 4
A.1 电压互感器可研初设审查验收标准卡 ......................................... 4
A.2 电压互感器关键点见证标准卡 ............................................... 5
A.3 电压互感器出厂验收标准卡 ................................................. 7
A.4 电压互感器到货验收标准卡 ................................................ 11
A.5 电压互感器竣工（预）验收标准卡 .......................................... 12
A.6 电压互感器交接试验验收标准卡 ............................................ 15
A.7 电压互感器资料及文件验收标准卡 .......................................... 17
A.8 电压互感器启动验收标准卡 ................................................ 18 II 前 言
为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修管理规定和反事故措施（以下简称“五通一措”）。经反复征求意见，于2017年3月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。
本细则是依据《国家电网公司变电验收管理规定（试行）》编制的第7分册《电压互感器验收细则》，适用于35kV及以上变电站电压互感器。
本细则由国家电网公司运维检修部负责归口管理和解释。
本细则起草单位：国网福建电力。
本细则主要起草人：董磊、邱桂中、陈新、吴达、潘晨曦、施广宇、郑德力、连鸿松。
1 电压互感器验收细则
1 验收分类
电压互感器验收包括可研初设审查、厂内验收、到货验收、竣工（预）验收、启动验收五个关键环节。
2 可研初设审查
2.1 参加人员
a）电压互感器可研初设审查由所属管辖单位运检部选派相关专业技术人员参与。
b）电压互感器可研初设审查参加人员应为技术专责或在本专业工作满3年以上的人员。
2.2 验收要求
a）电压互感器可研初设审查验收需由专业技术人员提前对可研报告、初设资料等文件进行审查，并提出相关意见。
b）可研初设审查阶段主要是对电压互感器选型涉及的技术参数、结构型式、安装处地理条件进行审查、验收。
c）审查时应审核电压互感器选型是否满足电网运行、设备运维、反措等各项要求。
d）审查时应按照附录A1电压互感器可研初设审查验收标准卡中要求执行。
e）应做好评审记录（见管理规定附录A1 项目可研初设评审记录），报送运检部门。
3 厂内验收
3.1 关键点见证
3.1.1 参加人员
a）电压互感器关键点见证由所属管辖单位运检部选派相关专业技术人员参与。
b）1000（750）kV电压互感器验收人员应为技术专责，或具备班组工作负责人及以上资格并在本专业工作满10年以上的人员。
c）500（330）kV及以下电压互感器验收人员应为技术专责，或具备班组工作负责人及以上资格并在本专业工作满3年以上的人员。
3.1.2 验收要求
a）1000（750）kV电压互感器验收，应对电压互感器制造过程的关键点进行验收。
b）对首次入网的500（330）kV及以下电压互感器设备或者在运检部门认为必要时应进行关键点见证。
c）关键点见证采用查阅制造厂家记录、监造记录和现场查看方式。
d）物资部门应督促制造厂家在制造电压互感器前20天提交制造计划和关键节点时间，有变化时，物资部门应提前5个工作日告知运检部门。
e）关键点见证包括设备选材、干燥处理、器身装配、真空充油等制造环节。
2 f）关键点见证时应按照附录A2中电压互感器关键点见证标准卡要求执行。
3.1.3 异常处置
验收发现质量问题时，验收人员应及时告知物资部门、制造厂家，提出整改意见，填入“关键点见证记录”（见管理规定附录A2），报送运检部门。
3.2 出厂验收
3.2.1 参加人员
a）电压互感器出厂验收由所属管辖单位运检部选派相关专业技术人员参与。
b）1000（750）kV电压互感器验收人员应为技术专责，或具备班组工作负责人及以上资格并在本专业工作满10年以上的人员。
c）500（330）kV及以下电压互感器验收人员应为技术专责，或具备班组工作负责人及以上资格并在本专业工作满3年以上的人员。
3.2.2 验收要求
a）出厂验收内容包括电压互感器外观、出厂试验的过程和结果。
b）1000（750）kV电压互感器出厂验收应对所有项目进行旁站见证验收。
c）对首次入网的500（330）kV及以下电压互感器设备或者在运检部门认为必要时应进行出厂验收。500（330）kV及以下互感器出厂验收宜对密封性能试验、局部放电测量、铁磁谐振试验等关键项目进行现场见证验收，其它项目可查阅制造厂记录或监造记录。同时，可对相关出厂试验项目进行现场抽检。
d）物资部门应提前15日，将出厂试验方案和计划提交运检部门。
e）验收人员应审核出厂试验方案，试验项目、试验顺序是否符合相应的试验标准和合同要求。
f）设备投标技术规范书保证值高于本册验收标准卡要求的，按照技术规范书保证值执行。
g）对关键点见证中发现的问题进行复验。
h）出厂验收时应按照附录A3电压互感器出厂验收标准卡中内容进行。
3.2.3 异常处置
验收发现质量问题时，验收人员应及时告知物资部门、制造厂家，提出整改意见，填入“出厂验收记录”（见管理规定附录A3），报送运检部门。
4 到货验收
电力变压器、互感器施工及验收规范
电气装置安装工程施工及验收规范电力变压器、互感器篇
中华人民共和国国家标准
电气装置安装工程施工及验收规范
GBJ 232—82
第二篇 电力变压器、互感器篇
主编单位：中华人民共和国水利电力部
浙江省基本建设委员会
批准单位：中华人民共和国基本建设委员会
实行日期：1982年10月1日
中国建筑工业出版社
1982北京
第一章 总则
第1.0.1条 本篇适用于电压为330千伏及以下、频率为50赫芝的电力变压器、互感器安装工程的施工及验收。消弧线卷、油浸式电抗器的安装应按本篇变压器章的有关规定；特殊用途的电力变压器、互感器的安装，尚应参照产品和专业部门的有关规定。
第1.0.2条 电力变压器和互感器的安装应按已批准的设计进行施工。
第1.0.3条 电力变压器、互感器的运输、保管，除应符合本篇要求外，产品有特殊要求时，尚应符合产品的要求。
第1.0.4条 本篇所列设备在安装前的保管要求，系指保管期限在一年以内者。长期保管的设备，则应遵守设备保管的专门规定。 第1.0.5条 凡所使用的设备及器材，均应符合国家或部颁的现行技术标准，并有合格证件。设备应有铭牌。
第1.0.6条 所有设备和器材到达现场后，应及时作下列验收检查：
一、开箱检查清点，规格应符合设计要求，附件 备件齐全；
二、制造厂的技术文件应齐全；
三、按本篇要求作外观检查。
第1.0.7条 施工中的安全技术措施，应遵守本规范和现行有关安全技术规程的规定。对重要工序，尚应事先编制安全技术措施，经主管部门批准后方可执行。
第1.0.8条 对土建的要求。
一、与电力变压器、互感器安装有关的建筑物、构筑物的土建工程质量，应符合国家现行的土建工程施工及验收规范中有关规定；
二、设备安装前，土建工作应具备下列条件：
1.屋顶、楼板施工完毕，不得有渗漏；
2.室内地面的基层施工完毕，并在墙上标出地面标高；
3.混凝土基础及构架达到允许安装的强度；焊接构件的质量符合要求；
变电站设备验收管理标准
变电站设备验收管理标准
变电站设备验收管理标
准
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
变电站设备验收管理标准
1、新建、扩建、大小修、预试和校验
凡新建、扩建、大小修、预试和校验的一、二次变电设备，必须经过验收合格，手续
完备，方能投入系统运行。
站长必须组织当班运行人员参与新建、扩建瞎、设备更新改造和主设备大修后的验收
工作，建立设备台帐。
变电运行人员必须参与设备验收工作，由办理工作票“工作终结”手续的工作许可人负责进行。新建、改建、扩建工程，由站领导安排人员参与有关管理部门组织的验收工作，技术员负责设备技术资料的收集。
运行人员必须要求工作负责人将设备大小修、预防性试验、保护及自动装置调试、
仪表校验及缺陷处理的情况按照规定作好一次检修试验记录或二次设备检验维护记录记
录，经双方签字确认设备验收均应按南网有关规程规定、技术标准以及现场运行规程进行。
现场检查核对修试项目确己完成，所修缺陷确已消除。
一次设备检查验收标准：
1.6.1 设备外观正常，引线正确接好。
1.6.2 绝缘子己清扫，清洁完好，无破损或异物。
1.6.3 设备油位、油温、压力正常，无渗漏油现象。
1.6.4 断路器、隔离开关试操作良好，三相同期，接触良好，信号正常。试操作后断路器、隔离开关应分断。 1.6.5 接地刀闸分合良好，辅助接点转换正常，位置指示正确。临时接地桩焊接符合标准且满足现场使用要求。
1.6.6 各种控制开关应在正常位置，计数器正常(记下读数)。
1.6.7 变压器、电容器更换硅胶后，硅胶玻璃外罩应当干净，运行中能清楚地看到内部硅胶的状态。
1.6.8 端子箱、操作箱(机构箱)清洁，元件完好，接线正常，加热器确己投入，箱门关闭密封良好。检查时应抄录有关计数器。
1.6.9 设备上无遗留物件，现场整洁，借用的钥匙，资料等均己归还。
1.6.10 中间验收阶段，施工现场标识完整，材料、工具、仪器仪表、大型施工作业工具等摆放整齐有序，现场警示牌、围栏、标志牌等按南方电网公司标准进行布置。
国家电网公司变电验收管理规定(试行)-第4分册--隔离开关验收细则
国家电网公司变电验收管理规定(试行)-第4分册--隔离开关验收细则
国家电网公司变电验收管理规定（试行）
第4分册 隔离开关验收细则
国家电网公司
二〇一七年三月
I 目 录
目 录 ............................. I
前 言 ............................... III
1 验收分类 ............................. 1
2 可研初设审查 ......................... 1
2.1 参加人员 ......................... 1
2.2 验收要求 ......................... 1
3 厂内验收 ............................. 2
3.1 关键点见证 ....................... 2
3.1.1 参加人员 ....................... 2
3.1.2 验收要求 ....................... 2
3.1.3 异常处置 ....................... 3
3.2 出厂验收 ......................... 3
3.2.1 参加人员 ....................... 3
3.2.2 验收要求 ....................... 4
3.2.3 异常处置 ....................... 5
4 到货验收 ............................. 5
4.1 参加人员 ......................... 5
4.2 验收要求 ......................... 5
II 4.3 异常处置 ......................... 5
国家电网公司变电验收管理规定第3分册组合电器验收细则
国家电网公司变电验收管理规定第3分册组合电器验收细则
目录
第一章总则
第二章组合电器验收材料的提交
第三章组合电器施工及验收流程
第四章组合电器验收方法及准则
第五章组合电器验收结果的处理
第六章组合电器鉴定和鉴定结论的提出
第七章附则
第一章总则
第一条为加强国家电网公司变电工程项目中组合电器的验收管理，规范验收行为，确保电网安全可靠运行，根据相关法律和规定，制定本规程。
第二条组合电器是指由多个单元组成、在电网运行中具有特定功能的设备，包括但不限于组合变压器、组合断路器、组合隔离开关、组合电缆分段系统等。
第三条本规程适用于国家电网公司变电工程项目中的组合电器的各个阶段的验收管理。
第四条组合电器验收应符合以下原则： （一）合法合规原则：遵守相关法律法规，按照国家的技术规范和标准进行验收；
（二）程序正当原则：按照预定程序和方法进行验收，确保结果准确、可靠；
（三）公平公正原则：对所有组合电器一视同仁，不偏袒任何一方；
（四）科学适用原则：根据组合电器的特性和用途，科学地确定验收方法和准则；
（五）安全可靠原则：验收过程中应注意安全风险，确保组合电器的安全和可靠性。
第五条组合电器验收的目的是为了评估组合电器的质量、性能和适用性，保证其达到设计要求，并确保其安全可靠地运行。
第六条组合电器验收的责任主体包括但不限于国家电网公司、供应商、施工单位等，各方应根据各自职责，积极参与验收工作，确保验收的顺利进行。
第二章组合电器验收材料的提交
第七条组合电器供应商在交付组合电器之前，应按照合同约定的时间和要求，提交以下材料：
（一）组合电器的技术参数和设计图纸；
（二）组合电器的制造厂家的资质证明；
（三）组合电器的出厂检测报告；
（四）组合电器的运输过程和存放条件记录； （五）组合电器使用和维护说明书等。
第八条施工单位在进行组合电器安装之前，应按照项目要求，提交以下材料：
（一）组合电器的安装方案和施工图纸；

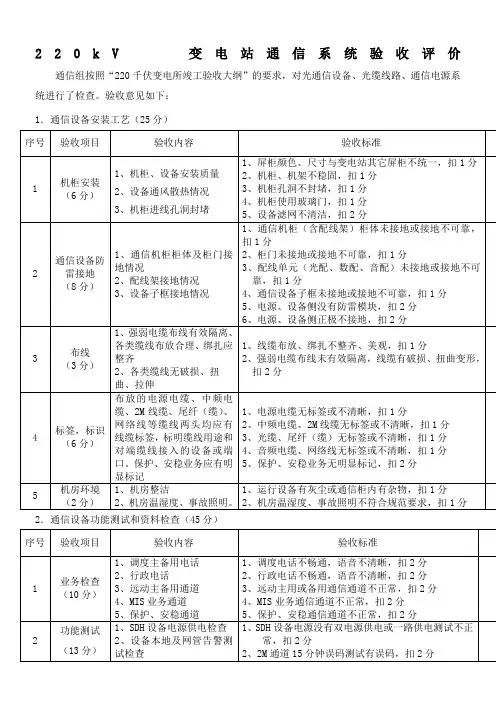

220kV变电所通信系统验收评价标准
