电磁阀常识
电磁阀基础知识
电磁阀基础知识概述电磁阀是一种可以控制液体、气体或其他流体流动的设备，它通过电磁力来打开和关闭阀门。
电磁阀广泛应用于工业自动化系统中，例如流体控制系统、汽车工业、机械加工等领域。
构造和工作原理构造典型的电磁阀由以下几个主要部分组成：1.阀体：通常由金属材料制成，用于容纳阀门和电磁线圈。
2.阀门：控制流体的开启和关闭。
3.电磁线圈：产生电磁力的部件，由绕组和铁芯组成。
工作原理当电磁阀通电时，电磁线圈中通过电流产生磁场。
这个磁场会吸引或斥开阀门，从而改变阀门的位置。
根据控制方式的不同，电磁阀可以分为两种类型：直动式和导向式。
•直动式电磁阀：电磁线圈吸引阀门直接控制阀门关闭或开启。
•导向式电磁阀：电磁线圈通过改变阀体内的压力来控制阀门的开启和关闭。
在工作过程中，电磁阀通过接通或切断电流来控制阀门的开闭状态。
当电流通过线圈时，阀门打开；当电流断开时，阀门关闭。
应用领域电磁阀被广泛应用于各种工业领域中，包括但不限于以下几个方面：流体控制电磁阀在工业自动化流体控制系统中发挥着关键作用。
它可以控制液体、气体或其他流体在管道中的流动，用于调节流量、压力和温度。
例如，在化工厂中，电磁阀可以控制各种化学物质的流动，确保流程的安全、有效和稳定。
汽车工业电磁阀在汽车工业中的应用也非常广泛。
例如，在汽车发动机燃油系统中，电磁阀可以控制燃油的喷射时间和量，以保证发动机的正常工作。
此外，电磁阀还用于汽车制动系统、空调系统和传动系统等部分。
机械加工在机械加工中，电磁阀可以控制液压和气压系统，用于驱动机床、调节刀具运动和控制工件夹紧等。
它可以实现机械运动的精确控制和调节，提高生产效率和加工质量。
其他领域电磁阀还被应用于许多其他领域，如医疗设备、生物技术、环保工程等。
在这些领域中，电磁阀可以控制液体药品的输送、生物反应器的操作和废水处理等。
选择和安装在选择和安装电磁阀时，需要考虑以下几个因素：1.工作压力：根据实际应用中的压力要求选择合适的电磁阀。
电磁阀基础知识
一、什么是电磁阀的”通”和“位”?“通”和“位”是气动换向电磁阀的重要概念。
不同的“通”和“位”构成了不同类型的气动换向电磁阀。
通常所说的“二位阀”、“三位阀”是指换向阀的阀芯有两个或三个不同的工作位置。
所谓“二通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有两个、三个、四个各不相通且可与系统中不同油管或气路相连的接口，不同油道/气路之间只能通过阀芯移位时阀口的开关来沟通前面的“几位”,你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。
而后面的“几通”,是代表在其中的一个正方形上有几个点(和箭头线还有T线相交的点),就是几通。
图形符号的含义一般如下：(1)用方框表示阀的工作位置，有几个方框就表示有几“位”;(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；(3)方框内符号“一”或“一”表示该通路不通；(4)方框外部连接的接口数有几个，就表示几“通”;(5)一般，阀与系统供油路或气连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t(有时用0)表示；而阀与执行元件连接的油口/气口用a、b等表示。
有时在图形符号上用I表示(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到纵力时所处的位置。
图形符号中的中位是三位阀的常态位。
利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。
绘制系统图示，油路/气路一般连接在换向阀的常态位上。
二、电磁阀的安装须知1.安装前应仔细阅读产品的使用说明书，核查产品是否完全符合使用要求，熟悉安装要点，做好准备工作。
2.核对铭牌所标参数是否为所选用产品的参数，是否与使用说明书相符。
3.接管之前用0.3Mpa的压力对管道充分冲洗，把管道中的金属粉末、残留密封材料、锈垢等完全清除。
4.注意介质的洁净度，如果介质内混有的尘垢等杂质妨碍电磁阀的正常工作，管道中应装过滤器。
电磁阀常识
一. 安全性：不注意安全即会产生灾难！1.侵蚀性介质：宜选用塑料王电磁阀和全不锈钢；关于强侵蚀的介质必需选用隔离膜片式。
例CD-F. Z3CF。
中性介质，也宜选用铜合金为阀壳材料的电磁阀，不然，阀壳中常有锈屑脱落，尤其是动作不频繁的场合。
氨用阀则不能采纳铜材。
2.爆炸性环境：必需选用相应防爆品级产品，露天安装或粉尘多场合应选用防水，防尘品种。
3.电磁阀公称压力应超过管内最高工作压力。
二. 适用性：不适用等于花钱买费物，还要添麻烦！1.介质特性质气，液态或混合状态别离选用不同品种的电磁阀，例ZQDF用于空气，ZQDF—Y用于液体，ZQDF—2（或-3）用于蒸汽，不然易引发误动作。
ZDF系列多功能电磁阀则可通通于气.液体。
最好订时告明介质状态，安装用户就没必要再调式。
介质温度不同规格产品，不然线圈会烧掉，密封件老化，严峻阻碍寿命命。
介质粘度，通常在50cSt以下。
若超过此值，通径大于15mm用ZDF系列多功能电磁阀作特殊定货。
通径小于15mm订高粘度电磁阀。
介质清洁度不高时都应在电磁阀前配装反冲过滤阀，压力低时尚可选用直动膜片式电磁阀作例如CD—P。
介质若是定向流通，且不许诺倒流ZDF—N和ZQDF—N单需用双向流通，请作特殊要求提出。
介质温度应选在电磁阀许诺范围之内。
2.管道参数依照介质流向要求及管道连接方式选择阀门通口及型号。
例如，用于一条管道向两条管道切换的，小通径的选CA5和Z3F，中等或大通径请选ZDF—Z1/2。
又如操纵两条管道汇流的，请选ZDF—Z2/1等。
依照流量和阀门Kv值选定公称通径，也可选同管道内径。
请注意有的厂家未标有Kv值，往往阀孔尺寸小于接口管径，切不可贪图价低而误事。
工作压差最低工作压差在以上是可选用间接先导式；最低工作压差接近或小于零的必需选用直动式或分步直接式。
3.环境条件环境的最高和最低温度应选在许诺范围之内，如有超差需作特殊定货提出。
环境中相对湿度高及有水滴雨淋等场合，应选防水电磁阀环境中常常有振动，颠簸和冲击等场合应选特殊品种，例如船用电磁阀。

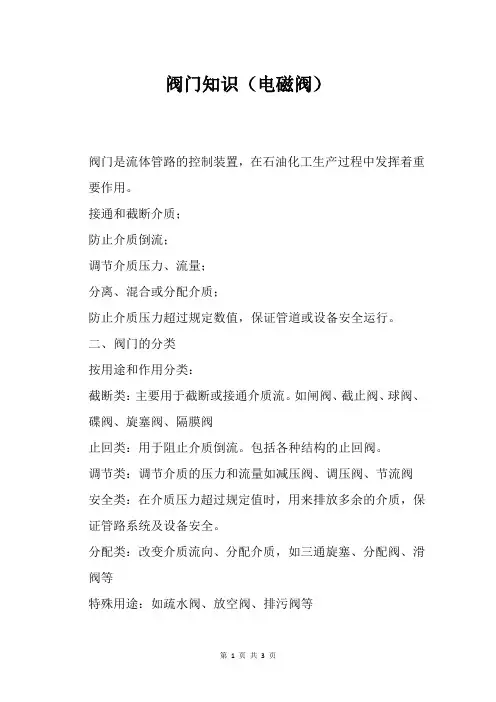

阀门知识(电磁阀)
阀门知识（电磁阀）阀门是流体管路的控制装置，在石油化工生产过程中发挥着重要作用。
接通和截断介质；防止介质倒流；调节介质压力、流量；分离、混合或分配介质；防止介质压力超过规定数值，保证管道或设备安全运行。
二、阀门的分类按用途和作用分类：截断类：主要用于截断或接通介质流。
如闸阀、截止阀、球阀、碟阀、旋塞阀、隔膜阀止回类：用于阻止介质倒流。
包括各种结构的止回阀。
调节类：调节介质的压力和流量如减压阀、调压阀、节流阀安全类：在介质压力超过规定值时，用来排放多余的介质，保证管路系统及设备安全。
分配类：改变介质流向、分配介质，如三通旋塞、分配阀、滑阀等特殊用途：如疏水阀、放空阀、排污阀等按压力分类：真空阀——工作压力低于标准大气压的阀门。
低压阀——公称压力PN 小于1.6MPa的阀门。
中压阀——公称压力PN 2.5~6.4MPa的阀门。
高压阀——公称压力PN10.0~80.0MPa的阀门。
超高压阀——公称压力PN大于100MPa的阀门。
按介质工作温度分类：高温阀——t 大于450℃的阀门。
中温阀——120 ℃小于t 小于450 ℃的阀门。
常温阀——-40 ℃小于t 小于120 ℃的阀门。
低温阀——-100 ℃小于t 小于-40 ℃的阀门。
超低温阀——t 小于-100 ℃的阀门。
按阀体材料分类：非金属阀门：如陶瓷阀门、玻璃钢阀门、塑料阀门金属材料阀门：如铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀门、高合金钢阀门及铜合金阀门等。
按公称通径分根据阀门的公称通径可分：小口径阀门：公称通径DN<40mm的阀门。
中口径阀门：公称通径DN50~300mm的阀门。
大口径阀门：公称通径DN350~1200mm的阀门。
特大口径阀门：公称通径DN≥1400mm的阀门按与管道连接方式分可分为：法兰连接阀门：阀体带有法兰，与管道采用法兰连接的阀门。
螺纹连接阀门：阀体带有螺纹，与管道采用螺纹连接的阀门。
焊接连接阀门：阀体带有焊口，与管道采用焊接连接的阀门。
电磁阀常识PPT课件
常见问题解答
问题1
电磁阀不动作怎么办？
问题2
电磁阀漏气怎么办？
答1
首先检查电源和气源供应是否正常，然后检查电 磁阀的线圈是否损坏或短路，最后检查阀芯和阀 座是否被堵塞或损坏。如有问题，请及时联系专 业人员进行维修或更换。
答2
首先检查气路连接是否紧固，然后检查密封圈是 否老化或损坏，最后检查阀芯和阀座是否磨损或 损坏。如有问题，请及时联系专业人员进行维修 或更换。
其他领域
如汽车制动系统、空调制冷系 统等。
02 电磁阀的结构与组成
阀体部分
01
阀体是电磁阀的主要结构之一， 通常由铸铁、不锈钢或黄铜等材 料制成。其主要功能是容纳和固 定其他部件，并确保流体密封。
02
阀体内部通常会有一个或多个通 道，用于连接进出口，当阀门移 动时，改变通道的通断状态，从 而实现流体的控制。
分类与特点
分类
直动式电磁阀、先导式电磁阀、二位 三通电磁阀等。
特点
结构简单、动作可靠、体积小、重量 轻、反应速度快、易于实现自动化控 制等。
应用领域
01
02
03
04
工业自动化
用于化工、石油、制药、食品 等行业的管道控制系统。
环保工程
用于污水处理、气浮机等设备 中。
农业灌溉
用于滴灌、喷灌等节水灌溉系 统中。
其他附件
其他附件包括密封圈、垫片、螺栓等，用于保证阀门的密 封性能和连接强度。
选择合适的附件对于保证电磁阀的性能和使用寿命非常重 要，应选用品质可靠、耐用的附件。
03 电磁阀的工作流程
开启过程
开启过程是指电磁阀在接收到开 启信号后，从关闭状态转变为开
启状态的过程。
电磁阀常识
四、辨认电磁阀
•有几个“框”，就是“几位” •每个“框”的上下两条边上由几 个“交点”，就是“几通”
一共三个“交点”
一共两个“框”
所以是“二位三通”
五、电磁阀图形符号与结构
气动三联件的 组成
• 气动三联件是在气动控制系统的入口所必须 的器件。
• 它的组成是由过滤器、减 压阀、油雾器三位 一体。
减压阀
油雾器 过滤器
过滤器的作用
过滤器的作用是将压缩空气里的杂质，油 污，水份等过滤掉，存放在过滤器里，达 到使压缩空气干燥，清洁的目的。 过滤器应定期排污
过滤器工作原理
1、主要有以下几种类型，其符号为：
A、单电控二位三通 d、双电控两位五通
B、单电控一位两通
单电控电磁阀
双电控电磁阀
C、单电控两位五通
二位三通电磁阀：
1.气路(或液路)：1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装 一个消声器）。 2.在电气：两位三通电磁阀一般为单电控(即单线圈) 。两位三通电磁阀分为常闭型和常开型两种。 常闭型原理：线圈通电，气路接通，线圈断电，气路就会断开，相当于“点动”。 常开型原理：给线圈通电，气路断开，线圈断电，气路就会接通，这也是“点动”。
气动运用： 自动化设备的汽缸的运动，气动阀的开断 是由电磁阀控制气体的流向来完成。
三、电磁阀类型
1、电磁阀主要作用是利用电讯号控制压缩空气的开关流向及流量，从而达到控 制执行元件的线性及回转动作 2、按电源控制方式有直流24V（DC）与交流220V（AC）两种。
电磁阀基础知识
电磁阀基础知识一、电磁阀的定义电磁阀是一种利用电磁力作用来控制流体介质通断的自动化元件。
它具有结构简单、使用方便、可靠性高等特点，广泛应用于工业生产中的各个领域。
二、电磁阀的结构1. 电磁铁：由铁芯和线圈组成，线圈接通电源后产生磁场，使铁芯被吸引或推开。
2. 阀门：由阀座和阀芯组成，阀座上有孔洞与管路相连通，当阀芯与阀座配合时，孔洞被封闭。
3. 弹簧：用于使阀芯回位，保证通断可靠。
三、电磁阀的工作原理1. 通电状态：当线圈接通电源时，产生磁场使铁芯被吸引，同时将阀门打开。
介质从进口流入，并顺着孔洞流出。
2. 断电状态：当线圈断开电源时，弹簧将阀芯推回原位，封闭孔洞。
介质停止流动。
四、电磁阀的分类1. 按动作方式分类：分为常闭型和常开型。
常闭型是在通电状态下阀门关闭，断电状态下阀门打开；常开型则相反。
2. 按结构分类：分为直动式和导向式。
直动式电磁阀的阀芯直接与铁芯相连，导向式电磁阀则通过导向机构将铁芯的运动转化为阀芯的运动。
3. 按介质分类：分为气体电磁阀和液体电磁阀。
气体电磁阀主要用于控制空气、氧气等气体介质，液体电磁阀则主要用于控制水、油等液态介质。
五、电磁阀的应用领域1. 工业自动化控制系统中，如机床、冶金、航空等。
2. 生活中的家用洗衣机、空调等家电产品中。
3. 农业灌溉系统中，如喷灌机等。
六、选购时需要注意的问题1. 选购前需明确介质类型和工作压力范围。
2. 根据需要选择合适的通径大小。
3. 注意线圈工作电压和频率是否符合要求。
七、维护保养1. 定期检查电磁阀的工作状态和密封性能。
2. 清洗阀门和阀座，避免堵塞。
3. 定期更换弹簧，保证弹簧的弹性。
八、常见故障及排除方法1. 阀门漏气：检查阀门和阀座是否损坏或松动，需要更换或紧固。
2. 阀门卡住：检查阀芯是否卡死，需要清洗或更换。
3. 线圈损坏：需要更换线圈。
电磁阀基础知识解析
电磁阀是由几个气路和阀芯组成的，由阀芯把各个 气路之间接通或者断开； 电磁阀的作用原理：
得电时利用电磁线圈产生的电磁力的作用，推动 阀芯移动，实现各个气路的通断，单电控的失电时在弹 簧力的作用下回复原位；双电控的保持原位；先导式的 按功能而定。
在电-气动控制中，电磁阀可以实现的功能有： 1、气动执行组件动作的方向控制，ON/OFF开关量控制， OR/NOT/AND 逻辑控制 ；
图15
图16
3、2位5通单电控电磁阀控制双作用气缸：
初始状态：电磁阀失电状态，电磁阀P口与A口相通，气源通过A口进 入双作用气动活塞驱动部左侧气室，活塞停在右侧，B口与S口相通， 与B口相通的气动活塞驱动部的右侧气室为排气状态，见图17；
工作状态：电磁阀得电，电磁阀P口与B口通，气源由B口进入双作用 气动活塞驱动部右侧气室，活塞移动到左侧， A口与R口相通，与R 口相通的气动活塞驱动部的左侧气室为排气状态，见图18；
（3）、高温流体：要选择采用耐高温的电工 材料和密封材料制造的电磁阀，而且要选择活塞 型原理结构的；
（4）、流体状态：大至有气态，液态或混合 状态，特别是口径大于25 时一定要区分开来， 因它与导孔参数有关；
（5）、流体粘度：通常在50cSt以下可任意 选择，若超过此值，则需选用高粘度电磁阀。
（6）、流体清洁度：介质含少量微小杂质时 可选膜片结构的，但也可在电磁阀前安装过滤 器任选其它结构。
（2）、接口方式，一般DN＞50 要选择法兰 接口，DN=50 则可根据用户需要自由选择螺纹 式或者法兰式。 2、根据介质种类选择电磁阀的：阀体材质、密 封材料、温度等。
（1）、腐蚀性流体：阀体材质宜选用不锈钢 或PTFE（聚四氟乙烯，俗称塑料王），并选配 氟橡胶或PTFE 密封材料；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁阀常识- 水处理工艺
一、安全性：不注意安全即会产生灾难！
1.腐蚀性介质：宜选用塑料王电磁阀和全不锈钢；对于强腐蚀的介质必须选用隔离膜片式。
例CD-F、Z3CF。
中性介质，也宜选用铜合金为阀壳材料的电磁阀，否则，阀壳中常有锈屑脱落，尤其是动作不频繁的场合。
氨用阀则不能采用铜材。
2.爆炸性环境：必须选用相应防爆等级产品，露天安装或粉尘多场合应选用防水，防尘品种。
3.电磁阀公称压力应超过管内最高工作压力。
二、适用性：不适用等于花钱买费物，还要添麻烦！
1.介质特性
1.1质气，液态或混合状态分别选用不同品种的电磁阀，例ZQDF 用于空气，ZQDF—Y用于液体，ZQDF—2（或-3）用于蒸汽，否则易引起误动作。
ZDF系列多功能电磁阀则可通通于气。
液体。
最好订时告明介质状态，安装用户就不必再调式。
1.2介质温度不同规格产品，否则线圈会烧掉，密封件老化，严重影响寿命命。
1.3介质粘度，通常在50cSt以下。
若超过此值，通径大于15mm 用ZDF系列多功能电磁阀作特殊订货。
通径小于15mm订高粘度电磁阀。
1.4介质清洁度不高时都应在电磁阀前配装反冲过滤阀，压力低时尚可选用直动膜片式电磁阀作例如CD—P。
1.5介质若是定向流通，且不允许倒流ZDF—N和ZQDF—N单需用双向流通，请作特殊要求提出。
1.6介质温度应选在电磁阀允许范围之内。
2.管道参数
2.1根据介质流向要求及管道连接方式选择阀门通口及型号。
例如，用于一条管道向两条管道切换的，小通径的选CA5和Z3F，中等或大通径请选ZDF—Z1/2。
又如控制两条管道汇流的，请选ZDF—Z2/1等。
2.2根据流量和阀门Kv值选定公称通径，也可选同管道内径。
请注意有的厂家未标有Kv值，往往阀孔尺寸小于接口管径，切不可贪图价低而误事。
2.3工作压差
最低工作压差在0.04Mpa以上是可选用间接先导式；最低工作压差接近或小于零的必须选用直动式或分步直接式。
3.环境条件
3.1环境的最高和最低温度应选在允许范围之内，如有超差需作特殊订货提出。
3.2环境中相对湿度高及有水滴雨淋等场合，应选防水电磁阀
3.3环境中经常有振动，颠簸和冲击等场合应选特殊品种，例如船用电磁阀。
3.4在有腐蚀性或爆炸性环境中的使用应优先根据安全性要求选用耐发蚀
3.5环境空间若受限制，请选用多功能电磁阀，因其省去了旁路及三只手动阀且便于在线维修。
4.电源条件
4. 1根据供电电源种类，分别选用交流和直流电磁阀。
一般来说交流电源取用方便。
4.2电压规格用尽量优先选用AC220V.DC24V.
4.3电源电压波动通常交流选用+%10%.-15%，直流允许±%10左右，如若超差，须采取稳压措施或提出特殊订货要求。
4.4应根据电源容量选择额定电流和消耗功率。
须注意交流起动时V A值较高，在容量不足时应优先选用间接导式电磁阀。
5.控制精度
5.1普通电磁阀只有开、关两个位置，在控制精度要求高和参数要求平稳时请选用多位电磁阀；Z3CF三位常开电磁阀，具有微启，全开和关闭三种流量；
ZDF—Z1/1组合多功能电磁阀具有全开、大开、小开、全开四种流量。
5.2动作时间：指电信号接通或切断至主阀动作完成时间，只有本公司专利产品多功能电磁阀可对开启和关闭时间分别调节，不仅可满足控制精度要求，还可防止水锤破坏。
5.3泄漏量
样本上给出的泄漏量数值为常用经济等级，若嫌偏高，请作特殊订货。
三、可靠性：不可靠将会损害整个系统！
1、工作寿命，此项不列入出厂试验项目，属于型式试验项目。
为确保质量应选正规厂家的名牌产品。
2、工作制式：分长期工作制，反复短时工作制和短时工作制三种。
本公司常规产品均为长期工作制，即线圈允许长期通电工作。
对于长时间阀门开通只有短时关闭的情况，则宜选用常开电磁阀。
用在短时工作制而批量又
很大时，可作特殊订货以降低功耗。
3、工作频率：动作频率要求高时，结构应优选直动式电磁阀，电源听优选交流。
4、动作可靠性
严格地来说此项试验尚未正式列入我国电磁阀专业标准，为确保质量应选正规厂家的名牌产品。
有些场合动作次数并不多，但对可靠性要求却很高，如消防、紧急保护等，切不可掉以轻心。
特别重要的，还应采取两只连用双保险。
四、经济性：不经济就是对资金，精力乃至生命的浪费
它选用的尺度之一，但必须是在安全、适用、可靠的基础上的经济。
经济性不单是产品的售价，更要优先考虑其功能和质量以及安装维修及其它附件所需用费用。
更重要的是，一只电磁阀在整个自控系统中在整个自控系统中乃至生产线中所占成本微乎其微，如果贪图小便宜而错选早造成损害群
是巨大的。
总之，经济性不单指产品价格，而是产品的性能价格比综合费用价格比。
