三相异步电动机的参数测定
三相异步电动机参数测量
三相异步电动机参数测量三相异步电动机是工业中最常用的电机之一，其参数测量是电机进行运行管理和故障诊断的重要手段之一、三相异步电动机参数测量主要包括定子电阻、定子互感、转子电阻、转子互感、堵转电流等参数的测量。
以下将分别介绍这些参数的测量方法。
一、定子电阻（Rs）的测量：定子电阻是指在额定电流下，定子绕组产生的电阻。
测量定子电阻可以使用直流电阻法和交流电阻法。
1.直流电阻法：直流电阻法是通过使用万用表或电阻仪测量定子绕组的电阻值。
具体操作步骤如下：a.断开电机电源，确保电机处于完全断电状态。
b.在定子绕组两端接上电阻表，记录测得的电阻值。
c.由于定子绕组通常为星形连接，因此需要进行线电压到相电压的转换，即电阻值乘以32.交流电阻法：交流电阻法是通过应用低频交流电源测量定子绕组阻抗，然后根据阻抗和频率之间的关系计算出电阻值。
具体操作步骤如下：a.断开电机电源，确保电机处于完全断电状态。
b.消除电机内外磁场，可通过快速连续通电断电的方法实现。
c.将定子绕组两端接上信号源和信号接收器，分别通过变压器和示波器来产生交流电压和测量电压。
d.改变信号源频率，记录不同频率下的电压和电流值。
e.根据电压和电流的大小计算出阻抗值，并由此求得电阻值。
二、定子互感（Ls）的测量：定子互感是定子绕组内部电流与定子绕组电压之间的相位差。
测量定子互感可以使用交流电压法。
交流电压法是通过给定子绕组施加一个固定频率和固定幅值的交流电压，测量绕组上的电压和电流，并根据电流和电压之间的相位差计算定子互感。
具体操作步骤如下：a.断开电机电源，确保电机处于完全断电状态。
b.在定子绕组两端接上交流电源，并设置合适的频率和电压值。
c.使用示波器测量绕组上的电压和电流。
d.根据电压和电流的相位差计算出定子互感。
三、转子电阻（Rr）的测量：转子电阻是指转子绕组产生的电阻。
由于转子绕组一般无法直接测量，因此可以通过转子频率响应法来间接测量转子电阻。
47三相异步电动机的参数测定

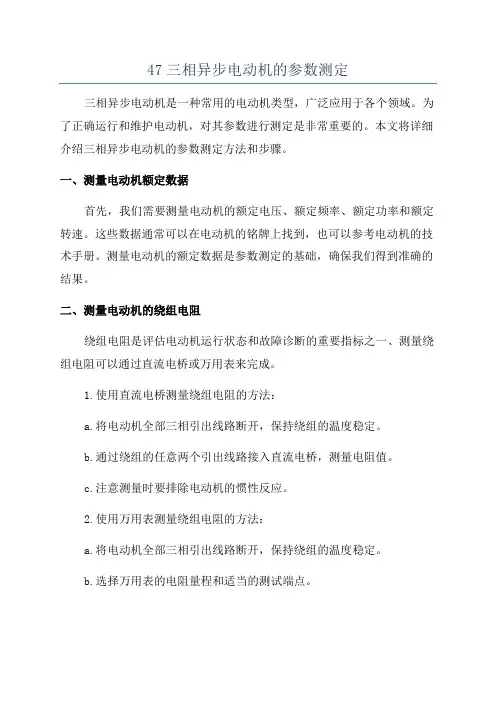

47三相异步电动机的参数测定三相异步电动机是一种常用的电动机类型，广泛应用于各个领域。
为了正确运行和维护电动机，对其参数进行测定是非常重要的。
本文将详细介绍三相异步电动机的参数测定方法和步骤。
一、测量电动机额定数据首先，我们需要测量电动机的额定电压、额定频率、额定功率和额定转速。
这些数据通常可以在电动机的铭牌上找到，也可以参考电动机的技术手册。
测量电动机的额定数据是参数测定的基础，确保我们得到准确的结果。
二、测量电动机的绕组电阻绕组电阻是评估电动机运行状态和故障诊断的重要指标之一、测量绕组电阻可以通过直流电桥或万用表来完成。
1.使用直流电桥测量绕组电阻的方法：a.将电动机全部三相引出线路断开，保持绕组的温度稳定。
b.通过绕组的任意两个引出线路接入直流电桥，测量电阻值。
c.注意测量时要排除电动机的惯性反应。
2.使用万用表测量绕组电阻的方法：a.将电动机全部三相引出线路断开，保持绕组的温度稳定。
b.选择万用表的电阻量程和适当的测试端点。
c.分别将万用表的两个测试探头接在绕组的两个引出线路上，读取电阻值。
三、测量电动机的绝缘电阻绝缘电阻是判断电动机绝缘性能和绝缘状态的重要指标之一、测量电动机的绝缘电阻可以通过绝缘电阻测试仪来完成。
1.连接绝缘电阻测试仪和电动机的绕组。
2.根据测试仪的操作说明，设置测试仪的测试模式和参数。
3.启动测试仪进行测试，并记录测试结果。
4.根据测试结果，评估电动机的绝缘状态是否符合要求。
四、测量电动机的励磁电流励磁电流是电动机运行过程中的一个重要参数，对电动机的性能和功率因数有较大的影响。
测量电动机的励磁电流可以通过测量电动机的电流和电压来完成。
1.将电动机正常接通供电。
2.使用电流表和电压表分别测量电动机的电流和电压。
3.根据测得的电流和电压计算励磁电流的值。
4.根据励磁电流的值，评估电动机的运行状态和效率。
五、测量电动机的转速电动机的转速是衡量电动机性能和运行状态的重要指标之一、测量电动机的转速可以通过测量电动机的电压和电流的谐波分析来完成。
三相异步电动机的工作特性及测取方法
三相异步电动机的⼯作特性及测取⽅法三相异步电动机的⼯作特性及测取⽅法*转速特性*定⼦电流特性*功率因数特性*电磁转矩特性*效率特性异步电动机的⼯作特性在额定电压和额定频率运⾏的情况下，* 电动机的转速n、* 定⼦电流I1、* 功率因数cosΦ1、* 电磁转矩Tem、* 效率η等与输出功率P2 的关系即U1 = UN，f = fn 时的⼀.⼯作特性的分析(⼀) 转速特性输出功率变化时转速变化的曲线n = f (P2)转差率s、转⼦铜耗Pcu2 和电磁功率Pem 的关系式负载增⼤时，必使转速略有下降，转⼦电势E2s 增⼤，所以转⼦电流I2增⼤，以产⽣更⼤⼀点的电磁转矩和负载转矩平衡因此随着输出功率P2的增⼤，转差率s 也增⼤，则转速稍有下降，所以异步电动机的转速特性为⼀条稍向下倾斜的曲线(⼆)定⼦电流特性定⼦电流的变化曲线I1= f (P2)定⼦电流⼏乎随P2按正⽐例增加(三)功率因数特性定⼦功率因数的变化曲线cosΦ1 = f(P2)(1)空载时定⼦电流I1主要⽤于⽆功励磁，所以功率因数很低，约为0.1~ 0.2(2)负载增加时转⼦电流的有功分量增加，使功率因数提⾼，(3)接近额定负载时功率因数达到最⼤(4)负载超过额定值时s 值就会变得较⼤，使转⼦电流中得⽆功分量增加，因⽽使电动机定⼦功率因数⼜重新下降了(四)电磁转矩特性电磁转矩特性Tem = f (P2) 接近于⼀条斜率为1/Ω的直线(五)效率特性异步电动机的效率为当可变损耗等于不变损耗时，异步电动机的效率达到最⼤值中⼩型异步电机的最⼤效率出现在⼤约为3/4的额定负载时异步电动机的⼯作特性可⽤直接负载法求取，也可利⽤等效电路进⾏计算*空载试验*励磁参数与铁耗及机械损耗的确定通过空载试验可以测定异步电动机的励磁参数，异步电动机的励磁参数决定于电机主磁路的饱和程度，所以是⼀种⾮线性参数；通过短路试验可以测定异步电动机的短路参数异步电动机的短路参数基本上与电机的饱和程度⽆关，是⼀种线性参数⼀.空载试验与励磁参数的确定(⼀) 空载试验1.异步电动机空载运⾏指在额定电压和额定频率下，轴上不带任何负载的运⾏状态2.空载试验电路图5.7.1异步电动机空载试验电路3.空载试验的过程定⼦绕组上施加频率为额定值的对称三相电压，从(1.10 ~ 1.30) 倍额定电压值开始调节电源电压，逐渐降低到可能使转速发⽣明显变化的最低电压值为⽌每次记录端电压、空载电流、空载功率和转速，根据记录数据，绘制电动机的空载特性曲线图5.7.2空载特性曲线(⼆) 励磁参数与铁耗及机械损耗的确定从空载特性可确定计算⼯作特性所需等值电路中的励磁参数、铁耗和机械损耗1.机械损耗和铁耗的分离空载试验时输⼊电动机的损耗有：定⼦铜耗、铁耗和机械损耗其中定⼦铜耗和铁耗与电压⼤⼩有关，⽽机械损耗仅与转速有关上式改写为由于可认为铁耗与磁密平⽅成正⽐，因⽽铁耗与端电压平⽅成正⽐，绘制曲线p Fe + p mec = f (U1)2图5.7.3 机械损耗与铁耗的分离作曲线延长线相交于直轴于0ˊ点，过0ˊ作⼀⽔平虚线将曲线的纵坐标分为两部分，由于空载状态下电动机的转速n 接近n0 ，可以认为机械损耗是恒值所以虚线下部纵坐标表⽰与电压⼤⼩⽆关的机械损耗，虚线上部纵坐标表⽰对应于某个电压U1 的铁耗2.励磁参数的确定(1)空载试验时的等效电路图5.7.4 空载试验等效电路(2)励磁参数计算公式⼆. 短路试验与短路参数的确定(⼀) 短路试验对异步电动机⽽⾔，短路是指T 形等效电路中的附加电阻(1-s)r2'/s = 0 的状态，即电动机在外施电压下处于静⽌的状态1.短路试验电路图5.7.5 异步电动机短路试验电路2.短路试验的过程短路试验在电动机堵转降低电源电压情况下进⾏，⼀般从U1 = 0.4 UN 开始，然后逐步降低电压，测量5~7个点，每次记录端电压、定⼦短路电流和短路功率，并测量定⼦绕组的电阻。
三相异步电动机实验报告
11.超速试验（对笼形转子电动机，仅在型式试验时进行）。*
12.振动的测定。*
13.噪声的测定。
14.转动惯量的测定。
15.短时升高电压试验。*
16.耐电压试验。*
其中后面标有*的为检查试验项目。第12项也可根据需要仅列为型式试验项目。
二、试验内容及方法
根据国家标准GB755-81《电机基本技术要求》规定，试验项目有型式试验和检查试验两种。
型式试验的目的是求取电机全部的工作特性和参数，以全面考察电机的电气性能和质量，从而判断该电机是否符合国家标准（或用户订货时所签订的技术要求），此外对型式试验的分析还可以制定出该电机出厂的性能标准。电机制造厂遇到下列情况之一时需进行电机的型式试验：
转子绕组损耗
负载试验计算
1
2
3
4
5
6
7
8
9
10
额定线电压 （V）
线电流 （A）
相电流 （A）
输入功率 （W）
定子铜耗 （W）
电磁功率 （W）
转差率
转子铝耗 （W）
杂散损耗 （W）
总损耗 （W）
输出功率 （W）
功率因数
（1）作曲线 ，并从曲线上求 时：
（2）计算额定转矩 =（注：额定功率单位为kW）
2. 空载试验测量
为分离铁耗 和机械损耗 ，作曲线
其中： ，
(四)堵转试验
（1）堵转试验的目的是求取额定电压时的堵转电流和堵转转矩（起动电流和起动转矩）。还可以利用堵转试验数据作圆图，求取额定转矩和最大转矩。
（2）堵转试验施于定子绕组的电压尽可能从不低于倍的额定电压开始，然后逐步降低电压至定子电流接近额定值为止，其间共测取5~7点读数，每点应同时测取下列数据：三相电压、三相电流、转矩、输入功率，每点测量及读数时，通电持续时间不应超过10秒，以免绕组过热。
传统三相异步电机测试参数标准
三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相
8.6 5.8 15 6.3 1.77 10.65 2.5 2.8 5 1.6 14 6.9 7.95 9 7.4 15 6 3 2.5 2.1 0.9 0.8 1 0.86 1 0.64 0.81 2 0.61 0.68
三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相 三相
1 0.8 0.409 0 0.29 0 0.29 0 0.6 0 0.55 0.45 0.35 0.1 0.265 0 0.5 0.3 0.22 0 0.23 0.12 0.08 0.062 0.3 0.2 0.1 0 0.5 0 0.1 0 0.09 0.01 0.084 0.068 350 0 40 38 0.1 0 20 17 25 0 6.8 0 4.6 4.1 15 0 14 12 3.5 3 35 0 10 0
2.7 2.1 2.1 2.1 2.7 2.1 2.1 2.1 2.7 2.1 2.1 2.1 3.3 2.1 2.7 2.1 2.1 2.7 2.7 2.7 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1
25 25 25 45 20 35 20 30 20 35 25 45 45 45 50 45 45 45 10 15 45 15 15 15 15 15 15 15 15 25
电机型号 YB3-100L-2.2KW-4P-380V YB3-100L-3KW-4P-380V YB3-100L-3KW-4P-660V YB3-112M-1.5KW-8P-660V YB3-112M-4KW-2P YB3-112M-4KW-4P YB3-112M-4KW-4P-380V YB3-112M-4KW-4P-660V YB3-132M-3KW-8P-660V YB3-132M-4KW-6P YB3-132M-4KW-6P-660V YB3-132S-5.5-4P-660V YB3-132S-5.5KW-4P-380V YB3-160L-11KW-4P-660 YB3-160L-11KW-6P YB3-160L-15KW-4P YB3-160M-11KW-2P220V/60HZ YB3-160M-11KW-4P YB3-160M-11KW-4P-380V YB3-160M-3.2KW-8P YB3-160M-4KW-12P YB3-160M-4KW-8P YB3-160M-6.5KW-6P YB3-180L-11KW-8P YB3-180L-15KW-6P YB3-180L-22KW-4P YB3-180L-4KW-16P YB3-180L-5.5KW-16P YB3-180M-18.5-4P-380V
三相异步电机怎么测量和如何判断电机好坏

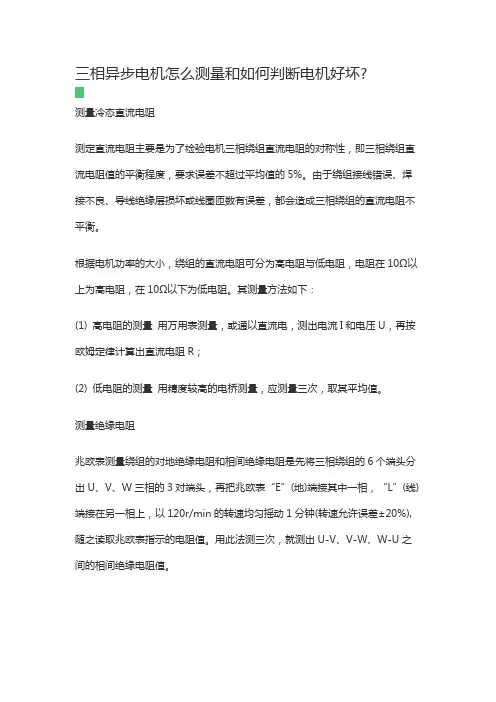

三相异步电机怎么测量和如何判断电机好坏?测量冷态直流电阻测定直流电阻主要是为了检验电机三相绕组直流电阻的对称性，即三相绕组直流电阻值的平衡程度，要求误差不超过平均值的5%。
由于绕组接线错误、焊接不良、导线绝缘层损坏或线圈匝数有误差，都会造成三相绕组的直流电阻不平衡。
根据电机功率的大小，绕组的直流电阻可分为高电阻与低电阻，电阻在10Ω以上为高电阻，在10Ω以下为低电阻。
其测量方法如下：(1) 高电阻的测量用万用表测量，或通以直流电，测出电流I和电压U，再按欧姆定律计算出直流电阻R；(2) 低电阻的测量用精度较高的电桥测量，应测量三次，取其平均值。
测量绝缘电阻兆欧表测量绕组的对地绝缘电阻和相间绝缘电阻是先将三相绕组的6个端头分出U、V、W三相的3对端头，再把兆欧表“E”(地)端接其中一相，“L”(线)端接在另一相上，以120r/min的转速均匀摇动1分钟(转速允许误差±20%),随之读取兆欧表指示的电阻值。
用此法测三次，就测出U-V、V-W、W-U之间的相间绝缘电阻值。
然后将U、V、W三相的3个尾端头(或首端头)绞接在一起，把兆欧表的“L”(线)端接上，再把“E”(地)端接机座，以测相间绝缘电阻的方法，同样测得对地绝缘电阻值。
低压电机通常采用500V兆欧表，要求对地绝缘电阻和相间绝缘电阻都不能小于0.5MΩ。
若绝缘电阻值偏小，说明绝缘不良，通常是槽绝缘在槽端伸出槽口部分破损或末伸出槽口或没有包好导线，使导线与铁心相碰所致。
处理方法是在槽口端找出故障点，并以衬垫绝缘纸来消除故障点。
如果没有破损仍低于此值，必须经干燥处理后才能进行耐压试验。
测量转子开路电压转子不动，在定子绕组上加额定电压，测量各相间电压。
转子开路电压不超过铭牌规定数值的±5%，转子三相绕组间的相电压与其平均值之间的误差不大于±2%。
扩展资料1、故障现象机壳带电、控制线路失控、绕组短路发热，致使电动机无法正常运行。
三相异步电动机的参数测定
三相异步电动机的参数测定在异步电机的矢量控制系统中，电动机的参数是十分重要的物理量。
在电机学中利用电动机的参数构成等值电路，以此为基础可以对三相电动机的各种运行特性进行分析。
变频调速中采用的矢量控制，控制系统性能完全依赖于所使用的电机参数的准确程度，如果参数不准确，将直接导致矢量控制性能指标下降，其至导致变频器不能正常工作。
三相异步电动机的基本参数包括定子电阻、定子漏感、转子电阻、转子漏感、定转子互感。
这些参数的确定，可以利用电机设计制造时的技术数据进行理论计算，但计算复杂，并且与实际有较大误差，也可以采用试验方法确定，下面具体介绍在变频器中采用试验的方法对各参数的测试。
在变频器中，测试参数主要有两种方法：一种是在线测试，一种是离线测试。
在线测试方法主要有卡尔曼滤波法、模型参考自适应法、滑模变结构法等，这些方法要求处理器具有较高的处理速度，对系统硬件要求较高，离线测试方法主要有频率响应试验、阶跃响应试验等，但测试精度不高，存在计算复杂、程序计算量大等问题，故很少采用。
主要介绍根据传统的电机学试验原理，在变频器中对电机参数进行离线测试，通过对其采取相应的措施达至测试参数的高精确度。
在变频器系统中，采用直流伏安法测试定子电阻的关键是如何得到低压直流电源，当变频器直接连接到电网时，其直流母线电压较高，通常的办法是对直流母线进行电压斩波控制，得到一个平均值很低、周期固定且占空比固定的高频电压脉。
在实际的应用中，对电机进行堵转比较困难，在此采用单相短路试验代替三相试验，当电机加上单相正弦电压时，没有电磁转矩产生，其电磁现象与三相堵转时基本相同，测试中，让电机的某一相开路，在另外两相之间通入单相的正弦交流电，然后通入一定的电流，此时测试定子上的电压，电流和输入功率，这样即可计算出电机的短路电阻和短路电抗。
《电机与拖动》异步电机---三相鼠笼异步电动机的工作特性实验
《电机与拖动》异步电机---三相鼠笼异步电动机的工作特性实验一、实验目的1．掌握三相异步电机的空载、堵转和负载试验的方法。
2．用直接负载法测取三相鼠笼异步电动机的工作特性。
3．测定三相笼型异步电动机的参数。
二、预习要点1．异步电动机的工作特性指哪些特性？2．异步电动机的等效电路有哪些参数？它们的物理意义是什么？3．工作特性和参数的测定方法。
三、实验项目1．测量定子绕组的冷态电阻。
2．判定定子绕组的首未端。
3．空载试验。
4．短路试验。
5．负载试验。
四、实验设备及仪器1．实验台主控制屏2．电机导轨及测功机、矩矩转速测量组件（NMEL-13A）3．交流电压表、电流表、功率、功率因数表4．直流电压、毫安、安培表5．直流电机仪表、电源6．三相可调电阻器900Ω（NMEL-03）7．波形测试及开关板（NMEL-05B）8．电机起动箱（NMEL-09）9．三相鼠笼式异步电动机M04五、实验方法及步骤1．测量定子绕组的冷态直流电阻。
准备：将电机在室内放置一段时间，用温度计测量电机绕组端部或铁芯的温度。
当所测温度与冷动介质温度之差不超过2K时，即为实际冷态。
记录此时的温度和测量定子绕组的直流电阻，此阻值即为冷态直流电阻。
（1）伏安法S1，S2：位于NMEL-05B。
R：四只900Ω和900联（NMEL-03）。
A、V：或采用NMEL-06量程的选择：测量时，因而直流毫安表的量程用为50欧姆，因而当流过的电流为50mA时电压约为2.5伏，所以直流电压表量程用20V档，实验开始前，合上开关S1，断开开关S2，调节电阻R至最大（3600Ω）。
分别合上绿色“闭合”按钮开关和220V直流可调电源的船形开关，按下复位按钮，调节直流可调电源及可调电阻R，使试验电机电流不超过电机额定电流的10%，以防止因试验电流过大而引起绕组的温度上升，读取电流值，再接通开关S2读取电压值。
读完后，先打开开关S2，再打开开关S1。
调节R使A表分别为50mA，40mA，30mA测取三次，取其平均值，测量定子三相绕组的电阻值，记录于表3-1中。
