04487设计制图复习资料(全)
CAD复习资料含复习资料自考
第一部分一、填空题、在优化技术中，人们评价设计方案“优”的标准称为目标函数，参与设计而可以变化的量称为决策变量，设计时应遵守的各种条件称为约束条件。
、公路系统由硬件系统和软件系统组成。
、中线设计是道路平面设计的核心问题。
、纵断面设计进行方案检查包括技术规范检查、平纵组合检查、横断面检查和控制点检查。
二、不定向选择题（自考是单选）、下列设备属于输出设备的有（ )。
．鼠标．数码机．显示器．键盘 .绘图机、地表面模型的表现形态有( )。
.一维模型．二维模型 .多维模型 .三角形模型 .网格模型、纵断面设计中需要输入的数据主要有( )。
.纵断面地面线数据.方位角数据.设计纵断面数据 .横断面地面线数据 .控制点数据、平面设计分为实地定线和纸上定线主要是由于( )。
．平面线型类型不同 .测设阶段不同 .道路等级不同 .数据采集方法不同.定线内容不同、数据采集的方法有( ）。
.电子板测绘系统．遥感方法 .全站仪测量 .地图形的数字化测量、下列关于纵断面工程量估算模块的说法正确有( ）。
.路桥考虑超高．考虑边沟工程量．边坡考虑单坡 .路幅考虑加宽.考虑路槽工程量、地理信息系统的组成有( )。
.硬件系统 .空间数据 .管理人员 .软件系统 .属性数据、基于基本元素的设计方法中,基本元素是指( )。
.直线 .圆曲线 .缓和曲线 .导线.平曲线、下面关于全球定位系统的说法，正确的是( ）。
．利用电磁波的时间和速度判断距离．利用电磁波的波长与相位判断距离.绝对定位法的精度较相对定位法高.相对定位法的精度较绝对定位法高．两种定位法都能满足工程测量需要、下面关于地形图数字化得说法，正确的是( )。
.可以利用数字化仪进行地形图数字化.可以利用数字化仪进行地形图矢量化.可以利用扫描仪进行地形图数字化.可以利用扫描仪进行地形图矢量化．不能利用扫描仪进行地形图矢量化三、名词解释、导线法:首先确定一系列由直线组成的折线作为道路中线的导线（通过“以点定线,以线交点”的原则确定),然后对每个转折点(交点)敷设合适的平曲线，构成完整的道路中心线。

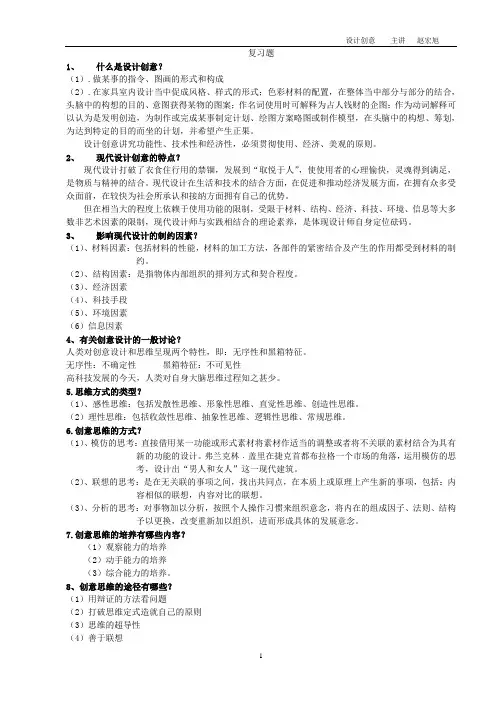

设计制图复习题
复习题1、什么是设计创意？（1）.做某事的指令、图画的形式和构成（2）.在家具室内设计当中促成风格、样式的形式；色彩材料的配置，在整体当中部分与部分的结合，头脑中的构想的目的、意图获得某物的图案；作名词使用时可解释为占人钱财的企图；作为动词解释可以认为是发明创造，为制作或完成某事制定计划、绘图方案略图或制作模型，在头脑中的构想、筹划，为达到特定的目的而坐的计划，并希望产生正果。
设计创意讲究功能性、技术性和经济性，必须贯彻使用、经济、美观的原则。
2、现代设计创意的特点？现代设计打破了衣食住行用的禁锢，发展到“取悦于人”，使使用者的心理愉快，灵魂得到满足，是物质与精神的结合。
现代设计在生活和技术的结合方面，在促进和推动经济发展方面，在拥有众多受众面前，在较快为社会所承认和接纳方面拥有自己的优势。
但在相当大的程度上依赖于使用功能的限制，受限于材料、结构、经济、科技、环境、信息等大多数非艺术因素的限制，现代设计师与实践相结合的理论素养，是体现设计师自身定位砝码。
3、影响现代设计的制约因素？（1）、材料因素：包括材料的性能，材料的加工方法，各部件的紧密结合及产生的作用都受到材料的制约。
（2）、结构因素：是指物体内部组织的排列方式和契合程度。
（3）、经济因素（4）、科技手段（5）、环境因素（6）信息因素4、有关创意设计的一般讨论？人类对创意设计和思维呈现两个特性，即：无序性和黑箱特征。
无序性：不确定性黑箱特征：不可见性高科技发展的今天，人类对自身大脑思维过程知之甚少。
5.思维方式的类型？（1）、感性思维：包括发散性思维、形象性思维、直觉性思维、创造性思维。
（2）理性思维：包括收敛性思维、抽象性思维、逻辑性思维、常规思维。
6.创意思维的方式？（1）、模仿的思考：直接借用某一功能或形式素材将素材作适当的调整或者将不关联的素材结合为具有新的功能的设计。
弗兰克林﹒盖里在捷克首都布拉格一个市场的角落，运用模仿的思考，设计出“男人和女人”这一现代建筑。

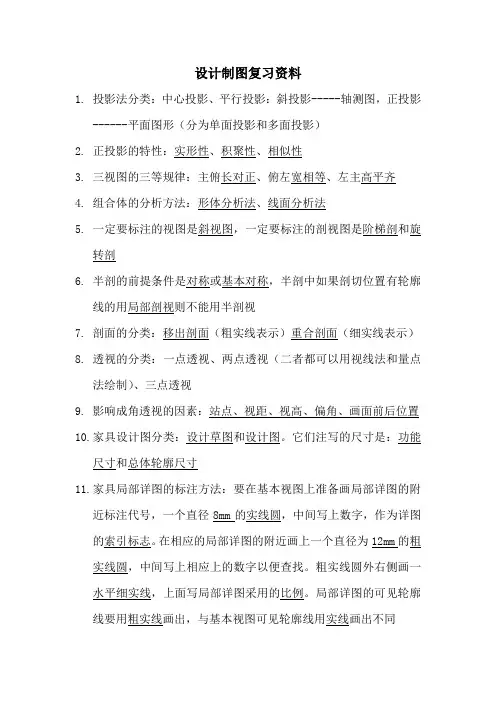

设计制图复习资料
设计制图复习资料1.投影法分类：中心投影、平行投影：斜投影-----轴测图，正投影------平面图形（分为单面投影和多面投影）2.正投影的特性：实形性、积聚性、相似性3.三视图的三等规律：主俯长对正、俯左宽相等、左主高平齐4.组合体的分析方法：形体分析法、线面分析法5.一定要标注的视图是斜视图，一定要标注的剖视图是阶梯剖和旋转剖6.半剖的前提条件是对称或基本对称，半剖中如果剖切位置有轮廓线的用局部剖视则不能用半剖视7.剖面的分类：移出剖面（粗实线表示）重合剖面（细实线表示）8.透视的分类：一点透视、两点透视（二者都可以用视线法和量点法绘制）、三点透视9.影响成角透视的因素：站点、视距、视高、偏角、画面前后位置10.家具设计图分类：设计草图和设计图。
它们注写的尺寸是：功能尺寸和总体轮廓尺寸11.家具局部详图的标注方法：要在基本视图上准备画局部详图的附近标注代号，一个直径8mm的实线圆，中间写上数字，作为详图的索引标志。
在相应的局部详图的附近画上一个直径为12mm的粗实线圆，中间写上相应上的数字以便查找。
粗实线圆外右侧画一水平细实线，上面写局部详图采用的比例。
局部详图的可见轮廓线要用粗实线画出，与基本视图可见轮廓线用实线画出不同12.室内成套家具透视图画法中：网格法定次透视，用集中量高法定透视高13.定位轴线采用细单点长画线表示，轴线编号的圆圈用细实线，直径一般为8~10mm。
轴线编号写在圆圈内。
在平面图上横向编号采用阿拉伯数字，从左至右一次编写。
竖向编号用大写拉丁字母，至下而上的顺序编写。
在较简单活对称的房屋中，平面图的轴线编号，一般标注在图样的下方及左侧。
较复杂或不对称的房屋，图形上方和右侧也可标注。
14.标高符号为等腰直角三角形，高为3mm左右15.指北针用细实线绘制，圆的直径宜为24mm。
指北针针尖为北向，并写出“北”或“N”字，指针尾部宽度宜为3mm。
需用较大直径绘画指北针时，指针尾部宽度宜为直径的八分之一16.详图的索引符号用一引出线指出要画详图的地方，在线的另一端画一细实线圆直径为10mm。
《设计制图》期末考试复习题及参考答案.docx
设计制图复习题（课程代码392357）一、名词解释:1.平行投影法投射线互相平行的投影方法称为平行投影。
2多面投影多面投影是根据正投影法的原理，将形体向多个投影面投射后所得到的图形。
3投影变换通过改变空间几何元素与投影面的相对位置，从而使得它们处于有利于解题的位置。
4成角透视当画面垂直于基面、建筑形体两相邻主立面与画面均倾斜、视点位于画面的前方时，所得的透视图因为在长度和宽度两个方向上各有一个灭点，所以称之为成角透视5直角投影定理若构成直角的两条线中，有一条平行于某一投影面，另一条倾斜于投影面时，它们在投影免得投影仍为直角。
6中心投影法所有投射线交汇于一点，称为中心投影。
7定位轴线是确定主要结构或构件的位置及标志尺寸的基线，是定位，放线的重要依据。
8平面立体表面完全由平面所围成的立体称为平面立体9正轴测投影当轴测投影的投射方向与轴测投影面垂直时所形成的轴测投影称为正轴测投影10视线迹点法点的透视是过空间点的视线与画面的交点，该交点称为视线迹点，因此，求点的透视就是求空间点的视线迹点，这种作图方法称为视线迹点法11圆柱螺旋线一动点在正圆柱表面上绕其轴线作等速回转运动，同时沿圆柱的轴线方向作等速直线运动，则此动点在圆柱表面上的运动轨迹为圆柱螺旋线。
12灭点直线上无穷远点的透视称为直线的灭点。
13迹点直线与画面的交点称为直线的画面迹点。
14局部剖视图为了反映物体某局部的内部形状，可用剖切平面将该局部剖开，然后画出带有局部剖视图的视图，这种剖切方法所得剖视图，称为局部剖视图。
15轴向伸缩系数轴测轴上长度与其空间坐标轴上对应长度之比，称为轴向伸缩系数。
二、填空题：1.根据直线相对于投影面的位置，直线可分为以下三种情况：①倾斜；②平行；③垂直。
2.直线与投影面的交点称为直线的迹点。
3.截交线围成的图形称为截断面。
4.工程图中常用的三种图示方法透视图，轴测图，多面投影。
5.读图的基本方法①形体分析法②线面分析法。
化工制图复习资料
化工制图复习题一、名词解释1．三视图：在三个相互垂直的投影面组成的三投影面体系中，我们得到了主视图（正立投影面）、俯视图（水平投影面）、左视图（侧立投影面）这三个视图。
2、基本视图：机件向基本投影面投影所得到的视图。
3、轴测图：将物体连同其直角坐标系沿不平行于任一坐标平面的方向，用平行投影法将其投射到单一投影面上所得到的图形。
4、斜视图：将零件向不平行于任何基本投射面的辅助投影面投射所得的视图。
5、局部视图：将零件的某一部分向基本投影面投射所得到的视图。
6、化工工艺图：以化工工艺人员为主导，根据所要生产的化工产品及其有关技术数据和资料，设计并绘制的反映工艺流程的图样。
7、剖视图：用剖切面将机件剖开，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得到的图形。
8、方案流程图：用图示的方法，把化工工艺流程和所需的全部设备、机器、管道、阀门、管件和仪表表示出来的图样。
9、物料流程图：图形和表格相结合的形式来反映设计计算某些结果的图样。
10、管道布置图：指表达机器设备间管道连接和空间走向、主要管道配件及仪表控制点等安装位置的图样。
11、化工设备图：是指在化工设备制造过程中所依照的图样。
12、螺纹：指在圆柱或圆锥表面上，沿螺旋线形成的具有特定断面形状的连续凸起和沟槽。
13、截交线：截平面与立体表面的交线。
14、尺寸公差：允许的尺寸变动量。
15、尺寸基准：用来确定生产对象上几何要素间的几何关系所依据的点、线、面。
16、过渡线：两个非圆角表面相交处一般均做成圆角过渡，所以两表面的交线标的不明显，这种交线称为过渡线。
17、粗糙度：指加工表面上具有的较小间距和峰谷所组成的微观几何形状特性。
二、填空题1、_《技术制图》是工程界重要的技术基础标准，是绘制和阅读机械图样的准则和依据。
2、图样被称为“工程界的语言”。
3、图样的绘制一般有两种方法：手工绘图和计算机绘图。
4、手工绘图包括：尺规作图和徒手绘图。
5、尺规作图中常用的绘图工具和用品：绘图板、丁字尺、三角板、圆规、铅笔。
《工程制图及CAD》复习资料
《工程制图及CAD》复习资料
1.常用的图线线型有粗实线、细实线和细点划线等。
2．外螺纹的画法中，表示牙底圆的细实线只画约3/4圈。
3．已知直齿圆柱齿轮的齿数Z=40，分度圆直径d=200mm，其模数M是5。
4．在表示齿轮端面的视图中，齿根圆可省略不画。
5．截交线是指由平面截切几何体所形成的表面交线。
6．在俯、左视图中，离主视图远的一面一定是物体的前面。
7．装配图中的技术要求包括装配要求、检验要求和使用要求三个方面。
8．机械制图中的基本规定除了图纸幅面和格式以外，没有规定三角板。
9．主视图与俯视图应保持长对正。
10．A4图纸的幅面大小是297毫米高，210毫米宽。
11．国家标准明确规定，在一般情况下，应优先采用基孔制配合。
12．基孔制配合孔、轴公差带之间的关系，当轴的公差带位于孔公差带的下方时，形成间隙配合。
13．6208轴承的内径是40mm。
14．组合体的组合形式有叠加法、切割法和综合法。
15．螺纹紧固件的装配画法中规定，两零件的接触面画一条线。
16．重合剖面的轮廓线采用的是细实线。
17．粗糙度数值越小，工件表面越平滑。
1．已知A点的两面投影，B点在A点之右25㎜，之后20㎜，之下15㎜，求A点的第三面投影和B点的三面投影。
2．已知主视图和左视图补画出俯视图。
3．分析并完成尺寸标注。
（尺寸大小从图中量取整数）
4．在指定位置上画出断面图，其中右端孔为通孔。
5．补画左视图，完成立体表面上A、B两点的投影。
6．作半剖视的左视图。
044871510 设计制图
2015年10月高等教育自学考试《设计制图》试题课程代码：04487一、单项选择题1．设计制图的绘图方式一般分为电脑绘图和A．直尺绘图B．机械绘图C．手工绘图D．工具绘图2．A3图纸幅面尺寸是A．594mm×841mm B．210mm×420mmC．297mm×420mm D．210mm×297mm3．快速、熟练的绘制设计草图是每一位设计师必备的基本素质，它可以帮助设计师快速的记录、整理和设计灵感，追踪和记录设计思维，表达和交流设计思想。
A．判断B．推敲C．推D．构思4．投射线汇交于一点的投影法，称为A．侧面投影法B．正面投影法C．平行投影法D．中心投影法5．平面(或直线段) 投影面时，其投影积聚为线段(或一点)。
这种投影特性称为积聚性。
A．平行于B．倾斜于C．垂直于D．放置于6．详图符号是表示详图的位置和编号，用直径为的粗实线圆表示。
A．10mm B．12mm C．13mm D．14mm7．灭点是画面相交线上无限远点的透视。
直线灭点的位置，是平行于该直线的视线与画面的A．交点B．终点C．起点D．视点8．A4图纸幅面尺寸是A．594mm×841mm B．1189mm×841mmC．420mm×594mm D．210mm×297mm9．观察者所站立的水平地面，即物体所在的水平面，通常为地面的A．基线B．基面C．画面D．视平面10．主要用于绘制建筑效果图的是A．平行透视B．三点透视C．成角透视D．散点透视二、填空题11．手工绘图又分为利用绘图绘图和绘图。
12．使用针管笔时，应尽量使与垂直以便绘制粗细均匀的线条。
13．国标将图线的基本线型分为15种，代码从01—15。
常用的基本线型有实线、、点画线、和双点画线。
14．实际工作中，例如在选择视图、配置视图、、参观记录、方案设计和过程中，常常需要徒手画图。
15．图样中标注的尺寸一般由、尺寸界线、和尺寸数字组成。
设计制图自考试题及答案
设计制图自考试题及答案一、选择题（每题2分，共20分）1. 在工程制图中，第一角投影法与第三角投影法的主要区别在于（）。
A. 视图的放置角度B. 视图的数量B. 观察者的位置D. 视图的表达方式2. 下列哪个不是常用的工程图纸类型？（）A. 平面图B. 立面图C. 剖面图D. 流程图3. 在AutoCAD中，使用“M”命令可以执行的操作是（）。
A. 移动对象B. 复制对象C. 镜像对象D. 缩放对象4. 对于一个长方体，其三视图包括（）。
A. 主视图、左视图、俯视图B. 主视图、右视图、仰视图C. 后视图、左视图、俯视图D. 主视图、右视图、剖视图5. 在机械设计中，公差通常指的是（）。
A. 材料的硬度B. 零件的尺寸允许的变动范围C. 零件的重量D. 零件的强度6. 下列哪个软件不是专业的设计制图软件？（）A. SolidWorksB. Adobe PhotoshopC. CATIAD. Pro/ENGINEER7. 在制图中，尺寸线一般使用（）绘制。
A. 实线B. 虚线C. 点画线D. 双点画线8. 螺纹的标注中，M20×1.5表示的含义是（）。
A. 外径为20mm的细螺纹，螺距为1.5mmB. 内径为20mm的粗螺纹，螺距为1.5mmC. 外径为20mm的粗螺纹，螺距为1.5mmD. 内径为20mm的细螺纹，螺距为1.5mm9. 在进行装配图绘制时，应该优先考虑的是（）。
A. 美观性B. 功能性C. 经济性D. 操作性10. 下列哪个视图不能单独表达零件的全部信息？（）A. 主视图B. 左视图C. 俯视图D. 剖视图二、填空题（每空3分，共30分）11. 在制图中，________是用来表示物体在空间位置的线。
12. 剖面图可以分为全剖面和________两种。
13. 在AutoCAD中，使用“ARRAY”命令可以对对象进行________。
14. 零件图中的表面粗糙度符号是用来表示零件表面的________程度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计制图复习题纲第一章1、图纸幅面尺寸是指绘制图样所采用的纸张的大小规格。
国标准规定A1号图纸幅面大小为：594×841 mm。
A2号图纸幅面大小为：420×594 mm。
A3号图纸幅面大小为：297×420 mm。
A4号图纸幅面大小为：210×297mm。
2、比例为图形与其实物相应要素的线性尺寸之比。
？比例的种类有：原值比例、放大的比例、缩小的比例。
3、图样中为了表示不同内容，并能分清主次，必须使用不同线型、线宽的图线。
图框线及标题栏外框线、产品外轮廓线常使用的线型是：粗实线；尺寸线及尺寸界线、引出线常使用的线型是：细实线。
尺寸线及尺寸界线、重合断面的轮廓线常使用的线型是：细实线；假想投影轮廓线常使用的线型是：双点画线。
图框线及标题栏外框线、产品外轮廓线常使用的线型是：粗实线；轴线、对称中心线常使用的线型是：细点画线。
（不可见轮廓线常使用的线型是：虚线。
4、图样上标注尺寸的基本要求有：（1）正确（2）完全（3）清晰（4）合理5、图样中标注的尺寸组成：尺寸线、尺寸界线、起止符号和尺寸数字。
图样中标注尺寸的起止符号可用：与尺寸界线成45°的粗短线或圆点表示。
同一张图样只能采用一种起止符号。
半径、直径、角度与弧长的尺寸起止符号宜用箭头表示。
线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处。
第二章1、根据投射线的类型、投射线与投影面的相对位置，投影法分为两类：（投射线汇交于一点的投影法，称为中心投影法。
投射线互相平行的投影法，称为平行投影法。
2、正投影有哪些基本特性（1）真实性（2）积聚性（3）类似性（4）平行性3、三视图的对应关系：长对正；高平齐；宽相等。
4、视图的阅读：根据已知的两个视图，补画第三个视图——P41例：1、根据已知的两个视图，补画第三个视图（1）;（2）（1）[（2）例2、根据已知的两个视图，补画第三个视图（1）…（2）|（1）（画出基本框架，内部线条对应关系正确）》（2）（画出基本框架，内部线条对应关系正确）5、组合体尺寸类型可分为三类：定形尺寸、定位尺寸和总体尺寸。
确定组合体上各基本体形状大小的尺寸为定形尺寸。
确定组合体各基本形体之间相对位置的尺寸为定位尺寸。
…用来确定组合体的总长、总宽、总高的尺寸为总体尺寸。
第三章1、国家标准规定技术图样的绘制应采用正投影法，并优先采用第一角画法——即物体处于观察者与投影面之间的投影。
2、在用视图表达设计对象时，视图的选择原则：表示物体信息量最多的那个视图应作为主视图，通常是物体的工作位置或加工位置或安装位置。
当需要其它视图时，应按下述原则选取：①在明确表示物体的前提下，使视图（包括剖视图和剖面图）的数量为最少；②尽量避免使用虚线表达物体的轮廓及棱线；③避免不必要的细节重复。
3、视图通常有：基本视图、向视图、局部视图和斜视图。
物体在基本投影面上的投影称为基本视图。
4、六个基本视图的名称：主视图、俯视图、左视图、右视图、仰视图、后视图它们的相互位置——P52主视图、俯视图、左视图、右视图、仰视图、后视图。
-&)5、将物体的某一部分向基本投影面投射所得的视图称为：局部视图。
绘制局部视图时，必须在视图的上方标注视图的名称；在相应视图的附近用箭头指明投射方向，并标注相同的字母；字母均应大写。
6、物体向不平行于基本投影面的平面投射所得的视图称为：斜视图。
7、剖视图——为了表达家具零件中榫眼的形状，假想用一个平面沿零件的对称面将其剖开。
这个平面为剖切面。
将处于观察者与剖切面之间的部分形体移去，而将余下的这部分形体向投影面投射, 所得的图形称为剖视图。
8、剖视图分为：全剖视图、半剖视图和局部剖视图三类。
用剖切面完全地剖开物体所得的剖视图称为全剖视图。
【主视图右视图@后视图俯视图仰视图9、全剖视图可用下列剖切方法获得：单一剖切面剖切、几个平行的剖切平面剖切、几个相交的剖切面剖切。
10、半剖视图的分界线是点画线，它是该视图的对称中心线，习惯上将图形的右侧、前侧画成剖视图。
11、用剖切面局部地剖开物体所得的剖视图称为：局部剖视图。
12、断面图——假想用一剖切面把物体切开，只画出切口的真实形状，并画上剖面符号，这种图叫断面图，简称断面，也称剖面图。
其应用范围：当图样上需要表达的只是物体某些结构的断面形状，而不必画出剖视图时，可采用断面的方法。
断面图常用于表达零件中某一局部的断面形状，如腿、拉手或装饰件等。
13、根据断面图在绘制时所配置位置的不同，断面图分为移出断面和重合断面两类。
画在视图之外的断面图称为移出断面。
画在视图之内的断面图称为重合断面。
断面图与剖视图的区别：断面图仅画出断面的图形，剖视图不仅要求画出零件被截断面的图形，还需要画出剖切面后面零件的所有投影。
《14、常用家具材料的剖面符号：P67-682、常用家具材料的剖面符号：P67-68（1）木材方材的横断面（2）细木工板的横断面（3）胶合板剖面|（4）纤维板剖面（5）金属材料剖面（6）玻璃（(15、家具连接件的简化画法：P75空心螺钉连接件、偏心连接件、搁板销、暗铰链3、家具连接件的简化画法：P75空心螺钉连接件、偏心连接件、搁板销、暗铰链（1）空心螺钉连接件（2）偏心连接件（3）搁板销@（4）暗铰链16、标高有两种形式：绝对标高和相对标高。
室内设计制图中标高均为相对标高。
设计制图中如没有特殊说明，尺寸一般以mm为单位，标高一定是以m为单位。
第四章1、家具设计图样包括的类型：一般常见的家具图样可以分为两大类，即设计图和制造图。
设计图中有设计草图、设计表现图，包括效果图等；制造图中有结构装配图、部件图、零件图和大样图、以及产品拆装图等。
2、一张家具结构装配图应包含的内容：由于结构装配图的功能，要求作为生产全过程的依据，所以凡生产上需要的内容基本上都应具备。
结构装配图内容主要有：视图、尺寸、零部件明细表、技术条件，如它还替代设计图时，还应画有透视图。
3、结构装配图中的视图选择要求：结构装配图中的视图部分是由一组基本视图，一定数量的局部详图，以及个别零件、部件的局部视图所组成。
基本视图一般都以剖视图的形式出现，特别是外形简洁的家具或已经有设计图时。
至于基本视图的数量则视家具的复杂程度和结构特点而定，一般不少于两至三个，其中主视图的选择要注意反映家具形体的基本特征。
>4、家具设计图上的尺寸不需要标注得太多，而结构装配图要详尽地标注尺寸，凡是制造该家具所需要的尺寸一般都应在图上找到。
家具设计图上应注的尺寸有：总体轮廓尺寸、功能尺寸结构装配图中所注尺寸包括：总体轮廓尺寸、部件尺寸、零件尺寸、零件部件的定位尺寸第五章1、室内设计平面图的主要内容有：室内设计平面图的主要内容有空间大小，布局，家具，门窗，人活动路线，空间层次，绿化等。
2、室内立面图通常是假设以一平行于室内墙面的剖切面将前部分切去而形成的正投影图。
一般说来作为一个室内空间应有四个立面。
室内立面图主要反映空间高度是否合理，墙面材料、造型、色彩、肌理是否美观，家具尺寸是否协调等内容。
平面图只反映平面布局、尺寸；空间造型、垂直方向的尺寸要在立面图中才能反映。
立面图是在平面图的基础上进行空间造型，进一步完善修正平面功能的图样。
3、室内顶棚图的表示内容有：>1）反映室内空间组合的标高关系和顶棚造型在水平方向的形状和大小，以及装饰材料；2）反映顶棚上灯饰、窗帘等布置的位置及形状；3）反映空调风口、消防报警和音响系统等其他设备的位置。
4、室内节点详图的内容有：1）反映各界面相互衔接方式；2）反映各界面本身的结构、材料及构件的相互衔接的关系；3）各类装饰材料之间的收口方式；4）反映各界面同设施（设备）的衔接方式。
\第六章1、根据画面对物体的长、宽、高三组主方向棱线的相对关系，透视图分为：一点透视、二点透视和三点透视，可根据不同的透视效果分别选用。
画面平行于物体的一个坐标平面所得到的透视图，称为一点透视；画面与物体的两个直立坐标平面成一定偏角，且平行于物体的高度棱线所得到的透视图，称为两点透视；画面与物体的三个坐标平面均倾斜所得到的透视图，称为三点透视。
2、灭点是画面相交线无限远点的透视。
直线灭点的位置是平行于该直线的视线与画面的交点。
3、视线法画物体的成角透视。
~（1）（找出两个灭点并画出其透视方向）（2）（找出物体水平投影的透视，并向上画出垂直线）（3）（找到物体高度上的点的透视，并画出其立面分割线的透视）（4）（完成物体的透视并加深可见外轮廓线）请学生在上图基础上再补充4、距点法画物体的平行透视。
（1）（找出距点，并画出其透视方向及物体深度方向点的透视）（2）（找出物体水平投影的透视，并向上画出垂直线）（3）（找到物体不同高度上的点的透视，并分清其位置关系）（4）（完成物体的透视并加深可见外轮廓线）请学生在上图基础上再补充5、任意选择方法作出柜门开启时的透视图。
