上海大众新帕萨特轿车_32_驻车距离报警(PDC)

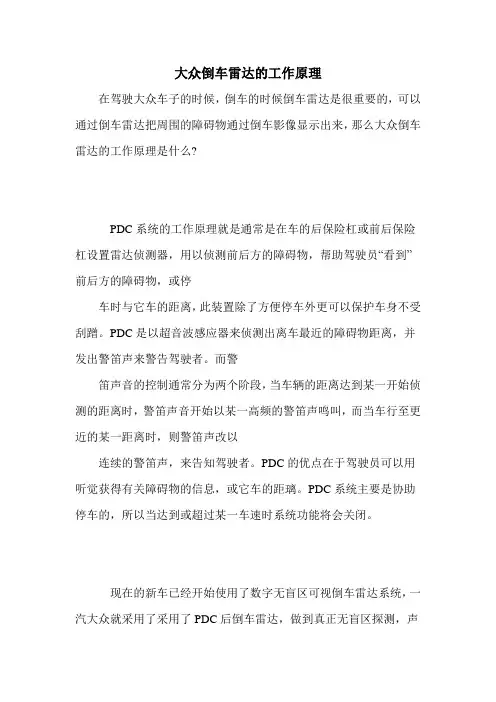

大众倒车雷达的工作原理
大众倒车雷达的工作原理在驾驶大众车子的时候，倒车的时候倒车雷达是很重要的，可以通过倒车雷达把周围的障碍物通过倒车影像显示出来，那么大众倒车雷达的工作原理是什么?PDC系统的工作原理就是通常是在车的后保险杠或前后保险杠设置雷达侦测器，用以侦测前后方的障碍物，帮助驾驶员“看到”前后方的障碍物，或停车时与它车的距离，此装置除了方便停车外更可以保护车身不受刮蹭。
PDC是以超音波感应器来侦测出离车最近的障碍物距离，并发出警笛声来警告驾驶者。
而警笛声音的控制通常分为两个阶段，当车辆的距离达到某一开始侦测的距离时，警笛声音开始以某一高频的警笛声鸣叫，而当车行至更近的某一距离时，则警笛声改以连续的警笛声，来告知驾驶者。
PDC的优点在于驾驶员可以用听觉获得有关障碍物的信息，或它车的距璃。
PDC系统主要是协助停车的，所以当达到或超过某一车速时系统功能将会关闭。
现在的新车已经开始使用了数字无盲区可视倒车雷达系统，一汽大众就采用了采用了PDC后倒车雷达，做到真正无盲区探测，声音和图像，倒车显示屏显示。
数字式无盲区PDC倒车雷达的工作原理就是当挂入倒挡后，PDC系统即自动启动，内嵌在车后保险杠上的四个或6个超声波传感器开始探测后方的障碍物。
当距离障碍物1.5米时，报警系统就会发出“嘀嘀”声，随着障碍物地靠近，“嘀嘀”声的频率增加，当汽车与障碍物间距小于0.3米时，“嘀嘀声”将转变成连续音。
对于新手来说，给爱车装上倒车雷达是很有必要的一件事。
刚刚上面也讲了倒车雷达的工作原理，是一款很值得放心的好产品。
倒车雷达的特点不是表现在白天，而是体现在阴天和黑夜。
当这两种情况出现时，倒车雷达就会反映出它独特的作用，使倒车更加准确。
那么汽车有必要安装倒车雷达吗?安装倒车雷达是必需的，不需要人工回头通过倒车影像就可以躲避障碍物，如果有什么不了解的汽车安全用品小知识，那么要关注。
与新手浅谈上汽大众车型的自动泊车辅助系统(下)
与新手浅谈上汽大众车型的自动泊车辅助系统（下）作者：陈中泽来源：《汽车与驾驶维修（维修版）》2020年第12期PLAl.5版本对系统传感器的布置，要求前后部各有4个用于驻车距离监控的PDC驻车辅助超声波传感器。
此外前部还有2个用于停车位测量的PLA转向辅助超声波传感器，即左前转向辅助传感器G568与右前转向辅助传感器G569，安装在前保险杠外侧。
它们输出的信号为转向辅助功能服务，用于测量可用的停车位，在泊车过程中监测与旁边停泊车辆或障碍物的侧边距离。
传感器工作时，薄膜振动发射超声波，通过检测被测障碍物反射回返声波的时间计算与判定距离（图11）。
前保险杠上的PDC传感器从右到左依次是G252、G253、G254与G255，中间2个传感器探测范围是120 cm，其余为60 cm。
后保险杠上的PDC传感器从左到右分别是传感器G203、G204、G205與G206，中间2个传感器探测范围是160 cm，其余为60 cm。
前后PDC的连续报警区均为30 cm。
信号被用来控制泊车距离，传感器的布局使信号覆盖范围产生一定的重叠，故不存在任何障碍物的探测死角。
PLA2.O在系统硬件上增加了PLA侧面超声波传感器G716与G717，安装于后保险杠外侧（图12），探测范围60 cm。
信号用于测量垂直停车位的实际宽度和位置，监测与侧边障碍物的距离，对车辆处于垂直停车位中央位置的校正。
校正垂直停车位中央位置的目的，是让车辆停在车位的正中间。
控制单元通过前后蜂鸣器发出与距离有关的声音信号，驾驶员根据声音信号的时间间隔可以获悉车辆入位时，车辆与障碍物的距离。
PLA3.0系统在硬件上的要求与2.0版本相同（图13）。
对PLA传感器而言，一个传感器信号失效，将无法使用自动泊车功能。
而PDC传感器中的一个损坏，会导致整个系统失灵，导航系统或收音机显示屏将不再显示与PDC相应的OPS 图像。
系统故障时，会通过闪烁转向辅助指示灯K241或驻车辅助指示灯K136来加以提示。
