电动平车电机简介
电子电动滑板车电机工作原理
电子电动滑板车电机工作原理电子电动滑板车是近年来越来越受到人们喜爱的一种交通工具，它节省能源、环保且方便快捷。
其中，电机作为电动滑板车的核心装置之一，起着驱动滑板车行驶的关键作用。
本文将详细介绍电子电动滑板车电机的工作原理。
一、概述电子电动滑板车电机是一种直流无刷电动机（BLDC），它采用电子换向技术，相比传统的有刷电机更加耐用且效率更高。
电机通过发电机的方式将电能转换成机械能，从而驱动滑板车的轮胎旋转，达到行驶的效果。
二、电机构成电子电动滑板车电机由若干部件构成，主要包括电枢、磁极、绕组和电子换向控制电路等。
1. 电枢电枢位于电机的内部，由导电材料制成。
在电机工作时，电流通过电枢，产生电流导线所带的电流会在磁场中受到力的作用，最终转换成机械能。
2. 磁极磁极固定在电机壳体中，通常由永磁体或者电磁体构成。
磁极会产生一个磁场，与电枢磁场相互作用，从而产生力矩使电机运转。
3. 绕组绕组位于电枢上方或者下方，由多层绝缘的线圈构成。
当绕组通电时，形成的磁场与磁极之间相互作用，使电机产生转动。
4. 电子换向控制电路电子换向控制电路位于电机的内部，用于控制电枢绕组的电流方向，进而改变磁场的方向。
电子换向控制电路使用传感器来检测电机转子位置，并根据检测结果实时调整电流方向，实现电机的稳定运行。
三、工作原理电子电动滑板车电机工作原理如下：1. 电机启动当滑板车开关打开后，电子存储器中的程序开始工作。
控制器接收到来自滑板车油门的输入信号，并输出相应的脉冲给电机驱动器。
2. 电机换向电子电动滑板车电机采用无刷直流电机，它不需要机械换向器，而是通过电子方式实现换向。
换向是指改变电枢绕组的电流方向，以改变磁场的方向。
通常使用霍尔传感器来检测转子位置，并配合电子换向控制电路来控制电流的流向。
3. 磁场旋转当电枢绕组通电后，根据电流方向改变，形成的磁场与磁极产生相互作用。
磁极受到力矩的作用，开始旋转。
4. 机械能输出由于磁极开始旋转，电机输出的力矩通过电动滑板车的传动装置传递给车轮，使滑板车开始行驶。
电动平车资料
电动平车电动平车，车间过跨车是一种电动有轨厂内运输车辆，有结构简单、使用方便、维护容易、承载能力大、不污染环境的优点。
广泛用于机械制造和钢铁企业、造船业、汽车制造业，作为车间内配合行车运移重物过跨之用。
KPD系列是36V～24V低压轨道供电电动平车。
KPD系列电动平车高度降低、台面加强、改型容易、维护方便。
KPD系列电动平车的低压36V～24V轨道供电是总结在KPT系列基础上创造提升产品而设计的，不用电缆，安全，不妨碍交叉运输，实行遥控和自动化，可以在弯道、环行道甚至岔道上长距离运行，为厂区运输平面布置的合理化提供有利条件。
见图1二、型式、基础参数和尺寸：1、型式KPD系列电动平车型式按其台状况、供电方式分为四种，其表示方式见表1。
以上四种电动平车结构特点分析如下：1.1 24伏～36伏单相或三相供电钢板台面平车(KPD-□-□型)地面降压变压器，将380V电源降为24伏～36伏通到二根或三根轨道上(轨道兼做导电滑线)。
电动平车上的前后端各有两个或三个滑块将电流引到电动平车上的升压变压器，升压到380伏再供给电动平车之单相电容电动机或三相起重电机，拖动平车运行，台面为钢板。
见图21.2 24伏～36伏单相或三相供电铺轨台面电动平车(KPD-□-□型)这种电动平车系，电动平车的台面上加铺了钢轨9～12根。
见图32、KPD系列电动平车基本参数见表2：3、型号规格表示方法三、结构概述：3.1总布置和车架KPD系列电动平车总布置见图1，由车架、传动装置、从动轮对、连续缓冲装置，导电装置、电气设备组成。
传动装置的减速机为抱轴式，放于平车的一端，便于总成装拆和检视，使台面不必设检视空，使重物放置位置不受孔盖限制，且便于改装。
如台面加铺钢轨、木板、安装U形架，固定容器等。
车架是板架结构，由于采取横梁上的八点承载这种结构配合轮对上的扁担轴承座使平车台面的高度降低很多。
从而使平车更趋稳定、安全、便于装运。
操作方式用按钮开关随车操纵。
Kpx电动平车产品属性及性能
Kpx电动平车产品属性产品说明Product Description电动平车分蓄电池供电、低压供电。
高压供电。
蓄电池给直流牵引电机提供电力，直流电机拖动平车运行。
直流电机与交流电机相比有不易烧损，起动力矩大，过载能力强的优点。
平车具有更大的安全性能和机动性灵活性，能在弯道、道岔上行驶，运行距离不受限制，对轨道无绝缘要求，施工方便费用低廉。
蓄电池选用管状正极的牵引用蓄电池，大电流放电工况下仍保持长寿命。
该型号平车另购我公司生产的自动充电机时可实现无人值守充电。
同时我公司针对客户因使用多年，轨道绝缘老化而工作欠可靠的低压轨道供电平车提供旧车改造业务。
最大限度保护您的投资。
该型号平车可提供以下选装件，为客户进一步提高工作效率；▲免维护蓄电池▲进口无级调速电控，双速控制▲进口工业无线遥控名称电平车主要技术参数型号载重(t) 510 5 10 20 30 50 75 100台面尺寸(mm) 长3200 3600 3200 3600 4000 4500 5000 5800 6500宽1600 1600 2000 2000 2200 2200 2500 2500 2800高550 550 500 550 650 650 700 850 900速度(m/min) ~20-25 ~18-22电机功率(kw) 2.5 3.0 5 6.3 10蓄电池型号DG250规格212 ×140 ×335电压2v/ 只工作电压40 伏48 伏78 伏自重(t) 3.4 3.9 3.95 4.38 5.3 6.7 8.2 11.2 14.3轨距(mm) 762 1435备注：参数仅供参考，可根据客户需要定做非标产品。
新乡百分百机电有限公司是起重机及物料搬运产品的专业制造、服务供应和进出口商，致力于起重机及物料搬运技术的发展和研究，采用新理念，开发新产品，不断追求工业进步。
公司为客户提供自重轻、净空低、安全可靠、性能优良和运行高效的满足各种工况的起重机产品，使客户能够减少厂房投资，提高生产效率，减少日常维护，节省运营能源消耗，取得良好的投资回报。
地轨平车直流电机
地轨平车是一种常用的运输工具，其动力装置通常采用直流电机。
地轨平车广泛应用于施工现场、车间、仓库等场所之间的物料搬运。
本文将介绍地轨平车中直流电机的特点、工作原理、性能参数以及应用场景。
一、直流电机的特点地轨平车的直流电机通常为串激式直流电机，具有以下特点：1. 结构简单：直流电机结构相对简单，易于维护和维修。
2. 调速性能好：直流电机的调速性能优于交流电机，适用于需要精确控制速度的场合。
3. 运行稳定：直流电机运行平稳，振动和噪声较小，适合在环境较为嘈杂的场所使用。
4. 功率密度高：直流电机可以在较小的体积内实现较大的输出功率，适用于需要承载较大负载的地轨平车。
二、工作原理地轨平车中的直流电机通过通电后，磁场与转子相互作用产生转矩，驱动车轮前行。
电机的工作原理如下：1. 通电后，直流电机内部的磁场与转子之间相互作用，产生转矩。
2. 转子转动时，通过齿轮传动机构将转矩传递给车轮，使地轨平车行驶。
3. 电机转速可以通过改变电压或电流来调节，从而实现调速。
三、性能参数地轨平车中直流电机的性能参数包括额定电压、额定电流、额定功率、转速等。
其中，额定电压和额定电流是电机的正常工作范围，额定功率是电机的输出能力，转速则是电机的运行速度。
这些参数决定了地轨平车的承载能力、运行速度和效率等重要指标。
四、应用场景地轨平车中的直流电机适用于各种需要运输重载物料的场合，如施工现场、车间、仓库等。
具体应用场景如下：1. 物料搬运：地轨平车可用于施工现场、车间等场所之间的物料搬运，提高工作效率。
2. 设备移动：地轨平车可用于移动设备，如机床、生产线等，方便设备的安装和调试。
3. 人员运输：地轨平车可用于人员运输，缩短行走距离，提高工作效率。
4. 设备安装：地轨平车可用于设备安装过程中的物料搬运和设备移动，降低劳动强度。
总之，地轨平车中的直流电机具有结构简单、调速性能好、运行稳定、功率密度高等特点，适用于各种需要运输重载物料的场合。

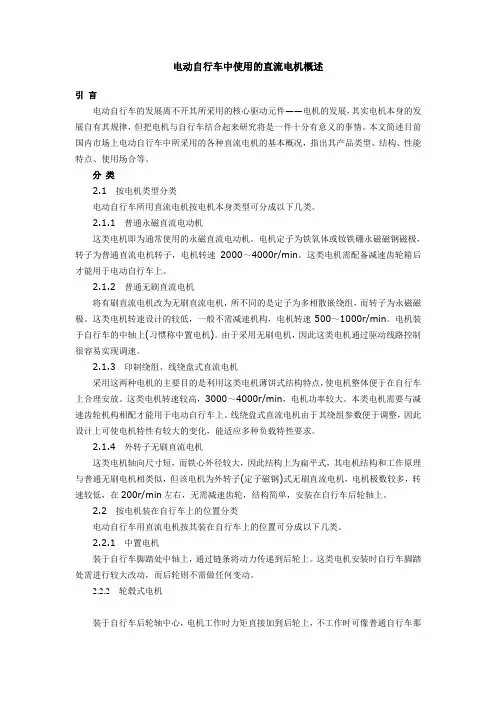

电动自行车中使用的直流电机概述
电动自行车中使用的直流电机概述引言电动自行车的发展离不开其所采用的核心驱动元件——电机的发展，其实电机本身的发展自有其规律，但把电机与自行车结合起来研究将是一件十分有意义的事情。
本文简述目前国内市场上电动自行车中所采用的各种直流电机的基本概况，指出其产品类型、结构、性能特点、使用场合等。
分类2.1按电机类型分类电动自行车所用直流电机按电机本身类型可分成以下几类。
2.1.1普通永磁直流电动机这类电机即为通常使用的永磁直流电动机。
电机定子为铁氧体或钕铁硼永磁磁钢磁极，转子为普通直流电机转子，电机转速2000～4000r/min。
这类电机需配备减速齿轮箱后才能用于电动自行车上。
2.1.2普通无刷直流电机将有刷直流电机改为无刷直流电机，所不同的是定子为多相散嵌绕组，而转子为永磁磁极。
这类电机转速设计的较低，一般不需减速机构，电机转速500～1000r/min。
电机装于自行车的中轴上(习惯称中置电机)。
由于采用无刷电机，因此这类电机通过驱动线路控制很容易实现调速。
2.1.3印制绕组、线绕盘式直流电机采用这两种电机的主要目的是利用这类电机薄饼式结构特点，使电机整体便于在自行车上合理安放。
这类电机转速较高，3000～4000r/min，电机功率较大。
本类电机需要与减速齿轮机构相配才能用于电动自行车上。
线绕盘式直流电机由于其绕组参数便于调整，因此设计上可使电机特性有较大的变化，能适应多种负载特性要求。
2.1.4外转子无刷直流电机这类电机轴向尺寸短，而铁心外径较大，因此结构上为扁平式，其电机结构和工作原理与普通无刷电机相类似，但该电机为外转子(定子磁钢)式无刷直流电机，电机极数较多，转速较低，在200r/min左右，无需减速齿轮，结构简单，安装在自行车后轮轴上。
2.2按电机装在自行车上的位置分类电动自行车用直流电机按其装在自行车上的位置可分成以下几类。
2.2.1中置电机装于自行车脚踏处中轴上，通过链条将动力传递到后轮上。
电动滑板车电机
电动滑板车电机引言电动滑板车的电机是其核心组件之一，它通过转化电能为机械能，驱动滑板车前进。
本文将介绍电动滑板车电机的工作原理、分类、性能指标以及选购要点，帮助读者更好地了解和选择电动滑板车电机。
工作原理电动滑板车电机是一种电动机，根据法拉第电磁感应定律和洛伦兹力的作用，将电能转化为机械能。
当电流通过电机绕组时，产生的磁场会与驱动电机转子上的磁场相互作用，产生力矩使转子转动，从而驱动滑板车前进。
分类根据不同的工作原理和结构，电动滑板车电机可以分为直流电机（DC Motor）和交流电机（AC Motor）两大类。
直流电机直流电机是最常见的电动滑板车电机，它包括直流有刷电机和直流无刷电机两种类型。
直流有刷电机：由定子和转子两部分组成。
定子上的电刷与转子上的电刷接触，并通过刷子与电源之间的电流来实现转子的旋转。
这种电机结构简单，成本较低，但由于摩擦和磨损，需要定期更换电刷。
直流无刷电机：也称为无刷直流电机（BLDC Motor），与有刷电机相比，无刷电机没有电刷和电刷摩擦的问题，减少了能量损耗和噪音，并提高了寿命和效率。
无刷电机由定子和转子组成，定子绕组上的电流通过外部控制器来实现转子的旋转。
交流电机交流电机常用于高性能的电动滑板车上，它包括异步电机（n Motor）和同步电机（Synchronous Motor）两种类型。
异步电机：通过通过定子电流的旋转磁场与转子中的感应电流相互作用，实现转子的转动。
异步电机结构简单，可靠性高，但起动扭矩和响应时间较长。
同步电机：在转子上添置永磁体，使转子的磁场与定子的旋转磁场同步，实现转子的转动。
同步电机起动扭矩和响应时间较短，具有较高的效率和精度，但成本相对较高。
性能指标选购电动滑板车电机时，需要关注以下几个性能指标：功率（Power）：电动滑板车电机的输出功率，通常以瓦特（W）为单位，功率越大，滑板车的速度和承载能力就越高。
额定转速（Rated Speed）：电动滑板车电机的额定转速，即在额定负载下旋转的速度，常以转/分（RPM）为单位，额定转速适合不同的应用场景和需求。
电动自行车电机的基本常识(20210111042755)
电动自行车电机的基本常识［提要］电动自行车电机的基本常识。
1、什么叫电机?答：电机是将电池电能转换成机械能，驱动电动车车轮旋转的部件。
2 、什么是定子?答：有刷或无刷电机工作时不转动的部分。
轮毂式有刷或无刷无齿电机的电机轴叫定子，此种电机可以叫内定子电机。
3、什么是转子?答：有刷或无刷电机工作时转动的部分。
轮毂式有刷或无刷无齿电机的外壳叫转子，此种电机可以叫外转子电机。
4、什么叫碳刷?答：有刷电机里面顶在换相器表面，电机转动的时候，将电能通过换相器输送给线圈，由于其主要成分是碳，称为碳刷，它是易磨损的。
应定期维护更换，并清理积碳。
5、什么是刷握?答：在有刷电机里面盛装并保持碳刷位置的机械导槽。
6、什么是换相器?答：有刷电机里面，具有相互绝缘的条状金属表面，随电机转子转动时, 条状金属交替接触电刷的正负极，实现电机线圈电流方向的正负交替变化，完成有刷电机线圈的换相。
7、什么是相序?答：无刷电机线圈的排列顺序。
8 、什么是磁钢?答：一般用于称呼高磁场强度的磁性材料，电动车电机都采用钕铁硼稀土磁钢。
9 、什么是有刷电机?答：电机工作时，线圈和换向器旋转，磁钢和碳刷不转，线圈电流方向的交替变化是靠随电机转动的换相器和电刷来完成的。
在电动车行业有刷电机分高速有刷电机和低速有刷电机。
有刷电机和无刷电机有很多区别，从名字上可以看出有刷电机有碳刷，无刷电机没有碳刷。
10、什么是无刷电机?答：由控制器提供不同电流方向的直流电来达到电机里面线圈电流方向的交替变化，无刷电机的转子和定子之间没有电刷和换相器。
11 、电机如何实现换相？答：无刷或有刷电机在转动时，电机里面线圈的通电方向需要交替变换，从而达到电机能连续转动。
有刷电机的换相靠换相器和电刷共同完成，无刷电机靠控制器来完成。
12 、什么是缺相？答：无刷电机或无刷控制器的三相电路中，有一相不能工作。
缺相分主相位缺相和霍耳缺相。
表现为电机抖动不能工作，或转动无力且噪音大。
电动车电机知识
电动车电机知识电动车电机是电动车的核心部件之一，它负责将电能转化为机械能，驱动电动车行驶。
电动车电机的性能直接影响着电动车的动力、续航能力和行驶稳定性。
下面将从电动车电机的原理、结构和常见类型等几个方面介绍电动车电机的知识。
一、电动车电机的原理电动车电机是基于电磁感应原理工作的，它利用电磁力产生转矩，推动电动车前进。
电动车电机一般由定子和转子组成。
定子是固定部分，由线圈绕制而成，它的线圈通电时产生磁场。
转子是转动部分，由永磁体或电磁铁制成，它与定子的磁场相互作用产生转矩。
二、电动车电机的结构电动车电机的结构一般分为直流电机和交流电机两种。
直流电机广泛应用于电动车中，它的结构简单、可靠性高、功率密度大。
交流电机则分为异步电机和同步电机两种，异步电机结构简单、成本较低，但效率稍低；同步电机效率高，但结构复杂、成本较高。
根据不同的电机结构，电动车的性能和使用范围也会有所不同。
三、电动车电机的类型根据电动车的不同需求，电动车电机也有不同的类型。
目前比较常见的电动车电机类型有永磁直流电机、感应电机、永磁同步电机和开关磁阻电机等。
永磁直流电机具有高效率、高动力特性，广泛应用于电动车中。
感应电机结构简单、可靠性高，适用于电动车的低速工况。
永磁同步电机具有高效率、高功率密度，适用于高速和大功率的电动车。
开关磁阻电机结构简单、成本较低，适用于小型电动车。
四、电动车电机的性能参数电动车电机的性能参数直接影响电动车的性能表现。
常见的电动车电机性能参数包括额定功率、峰值功率、额定转速、峰值转矩、效率和温升等。
额定功率是电机连续工作时的输出功率，峰值功率是电机短时间内能够输出的最大功率。
额定转速是电机在额定功率下的转速，峰值转矩是电机能够输出的最大转矩。
效率是电机的输出功率与输入功率之比，温升是电机运行时发热造成的温度升高。
五、电动车电机的控制系统电动车电机的控制系统包括电机控制器和电池管理系统。
电机控制器负责控制电机的启动、停止、调速和反向等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直流永磁无刷电机动力系统
KPD KPX系列电动平车的首选
常州永沛机电技术有限公司坐落于常州市武进区，多年来一直从事高效直流永磁电动机及其调速控制系统的研发、生产和销售。
本公司拥有精湛的专业技术人员，全面严格的质控体系以及快速灵活的服务体制。
目前公司产品有1-20KW直流永磁无刷电机及其配套控制操纵系统、DC-DC转换器、全自动智能无人值守充电机等。
公司产品性能优越、可靠性高，广泛的应用于电动车、电动船、搬运机械设备、工业牵引控制等，深受客户好评。
尊重客户，理解客户，为客户提供满意的产品与服务，做客户永远的朋友。
让广大客户了解、熟悉、并认可永沛、信赖永沛。
公司全体员工热忱欢迎海内外宾朋光临惠顾，我们将以性能优越、质量上乘、价位合理的产品和完善的售后服务来回报您的支持与厚爱！
直流无刷动力系统基本功能及特点：
1.系统包括：直流永磁无刷电机＋控制器，可方便实现前进/后退、无级调速、软启动，
电子刹车，无线遥控（需加配无线遥控器）等功能，配备完整，整体调试试验，性能优异，方便使用。
针对KPD系列轨道供电的36V交流电可选配交变直整流模块，整流后50V左右直流电后供给直流电机工作，安全方便。
2.电机为无碳刷结构，不产生火花．不需要更换碳刷，防护等级:IP54，水、泥、土不会
进入电机内部，结构紧凑、过载能力强，使用寿命长。
3.负载特性优异，低速性能好，启动转矩大，启动电流小、适应电动车频繁起动的需要，
节省电能。
电机在整个速度范围内电机均高效运行，比有刷直流电机、交流变频电机（只在额定点附近效率高）相比有质的提高。
4.电机配备专用控制器，采用高性能进口功率模块和高档进口控制芯片，采用工业级元
器件，使用环境温度-20度，军工级要求可达－40度。
电机运行平稳，发热少，噪音低，效率高，性能可靠。
5.脉冲式用电，符合电池放电特性，不需要电池瞬间输出大电流，防止电池瞬间亏电。
与有刷直流电机或交流变频电机相比，一次充电可多跑30％～50％的里程，可提高电池使用寿命50％。
6.电机采用插入式稀土磁钢，特别适合有颠簸、反复启动、高速、大力矩起动、正反转
运行的需要。
7.电机转子具有强磁场，在滑行和制动状态时发电效果好，不需要吸收电池电量励磁（有
刷直流电机或交流电机需要），能量回馈效果好，电制动效果好。
8.电机采用进口含油高速轴承，免维护、可靠性高，电机寿命长。
电机有卧式、悬挂式，
可带凸沿止口端盖、可采用双轴伸、花键轴伸，可根据客户需求量身定做各种电压、各种转速、各种功率要求的直流无刷动力系统。
电动平车常用电气驱动方案比较：
1、直流有刷电机
有刷直流电机因存在集电环炭刷结构，在电机运行时产生火花，特别是在高速时将产生严重的环火，产生无线电干扰，要定期更炭刷，由于更换炭刷的需要，电机只能采用开启式防护形式，电机冷却方要进入电机内部，电机不宜适用于易燃易爆、有灰尘、泥泞、露天、潮湿场合。
另外，有刷直流电机电机效率低、使用电池容量达，电机体积大，防爆难度大，会逐步淡出市场。
2、变频器＋异步电机
此方案在电机低速时功率急剧减小，电机启动转矩小、起动电流大，整体效率低（只在额定转速附近效率较高），低速时（5HZ以下）电机不能稳定运行。
为了提高车辆的起
三、直流无刷动力系统规格表（无刷电机+控制器）
电压功率电流转速（r/min）YPMC-24V152 24V 1.5KW 63A 1500
YPMC-36V222 36V 2.2KW 62A 1500
备注：
1、以上系统可直接用于KPX蓄电池供电轨道平车
2、加配我公司交变直整流模块后可用于KPD系列低压轨道电动平车。
3、以上为常用规格，特殊规格可根据客户需求定制。
