第5章 MC9S12XS输入输出端口模块及其应用实例分解
第5章 MC9S12XS输入输出端口模块及其应用实例
5.2 输入/输出端口寄存器及设置
5.2.1 PORTA、PORTB、PORTE和PORTK
2．数据方向寄存器（DDRx）
DDRx决定对应引脚配置为输出口还是输入口，如果某位为“0”， 则对应引脚设定为输入口；如果某位为“1”，则对应引脚设定为输出口 。MCU复位后，DDRx值为0x00，引脚默认为输入口。 需要注意的是，PORTE端口是一个特例，它的最低两位只能为输 入口，所以PORTE端口的数据方向寄存器最低两位是只读位，读取这 两位始终返回“0”。
5.2 输入/输出端口寄存器及设置
5.2.1 PORTA、PORTB、PORTE和PORTK
3．上拉电阻控制寄存器（PUCR）
PORTA、PORTB、PORTE和PORTK端口都有内置上拉电阻，PUCR有4 位分别配置4个端口选择使用内置上拉电阻，即第7、4、1和0位分别设置K、E 、B和A端口。当控制位为“1”时，设定对应端口使用上拉电阻；当控制位为 “0”时，禁止对应端口使用上拉电阻。MCU复位后，设定PORTK和PORTE端 口使用上拉电阻，PORTB和PORTA端口禁用上拉电阻。 PUCR第6位设置BKGD引脚使用上拉电阻。当该位为“1”时，设定该端口 使用上拉电阻；当控制位为“0”时，禁止该端口使用上拉电阻。MCU复位后， 该位为“1”， 引脚默认为使用内置上拉电阻。
5.2 输入/输出端口寄存器及设置
5.2.3 PORTT、PORTS、PORTM、PORTP、PORTH和PORTJ
6．AD0驱动控制寄存器1（RDR1AD0）
如果端口为输出口时，RDR1AD0可以设置端口对应引脚的输出驱动能力 。如果RDR1AD0某位为“1”，则对应引脚的输出驱动能力为正常时的1/5；如 果某位为“0”，则对应引脚输出为正常驱动能力。
MC9S12XS128中文资料
PWMCNTx：
PWM通道计数寄存器。
每个通道都有一个独立的8位计数器，其计数速率由所选择的时钟源决定。计数器的值可以随时读取而不影响计数器运行，也不影响PWM波形输出。在左对齐模式时，计数器从0计数至周期寄存器的值减1；在中心对齐模式，计数器从0计数至周期寄存器的值，然后再倒计数至0。
CFORC：
定时器比较强制寄存器。复位值为0x00。
FOCx=1将强制该位对应通道产生输出比较成功动作，但CxF中断标志位不置位。任何通道的强制比较成功动作若与普通比较成功动作同时发生，则强制比较成功动作优先发生，且CxF标志位不会置位。
被置位后瞬间将自动清除该位，所以任何时候对该寄存器的读动作都将返回0x00。
OC7M：
输出比较通道7屏蔽寄存器。复位值为0x00。
Setting the OC7Mx (x ranges from 0 to 6) will set the corresponding port to be an output port when the corresponding TIOSx (x ranges from 0 to 6) bit is set to be an output compare and the corresponding OCPDx (x ranges from 0 to 6) bit is set to zero to enable the timer port.A successful channel 7 output compare overrides any channel 6:0 compares. For each OC7M bit that is set, the output compare action reflects the corresponding OC7D bit.
MC9S12单片机原理及嵌入式应用开发技术第5章 单片机串行通信模块(SPI)(实验3 SPI)
MOSI — 主出从入（ Master Out/Slave In Pin ） MISO — 主入从出（ Master In/Slave Out Pin ） SCK — 同步时钟（ Serial Clock Pin ） SS — 从机片选引脚，一主一从时，主高从低（ Slave Select Pin ）
8
微控制器常见的通信类型
总线类 型 UART SPI 线数 2 3 通信类型 异步 同步 多主 No Yes 波特率（bps) 3K-1M 1M-10M 器件数目 2 <10 总线长度 * 板内
I2C
CAN LIN
2
2 1
同步
异步 异步
Yes
Yes No
~1M
20K-1M <20K
<10
128 16
College of Communication Engineering, Jilin University
2
5.1 串行通信概述
串行通信
数据按位传输 通信方只需要很少的连接 – resource/pin efficient 速度较慢，传输信息少 传输距离较远
并行通信
数据按字节/字传输 通信方需要多个连接信号-- difficult for PCB routing 传输速度快 传输距离较短 你接触过哪些串行/并行通信？
College of Communication Engineering, Jilin University 13
5.2.2 SPI工作原理
板内
百米～ 公里 几十米
College of Communication Engineering, Jilin University

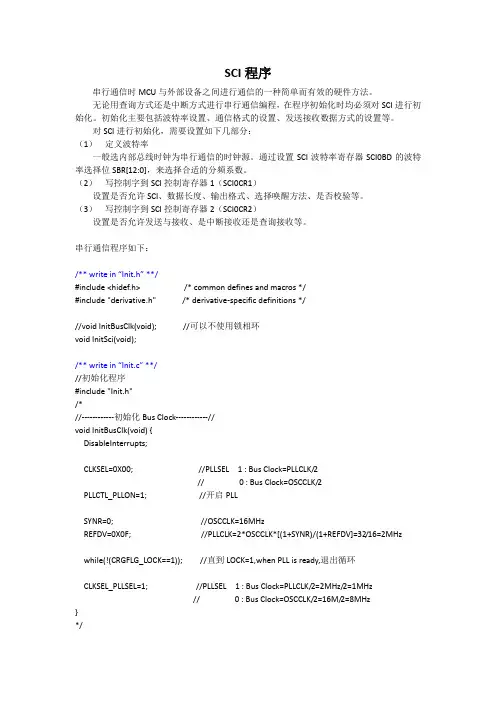

MC9S12XS128例程
SCI程序串行通信时MCU与外部设备之间进行通信的一种简单而有效的硬件方法。
无论用查询方式还是中断方式进行串行通信编程，在程序初始化时均必须对SCI进行初始化。
初始化主要包括波特率设置、通信格式的设置、发送接收数据方式的设置等。
对SCI进行初始化，需要设置如下几部分：（1）定义波特率一般选内部总线时钟为串行通信的时钟源。
通过设置SCI波特率寄存器SCI0BD的波特率选择位SBR[12:0]，来选择合适的分频系数。
（2）写控制字到SCI控制寄存器1（SCI0CR1）设置是否允许SCI、数据长度、输出格式、选择唤醒方法、是否校验等。
（3）写控制字到SCI控制寄存器2（SCI0CR2）设置是否允许发送与接收、是中断接收还是查询接收等。
串行通信程序如下：/** write in “Init.h” **/#include <hidef.h> /* common defines and macros */#include "derivative.h" /* derivative-specific definitions *///void InitBusClk(void); //可以不使用锁相环void InitSci(void);/** write in “Init.c” **///初始化程序#include "Init.h"/*//------------初始化Bus Clock------------//void InitBusClk(void) {DisableInterrupts;CLKSEL=0X00; //PLLSEL 1 : Bus Clock=PLLCLK/2// 0 : Bus Clock=OSCCLK/2PLLCTL_PLLON=1; //开启PLLSYNR=0; //OSCCLK=16MHzREFDV=0X0F; //PLLCLK=2*OSCCLK*[(1+SYNR)/(1+REFDV]=32/16=2MHz while(!(CRGFLG_LOCK==1)); //直到LOCK=1,when PLL is ready,退出循环CLKSEL_PLLSEL=1; //PLLSEL 1 : Bus Clock=PLLCLK/2=2MHz/2=1MHz// 0 : Bus Clock=OSCCLK/2=16M/2=8MHz}*///---------------初始化SCI---------------//void InitSci(void){SCI0BD=4545; //设波特率为110//SCI baud rate = SCI module clock/(16*SCIBD)=Bus Clock/(16*SCIBD)// = 8MHz/(16*4545)=500kHz/4545=110bps//SCIBD : SBR12-SBR0,Value from 1 to 8191SCI0CR1=0;SCI0CR2=0X2C; // 0010 1100 RIE=1,TE=1,RE=1// RIE=1 RDRF and OR interrupt requests enabled// TE=1 Transmitter enabled// RE=1 Receiver enabled}/** write in “SCI.h” **///函数声明unsigned char SciRead();void SciWrite(byte);/** write in “SCI.c” **///串行通信程序#include "Init.h"#include "SCI.h"//---------------读SCI数据---------------//unsigned char SciRead(){if(SCI0SR1_RDRF==1){//数据从移位寄存器传送到SCI数据寄存器SCIDRL//SCI0SR1_RDRF==1表明数据寄存器SCI0DRL为满，可以接收新的数据SCI0SR1_RDRF=1; //读取SCI数据寄存器会将RDRF清除，重新置位return SCI0DRL; //返回数据寄存器的数值}}//---------------写SCI数据---------------//void SciWrite(byte sci_value){while(!(SCI0SR1&0X80));//SCI0SR1_TDRE==1表明数据寄存器SCI0DRL为空，可以发送新的数据SCI0DRH=0;SCI0DRL=sci_value; //发送新的数据至数据寄存器SCI0DR}//---------------中断程序-----------------//#pragma CODE_SEG NON_BANKEDinterrupt 20 void Sci_Intrrupt(void){ //SCI的中断向量号为20byte text;DisableInterrupts; //关中断text=SciRead(); //接收数据寄存器SCI0DRL中的数据asm nop;asm nop;SciWrite(text); //发送数据至数据寄存器SCI0DRLDDRA=0XFF; //设A口为输出，用来显示是否执行中断，可以不用PORTA_PA6=!PORTA_PA6;EnableInterrupts; //开中断}#pragma CODE_SEG DEFAULT/** write in “main.c”” **/#include "Init.h"#include "SCI.h"void main(void) {/* put your own code here */_DISABLE_COP(); //关看门狗DisableInterrupts; //关中断//InitBusClk();InitSci();EnableInterrupts; //开中断for(;;) {// _FEED_COP(); /* feeds the dog */} /* loop forever *//* please make sure that you never leave main */}A/D转换应用实例要让ATD 开始转换工作，必须经过以下三个步骤：1.将ADPU 置1，使ATD 启动；2.按照要求对转换位数、扫描方式、采样时间、时钟频率及标志检查等方式进行设置；3.发出启动命令；如果上电默认状态即能满足工作要求，那么只要将ADPU 置1，然后通过控制寄存器发出转换命令，即可实现转换。
