近场通信技术介绍0329
NFC近场通讯技术

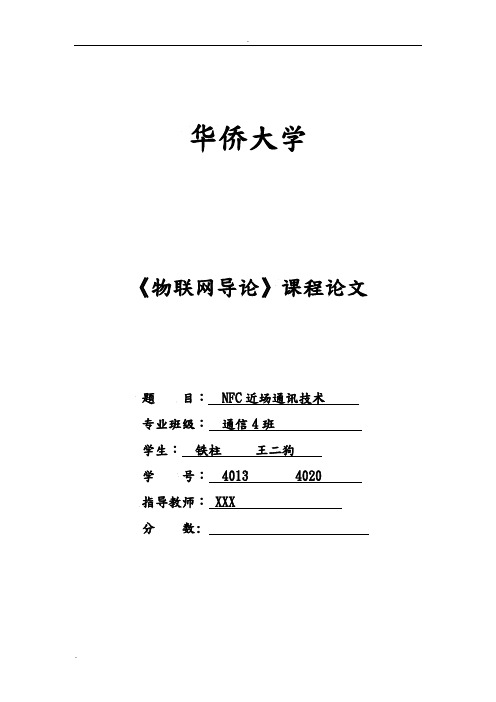

华侨大学《物联网导论》课程论文题目： NFC近场通讯技术专业班级：通信4班学生：铁柱王二狗学号： 4013 4020 指导教师： XXX分数:2015 年 11 月 20 日NFC近场通讯技术摘要：这个技术由非接触式射频识别（RFID）演变而来，由飞利浦半导体（现恩智浦半导体公司）、诺基亚和索尼共同研制开发，其基础是RFID及互连技术。
近场通信（Near Field Communication , NFC）是一种短距高频的无线电技术，允许电子设备之间进行非接触式点对点数据传输，在20里面距离交换数据。
其传输速度有106 Kbit/秒、212 Kbit/秒或者424 Kbit/秒三种。
目前近场通信已通过成为ISO/IEC IS 18092国际标准、ECMA-340标准与ETSI TS 102 190标准。
NFC采用主动和被动两种读取模式。
1. NFC技术简介1.1 NFC技术概要NFC 芯片是具有相互通信功能，并具有计算能力，在Felica标准中还含有加密逻辑电路，MIFARE的后期标准也追加了加密/解密模块(SAM)。
目前这项技术在智能手机中被广泛应用。
手机用户凭着配置了支付功能的手机就可以行遍全国：他们的手机可以用作机场登机验证、大厦的门禁钥匙、交通一卡通、信用卡、支付卡等等1.2 NFC技术发展历史2003 年，当时的 philips 半导体和 Sony 公司计划基于非接触式卡技术发展一种与之兼容的无线通讯技术。
闭关三个月，联合对外发布关于一种兼容当前ISO14443 非接触式卡协议的无线通讯技术，取名NFC(Near Field Communication)。
2004年3月18日为了推动 NFC 的发展和普及，NXP（原飞利浦半导体）、索尼和诺基亚创建了一个非赢利性的行业协会——NFC 论坛，旨在促进 NFC 技术的实施和标准化，确保设备和服务之间协同合作。
2006年6月 NXP、诺基亚、中国移动分公司与“易通卡”在展开NFC测试，该项合作是中国首次NFC手机支付的测试。
NFC近场通信技术

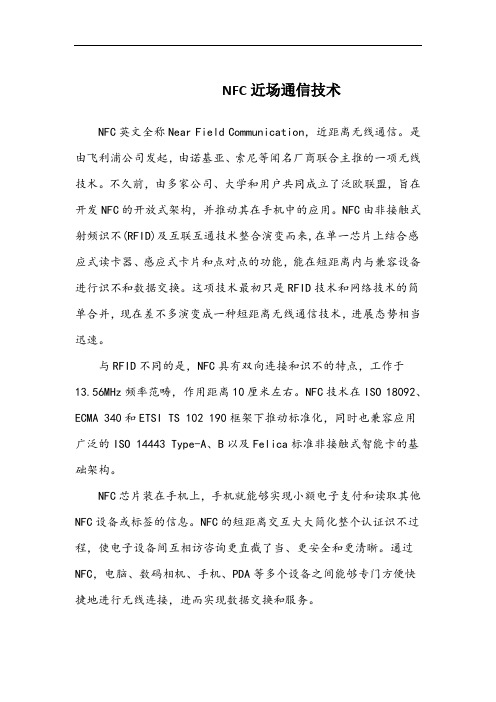

NFC近场通信技术NFC英文全称Near Field Communication，近距离无线通信。
是由飞利浦公司发起，由诺基亚、索尼等闻名厂商联合主推的一项无线技术。
不久前，由多家公司、大学和用户共同成立了泛欧联盟，旨在开发NFC的开放式架构，并推动其在手机中的应用。
NFC由非接触式射频识不(RFID)及互联互通技术整合演变而来,在单一芯片上结合感应式读卡器、感应式卡片和点对点的功能，能在短距离内与兼容设备进行识不和数据交换。
这项技术最初只是RFID技术和网络技术的简单合并，现在差不多演变成一种短距离无线通信技术，进展态势相当迅速。
与RFID不同的是，NFC具有双向连接和识不的特点，工作于13.56MHz频率范畴，作用距离10厘米左右。
NFC技术在ISO 18092、ECMA 340和ETSI TS 102 190框架下推动标准化，同时也兼容应用广泛的ISO 14443 Type-A、B以及Felica标准非接触式智能卡的基础架构。
NFC芯片装在手机上，手机就能够实现小额电子支付和读取其他NFC设备或标签的信息。
NFC的短距离交互大大简化整个认证识不过程，使电子设备间互相访咨询更直截了当、更安全和更清晰。
通过NFC，电脑、数码相机、手机、PDA等多个设备之间能够专门方便快捷地进行无线连接，进而实现数据交换和服务。
一．技术优势与RFID一样，NFC信息也是通过频谱中无线频率部分的电磁感应耦合方式传递，但两者之间依旧存在专门大的区不。
第一，NFC是一种提供轻松、安全、迅速的通信的无线连接技术，其传输范畴比RFID小，RFID的传输范畴能够达到几米、甚至几十米，但由于NFC 采取了专门的信号衰减技术，相关于RFID来讲NFC具有距离近、带宽高、能耗低等特点。
其次，NFC与现有非接触智能卡技术兼容，目前差不多成为得到越来越多要紧厂商支持的正式标准。
再次，NFC 依旧一种近距离连接协议，提供各种设备间轻松、安全、迅速而自动的通信。
近场通信
诺基亚推出了世界上第一款NFC产品——诺基亚 3220，并且几乎将NFC作为了0手机标配。
近场通信
Near Field Communication
1
进入到搜索界面。这里搜索“城市一卡通”， 然后就能看到相关的应用了，点击进入。
2
第一次使用这个应用，会需要允许使用NFC 功能，点击允许即可。
近场通信
HUAWE XS Max
Smartisan T1 魅族 MX4 pro
NUBIA Z5 NUBIA X6 NUBIA Z7MAX NUBIA Z7
华硕飞马 LG G3 ONEPLUS 5 ONEPLUS 5T ONEPLUS 6 ONEPLUS 6T 华为C8188 华为mate 9
(RFID)及互连互通技术整合演变而来，通过在单一芯片上集成感应式读卡器、感应式卡
片和点对点通信的功能，利用移动终端实现移动支付、电子票务、门禁、移动身份识别、
防伪等应用。
近场通信又称近距离无线通信，是一种短距离的高频无线通信技术，允许电子设备
02
之间进行非接触式点对点数据传输，交换数据。这个技术由免接触式射频识别（RFID）
目录
01 近场通信概述 02 近场通信的应用 03 近场通信手机
01
近场通信概述
近场通信
Near Field Communication
近场通信（Near Field Communication），是一种新兴的技术，使用了NFC技术
01
的设备（比如手机）可以在彼此靠近的情况下进行数据交换，是由非接触式射频识别
演变而来，由飞利浦和索尼共同研制开发，其基础是RFID及互连技术。近场通信是一种
短距高频的无线电技术，在13.56MHz频率运行于20厘米距离内。其传输速度有106
NFC近场通信技术概览
贴膜卡
非国际标准 产业链不成熟，参与方少 不更换终端
需要更换SIM卡，且占用C4、 无需更换SIM卡 C8高速管脚 目前，仅支持卡模拟
卡模拟、阅读器、点 目前，仅支持卡模拟 对点
天线性能易受手机后盖材质 天线性能易受手机后盖材 不需要进行兼容性 需要进行卡和终端的 和电池的影响，部分手机不 性能 质和电池的影响，部分手 测试 兼容性测试 能安装，天线集成方案天线 机不能安装，天线易损坏 易损坏 应用加载在手机上， 应用可以加载在SIM 运营商控 应用可以加载在SIM卡上， 应用可以加载在SIM卡上， 运营商控制力度相 卡上，运营商控制力 制力度 运营商控制力度强 运营商控制力度强 对弱 度强
国外运营商
• • 法国Orange、SFR、Bouvgues，美国AT&T、T-Mobile选择SWP方案。 日本NTT Docomo和韩国SKT以SWP为目标方案， NTT Docomo正在逐步由Felica转向 SWP转移，SKT正在逐步由双界面方案向SWP方案转移。
国内运营商及银联
• • 中国移动2011年初宣布初步选择NFC全终端方案作为目标方案。 银联确定采用NFC+SD卡方案（SD和NFC处理器之间的接口采用SWP协议）。
NFC近场通信技术 概览
2011.9
近场支付
近场通信(Near Field Communication, 简称为NFC) 业务是一项以手机为载体，把非接触式IC卡应用结合于 手机中，以卡、阅读器、点对点三种应用模式，实现手 机支付、行业应用、积分兑换、电子票务、身份识别、 防伪、广告等多种应用的服务产品。
交通
用户
充值
使用
召集加盟商户 基础设施的普 及
KSCC
近场通信业务的发展和技术特点
近场通信业务的发展和技术特点1 概述 近场通信业务结合了近场通信技术和移动通信技术，实现了电子支付、身份认证、票务、数据交换、防伪、广告等多种功能，是移动通信领域的一种新型业务。
近场通信业务改变了用户使用移动电话的方式，使用户的消费行为逐步走向电子化，建立了一种新型的用户消费和业务模式。
2 业务特征 近场通信是基于RFID技术发展起来的一种近距离无线通信技术。
与RFID一样，近场通信信息也是通过频谱中无线频率部分的电磁感应耦合方式传递，但两者之间还是存在很大的区别。
近场通信的传输范围比RFID小，RFID的传输范围可以达到0~1m，但由于近场通信采取了独特的信号衰减技术，相对于RFID来说近场通信具有成本低、带宽高、能耗低等特点。
RFID更多的被应用在生产、物流、跟踪、资产管理上，而近场通信则在门禁、公交、手机支付等领域内发挥着巨大的作用。
近场通信技术主要特征如下： (1)用于近距离(10cm以内)安全通信的无线通信技术。
(2)射频频率：13.56MHz。
(3)射频兼容：ISO 14443，ISO 15693，Felica 标准。
(4)数据传输速度：106kbit/s，212 kbit/s，424kbit/s。
从上述特征看出，近场通信技术主要基于13.56MHz频率运行的射频技术，典型操作距离只有几厘米，运行距离范围在10cm内，数据传输速度可以选择106kbit/s，212kbit/s或424kbit/s，将来可提高至1Mbit/s左右。
近场通信技术是由Nokia，Philips，Sony合作制定的标准，在ISO 18092，ECMA 340和ETSI TS 102 190框架下推动标准化，同时也兼容应用广泛的ISO 14443 Type-A，B以及Felica标准非接触式智能卡的基础架构。
近场通信标准详细规定近场通信设备的调制方案、编码、传输速度与RF接口的帧格式，以及主动与被动近场通信模式初始化过程中数据冲突控制所需的初始化方案和条件，此外还定义了传输协议，包括协议启动和数据交换方法等。
NFC近场通讯技术介绍
NFC近场通信技术介绍Sherry guoSherry.guo2010‐11‐08NFC 技术简介NFC（Near Field Communication）是短距离非接触式的一种通信方式，它结合了非种，接触式感应以及无线连接技术，作用于1356Mhz 频带传输距离大约10CM左右。
13.56Mhz 频带，传输距离大约10CM左右。
a)短距离b)非接触)低速率数据通信快速通信以达到识别的目c)低速率数据通信,快速通信以达到识别的目的（传输速度目前为106Kbit/s、212Kbit/s 或者424Kbi /）或者424Kbit/s）NFC技术简介 支付NFC技术简介 门禁NFC技术简介配对NFC技术简介NFC与RFID技术比较a)传输范围小于RFIDb)私密的传输方式NFC与红外技术比较a)比红外更快更可靠NFC与蓝牙技术比较a)适用于交换财务信息或敏感的个人信息等重要数据b)蓝牙能够弥补NFC通信距离不足的缺点，适用于较长距离数据通信NFC技术简介 技术瓶颈（a）天线9天线尺寸9避免与其他通信设备间相互干扰（b）保密性（c）标准统一NFC技术简介 NFC 的三种工作模式1）点对点模式2）读卡器模式3）卡片模式NFC技术简介 NFC基本通信原理NFC技术简介NFC技术简介 NFC标签的几种状态NFC技术标准NFC空中接口符合以下标准空中接口符合以下标准：ISO/IEC 18092 NFCIP‐1 / ECMA‐340 / ETSI TS 102190V1.1.1(2003‐03)102 190 V1.1.1 (200303)ISO/IEC 21481 NFCIP‐2 / ECMA‐352 / ETSI TS 102 312 V1.1.1 (2004‐02)NFC测试方法符合以下标准：ISO/IEC 22536 NFCIP‐1 RF 接口测试方法/ ECMA‐356 / ETSI TS 102 345 V1.1.1 (2004‐08)356/ETSI TS102345V111(2004‐08)ISO/IEC 23917 有关NFC 的协议测试方法/ ECMA‐362NFC技术标准（）标准的主要内容（无源）载波频率13.56MHz，基带速率106kps，212kps，424kps。
近距离无线通信
近距离无线通信(NFC)技术介绍1．NFC的定义：近场通信（英语：Near Field Communication，NFC），又称近距离无线通信，是一种短距离的高频无线通信技术，允许电子设备之间进行非接触式点对点数据传输，在十厘米（3.9英吋）内交换数据。
这个技术由免接触式射频识别（RFID）演变而来，由飞利浦、诺基亚和索尼共同研制开发，其基础是RFID及互连技术。
近场通信是一种短距高频的无线电技术，在13.56MHz频率运行于20厘米距离内[1]。
其传输速度有106 Kbit/秒、212 Kbit/秒或者424 Kbit/秒三种。
目前近场通信已通过成为ISO/IEC IS 18092国际标准、EMCA-340标准与ETSI TS 102 190标准。
NFC 采用主动和被动两种读取模式。
NFC 芯片具有相互通信功能，并具有计算能力，在Felica标准中还含有加密逻辑电路，MIFARE 的后期标准也追加了加密/解密模块(SAM)。
NFC标准兼容了索尼公司的FeliCaTM标准，以及ISO 14443 A，B，也就是使用飞利浦的MIFARE 标准。
在业界简称为TypeA，TypeB和TypeF，其中A,B为Mifare标准，F为Felica标准。
为了推动 NFC的发展和普及，业界创建了一个非营利性的标准组织——NFC Forum，促进 NFC 技术的实施和标准化，确保设备和服务之间协同合作。
目前，NFC Forum在全球拥有数百个成员，包括：SONY、Philips、LG、摩托罗拉、NXP、NEC、三星、atoam、Intel、其中中国成员有中国移动、华为、中兴、上海同耀和台湾正隆等公司。
2.NFC工作模式卡模式（Card emulation）：这个模式其实就是相当于一张采用RFID技术的IC卡。
可以替代现在大量的IC卡（包括信用卡）场合商场刷卡、悠游卡、门禁管制，车票，门票等等。
此种方式下，有一个极大的优点，那就是卡片通过非接触读卡器的RF 域来供电，即便是寄主设备（如手机）没电也可以工作。
近距离无线通讯技术(NFC)详解
近距离无线通讯技术（NFC）详解近距离无线通讯技术（NFC）详解电子元件知识11月29，NFC是Near Field Communication缩写，即近距离无线通讯技术。
由飞利浦公司和索尼公司共同开发的NFC是一种非接触式识别和互联技术，可以在移动设备、消费类电子产品、PC 和智能控件工具间进行近距离无线通信。
NFC 提供了一种简单、触控式的解决方案，可以让消费者简单直观地交换信息、访问内容与服务。
概述近场通信(Near Field Communication，NFC)，又称近距离无线通信，是一种短距离的高频无线通信技术，允许电子设备之间进行非接触式点对点数据传输(在十厘米内)交换数据。
这个技术由免接触式射频识别(RFID)演变而来，并向下兼容RFID，最早由Sony和Philips各自开发成功，主要用于手机等手持设备中提供M2M(Machine to Machine)的通信。
由于近场通讯具有天然的安全性，因此，NFC技术被认为在手机支付等领域具有很大的应用前景。
NFC 芯片是具有相互通信功能，并具有计算能力，在Felica标准中还含有加密逻辑电路，MIFARE的后期标准也追加了加密/解密模块(SAM)。
NFC标准兼容了索尼公司的FeliCaTM标准，以及ISO 14443 A，B，也就是使用飞利浦的MIFARE标准。
在业界简称为TypeA，TypeB 和TypeF，其中A,B为Mifare标准，F为Felica标准。
为了推动NFC 的发展和普及，业界创建了一个非营利性的标准组织mdash;mdash;NFC Forum，促进NFC 技术的实施和标准化，确保设备和服务之间协同合作。
目前，NFC Forum在全球拥有数百个成员，包括：SONY、Phlips、LG、摩托罗拉、NXP、NEC、三星、atoam、Intel、其中中国成员有中国移动、华为、中兴、上海同耀和台湾正隆等公司。
NFC技术原理近距离无线通信支持NFC的设备可以在主动或被动模式下交换数据。
NFC近场通信--技术讲座
RFID
互联 网络
NFC
NFC在单一芯片上结合了感应式读卡器、感应式卡片和点对 点的功能，能在短距离内与兼容设备进行识别和数据交换。
技术规格
频段： 13.56MHZ 通信距离： 约10厘米 标准规格： 符合国际标准化组织的ISO18092、 ISO21481 标准， 兼容现有非接触智能卡ISO14443标准 传输速度： ◎106kbps、212kbps、424kbps等三种(被动) ◎846kbps、1695kbps… (主动)
NFC的通信机制
作为一种虚拟连接器，NFC可以用来在设备上迅速实现各种无线通信。只需将2个NFC 设备靠近，NFC就能进行无线配置并初始化其他无线协议，如蓝牙和IEEE802．11，从而可 以进行远距离通信或者数据传输。NFC技术支持3种不同的操作模式： · 读写模式，对Felica或IS014443A卡的读写； · 卡模式，如Felica和ISOl4443A/MIEARE卡之间的通信； · NFC模式，NFC芯片间的通信。
标准
NFC国际标准ISO／IECl8092、ISO／IEC21481涵盖了通信模式、调制和编码、防冲突机 制、帧结构等内容 NFC标准兼容了索尼公司的FeliCaTM标准，以及ISO 14443 A，B，也就是使用飞利浦 的MIFARE标准。在业界简称为TypeA，TypeB和TypeF，其中A,B为Mifare标准，F为 Felica标准。
比红外更快、更可靠而且简单得多；
与蓝牙相比，NFC面向近距离交易，适用于交换财务信 息或敏感的个人信息等重要数据。
技术优势续
NFC三大特色
NFC生态系统
NFC与医疗
三种技术比较
通信模式
主动模式
通信过程中指最先发起沟通的一方为发起设备，而回应的一方为目标设备
NFC近场通信技术
一. 简介 二. 技术优势 三. 通讯规格模式 四. 主要应用类别 五. 应用举例 六. 发展前景 七. 论坛
一. 简介
英文全称Near Field Communication，近距离无线 通信，通常称为近场通信。是 由飞利浦公司发起，由诺基亚、 索尼等著名厂商联合主推的一 项无线技术。是一种极短距离 的无线射频识别通讯协议技术 标准。技术上采用了类似RFID 的辨识技术并结合无线网络协 议来传输数据。
七. 论坛
NFC论坛成员发起以来业界成员积极加入
谢谢大家铃听
一. 简介
NFC让用户只要将两 个电子装置贴近在一 起，就可以安全地交 换两个电子装置中各 式各样的数据。在短 距离范围中进行通讯， 简化了整个识别过程， 使电子设备更直接、 更安全、更清楚的相 电子装置于短距离之中进行通 讯之外，NFC还具有促成者(Enabler)的角色， 意即两装置间可借由NFC这项功能，快速建立 起彼起沟通的桥梁后，再透过其他传输率高的 无线技术来传输较大的数据。
五. 应用——游戏共享数据
愤怒的小鸟有一关 总是过不去，别人这 关过了，这时如果两 人的手机都有NFC功 能，那么只需要将两 部手机“亲密接触” 后就可以轻松的解除 关卡，十分有趣、方 便。
五. 应用——蓝牙配对
使用蓝牙配对功能，系统将会随机 生成一个蓝牙设备的UUID，然后将 手机的MAC地址编入到一个NDEF信 息中并启动UUID的监听服务，这样 就能使用NFC的近场通信特点快速 完成蓝牙连接。
二. 技术优势
三. 通讯规格模式
定义NFC有两种规格模式：主动模式与被动模式。 其装置称为发起设备（ Initiator）与目标设 备（ Target)，发起设备指最先发起沟通的一 方(自带电)，目标设备则为回应一方。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 基带处理器和NFC处理器之间接口 为SPI/Uart/I2C之一，NFC处理器 和安全模块间接口为NFC-WI，SIM 卡为普通SIM卡，接口保持不变， 基带处理器访问NFC处理器可通过 SPI、NFC处理器、 NFC-WI访问安 全模块。
• 不需换SIM卡，需更换手机。 8
Felica转向SWP转移，SKT正在逐步由双界面方案向SWP方案转移。
国内运营商及银联
• 中国移动2011年初宣布初步选择NFC全终端方案作为目标方案。 • 银联确定采用NFC+SD卡方案（SD和NFC处理器之间的接口采用SWP协议）。
15
目录
一、近场通信业务 二、近场通信终端技术方案 三、近场通信平台技术体系
NFC终端技术方案
SWP方案
由雅思拓、NXP等厂商联合提出，目前已经成为ETSI的标准；该方案在原NFC标准基 础上，将支付应用与射频模块分离，在移动终端中增加射频模块及天线，SIM卡需支 持SWP协议，应用可加载在SIM卡中。
手机终端 基带处理器
SPI/Uart/I2C
NFC 处理器 天线
SWP方案架构图
小额支付 门禁停车 公交轻轨 会员积分
面临的问题
➢单一功能卡片太多，不便于用户携带和使用； ➢增加卡片发行商发卡成本，需要不同的发卡渠道等; ➢应用于手机领域，则用户无法通过一部手机同时得到多种服务。
18
卡应用发展趋势
多应用卡为近场通信业务发展的必然趋势
什么是多应用卡？
多应用卡是指支持多种功能或应用的智能卡，特点是一卡通用，一卡多 用。一张SIM卡或者一个手机上的安全模块可以实现多种卡片功能。
全终端方案架构图
手机终端
基带处理器 SPI/Uart/I2C
ISO7816
UICC card
NFC单芯片
安全模块， 可加载应用
NFC-WI等
NFC 处理器
天线
• NFC处理器和安全模块SE集成在单 芯片上。
• 安全类应用（如银行等卡模拟类应 用）加载在手机内置安全模块上， 非安全类应用及其他应用安装在手 机客户端上。
NFC+SD卡方案
➢NFC全终端方案和SD卡方案的结合，将天线和NFC控制芯片置于手机中（同 NFC全终端方案），SD卡作为安全模块SE。 ➢应用加载在SD卡上，支持银行或者第三方机构独立拓展支付业务 。
总结
SD卡对于运营商而言无法有效管理业务并保障业务安全性，故暂不考虑将SD
卡和NFC+SD卡方案作为运营商NFC终端方案。
19
多应用管理平台必要性
需求 一张卡片承载多种应用的需求
问题
缺少可被应用提供商信任的公共卡片介质； 缺少必要的安全机制保障应用敏感信息加载到 其它卡片发行商发行卡片上的安全机制。
解决 方案
提供公共的卡片介质，供应用提供商加载应用； 提供安全机制，保证应用提供商在公共卡片上 空间的安全性； 提供安全机制，应用提供商可以安全地将应用 数据装载到卡片上，而不泄露给第三方，可以安 全地管理其安装在卡片上的各个应用。
12
NFC终端技术方案
SD卡方案
➢支付SD卡是在传统的SD卡内部嵌入安全模块SE之后形 成的新型金融智能SD卡。FLASHROM具备通用存储功能， SE为安全信息的载体。 ➢应用加载在SD卡上。 ➢对SD卡硬件接口的两个触点进行了重新定义，用于连 接外接天线，外接天线通常为内藏的印刷软质薄型天线。 ➢ 无需更换手机及SIM卡。 ➢支持银行或者第三方机构独立拓展支付业务 。 ➢SD卡是银联的主要试点方案之一，目前主要业务形态 为远程支付。
支持模式
卡模拟、阅读器、 点对点
卡模拟、阅读器、点 对点
目前，仅支持卡模拟
目前，仅支持卡模拟
性能
运营商控 制力度
不需要进行兼容性 测试
天线性能易受手机后盖材质
需要进行卡和终端的 和电池的影响，部分手机不
兼容性测试
能安装，天线集成方案天线
易损坏
应用加载在手机上， 应用可以加载在SIM
运营商控制力度相 卡上，运营商控制力
金融机构 运营商 手机厂商
Application processor
Application processor
双界面
贴膜卡
Application processor
mSD
SE
SD卡
Application processor
(mS)D
SE
NFC
NFC + SD卡
Application processor
2
NFC业务分类
卡模拟业务 阅读器业务
点对点业务
NFC手机终端可以模拟成为一张普通的非 接触卡，主要用于支付、票务、门禁、考 勤等场景。应用装载在NFC安全模块中。
NFC手机终端可以读取非接触标签中的 内容，例如虚拟书签、广告等。应用装 载在NFC手机客户端上。
两个NFC设备可以近距离内互相直接传
C1 C5 C2 C6 C3 C7 48
LA LB
C4 C8 SIMpass
10
NFC终端技术方案
双界面卡方案：定制手机方案
➢ SIM卡采用双界面卡芯片，通过ISO7816 接口与基带相连，实现电信应用。 ➢近场通信应用加载在SIM卡上。 ➢在终端后盖内侧增加射频天线，天线与 SIM卡C4、C8管脚连接。天线性能易受 手机后盖材质和电池的影响，且部分手机 不能安装。 ➢需更换手机和SIM卡。
一卡通业务管理 平台
终端
自有POS POS
PSAM
第三方POS POS
PSAM
手机终端 (U)SIM
支撑系统 CA中心
手机断电时是
是
否
否可以工作
终端要求
部分方案需要更换手机终端
不更换终端
SIM卡要求
目前主要应用 场景
部分方案需要更换SIM卡 公众领域
需要更换为RFSIM卡
行业领域，如校园、企业一卡通 5
目录
一、近场通信业务 二、近场通信终端技术方案 三、近场通信平台技术体系
6
NFC终端技术方案
目前13.56M主要终端技术方案:
• 需更换手机和SIM卡。
9
NFC终端技术方案
双界面卡方案：天线集成方案
TOIL ANTENNA
➢SIM卡采用双界面卡芯片，通过ISO7816 接口与基带相连，实现电信应用。 ➢近场通信应用加载在SIM卡上 ➢天线外置，直接与SIM卡C4、C8管脚连 接。天线性能易受手机后盖材质和电池的 影响，且部分手机不能安装。天线在使用 过程中容易损坏。 ➢无需更换手机，需更换SIM卡。
对弱
度强
应用可以加载在SIM卡上， 运营商控制力度强
天线性能易受手机后盖材 质和电池的影响，部分手 机不能安装，天线易损坏
应用可以加载在SIM卡上， 运营商控制力度强
结论：由于技术成熟度、功能局限、稳定性等原因，双界面方案和贴膜卡方案宜作为
过渡性方案。全终端和SWP方案可作为参考目标方案。
14
国内外NFC终端技术方案选择
内部资料 注意保密
近场通信技术介绍
2011 年 3 月
目录
一、近场通信业务 二、近场通信终端技术方案 三、近场通信平台技术体系
1
近场通信业务定义
近场通信(Near Field Communication, 简称为NFC) 业务是一项以手机为载体，把非 接触式IC卡应用结合于手机中， 以卡、阅读器、点对点三种应用 模式，实现手机支付、行业应用、 积分兑换、电子票务、身份识别、 防伪、广告等多种应用的服务产 品。
NFC
SWP
Application processor
Embedded
SE
NFC
全终端
7
NFC终端技术方案
全终端方案
被Nokia、NXP等知名终端和芯片厂商支持，成为移动支付在国际上的主要标准，脱离 SIM卡采用手机终端上的专用芯片支持移动支付应用和支付安全及射频接口。不占用 SIM卡资源，且应用加载在手机上。
谷歌、苹果及其他终端厂商
• 谷歌与三星合作开发的手机Nexus S中已集成NFC功能，采用全终端技术方案， 提供供开发者使用的SDK。
• 据报道在苹果下一代产品中会集成NFC功能，计划采用全终端技术方案。 • RIM将支持全终端方案。
国外运营商
• 法国Orange、SFR、Bouvgues，美国AT&T、T-Mobile选择SWP方案。 • 日本NTT Docomo和韩国SKT以SWP为目标方案， NTT Docomo正在逐步由
递数据。例如图片、音乐、铃音、日程
表、通讯录、游戏等。应用装载在NFC
手机客户端上。
3
NFC业务应用场景
卡模拟
阅读器
点对点
4
NFC业务频段
13.56MHz vs 2.45G
国际标准
非国际标准
技术成熟度
总体成熟度相对较高
总体成熟度相对较低，还有一些关键问题未彻底解决， 如距离控制等
11
NFC终端技术方案
贴膜卡方案
手机
VCC GND CLK IO1
贴膜卡
IO2 VCC GND CLK
SIM
➢贴膜卡属于智能卡的一种，由独立芯片和外置 天线构成。 ➢近场通信应用加载在贴膜卡上。 ➢贴膜卡通过ISO7816接口与基带和SIM卡相连。 ➢对于基本通信指令 ，贴膜卡直接转发给SIM卡。 ➢对于STK菜单相关指令，贴膜卡需要对指令进行 判断，以选择是否透传给SIM卡。 对于 贴膜卡 STK应用：直接处理，不转发SIM卡。对于SIM卡 STK应用：解析、过滤后，转发给SIM卡处理。 ➢贴膜卡直接连外置天线，射频天线外置，部分 手机不能安装，天线性能易受手机后盖材质的影 响，天线在用户使用中容易受到损坏。 ➢ 无需更换手机及SIM卡。 ➢支持银行或者第三方机构独立拓展支付业务 。
