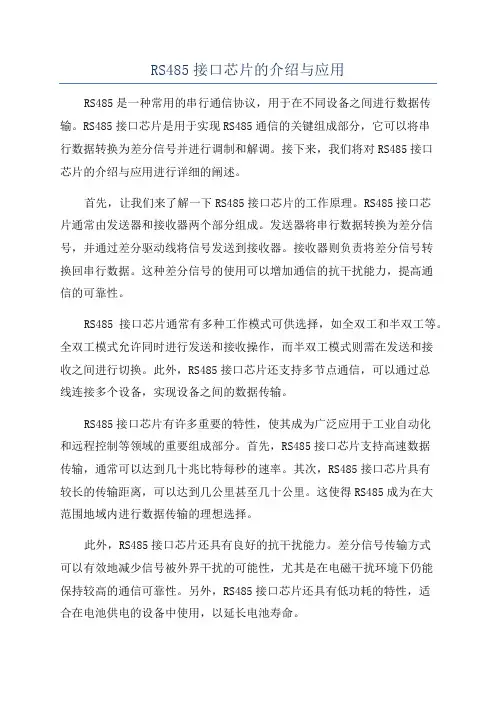

RS485接口芯片的介绍与应用RS485是一种常用的串行通信协议，用于在不同设备之间进行数据传输。
RS485接口芯片是用于实现RS485通信的关键组成部分，它可以将串行数据转换为差分信号并进行调制和解调。
接下来，我们将对RS485接口芯片的介绍与应用进行详细的阐述。
首先，让我们来了解一下RS485接口芯片的工作原理。
RS485接口芯片通常由发送器和接收器两个部分组成。
发送器将串行数据转换为差分信号，并通过差分驱动线将信号发送到接收器。
接收器则负责将差分信号转换回串行数据。
这种差分信号的使用可以增加通信的抗干扰能力，提高通信的可靠性。
RS485接口芯片通常有多种工作模式可供选择，如全双工和半双工等。
全双工模式允许同时进行发送和接收操作，而半双工模式则需在发送和接收之间进行切换。
此外，RS485接口芯片还支持多节点通信，可以通过总线连接多个设备，实现设备之间的数据传输。
RS485接口芯片有许多重要的特性，使其成为广泛应用于工业自动化和远程控制等领域的重要组成部分。
首先，RS485接口芯片支持高速数据传输，通常可以达到几十兆比特每秒的速率。
其次，RS485接口芯片具有较长的传输距离，可以达到几公里甚至几十公里。
这使得RS485成为在大范围地域内进行数据传输的理想选择。
此外，RS485接口芯片还具有良好的抗干扰能力。
差分信号传输方式可以有效地减少信号被外界干扰的可能性，尤其是在电磁干扰环境下仍能保持较高的通信可靠性。
另外，RS485接口芯片还具有低功耗的特性，适合在电池供电的设备中使用，以延长电池寿命。
RS485接口芯片在实际应用中有着广泛的应用。
首先，它常用于工业自动化和仪器仪表等领域的数据传输。
例如，在工业控制系统中，RS485接口芯片可以连接各种传感器和执行器，实现数据的采集和控制。
其次，RS485接口芯片也常用于楼宇自动化系统中，如安防监控和智能家居等领域。
此外，RS485接口芯片还可以用于远程监视和数据采集等应用，如天气监测和环境监测等。
详解RS485通讯程序代码及技术介绍
} } //主函数 void main() { DDRD|=BIT(PD2); //PORTD|=BIT(PD2); USART_Init(); //UART_Puts("\r\n 你发送的字符串是：");//发送字符串 PORTD&=~BIT(PD2); DDRD|=BIT(PD2); while(1) { if(RX_Flag)
{
PORTD|=BIT(PD2);
//UART_Puts();
USART_Send('1');
//USART_Send(RX_Buffer);
RX_Flag=0;
PORTD&=~BIT(PD2);
PORTD|=BIT(PD2);
//UART_Puts();
USART_Send('2');
//USART_Send(RX_Buffer);
HART 网络：HART 是由现在的艾默生提出一个过度性总线标准，他主要是在 4~20 毫安电流信号上面叠加数字信号，物理层采用 BELL202 频移键控技术，以 实现部分智能仪表的功能，但此协议不是一个真正意义上开放的标准，要加入他 的基金会才能拿到协议，加入基金会要一部分的费用。技术主要被国外几家大公 司垄断，近两年国内也有公司再做，但还没有达到国外公司的水平。现在有很大 一部分的智能仪表都带有 HART 圆卡，都具备 HART 通讯功能。但从国内来看还没 有真正利用其这部分功能，最多只是利用手操器对其进行参数设定，没有发挥出 HART 智能仪表应有的功能，没有联网进行设备监控。从长远来看由于 HART 通信 速率低组网困难等原因，HART 仪表的采购量会程下滑趋势，但由于 HART 仪表已 经有十多年的历史现在在装数量非常的大，对于一些系统集成商来说还有很大的 可利用空间。
RS485传收器实现强大的雷击保护功能

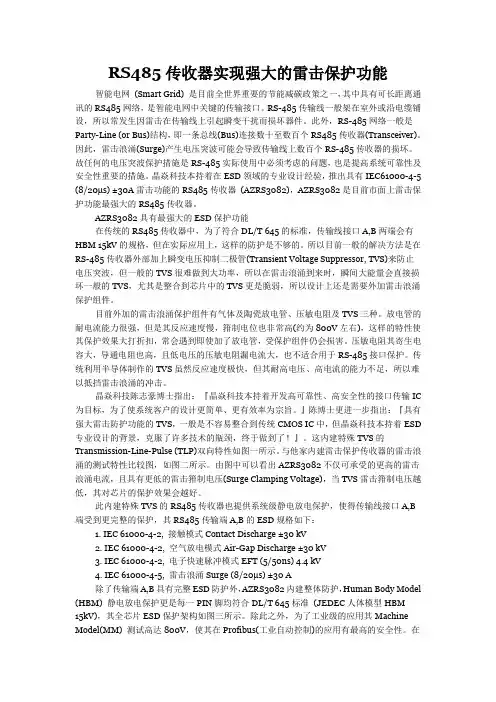

RS485传收器实现强大的雷击保护功能智能电网(Smart Grid) 是目前全世界重要的节能减碳政策之一，其中具有可长距离通讯的RS485网络，是智能电网中关键的传输接口。
RS-485传输线一般架在室外或沿电缆铺设，所以常发生因雷击在传输线上引起瞬变干扰而损坏器件。
此外，RS-485网络一般是Party-Line (or Bus)结构，即一条总线(Bus)连接数十至数百个RS485传收器(Transceiver)。
因此，雷击浪涌(Surge)产生电压突波可能会导致传输线上数百个RS-485传收器的损坏。
故任何的电压突波保护措施是RS-485实际使用中必须考虑的问题，也是提高系统可靠性及安全性重要的措施。
晶焱科技本持着在ESD领域的专业设计经验，推出具有IEC61000-4-5 (8/20μs) ±30A雷击功能的RS485传收器(AZRS3082)，AZRS3082是目前市面上雷击保护功能最强大的RS485传收器。
AZRS3082具有最强大的ESD保护功能在传统的RS485传收器中，为了符合DL/T 645的标准，传输线接口A,B两端会有HBM 15kV的规格，但在实际应用上，这样的防护是不够的。
所以目前一般的解决方法是在RS-485传收器外部加上瞬变电压抑制二极管(Transient Voltage Suppressor, TVS)来防止电压突波，但一般的TVS很难做到大功率，所以在雷击浪涌到来时，瞬间大能量会直接损坏一般的TVS，尤其是整合到芯片中的TVS更是脆弱，所以设计上还是需要外加雷击浪涌保护组件。
目前外加的雷击浪涌保护组件有气体及陶瓷放电管、压敏电阻及TVS三种。
放电管的耐电流能力很强，但是其反应速度慢，箝制电位也非常高(约为800V左右)，这样的特性使其保护效果大打折扣，常会遇到即使加了放电管，受保护组件仍会损害。
压敏电阻其寄生电容大，导通电阻也高，且低电压的压敏电阻漏电流大，也不适合用于RS-485接口保护。
rs485总线接口通讯协议定义标准以及管脚引脚介绍
rs485总线接口通讯协议定义标准以及管脚引脚介绍常用芯片rs485总线接口通讯协议定义标准以及管脚引脚介绍作者：佚名来源：不详点击数：3369 更新时间：2008年01月06日RS485总线标准是工业中（考勤，监控，数据采集系统）使用非常广泛的双向、平衡传输标准接口，支持多点连接，允许创建多达32个节点的网络；最大传输距离1200m，支持1200 m时为100kb/s的高速度传输，抗干扰能力很强，布线仅有两根线很简单。
RS485通信网络接口是一种总线式的结构，上位机（以个人电脑为例）和下位机（以51系列单片机http://www.51hei.c om为例）都挂在通信总线上，RS485物理层的通信协议由RS485标准和51单片机的多机通讯方式。
由于RS-485是从RS-422基础上发展而来的，所以RS-485许多电气规定与RS-422相仿。
如都采用平衡传输方式、都需要在传输线上接终接电阻等。
RS-485可以采用二线与四线方式，二线制可实现真正的多点双向通信。
下面介绍以下rs485通讯接口定义的标准1.英式标识为TDA(-) 、TDB(+) 、RDA(-) 、RDB(+) 、GND2.美式标识为Y 、Z 、A 、B 、GND3.中式标识为TXD(+)/A 、TXD(-)/B 、RXD(-) 、RXD(+)、GNDrs485两线一般定义为:"A, B"或"Date+,Date-"即常说的：”485＋，485－”rs485四线一般定义为："Y,Z,A, B,"一般rs485协议的接头没有固定的标准，可能根据厂家的不同引脚顺序和管脚功能可能不尽相同，但是官方一般都会提供产品说明书，用户可以查阅相关rs485管脚图定义或者引脚图上图中rs232转rs485电路中hin232（max232可以起到同样的作用但是要贵一点）起到转换pc端rs232接口电平的作用，然后把信号由max485这个芯片转换成485电平由AB两根线输出，如果接上双绞线信号rs485总线接口的信号的通信距离至少是1千米远。
MAX3082中文资料
開關特性與SRL = Unconnencted時MAX3082
（VCC = +5 V±一5=％T，MITN到TMA，X除非另有說明。 典型值是在VCC = +5 V和TA = +25℃）。
參數
SYMBOL 條件
MIN TYP
驅動器輸入到輸出
噸DPLH 噸DPHL
圖4和圖6中，R DIF=F54Ω， ÇL1= CL2= 100pF的
-7V≤VOUT≤VCC 0V≤VOUT≤12V 0V≤VOUT≤VCC
-7V≤VCM≤12 V
我Ø=4毫安，IDV=-50mV的 我Ø=4毫安，IDV=-200mV的 0.4V≤VØ≤2.4V -7V≤VCM≤12 V 0V≤VRO≤VCC
10 VCC-0.8 0.4Vcc
-75
-100 -250 ±25
VTH ΔVTH VOH VOL 我OZR ŕ IN 我海泉灣
DE，DI，
，TXP，RXP，內部的下拉
SRL
SRL（注3）
SRL
SRL = VCC
SRL = GND（注3）
DE = GND，
VIN = 12V的
VCC = GND或5.25VVIN = 7V
DE = GND，
VIN = 12V
VCC = GND或5.25VVIN = 7V
1
MAX3082/MAX3085/MAX3088
第2頁
DC電氣特性
（VCC = +5 V±5一％= ，TMTIN到TMA，X 除非另有說明。 典型值是在VCC = +5 V和T
一= +25℃）（注1）
參數
SYMBOL 條件
MIN TYP MAX 單位
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MAX3082芯片介绍
RS-485是一种基于差分信号传送的串行通信链路层协议。
它解决了RS-232协议传输距离太近（15m）的缺陷，是工业上广泛采用的较长距离数据通信链路层协议。
RS-485收发器市场上的种类很多，MAX3082是其中最经常用到的一种。
MAX3082只适用于半双工通信，即同一时刻线路上只能进行数据的接收或发送它允许将主系统的RS-232接口的通信电缆长度延长至RS-485总线的 1200米的长度，并可以同时在总线上挂接若干个子系统，从而能够构成一个上位机可以同时控制若干个下位机的分布式控制系统。
MAX3082是具有给来自通信总线上的信号故障提供自动保护的RS-485收发器。
它有1个带3态输出的差分驱动器和1个带3态输入的差分接收器。
1/8单位负载的接收器输入阻抗，允许多达256个收发器接入总线。
在5V供电电源下数据传输速率可达115Kb/s。
当接收器输入为短路、开路或空闲时，真正的失效保护使接收器输出逻辑为高电平。
采用8引脚的SO型和DIP型封装并具有工业级产品的工作温度范围。
管脚图及主要引脚介绍
MAX3082共有8个管脚其管脚排列如图3.4所示各管脚功能如下：
RO：接收数据的TTL电平输出端；
RE：接收允许端低电平有效；
DE：发送允许端高电平有效；
DI：发送数据的TTL电平输入端；
A：485差分信号的正向端；
B：485差分信号的反向端；
VCC：电源端；
GND：接地端。
图3.4 MAX3082管脚图
系统中的作用及接线
由于RS-485总线使用一对双绞线传送差分信号，属半双工通信，所以应用时需要进行接收和发送状态的转换。
在用MAX3082进行RS-485电路设计中，通常将RE和DE短接，用1根信号线来控制，这样可以保证收发的正常切换。
MAX3082通常处于接收状态。
当要发送数据时，由程序控制DE变为高电平，然后UART 单元发送数据，数据发送完毕后，程序再控制DE变为低电平，使MAX3082转换到数据接收状态。
发送完毕的标志一般由UART的特定寄存器提供状态指示，程序需要去查询。
通信电路设计
设计中集中器硬件设计中的通信方式有RS232以及RS485远程通信， RS232以及RS485无线通信方式。
RS485， RS232
RS232接口的介绍
RS-232是现在主流的串行通信接口之一。
由于RS232接口标准出现较早，难免有不足之处，主要有以下四点：
1）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL
电平不兼容故需使用电平转换电路方能与TTL电路连接。
2）传输速率较低，在异步传输时，波特率为20Kbps；因此在“南方
的老树51CPLD开发板”中，综合程序波特率只能采用19200，也
是这个原因。
3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，
这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。
4）传输距离有限，最大传输距离标准值为50英尺，实际上也只能用
在15米左右。
1.RS485接口的介绍
1) RS-485的电气特性：逻辑“1”以两线间的电压差为+(0.2~6)V
表示；逻辑“0”以两线间的电压差为-(0.2~6)V表示。
接口信号
电平比RS-232-C降低了，就不易损坏接口电路的芯片，且该电
平与TTL电平兼容，可方便与TTL 电路连接。
2) RS-485的数据最高传输速率为10Mbps 。
3) RS-485接口是采用平衡驱动器和差分接收器的组合，抗共模干扰
能力增强，即抗噪声干扰性好。
4) RS-485最大的通信距离约为1219m，最大传输速率为10Mb/S，传
输速率与传输距离成反比，在100Kb/S的传输速率下，才可以达
到最大的通信距离，如果需传输更长的距离，需要加485中继器。
RS-485总线一般最大支持32个节点，如果使用特制的485芯片，
可以达到128个或者256个节点，最大的可以支持到400个节点。
RS232&RS485通信电路设计
在设计中集中器与表箱控制器以及与控制中心的通信都是通过RS-485实现的。
下图为RS232&RS485通信电路。
图4.10 RS232&RS485通信电路设计图。
