幕墙吊篮专项施工方案
吊篮安全专项施工方案(幕墙工程)
吊篮安全专项施工方案(幕墙工程)
一、背景
在幕墙工程中，吊篮是一种常用的施工设备，用于高空作业。
然而，吊篮作为
高空作业装备，其安全性至关重要。
为了确保吊篮施工过程中的安全性，需要制定专门的施工方案。
二、施工准备
1.确保吊篮设备完好无损，定期进行检查和维护。
2.检查吊篮工作环境，清理杂物，确保工作区域通畅。
3.检查吊篮安装固定点，确保安全可靠。
三、施工操作流程
1.操作人员需接受专业培训，持证上岗。
2.按照操作规程操作吊篮，遵守相关安全操作规定。
3.在作业前进行适当的安全检查，确认周围环境无隐患。
4.定期检查吊篮设备和安全绳的磨损程度，及时更换。
四、紧急情况处理
1.如果发现吊篮出现异常情况，立即停止作业，通知相关人员处理。
2.在紧急情况下，操作人员需冷静应对，遵守应急预案，确保自身安全。
五、施工结束及清理
1.施工结束后，操作人员需将吊篮设备归位，并进行必要的清理工作。
2.对吊篮设备进行全面检查，确保设备完好无损。
六、总结
吊篮安全是幕墙工程中不可忽视的重要环节。
只有严格遵守施工方案和操作规程，做好安全防范措施，才能确保施工安全顺利进行。
希望各相关人员能够严格遵守安全操作规定，共同维护施工现场的安全。
吊篮专项施工方案
〔4〕悬垂钢丝绳应分开，无缠绕和折弯。
〔5〕提升机、平安锁及悬吊平台安装正确、连接螺栓无松动虚紧，连接处构件无变形或开裂现象。
〔6〕吊篮连接件正确无松动，保险锁扣可靠锁紧。
〔7〕吊篮施工立面上无明显突出物或其它障碍物。
2〕通电后检查及要求：
〔1〕闭合电箱内开关，电气系统通电是否处于正常状态。
4)、运行试验：悬吊平台内布均载重量〔动载试验应超载25%，静载试验应超载50%〕，吊篮在3～5m的行程中升降，至少三次。在运行过程中无异常声响，停止时无滑降现象，平台倾斜时平安锁应能灵敏可靠的锁住平安钢丝绳，各紧固连接处应牢固无松动现象。安装完毕后对每台吊篮挂设责任牌，标示操作人员、检查责任人、检查内容。
运城市第—医院外墙干挂石材及玻璃幕墙工程
电
动
吊
篮
施
工
方
案
编制人:
审核人：
审批人：
山西海翔装饰设计工程
一、编制依据
1〕GB19155-2022《高空作业吊篮标准》
2〕GB3811《起重机设计标准》
3〕GB5972《起重机械用钢丝绳检验和极度有用标准》
4〕GBJG/T5033《高处作业电篮用提升机》
5〕GB1102《圆股钢丝绳》
3〕、操作平台按使用所需长度拼装连接成一体〔包含内外侧和端头护栏〕、各部件连接螺栓等重要紧固件应拧紧。
4〕、平安锁必须有效可靠，释放手柄与复位手柄须灵敏。
5〕、各部连接点必须牢固；悬挂钢丝绳应无磨损、打结或断丝等现象；电源绝缘必须良好。
6〕、各种平安爱护装置必须平安可靠有效。在施工范围下方如有道路时，要设警示线或平安护栏，并在附近设置醒目的警示标志或配备平安监督员；夜间施工时，现场应有充分的照明设备。
幕墙工程吊篮专项施工方案范本
幕墙工程吊篮专项施工方案1. 前言幕墙工程是指建筑表皮的可装配压扣板，石材，玻璃等建筑装饰材料，常用于建筑外观的美化和保温隔热。
幕墙施工通常需要使用吊篮来完成，该文档将介绍在幕墙工程中如何安全使用吊篮来完成施工任务。
2. 吊篮选型在幕墙施工中使用吊篮，需要考虑吊篮的选型。
吊篮选型应该考虑以下几个因素：2.1 工程要求在幕墙施工中，需要根据具体施工要求选择合适的吊篮。
应该根据施工高度、吊篮工作半径、载重量等工程要求选择适当的吊篮。
2.2 维护要求为了保持吊篮的安全可靠和长期使用，经常性的维护是不可少的。
在吊篮选型中，应该考虑其维护要求以及维护的费用等因素。
2.3 吊篮品牌和质量选购吊篮的时候，需要考虑其品牌和质量。
选择一些知名品牌的吊篮，可以确保吊篮的质量的可靠性。
2.4 其他此外，需要考虑到生产商的实力和售后服务等因素。
在选购吊篮时需要有一些有关的建议和意见，需要咨询一些专业人士或者公司。
3.1 吊篮操作前的准备工作在进行吊篮操作之前，需要检查以下几个方面：•检查吊篮底座是否牢固。
•检查滑轨是否齐全，并检查滑轮是否损坏。
•检查控制柜按钮是否正常使用。
3.2 吊篮的操作在操作吊篮时，也需要考虑以下几个方面：•吊篮启动前，应先进行自检和总体检查。
•操作时，应将所有控制按钮打开，如关门，加/减速，停止等。
•充分利用限位开关，设带.上分临时投入使用的安全卡，特别是过道门的安全装置必须打好。
•减少晃动：在风大的时候可以采用局部降幅的方法，降低风力对吊篮的影响。
3.3 吊篮操作完成后•吊篮操作结束后，应退出所有操作按钮，同步进行检查、维护和清洗。
•如果有损坏，应及时更换或修复。
•根据操作后的手册将吊篮进行安全锁定和后备存储。
4. 吊篮安全在吊篮操作中，安全是最基本原则。
以下是几个吊篮安全的考虑：吊篮的铭牌是吊篮身份证，铭牌上显示了吊篮的最大载荷、制造单位、型号、出厂日期等信息。
在吊篮选用前，应仔细阅读铭牌信息，了解吊篮的性能参数和使用限制。
幕墙工程专项施工方案吊篮
幕墙工程专项施工方案吊篮一、前言幕墙工程是建筑外墙装饰与保温体系的重要组成部分，其施工过程直接影响到建筑的美观和使用性能。
为了确保幕墙工程施工质量，特制定本专项施工方案，以规范施工过程，保障施工安全，提高工程施工质量。
二、幕墙工程施工前准备1. 施工人员的准备施工单位应对幕墙工程施工人员进行专项培训，熟悉幕墙系统的组成结构及施工要求，了解安全技术操作规程，掌握应急处理措施。
施工单位应配备足够数量的专业施工人员，并按照规定进行上岗培训，持证上岗。
2. 施工材料的准备施工单位应按照设计图纸和规范要求，选用符合国家标准的材料，并且应经过质量检测合格。
在施工现场要进行材料的验收，验收合格后方可使用。
3. 施工设备的准备施工单位应根据施工要求，配备合适的施工设备，如吊篮、脚手架、爬升机等，并且要定期检查设备的安全性能，确保设备在施工过程中正常工作。
三、幕墙工程施工流程1. 工地准备施工单位应在施工前进行现场勘察，并确定施工工艺流程和施工方案。
根据施工图纸和设计要求，确定吊篮和脚手架等暂设施工设备的安装位置，并做好相应的安全防护措施。
2. 吊篮安装吊篮的安装是幕墙工程施工的重要环节，施工单位应根据设计要求确定吊篮的悬挂点，安装专业吊篮设备，并严格按照操作规程进行吊篮的升降和移动。
3. 幕墙安装幕墙的安装是幕墙工程的关键环节，施工单位应按照设计要求进行幕墙的安装，严格控制安装质量，确保幕墙与建筑结构的连接牢固。
4. 脚手架搭设在幕墙安装过程中，施工单位应按照设计要求搭设脚手架，并设置临时防护设施，确保施工现场的安全。
5. 爬升机使用在高层建筑幕墙工程中，施工单位应配备爬升机等设备，确保施工人员的安全作业。
6. 安全施工在施工过程中，施工单位应加强安全管理，建立健全的安全管理制度，利用安全生产标准化工程的管理手段，确保施工过程中的安全施工。
四、质量与安全控制1. 施工单位应制定质量控制计划和安全管理制度，明确幕墙工程的质量和安全控制要求，建立健全的质量与安全保证体系。
幕墙工程和吊篮专项工程施工组织设计方案
幕墙工程及其吊篮工程专项施工组织设计一、工程概况工程名称：XX幕墙工程工程地点：XX路与XX路交叉口建筑物高度：建筑规模：XX幕墙工程，位于XXXXXXXX路与XX路交叉口，本工程由2栋楼组成，总建筑面积约为71000平方米，地上面积约为44600平方米，地下面积约为26400平方米。
幕墙总面积约31000平方米，该工程幕墙材料以玻璃、石材、铝板为主，玻璃面积约19500平米，石材面积约3850平米，铝板面积约7650平米。
主楼A建筑层为11层,屋面高度为47.16米，完成面高度为51.31米；主楼B建筑层为11层,屋面高度为47.16米，完成面高度为51.31米；裙房为7层，屋面高度为31.16米，构架梁高度为31.56米。
总工期180天，外墙立面整体较为平整。
为使装饰面有完美的效果，使用吊篮平行施工。
施工时应在周边设立安全警戒线，确保施工安全。
主楼A使用吊篮28台，主楼B使用吊篮26台，裙房使用吊篮18台，共计使用72台，裙房吊篮为常规搭设，主楼A、主楼B吊篮为非常规搭设(非常规搭设吊篮须经吊篮生产厂家、结构设计单位同意认可后方可施工。
)主楼A20号吊篮、主楼B3号吊篮为人货梯位置，此2台吊篮位置等设备拆除后就近等长度吊篮移至此处。
(两次安装完成后均需经总包、监理、使用、安装、租赁单位五方先验收合格，再经检测单位检测合格后方可使用)。
非常规吊篮安装时，前支座用调节固定架固定于结构梁上，后支座采用加高措施，加高后支座用8#热镀锌槽钢连接，并用M16螺栓固定。
因为主楼构架梁与屋面高差4.15米，所以在吊篮安装时按规范搭设高度为3.6米的临时活动脚手架施工平台，平台最上层不得少于两块铁跳板，此施工平台作为吊篮安拆时的临时操作平台。
吊篮安装前用吊篮生命绳在原结构上梁缠绕两道作为吊篮安装时的保险绳，所有施工人员上岗时必须佩戴安全带，每次上岗前必须进行安全交底，严格遵守操作规范，严禁违章指挥、杜绝违章作业。

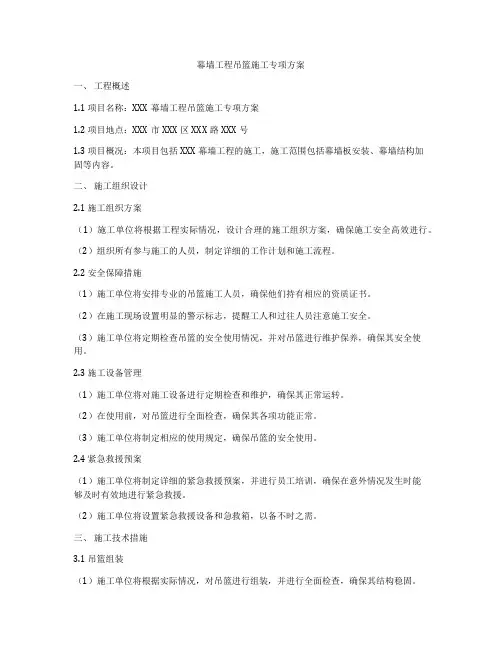

幕墙工程吊篮施工专项方案
幕墙工程吊篮施工专项方案一、工程概述1.1 项目名称：XXX幕墙工程吊篮施工专项方案1.2 项目地点：XXX市XXX区XXX路XXX号1.3 项目概况：本项目包括XXX幕墙工程的施工，施工范围包括幕墙板安装、幕墙结构加固等内容。
二、施工组织设计2.1 施工组织方案（1）施工单位将根据工程实际情况，设计合理的施工组织方案，确保施工安全高效进行。
（2）组织所有参与施工的人员，制定详细的工作计划和施工流程。
2.2 安全保障措施（1）施工单位将安排专业的吊篮施工人员，确保他们持有相应的资质证书。
（2）在施工现场设置明显的警示标志，提醒工人和过往人员注意施工安全。
（3）施工单位将定期检查吊篮的安全使用情况，并对吊篮进行维护保养，确保其安全使用。
2.3 施工设备管理（1）施工单位将对施工设备进行定期检查和维护，确保其正常运转。
（2）在使用前，对吊篮进行全面检查，确保其各项功能正常。
（3）施工单位将制定相应的使用规定，确保吊篮的安全使用。
2.4 紧急救援预案（1）施工单位将制定详细的紧急救援预案，并进行员工培训，确保在意外情况发生时能够及时有效地进行紧急救援。
（2）施工单位将设置紧急救援设备和急救箱，以备不时之需。
三、施工技术措施3.1 吊篮组装（1）施工单位将根据实际情况，对吊篮进行组装，并进行全面检查，确保其结构稳固。
（2）施工人员将在吊篮组装过程中，严格按照相关规定操作，确保组装过程的安全。
3.2 吊篮使用（1）施工单位将对吊篮的使用进行详细规定，并进行员工培训，确保吊篮的安全使用。
（2）在使用过程中，施工人员将严格按照规定操作，确保吊篮的安全使用。
3.3 施工工艺（1）在进行幕墙板安装时，施工单位将根据实际情况制定合理的施工工艺，确保施工安全高效进行。
（2）在进行幕墙结构加固时，施工单位将根据实际情况选择合适的加固方案，确保加固效果满意。
3.4 现场管理（1）施工单位将对现场施工进行全面管理，确保施工现场整洁有序。
幕墙吊篮专项施工方案
幕墙吊篮专项施工方案1. 引言幕墙吊篮是一种用于幕墙施工的临时悬挂装置，常用于高层建筑的外墙装饰、清洗和维修等工作。
本文档旨在提供幕墙吊篮专项施工方案，包括施工前的准备工作、施工过程中的安全措施以及施工后的清理工作等内容。
2. 施工前的准备工作在进行幕墙吊篮施工之前，需进行以下准备工作：2.1 确定施工范围根据幕墙施工的具体要求，确定需要搭设幕墙吊篮的区域范围，并进行现场勘测和测量，确保施工计划的准确性。
2.2 安全评估对施工范围进行安全评估，识别潜在的风险和危害因素，并制定相应的安全措施来保障施工人员的安全。
2.3 准备材料和设备根据施工计划，准备所需的幕墙吊篮、吊篮悬挂装置、安全绳索、螺栓等材料和设备，确保其质量符合相关标准要求。
3. 施工过程中的安全措施为确保施工过程的安全性，需采取以下安全措施：3.1 培训和证书所有参与幕墙吊篮施工的工人必须接受相关培训，并持有相应的施工证书。
培训内容包括幕墙吊篮的操作、安全绳索的使用等。
3.2 安全防护措施在搭设和使用幕墙吊篮过程中，应采取必要的安全防护措施，如悬挂装置的稳固、设立安全警示标志等，以防止人员伤害。
3.3 定期检查和维护定期对幕墙吊篮的设备和材料进行检查，确保其正常运行和状况良好。
如发现故障或损坏，应及时进行维修或更换。
4. 施工后的清理工作施工完成后，需进行相应的清理工作，包括：4.1 收拾设备和材料清理施工现场，归整设备和材料，使其恢复整洁，并确保没有遗留物影响周围环境和通行。
4.2 检查施工质量对幕墙吊篮施工的质量进行检查，确保符合相关施工标准和要求，如存在问题则进行整改。
4.3 交接和总结与相关部门进行施工的交接工作，包括材料验收、施工报告等。
同时，进行施工过程的总结，总结经验教训，为以后的施工提供参考。
5. 总结本文档提供了幕墙吊篮专项施工方案，包括施工前的准备工作、施工过程中的安全措施以及施工后的清理工作等。
通过合理的施工计划和安全措施的采取，可有效保障幕墙吊篮施工的安全性和质量。
幕墙工程吊篮专项施工方案
xxxxx外墙装饰工程吊篮专项施工方案编制：审核：审批编制单位：日期：年月日目录一、工程概况 (3)二、编制依据 (4)三、准备工作： (5)四、施工工艺技术 (10)五、吊篮检测保养措施： (19)六、安全操作规程： (22)七、季节性施工措施： (26)八、验算、验收： (27)九、培训： (31)十、施工方案的变更程序 (31)十一、施工安全保障措施 (32)十二、劳动力计划 (44)十三、受力分析计算书 (45)十四、附件 (61)一、工程概况工程名称：xx幕墙装饰工程工程地址：建设单位：总包单位：设计单位：监理单位：施工单位：吊篮单位：工程描述：本工程位于xxxxxxxxxxxxxxxxxxxxxxxxxx，地面共三栋高层综合部分商业裙房，地上总建筑面积122262.93平方米，首层占地面积7642.6平方米。
1#楼24层，吊篮安装高度：98.1米；2#楼24层，吊篮安装高度：98.1米；3#楼24层，吊篮安装高度：97.2米；建筑分类一级高层建筑，建筑耐火等级商业办公楼均一级耐火等级，建筑结构类型框架剪力墙，抗震设防等级8度。
本工程吊篮前吊杆最大伸出长度为1.7米，前支座与后支座最小搭设距离为4.4米，工作平台与工作面距离为300mm左右，吊篮间距为500mm左右。
高处作业吊篮只作为高处作业施工使用，不可作为垂直运输工具。
吊篮内作业不准超过2人，限载500kg!使用范围：1、2、3栋玻璃幕墙施工；二、编制依据1.«建筑施工高处作业安全技术规范»JGJ80-912.«高处作业吊篮»GB19155-20033.«钢丝绳夹使用方法»GB/T5976-20064.«起重机钢丝绳保养维护安装检验和报废»GB/T5972-20095.«安全带国家标准»GB6095-20096.«建筑施工安全检查标准»JGJ59-20117.«施工现场临时用电安全技术规范» JGJ46-20058.«建筑施工工具式脚手架安全技术规范» JGJ202-20109.«建筑施工扣件式钢管脚手架安全技术规范» JGJ130-201110.«危险性较大的分部分项工程安全管理办法»建质[2009]87号文件11.«施工现场机械设备检查技术规程» JGJ160-200812.«混凝土结构设计规范»GB50010-201013.«建筑结构荷载规范»GB50009-201214.«坠落防护安全绳»GB24543-200915.«双城际外装工程项目施工组织设计»16.«建筑施工安全技术统一规范»GB50870-201317.《建筑工程施工现场消防安全技术规范》GB50720-201118.《建筑施工升降设备设施检验标》JGJ305201319.《钢丝绳》GB/T8918-199620.双城际幕墙图纸三、准备工作：1.根据工程场地情况，吊篮的使用数量及时间等情况，合理安排调度，分批进场。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录第一章、编制依据 (2)第二章、工程概况 (2)第三章、吊篮施工管理人员组织计划 (3)第四章、吊篮施工计划. (4)第一节、吊篮选型 (4)第二节、吊篮技术参数及组成 (4)第三节、吊篮布置图............ ............ (7)第五章、吊篮施工安全措施 (11)第一节、吊篮安装拆卸安全措施 (11)第二节、安装拆卸人员的安全措施 (15)第三节、吊篮使用的安全措施 (15)第四节、吊篮进场的条件 (16)第五节、日常检查与定期检查 (18)第六节、临时用电 (20)第七节、吊篮验收 (23)第六章、吊篮的计算 (24)第七章、技术交底 (27)第八章、应急预案 (31)第九章、附图、图表及相关附件 (38)江苏康沃电力科技股份有限公司新建厂区幕墙工程项目高处作业吊篮安装架设专项施工方案第一章、编制依据1.江苏康沃电力科技股份有限公司新建厂区幕墙工程平面、立面图纸2.《高处作业吊篮》GB19155—20033.《建筑施工工具式脚手架安全技术规范》JGJ202-20104.《建筑工程安全检查标准》JGJ59-20115.《建筑施工高处作业安全技术规范》JGJ80-916．《建筑施工现场临时用电安全技术规范》JGJ46-20057.《危险性较大的分部分项工程安全管理办法》（建设部建质2009第【87】号文件）8．无锡劲马液压机械有限公司生产的《ZLP系列高处作业吊篮使用说明书》。
第二章、工程概况：工程名称：江苏康沃电力科技股份有限公司新建厂区幕墙工程工程地址：建设单位：江苏康沃动力科技股份有限公司承包单位：振华集团(昆山)建设工程有限公司幕墙设计单位：江苏康沃动力科技股份有限公司监理单位;昆山市建设咨询监理有限公司总包单位：幕墙施工：质量安全监督机构：昆山市建设工程质量安全监督站建筑标高：1#楼标高21.85米、2#楼标高21.85米、3#楼21.85米、厂房标高18.6米建筑结构：框剪结构江苏康沃电力科技股份有限公司新建厂区幕墙工程，位于昆山市，本次方案针对江苏康沃电力科技股份有限公司新建厂区幕墙工程1#楼、2#楼、3#楼、厂房幕墙工程，本工程幕墙主要结构形式为干挂石材、玻璃幕墙。
第三章、吊篮施工管理人员组织计划：为确保施工现场的安全施工，我司组成由公司经理牵头指挥、全面布置，各部门分工负责、协调配合，施工现场组织实施、督查落实的三级安全管理体系，具体管理体系及各级职责如下图表：序号姓名职务联系方式职责1项目经理1、负责贯彻执行国家各项法律法规，全面负责该项目整体安全工作。
2、协调、配合现场施工。
2工程师1、负责制定公司年度工程安全技术管理目标。
2、对该工程项目的安全技术施工方案实行最终审批并进行监管。
3、对安全工作负直接领导责任3工程部经理1、根据公司下达的施工任务制定施工计划，并按计划安排施工。
2、督促施工现场严格按照审批的施工方案进行现场施工作业。
3、负责吊篮的安装、拆卸及现场的管理及现场日常维护的监管。
4安全部经理1、根据公司年度方案要求制定安全监督检查计划。
2、负责施工现场的自检、定期检查及抽检并及时整理资料报送相关部门。
3、总负责人：技术安全：工程：幕墙负责人：·现场安全：现场维护：现场维护：负责安全生产的监督和检查机各类应急事故的处理工作。
5幕墙公司负责人1、监督检查吊篮设备安全。
2、培训、监督吊篮操作人员的安全操作。
3、负责吊篮进退场的指挥工作。
6现场维护1、负责现场吊篮日常检查工作。
2、负责现场吊篮维护、维修工作。
3、监督操作人员的安全操作、严禁违章操作。
4、记录日常检查结果及吊篮维修记录。
第四章、吊篮施工计划：第一节、吊篮选型：按照《建筑施工工具式脚手架安全技术规范》JGJ202-2010的规定，及施工现场各幢大楼的标高、造型等具体情况和施工单位对施工吊篮进行分批次局部架设，根据现场施工的实际情况要求，我们在1#楼布置了19台4.0-6.0米的ZLP630型吊篮、在2#楼布置了16台4.0-6.0米的ZLP630型吊篮、在3#楼布置了22台2.0-6.0米的ZLP630型吊篮、在厂房布置了20台4.0-6.0米的ZLP630型吊篮（每幢楼的吊篮布置数量详见《吊篮布置平面图》）。
第二节、吊篮的技术参数及组成：我公司准备在该项目的外墙施工中，提供无锡劲马液压机械有限公司制造的ZLP系列高处作用吊篮进行施工作业。
根据现场施工不同需要分别设置不同长度的电动吊篮，具体的吊篮布置请参见后附《吊篮施工布置平面图》,下面将吊篮的型号及相关参数作必要介绍:一）、吊篮型号型号：ZLP630二）、主要技术参数额定载荷： 630Kg升降速度： 9~11m/min平台长度： 1米、1.5米、2米……7.5米（1至7.5米任意长度）钢丝绳结构： 4T31+PP-8.3mm，最小破断拉力54KN提升机型号: YEJ60L-4 额定提升力: 6.3KN安全锁型号: LSF30 摆臂式防倾斜锁悬挂机构: 调节高度: 1.2m~1.8m前臂伸出长度: 1.1m~1.7m质量: 整机自重1790Kg其中：配重1000Kg三）、吊篮正常工作环境环境温度: - 20℃ ~ + 40℃环境相对湿度: < 90% (25℃)电源电压偏离额定值：5%工作处阵风风力： < 8.3M/S (相当于5级风力)。
四）、ZLD630型吊篮组成部件：提升机 2台； LTD63型（提升力为6.3KN）；安全锁 2把； LSF30型（摆臂式防倾斜锁）电控箱 1套；吊篮支架 2付；工作平台 1套（7.5米平台整个篮体重约为470公斤）钢丝绳 4根（型号4T31+PP7 8.3，长度由大楼标高决定）；极限开关 2个；（JLXK1—111）手控按扭 1只；（COBB1）配重块 40块（25公斤/块，每个支点20块）；电缆 1根（3×2.5+2×1.5，长度由大楼标高决定）；安全绳 1根（直径为φ18锦纶绳，长度由大楼标高决定）；自锁器 1把；五）主要部件性能吊篮整机主要有工作平台、提升机、安全锁、悬挂机构及电控箱等部件组成。
1、工作平台工作平台有1米、1.5米、2米、2.5米四个类型的标准节，根据现场施工的实际需要可拼成1米至7.0米不同长度的工作平台，它的宽度为700mm，外侧高度为1185mm。
平台两端有侧栏与高低护栏连接，平台低板的两端装有挡板，可确保平台内的工具或物件不易滑出，工作平台的吊点设计在两端。
2、提升机YEJ60L-4提升机采用电磁制动三相异步电动机驱动，经蜗轮蜗杆和一对齿轮减速后带动钢丝绳输送的机构，钢丝绳输送机构主要是一对驱动轮和带槽内齿轮组成，工作钢丝绳呈“α”型盘绕在带槽的内齿轮“V”型槽内，依靠“V”型两侧的摩擦力使提升机沿着钢丝绳上下运动，从而带动工作平台上升或下降。
电磁电机具有机电双重制动功能，或一制动一限速功能。
它的电磁制动器上装有手动释放装置，当施工突然停电时只需将两端的手动释放手柄压下，工作平台即能自动匀速滑降。
3、安全锁LS30型安全锁为摆臂防倾斜式，主要零件有绳夹、套板、弹簧、拉板和滚轮。
其动作原理是拉板上端的滚轮靠紧工作钢丝绳，此时与拉板连接的主轴迫使绳夹打开，安全钢丝绳可顺畅的通过。
当工作钢丝绳断裂或工作平台发生倾斜时，滚轮与工作钢丝绳不再靠紧，拉板在弹簧力的作用下，转到某一角度，安全锁内套板在弹簧力和绳夹与钢丝绳之间摩擦力的先后作用下，使绳夹迅速合拢夹紧并锁牢钢丝绳。
4、悬挂机构悬挂机构是吊篮的“根”，它架设于建筑物上部，通过钢丝绳来悬挂工作平台的装置。
它有前、后可调支架，前、中、后吊杆，上支架及配重等组成。
调节杆分别装在前、后支架内，中吊杆穿在前后吊杆之间，前后吊杆可伸缩调节，上支架安装在前调节杆上，主要是攀架加强钢丝绳，配重块均匀放置在后支架的插杆上。
5、钢丝绳钢丝绳分为工作绳、安全绳和加强绳。
平台的悬挂由两根工作绳和两根安全绳组成（绳头需加工后方可使用），工作钢丝绳用来悬吊工作平台，在台式机的驱动下使工作平台沿着钢丝绳上下运行；安全钢丝绳穿入安全锁，平时顺畅通过，但当吊篮工作平台倾斜或工作绳断绳时，安全锁迅速将安全绳锁住，从而防止事故的发生；加强绳为悬挂机构预紧绳。
6、电控箱电源采用三相五线制，由五芯电缆接入电控箱，由三相漏电断路器接通电源。
X1X2X3为三相电源线，N为工作零线，PE为保护接地。
电控箱内装置了紧急制动电路、过载保护电路、电机制动器电路、低压控制电路及上限位控制电路。
第三节、吊篮布置图：一）、吊篮架设截面图：二）、1#楼吊篮布置平面1#楼吊篮布置图1#楼吊篮：6米吊篮15台，4米吊篮4台共计：19台三）、2#楼吊篮布置平面图2#楼吊篮布置图2#楼吊篮6米12台,4米4台共计16台四）、3#楼吊篮布置平面图3#楼吊篮布置图3#楼吊篮排布2米2台，4米16台，6米4台共计：22台五）、厂房吊篮布置平面图厂房吊篮排布图厂房吊篮排布6米20台第五章、吊篮施工安全措施：为了安全使用和操作吊篮，根据《高处作业吊篮》（GB19155-2003）、《建筑施工工具式脚手架安全技术规范》（JGJ202-2010)及使用说明书等规定制定该要求及措施。
第一节、吊篮安装拆卸安全措施一）、安装前的准备工作1、进行现场勘察，测量吊篮安装架设所需的准确数据。
2、组织安全技术、施工等相关人员进行现场安排分工，各司其职。
3、必须对进场吊篮的各个零部件进行检验核对，检查现场的钢丝绳、锚固件等非标架设的吊篮配置，若有损伤的需提前更换。
4、按组装流程图将吊篮各零部件运送到组装位置。
将支架、钢丝绳和配重用施工电梯或塔吊分别运到屋面，将平台组件搬运至地面相应的位置。
注意配重搬运到屋面面时不能集中堆放。
5、将吊篮安装处的场地进行清理，保证安装处牢固可靠、平整；并在地面划出施工区域以确保行人安全。
二）、悬挂机构的安装1.将楼面的吊篮支架放置处进行适当的保护，将前后支架所用的备件进行组装并用螺栓固定，分别放置在楼面的保护层面上。
2.组装吊杆，接着将上支架支座板套在前吊杆的上端，穿入固定螺栓紧固。
将吊杆放置在结构梁的搁置点上，吊杆后端穿入后支架；在后支架左右两侧设置锚固件，用钢丝绳将悬挂吊杆的后端的左右两侧各用一根钢丝绳向下斜拉，其钢丝绳的上端固定在吊杆的后端，钢丝绳的下端固定在屋面上设置的专业锚固件上，并用索具螺旋扣收紧；3.将加强钢丝绳上已配置好的3个拉杆体安装到位，同时将加强钢丝绳放入到上支架上部的滑轮槽内，旋转索具螺旋扣收紧加强钢丝绳，使它有一定的预张力。
4.将支架定好位，把配重块整齐套放到后支架的圆管上，并用钢丝绳将配重块栓在后支架上再用绳夹把钢丝绳夹紧，以防随意搬动。
5.把工作钢丝绳和安全钢丝绳伸出墙面拖放下去，每根钢丝绳各用4个绳夹夹紧，在安全钢丝绳上端适当的位置安装限位块，将钢丝绳分开放倒平台附近准备穿绳。
