空气能热水器维修手册1

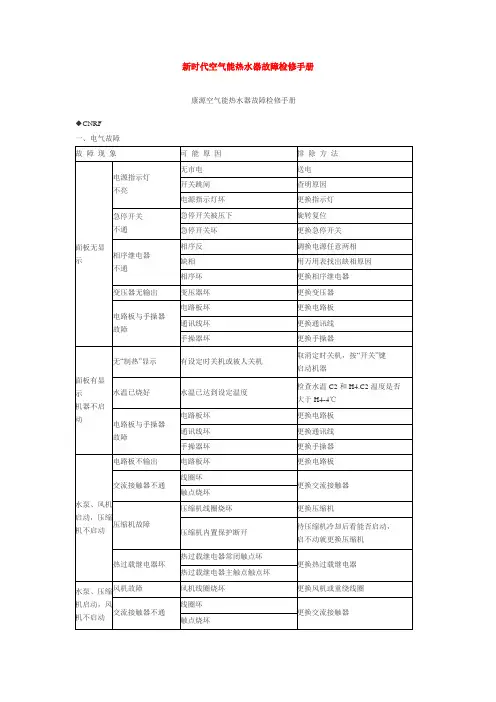

新时代空气能热水器故障检修手册
相序坏
更换相序继电器
变压器无输出
变压器坏
更换变压器
电路板与手操器
故障
电路板坏
更换电路板
通讯线坏
更换通讯线
手操器坏
更换手操器
面板有显示
机器不启动
无“制热”显示
有设定时关机或被人关机
取消定时关机，按“开关”键
启动机器
强弱电穿在同一条线管内
强弱电分开布管
水温已烧好
水温已达到设定温度
检查水温C2和H4.C2温度是否
中间继电器
（KA1）故障
中间继电器常开触点烧死
更换中间继电器
大水箱溢水
冷水电磁阀
故障
膜片上平衡孔堵塞
清洗掉堵塞物
膜片破损
更换膜片
压力弹簧压力不够
更换压力弹簧
膜片老化
更换膜片
水位继电器
（YW1）故障
水位探头或水位线断路
查找断点连接或更换，若水位探
头结垢，可以用细沙子打磨
水位继电器坏
更换水位继电器
中间继电器
面板有显示
机器不启动
无“制热”显示
有设定时关机或被人关机
取消定时关机，按“开关”键
启动机器
水温已烧好
水温已达到设定温度
检查水温C2和H4.C2温度是否
大于H4-4℃
电路板与手操器
故障
电路板坏
更换电路板
通讯线坏
更换通讯线
手操器坏
更换手操器
水泵、风机
启动，压缩
机不启动
电路板不输出
电路板坏
更换电路板
交流接触器不通
机组运行时产生振动和异常
响声
热水器故障排查手册
热水器故障排查手册一、前言热水器是我们日常生活中不可或缺的家电之一。
然而，由于长期使用或其他原因，热水器可能会出现故障，给我们的生活带来不便。
为了帮助大家更好地解决热水器故障，本手册将详细介绍常见的热水器故障及排查方法，希望能为大家提供一些参考和帮助。
二、热水器无法启动1. 检查电源插座是否正常连接，是否有电流输出。
可以尝试更换插座或使用电压表检测电流。
2. 检查热水器开关是否处于打开状态，确保开关接触良好。
3. 检查热水器的保险丝是否熔断，如有需要，更换保险丝。
4. 若以上步骤均正常，可能是热水器内部元件故障，建议联系专业维修人员进行检修。
三、热水器无法加热水1. 检查热水器的水源是否正常，确保水龙头开启并有足够的水流。
2. 检查热水器的温度设置，确保温度设定合理并不过低。
3. 检查热水器的加热元件是否正常工作，如有需要，更换加热元件。
4. 若以上步骤均正常，可能是热水器的控制电路出现故障，建议联系专业维修人员进行检修。
四、热水器漏水1. 检查热水器的排水阀门是否关闭，确保阀门处于正常状态。
2. 检查热水器的进水管道和出水管道是否连接牢固，如有需要，重新连接或更换密封件。
3. 检查热水器的水箱是否有破损或腐蚀，如有需要，更换水箱。
4. 若以上步骤均正常，可能是热水器的水泵或其他内部元件故障，建议联系专业维修人员进行检修。
五、热水器水温异常1. 检查热水器的温度设置，确保温度设定合理并不过高或过低。
2. 检查热水器的温度传感器是否正常工作，如有需要，更换温度传感器。
3. 检查热水器的加热元件是否正常工作，如有需要，更换加热元件。
4. 若以上步骤均正常，可能是热水器的控制电路出现故障，建议联系专业维修人员进行检修。
六、热水器异响或震动1. 检查热水器的底座是否稳固，确保底座牢固无松动。
2. 检查热水器的进水管道和出水管道是否连接牢固，如有需要，重新连接或更换密封件。
3. 检查热水器的水泵是否正常工作，如有需要，更换水泵。
空气能热泵热水机安装使用维修手册(一)
>600 >1000
>400
>400
维
修
空
热泵热水机组>1000
热泵热水机组
间
>600
>400
热泵热水机组
注：机组顶部出风口严禁被档住，上方有障碍物时，请离机组上方 2000mm 以上。
5
四、单台机组连接示意图
铜闸阀
Y 型过滤器
软接
Y 型过滤器 60 目 冷水增压泵
DN25
自来水
止回阀
水压表
DN32
第四章：故障代码及维修 …………………………………………………21
一、 RSJ-380/S-820 零部件 …………………………………………………………21 二、 RSJ-770/S-820 零部件 …………………………………………………………22 三、 RSJ-200/S-540V 零部件 …………………………………………………………23 四、 RSJ-100-540V 零部件 ……………………………………………………………24 五、故障代码原因分析及解决方案 ……………………………………………………25 六、无代码故障 …………………………………………………………………………26 七、案例分析 ……………………………………………………………………………26
第五章：屏蔽循环功能说明………………………………………………………30
2
第六章：拔码 S3 机型选择说明 …………………………………………………31
第二部分：家用分体循环式热水机……………………………………32 第一章：机组安装………………………………………………………33
一、家用分体循环式热水机外观及组成 ………………………………………………33 二、随机附件 ……………………………………………………………………………33 三、安装空间 ……………………………………………………………………………33 四、主机与水箱的连接 …………………………………………………………………34 五、热泵主机的安装 …………………………………………………………………35 六、水箱的安装 ………………………………………………………………………35 七、水箱温度传感器安装 ………………………………………………………………36
空气能热水器压缩机维修手册
空气能热水器压缩机维修手册一、简介空气能热水器是一种环保高效的热水供应设备，其核心部件之一是压缩机。
在空气能热水器的正常运行过程中，压缩机的稳定工作是至关重要的。
本手册将详细介绍空气能热水器压缩机的维修方法和注意事项，以确保设备正常运行和延长使用寿命。
二、常见故障及处理方法1. 压缩机无法启动- 检查电源是否接通，并确认电压是否正常；- 检查压缩机控制电路和保险丝，确保其良好连接；- 检查压缩机内部是否存在卡死或线圈短路等故障现象。
2. 压缩机噪音大- 检查压缩机安装是否稳固，如有松动应及时调整固定螺丝；- 检查压缩机内部是否存在异物或损坏的零件，需要进行清理和更换；- 检查压缩机吸气和排气管道，确保畅通无阻。
3. 压缩机运行过热- 检查压缩机冷却系统，如散热器是否堵塞或风扇是否运转正常；- 检查冷凝器是否存在结垢和堵塞，如有需要及时清理；- 检查冷却系统中的制冷剂是否不足或存在泄漏，需要进行修复和补充。
三、维护和保养1. 定期清洁- 按照产品说明书要求进行定期清洁，包括清理外壳、散热器以及压缩机周围的灰尘和杂物；- 使用专用清洁剂和软布进行清洁操作，避免使用腐蚀性和磨损性物质。
2. 检查电气连接- 定期检查电气线路和连接是否紧固，如有松动应及时固定；- 检查电压和电流是否正常，确保符合要求；- 检查电气元件的工作状态，如接触器、继电器等。
3. 注意运输和安装- 运输过程中，应保持设备平稳，避免剧烈震动；- 安装设备时，应根据产品说明书和安装指南进行操作，并确保压缩机固定牢固。
四、安全注意事项1. 在维修和保养过程中，务必切断电源，避免触电事故；2. 不得随意拆卸和更换压缩机内部零件，避免损坏设备；3. 不得用任何带火花的工具接触压缩机或压缩机周围的电气元件；4. 在操作过程中，应穿戴好防护设备，包括工作手套、护目镜等。
五、结语本手册对空气能热水器压缩机的维修方法和注意事项进行了详细介绍，希望能够帮助用户更好地了解和维护设备。
空气能常见故障手册

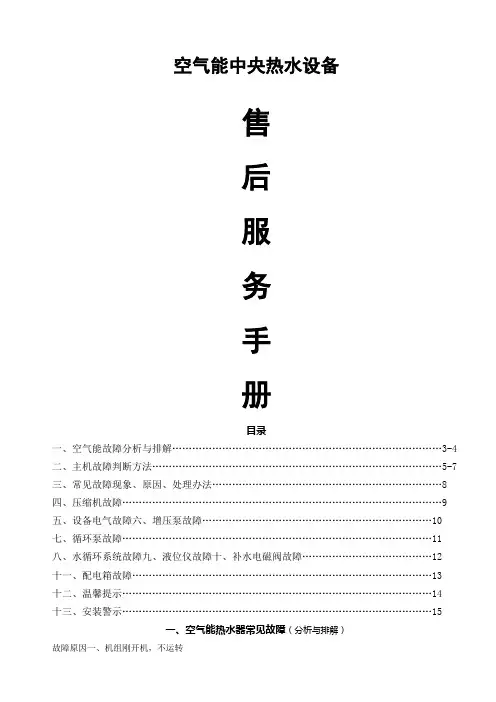

空气能中央热水设备售后服务手册目录一、空气能故障分析与排解………………………………………………………………………3-4二、主机故障判断方法……………………………………………………………………………5-7三、常见故障现象、原因、处理办法 (8)四、压缩机故障 (9)五、设备电气故障六、增压泵故障 (10)七、循环泵故障 (11)八、水循环系统故障九、液位仪故障十、补水电磁阀故障 (12)十一、配电箱故障 (13)十二、温馨提示 (14)十三、安装警示 (15)一、空气能热水器常见故障（分析与排解）故障原因一、机组刚开机，不运转（检查）机组正常，通电后开机延迟3分钟启动；运行中人为突然关闭再启动时延迟3分钟启动；排除：正常现象。
