HTWJB-6H微机继电保护校验仪
HTJB-V继电保护校验仪测试方法
HTJB-V全自动继电保护校验仪HTJB-V继电保护校验仪测试方法1.AC/DC键：交直流变换，显示屏上有字符提示所处状态。
2.A/V键：电流、电压转换。
显示屏上有字符提示所处状态。
3. 自动键：按此键可自动完成继电器的吸合、断开电压(电流)值及吸合、断开时间的测试，并直接打印出数据，不须人工干预(DCA 状态除外)。
4.外测键：此功能未用。
5.“快升”、“快降”键：以4.5转/分的速度，使输出电压(电流)自动上升或下降(不含DCA)。
6.“慢升”、“慢降”键：以2.4转/分的速度，使输出电压(电流)上升下降(不含DCA)。
此两键为点动键,按下动作,松开停止,且不切断输出。
以便准确调整到所需输出电压(电流)值。
7. “测值”键：自动测试继电器的吸合、断开电压(电流)值，重复测三次。
8.“测时”键：把电压(电流)调整到额定值时，按此键自动测量继电器吸合断开时间三次。
9. 打印键：测试结束后，可用此键打印测试数据。
并可重复打印多次。
10.显示键：测值、测时结束后，可用此键显示测试数据，每个数据显示2秒。
其中，功能显示的第一位数显示U、A、S分别表示电压、电流、时间；第二位显示1、2、3分别表示测试次数。
第一遍显 HTJB-V全自动继电保护校验仪示吸合值（时）第二遍显示断开值（时）。
11. 合闸键：按此键使电压（流）输出，同时显示。
12.分闸键：按此键切断电压（流）输出，同时锁存显示数据。
13.停止键：此键可停止调压器的上升、下降，并同时分闸，锁存显示数据。
在自动、测值、测频、测相位的过程中，可用此键终止执行。
14.复位键：按此键微机复位，切断所有输出,微机恢复初始状态，显示（P）。
调压器自动下降到零。
显示改为（Y），此时可用0-9键输入试验日期。
若开机时已输入日期，或不需打印日期，则复位时不用再输入。
七、测试方法打开电源开关，显示屏显示(P)，微机自检，同时指挥调压器回零。
微机自检正常后，显示屏出现(ｙ)字符，此时可输出测试日期，如不输入日期，5秒钟后会自动将显示返回(P)，等待操作，(也可不等5秒钟直接按停止键返回(P))。
微机继电保护测试仪价格
微机继电保护测试仪价格微机继电保护测试仪价格，在先理解微机继电保护测试仪价格之前，我们需要了解微机继电保护测试仪有哪几种，然后分别去定义微机继电保护测试仪价格是怎么样的一回事，微机继电保护测试仪非为单相继电保护测试仪，三相微机继电保护测试仪，三相微机继电保护测试仪工控机型，和六相微机继电保护测试仪，这也是我们在市场上比较常见的产品和型号说法，咱们先来看单相继电保护测试仪，HZJB-IV继电保护校验仪是汇卓电力开发成功的新一代校验装置。
该仪器内部的交直流电压、电流源采用了最新的电源技术，使仪器在电路设计、器件选型、面板布局、内部结构设计上达到国内先进水平。
该继电保护校验仪具有功能完善、选材优良、测试项目数据清晰、操作简单等优点，是电力继保部门的首选设备。
继电保护综合测试仪采用单片微机技术，由自动同期数字毫秒表，逻辑控制单元，多功能数显单元，高精度数据采集及处理单元，电流、电压输出单元，过载及超量程保护单元等部分组成.由内嵌工控机或外接PC机控制，采用上海日行电气有限公司多功能单机箱、模块化结构，面板8.4 吋彩色LCD显示。
图形窗口操作界面，操作简便，内置虚拟键盘，仅用鼠标即可进行操作。
主要特征是：1、测试继电器的种类：电流继电器，电压继电器，重合闸继电器，中间继电器，差动继电器2、本继电保护校验仪配有定值输出可单独作电压源3、采用数码显示，读数直观4、结构紧凑，体积轻巧，便于携带，搬运然后是三相微机继电保护测试仪HZ-702微机继电保护测试仪是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。
微机继电保护测试仪自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。
单机独立操作即已具有很强的功能，可进行大多数试验，联接电脑运行则具有更强大的操作功能。
体积小、精度高。
继电保护校验仪操作规程

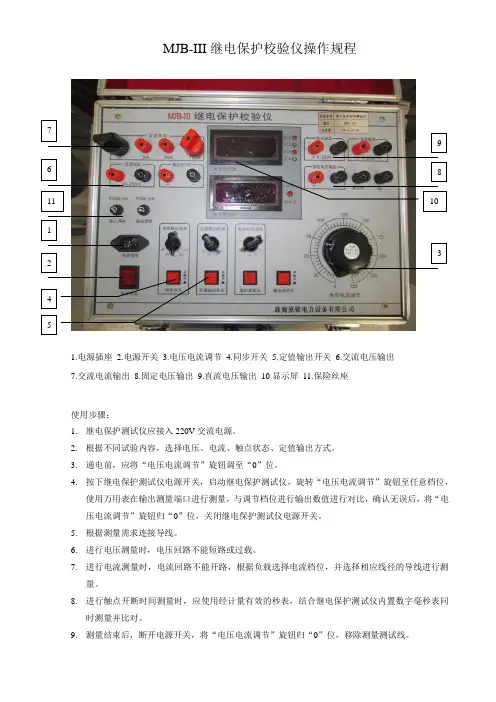

MJB-III 继电保护校验仪操作规程1.电源插座2.电源开关3.电压电流调节 4.同步开关 5.定值输出开关6.交流电压输出7.交流电流输出 8.固定电压输出 9.直流电压输出 10显示屏 11.保险丝座使用步骤：1. 继电保护测试仪应接入220V 交流电源。
2. 根据不同试验内容，选择电压、电流、触点状态、定值输出方式。
3. 通电前，应将“电压电流调节”旋钮调至“0”位。
4. 按下继电保护测试仪电源开关，启动继电保护测试仪，旋转“电压电流调节”旋钮至任意档位，使用万用表在输出测量端口进行测量，与调节档位进行输出数值进行对比，确认无误后，将“电压电流调节”旋钮归“0”位，关闭继电保护测试仪电源开关。
5. 根据测量需求连接导线。
6. 进行电压测量时，电压回路不能短路或过载。
7. 进行电流测量时，电流回路不能开路，根据负载选择电流档位，并选择相应线径的导线进行测量。
8. 进行触点开断时间测量时，应使用经计量有效的秒表，结合继电保护测试仪内置数字毫秒表同时测量并比对。
9. 测量结束后，断开电源开关，将“电压电流调节”旋钮归“0”位，移除测量测试线。
CJ2672耐压测试仪操作规程1.电源开关2.启动按键3.漏电选择按钮4.定时设置5.漏电流指示屏6.电压输出7.测试电压指示屏8.接地端子9.电压调节旋钮 使用步骤： 1. 接通电源：首先确定“电压调节”旋钮是否置于“0”位置，然后打开电源开关。
2. 设定测试电压范围：按下功能键中的电压选择键设定电压范围3KV 、5KV3.设定“漏电流”门限值：按下功能键的“预置、测试”键，调节电位器，“漏电流”表指示的值即是所设定值。
预置完毕，弹起此键，置于“测试” 4.设定定时时间：调节“定时”预置开关，此开关显示数字即为定时时间，如不需定时，可将“自动、手动”键设在“手动”位置。
5. 连接被测件：将测试线和被测件连接好6.按下“启动”开关，调节“电压调节”旋钮，缓慢升压到所需测试电压值。

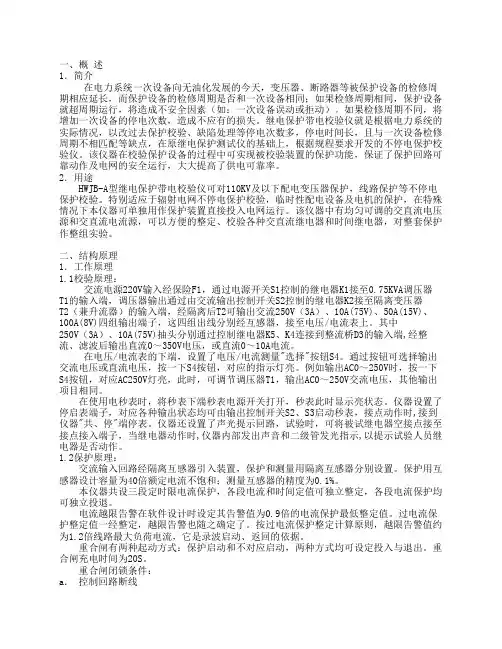

HWJB-A继电保护校验仪说明书
一、概 述1．简介在电力系统一次设备向无油化发展的今天，变压器、断路器等被保护设备的检修周期相应延长，而保护设备的检修周期是否和一次设备相同；如果检修周期相同，保护设备就超周期运行，将造成不安全因素（如：一次设备误动或拒动）。
如果检修周期不同，将增加一次设备的停电次数，造成不应有的损失。
继电保护带电校验仪就是根据电力系统的实际情况，以改过去保护校验、缺陷处理等停电次数多，停电时间长，且与一次设备检修周期不相匹配等缺点，在原继电保护测试仪的基础上，根据规程要求开发的不停电保护校验仪。
该仪器在校验保护设备的过程中可实现被校验装置的保护功能，保证了保护回路可靠动作及电网的安全运行，大大提高了供电可靠率。
2．用途HWJB-A型继电保护带电校验仪可对110KV及以下配电变压器保护，线路保护等不停电保护校验。
特别适应于辐射电网不停电保护校验，临时性配电设备及电机的保护，在特殊情况下本仪器可单独用作保护装置直接投入电网运行。
该仪器中有均匀可调的交直流电压源和交直流电流源，可以方便的整定、校验各种交直流继电器和时间继电器，对整套保护作整组实验。
二、结构原理1．工作原理1.1校验原理：交流电源220V输入经保险F1，通过电源开关S1控制的继电器K1接至0.75KVA调压器T1的输入端，调压器输出通过由交流输出控制开关S2控制的继电器K2接至隔离变压器T2（兼升流器）的输入端，经隔离后T2可输出交流250V（3A）、10A(75V)、50A(15V)、100A(8V)四组输出端子，这四组出线分别经互感器，接至电压/电流表上。
其中250V（3A）、10A(75V)抽头分别通过控制继电器K5、K4连接到整流桥D3的输入端,经整流、滤波后输出直流0～350V电压，或直流0～10A电流。
在电压/电流表的下端，设置了电压/电流测量"选择"按钮S4。
通过按钮可选择输出交流电压或直流电压，按一下S4按钮，对应的指示灯亮。
