松下BQ镍氢充电器原理
松下BQ-830充电器改造——完美方案探讨的总结自从发出“松下BQ-830充电器完美改造方案的探讨”帖子之后，两个半月来引起广大网友的关心与积极探讨，浏览数超过了一万，跟帖达到时240，网友的关注解决了很多疑难问题。
但对多数网友来说是只关心结果，不注重过程的，有网友说“看完了也乱了不知道咋改了”，是呀，毕竟那个240多层的高楼，很难看得一清二楚。
为此做个“注重结果”的阶段性总结。
修改后的原理图分为二张奉献给大家，这个图标明了各元件的功能，可能更容易看懂，但元件值却可能与你的不一样，但元件编号却是不会变的，这是批量生产的常见情况。
图中的波形图由网友Victor2002提供。
各元件的功能已经根据网友的讨论进行了修正，简洁的原理在图中白框中介绍，可放大后观看。
松下BQ-830充电器改造方案：以下方案是改进后的最终方案，请以此为准。
参考原理图可知在采用不同的工作模式时，主控芯片U1都会监测到，但U1对电路的充电参数控制只有停充一个，因此可以断定，U1对不同工作模式的监测主要用来修订停充的判决条件。
因此改进后的方案，尽量靠近原设计工作模式，修正缺陷时向原设计的意图靠拢，以获得最佳效果。
基本方案一：最简单实用适用于所有人。
方法：将D9短路，相当于原电路在USB下的工况。
这时可使用电压4.4V—6.5V电流500mA的任何电源适配器。
使用USB口充电的效果也大大改善。
其优点是简单实用。
在正面改造，焊点大不会操作失误，在背面改造甚至不用焊接，用裸铜线将D9两端緾在一起即可。
不用再担心损坏了充电器。
至于电源，相信我们淘汰下来的手机充电器大部分都符合上述电压电流条件。
关键是插头的匹配：使用原12V插口，可在电子零件商店购买合适的插头，替换手机电源适配器的插头。
如果你动手能力不强，建议使用USB延长线改装，一定记住要使用承插口（母）那端，由于USB口大，很容易焊接。
实测电源电压3.58V时充电总电流1.72A，折合2个电池时每个860MA12V电源：充电总电流2.64A 折合2个电池时每个1320MA6V电源：充电总电流2.06A 折合2个电池时每个1030MA可见适用电源的范围很大，我建议使用4.4-6.2V电流500mA的电源适配器，这样不背离原设计的USB工作模式。

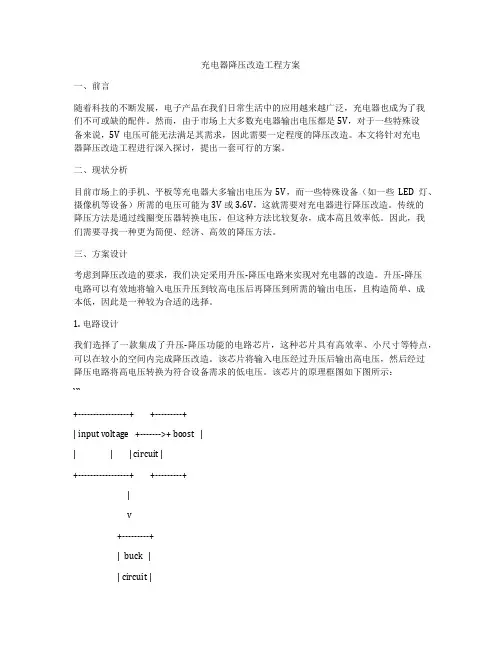

充电器降压改造工程方案
充电器降压改造工程方案一、前言随着科技的不断发展，电子产品在我们日常生活中的应用越来越广泛，充电器也成为了我们不可或缺的配件。
然而，由于市场上大多数充电器输出电压都是5V，对于一些特殊设备来说，5V电压可能无法满足其需求，因此需要一定程度的降压改造。
本文将针对充电器降压改造工程进行深入探讨，提出一套可行的方案。
二、现状分析目前市场上的手机、平板等充电器大多输出电压为5V，而一些特殊设备（如一些LED灯、摄像机等设备）所需的电压可能为3V或3.6V，这就需要对充电器进行降压改造。
传统的降压方法是通过线圈变压器转换电压，但这种方法比较复杂，成本高且效率低。
因此，我们需要寻找一种更为简便、经济、高效的降压方法。
三、方案设计考虑到降压改造的要求，我们决定采用升压-降压电路来实现对充电器的改造。
升压-降压电路可以有效地将输入电压升压到较高电压后再降压到所需的输出电压，且构造简单、成本低，因此是一种较为合适的选择。
1. 电路设计我们选择了一款集成了升压-降压功能的电路芯片，这种芯片具有高效率、小尺寸等特点，可以在较小的空间内完成降压改造。
该芯片将输入电压经过升压后输出高电压，然后经过降压电路将高电压转换为符合设备需求的低电压。
该芯片的原理框图如下图所示：```+-----------------+ +---------+| input voltage +------->+ boost || | | circuit |+-----------------+ +---------+|v+---------+| buck || circuit |+---------+|voutput voltage```2. 电路参数计算为了确定所需的元器件参数，需要进行一定的参数计算。
首先确定输入电压范围，选取合适的升压倍数，然后结合输出电压要求确定降压倍数，最后根据芯片数据手册进行参数计算，选取合适的电感、电容和二极管等元器件。

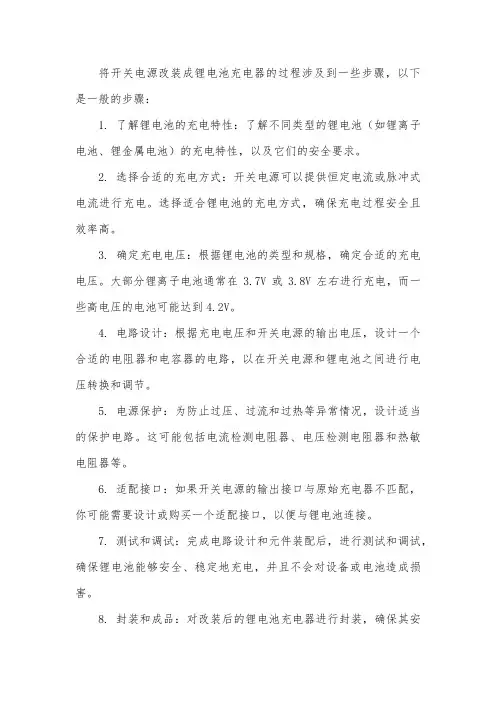

开关电源改装锂电池充电器的方法
将开关电源改装成锂电池充电器的过程涉及到一些步骤，以下是一般的步骤：
1. 了解锂电池的充电特性：了解不同类型的锂电池（如锂离子电池、锂金属电池）的充电特性，以及它们的安全要求。
2. 选择合适的充电方式：开关电源可以提供恒定电流或脉冲式电流进行充电。
选择适合锂电池的充电方式，确保充电过程安全且效率高。
3. 确定充电电压：根据锂电池的类型和规格，确定合适的充电电压。
大部分锂离子电池通常在3.7V或3.8V左右进行充电，而一些高电压的电池可能达到
4.2V。
4. 电路设计：根据充电电压和开关电源的输出电压，设计一个合适的电阻器和电容器的电路，以在开关电源和锂电池之间进行电压转换和调节。
5. 电源保护：为防止过压、过流和过热等异常情况，设计适当的保护电路。
这可能包括电流检测电阻器、电压检测电阻器和热敏电阻器等。
6. 适配接口：如果开关电源的输出接口与原始充电器不匹配，你可能需要设计或购买一个适配接口，以便与锂电池连接。
7. 测试和调试：完成电路设计和元件装配后，进行测试和调试，确保锂电池能够安全、稳定地充电，并且不会对设备或电池造成损害。
8. 封装和成品：对改装后的锂电池充电器进行封装，确保其安
全性，然后就可以作为一个独立的充电器使用了。
请注意，这些步骤只是一般性的指导，具体的改装过程可能因开关电源的具体规格和可用元件而有所不同。
在改装过程中，务必注意安全，遵循正确的操作规程，并确保使用的元件符合相关标准和要求。
如有需要，建议寻求专业人士的帮助。
松下BQ-830充电器的改造
松下BQ-830充电器的改造20元入手了一个松下BQ-830充电器，但这款电器设计上有些小缺陷。
于是自己动手改造一番。
松下BQ-830充电器是松下公司生产的一种专为镍氢充电电池设计的一种高档充电器，小小PCB板上竟有7个IC，做工较为精细，其原理是将外接5V 或12V直流电经内部开关电源转换输出为大电流脉冲电流，为镍氢电池进行脉冲充电，具有电池电量检测，充满自停，过热保护，并且4支电池各具有单独的充电和检测电路，为数码相机的镍氢电池充电之首选，但其内部由于设计上的缺陷被官方全部召回,现已流落到各个二手市场上，现在一般网上价格为20元左右，其实这款充电器经过简单的改造后，它的充电效果应该远好于市售的很多100-200元的国产充电器。
充电器设计上的缺陷主要有，充电电流太大，电池发热严重；温度保护值过高。
充电器的改造:（网络上方法）为了解决上面的问题,我经过多次试验得出了一个较好的改造方法,网上虽然有人对其改造过,但是他们只是注意了改小电流,没有注意基准电压!改造之一:减小电流(由于无法使充电器在后期自动减小电流,所以只能整体做一下修改).电流不能无限制的减小,经过我试验得出的最低值为2A(充电电流源电流,原始值为3.2A),改得过小无法正常工作(可能是一种保护,充一会儿就显示充满).方法:找到那个特大个的33毫欧电阻R46(R033)如下图,换上一个47毫欧的,可以找两个0.1欧的并联.推荐一个办法,把原来的电阻用钢刀刮成47毫欧的,刮几刀就要测一下电流(也可以用大电流欧姆定律法测得)改造之二:修改基准电压.很简单,找一个10K的电阻并接在R26上,此电阻位于USB接口旁边,电路板正面有一个小三极管及一个TL431,可以按下图所示两红点锡点上跨接,也可以试试看9.1K的电阻其它的改造方法采用修改采样电阻的方式,这是最关键的,网上已经有前人这样修改了.实践证明.这是最成功最有效果的方法.是找到R32的电阻.这是一个采样电阻,直接在上面并联一个合适的电阻.即可调整充电电流.甚至同时也降低了电池内阻的检测灵敏度,以至于垃圾也电池也可以识别.我一开始是先并联一个700欧的可调电位器,电位器上串接一个100欧的电阻.以免电位器旋转到底导致短路R32,首先测试的是拒冲的问题.手上的几个拒冲的电池,先把电位器调整到最大.放上去还是没有反应.然后逐减少电阻.每次旋转一次就重新放入电池.差不多调整到400多欧的时候.电池可以充电了.然后在充电的过程中增加电阻甚至断开电阻.充电保持.也就是说,先降低内阻检测灵敏度,当开始充电后.断开电路.就可以成功的为拒冲电池充电了.经过测试.只要电阻降低的100欧左右.甚至可以给南俘的碱电充电了.哈哈哈,不过最好不要这样.太危险了。
镍氢电池充电器资料
镍氢电池充电器资料（根据网络资料汇编）目录镍镉/镍氢充电电池的充电详细解释 (2)充电器深入分析 (4)一个优秀的镍氢镍镉充电器应该具备的条件 (7)NI‐MH电池充电后期的副反应阶段 (8)松下BQ830问题充电器的分析 (9)松下BQ‐830智能快速充电器测试报告 (10)松下BQ‐830充电器的改造:（网络上方法） (14)基准电压改造： (14)减小电流改造： (15)修改采样电阻： (19)修改热敏电阻： (20)增加指示灯： (20)三洋SANYO NC‐MQNO4C 充电器拆解及赏析 (22)sanyo三洋 NC‐MQS01 洋垃圾拆解 内部 (26)品胜快智充拆解评测 (37)充电器与电池之使用 (42)用什么充电器好+判断你的充电器类型 (43)2款充电器的对比 (44)极速充电器首选 SONY智能充电器 (53)DIY—自制高性能充电器 (55)17款智能充电器的优缺点比较 (58)关于充电器的推荐，我的建议：SONY BC‐CS2A (60)充电电池大伙都在用吧？来谈谈充电器吧 (61)镍镉/镍氢充电电池的充电详细解释充电是将充电电池恢复其原始容量的过程,为使电池达到长期使用的目的,必须通过适当的充电方法充电。
(1)快充电流： 1CmA(快充温度范围：0℃~40℃(32°F——104°F )．为了适当的控制快充，建议以0.5CmA~1CmA充电，超过1CmA充电可能会造成电池内压过高从而使电池安全阀开启，从而造成电池漏液．在开始充电时，当NTC(负温度系数热敏电阻)或其它温度检测元件检测电池温度低于0℃(32°F)或高于40℃(104°F)时，应进行涓流充电而不是快充．当以下所述(4)、(5)、(6), 及(11)达到预计标准时，停止充电.建议至少采取（5）（6）（7）中二项进行控制。
(2) 对于已过放电或深放电的电池，如果直接用大电流充电无法恢复电池的容量，需要先以小电流充电，等电压升高后再进行快充。
