康佳液晶平板电视维修经验
康佳LC-40BT20 无光栅
故障现象：无光栅,经查在开机瞬间工作,后很快停振,背光灯能点亮一下，说明CPU 工作
基本正常。
如果屏坏伴音及按键控制都应该是正常。
分析与处理：该机呈现故障不稳定,从按键无法控制且背光灯不亮及以上现像可以初步判断,该机屏及屏电路基本正常,且CPU 也已经工作. 重点应检查N401 的供电,复位,晶振电路,以及CPU 与N401 及程序存储器之间的通讯, 测N802 屏供电5V(三星屏)。
(N805)1.8V ,(N83 3)2.5V ,(N870)1.8V , (N803)3.3V ,(N830)5V 正常。
测CPU 的35 脚至N401 的F18
脚复位(高电平复位)由高电平变低电平属正常。
测量晶振Z301 其中一脚1.6V另一脚0V ,偏
离正常值,用万用表10V 档测晶振两脚间电压0V。
正常为正反测量都应有1V 左右电压,怀疑
晶振性能不良,更换后图声正常。
康佳LC32BT20故障维修
故障现象：黑屏，背光灯不亮
查电源12V 24V输出正常。
查数字板的F801一端有12V另外一端无12V.更换F801
后12V正常。
开机后屏幕亮但却是蓝屏无图无字符，按节目键换台可见光栅闪动并且有瞬间噪音。
说明CPU电路已正常工作。
为确定故障。
关掉蓝屏，发现屏幕上无雪花点，却是绿屏无
噪点状。
分析故障点应该在图像数字处理控制器上。
仔细查N401的供电，发现2.5v供电只
有 1.3V。
此电压时。
由12V经过L833(MP1410ES)稳压得到2.5V在由L835 L836供给
N401及其其他的外围电路。
跳开L835 L836再测N833 MP1410ES 3脚输出的2.5V仍低。
代换N833后故障排除。
因为N833输出的电压是给视频处理供电的。
由于供电不正常，所以引起无图像。
康佳液晶电视LC32BT20花屏
分析与检修：开机几乎看不到图像，字符也是花的，测各供电，发现N833的2．5 V输
出端只有1．4V明显偏低，于是更换N 8 3 3，开机图像正常，原本以为故障排除了，可是一
会儿故障又出现了，再测N 8 3 3输出的2．5 V又偏低了，难道N8 3 3又坏了，再更换一
新的N83 3(MPl4l0ES)，测其输出。
脚的对地阻值为500多欧，正常时为130欧左右，后
发现N 8 3 3的3脚连接的一只二极管VD 83 3有假焊迹象，补焊V D 8 3 3后，试机故障
排除。
康佳液晶电视LC32BT20无音
分析与检修：开机图像正常没声音，测XS 20 1的MUTE静音脚为0V，正常，测伴音处理块N201(MSP3463G)的总线、复位、供电等都正常，当测到N201的32脚CAPL—M脚时发现此脚电压为4．6V，正常时此脚电压随着声音的大小在2．8～4．2V之间变化，补焊N20 l的④脚与5 V电源间的电容C214(22UF)，开机，N20 l的32脚电压为3．8V，声音也正常了，为r避免故障再次出现，更换．新的电容。
(注：C 2 1 4不同程度漏电造成热机无音或音小等故障)
康佳液晶电视LC32BT20开机图像正常无音
首先测N201(MSP3463 G)各供电、总线、复位，发现N201的16脚复位脚为0V，正常时应为3．3 V，再测该脚对地电阻，发现它已对地短路，经目测发现N20 l的16脚外接滤波电容C047有明显裂痕，更换C047后，故障排除。
此资料来自：丁一家电网 http://ww
康佳液晶电视LC32BT20不开机，红灯亮
分析与检修：通电红灯亮不开机，一般情况下怀疑微处理电路这一块有问题，查供电3．3 v正常，更换程序存储器、数据存储器、CPU故障依旧，以前有碰到主芯片短路也会不开机，更换主芯片PX66后一切正常。
康佳液晶电视LC32BT20满屏竖线
分析与检修：初步怀疑是主芯片PX66有问题，检查供电一切正常，换晶体28．322MH z与主芯片PX66后故障依旧，更换j三，再怀疑程序存储器这边有问题，发现排阻RN406
到程序存储器之间有断线，把断线连接好后，开机故障排除。
康佳液晶电视LC32BT20图像就像水印一样慢慢变亮
分析与检修：看到此故障就怀疑主板坏了，歼盖用好主板一试，故障消失了，装上原主板再维修，判断此故障有可能出现在主芯片N401(PX66)附近，测N40 1供电正常，摸摸N40l 外表面也有温升，试代换一F Z301(28．322MHz)开机，一切正常，此晶振坏的频率很高，表现出的故障现象大多是花屏，无图，且这种故障是全屏幕的。
康佳液晶电视LC32BT20收不台
分析与检修：自动搜台时没有图像闪过，雪花点正常，放AV图像正常，此问题应该在高
频头到声表滤波器之间电路．检测高频头供电正常，自动搜台时，测高频头的2脚电压有
0．1 V～3 0 V变化，正常。
再检测高放AGC电压只有1 V，正常为4V左右，故障点可能
在C 1 3 l、C1 3 2、R 1 24之间电路。
最后检测是C l 32漏电，代换C I 3 2之后故障排除。
此资料来自：丁一家电网
康佳液晶电视LC32BT20无图像
分析与检修：开机发现该机没有图像。
但指示灯亮，打开后壳，用万用表测电源板1、2、3脚发现有5 V、3．3 V、1 2 V。
证明电源板是好的，故障还是在主板板，测F8 0 1两
边也是好的，测XS 607排插1、2、3脚没有电压，那怀疑B GA(视频处理器)没有工作，把
Z 3 0 1代换后，通电开机后图像正常，故障排除。
康佳液晶电视LC32BT20有声无图
分析与检修：试机发现屏幕上没有一点亮光，说明背光电路没有工作，仔细观察发现开机的瞬间背光灯闪都不闪一下。
拆机检查逆变器开关控制电压是高电平，说明数字板CPU
工作正常。
检查逆变器24V供电也正常。
确定故障部位就在逆变器上。
一般开机保护会出现屏幕上有亮光闪一下，而这台机根本看不到，可以判定逆变器上的电路没有正常工作过，或者是
供电没有正常供到。
先检测U100(OZ964)的5脚没有电压(正常为5 V)。
说明前级的供电开
关控制电路有问题，分析发现，U1 00的5脚供电是通过Q 1开关控制，U3稳压得到的。
检
测U 3的1脚没有电压，再检测Q 1的发射极也没有电压，电路中只有F 1接在前面，测F l
已经开路。
检查后极没有短路现象后，换上此保险电阻开机故障排除。
康佳液晶电视LC32BT20彩色不良(类似CRT受磁现象)，主色调以大片兰色和黄色为
主
分析与检修：怀疑晶振不良，代换后故障依旧。
分析可能软件问题，进工厂茱单按复位项后，关机，重新开机故障排除。
康佳：LC32BT20有图无音
分析：开机测静音控制 XS201 的6 脚电压为低电位正常，再查 N201 声音处理块各供
电脚、I2C 总线，各脚电压也正常，换 N201 故障依旧，说明是 N201 外围电路元件失效造
成，分析 N201 电路简单，可能是去耦电路元件失效造成故障，查只有 N201 的30 、31 、32 、34 脚外接去耦电容，更换到C211 时，声正常.。
康佳液晶电视维修——典型机芯故障检修要点
康佳液晶电视维修——典型机芯故障检修要点1 "AS"系列液晶电视.1.1 "AS"系列液晶电视命名方式及适用机型"AS" 系列液晶彩电是康佳集团在2006年推出的性价比较高的普及型产品, 产品线较全, 范围覆盖26--42英寸."AS" 系列液晶彩电指应用MSTA61510A+UOC3平台方案组成的机芯, 从外观上区别有"12" 系列和" 天弓28" 系列, 具体机型有LC26AS28、, LC37AS28、LC40AS28、LC42AS28、LC26AS12、LC32AS12、LC37AS12、等型号..1.2 "AS"系列机芯结构"AS"机芯由电源板、主机芯板、伴音功放板、按键板等组成..1.3 "AS"系列机芯电路简介"AS"系列液晶彩电主机芯板相当简洁,TV图像、伴音中频和视频、音频选择切换处理由TDA15063H1处理, 微处理器采用W79E632, 显示处理、格式变换由MST61510A负责.由于主机芯板上的芯片没有采用BGA封装, 所以降低了维修难度, 几乎主机芯板上的每个元器件损坏均能修复.输入信号包括: 一路RF信号输入, 两路AV输入, 一路S-Video输入, 一路VGA/输入,一路DVI输入,一路YCbCr输入."AS"系列液晶电视整机框图见图4-1-1.平板彩色电视机维修要点手册第4章康佳液晶彩色电视机典型机芯故障检修要点.1.4主机芯板信号流程及检修要点.主机芯板实物图解(见图电子转换开关和CU257可互换图4-1-2主机芯板实物图解平板彩色电视机维修要点手册.主机芯板信号流程"AS"系列液晶电视主机芯板电源流程分析"AS"系列液晶电视主机芯板电源分布如图4-1-3所示.图4-1-3 "AS"系列液晶电视主机芯板电源分布"AS"系列液晶电视主机芯板上的所有供电都是由电源板来提供的.电源板给主机芯板提供12.0V和5.0V两组电压.5.0V电压从XS805的3脚输出, 主要供给微处理器和数据存储器N002(24C16).需要注意, 不论机器处于正常开机状态还是待机状态,5.0V电压始终保持不变..0V电压从XS805的1脚输出,主要分为三组输出,向主机芯板各处提供相应的电压.第一组输出通过R811降压、D806稳压得到8.0V稳定的电压,给视、音频解码处理器的84脚供电,该电压主要给N401内部音频切换提供工作电源.第二组输出通过N800(MP1410ES)降压、稳压得到5.0V电压,向液晶显示屏提供工作电压(显示屏供电为5.0V),该组电压受微处理器N001的31脚高、低电平控制.正常工作时,的31脚发出4.1V高电平,N800的3脚输出5.0V电压;当机器处于待机时,N001的脚发出低电平,N800的3脚无电压输出.当然,显示屏供电为12.0V时,上面所述的N800等元器件不用安装,12V电压通过P沟道增强型MOSFET晶体管N802(9435)D极输出,12.电压经过L813滤波电感送往显示屏,同理,在待机时,N001的31脚发出低电平0V,通过控制N802的G极,使得N802的D极无电压输出,显示屏无电压供给而停止工作.第三组输出是整个主机芯板的主要供电组,也是一组受控电压,当机器处于正常开机状第4章康佳液晶彩色电视机典型机芯故障检修要点态或听伴音状态时,N001的3脚(开/关机)发出4.8V高电平,N801的3脚输出5.0V电压,向数字组件板的各个单元电路提供电压;反之,当机器处于待机状态时,N001的3脚送出低电平,使N801的5脚无电压输出.由于本组输出电压涉及面广泛,为了分析方便,将本组输出分为6条支路分别加以说明.第一支路输出经过L801滤波后,将5.0V电压送到视、音频解码处理器N401的47、60、、114脚,给N401(TV)处理电路提供稳定的5.0V电压.第二支路输出经过L803滤波后,将5.0V电压送到视、音频2输入和侧边视、音频输入选择切换开关N603的16脚, 和TV解码后的R、G、B信号与外界分量Y、Pb、Pr信号输入切换开关N600的16脚,该支路5.0V还送至数据存储器N400的8脚等电路.第三支路输出经过L800滤波后,将5.0V电压送到数据存储器N604的8脚和DVI格式存储器N601的8脚.第四条支路输出经过L804滤波后,将5.0V电压送往N803(3.3V)稳压块,得到的3.电压向视、音频解码N401的19、35、39、41、120、122、124、125脚供电.第五条支路输出经过N804(1.8V)稳压块得到1.8V电压,送往视、音频解码芯片的5、11、12、29、33、36、126脚,供N401的芯片核电路处理部分电压.第六条支路输出经过L802滤波后,分别将5.0V电压输送给3个稳压块输入端,经过.5V)、N805(3.3V)、N806(3.3V)三个稳压块得到相应的电压向主机芯板各部分电路供电.其中N808得到2.5V电压,主要给帧存储器N507、N508的各供电脚以及液晶显示处理器N504的DRAM 电路供电.N806得到3.3V电压分别给N504的DVI、ADC、等电路提供电源;N805得到3.3V 稳压又向N807(1.8V)稳压提供输入电压,得到1.8V电压主要给N504数字核等电路供电. "AS"系列液晶彩电伴音信号流程"AS"系列液晶彩电有多种输入接口:TV、AV1、S-Video、AV2、YPbPr(YCbCr)、PC/RGB、.其中AV1和S-Video输入共用一组音频接口,PC/RGB和DVl共用一组音频输入接口,五组音频信号先经过限幅钳位保护、阻抗匹配等电路均送入视、音频数字处理N401的不同输入端口,经过N401内部电路进行输入选择,模数变换,高/低音、平衡等音效处理后,再经过数模变换从三组不同的接口输出.为了分析方便,将伴音信号流程分为两个部分来叙述,第一部分为各组音频信号从不同的通路经过相应地处理送至N401;第二部分为所有输入音频输入信号送到N401以后,经过输入选择、音效处理后,从N401的三组不同的接口输出.下面对三组不同接口输出电路加以分析,伴音信号流程参见图4-1-4. :外界天线信号或有线电缆的同轴信号→V101预中放→放大输出到Z101伴音声表面波滤波器(选择不同的伴音中频,是由N401的3脚发出高低电平控制V102、V100的导通与截止来执行的),当接收NTSCM制信号时,N401的3脚发出3.2V高电平,使V102导通,V100截止,D100导通,IF中频信号从Z102的1和2脚平衡输入;当接收PALDK或I制信号时,的3脚发出零电平,V102截止,V100导通,D100截止,IF信号从Z102的1脚输入,经过的幅频特性选择后,将伴音中频信号平衡输出到N401的99、100脚,在N401内部进行QSS混频,AM解调,伴音PLL,立体声解码等音效处理后送往N401内部的音频输入选择电路.或S-Video:L、R音频信号从XS601的白、红插孔输入,经过D619、D620限幅钳位,R657、C607、C608、C610、C609、R639等元件阻抗匹配,耦合到N401的79和80脚.平板彩色电视机维修要点手册第4章康佳液晶彩色电视机典型机芯故障检修要点:L、R音频信号从XS602的白、红插孔输入,经过D622、D623限幅钳位,R663、、R658、C638、R665、R654、C633等元件阻抗匹配,滤波耦合到电子切换开关的6脚和10脚.N603电子切换开关用来选择机器侧面AV视、音频和机器后端AV2视、音频输入,大部分机器没有侧面AV输入,故N603的1脚处于高电平(3.3V),使得N603的脚、10脚与N603的7脚、9脚相连,然后直接送到N401的72、73脚.:L、R音频信号从XS607白、红插座输入,经D629、D630限幅钳位,、C604、R646、C603、R649、C601、R664、C602阻抗匹配,耦合送入N401的94、脚./RGB或DVI:L、R音频信号从XS604插座输入,经D627、D628限幅钳位,C625、R602、、C623、C620、R655、R632、C624等元件阻抗匹配,耦合到N401的76、75脚.各组音频信号送到N401相应脚位后,先进行信号输入选择、模数变换,然后进行音效处理、数模变换,得到音频信号分为三组输出.第一组音频从N401的92、93脚输出,经过C630、C640隔离耦合,然后经过C639、、R633、C600阻抗匹配送到XS601的红、白色插孔作为监听输出.第二组音频从N401的66、67脚输出,通过R429、C213、R426、C212等元件耦合隔离、阻抗匹配,送入耳机功放TDA1308的输入端6、2脚,经过TDA1308进行功率放大后,从它的7、1脚输出,经过C207、C215耦合,L202、C203、R214、L203、C206、R218滤波、阻抗匹配,输入到耳机插座XS616.第三组音频信号从N401的68、69脚输出,经过R206、R216、C214、C213、R211、R214、、C212等元件输入到TDA8946的9、12脚和6、8脚,经功率放大后,由TDA9846的、17、1、4脚组成正负、左右两组平衡输出扬声器.静音控制:本系列机器静音控制有以下几种.①按遥控器静音键静音:由微处理器N001的4脚发出4.6V高电平,使V202导通,截止,XS201的6脚得到4.6V高电平,TDA8946的10脚为4.6V高电平而静音.②插耳机输出时机器静音:插上耳机时,V201导通,V200截止,XS201的6脚高电平使TDA8946静音.③关机静噪:当关上电源开关或按遥控待机键时,各组电压都无输出,存储在C200电容上的电压通过R215向XS201的6脚提供高电平,使TDA8946处于静音.④转台或切换输入信号时静音:在换台或切换输入信号瞬间,由N401内部电路将音频信号切断,达到静噪的目的.⑤开机静音:刚开机时,由N001的4脚发出4.6V高电平,使V202导通,V200截止,的6脚高电平使TDA8946静音,直到CPU接收到图像信号才解除静音指令."AS"系列液晶电视图像信号流程从天线或有线电视进来的射频信号→N100高频调谐器输入端口→经过N100内部电路进行频道选择、本振、混频、放大得到38MHz(IF)图像中频信号,从11脚输出→V103预中放→图像声表面波滤波器Z101的1脚或2脚,选择不同的彩色制式信号,由N401的3脚高低电平来控制V103和V100的导通与截止,进而选择符合该制式的幅频特性曲线的中频信号→Z101的4、5脚平衡输出→N401的105、104脚,在N401内部进行中放、PLL解调等处理,得到CVBS全电视信号去参与视频信号输入选择切换.图像信号流程参见图4-1-5.平板彩色电视机维修要点手册第4章康佳液晶彩色电视机典型机芯故障检修要点视频信号→XS601黄色插孔(下排)→D618钳位限幅,R637、R660、C612、耦合、阻抗匹配→N401的81脚.视频信号→XS602黄色插孔→D621钳位限幅,R685、C626等元件耦合→侧AV和的视、音频切换开关N603的3脚,在N603的1脚控制作用下→从N603的4脚输出→的74脚.→XS614→R603、R600、C629、C606阻抗匹配、耦合,D614限幅钳位超级视频→N401的78脚;输入C→XS614→R604、R648、C631、C632阻抗匹配、耦合,D615限幅钳位→N401的77脚.→XS615的3脚→R609、R321、C637、C618阻抗匹配、滤波耦合,超级视频 D617限幅钳位→N401的71脚;输入(此路C→XS615的1脚→R618、R307、C641、C616阻抗匹配、耦合,一般不用) 限幅钳位→N401的70脚.高清分量YPbPr或隔行YCbCr:→XS602绿色插孔→C643、L609、D624钳位限幅,C648滤波耦合→V605等元器件组成的射随器放大、隔离→N600电子切换开关5脚;→XS602蓝色插孔→C627、L608滤波,D625钳位保护,C647耦合→V607等元件组成的射随器缓冲放大→输入到N600的11脚;→XS602红色插孔→C642、L607滤波,D626钳位保护,C646耦合→V606缓冲放大→N600的2脚./PC信号流程:→XS606的1脚→D611钳位保护,的25脚;→XS606的2脚→D612钳位保护,的23脚;、R681、R620、C649阻抗匹配、滤波→、R684、R629、C656阻抗匹配、滤波→→XS606的3脚→D613钳位保护,C675、R682、R630、C621阻抗匹配滤波→的20脚;→XS606的14脚→L621、D636、R670滤波钳位保护→N504的19脚;→XS606的13脚→L617、D635、R671滤波钳位保护→N504的18脚.信号流程:→XS605的2脚→D604钳位限幅→N504的207脚;→XS605的1脚→D602钳位限幅→N504的208脚;→XS605的10脚→D607钳位限幅→N504的2脚;→XS605的9脚→D605钳位限幅→N504的3脚;→XS605的18脚→D601钳位限幅→N504的5脚;→XS605的17脚→D606钳位限幅→N504的6脚;→XS605的23脚→D609钳位限幅→N504的8脚;→XS605的24脚→D608钳位限幅→N504的9脚;→XS605的7脚→D640→钳位限幅→N504的14脚;平板彩色电视机维修要点手册→XS605的6脚→D639钳位限幅→N504的15脚.由于信号源输入的格式不一样,故机器对它们的处理方式也不一样,AV1、AV2、S-Video1、、Tv这几种信号源先通过不同的路径送到N401, 在N401内部进行视频切换、解码、延时等处理后,从N401的42、43、44脚分别输出蓝、绿、红三基色信号,再经过R439、、C420、C409、C654、R438、C404、L400、C408、C653,R437、C427、L401、等元件滤波、耦合后, 送到V604、V603、V602等元器件组成的三组射随器隔离、放大,然后送往切换开关N600的10、6、3脚, 与高清分量YPbPr或隔行(YCbCr)送来的信号进行相切换, 从N600的4、7、9脚输出红、绿、蓝三基色信号, 再经过R513、C531、R516、、R518、C536等元件耦合到液晶显示处理器N504(MST61510A)的33、31、28脚,在N504内部和PC/RGB、DVI信号参与输入选择, 经过N504内部电路的A/D变换、视频处理,最终从N504的160～187脚以LVDS格式输出到显示屏..1.5检修流程及故障实例.检修流程(见图4-1-6～图图4-1-6三无故障检修思路第4章康佳液晶彩色电视机典型机芯故障检修要点图4-1-7有图无声检修思路图4-1-8图像不良检修流程.故障实例【例1】LC42AS28(配LG屏),无音分析与检修:此机功放静音电路为0V低电平有音,4.2V高电平无音,高电平静音控制.伴音输出控制插座XS201从左至右第2、4脚为恒电压3.6V,6脚为静音控制脚,有音时为0V,无音时为4.2V,有时无音为此处排插接触不良,如损坏应代换.出现故障时,一般为中放Ic、伴音切换IC、伴音控制二极管D201等元器件损坏引起,用万用表检测,发现异常应代换.平板彩色电视机维修要点手册【例2】LC26AS12(配奇美屏),不开机分析与检修: 经查XS805的三路电压正常, 供电为0V, 代换程序后,可开机,开机画面黄屏,有Tv信号,但图像颜色窜色,菜单底色为绿色,此现象为板/屏不配套造成, 此板在5V供电屏(如奇美、三星屏等)上使用时一切正常,无需改动,若在12V供电屏(如中华屏、LG屏等)上使用时, 需略作改动,屏线排插旁两个贴片位和R533, 配5V屏时,R534处贴0Ω贴片电阻,R533处空; 配12V屏时,R533处贴0Ω贴片电阻,R534处空,根据不同的配屏可灵活改动,消除故障.【例3】LC32AS28(配奇美屏),图像正常,但按键功能乱,遥控无作用分析与检修:经查电路板知按键、遥控信号由排插XS613、XS611输入后,经相关在路贴片电阻、电感后直接送入微处理器N001(W79E632A40P),有些为相关贴片元件虚焊、开路引起,将其补焊或更换可恢复正常,有些为微处理器N001损坏所致,代换后可恢复正常."AS"系列机的微处理器为W79E632A40P,一般26～37英寸的电视机可互相代用,40～英寸的电视机可互相代用,只是不同版本的程序配不同尺寸、不同配屏的主板时,图像显示格式不对,有些为图像有干扰或模糊不清,还有些为图像只占屏幕3/4大小或半屏显示,此现象属微处理器与主芯片、配屏不匹配所致.操作遥控器,打开工厂菜单,打开复位选项复位多次后,可使微处理器与主芯片配屏相吻合,一切恢复正常.【例4】 LC37AS28(配中华屏),三无分析与检修:此机拆下微处理器N001后开机,故障为三无,但经测各供电单元供电和屏供电均正常,装回微处理器(W79E632A40P)后开机一切正常.怀疑是双CPU控制,微处理器的内含CPU损坏失效后,由图/声处理器N401(TDA15063H1)的内含CPU对电源进行了控制.【例5】LC40AS28(配LG屏),彩色方块干扰分析与检修:开机后,有蓝屏,但卡通人、程序字符菜单及节目号均成矩形马赛克彩色干扰,且TV无图像,初步分析是图像显示输出控制单元有问题,清洗图像输出器后,试机无效,更换此块后,出现图像,但信号弱,无彩色,有雪花点干扰,且菜单仍有马赛克干扰,继续清洗图像存储器N507、N508和相关排阻后,菜单马赛克干扰消除,但图像仍无彩色,根据控制关系分析怀疑是软件数据出问题,同时更换微处理器W79E632和图/声处理器TDA15063H1的外挂数据存储器24C16后,一切恢复正常. 【例6】LC42AS28,无图像(显示无信号输入分析与检测:开机试机,在Tv状态下显示蓝屏无信号输入,1min后菜单操作迟钝,自动搜台为黑屏没有雪花点,然后接AV信号同样没有图像,用YPbPr分量信号图像正常,菜单操作同样迟钝.输入AV/TV信号没有图像,说明问题在视频/音频处理器N401(TDA15063HI)部分,菜单操作迟钝应该是N401本身工作不正常,引起外围存储器N400(24C16)数据不能正常读写.检查N401的供电, 发现84脚的8V供电为零, 查其外部R811和VD806、L805,发现R811已经开路,在检查后面电路没有短路的情况下,更换R811后整机正常.提示:在修机过程中发现多台AS系列机器具有同样的故障现象,都是R811开路,更换后正常,应该是该电阻功率小引起的.【例7】LC32AS28,有声无图分析与检修:通电观察,开机时有开机画面,随后变黑屏,细看屏幕发现屏上有图像暗影,经分析可能是逆变板保护,无背光源输出所引起的.5V、3.3V正常,怀疑是背光灯连接第4章康佳液晶彩色电视机典型机芯故障检修要点线接触不良,拔下再接好,开机故障依旧.再开机试机,背光灯亮时,发现屏幕有一处比别处的亮度暗一些,更换此处供电的逆变器换,通电开机,背光灯亮了,图像显示正常.【例8】 LC42AS28,蓝屏显示正常,几秒钟后显示"没有信号输入",大约30s后自动关机分析与检修:初步分析是由于TDA15063(N401)内部解码电路未能工作,没有信号送入后级驱动电路,导致CPU发出省电模式指示,引起自动关机.首先要做的是区分故障是在外部还是其内部,若想IC正常工作,电源供给是最基本也是最重要的条件.TDA15063有5V、3.3V、.8V、8V四组供电,分布情况如下:5V为47脚、60脚、82脚、114脚,3.3V为4脚、19脚、脚、47脚、120脚、122脚、124脚、125脚,1.8V为5脚、11脚、12脚、29脚、33脚、脚、126脚,8V为84脚.细致地检查后发现84脚电压为1.2V,低于正常值8V,由电路图可知是由12V经过R811(510Ω))降压再经D806(8V)稳压送入84脚, 实测R811一端为12V,而另一端为1.2V,关机测R811阻值发现其已开路,更换R811后图像正常,故障排除.小结:在准备更换类似TDA15063这样的大型芯片时,应该认真细致地检查其外部工作条件是否齐备,避免"滥杀无辜",造成不必要的成本损失【例9】LC26AS12,黑屏(指示灯亮分析与检测:测此机的电源输出电压正常,在检查的过程中发现N001(CPU)被换过,有一脚铜皮断了,飞线一根,由此判断故障点大致在CPU到屏驱动控制电路之间.首先检查的各供电脚的工作电压,正常,接着检查驱动控制电路,检查N504(MST61510)的供电,测的202脚和203脚,怀疑晶振坏了,导致N504(MST61510)没有工作.代换晶振,故障依旧.接着检测RP500排插的时候,表笔碰到第2、3脚短路,屏亮了,没有图像,关机重开还是黑屏,由此判断是RP500排阻的问题.测RP500排阻1、2、3、4脚的电压,5V、3.3V正常工作,表笔碰到RP500的2、3脚,一下给它一个低电位,让N504内部电路正常工作,屏亮了,关机后又变成高电位,由此重点检查RP500的供电.由电路图可知CPU(N001)的39脚提供3.3V电压,从电路图看出N001的39脚到RP500(330)只有一个穿心孔,测CPU的39脚电压3.3V到穿心孔正常,但到排阻电压不一样,说明穿心孔开路,从N1001的39脚飞一根线到穿心孔,开机故障排除.小结:修多层板,许多故障都是板材自身的原因,不小心就会误判元器件,维修时要认真检查电路,以免走弯路.但这台机器有可能是在换CPU(N001)升级时焊接不良造成的故障,把铜皮焊断了,所以焊接元器件也要认真.【例10】 LC32AS28,"三无",指示灯亮分析与检修:观察该机指示灯不亮,首先检查供电系统,电源板SB+5V正常,ON/OFF控制为0V属待机状态,12V、24V输出均为0V.接着检查CPU 系统,N001(W79E632)的44脚(5V)、脚(RESET)、20、21脚(时钟)均无问题,因待机指令和指示灯指令均由送出,代换N001后试机,可以开机,但字符很多都错乱,于是进工厂菜单进行复位,一切正常.注意:"AS"系列液晶电视更换N001必须进行工厂复位,否则不能正常工作.【例ll】LC32AS28,有字符无图,播放VGA信号正常分析与检修: 开机有字符无图, 在VGA 状态下图像正常, 说明故障在及其外围电路,测其各供电脚正常,怀疑N401坏,更换N401后故障依旧,再仔细测N401各脚电压,测到62脚时电压不对,只有0V,正常应有2.3V(用数字表测),检查N401外接电阻R520两端短路,拆下R520测量其阻值正常,焊上再测也正常,开机图声正常,此故障应为焊锡短路造成R520阻值为0,使N401的62脚对地短路.平板彩色电视机维修要点手册【例12】LC32AS28,无图像,蓝屏正常,字符显示花格分析与检修:开机无图,蓝屏正常,字符显示花格,初步分析为数据错乱,但换故障依旧.测各稳压块电压正常,而遥控也正常,说明故障在显示格式上.测N504的晶振、复位及各供电脚正常,准备试换N504,但再分析图像存储器电路不正常也会造成显示格式不对,测数据存储器N507、N508供电脚电压为0V,顺电路查2.5V供电通路,L510、L512与2.5V稳压器N808之间的电路开路,用导线将N808输出端与L510、L511连接,开机图声正常.【例l3】LC26AS12,开关机时"喀喀"异响,不能静音分析与检修:该机正常收看时声音正常,开关机时"喀喀"异响且不能静音,分析认为是静音电路故障.查阅图纸,该机静音电路由V200、V201、V202及其附属电路组成,静音指令由的4脚送出,检测该脚电位发现可以在0/5V 之间跳变,继续向下测量,发现的B极始终为0V,对地阻值为0Ω,认为V202的BE极短路,更换V202后整机恢复正常..2 "BT"系列液晶电视.2.1 "BT"系列液晶电视命名方式及适用机型"BT"系列液晶电视是康佳集团在2006年年底推出的高性价比的中高端产品,产品线齐全,尺寸覆盖26～52英寸."BT"系列液晶彩电指应用泰鼎公司SVP-PX66/LX66和微处理器方案组成的机芯,从外观区别有天使之湾曲线造型的"20"系列,如LC32BT20、LC32BT20GV、、LC37BT20GV、LC40BT20、LC42BT20、LC42BT20C、LC46BT20、LC47BT20DC、等;有双舞飞天造型的"26"红舞系列,如LC32BT26、LC37BT26、LC40BT26、、LC46BT26C、LC47BT26DC等;有锐丽"11"系列,如LC26BT11、LC26BT11GD、、LC32BT11GD、LC32BT11GD-D、LC32BT11NC、LC37BT11、LC40BT11、LC42BT11、等;有灵锐"19"系列,如LC26BT19、LC32BT19C、LC37BT19DC、LC42BT19DC、等;还有LC32BT29C、LC37BT29C、LC37BT29DC、LC42BT29DC、LC42BT29R等..2.2 "BT"系列机芯结构"BT"系列机芯由电源板、主机芯板、伴音功放板、按键板、遥控信号接收及指示灯板、带USB输入功能的USB视音频处理板、侧端AV输入板等构成..2.3 "BT"系列机芯电路简介"BT"系列液晶电视接口功能相当丰富,除了有普通射频、视频、S端子、YPbPr、输入端子之外, 还配有数字一线通HDMI输入接口,机器尾缀带字母"C"的还配有USB输入接口,机器尾缀带字母"R"的还具有刻录功能,可为多媒体用户提供更便利的服务."BT"系列液晶电视主板电路简洁.Tv高频、中频信号处理分别采用频率合成式高频头/3000和中频锁相环解调器TDA9885T等元器件组成的公司标准化电路;微处理器采用, 程序存储器采用华邦芯片W39L040AP, 图像处理采用泰鼎公司芯片/LX66,声音处理采用微科公司功能强大的MSP3463G等."BT"系列液晶电视整机框图见图4-2-1.第4章康佳液晶彩色电视机典型机芯故障检修要点平板彩色电视机维修要点手册.2.4主机芯板信号流程及检修要点."BT"系列机型主机芯板图解(见图图4-2-2 "BT"系列机型数字板图解第4章康佳液晶彩色电视机典型机芯故障检修要点.主机芯板信号流程射频信号的伴音流程电视射频信号是通过高频头AFT1/3000(N101)的75Ω同轴插座输入的,用以接收有线电视或天线来的射频(48～870MHz)信号,经高频调谐器的放大、变换后,由11脚输出, 经射随器V101, 分别加到声表面波滤波器N102(N9450M)和N103(K6274D),前者选通伴音中频(31.5MHz)信号,后者选通图像中频(38.0MHz)信号,分别输入到中频处理器TDA9885T(N104)的24、23脚(SIF2、SIF1)和1、2脚(VIF1、VIF2).伴音中频信号通过单基准QSS混频器取得,放大后由12脚输出,并经电容C216加到的50脚(ANA-INI+), 而其51脚(ANA-INl-)是输入信号的另一端,通过电容接地,如果该端断开或接地,则输入信号幅度明显下降.在这里MSP3463G是伴音信号处理器(N201),它既用于处理电视射频来的伴音信号,也处理由其他接口引入的声音信号.通过该芯片调频解调和相关处理后,由26脚和25脚分别输出左、右声道的伴音,即AL1、.此外, 由21脚和20脚输出左、右声道的伴音,即DACM-L、DACM-R,通过电容电阻分相,使左、右声道分成各一对输出,即DACM-L+/-、DACM-R+/-,并把它们送到音频功放TDA8946J(N202)的6脚、8脚(IN1+、IN1-)以及9脚、12脚(IN2-、IN2+), 并由1脚、4脚(OUT1+、OUT1-)以及14脚、17脚(OUT2+、OUT2-)输出左、右声道(伴音)到相应的扬声器.而由N201的26脚、25脚输出的左、右声道伴音,经XS6108插板向外输出,用作监听或录制伴音信号,此外,MSP3463G的18脚(DACA-L)和17脚输出的高品质伴音信号加到耳机放大器TDA1308,并由1脚输出左声道伴音,7脚输出右声道伴音,随后加到耳机插孔.图4-2-3所示为射频信号的伴音流程图.图4-2-3射频信号的伴音流程射频信号的图像流程电视射频信号是通过高频头AFT1/3000(N101)的75Ω同轴插座输入的,用以接收有线电视或天线来的射频(48～870MHz)信号,经高频调谐器的放大、变换后,由11脚输出,经射随器V101,分别加到声表面波滤波器N102(N9450M)和N103(K6274D),前者选通伴音中频(31.5MHz)信号,后者选通图像中频(38.0MHz)信号,分别输入到中频处理器TDA9885T(N104)的24、23脚(SIF2、SIF1)和1、2脚(VIF1、VIF2).平板彩色电视机维修要点手册由TDA9885T(N104)的17脚输出的CVBS信号经射随器(V102)加到视频处理器的Y4电极,首先在那里进行A/D变换,并进行10bit量化,所输出的红、绿、蓝数据信号进行解码、解交织,并通过标度设置和降噪、y校正以及扫描格式变换,变换成显示屏所需的逐行扫描形式,随后通过LVDS处理,用LVDS信号形式发送到显示屏,并从SVP-PX66(或SVP-LX66)的R14、A14脚输出TA1-/+,从B15、A15脚输出TB1-/+,从B16、A16脚输出TC1-/+,从B18、A18脚输出TD1-/+,从B19、A19脚输出TE1-/+以及从B17、A17脚输出像素时钟信号TCLK1-/+.必须注意到视频处理器或SVP-PX66)提供双路LVDS信号,以适应不同厂家和大小的显示屏,第二路信号由以下引脚输向显示屏模板,即B20、A20输出TA2-/+信号,D19、C20输出/+,E19、D20输出TC2-/+信号,G19、E20输出TD2-/+信号,H19、G20输出TE2-/信号,还有F19、F20引脚输出时钟信号TCLK2-/+.SVP-PX/LX66要完成图像处理、隔行和逐行变换、扫描格式变换、RGB信号变换成LVDS信号,为此需要利用不同存储器来存储图像的相关信号.考虑到电视机的整机运行,以及SVP-PX/LX66本身的运行,需外接微控制器M30300SAGP(N002)以及与其协配的程序存储器W39L040AP,用于存储图像的存储器采用DDR-SDRAM.DDR是双数据率,比传统的SDRAM的读写速率增加1倍,在这里采用2块HY5DU 281622ET-5芯片,并联使用,其内存可达到2x128Mbit.图4-2-4所示为射频信号的图像通道的流程.图4-2-4视频信号的图像流程其他图像信号输入通道流程输入→XS610(下黄色插TL)→R342、R343、C628阻抗匹配耦合→N605的11脚→的9脚→N401的Y10脚;输入→XS609黄色插孔→N605的10脚→N605的9脚→C309的耦合→N401的第4章康佳液晶彩色电视机典型机芯故障检修要点脚S-Video1输入;→XS617的3脚→R688、L607、C613、C612阻抗匹配耠合→N605的2脚→N605的脚→C307耦合→N401的Y6脚;→XS617的4脚→R687、L606、C615、C611阻抗匹配耦合→N605的5脚→N605的脚→C314耦合→N401的V9脚.输入:→XS609→N605的3脚→N605的4脚→C307耦合→N401的Y6脚;→XS609→N605的6脚→N605的7脚→C314耦合→N401的V9脚.输入:→XS611的2脚→VD650、R659、C301钳位、阻抗匹配、耦合→N401的V6脚;→XS611的4脚→VD651、R661、C302钳位、阻抗匹配、耦合→N401的W9脚;→XS611的6脚→VD652、R663、C303钳位、阻抗匹配、耦合→N401的Y8脚.输入:→XS611的9脚→R658、C647、VD647阻抗匹配、耦合、钳位→N606的2脚→的4脚→C304耦合→N401的W6;→XS611的11脚→R660、C633、VD648阻抗匹配、耦合、钳位→N606的5脚→的7脚→C305耦合→N401的Y9脚;→XS611的13脚→R622、C634、C649、VD649阻抗匹配、耦合、钳位→N606的脚→N606的9脚→C306耦合→N401的W8脚.带USB输入接口的机器将USB信号解码的分量信号送到XS614:。
名师论道康佳液晶电视35017517型四合一驱动板开关电源、背光电路分析与故障检修(下)
\J i r a道] N C•飞H I L U N D A O(上接4期）康佳液晶电榥35017517型四含一趣动tS 幵关电濂、背光电路分析与故障检修(下)g常见故障检修1.开机三无，待机指示灯不亮检查此类故障，应首先测量保险丝F911是否 熔断。
(1) 保险丝F911已熔断若F911已熔断，说明开关电源存在短路或严 重漏电故障，常见原因有：市电整流桥(VD901~ VD904)中某些二极管短路、300V滤波电容C901漏电、电源开关管V W901击穿等，可通过测量在 路电阻的方法来判断。
若开关管V W901击穿，则 需检查开关管S极所接的电流检测电阻R W908 是否烧毁，并检查尖峰吸收电路中的各元件有无 虚焊或损坏的现象，避免换上的新管再次被击穿。
(2) 保险丝F911未断若F911未断，可通电测量开关电源有无电压 输出。
若无电压输出，主要原因是幵关电源未工 作。
接下来测量开关管V W901 D极的+300V电压是否正常。
若幵关管的D极无电压或电压较 低，则检查市电输入和市电整流滤波电路中是否 有元器件开路，重点检查整流桥的四只二极管和 限流电阻R T901是否损坏。
若+300V电压正常，则检查电源控制芯片 FAN6755及外围元件。
测量FAN6755⑦脚(H V)有无启动电压，若无启动电压，检查启动电阻 R W905、R W906是否开路。
测量①脚(VINS)电压 是否正常，若该脚电压过低,一是检查市电取样检 测电路分压电阻是否变质或开路，滤波电容 C W904是否漏电，稳压管V D W904是否损坏；二□贺学金是检查由V966、N W966、V W930等组成的过压保 护电路，常见为稳压管VD963漏电、击穿。
同时注 意检查⑥脚(V D D)外接电容C W922是否短路，②脚（FB)外接光耦合器N W950、稳压管V D W907是否损坏，开关管S极所接的电流检测 电阻R W908是否烧毁或阻值增大。
康佳电视维修方法
面对电视使用出现故障的时候，该怎么排查原因和解决问题。
下面闪电家修就来介绍一下康佳电视常见故障原因分析，以及解决方法的内容。
一起来看康佳电视维修方法吧。
康佳电视常见故障康佳电视常见故障——三无，指示灯也不亮分析与检修：开机指示灯不亮，按压本机面板键及遥控器按键均不起作用，说明整机无法工作，分析原因，认为是电源异常所致。
首先测得机外电源适配器无12V输出，证明故障根源是因适配器损坏造成的整机不工作。
试用自已的维修电源调至12V，为液晶电视供电，开机一切正常，进一步说明，电视是正常的。
拆开电源适配器，目测电路板上电源模块已经炸裂，300V滤波电容表面塑封皮也已脱落，保险管已严重发黑。
在路测得300V起动电阻也已经开路。
用原装STR-G5653代换电源膜块，用100uF/400V电容代换300V滤波电容，用2A/250V保险管取代原损坏件，用两只180kΩ/0、5W阻燃电阻代替原起动电阻，再复测在路电阻，未见异常，通电前，在12V输出端接一只10Ω/15W线绕电阻作假负载，开机后，测得12V输出正常，说明电源已修复。
接通液晶电视后，图像、伴音恢复正常。
为了切实保护液晶电视不受过压侵害，建议在电源适配器保险管与300V整流桥堆之间加装一只360V的压敏电阻，可达到防止因过压而损坏电视机的目的。
康佳电视常见故障——图像、伴音、亮度问题分析与检修：根据图像、伴音、亮度经常性时有时无的现象分析，说明机内存在着严重的接触不良现象。
如果此类故障不根除，很容易导致LCD屏或背光灯提前老化或损坏。
首先测得电源适配器12V电压输出正常，拆开机壳，从电源管理器部位着手检查，当目测到12V连接插座J900时，发现三处引脚表面均有明显的氧化现象，接着将插座焊下，用钢锯片将表面刮净搪锡，装入电路板焊牢后，再用硅胶将其引脚部位涂抹一遍，以免受潮氧化，旧病复发。
经此处理后，电视再没发生此类故障。
康佳电视常见故障——观看时机内发出异味分析与检修：根据机内发出异味这一现象推断，说明机内温升过高，导致某些元器件表面有塑料封皮受热或元器件短路。
康佳电视黑屏处理方法
在的孩子几乎都没有见过黑白电视，他们接触得更多的是液晶电视、智能电视，是的，现在随着科技的发展，我们使用的家电越来越智能，科技含量越来越高，但是也不是完美的。
就比如康佳液晶电视，使用过康佳液晶电视的朋友们都反映康佳液晶电视总是黑屏，这是什么原因呢？遇到了我们该怎么处理呢？下面，一起来看看：
康佳电视黑屏处理方法—康佳电视黑屏原因
1、屏幕故障。
康佳液晶电视自身发生故障，表现为屏幕发暗，或者是直接黑屏、屏裂、白屏等；
2、高频板故障。
如果康佳液晶电视里的高频吧发生故障，出现的现象多为开机蓝屏无信号、图闪、搜台少、自动搜索不存台、跑台、图像雪；
3、电源板故障。
出现的现象是康佳液晶电视开机通电后，电源指示灯不亮，不显示图像或者没有声，无光栅黑屏、不定时
自动关机，或者灯闪不开机、机内有异味异响等故障；
4、高压板故障。
康佳液晶电视体内的高压电路发生故障，出现的现象为背光灯不亮(液晶屏不显示，屏幕发黑，不定时自动黑屏)；有时声音正常，遥控正常，但无图象，黑屏。
5、显示屏驱动板故障。
显示屏内的驱动电路板发生故障。
出现的现象为屏幕出现图像拉丝抖、图像偏色、白屏、图像不定时黑屏等不正常图像；屏幕显示故障(屏幕有光栅，横线，亮线、竖线等)；图象无法调节(亮度无法调节)；或者屏幕内有杂线，影响观看等。
快益修以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。

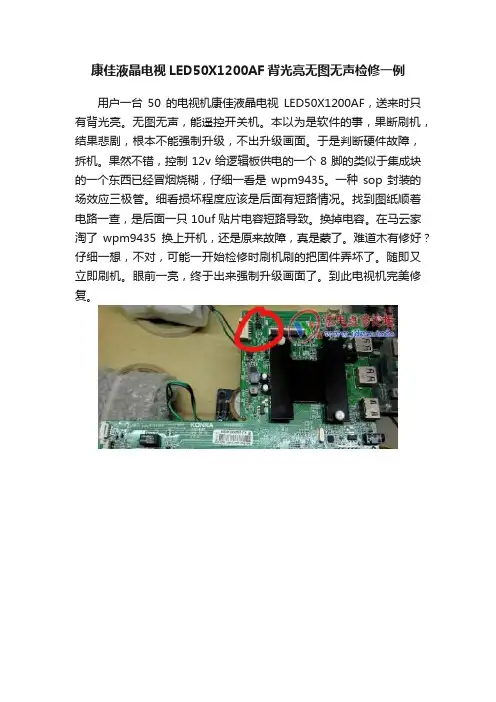

康佳液晶电视LED50X1200AF背光亮无图无声检修一例
