聚脲防水涂料施工工艺
种植屋面喷涂聚脲防水涂料施工工法
种植屋面喷涂聚脲防水涂料施工工法种植屋面喷涂聚脲防水涂料施工工法一、前言种植屋面是一种将植物种植在建筑屋面上的绿化方式，可以提供绿意，改善空气质量，增加建筑物的美观性和生态效益。
而种植屋面的防水是保证屋面长期稳定和植物生长的重要环节。
种植屋面喷涂聚脲防水涂料施工工法能够提供优良的防水效果，本文将对该工法进行详细介绍。
二、工法特点种植屋面喷涂聚脲防水涂料施工工法的主要特点如下：1. 高强度：聚脲防水涂料具有较高的抗拉强度和耐磨损性，能够有效抵抗建筑物震动和外界环境的影响。
2. 耐候性：该防水涂料具有优异的耐候性，能够适应各种气候条件下的变化，耐紫外线辐射和酸碱腐蚀。
3. 环保性：聚脲材料不含有害物质，不会对周围环境和植物造成污染，符合绿色环保要求。
4. 粘结性强：聚脲防水涂料能够与各种建筑材料形成牢固的结合，确保防水层的稳定性和可靠性。
5. 透气性好：防水涂料具有良好的透气性，能够保持空气流通，避免因湿气滞留而导致建筑物损坏。
三、适应范围种植屋面喷涂聚脲防水涂料适用于各种屋面类型和形状，包括平屋顶、斜屋顶和复杂屋面等。
它可以应用于商业建筑、住宅楼房、工业厂房等各种建筑类型，并且适用于不同的气候条件和环境。
四、工艺原理种植屋面喷涂聚脲防水涂料施工工法采用了以下技术措施：1. 前期准备工作：包括对屋面的清洁、修补和处理，确保屋面的平整和无明显的结构缺陷。
2. 基层处理：施工前需要对基层进行处理，如清除灰尘、油污等，涂刷粘结剂提高涂层粘结强度。
3. 涂刷防水涂料：采用喷涂方式将聚脲防水涂料均匀地喷涂在屋面上，并注意涂层的均匀性和厚度控制。
4. 罩面保护层：为了保护防水涂料，在喷涂施工后，可添加一层罩面保护层，增加防水层的耐磨性和耐久性。
5.种植层施工：在防水层施工完成后，可以进行种植层的施工，选择适合屋面生长的植物进行种植，并进行养护和维护。
五、施工工艺1. 清洁屋面：清除屋面上的杂物、垃圾和污垢。
2. 打磨基层：对屋面进行打磨，除去松动的部分。
喷涂聚脲防水工程施工方案
喷涂聚脲防水工程施工方案一、工程概况本工程为XXX项目，位于XXX地区，主要包括建筑物的地下室、屋顶、卫生间等部位的防水工程。
根据设计要求，本项目采用喷涂聚脲防水材料进行施工。
二、材料选择1. 喷涂聚脲防水材料：选用高品质的喷涂聚脲防水涂料，具有优异的防水性能、抗紫外线、耐老化、耐化学品性能，以及良好的附着力和伸缩性。
2. 辅助材料：包括底漆、界面剂、堵漏剂等，应符合相关规范要求。
三、施工准备1. 技术准备：根据设计文件和相关规范，编制详细的施工方案，组织技术交底，确保施工人员熟悉施工工艺和操作要求。
2. 施工现场准备：确保施工现场清洁、无障碍物，具备施工所需的电源、水源和通风条件。
3. 材料准备：提前采购足够的喷涂聚脲防水材料及其辅助材料，并进行验收，确保材料质量符合要求。
4. 施工设备准备：准备喷涂设备、搅拌设备、检测设备等，并确保设备正常运行。
四、施工工艺1. 基层处理：对基层进行清理、平整、打磨，确保基层表面干净、坚实、无油污、无浮尘。
对于基层的缺陷部位，应进行修补处理。
2. 涂刷底漆：在基层表面均匀涂刷底漆，增强防水涂料与基层的附着力。
底漆涂刷后应进行验收，确保无遗漏、无露底。
3. 喷涂聚脲防水层：将聚脲防水涂料按比例搅拌均匀，采用喷涂设备进行喷涂。
喷涂应均匀、连续，避免出现露点和空鼓现象。
涂层厚度应符合设计要求。
4. 界面处理：在聚脲防水层表面均匀涂刷界面剂，增强防水层的附着力和抗滑移性能。
5. 堵漏处理：对防水层上的穿墙孔、排水口等部位进行堵漏处理，确保防水层的连续性和完整性。
6. 验收：施工完成后，进行验收，确保防水层无破损、无露点、均匀一致，满足设计要求。
五、施工进度计划根据工程实际情况，制定合理的施工进度计划，确保施工过程中的各个环节按时完成。
六、质量保证措施1. 材料质量控制：材料验收合格后方可使用，确保材料质量符合要求。
2. 施工工艺控制：严格按照施工方案和操作规程进行施工，确保施工质量。
屋面高弹耐磨喷涂聚脲防水涂料施工工法
屋面高弹耐磨喷涂聚脲防水涂料施工工法屋面高弹耐磨喷涂聚脲防水涂料施工工法一、前言屋面防水对于建筑物的稳定性和使用寿命起着至关重要的作用。
而屋面高弹耐磨喷涂聚脲防水涂料是一种常用于屋面防水的施工工法。
本文将详细介绍该工法的工艺原理、施工工艺、质量控制、安全措施以及经济技术分析。
二、工法特点屋面高弹耐磨喷涂聚脲防水涂料具有以下特点：1. 高弹性：该工法采用的聚脲防水涂料具有良好的弹性，能适应建筑物由于温度变化引起的屋面收缩、伸长等变形。
2. 耐磨性强：聚脲防水涂料表面硬度高，能够抵抗各种外力的磨损，保护建筑物屋面不受物理损害。
3. 耐候性好：该涂料具有优异的耐候性，能够在阳光、雨水和紫外线的影响下长期保持稳定，不会出现老化、脱层等现象。
4. 施工方便：该工法的施工过程简单，不需要大量施工人员和机械设备，可以快速完成施工任务。
三、适应范围该工法适用于各类屋面的防水工程，特别适用于屋面面积较大、屋面结构变化较多的建筑物。
适用于民用住宅、商业建筑、公共建筑等各类建筑项目。
四、工艺原理屋面高弹耐磨喷涂聚脲防水涂料施工工法的理论依据和实际应用是基于以下技术措施：1. 基层处理：对屋面基层进行清洗、修补、除锈等处理，保证基层完好、干净，提高涂料的附着力和防水效果。
2. 防水层施工：采用专用的高弹性聚脲防水涂料，通过喷涂或刷涂的方式将涂料均匀覆盖在屋面上，形成连续、致密的防水层。
3. 防水层加固：根据实际情况，可以在防水层上适当添加植绒、增强网等材料，提高防水层的抗拉强度和耐磨性。
4. 防水层保护层施工：在防水层表面涂刷特殊的涂料，形成耐候、耐磨、耐侵蚀的保护层，提高防水层的使用寿命和防水效果。
五、施工工艺1. 基层处理：清洗屋面、修补裂缝、除锈等，确保基层平整、干净。
2. 防水层施工：将聚脲防水涂料按照规定比例搅拌均匀后，采用喷洒或刷涂的方式施工。
3.防水层加固：根据需求，在防水层表面铺设植绒、增强网等材料，并加固固定。
聚脲施工工艺

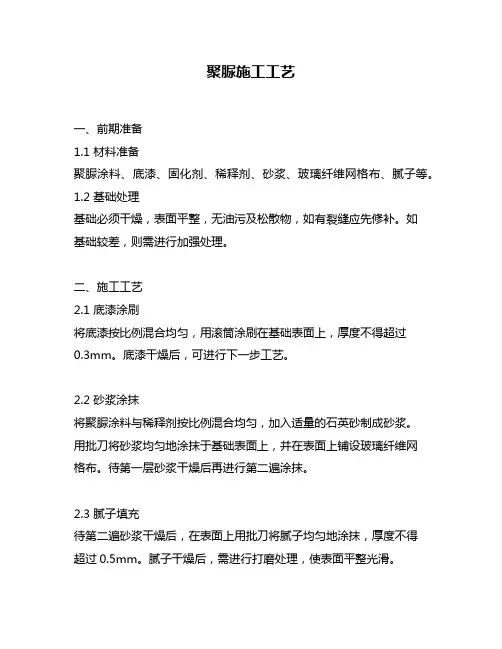

聚脲施工工艺一、前期准备1.1 材料准备聚脲涂料、底漆、固化剂、稀释剂、砂浆、玻璃纤维网格布、腻子等。
1.2 基础处理基础必须干燥，表面平整，无油污及松散物，如有裂缝应先修补。
如基础较差，则需进行加强处理。
二、施工工艺2.1 底漆涂刷将底漆按比例混合均匀，用滚筒涂刷在基础表面上，厚度不得超过0.3mm。
底漆干燥后，可进行下一步工艺。
2.2 砂浆涂抹将聚脲涂料与稀释剂按比例混合均匀，加入适量的石英砂制成砂浆。
用批刀将砂浆均匀地涂抹于基础表面上，并在表面上铺设玻璃纤维网格布。
待第一层砂浆干燥后再进行第二遍涂抹。
2.3 腻子填充待第二遍砂浆干燥后，在表面上用批刀将腻子均匀地涂抹，厚度不得超过0.5mm。
腻子干燥后，需进行打磨处理，使表面平整光滑。
2.4 聚脲涂料涂刷将聚脲涂料与固化剂按比例混合均匀后，用滚筒或喷枪将聚脲涂料均匀地涂刷在基础表面上。
第一遍干燥后再进行第二遍涂刷。
2.5 防滑处理如需要进行防滑处理，则可在第二遍聚脲涂料未干燥时，在表面撒上细石英砂，并在其干燥后用扫帚清理多余的细沙。
三、施工注意事项3.1 操作环境施工时环境温度应在5℃以上，湿度应控制在85%以下。
3.2 涂刷顺序底漆、砂浆、腻子、聚脲涂料的顺序不能颠倒。
3.3 施工厚度每道工艺的施工厚度应符合要求，过厚或过薄都会影响使用效果。
3.4 施工时间每道工艺的施工时间应控制在规定范围内，过早或过晚进行下一步工艺都会影响使用效果。
3.5 安全防护在施工时应做好安全防护措施，避免聚脲涂料对人体造成伤害。
3.6 清洁卫生施工过程中应及时清理干净涂刷工具和现场垃圾，保持环境整洁卫生。
四、验收标准4.1 外观质量聚脲涂料表面应平整光滑，无气泡、裂缝、麻点等缺陷。
4.2 厚度要求聚脲涂料的厚度应符合设计要求。
4.3 耐磨性能经过磨耗测试后，聚脲涂料表面不得出现剥落、起泡等现象。
聚脲防水涂料施工方案
聚脲防水涂料施工方案一、设备调试：1、喷涂设备接电检查。
喷涂设备需总电流60A现场电工应安全接电。
2、喷涂设备调试。
喷涂之前应将主机及附属设备进行调试，首先检查接电相位（正反转）、应正确，然后检查如下设备是否正常。
A、检查空气压缩机的油水分离器是否正常工作；B、喷涂主机的加热系统是否正常运转；C、输出气管与主机的气管连接是否正常；D、放出空气压缩机气缸中和油水分离器中的水，避免水随涂料喷出降低材料性能；E、检查原料温度是否在合理区间（21℃-45℃），如温度过低应将原料进行加热。
二、基层处理：首先检查基层表面（包括防护墙根部）是否平整、清洁、干燥或无明水、不得有空鼓、松动、蜂窝麻面、浮渣、浮土、脱模剂和油污。
如果有，应用溶剂、洗涤剂或其他方法除去基层表面的油污、沥青等杂物，然后用水冲洗并干燥。
其次，优选使用喷丸处理方法将混凝土表面处理并形成要求的粗糙度（0.4—0.7mm），同时采用具备同步清除浮浆及吸尘功能的设备，进行桥面混凝土的基层处理。
并且清理混凝土表面的松散、起窍部分最后，采用聚合物水泥砂浆、聚氨酯或环氧树脂砂浆、腻子膏或砂浆（强度不低于基层强度）抹平表面的凹陷、孔洞等基层缺陷，固化后磨平，用清洁、干燥的压缩空气或真空吸尘的方法除去基层表面的灰尘和杂物。
金属基层进行除锈处理。
三、基层底涂：采用滚涂或喷涂工艺基层处理剂施工，以提高功效，保证质量、减小损耗；对表面缺陷较多的部位铺以涂刷施工，使基层处理剂深入基材孔隙，容易达到拐角和空隙的部位。
四、喷涂防水层：1、基层处理剂施工完毕后，必须在基层处理剂固化前，喷涂聚脲弹性涂料，使聚脲弹性涂料与基层处理剂之间发生化学反应，产生化学结合力，严禁在基层处理剂固化后再喷涂聚脲防水涂料。
2、根据施工可操作性、施工时间情况确定喷涂方式，即：机械喷涂或人工喷涂。
一般原则为：以机械喷涂为主，以人工喷涂为辅。
雨全防水大面积喷涂时，宜采用机械喷涂方式；边角部位宜采用人工喷涂。
聚脲施工的步骤和技术
聚脲施工的步骤和技术聚脲施工是一种常用于建筑和工程中的技术，它能够有效地提供保护和防水效果。
在本文中，我们将深入探讨聚脲施工的步骤和技术，并分享一些我们对这个主题的观点和理解。
让我们来了解聚脲施工的基本步骤。
一般而言，聚脲施工包括以下几个关键步骤：1. 表面准备：在进行聚脲施工之前，必须对施工表面进行充分的准备工作。
这包括清洁表面，去除任何污垢、油漆和旧涂层，以确保聚脲能够与基材良好地粘结。
2. 底涂处理：在施工聚脲之前，需要对基材进行底涂处理。
这一步骤的目的是为了提供更好的附着力，并填充和密封基材表面的微小孔隙。
3. 聚脲施工：在完成底涂处理后，开始进行聚脲的施工。
聚脲通常以液体的形式施工，可以使用喷涂、刷涂或滚涂等方法。
在施工过程中，必须按照施工说明书的要求进行混合和搅拌，以确保聚脲的性能和质量。
4. 干燥和固化：施工完成后，聚脲需要经过一段时间的干燥和固化才能达到最佳效果。
这个过程的时间取决于聚脲的类型和环境条件，通常需要几小时到几天的时间。
除了以上的基本步骤，聚脲施工还包括一些额外的技术和注意事项：1. 温度和湿度控制：聚脲施工对温度和湿度有一定的要求。
通常来说，施工环境的温度应在特定的范围内，并且湿度应在可控制的范围内，以确保聚脲能够正常固化和形成有效的保护层。
2. 施工厚度控制：聚脲的施工厚度对其保护效果至关重要。
施工过程中，必须控制和监测施工厚度，以确保在不同区域和部位得到相应的施工厚度，避免聚脲层的质量和性能问题。
3. 检验和测试：在聚脲施工完成后，还需要进行检验和测试以确保其质量和符合预期的技术要求。
这些检验和测试可以包括聚脲层的厚度测试、附着力测试、耐磨性测试等，以验证聚脲的性能和质量。
从我们对聚脲施工步骤和技术的了解中，我们可以得出以下观点和理解：聚脲施工是一种有效的建筑防水技术，能提供可靠的保护和防水效果。
通过合理的施工步骤和技术，可以确保聚脲层的质量和性能。
温度和湿度的控制对于聚脲施工至关重要。
单组份聚脲防水施工方案
单组份聚脲防水施工方案一、施工前准备确认施工现场安全，设置警示标志，确保无关人员不得进入施工区域。
检查基面是否平整、干燥、无油污、无起砂、无裂缝等缺陷。
根据工程需要，准备适量的单组份聚脲防水涂料及相关施工工具。
安排专业施工人员进行操作，确保施工质量和安全。
二、基面处理对基面进行清扫，去除杂物、灰尘等。
对于不平整的基面，使用合适的找平材料进行找平处理。
确保基面干燥，如有潮湿区域，需进行干燥处理。
三、施工工具选择选择适合的滚筒、毛刷、搅拌器等施工工具。
检查施工工具是否完好，如有损坏应及时更换。
四、涂料配比与搅拌按照产品说明书中的要求，将单组份聚脲防水涂料与水按一定比例混合。
使用搅拌器充分搅拌均匀，确保涂料均匀无颗粒。
五、底层涂料涂抹使用滚筒或毛刷将涂料均匀涂抹于基面，确保涂层厚度均匀一致。
对于墙角、管道周围等细节部位，应使用毛刷进行细致涂抹。
六、玻璃纤维网格布铺设在底层涂料干燥后，铺设玻璃纤维网格布，增强防水层的抗拉强度。
确保网格布铺设平整、无皱褶，与涂料紧密贴合。
七、面层涂料涂抹在网格布铺设完成后，再次涂抹一层单组份聚脲防水涂料。
确保面层涂料均匀、无遗漏，与网格布紧密结合。
八、等待固化涂料涂抹完成后，需等待一段时间让防水层固化。
在固化期间，避免对防水层进行踩踏、重物压迫等操作。
九、验收与保养固化完成后，对防水层进行全面检查，确保无渗漏、无气泡等问题。
如发现问题，应及时进行修补。
防水层验收合格后，应进行保养，避免尖锐物体划伤、重物撞击等。
十、安全措施与注意事项施工过程中，应佩戴防护手套、口罩等个人防护用品。
避免在潮湿、高温或低温等恶劣环境下施工。
如不慎将涂料溅入眼睛或皮肤，应立即用清水冲洗，并及时就医。
施工完成后，应及时清理现场，保持环境整洁。
以上是单组份聚脲防水施工方案的主要内容，施工过程中应严格按照方案进行操作，确保施工质量和安全。
天冬聚脲防水涂料施工技术流程
天冬聚脲防水涂料施工技术流程标题：天冬聚脲防水涂料施工技术流程在建筑工程中，防水是至关重要的一环，它直接关系到建筑物的耐久性和安全性。
天冬聚脲防水涂料作为一种先进的防水材料，其施工技术流程显得尤为关键。
本文将深入探讨天冬聚脲防水涂料的施工技术流程，旨在为您提供全面、深入的理解。
**1. 引言**介绍天冬聚脲防水涂料的背景和应用领域。
解释为什么选择这种防水材料以及其在建筑工程中的重要性。
**2. 天冬聚脲防水涂料的特性**深入分析天冬聚脲防水涂料的特性，包括其耐候性、耐化学腐蚀性、附着力等。
这有助于理解为何这种涂料在防水中如此受欢迎。
**3. 施工前的准备工作**详细描述在施工天冬聚脲防水涂料之前需要进行的准备工作，包括基面处理、环境要求等。
这一步骤是确保施工顺利进行的基础。
**4. 施工步骤**a. *底涂处理*解释为什么底涂处理是施工过程中的第一步，以及如何选择合适的底涂材料。
强调底涂对涂层附着力的重要性。
b. *中涂施工*详细说明中涂的施工技术，包括涂刷、喷涂等方法。
讨论中涂层的作用和选择。
c. *面涂施工*探讨面涂施工的关键步骤，以及如何确保涂层的均匀性和密封性。
介绍可能遇到的常见问题和解决方法。
**5. 施工后的检验与维护**阐述在完成涂料施工后进行的质量检验步骤，以确保防水层的可靠性。
同时，提供防水涂料的定期维护建议，延长其使用寿命。
**6. 对比分析**与传统防水材料进行对比，分析天冬聚脲防水涂料的优势和劣势。
这有助于读者更好地理解选择这种防水涂料的合理性。
**7. 结论与展望**总结文章的主要观点和技术流程，展望天冬聚脲防水涂料在未来的发展方向。
强调其在建筑工程中的重要性，并对读者进行启发。
**我的观点和理解**天冬聚脲防水涂料作为一种先进的建筑材料，具有显著的优势，如XXX，但也需要注意XXX。
在施工过程中，XXX是关键步骤，对于保障防水效果至关重要。
总的来说，我认为在未来的建筑工程中，天冬聚脲防水涂料将扮演越来越重要的角色。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
聚脲防水涂料施工工艺 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N] 聚脲防水涂料施工工艺 “聚脲防水技术”是继高固体份涂料、水性涂料、光固化涂料、粉末涂料技术之后，在环保型涂料及涂装技术领域取得的又一重大技术突破。结合应用工程实践经验并参考国外最新资料，对该技术的施工设计及施工工艺进行了详细介绍。 对于像雕像、道具、标本等小型构件的施工设计及工艺，与大型构件（如混凝土、钢结构等）相比，较为简单一些，因此在这里不作详细讨论。本文以大面积大型构件为例，介绍了SPUA技术施工设计及工艺的基本原则。 施工前应仔细考察施工现场，提供一份详细的施工图纸，其中应包括：1、SPUA材料的选择及厚度；2、节点的具体处理方案；非节点的处理方案。
一、SPUA材料的选择及厚度 SPUA材料的选择及厚度根据不同的用途而确定。 表1以几个典型应用为例，列出所选材料的型号及参考厚度。
应用场合 储罐、防腐衬里 停车场、
屋面防水 运动场地 工厂车间地面、墙面 雕塑、EPS道具、标本 耐磨衬里 水上娱乐用浮萍、
滑道
所选材料类型 SPUA-101 SPUA-201 SPUA-402 SPUA-401 SPUA-402 SPUA-202 SPUA-501
厚度（mm） ~2 2~3 2~4 2~3 1~ 2~5 2~4
表1.典型应用的SPUA型号选择和参考厚度: 二、节点的处理方案 本文所说的节点包括以下几个方面 1.沟——如防水处理中的斜沟、天沟、反梁檐沟，防腐处理中的流道、溜槽等。
2.孔——如防水处理中的落水孔、过水孔，防腐处理中的出料孔等。
3.根——如烟囱、预埋管道贯穿件等突出物的根部。 4.边——SPUA涂层的收头部位。 5.角——平面与墙体转角处的阴角和阳角。 6.缝——防水处理中的变形缝，金属底材的接缝。 7.座——设备基座、拉线座。 以上部位是容易引起结构变形、温差变形、干缩变形的薄弱部位，必须要综合治理。我们充分利用SPUA材料的柔韧性来适应变形，用局部增强或补强（如使用密封胶和增强层）与整体施工相结合的方法，来提高其抵御开裂的能力，以下分别加以介绍。
沟槽的处理 沟槽是应力比较集中的地方，如果施工时处理不好，由于应力的作用会使涂层与底材脱离。因此沟槽的施工。要先在拐角处施工密封胶，然后做好增强层，最后施工SPUA材料。另外，在施工沟槽时，要注意涂层厚度要均匀，以免厚度不匀，造成坡度过小，从而使液体流动不畅，造成积液现象。
孔的处理 孔的处理方案按直径大小的不同有两种：1.当直径大于20cm时，为防止其周围的涂层因受力而造成脱落，应先在孔内刷涂底漆，其位置是从孔的顶部向下深入孔中10~15cm，然后调节喷枪角度，将SPUA涂料喷涂在底漆上；2当直径小于20cm时，在这种情况下，如果再按照1的方法施工，可能会使SPUA涂料进入孔内而造成堵塞，因此在施工前应用硬质材料将孔遮盖起来，以防涂料误入。施工后如SPUA材料与遮盖物粘连，应用美工刀将SPUA材料割断，切不可用力撕扯，以防将涂层破坏。
根的处理 根也是应力比较集中的地方，因此应采用局部增强的方法进行处理。根的结构分为贯穿件和非贯穿件两种，其处理方案是相同的，下面以贯穿件为例，来介绍其施工方案：首先在贯穿件与地面连接处施工密封胶，然后在密封胶上施工增强层，最后施工SPUA涂层。例如我公司在施工青岛海豚馆海豚表演池时（池内有进、排水管道），根据上述方法，在管道根部，然后喷涂SPUA材料。目前，已经过滤一年的户外使用，处理过的部位无起泡、脱落、开裂现象出现。
边的处理 如果喷涂SPUA是用来做储罐的衬里，其收头部位要高于液面最上端10~15cm。混凝土和金属底材的收头方式是不同的，下面分别加以说明。
混凝土底材收头的处理 混凝土底材的收头分为在平面收头和在墙面收头两种方式。
在平面收头，方法是在底材的边缘开一道V型槽，尺寸为宽、深各6mm，然后施工SPUA涂层。在车辆经常往来的地方，如停车场、货场，为防止收头部位的涂层因频繁受力而从V型槽中脱离出来，可将收头部位的涂层用角磨机修平，以减少其与车轮或者货物产生应力集中的几率，在立面上收头。在混凝土墙体内侧收头、在混凝土墙体外侧收头，处理方法与在平面上收头基本相同。对液体储罐来说，为防止液体进入底材与收头的连接处，造成底材与涂层脱落，在墙体内侧收头需要加一道密封胶，对于普通应用，在墙内侧收头不需要加密封胶。
金属底材的收头处理 金属的立面收头方式。普通应用的收头方式，只要把收头部位自然过渡到涂层表面就可以了。针对金属储罐的收头方式，方法是将末端收头用金属压条固定在墙上，固定部位及涂层末端用密封材料嵌缝封严，以防止储罐内的液体进入收头部位是涂层和底材脱离。平面的收头方式和混凝土的收头方式基本相同，区别在于金属底材开槽深度为。
拐角的处理 拐角一般为墙面与地面的连接处，根据施工要求可分为两种处理方式，一种SPUA涂层还要延伸到墙面上，如我们在建筑屋面防水施工时，在女儿墙与屋面连接处的拐角先施工一道密封胶，然后施工增强层，最后施工SPUA材料；另一种为SPUA涂层只施工地面。
缝的处理 变形缝 建筑物的变形缝，是为了防止建筑物因温差变形、不同沉降度和地震而造成变形和破坏而采取的缓冲方法。 变形缝可分为两种，一种是地面间的变形缝，另外一种是地面与墙面之间的变形缝，施工方法是先在变形缝内充添玻纤板，然后施工SPUA涂层，SPUA涂层要深入变形缝内大约25mm。待涂层固化后，将背衬材料塞入变形缝。在用柔性密封胶密封变形缝之前，打磨SPUA涂层表面，涂上一层附着力促进剂，然后施工密封胶，注意不要让密封胶把周围涂层弄脏。为防止密封材料的色泽污染接缝两侧SPUA层，影响美观性。可采用宽度为40-50mm压敏胶带临时粘贴在接缝两侧平面，以起到防污染作用。如我们在建筑屋面防水施工中，为固定背衬， 在变形缝内充添玻纤板(玻纤板的上部距屋面约25mm)后，将屋面至玻纤板这一部分底材处理后，刷涂一道底漆，喷涂SPUA材料后，将聚乙烯棒材背衬塞入变形逢(背衬的宽度要比施工SPUA材料后的变形缝宽出1-2mm，以防密封胶泄露)，最后施工密封胶。
金属底材连接缝 金属底材连接缝的处理所示。首先把定位螺栓和拐角处用密封胶平滑过度到底材上，施工底漆后，施工增强层，最后施工SPUA涂层。
座的处理 包括设备基座等，这些部位有定位螺栓等固定装置，其处理方法。首先把螺栓及座的根部用密封剂涂成图示形状，然后施工增强层，最后施工SPUA涂层。
非节点的处理 非节点的处理包括底材完好和底材有裂缝两种。如底材完好，施工底漆和密封剂后可直节施工SPUA涂层。如底材有裂缝，裂缝宽度大于3mm，应首先把裂缝口径凿宽，清扫干净，缝内尘土应吹净，嵌入堵缝料，施工增强层后，在施工SPUA涂层。
【施工工艺】
1、施工条件的确定 1.施工应在各种设备、柱子、管路、贯穿件的安装以及油漆施工之前进行。 2.保证环境和现场的条件适合于施工和材料的固化，底材表面的温度应高于露点温度5℃以上。 2、施工所需材料 1.所选用的喷涂SPUA材料； 2.密封胶； 3.底漆； 4.面漆（非必选项）； 5.堵缝料； 6.层间粘合剂； 7.防滑粒子（石英砂、橡胶粒子等）； 8.背衬材料（聚乙烯泡沫棒材等）； 9.增强层所需卷材（如玻璃纤维布、化纤无纺布、聚酯无纺布等）、涂料； 10.防污胶带。 3、施工工具 除GUSMER公司生产的H-3500、H-20/35主机及GX-7喷枪外，其余均为常用工具。 4、施工 底材处理 混凝土底材 （1）.新水泥底材应完全水化，干燥28天后，待水分充分挥发后才能进行施工，否则，其内部所积蓄的水分在受热后会挥发，导致涂层鼓泡。 （2）.用喷砂处理混凝土底材表面，使混凝土底材表面无油污、灰尘及碎裂的水泥块等杂质。 （3）.混凝土底材表面应保持干燥和完整。 （4）.收头部位按图纸要求进行处理。 底漆、堵孔料、密封胶的施工 （1）.施工配套底漆。不要让底漆弄脏或者堵死收头部位的槽式结构。金属底材一般不需要底漆，如果喷涂SPUA材料用来做衬里，则金属底材需要涂刷底漆。 （2）.用堵缝料填充底材上的孔洞，要堵实，否则，SPUA固化过程中所释放的热量会使孔洞中的空气膨胀，造成涂层鼓泡。 （3）.密封胶的施工。按施工图纸的要求施工密封胶；在施工根、孔、座、角等部位时，密封胶的剖面应该是一个直角边为5mm的直角三角形；施工其他部位时，按图纸要求过度下来就可以了。 增强层的施工 按图纸要求进行增强层的施工。增强层的具体施工是这样的；在前面所需工序施工后，在需要施工增强层的底材表面，用我公司所开 发的增强层专用涂料粘贴一条增强卷材，边缘要向外扩展50-60mm，厚度大约为1mm。 钢底材 （1）.检查：毛刺、焊渣、锈蚀、油污、开裂、旧漆膜。 （2）.表面处理：A.除油：溶剂、碱液、乳化、超声波。 B.除锈：喷砂（丸）、手工、机械。 （3）.涂刷底漆：用作外壁时经喷砂处理的可不刷底漆，若用作内壁则需刷涂底漆增强附着力。 （4）.喷涂聚脲。 （5）.检查：厚度、漏点、附着力。 材料的施工 尽量在增强层施工12小时内施工SPUA材料，如超过12小时，应打磨增强层，刷涂或喷涂一道层间粘合剂，20分钟后在施工SPUA涂层。施工SPUA涂层时，下一道要覆盖上一道的50%，俗称“压枪”，只有这样才能保证涂层均匀。 对于防滑要求较高的地方，可以在未干的涂层上人为造粒或手工铺撒防滑粒子（如橡胶粒、金刚砂等）。 人为造粒的集体操作是这样的：利用SPUA技术快速固化的原理，通过施工者对喷射角度和流量的控制，在最后一道涂层还没有完全固化前，在距离施工部位一定距离的地方，打开喷枪，让已混合雾化的喷涂料自由的降落施工部位上，从而形成一定大小的颗粒，得到具有粗糙的防滑颗粒表面，起到防滑和消光（主要用于影视、娱乐业及室内灯光球场等场合）作用。人为造粒时应该注意风
