宁晓凤计算机网络拓扑结构
计算机网络拓扑结构课件
混合型拓扑结构
“星-环”式混合 型拓扑
“星-总”式混合 型拓扑
混合拓扑是将上述某两 种单一拓扑结构混合起来, 取 两者的优点构成的拓扑结构。 常用的混合拓扑有两种, 一种 是由星型拓扑和环型拓扑混 合成的“星—环”式拓扑结 构；另一种则由星型拓扑和 总线型拓扑混合成的“星— 总”式拓扑结构。
网状拓扑
星型 拓扑结构
总线型 拓扑结构
环型 拓扑结构
其他型 拓扑结构
星型拓扑结构简介
定义
星型拓扑结构由中央 节点和通过点到点通 信链路连接到中央节 点的各个站点组成, 中央节点执行集中式 通信控制策略。因此, 星型又称集中型
星型拓扑网络采用的交 换方式有电路交换和报 文交换, 其中, 尤以电 路交换更为普遍。这种 结构一旦建立了通道连 接, 就可以无延迟地在 连通的两个站点之间传 送数据。
网状拓扑结构中, 由于节点之间有许多条 路径相连, 可以为数据流的传输选择最佳 路由, 从而避开有故障的部件或过忙的节 点。但是, 这种结构比较复杂, 成本也比 较高, 提供上述功能的网络协议也较复杂。 这种拓扑结构一般在可靠性要求高、不 计较成本的场合下使用, 例如, 军用网, 其 故障排除比较复杂, 不适宜常用不线方案。
总之, 一个网络拓扑结构, 应根据需求, 综合诸因素作出合适选择； 要整体磨合, 不能顾此失彼。
THANKS
常以单向为多见。
环型拓扑结构优点
增加或减少工作站时,
03
仅需作简单连接。
02
01
电缆长度短。环型 拓扑结构的网络所 需的电缆长度与总 线型拓扑结构网络 相似, 电缆长度比
较短。
可使用光纤作传输媒 体。光纤的传输速率 很高, 既适合环型拓 扑的单方向传输, 更 适合于双环的两个方
计算机网络拓扑结构

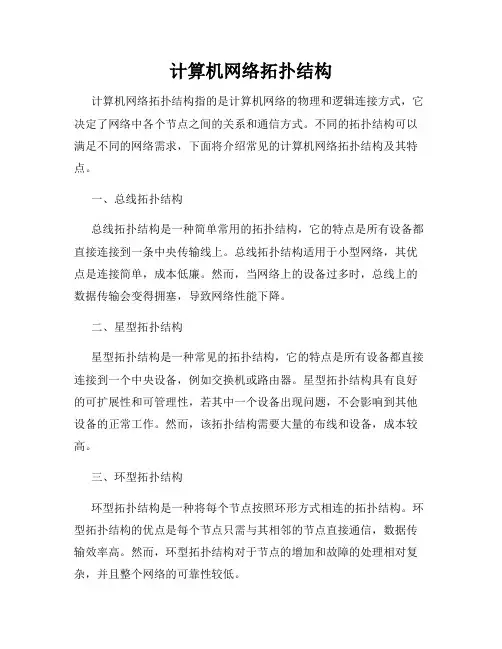

计算机网络拓扑结构计算机网络拓扑结构指的是计算机网络的物理和逻辑连接方式，它决定了网络中各个节点之间的关系和通信方式。
不同的拓扑结构可以满足不同的网络需求，下面将介绍常见的计算机网络拓扑结构及其特点。
一、总线拓扑结构总线拓扑结构是一种简单常用的拓扑结构，它的特点是所有设备都直接连接到一条中央传输线上。
总线拓扑结构适用于小型网络，其优点是连接简单，成本低廉。
然而，当网络上的设备过多时，总线上的数据传输会变得拥塞，导致网络性能下降。
二、星型拓扑结构星型拓扑结构是一种常见的拓扑结构，它的特点是所有设备都直接连接到一个中央设备，例如交换机或路由器。
星型拓扑结构具有良好的可扩展性和可管理性，若其中一个设备出现问题，不会影响到其他设备的正常工作。
然而，该拓扑结构需要大量的布线和设备，成本较高。
三、环型拓扑结构环型拓扑结构是一种将每个节点按照环形方式相连的拓扑结构。
环型拓扑结构的优点是每个节点只需与其相邻的节点直接通信，数据传输效率高。
然而，环型拓扑结构对于节点的增加和故障的处理相对复杂，并且整个网络的可靠性较低。
四、树型拓扑结构树型拓扑结构是一种层次化的拓扑结构，其中一个或多个根节点连接到多个子节点。
树型拓扑结构具有良好的可扩展性和可管理性，适合用于大型企业网络。
然而，该拓扑结构中的故障节点可能导致整个分支无法正常通信。
五、混合拓扑结构混合拓扑结构是将多种拓扑结构的优点进行组合形成的一种网络结构。
例如，星型拓扑结构与总线拓扑结构的结合，可以在保持简单连接的同时提高网络性能。
混合拓扑结构可以根据实际需求进行灵活调整和配置。
总结：计算机网络拓扑结构根据实际需求和规模选择不同的布局方式。
总线拓扑结构适用于小型网络，星型拓扑结构具有可扩展性和可管理性，环型拓扑结构具有高效的数据传输方式，树型拓扑结构适合大型企业网络，混合拓扑结构可以优化网络性能。
选择合适的拓扑结构可以提高网络的性能和可靠性，满足不同的通信需求。
计算机网络拓扑结构
计算机网络拓扑结构计算机网络拓扑结构什么是计算机网络拓扑结构？计算机网络拓扑结构指的是计算机网络中各个节点（主机、路由器等）之间物理连接的布局形式。
它是计算机网络的基础架构，决定了网络中数据传输的路径和方式。
常见的计算机网络拓扑结构有总线型、星型、环型、树型和网状型等。
常见的计算机网络拓扑结构1. 总线型拓扑结构总线型拓扑结构是指将所有计算机节点连接到一根中央传输线（总线）上的布局方式。
所有计算机节点都共享该总线，并通过总线进行数据传输。
每个节点在数据传输过程中都会监听总线上的信号，当发现自己的地质时，就会接收数据。
这种结构简单、易于实现和维护，并且适用于小型网络。
总线型拓扑结构的优点是成本低廉，只需要一条总线和适配器即可完成连接，同时易于添加或移除节点。
然而，当多个节点同时发送数据时会产生冲突，降低网络性能；而且总线是单点故障，一旦总线断开，整个网络将无法正常工作。
2. 星型拓扑结构星型拓扑结构是指所有计算机节点通过独立的链路与中央节点（通常是交换机或集线器）相连的布局方式。
中央节点负责转发数据包，实现节点之间的通信。
每个节点之间的通信都需要经过中央节点，节点之间没有直接通信。
星型拓扑结构的优点是易于扩展和维护，如果一个节点出现问题，不会影响其他节点的工作。
同时，由于中央节点的存在，可以灵活地管理和控制网络。
然而，星型拓扑结构的缺点是依赖于中央节点，一旦中央节点出现故障，整个网络将无法正常工作。
3. 环型拓扑结构环型拓扑结构是指计算机节点按照环状连接的布局方式，每个节点都与相邻的节点直接相连，形成一个环状的网络结构。
数据在环上循环传输，每个节点都可以接收到经过它的数据包，并将目标地质与自身地质进行比对，如果目标地质与自身地质匹配，则接收数据。
环型拓扑结构的优点是节点之间的通信效率高，每个节点都可以接收数据，并且没有单点故障。
然而，环型拓扑结构的缺点是连接数随着节点数的增加呈线性增长，成本较高。
什么是计算机网络拓扑结构请介绍几种常见的拓扑结构
什么是计算机网络拓扑结构请介绍几种常见的拓扑结构计算机网络拓扑结构是指在计算机网络中，各个节点（计算机、服务器等）之间连接的模式或布局。
不同的拓扑结构决定了网络中数据的传输方式和路径。
下面将介绍几种常见的计算机网络拓扑结构。
一、星形拓扑结构星形拓扑结构是最常见的一种拓扑结构，它以中心节点为核心，其他所有节点都与中心节点直接相连。
中心节点通常是一个集线器或交换机，而其他节点则通过线缆与中心节点相连接。
当一个节点需要发送数据时，数据会经过中心节点传输到目标节点。
星形拓扑结构具有良好的可扩展性和管理性，但是中心节点也成为了整个网络的单点故障。
二、总线拓扑结构总线拓扑结构中，所有节点都通过一根共享的传输线连接在一起。
这根传输线被称为总线。
每个节点上的数据传输会在总线上传输，然后被目标节点接收。
总线拓扑结构简单、易于实施，但是当总线传输线出现问题时，整个网络将会受到影响。
三、环形拓扑结构环形拓扑结构中，每个节点都与相邻节点相连，形成一个闭合的环。
当一个节点要发送数据时，数据会沿着环的路径传输到目标节点。
环形拓扑结构具有较好的传输效率和可靠性，但是如果环中某个节点发生故障，整个环将被打断。
四、网状拓扑结构网状拓扑结构中，每个节点都与其他节点相连，形成一个多对多的连接。
网状拓扑结构可以提供多个备用路径，当某个节点或路径发生故障时，数据可以通过其他路径传输。
这使得网状拓扑结构具有较高的可靠性和冗余性，但是同时也增加了网络的复杂性和成本。
五、树状拓扑结构树状拓扑结构是一种层次结构，类似于自然界中的树。
树状拓扑结构由一个根节点和若干子节点组成。
每个子节点可以有自己的子节点，形成多层次的连接结构。
树状拓扑结构可以提供分级的网络管理和控制，但是也存在单点故障的风险。
六、混合拓扑结构混合拓扑结构是多种拓扑结构的组合，通过将不同的拓扑结构相互连接而形成。
例如，可以将多个星形或总线拓扑结构相连，形成更大规模的网络。
混合拓扑结构可以兼具各种拓扑结构的优点，但是也会继承各种拓扑结构的缺点。
宁晓凤-计算机网络拓扑结构教案
课题：计算机网络的拓扑结构的具体物理特性，而抽象出节点之间的关系加以研究。
学生自主学习：让学生自己看书上P22-27内容回答教师总结：各种各样的连接方法可以概括为一下几种：基本拓扑构型有四类：星型、环型、总线型其他拓扑结构形：树状、网状等二、基本拓扑结构星形拓扑结构1．定义：星型拓扑结构是由中心结点和通过点对点链路连接到中心结点的各站点组成集线器星型拓扑结构的中心结点是主结点，它接收各分散站点的信息再转发给相应的站点。
目前这种星型拓扑结构几乎是Ethernet双绞线网络专用的。
这种星型拓扑结构的中心结点是由集线器或者是交换机来承担的2．特点：星型拓扑结构的优点：1.由于每个设备都用一根线路和中心结点相连，如果这根线路损坏，或与之相连的工作站出现故障时，在星型拓扑结构中，不会对整个网络造成大的影响，而仅会影响该工作站。
2.网络的扩展容易。
3.控制和诊断方便。
4.访问协议简单。
星型拓扑结构也存在着缺点：1.过分依赖中心结点。
2.成本高。
总线拓扑结构1．定义：总线拓扑结构采用单根传输线作为传输介质，所有站点都通过相应的硬件接口直接连接到传输介质上，或称总线上。
任何一个站点发送的信号都可以沿着介质双向传播，而且能被其他所有站接收（广播方式）。
2．特点：总线拓扑的优点：1.电缆长度短，容易布线2.可靠性高；总线型拓扑结构简单，而且又是无源元件3.易于扩充；总线拓扑的缺点：1.故障诊断困难；由于总线拓扑的网络不是集中控制，故障检测需在网络上各个站点进行2.故障隔离困难；在星型拓扑结构中，一旦检查出哪个站点出故障，只需简单地把连接拆除即可。
而在总线型拓扑结构中，如果某个站点发生故障，则需将该站点从总线上拆除，如传输介质故障，则整个这段总线要切断和变换。
3.中继器配置；4.站点必须是智能的环状拓扑结构1.定义环形网中各结点通过环路接口连在一条首尾相连的闭合环形通信线路中，就是把每台PC连接起来，数据沿着环依次通过每台PC 直接到达目的地，环路上任何结点均可以请求发送信息。
计算机网络拓扑结构
计算机网络拓扑结构计算机网络拓扑结构指的是计算机网络中各个节点之间的连接方式和形态。
不同的拓扑结构决定了计算机网络中数据传输的路径和方式，对网络的性能和可靠性有很大的影响。
常见的计算机网络拓扑结构有以下几种：1. 总线型拓扑结构总线型拓扑结构是一种简单而常见的网络连接方式。
在总线型拓扑结构中，所有的计算机都通过一根公共的传输线（总线）连接在一起。
当其中一台计算机发送数据时，数据会在总线播，其他计算机可以通过监听总线上的数据来接收消息。
总线型拓扑结构的优点是简单直接，成本较低。
由于所有计算机共享同一条总线，当有多个计算机发送数据时，会产生冲突，降低网络的效率。
一条总线的故障也会导致整个网络中断。
2. 星型拓扑结构星型拓扑结构以一个核心交换机或集线器为中心，将所有计算机连接在这个中心设备上。
每个计算机都与中心设备直接相连，通过中心设备进行数据通信。
星型拓扑结构的优点是易于管理和扩展。
每个计算机之间的连接都是独立的，故障不会影响整个网络的运行。
在星型拓扑中，中心设备成为了单点故障，一旦中心设备发生故障，整个网络将无法正常工作。
3. 环型拓扑结构环型拓扑结构中，计算机节点通过一个闭合的环路相连。
每个计算机都与相邻的计算机相连，将数据通过环路传输。
环型拓扑结构的优点是具有较好的可靠性，当某个节点故障时，数据可以通过其他路径绕过故障点继续传输。
环型拓扑结构中的数据只能在环路上循环传播，没有直接连接其他计算机的方式，限制了网络的扩展性和灵活性。
4. 树型拓扑结构树型拓扑结构是一种层次化的网络连接方式。
在树型拓扑结构中，计算机节点以树状结构相连，每个节点连接多个子节点，最终连接到一个根节点。
树型拓扑结构的优点是可扩展性强，可以方便地增加或减少计算机节点。
故障某个分支上的节点也不会影响其他分支的正常工作。
树型拓扑结构对根节点的可靠性要求较高，一旦根节点发生故障，整个网络将无法正常工作。
除了上述几种常见的拓扑结构外，还有其他的一些拓扑结构，如混合拓扑结构、Mesh拓扑结构等。
了解计算机网络拓扑结构和传输介质
了解计算机网络拓扑结构和传输介质计算机网络拓扑结构和传输介质是计算机网络中的重要概念。
通过了解不同的拓扑结构和传输介质，可以帮助我们更好地理解和设计计算机网络。
本文将从基本概念入手，介绍计算机网络拓扑结构和传输介质的相关知识。
一、计算机网络拓扑结构的基本概念计算机网络拓扑结构是指计算机网络中各个节点之间连接方式的排列形式。
常见的拓扑结构有总线型、星型、环型、网状和树型等。
1. 总线型拓扑结构总线型拓扑结构是指将所有计算机节点连接在同一条传输线上的结构，所有节点共享同一条传输介质。
总线型拓扑结构简单、成本低廉，但当传输介质出现故障时，整个网络可能会瘫痪。
2. 星型拓扑结构星型拓扑结构是指将所有计算机节点连接到一个中心设备（如交换机）上的结构，所有节点通过该中心设备进行数据传输。
星型拓扑结构易于管理和维护，但中心设备故障会影响整个网络的通信。
3. 环型拓扑结构环型拓扑结构是指将计算机节点按环形连接的结构，每个节点将数据传输给其相邻的节点，最终将数据传输到目标节点。
环型拓扑结构具有良好的传输性能，但其中一个节点故障会导致整个环路中断。
4. 网状拓扑结构网状拓扑结构是指将各个计算机节点直接相连的结构，节点之间通过多条路径进行数据传输，具有较高的冗余度和可靠性。
网状拓扑结构适用于大规模网络，但其维护和管理较为复杂。
5. 树型拓扑结构树型拓扑结构是指将计算机节点按层次结构连接的结构，具有清晰的层次关系和良好的扩展性。
树型拓扑结构适用于大规模的计算机网络，但其中一个节点故障可能会影响整个分支。
二、传输介质的分类和特点传输介质是指在计算机网络中用于传输数据信号的物理媒介，常见的传输介质有双绞线、同轴电缆、光纤和无线信道等。
1. 双绞线双绞线是一种将两根绝缘电缆以一定的扭转方式绞合在一起的传输介质。
双绞线分为屏蔽双绞线和非屏蔽双绞线，具有成本低廉、使用方便等特点，适用于局域网和电话线路等场景。
2. 同轴电缆同轴电缆是一种由内部导体、绝缘层、外部导体和外部绝缘层组成的传输介质。
计算机网络拓扑结构设计
计算机网络拓扑结构设计计算机网络拓扑结构是指网络中各个节点之间连接的方式和布局。
不同的拓扑结构对网络的性能、可靠性和扩展性有着重要影响。
合理的拓扑结构设计能够提高网络的性能和效率，提供稳定可靠的网络连接和通信。
本文将就计算机网络拓扑结构的设计进行探讨。
一、总线型拓扑结构总线型拓扑结构是指所有节点都连接在一条总线上的网络布局方式。
总线型拓扑结构简单明了，易于布线和扩展，但是存在单点故障的风险。
根据实际网络需求，我们可以利用总线型拓扑结构设计一个小型局域网。
首先，选择一条高质量的总线作为主干，将所有计算机节点连接到总线上。
节点之间可以通过中继器进行数据传输和通信。
为了提高拓扑结构的可靠性，我们可以在总线两端设置终端电阻，以减少信号反射和干扰。
此外，还可以使用冗余备份的方式避免单点故障。
二、星型拓扑结构星型拓扑结构是指所有节点都直接连接到一个中心节点的网络布局方式。
中心节点负责转发和管理所有节点之间的通信，可以提供集中式的网络控制和管理。
星型拓扑结构易于维护和扩展，但中心节点故障将导致整个网络瘫痪。
在设计星型拓扑结构时，我们需要选定一个中心节点，如路由器或交换机，并将其他计算机节点直接连接到中心节点上。
中心节点可以进行流量控制、广播和数据转发等功能。
为了提高可靠性，我们可以在中心节点设置冗余备份，并采取适当的容错机制，以防止单点故障。
三、环型拓扑结构环型拓扑结构是指所有节点按环形方式连接的网络布局方式，每个节点都与相邻的两个节点相连。
环型拓扑结构具有良好的可靠性和可扩展性，但由于环路带来的延迟较大。
在环型拓扑结构的设计中，我们可以选择一条环形线路，并将所有计算机节点依次连接在环上。
为了避免环路中的数据包无限循环，我们需要使用拓扑控制协议，如帕斯卡尔环路检测算法，来确保数据包能够正确路由。
此外，还可以设置冗余连接和备份节点，以提高网络的容错性。
四、树型拓扑结构树型拓扑结构是指通过多个层次的节点连接而成的网络布局方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一个闭合环，则称这种拓扑结构为（ C ）
A.星形拓扑 B.总线拓扑 C.环形拓扑
3、在计算机网络中，所有的计算机均连接到一条 通信传输线路上，在线路两端连有防止信号反射
的装置。 这种连接结构被称为（ A ）。
A、总线结构 B、环型结构 C、星型结构
作业：
1、什么是计算机网络的拓扑结构？主要的 拓扑结构有哪些？ 2、总线型、星状、环状拓扑结构的特点是 什么？并画出它们的拓扑结构示意图
集线器：广播式传输
交换机：点对点传输
返回
4
总线型网
1
Hub
3
环状网
2
星状网
总线型网
环状网
Hub
易于故障的诊断和隔离
星状网
总线型网
环状网
Hub
依赖于中央节点
星状网
总线型网
环状网
Hub
优点 1、结构简单、建网容易2、易于故障诊断和隔离 3、集中管理、方便服务 缺点 1、布线困难 2、扩展困难 3、依赖于中心节点
星状网
同轴 电缆
总线型网
1
2
环状网
终 结 器
3
4
终 结 器
5
组成：分布式控制策、
星状网
总线型网
1
2
环状网
终 结 器
3
4
终 结 器
5
优点：1、电缆长度短，易于布线和维护；2、可靠性高；3、可扩充性强；4费用开支 少缺点：1、故障诊断困难。2、故障隔离困难。3、中继器等配置
星状网
总线型网
环状网
环状拓扑结构是由连
1
接成封闭回路的网络
总线型网
星型网
环状网
网络中的各节点通过 以中央节点为 网络中的节点
一个或多个链路与公 中心与各个节点 计算机首尾相
概念 共总线连接组成
连接组成。
连组成闭合环
路。
优点
1、电缆长度短，易于 1、结构简单、建 1、电缆长度短
布线和维护
网容易
2、适用于光纤
2、可靠性高
2、易于故障诊断 3、网络的实时
3、可扩充性强
计算机网络的拓扑结构
灵石县第一职业高级中学 宁晓凤
星状网
总线型网
环状网
目录 页
星状网
总线型网
环状网
Hub
星状网中的每个节点都有一条单独的链路与中心节点相连，而除中心节点外的任意两个节点之间都没有直接的连通链路，因此分节点之间的
通信必须通过中心节点转发来实现。集线器 交换机 集中式控制策略
星状网
和隔离
性好
4、费用开支少
3、集中管理、方
便服务
缺点
1、故障诊断困难、隔 1、布线困难
1、扩展配置困
离困难
2、扩展困难
难
2、实时性不强
3、依赖于中心节 2、节点故障引
3、中继器等配置问题 点
起全网故障
3、故障诊断困
难
练习
1、属于集中控制方式的网络拓扑结构的是（ A）
A、星型结构 B、环形结构 C、总线结构
节点组成。
4 3
令牌：为了决定环上哪个
2
节点可以发送信息，平时 在环上流通者着一个称为
令牌的特殊信息包，只有
得到令牌的节点才可以发
送信息。
网络中的节点计算机首尾相连组成闭合环路 分布式控制策略。
星状网
4
总线型网
1
环状网
2
3
优点：1、电缆电缆长度短，2、适用于光纤，3、网络的实时性好 缺点：1、网络扩展配置困难，2、节点故障引起全网故障，3、故障诊断困难
