HAC的射频电场辐射和射频磁场辐射介绍

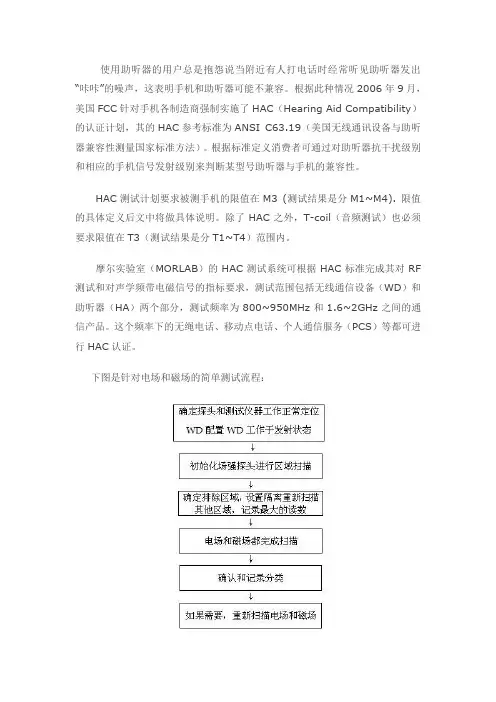

HAC测试简介
使用助听器的用户总是抱怨说当附近有人打电话时经常听见助听器发出“咔咔”的噪声，这表明手机和助听器可能不兼容。
根据此种情况2006年9月，美国FCC针对手机各制造商强制实施了HAC（Hearing Aid Compatibility）的认证计划，其的HAC参考标准为ANSI C63.19（美国无线通讯设备与助听器兼容性测量国家标准方法）。
根据标准定义消费者可通过对助听器抗干扰级别和相应的手机信号发射级别来判断某型号助听器与手机的兼容性。
HAC测试计划要求被测手机的限值在M3 (测试结果是分M1~M4). 限值的具体定义后文中将做具体说明。
除了HAC之外，T-coil（音频测试）也必须要求限值在T3（测试结果是分T1~T4）范围内。
摩尔实验室（MORLAB）的HAC测试系统可根据HAC标准完成其对RF 测试和对声学频带电磁信号的指标要求，测试范围包括无线通信设备（WD）和助听器（HA）两个部分，测试频率为800~950MHz和1.6~2GHz之间的通信产品。
这个频率下的无绳电话、移动点电话、个人通信服务（PCS）等都可进行HAC认证。
下图是针对电场和磁场的简单测试流程：图1 无线通信设备近场辐射测试流程所用的主要测量仪表有：1. 近场电场探头；2. 近场磁场探头；3. 弹头定位装置；4. 无线通信设备（WD）的支持系统；5. 射频频蔽室等辅助设备；在近场测试中，近场探头在5cm*5cm的区域内使用电场探头或磁场探头分别扫描测量区域的最大场强。
在多个脉冲周期内，通过对峰值测量，根据测量平均值和已知的无线通信设备占空比计算就可以得到被测物的平均场强。
探头与无线通信设备参考平面的最近点距离必须是1.0cm。
无线通信设备在进行近场辐射测试前，必须执行以下步骤：1. 在无线通信设备调制模式下，校准电场和磁场探头的峰值读数；2. 检查确认探头定位系统的可重复性和精确性；3. 确认被测物的反射干扰比期望信号低20dB以上，这可以通过对同一个无线通信设备在多个位置和方向上进行重复测量来实现。
HAC测试
HAC测试使用助听器的用户总是抱怨说当附近有人打电话时经常听见助听器发出“咔咔”的噪声，这表明手机和助听器可能不兼容。
根据此种情况2006年9月，美国FCC针对手机各制造商强制实施了HAC（Hearing Aid Compatibility）的认证计划，其的HAC参考标准为ANSI C63.19（美国无线通讯设备与助听器兼容性测量国家标准方法）。
根据标准定义消费者可通过对助听器抗干扰级别和相应的手机信号发射级别来判断某型号助听器与手机的兼容性。
HAC测试计划要求被测手机的限值在M3 (测试结果是分M1~M4). 限值的具体定义后文中将做具体说明。
除了HAC之外，T-coil（音频测试）也必须要求限值在T3（测试结果是分T1~T4）范围内。
HAC测试系统可根据HAC标准完成其对RF测试和对声学频带电磁信号的指标要求，测试范围包括无线通信设备（WD）和助听器（HA）两个部分，测试频率为800~950MHz 和1.6~2GHz之间的通信产品。
这个频率下的无绳电话、移动点电话、个人通信服务（PCS）等都可进行HAC认证。
下图是针对电场和磁场的简单测试流程：图1 无线通信设备近场辐射测试流程所用的主要测量仪表有：1. 近场电场探头；2. 近场磁场探头；3. 弹头定位装置；4. 无线通信设备（WD）的支持系统；5. 射频频蔽室等辅助设备；在近场测试中，近场探头在5cm*5cm的区域内使用电场探头或磁场探头分别扫描测量区域的最大场强。
在多个脉冲周期内，通过对峰值测量，根据测量平均值和已知的无线通信设备占空比计算就可以得到被测物的平均场强。
探头与无线通信设备参考平面的最近点距离必须是1.0cm。
无线通信设备在进行近场辐射测试前，必须执行以下步骤：1. 在无线通信设备调制模式下，校准电场和磁场探头的峰值读数；2. 检查确认探头定位系统的可重复性和精确性；3. 确认被测物的反射干扰比期望信号低20dB以上，这可以通过对同一个无线通信设备在多个位置和方向上进行重复测量来实现。
射频通信知识科普，通俗易懂！
射频通信知识科普，通俗易懂！一、电磁波电磁波是能量的一种，凡是高于绝对零度的物体，都会释出电磁波。
电与磁可说是一体两面，电流会产生磁场，变动的磁场则会产生电流。
变化的电场和变化的磁场构成了一个不可分离的统一的场。
在低频的电振荡中，磁电之间的相互变化比较缓慢，其能量几乎全部返回原电路而没有能量辐射出去；在高频率的电振荡中，磁电互变甚快，能量不可能全部返回原振荡电路，于是电能、磁能随着电场与磁场的周期变化以电磁波的形式向空间传播出去，不需要介质也能向外传递能量，这就是一种辐射。
二、直射波类比：在桌球这项运动中，很多规律很像电磁波的规律。
假若直接撞击球中心打出去的时候假使没有任何阻挡，球将沿直线运行，好比直射波。
由发射天线沿直线到达接收点的无线电波，被称为直射波。
自由空间电波传播是电波在真空中的传播，是一种理想传播条件。
电波在自由空间传播时，可以认为是直射波传播，其能量既不会被障碍物吸收，也不会产生反射或散射。
三、反射波类比：我们还以桌球运动为例，如果打出的球碰到的桌边，它就按照反射角等入射角的规律运行，好比反射波。
应用：在高速铁路无线覆盖选站的时候，要关注无线电波的入射角问题。
备选站址不能太远，否则入射角太大，进入车厢内的折射能力就减少，一般会选取离铁路100米左右的站址。
无线信号是通过地面或其他障碍物反射到达接收点的，称为反射波。
反射发生于地球表面、建筑物和墙壁表面。
反射波是在两种密度不同的传播媒介的分界面中才会发生，分界面媒质密度差越大，波的反射量越大，折射量越小。
波的入射角越小，反射量越小，折射量越大。
四、绕射波类比：再以桌球运动为例，假如在击球之后，母球和另一个球相切，根据力度和方向，它可以绕过视距内球，就很像绕射；当接收机和发射机之间的无线路径被尖利的边缘阻挡时，无线电波绕过障碍物而传播的现象称为绕射。
绕射时，波的路径发生了改变或弯曲。
由阻挡表面产生的二次波散布于空间，甚至于阻挡体的背面。

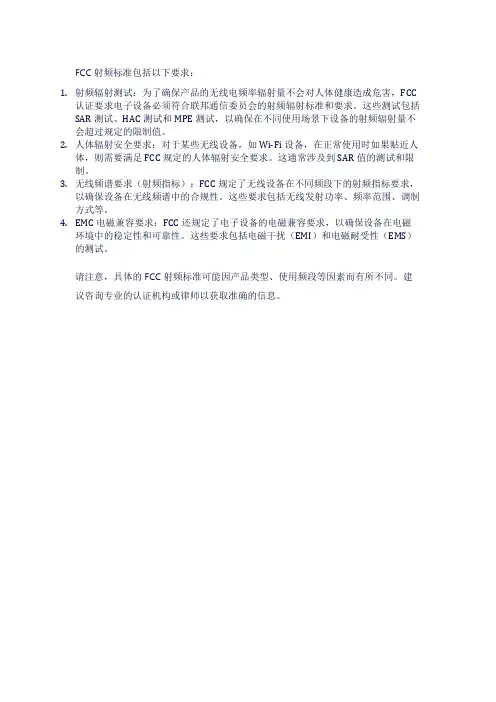

fcc射频标准
FCC射频标准包括以下要求：
1.射频辐射测试：为了确保产品的无线电频率辐射量不会对人体健康造成危害，FCC
认证要求电子设备必须符合联邦通信委员会的射频辐射标准和要求。
这些测试包括SAR测试、HAC测试和MPE测试，以确保在不同使用场景下设备的射频辐射量不会超过规定的限制值。
2.人体辐射安全要求：对于某些无线设备，如Wi-Fi设备，在正常使用时如果贴近人
体，则需要满足FCC规定的人体辐射安全要求。
这通常涉及到SAR值的测试和限制。
3.无线频谱要求（射频指标）：FCC规定了无线设备在不同频段下的射频指标要求，
以确保设备在无线频谱中的合规性。
这些要求包括无线发射功率、频率范围、调制方式等。
4.EMC电磁兼容要求：FCC还规定了电子设备的电磁兼容要求，以确保设备在电磁
环境中的稳定性和可靠性。
这些要求包括电磁干扰（EMI）和电磁耐受性（EMS）的测试。
请注意，具体的FCC射频标准可能因产品类型、使用频段等因素而有所不同。
建议咨询专业的认证机构或律师以获取准确的信息。
射频电场强度工频电场强度
射频电场强度工频电场强度射频电场强度和工频电场强度是电磁场中两个重要的概念。
射频电场强度指的是高频电磁场中的电场强度，而工频电场强度则是低频电磁场中的电场强度。
两者的区别在于频率不同，因此对人体的影响也不同。
射频电场强度是指频率在30MHz以上的电磁场中的电场强度。
这种电磁场主要来自于无线电通信、雷达、微波炉等设备。
射频电场强度对人体的影响主要表现在热效应和非热效应两个方面。
热效应是指电磁场能量被吸收后产生的热效应，这种效应对人体的影响主要表现在皮肤和眼睛的表面。
非热效应则是指电磁场能量被吸收后对人体细胞和组织的影响，这种影响可能会引起DNA的损伤，从而导致细胞变异和肿瘤等疾病。
工频电场强度是指频率在50Hz以下的电磁场中的电场强度。
这种电磁场主要来自于电力系统和家用电器等设备。
工频电场强度对人体的影响主要表现在电击和电磁感应两个方面。
电击是指人体接触到带电物体时，电流通过人体产生的刺痛感和肌肉抽搐等反应。
电磁感应则是指电磁场能量对人体神经系统和心血管系统的影响，这种影响可能会引起头痛、失眠、心悸等症状。
为了保护人体健康，各国都制定了相应的电磁辐射标准。
在中国，国家标准规定了射频电场强度和工频电场强度的限值。
对于射频电场强度，限值为40V/m；对于工频电场强度，限值为5kV/m。
这些限值是根据大量的科学研究和实验得出的，可以有效地保护人体健康。
总之，射频电场强度和工频电场强度是电磁场中两个重要的概念。
它们对人体的影响不同，需要采取相应的措施来保护人体健康。
在使用电子设备时，应尽量减少电磁辐射的影响，遵守相关的安全规定和标准。
电磁辐射的基础知识和应用
电磁辐射的基础知识和应用电磁辐射是指电场和磁场以波的形式在空间中传播的现象。
它广泛应用于通信、医疗、能源等各个领域。
本文将介绍电磁辐射的基本概念、特性以及其在不同领域的应用。
一、电磁辐射的基本概念电磁辐射是由电荷所激发的电磁波产生的一种能量传递方式。
它包括电磁波的传播和电磁场的相互作用两个方面。
根据电磁波的频率不同，可以将电磁辐射分为射频辐射、微波辐射、红外辐射、可见光辐射、紫外辐射、X射线辐射和γ射线辐射等。
二、电磁辐射的特性1. 频率和波长：电磁辐射的频率与波长呈反比关系，频率越高，波长越短。
2. 能量和功率：电磁辐射的能量与频率成正比，与波长成反比。
辐射功率是单位时间内通过单位面积的辐射能量。
3. 速度和传播：电磁辐射的传播速度为光速，约为3×10^8米/秒。
4. 穿透和衰减：不同波长和频率的电磁辐射对物质的穿透和衰减能力不同。
5. 散射和反射：电磁辐射在与物体相遇时会发生散射和反射，从而改变传播方向。
6. 吸收和辐射：物质能够吸收电磁辐射的能量，吸收的能量会以其他形式辐射出来。
三、电磁辐射在通信领域的应用电磁辐射在通信领域起到至关重要的作用。
通过调控辐射波长和频率，实现了无线电、电视、卫星通信、移动通信等各种通信方式的发展。
其中，微波辐射被广泛用于无线通信，射频辐射用于无线电与电视信号传输，可见光辐射则应用于光纤通信等。
四、电磁辐射在医疗领域的应用医疗领域是电磁辐射广泛应用的领域之一。
X射线辐射被用于影像学检查，如X线摄影、CT扫描等。
同样，γ射线辐射也用于放射治疗和核医学诊断。
此外，微波辐射还应用于物理疗法，如微波治疗仪。
五、电磁辐射在能源领域的应用在能源领域，电磁辐射的利用主要是通过光伏效应将太阳光转化为电能。
太阳能电池板可以将太阳光辐射转化为直流电能，用于供电或储存。
六、电磁辐射的影响和防护电磁辐射对人体和环境都有一定的影响，长期暴露在高强度电磁辐射下可能导致细胞DNA损伤、免疫功能下降等。
射频电磁辐射
射频电磁辐射
射频电磁辐射是指在频率范围在30 kHz至300 GHz之间的电
磁波辐射。
这种辐射主要来自无线电通信设备、广播和电视转播、微波炉、电视和无线电发射台等电子设备。
射频电磁辐射具有一定的穿透力，能够通过人体组织。
然而，高强度的射频电磁辐射可能对人体健康造成一定的影响。
长期暴露于高水平的射频辐射可能会引起头痛、疲劳、失眠、注意力不集中等健康问题。
此外，一些研究也表明，长期暴露于高水平的射频电磁辐射可能增加患癌症的风险。
然而，目前学术界对于射频电磁辐射对人体健康的影响存在一定的争议。
有些研究认为，在目前广泛使用的射频辐射水平下，对人体健康的影响很小。
而其他一些研究则认为，需要进一步研究以确定射频辐射对人体的潜在风险。
为了减少人们的暴露于射频电磁辐射的风险，一些国家制定了相关的安全标准和限制。
此外，人们还可以通过限制使用无线电设备的时间和频率、保持距离射频辐射源等措施来减少射频辐射的暴露。
HAM应该了解的关于辐射的那些事儿
随着业余无线电活动蓬勃发展，每天和电磁辐射面对面的爱好者愈来愈多。
虽然大家十分关心QSO的质量，但也经常提及无线电对人可能的伤害。
大多数友台的观点鲜明的分成两类，一方认为无线电对身体有害，自从自己开始玩以后，经常头晕眼花，还没少掉头发；另一方则认为没什么大不了的，听天由命罢。
实际上每个人耐受电磁辐射的能力因人而异。
加上受照射的实际情况各不相同，必然产生许多看似矛盾的现象。
因此不能就个别人的症状下结论。
不少爱好者遇到了因玩无线电引发邻里纠纷的事，比如在楼顶架设天线，被邻居举报，这类事情闹上法院也是有的，这都是由于人们对于辐射的担心惹的祸。
辐射强度估算由于人体会对某些特定频率的电磁波吸收量更大，因此，电磁辐射防护照射限值随着频率的变化而不同。
对于业余无线电应用而言，在30MHz～3GHz频率范围内，根据《电磁辐射防护规定（GB8702-88）》要求：在一天24小时内，环境电磁辐射场的场量参数在任意连续6分钟内的平均限值应满足：电场强度不高于12V/m，磁场强度不高于0.032A/m，功率密度不高于0.4W/m2（40uW/cm2）。
在实际应用中，往往会将实际场量参数限定在标准限值以下。
例如，国家环保局审批大型项目时，一般取标准场强限值的1/2，或功率密度限值的1/2；其他项目则取场强限值的1/5，或功率密度值的1/5，如移动基站的电磁辐射功率密度限值一般限为8uW/cm2。
人员与发射天线之间必须要保持一定的安全高度和距离，否则将会对天线附近人员产生一定的健康影响。
一般情况下，对于20W左右发射功率的基地台，天线与人员之间的安全距离应至少超过3层楼房高度（约10m）。
对于汽车上安装的车载台，由于馈线长度一般仅有5m（总衰减约1dB）且发射天线距离人体较近，建议发射功率不大于5W。
对于近身使用的手持对讲机，靠近天线的辐射强度非常大，曾使用TES-92型微波漏能测试仪测得其功率密度值超过5000uW/cm2，因此建议尽量使用小功率进行发射（不大于2W）且保持天线与头部距离大于20cm，并且尽可能做短时发射。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HAC的射频电场辐射和射频磁场辐射介绍
由于无线通信设备在最高功率状态下工作时，会对周围的电子产品产生严重的电磁干扰。
其中对残疾人所使用的助听器所造成的干扰最为严重，它将直接影响到到使用者的正常使用。
根据这种情况，在ANSI C63.19标准里规定了HAC（hearing aid compaTIbility）部分的测试要求，其中HAC的射频电场辐射和射频磁场辐射是其最重要的组成部分之一。
下面我们就简单介绍一下HAC的射频电场辐射和射频磁场辐射的大致方法。
HAC测试中所用到仪器主要有：
1. 近场电场探头;
2. 近场磁场探头；
3. 探头定位装置；
4. WD（Wireless Devices）的支持系统；
5. RF屏蔽室等其它辅助设备;
测试时需调整无线通信设备（WD-Wireless Devices）工作在最大额定输出功率状态下，测试需要在高，中，低信道下进行。
同时需确认场强探头及测试系统和其他设备均处正常工作状态，探头位置需做定位校准。
HAC测试是在5cm的区域内进行，使用电场探头扫面表面测量最大场强，在多个脉冲的周期内，通过峰值测量，然后根据测量平均值和一直的无限通信设备占空比计算可以得到的平均场强。
为了精确扫描整个区域，探头的中心必须处于测试区域内扫描。
被测物参考平面到探头元件最近的点距离是1.0cm。
简要测试流程如（图一）所示：
简要测试流程测试结果为最大峰值读数并转换成等量的以V/m或A/m为单位的峰值，测试出来的值按照ANSI C63.19限制转换为相对应的等级。
ANSI C63.19 标准同时给出了对助听器和数字移动电话电磁兼容性的测试和分类方法。
