电动调节阀原理电动调节阀是一种能够根据信号的变化而改变工作状态的设备，它能够实现一定的控制作用，并在不同的环境下提供精确的控制。
电动调节阀具有规律性、可靠性、阀体结构简单、维护方便等优点，在石油、化工、电力、水处理、热力等行业中都有广泛的应用。
电动调节阀的原理非常简单，阀的电动部件可以接收到信号，然后改变它的运动状态，从而改变流体的流动状态，从而满足不同的控制要求。
通常情况下，电动调节阀会通过电极输入控制信号，对阀门的开启程度进行调整，从而控制流体的流量或者压力，实现流量控制、压力控制、温度控制等作用。
电动调节阀的工作原理大致可以分为三个部分：电动部件、调节部件和触头部件。
首先，电动部件是由一个电动机驱动的，它可以转动阀体的调节部件，从而改变阀体的开启程度。
其次，调节部件是阀体的核心部件，它负责将电动部件的动作转换成具体的动作，从而改变阀体的开启程度，也就是控制流量或压力的大小。
最后，触头部件是用来输入控制信号的，由它可以控制电动部件的转动状态，从而改变调节部件的运动状态，从而控制流体的流量或压力。
电动调节阀包括阀体、阀杆、阀座、密封圈、调节盘、电动马达和控制电路等部件，这些部件组合起来就构成了一个完整的电动调节阀。
当控制信号达到一定的值时，电动马达就会触发，使阀杆在阀座上移动，改变阀体的开启状态，从而使流体的流量或者压力达到所要求的控制状态。
电动调节阀由于其精确的控制功能和安全可靠的工作原理，在石油、化工、电力、水处理、热力等行业得到了广泛的应用，能够有效地控制流量、压力、温度等工况参数，保证生产的稳定性，提高生产效率。
总之，电动调节阀通过接收来自控制电路的控制信号，改变阀体的工作状态，满足不同的控制要求，能够有效地满足石油、化工、电力、水处理、热力等行业的需求。
电动调节阀执行器原理【详解】
众所周知，21世纪是电气发展的鼎盛时期。
在城市供暖系统中以及农业领域灌溉打药行业必不可少的就是阀门。
我们知道像城市暖气管道上的热量，如果用人体去直接调节触摸的话，肯定会伤害到人体表面肌肤同样的如果是农药管道中的农药泄露的话不注意可能会危及生命。
由此可见调节阀门有多重要，电动调节阀可以代替人们去调节介质的用量十分方便。
下面让小编来为大家介绍一下电动调节阀原理。
一，电动调节阀的硬件工作原理电动调节阀有硬件系统和软件系统构成，它的硬件系统主要包括放大器，制动盘，可控开关和执行机组成。
放大器一般采用金属材料铸造形成。
它可以放大程序系统中的程序语言让它变为可执行的机器语言，再发送到执行器去控制液体的流量和农药水分的比例。
调节阀的可控开关主要负责整个机器的运行与否。
打开开关只是运行机器的第一步，关闭开关可以运行制动盘一停止液体气体的运输。
二，电动调节阀的软件工作原理电动调节阀的软件系统由统一的程序语言编程，一般采用面向对象执行的JAVA,C++,C#语言。
语言采用PLC的特性，当信号为零的时候放大器也为零，执行器不工作。
当输入端输入信号为一的时候输出端也就是电动机我们所谓的执行器信号为一，机器开始工作。
并且输出轴转角θ与输入信号ISR的关系为θ=KISR。
由于IF信号的原因放大器就有差值，导致磁势的产生从而让整个系统运行。
整个软件系统是整个电动调节阀的核心所在。
三，电动调节阀的整体工作原理电动调节阀的软硬件原理介绍完了，就说一下整个阀门系统的工作原理。
控制开关打开放大器开始工作输出1信号导致电机开始运行根据软件设置的变量不同的流入比例的液体电机转动的速度频率功率引入不同比例的流量。
当控制开关的关闭，输入信号为零，电机停止运行，制动盘工作整个器件停止运行。
电动二通阀安装及注意事项马达罩壳应防止水滴渗入。
当电动二通阀装于水平管道时，安装位置与平面夹角不超过85°。
当阀门装在垂直管道上时，马达罩壳必须防止滴水渗入。
电动调节阀门的控制原理
电动调节阀门的控制原理
电动调节阀门的控制原理可以概括为以下几点:
一、电动调节阀门的结构
电动调节阀门由阀门本体、执行机构、位置传感器、控制器等部分组成。
二、电动执行机构
电动执行机构通常采用电动机带动螺rod或齿轮执行机构,将电能转换为线性或旋转机械动能,驱动调节阀门的开启程度。
三、位置反馈控制
1. 安装位置传感器,实时监测阀门开度。
2. 将反馈信号与目标信号比较,计算出偏差。
3. 控制器产生控制执行机构的驱动信号,以纠正偏差,达到所需开度。
4. 形成闭环控制,实时调节阀门开度。
四、PID控制
PID是一种常用的连续线性控制算法。
它综合了比例、积分、微分3种控制模型的优点,可以进行精确控制。
五、步进电机执行
步进电机可以按精确步数或角度转动,无需位置反馈就可以开启阀门到指定位置,控制简单可靠。
六、变频控制
通过变频调节电机转速和力矩,平稳控制阀门转动,避免水锤现象。
七、断电保持
采用机械凸轮或磁吸保持电机位置,使阀门开度不受断电影响。
综上所述,这就是电动调节阀门运动控制的几种典型方法和原理。
电动调节阀原理

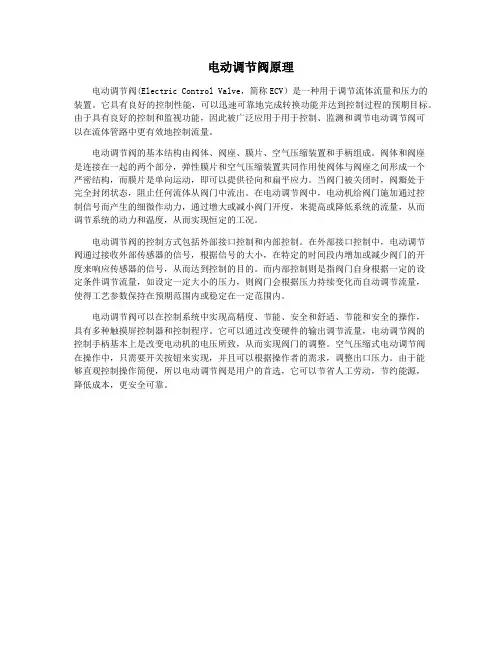

电动调节阀原理电动调节阀(Electric Control Valve，简称ECV）是一种用于调节流体流量和压力的装置。
它具有良好的控制性能，可以迅速可靠地完成转换功能并达到控制过程的预期目标。
由于具有良好的控制和监视功能，因此被广泛应用于用于控制、监测和调节电动调节阀可以在流体管路中更有效地控制流量。
电动调节阀的基本结构由阀体、阀座、膜片、空气压缩装置和手柄组成。
阀体和阀座是连接在一起的两个部分，弹性膜片和空气压缩装置共同作用使阀体与阀座之间形成一个严密结构，而膜片是单向运动，即可以提供径向和扁平应力。
当阀门被关闭时，阀瓣处于完全封闭状态，阻止任何流体从阀门中流出。
在电动调节阀中，电动机给阀门施加通过控制信号而产生的细微作动力，通过增大或减小阀门开度，来提高或降低系统的流量，从而调节系统的动力和温度，从而实现恒定的工况。
电动调节阀的控制方式包括外部接口控制和内部控制。
在外部接口控制中，电动调节阀通过接收外部传感器的信号，根据信号的大小，在特定的时间段内增加或减少阀门的开度来响应传感器的信号，从而达到控制的目的。
而内部控制则是指阀门自身根据一定的设定条件调节流量，如设定一定大小的压力，则阀门会根据压力持续变化而自动调节流量，使得工艺参数保持在预期范围内或稳定在一定范围内。
电动调节阀可以在控制系统中实现高精度、节能、安全和舒适、节能和安全的操作，具有多种触摸屏控制器和控制程序。
它可以通过改变硬件的输出调节流量，电动调节阀的控制手柄基本上是改变电动机的电压所致，从而实现阀门的调整。
空气压缩式电动调节阀在操作中，只需要开关按钮来实现，并且可以根据操作者的需求，调整出口压力。
由于能够直观控制操作简便，所以电动调节阀是用户的首选，它可以节省人工劳动，节约能源，降低成本，更安全可靠。
电动调节阀门工作原理
电动调节阀门工作原理
电动调节阀门的工作原理是通过电动执行器将电能转换为机械运动，然后控制阀门的开度。
具体工作原理如下：
1. 电动执行器：电动调节阀门通常由电动执行器驱动，电动执行器接收控制信号并将其转换为机械运动。
常见的电动执行器有电机驱动、液压驱动和气动驱动等。
2. 传动装置：电动执行器通过传动装置将转动运动转换为阀门开度的线性运动。
传动装置通常由传动轴、齿轮、销轴等组成。
3. 阀门开度调节：传动装置将电动执行器的转动运动转换为阀门的线性运动，从而调节阀门的开度大小。
根据控制信号的变化，电动执行器会相应地改变传动装置的运动状态，从而改变阀门的开度。
4. 反馈控制：为了确保阀门的稳定控制，电动调节阀门通常具有反馈控制功能。
反馈装置可以实时监测阀门的开度，并将实际开度信息反馈给控制系统，以实现闭环控制。
5. 控制信号：电动调节阀门的开度通常由控制信号来控制，控制信号可以是电流信号、电压信号、气压信号等，具体视电动执行器的驱动方式而定。
控制系统可根据需要调整控制信号的数值，从而实现对阀门开度的精确控制。
综上所述，电动调节阀门通过电动执行器将电能转换为机械运动，并通过传动装置将转动运动转换为阀门的线性运动，从而
实现对阀门开度的控制。
同时，通过反馈控制和控制信号的调整，可以实现对阀门开度的精确调节。
电动调节阀执行器原理
电动调节阀执行器原理

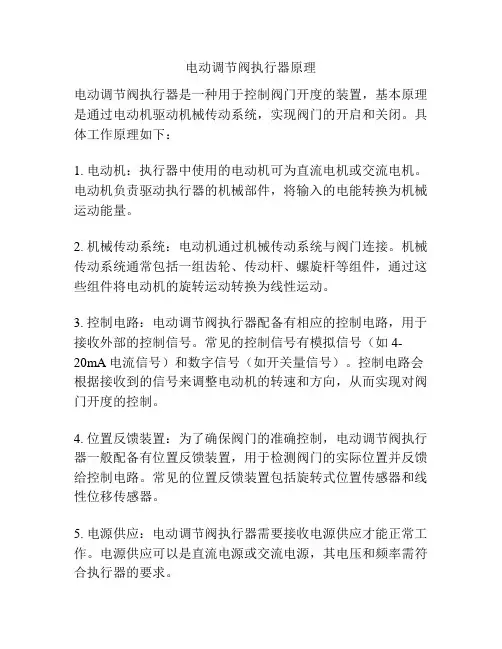

电动调节阀执行器是一种用于控制阀门开度的装置，基本原理是通过电动机驱动机械传动系统，实现阀门的开启和关闭。
具体工作原理如下：
1. 电动机：执行器中使用的电动机可为直流电机或交流电机。
电动机负责驱动执行器的机械部件，将输入的电能转换为机械运动能量。
2. 机械传动系统：电动机通过机械传动系统与阀门连接。
机械传动系统通常包括一组齿轮、传动杆、螺旋杆等组件，通过这些组件将电动机的旋转运动转换为线性运动。
3. 控制电路：电动调节阀执行器配备有相应的控制电路，用于接收外部的控制信号。
常见的控制信号有模拟信号（如4-
20mA电流信号）和数字信号（如开关量信号）。
控制电路会根据接收到的信号来调整电动机的转速和方向，从而实现对阀门开度的控制。
4. 位置反馈装置：为了确保阀门的准确控制，电动调节阀执行器一般配备有位置反馈装置，用于检测阀门的实际位置并反馈给控制电路。
常见的位置反馈装置包括旋转式位置传感器和线性位移传感器。
5. 电源供应：电动调节阀执行器需要接收电源供应才能正常工作。
电源供应可以是直流电源或交流电源，其电压和频率需符合执行器的要求。
通过以上工作原理，电动调节阀执行器能够根据外部的控制信号，准确地调节阀门的开度，从而实现对流体介质的控制。
这种执行器具有响应速度快、控制精度高、自动化程度高等优点，广泛应用于工业自动化控制系统中。
电动调节阀工作原理
电动调节阀工作原理
电动调节阀是一种利用电力驱动的自动调节阀门，用于控制管路中的流体流量。
它的工作原理主要包括电机驱动装置、位置反馈装置和阀门执行机构三个部分。
当电动调节阀接收到控制信号时，电机驱动装置会根据信号的大小和方向来控制阀门的开度。
位置反馈装置会监测阀门的实际开度，并将信号返回给电机驱动装置，以实现闭环控制。
阀门执行机构是电动调节阀的关键部分，它通过电机驱动装置来控制阀门的开闭情况。
通常情况下，电动调节阀采用直行阀或旋塞阀的结构。
在阀门开启时，电机驱动装置会提供足够的动力将阀门打开，使流体通过管道正常流动。
而在阀门关闭时，电机驱动装置则会停止输入动力或者反向输出力矩，使阀门关闭以阻止流体的流动。
整个过程中，电动调节阀会根据控制信号和位置反馈信号来不断调整阀门的开度，使得管道中的流体流量能够恰好满足系统的控制要求。
总的来说，电动调节阀的工作原理是通过电力驱动装置来实现阀门的开闭，通过位置反馈装置来监测阀门的实际开度，并根据控制信号进行不断的调节，从而控制管道中的流体流量。
电动压力调节阀
电动压力调节阀电动压力调节阀是一种能够自动调节介质压力的阀门，在工业应用中被广泛使用。
它采用电动执行机构，通过收发电信号来控制阀门的开关和调节，从而自动控制和维护系统的正常运行和稳定性。
本文将对电动压力调节阀的原理、结构、应用、优缺点等进行详细介绍。
一、电动压力调节阀的原理电动压力调节阀的工作原理是依靠执行器内的电动机带动齿轮减速器，使阀化身为电动阀来自动控制介质的流量。
当执行器内的电机受到控制系统中的信号或器件控制时，电机就会启动，带动阀门的启闭工作。
而这个过程中关键的部分便是阀门的控制节制部分。
电动阀门的控制部分通过一个加密的转换机构和执行器内置的伺服机构或电动机连接，从而将控制信号转化为机械能，来推动阀门在指定的开度和状态下工作。
同时，利用伺服机构或电动机内置的位置反馈、压力反馈和转动角度反馈技术，扫描执行器位置来实时反馈阀门位置信号，并将其与PID控制系统中的控制信号结合起来，实现同时控制介质压力和流量的目的。
二、电动压力调节阀的结构电动压力调节阀的结构分为电动执行机构、阀体、控制系统和附件等几个部分。
1.电动执行机构：电动执行机构主要由电动机、减速齿轮和行程联动机构构成。
执行机构的容量通常需要根据介质种类、流量、压力等因素进行确定。
2.阀体：阀体通常由阀门体、阀座、阀板、密封垫和弹簧等几部分组成，其中阀门体的形状和流道设计应根据具体的工艺流程、介质种类和流量要求进行优化设计。
3.控制系统：控制系统主要包括电源、信号收集器、PID控制器、操作屏幕、电动机驱动板和位置反馈等几个部分。
控制系统中的各个器件应具备可靠性、高精度、高稳定性等特点。
4.附件：附件主要包括执行器防护罩、主仓盖、电动机定位架、压力表、限位开关和手动开关等几个部分。
三、电动压力调节阀的应用电动压力调节阀在工业控制系统中的应用非常广泛。
它们主要用于流体管路、自动化包装设备和制造装置等场合，尤其是针对液压和气动系统的调节控制。
