防火卷帘门安全技术交底
防火卷帘门安装技术交底
交底内容：一、材料要求1、防火卷帘门生产符合GB14102-2005《防火卷帘门通用技术条件》中的相关规定。
2、耐火极限：防火卷帘门需满足：TF3类，耐火时间≥3.0h，背火面最高平均温升和最高单点温升达到天津市消防支队的要求。
3、卷轴：无缝钢管，管壁外经除锈防腐处理。
4、控制系统功能：4.1卷帘可独立控制并具有手动功能，与温度熔断装置联动，与消防中控室直接进行联动。
4.2实现烟感报警，卷帘自动下降至地面1.5-1.8m高度，延时180秒（可调）然后在下降关闭。
当下降时遇到障碍物可停止下降并上升。
4.3可实现烟感报警一次下滑，温感报警二次下滑，且温感报警消除后可停止二次下滑，可在一个系统内互相转换。
符合标准6.4.6的要求。
4.4符合标准温控释放功能的要求4.5断链保护装置：卷帘配断链保护装置，以保护卷帘的安全可靠，确保公共安全。
4.6垂直启闭速度：不小于2m/min。
其自重下降速度不应大于9.5m/s，平均噪音85dB。
5、导轨的顶部应成圆弧形，其长度应超过洞口至少75mm具有防烟性能的导轨必须有防烟装置，使用材料应为不燃材料隔烟装置与卷帘表面应均匀紧密贴合，贴合面不应小于80%。
6、导轨的滑动面应光滑平直，直线度每米不得大于1.5mm，全长直线不得超过0.12%。
7、防火卷帘门座板与地面间隙不宜大于20mm。
8、防火卷帘门应设有手动启闭装置，以备断电时使用。
9、应具有依靠卷帘自重下降的性能，并具有恒速性能，手动速放装置的操作力不得大于50N。
10、防火卷帘门应使用消防电源，电源线应穿金属管暗敷，明敷时应采取防火保护措施。
11、无火警时，卷帘具备上、停、下等手动和电动基本功能，上、下限位准确可靠。
12、辅助功能12.1、电源指示功能：当电源无电、断相、反相时，线路板上绿色指示灯不亮，电源正常时指示灯亮。
12.2、缺相、错相保护功能12.3、过载过热保护功能二、主要机具：切割机、电焊机、手电钻、冲击电钻、专用夹具、刮刀等。
防火卷帘门安装技术交底
防火卷帘门安装技术交底
交底内容：
2.11 卷筒安装应先找好尺寸，并使卷筒轴保持水平位置，注意与导轨之间的距离应两端保持一致，临时固定后进行检查，并进行必要的调整、校正，无误后再与支架预埋件用电焊焊接。
2.12 清理：粉刷或镶砌导轨墙体装饰面层。清理现场。
3、质量要求
3.1 防火卷帘门的质量和各项性能应符合设计要求。
2、卷门机、电器元件、五金配件应有合格证。
检查合格证
3
加工质量
1、运动件或可接触到的零件必须去毛刺、尖角。
2、加工尺寸极限偏差及形位公差应符合下列规定： 页片长度极限偏差±2mm；
滑道长度极限偏差±2mm。
3、页片平面及滑道滑动面直线度≤1.5mm/m
手感
用钢卷尺直尺检测
用平台塞尺检测
4
装配及安装质量
2、做分项工程施工技术交底时，应填写分项工程名称栏，其他技术交底可不填写。
技术交底记录
编 号
表C2-1
工程名称
望京新城B区6-10#地B区商业楼
交底日期
2005-
施工单位
中天建设集团有限公司第四建设公司
分项工程名称
门窗工程
交底提要
防火卷帘门安装技术交底
交底内容：
1、施工准备
1.1 材料要求
1.1.1 铝合金零件表面应进行氧化处理，钢制零件表面应进行镀锌、喷漆或喷塑。
1.1.2 各部位的铆接、焊接、螺栓连接处应牢固可靠，不得有松动、开裂、未熔化、气孔和夹渣。
3.6 防火卷帘门表面应洁净、无划痕、碰伤。
3.7 允许偏差项目见下表：
序号
检验项目
项目质量要求
检验方法
1
外观质量

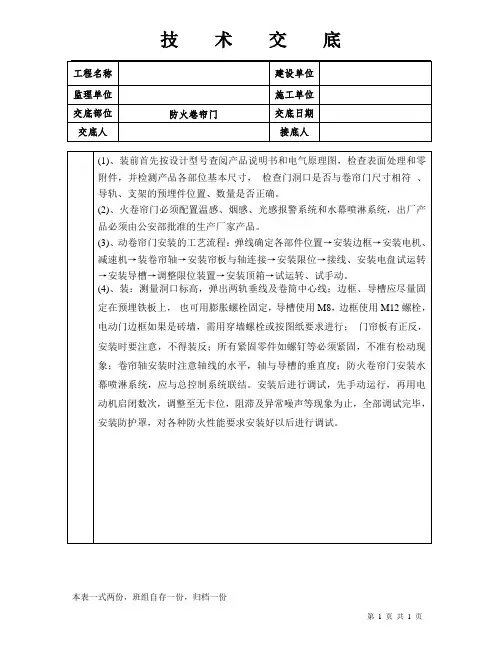

技术交底(防火卷帘门)
建设单位
监理单位
施工单位
交底部位
防火卷帘门
交底日期
交底人
接底人
(1)、装前首先按设计型号查阅产品说明书和电气原理图，检查表面处理和零附件，并检测产品各部位基本尺寸，检查门洞口是否与卷帘门尺寸相符、导轨、支架的预埋件位置、数量是否正确。
(2)、火卷帘门必须配置温感、烟感、光感报警系统和水幕喷淋系统，出厂产品必须由公安部批准的生产厂家产品。
(3)、动卷帘门安装的工艺流程：弹线确定各部件位置→安装边框→安装电机、减速机→装卷帘轴→安装帘板与轴连接→安装限位→接线、安装电盘试运转→安装导槽→调整限位装置→安装顶箱→试运转、试手动。
(4)、装：测量洞口标高，弹出两轨垂线及卷筒中心线；边框、导槽应尽量固定在预埋铁板上，也可用膨胀螺栓固定，导槽使用M8，边框使用M12螺栓，电动门边框如果是砖墙，需用穿墙螺栓或按图纸要求进行；门帘板有正反，安装时要注意，不得装反；所有紧固零件如螺钉等必须紧固，不准有松动现象；卷帘轴安装时注意轴线的水平，轴与导槽的垂直度；防火卷帘门安装水幕喷淋系统，应与总控制系统联结。安装后进行调试，先手动运行，再用电动机启闭数次，调整至无卡位，阻滞及异常噪声等现象为止，全部。

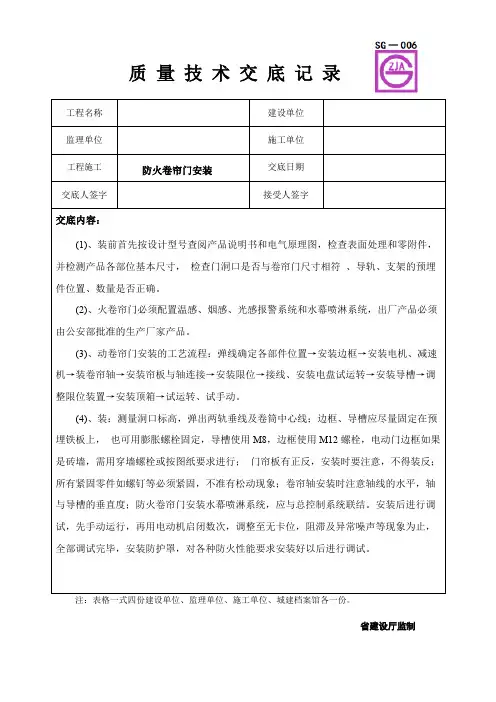

防火卷帘门安装质量技术交底
质量技术交底记录
工程名称建设单位
监理单位施工单位
工程施工防火卷帘门安装交底日期
交底人签字接受人签字
交底内容：
(1)、装前首先按设计型号查阅产品说明书和电气原理图，检查表面处理和零附件，并检测产品各部位基本尺寸，检查门洞口是否与卷帘门尺寸相符、导轨、支架的预埋件位置、数量是否正确。
(2)、火卷帘门必须配置温感、烟感、光感报警系统和水幕喷淋系统，出厂产品必须由公安部批准的生产厂家产品。
(3)、动卷帘门安装的工艺流程：弹线确定各部件位置→安装边框→安装电机、减速机→装卷帘轴→安装帘板与轴连接→安装限位→接线、安装电盘试运转→安装导槽→调整限位装置→安装顶箱→试运转、试手动。
(4)、装：测量洞口标高，弹出两轨垂线及卷筒中心线；边框、导槽应尽量固定在预埋铁板上，也可用膨胀螺栓固定，导槽使用M8，边框使用M12螺栓，电动门边框如果是砖墙，需用穿墙螺栓或按图纸要求进行；门帘板有正反，安装时要注意，不得装反；所有紧固零件如螺钉等必须紧固，不准有松动现象；卷帘轴安装时注意轴线的水平，轴与导槽的垂直度；防火卷帘门安装水幕喷淋系统，应与总控制系统联结。
安装后进行调试，先手动运行，再用电动机启闭数次，调整至无卡位，阻滞及异常噪声等现象为止，全部调试完毕，安装防护罩，对各种防火性能要求安装好以后进行调试。
注：表格一式四份建设单位、监理单位、施工单位、城建档案馆各一份。
省建设厅监制。
防火卷帘门安装安全技术交底
签 名
接受交底
负责人签名
交底
时间
2008年5月16日
作业人员签名
安全技术交底
工程名称
华骏国际中心
施工单位
首钢建设集团
华骏国际中心项目部
天气
施工部位
地下室及地上裙房
施工容
防火卷帘门安装
安全技术交底内容及现场环境交底
交底内容：
2.2.5、高处作业焊工必须站在稳固的操作平台上，必须系好安全带。高空作业操作平台周围设置围栏，必须清除作业点下方区域易燃物品。
1.10.现场所有安全防护设施和安全标志等，严禁私自移动和拆除，如需暂时移动和拆除的须报经有关负责人审批后，在确保作业人员及其他人员安全的前提下才能拆移，并在工作完毕（包括中途休息）后立即复原。
1.11、电工应持证上岗，非电工不得修理和拆改电气设施；
交底人
签 名
接受交底
负责人签名
交底
时间
2008年5月16日
现场所有安全防护设施和安全标志等严禁私自移动和拆除如需暂时移动和拆除的须报经有关负责人审批后在确保作业人员及其他人员安全的前提下才能拆移并在工作完毕包括中途休息后立即复原
安全技术交底
工程名称
华骏国际中心
施工单位
首钢建设集团
华骏国际中心项目部
天气
施工部位
地下室及地上裙房
施工内容
防火卷帘门安装
安全技术交底内容及现场环境交底
2.2.6、焊接时二次线必须双线到位，焊把线五破损，绝缘良好，焊把线必须加装点焊接触电保护器。
2.2.7、下班时必须拉闸断电，必须将地线和把线分开，并确认已经熄火方可离开现场。
2.2.8、电焊机必须放置在通风良好、干燥的地方并用绝缘物垫起，按规定配备消防器材。
防火卷帘门安全技术交底
防火卷帘门安全技术交底一、背景介绍防火卷帘门是一种广泛应用于商业和公共建筑的被动防火设施，其主要作用是在火灾发生时阻挡火焰和烟气的传播，保护人员的生命财产安全。
然而，要确保防火卷帘门的正常运行和安全性能，需要对其技术细节进行全面交底。
本文档旨在对防火卷帘门的安全技术进行详细说明，以便相关人员了解其操作规范和注意事项，从而确保防火卷帘门在火灾发生时的有效防护作用。
二、防火卷帘门的组成和工作原理2.1 组成部分防火卷帘门主要由以下几个组成部分构成：1.卷帘箱：用于存放卷帘门帘片的部件，通常位于建筑物顶部的天花板或墙壁内。
2.卷帘门帘片：由特殊防火材料制成，具有良好的耐火性能和隔热性能。
3.卷轴：用于支撑和运动卷帘门帘片的轴承装置，通常位于卷帘箱内。
4.驱动装置：用于卷动卷帘门帘片的电机或手动操作装置。
5.控制系统：用于控制卷帘门的开启、关闭和停止等动作。
2.2 工作原理防火卷帘门的工作原理可以简述为以下几个步骤：1.开启：当控制系统接收到开门信号时，驱动装置会通过卷轴将卷帘门帘片逐渐展开，直至完全开启。
2.关闭：当控制系统接收到关门信号时，驱动装置会通过卷轴将卷帘门帘片逐渐收回，直至完全关闭。
3.火灾检测：当控制系统接收到火灾检测信号时，会立即触发关闭动作，以防止火焰和烟气传播。
4.应急开启：在火灾发生时，防火卷帘门可以通过手动操作装置进行应急开启，以便人员疏散和救援。
三、安全操作规范为了确保防火卷帘门的安全性能和正常运行，以下是一些安全操作规范需要遵守：1.严禁在防火卷帘门周围堆放杂物，以免阻碍其正常运行。
2.定期对防火卷帘门及其组成部分进行检查和维护，确保其在火灾发生时能够正常工作。
3.确保防火卷帘门的控制系统和驱动装置处于良好状态，及时更换损坏的零部件。
4.火灾发生时，应立即按下紧急停止按钮，停止防火卷帘门的运行，并按照应急预案进行疏散和救援。
5.定期组织对相关人员进行防火卷帘门的操作培训，提高其应急响应和操作技能。
防火卷帘门施工安全技术交底
升降机作业：
1.升降机作业必须正确佩挂安全带。
2.升降机作业面必须硬化处理并确保平整无杂物，不平整地面严禁升降作业。
3.升降机作业平台限载2人，伸缩平台限载1人。
4.升降机充电电压为220v，严禁使用其他电压充电。
5.施工现场应使用慢档升降及行走，作业过程中严禁使用升降机载入、载物。
2.临边洞口作业时必须设置临边防护及上下洞口隔离防护。
3.作业时要确保作业点上方无危险，尽量减少上下交叉作业，如必须交叉作业时必须做好安全防护，设专人安全监护。
接受交底单位负责人
所有接受交底人员：（可另附签到表）
6.机器出现任何故障应立即停止作业。
移动脚手架作业：
1.移动脚手架作业必须正确佩挂安全带。
2.移动脚手架搭设完成需通知现场安全员验收挂牌方能使用。
3.单排脚手架严禁超高3米。
4.3米以上脚手架必须设置支撑防护或使用双排脚手架链接。
5.移动脚手架必须设置剪刀撑及防护栏。
临边洞口作业：
1.临边洞口作业必须正确佩挂安全带。
3.严禁酒后上岗作业，现场严禁吸烟，严禁穿拖鞋和光背作业。
4.严禁私自拆除防护设施，禁止拆改现场用电设备及用电线路。
5.严禁操作与自己无关的机械设备。
二、现场安全要求:
动火作业：
1.焊工作业人员必须持证上岗，相关证件报项目安全部备案登记。
2.现场电焊、切割、打磨必须开据有效动火证明。
3.焊接作业时需设置接火盆、配备灭火器及安排监护人时时监护。
___XXXXXXXXXX__建设项目
防火卷帘门施工
交底单位名称：XXXXXXXXXXX有限公司接受交底单位名称：
防火门窗卷帘安全技术交底模板
一、交底目的为确保施工现场防火门窗卷帘的安装、使用和维护过程中的安全，防止火灾事故的发生，特进行安全技术交底。
二、交底内容1. 产品特点及要求（1）防火门窗卷帘应采用不燃、难燃材料制成，具有良好的耐火、隔热、防火性能。
（2）防火门窗卷帘的耐火极限应不低于国家相关标准要求。
（3）防火门窗卷帘的安装、调试、维修等应符合国家相关标准和规范。
2. 安装前的准备（1）检查防火门窗卷帘的规格、型号、质量是否符合要求。
（2）了解施工现场的实际情况，如洞口尺寸、墙体结构等。
（3）准备好安装所需的工具、材料，如电动工具、扳手、螺丝刀、防火卷帘配件等。
3. 安装过程（1）根据施工现场实际情况，确定防火门窗卷帘的安装位置和方式。
（2）按照产品说明书和技术要求，进行防火门窗卷帘的安装。
（3）确保防火门窗卷帘的安装牢固、平整，无松动、变形等现象。
（4）安装完成后，进行试运行，检查防火门窗卷帘的启闭、运行是否正常。
4. 使用与维护（1）使用过程中，应定期检查防火门窗卷帘的运行状态，确保其正常工作。
（2）发现故障时，应及时维修，不得私自拆卸、改装。
（3）定期对防火门窗卷帘进行保养，如清洁、润滑等。
（4）在使用过程中，严禁擅自调整、拆除防火门窗卷帘的部件。
5. 火灾应急处理（1）发现火灾时，立即启动防火门窗卷帘，进行防火分隔。
（2）确保人员安全撤离现场，不得在火灾现场逗留。
（3）配合消防部门进行火灾扑救和现场救援工作。
三、安全注意事项1. 在安装、使用和维护防火门窗卷帘过程中，应穿戴好个人防护用品，如安全帽、工作服、手套等。
2. 严格遵守操作规程，不得违规操作。
3. 注意施工现场的通风、照明条件，确保施工环境安全。
4. 遵守施工现场的安全管理制度，服从现场管理人员的指挥。
5. 发生事故时，应立即采取应急措施，并及时上报相关部门。
四、交底人（交底人姓名）五、接受交底人（接受交底人姓名）六、交底时间（年月日）七、备注本安全技术交底模板仅供参考，具体内容应根据实际情况进行调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
17、在搭设脚手架的同时，必须设置登扶梯，严禁在脚手架上攀登。
交底人
项目技术负责人签名
接受交底
负责人签名
项目专职安全员签名
作业人员
签名
3.作业时认真执行操作规程，杜绝违章作业和野蛮施工。
4.严禁酒后上岗作业，现场严禁吸烟，严禁穿拖鞋和光背作业。
5.禁止私自拆改防护设备；施工现场禁止追逐打闹。
6.禁止操作与自己无关的机械设备。
7.作业时要确保作业点上方有无危险，作好防护措施，尽量减少上下交叉作业，如必须交叉作业时必须做好安全防护，设专人安全监护。
8.进入现场施工人员必须经过安全教育培训，经安全知识考试合格后方可上岗。
9、进入作业地点时，先检查、熟悉作业环境。若发现不安全因素、隐患，必须及时向有关部门汇报，并立即处理，确认安全后再进行施工作业。对施工过程中发现危及人身安全的隐患，应立即停止作业，及时要求有关部门处理解决。
10.现场所有安全防护设施和安全标志等，严禁私自移动和拆除，如需暂时移动和拆除的须报经有关负责人审批后，在确保作业人员及其他人员安全的前提下才能拆移，并在工作完毕（包括中途休息）后立即复原。
防火卷帘门安全技术交底
安全技术交底记录表
工程名称
鼎盛控股集团万宝城项目
分部分项工程名称
防火卷帘门安全技术交底
作业部位
主体
作业内容
防火卷帘门
交底类别
岗前安全技术交底
交底日期
年月日
交
底
内
容
安全技术交底内容
1.进入现场所有人员必须戴好合格的安全帽，系好安全帽带。
2.现场施工人员必须进行安全教育培训，经安全考试合格后方可上岗。
11、电工应持证上岗，非电工不得修理和拆改电气设施；交底内容：
12、?搭、拆移动式操作平台必须由经安全教育持上岗证的架子工承担，凡有高血压、和隐患时，必须及时解决。?
14、?搭设移动式操作平台时，严格控制施工荷载。?
15、?因作业必需临时拆除或变动安全防护设施时，必须经施工负责人同意，并采取相应的可靠措施，作业后应立即恢复。?
