2020年中考物理复习作图题微专题《透镜作图》强化训练(解析版)
《透镜作图》一．凸透镜作图1.请完成图中，光线通过凸透镜折射，再经平面镜反射的光路图。
2.完成图中经过凸透镜后的两条光线。
3.在图中，根据给出的入射光线画出折射光线。
4.如图所示，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S的像到．5.如图所示，一束光射向凸透镜经折射后射到一个平面镜上。
请在图中画出射向凸透镜的入射光线和经平面镜反射后的反射光线，并标出反射角的度数。
6.如图所示，完成凸透镜的光路图。
7.如图所示，凸透镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中，请作出通过凸透镜的入射光线，以及折射入水后的光线方向大致符合物理规律即可。
8.图中的入射光线平行于凸透镜主光轴，画出经凸透镜后的折射光线。
9.如图所示，一条光线经平面镜反射后，过凸透镜的焦点F射向凸透镜。
请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线；10.如图，S是点光源。
正确画出从点光源S发出的两条射向凸透镜光线，以及其通过凸透镜折射后的光线要求两条光线不能重复。
二、凹透镜作图11.按要求作图：请在图中画出两束入射光线对应的折射光线。
12.请补充完整通过凹透镜两条光线的光路图其中一条光线指向透镜左侧焦点，另一条光线平行于主光轴13.请将光路图补充完整。
14.如图所示，一束光线经凹透镜折射后，射向与凹透镜主光轴平行的平面镜上，请画出：射向凹透镜的入射光线；经平面镜的反射光线。
15.在图中画出入射光线经过凹透镜后的折射光线。
16.如图所示，ab是光源S射向平面镜后的一条反射光线，并射向凹透镜的焦点是光源S在平面镜中的像．请画出：光源S的位置；的入射光线；经凹透镜的折射光线．17.画出图中从S点射出的两条入射光线经过透镜后的折射光线18.如图所示，由水中折射出的一条光线ab照射到凹透镜上，光线ab与凹透镜的主光轴平行，其中F为凹透镜的焦点，O为光心。
请画出：折射光线ab在水中的入射光线。
水中入射光线在水面发生反射时的反射光线。
光线ab通过凹透镜后的折射光线。
19.如图所示，请在图中作出两条入射光线经凹透镜折射后的折射光线。
20.完成下列光路。
21.如图是射向凹透镜的两条光线，请画出这两条光线通过凹透镜后的折射光线。
22.在图中画出对应的折射光线。
三．综合作图23.请画出光源S发出的光线SA通过凸透镜后的光路图。
表示凸透镜，作图时请保留必要的辅助光线，只画出折射光线的不给分24.如图所示，MN为凸透镜的主光轴，AB为蜡烛，为蜡烛所成的像，请用作图法确定凸透镜及一个焦点F的位置，并将它们画出。
25.综合作图--光学黑箱：已知黑箱内有一只凹透镜和一只平面镜．请在黑箱内画出完整的光路，填上光学仪器，并标明凹透镜焦点F的位置．26.如图所示为凸透镜的焦点，BC为某光线经过平面镜后的反射光线，请在图中画出与BC对应的入射光线和光线BC经凸透镜后的折射光线。
27.完成光路图，根据图中的入射光线或折射光线作出相应的折射光线或入射光线。
28.根据光的传播路径，在图中的虚线框内，填入符合要求的透镜。
29.有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后。
反射光线为a、如图所示。
请在图中到画出：凸透镜的焦点F；点光源S的位置；光线a经过凸透镜后的折射光线。
30.如图所示，请画出由烛焰S点发出的光经过凸透镜折射后的两条折射光线，并确定发光点S的像点的位置。
答案和解析1.【答案】解：平行于主光轴的光线经凸透镜折射后折射光线通过焦点；过平面镜的入射点垂直镜面作出法线，根据反射角等于入射角，在法线右侧作出反射光线；如图所示：【解析】根据平行于主光轴的光线经凸透镜折射后折射光线通过焦点来作出折射光线；根据光的反射定律作出反射光线。
凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点；熟记反射定律的内容：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角，并会作图。
2.【答案】解：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴。
如图所示：【解析】在作凸透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图。
凸透镜的特殊光线有三条：过光心的光线其传播方向不变；平行于主光轴的光线经凸透镜折射后折射光线通过焦点；过焦点的光线经凸透镜折射后折射光线平行于主光轴。
3.【答案】解：平行于主光轴的光线经凸透镜折射后折射光线通过焦点；过光心的光线其传播方向不变；如图所示：【解析】仔细观察入射光线和折射光线的特点，根据凸透镜的光学特点作图。
凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点。
4.【答案】解：过光心的光线经凸透镜折射后传播方向不改变；平行于主光轴的光线经凸透镜折射后将过焦点。
两条折射光线的交点即为发光点S的像点如图所示：【解析】在作凸透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点作出折射光线，折射光线的交点即发光点S的像点。
凸透镜的三条特殊光线：通过焦点的光线经凸透镜折射后将平行于主光轴。
平行于主光轴的光线经凸透镜折射后将过焦点。
过光心的光线经凸透镜折射后传播方向不改变。
5.【答案】解：经凸透镜的折射光线过焦点，则入射光线平行于主光轴；过平面镜的入射点垂直镜面作出法线，因为入射光线与镜面的夹角为，则入射角为：，则反射角也为，根据反射角等于在法线右侧作出反射光线，并标出反射角；如图所示：【解析】根据平行于主光轴的光线经凸透镜折射后折射光线通过焦点来作出入射光线；反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角来作；根据反射定律作出反射光线，反射光线与法线的夹角为反射角。
凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点；熟记反射定律的内容：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角，并会作图。
6.【答案】解：过光心的光线其传播方向不变，过焦点的光线经凸透镜折射后折射光线平行于主光轴，如图所示：【解析】在作透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图。
凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点。
7.【答案】解：平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，由此可以画出这条折射光线对应的入射光线。
过入射点垂直于水面作出法线，根据折射角小于入射角，在水中法线的另一侧作出折射光线，如图所示：【解析】根据折射光线的特点，根据凸透镜的三条特殊光线画出对应的入射光线。
折射与入射的关系：折射光线、入射光线、法线在同一个平面内，折射光线与入射光线分居法线两侧，光由空气斜射入水中时，折射光线向法线偏折，折射角小于入射角。
题考查了凸透镜的三条特殊光线和光的折射图，在空气和水的分界面发生折射时，在空气中的角度大。
8.【答案】解：平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，由此可以确定该条入射光线对应的折射光线。
故画图如下。
【解析】由图示可知，入射光线平行于主光轴，根据入射光线的特点，可以画出对应的折射光线。
关于凸透镜，有三条特殊的入射光线：平行于主光轴；过焦点；过光心的。
每条特殊的入射光线对应的折射光线都有自己的特点。
根据两者的对应关系可以告诉入射光线做出折射光线；也可以利用折射光线做出对应的入射光线。
9.【答案】解：过平面镜的反射点垂直镜面作出法线，因为反射光线与镜面的夹角为，则反射角为：，则入射角也为，根据入射角等于在法线右侧作出入射光线；过焦点的光线经凸透镜折射后折射光线平行于主光轴；如图所示：【解析】反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角；根据反射定律作出反射光线，反射光线与法线的夹角为反射角。
根据过焦点的光线经凸透镜折射后折射光线平行于主光轴作出折射光线。
凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点；熟记反射定律的内容：射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角，并会作图。
10.【答案】解：从点光源S发出的两条射向凸透镜光线，一条平行于主光轴，其经凸透镜折射后，折射光线过右侧的焦点F；另一条过光心的光线经凸透镜折射后传播方向不改变，如图所示：【解析】凸透镜的三条特殊光线：通过焦点的光线经凸透镜折射后将平行于主光轴。
平行于主光轴的光线经凸透镜折射后将过焦点。
过光心的光线经凸透镜折射后传播方向不改变。
在作凸透镜的光路图时，先确定入射光线的特点再根据透镜的光学特点来作图。
11.【答案】解：平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过光心的光线经凹透镜折射后传播方向不改变，如图所示：【解析】仔细观察入射光线的特点，根据凹透镜的光学特点作图。
凹透镜三条特殊光线的作图：延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。
平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点。
过光心的光线经凹透镜折射后传播方向不改变。
12.【答案】解：平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，如图所示：【解析】先确定所给的入射光线的特点，然后根据凹透镜的光学特点作图。
凹透镜三条特殊光线的作图：延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。
平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点。
过光心的光线经凹透镜折射后传播方向不改变。
13.【答案】解：平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点；过光心的光线其传播方向不变，如图所示：【解析】仔细观察入射光线或折射光线的特点，根据凹透镜的三条特殊光线作图。
凹透镜有三条特殊光线：过光心的光线其传播方向不变；指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点。
14.【答案】解：平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，据此画出入射光线；过平面镜的入射点垂直于镜面作出法线，然后根据反射角等于入射角，在法线右侧作出反射光线，如下图：【解析】作出入射光线要根据：平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点。
中考物理总复习《透镜及其应用》专项提升练习题(含答案)
中考物理总复习《透镜及其应用》专项提升练习题（含答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示的透镜中最适合用来观察细小物体的是（）A．B．C．D．2．如图所示，蜡烛通过凸透镜可在光屏上成清晰的像。
以下哪个光学元件是根据这个成像原理做成的（）A．照相机B．投影仪C．摄像机D．放大镜3．当物体距离凸透镜10cm时候，在凸透镜另一侧光屏上成一个清晰的放大的像，若保持物体与光屏的位置不变，把凸透镜向着光屏的方向移动2cm，则在光屏上能够观察到一个清晰缩小的像，则该凸透镜的焦距为（）A．f<2cm B．2cm<f<4cm C．4cm<f<8cm D．5cm<f<6cm4．如图所示，手机扫描二维码，相当于给二维码拍了一张照片，手机摄像头相当于凸透镜，影像传感器相当于光屏；下列说法正确的是（）A．物体上的二维码是光源B．扫码时二维码要位于摄像头二倍焦距以外C．影像传感器上成的是二维码正立的实像D．要使二维码的像变小，可将手机需靠近二维码5．光屏上有一个由某凸透镜所成的清晰明亮的像，若用黑纸把该凸透镜的上半部挡住，则光屏上的像将会发生的变化是（）A．亮度不变，上半部消失，只有下半部的像B．亮度变暗，仍能成完整的像C．亮度不变，下半部消失，只有上半部的像D．亮度变暗，只有上半部的像6．人眼的晶状体和角膜的共同作用相当于凸透镜，如图关于近视眼与远视眼的成因及矫正的说法中正确的是（）A．甲为远视眼，可佩戴凸透镜矫正B．甲为近视眼，可佩戴凹透镜矫正C．乙为远视眼，可佩戴凹透镜矫正D．乙为近视眼，可佩戴凸透镜矫正7．在“探究凸透镜成像规律”的实验中，小聪同学先用图1装置测出凸透镜的焦距，然后把蜡烛、透镜、光屏的位置如图2所示放置，在光屏上可成清晰的像。
下列说法错误的是（）A．凸透镜的焦距是10.0cmB．图2中成像特点与照相机成像特点相同C．将蜡烛和光屏的位置互换一下，不能在光屏上得到一个清晰的像D．图2中若在凸透镜左侧“戴”上近视镜，屏向右移动才能再次得到清晰的像8．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示（）A．该凸透镜的焦距是16cmB．当u＝12cm时，在光屏上能得到一个缩小的像C．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小D．当u＝20cm时成放大的像，投影仪就是根据这一原理制成的二、填空题9．2021年12月9日，神舟十三号乘组航天员翟志刚、王亚平、叶光富在空间站进行太空授课。
2020年中考物理作图题微专题复习平面镜成像作图强化训练题含解析
《平面镜成像作图》一、作图题1.如图所示,蜡烛S向四周发出的光中,部分光经平面镜反射后会进入人眼．请根据平面镜成像的特点,画出像点S′的位置和图中三条入射光线对应的反射光线．2.请你在图中作出人看到水中月亮的光路图(用M点代表月亮)。
3.某实验小组在探究平面镜成像特点时,发现在水平桌面上无论怎样移动B蜡烛都不能将B蜡烛与A蜡烛的像重合,老师帮助他们分析后找到其原因,并要求他们在下图中画出平面镜的位置。
请你帮助他们完成该任务。
(保留作图痕迹)4.如图所示,AB、CD是发光点S发出光线的两条反射光线,在图中画出发光点S和它在平面镜中的像S′。
5.某发光点S所发出的两条光线经平面镜反射后形成的光线如图所示,请完成光路图并确定发光点S的位置．6.图所示的是一条入射光线A经平面镜反射后的部分光路,B是反射光线。
请你在图中画出平面镜的位置。
7.如图所示,将一个发光小球S放在平面镜前,眼睛在P处看到平面镜中也有一个同样的"小球"。
请作出一条眼睛看到该"小球"的光路。
8.画出图中S发出的光线经平面镜反射后过P点的光路。
9.如图所示,S′为发光点S在平面镜MN中所成的像,S发出的一条光线经平面镜反射后经过P点,请在图中作出发光点S的位置,并作出经过P点的反射光线及相应的入射光线(保留作图痕迹)10.如下图所示,A′B′是物体AB在平面镜中所成的像,根据平面镜成像的特点在图18中画出平面镜。
11.根据平面镜成像特点,在图中画出物体AB在平面镜MN中所成的像A′B′。
12.根据平面镜成像的特点作出发光物体S所成的虚像。
13.如图所示,画出蜡烛AB在平面镜中的像,并画出入射光线AO的反射光线。
14.小明通过光滑的XX石地板面清晰地看到了天花板顶灯的像,请你画出反映这一现象的光路图,图中的MN表示XX石地板面,S表示天花板顶灯,A表示小明的眼睛．15.根据平面镜成像规律,画出图中物体AB在平面镜MN中所成的像A′B′．16.将白纸铺在水平桌面上,把点燃的蜡烛和玻璃板放置在如图所示的位置上,用笔在纸上画出烛焰的"像".请你依据平面镜成像特点,在图中画出A点在平面镜中的像A′的位置,并画出入射光线AO的反射光线．17.如图,水平天花板上贴着一块平面镜,倒在地面上的小朋友正好看到了发光点S在镜子中的像。
(决胜2020年)中考物理压轴题剖析与精练专题05透镜及其应用(含解析)

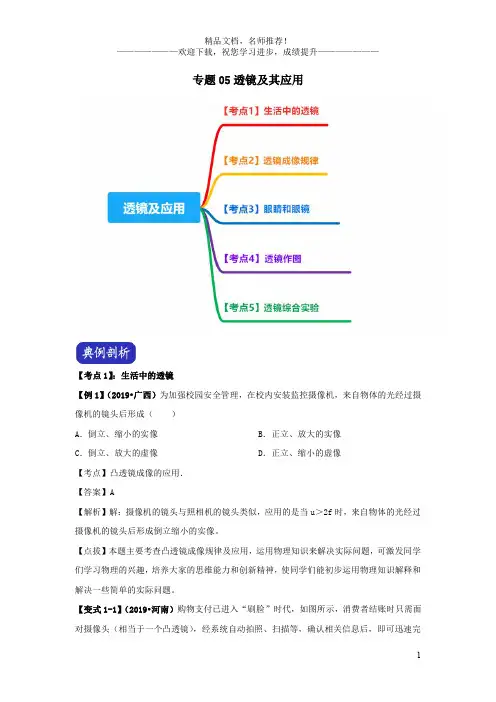

专题05透镜及其应用【考点1】：生活中的透镜【例1】（2019•广西）为加强校园安全管理，在校内安装监控摄像机，来自物体的光经过摄像机的镜头后形成（）A．倒立、缩小的实像B．正立、放大的实像C．倒立、放大的虚像D．正立、缩小的虚像【考点】凸透镜成像的应用．【答案】A【解析】解：摄像机的镜头与照相机的镜头类似，应用的是当u＞2f时，来自物体的光经过摄像机的镜头后形成倒立缩小的实像。
【点拔】本题主要考查凸透镜成像规律及应用，运用物理知识来解决实际问题，可激发同学们学习物理的兴趣，培养大家的思维能力和创新精神，使同学们能初步运用物理知识解释和解决一些简单的实际问题。
【变式1-1】（2019•河南）购物支付已进入“刷脸”时代，如图所示，消费者结账时只需面对摄像头（相当于一个凸透镜），经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。
下列有关说法正确的是（）A．光经过摄像头成像利用的是光的反射B．摄像头成像特点与投影仪相同C．“刷脸”时，面部应位于摄像头两倍焦距之外D．“刷脸”时，面部经摄像头成正立缩小的实像【考点】凸透镜成像的应用．【答案】C【解析】A、摄像头相当于一个凸透镜，光经过摄像头成像利用的是光的折射，故A错误；B、光通过摄像头成倒立、缩小的实像，与照相机的成像特点相同，故B错误；CD、当u＞2f 时，成倒立、缩小的实像，所以，“刷脸”时，面部应位于摄像头两倍焦距之外，故C正确，D错误。
【点拔】本题考查了凸透镜的成像特点和应用，要掌握凸透镜成像的规律，搞清每种情况下的应用。
在学习过程中要善于总结、寻找规律，学着将所学知识与生活实际联系起来。
【变式1-2】（2019•广州）如图为某望远镜内部部分光路图，物镜是凸透镜，O为光心，F 为物镜焦点，焦距为500mm。
（1）在图中画出光线a、b经物镜折射前的入射光线。
（2）目镜是透镜（选填“凹”、“凸“）。
（3）用此望远镜观测月球时，月球经物镜成一个（选填“倒立”、“正立”）（选填“放大”、“等大”“缩小”）的像。
中考物理作图题专题训练汇总及答案解析
中考物理作图题专题训练汇总及答案解析中考物理复作图题一、作图题1、A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置．2、如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置．3、如图所示，光射在水面上，在图中画出反射光线．4、如图所示，S′为发光点S在平面镜MN中的像，若S 发出的一条光线SO经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路．5、根据平面镜成像特点，画出图中物体AB在平面镜中所成的像．（保留作图辅助线）6、画出下图中从A点出发，经平面镜反射后经过B的光线．7、如图所示，一束光从空气斜射向水面，请你在图中画出光的实际传播路径．8、作图题：一条光芒照射到水面产生反射和折射，这条光芒经水面折射后的光芒如图所示，请在图中画出它的入射光线和反射光线的大致方向．9、根据入射光线和折射光线，在图中的虚线框内画出适当的类型的透镜．10、如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光芒．11、如图所示，一个凸透镜的主光轴与平静水面重合，F 为凸透镜的焦点．请画出图中光线在凸透镜左边的入射光芒以及图中光芒进入水中的折射光芒．12、如图所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线．13、请在图中画出经过透镜折射后的光芒．14、如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光芒，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．15、画出图中静止在斜面上的物体A所受的重力G和它对斜面的压力F的示意图．16、图12甲所示是一吊灯吊挂在天花板上，其中O点为灯的重心，请画出吊灯所受的拉力和重力的示意图。
2020年人教版初中物理光学作图题复习题(含答案解析)
2020年人教版初中物理光学作图题复习题1. (1)光与平面镜成30°角射在平面镜上，如图1所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小．(2)画出图2物体AB在平面镜M中所成的像．【答案】解：(1)先过入射点垂直平面镜作出法线，再根据反射角等于入射角在法线的右侧画出反射光线，入射光线与平面镜的夹角为30°，所以入射角为90°−30°=60°，故反射角也为60°.如图所示：(2)由平面镜成像，像物关于平面镜对称，分别作出A、B关于平面镜的对称点A′、B′，连接A′B′即为物体的像．如图所示：【解析】(1)光的反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角．入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角．(2)平面镜成像的特点是：像与物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像、物关于平面镜对称；分别作出A、B关于平面镜的对称点A′、B′，连接A′B′即可．(1)在用光的反射定律作图时，注意一些技巧：反射角等于入射角、法线垂直反射面、法线为入射光线和反射光线的角平分线等；(2)根据平面镜成像特点作图，根据像物关于平面镜对称，只要作出物体对应的端点，连接即为像．要严格按要求做．2.图中S是一个点光源，S发出的哪一条入射光线经过镜面发射后通过点A，请作出这条入射光线．【答案】解：先通过平面镜作出发光点S的对称点S′，连接S′A交平面镜于点O，OA为反射光线，SO为入射光线，如图所示：【解析】可根据反射光线反向延长通过像点和像点与发光点关于平面镜对称，作出反射光线并完成光路图．此题还可以根据光的反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角完成光路图．3.如图所示，完成下面的光路图。
【答案】【解析】【分析】本题考查凸透镜和凹透镜光路的作图，分析清楚入射、折射光线的特点，要牢记三条特殊光线，属于常见题型。
2020年中考物理复习重难点1 凸透镜成像规律强化训练题(含答案解析)
2020年中考物理复习重难点1凸透镜成像规律强化训练题有解析姓名：__________ 班级：__________一、单选题（共10题）1.用镜头焦距不变的照相机给某同学拍照时，底片上成一清晰的半身像，现要改拍全身像，则应该使（）A. 照相机远离该同学，将镜头往前伸B. 照相机靠近该同学，将镜头往前伸C. 照相机远离该同学，将镜头往后缩D. 照相机靠近该同学，将镜头往后缩2.在“探究凸透镜成像规律”的过程中，小明同学观察到了如图所示的实验现象。
下列光学仪器的工作原理与该现象所反映的规律相同的是：（）A. 放大镜B. 照相机C. 投影仪D. 试衣镜3.将一物体放在凸透镜前，使物距依次为6cm、18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式（）A. f＜6cmB. 6cm＜f＜18cmC. 9cm＜f＜12cmD. 18cm＜f＜24cm4.如下图是用来演示凸透镜成像规律的实验装置示意图(屏未画出)，当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像：若透镜位置不变，将蜡烛移到刻度为40cm处，则：（）A. 移动光屏，可以在屏上得到倒立放大的像B. 移动光屏，可以在屏上得到倒立缩小的像C. 移动光屏，可以在屏上得到正立放大的像D. 不论光屏移到什么位置，都不能在屏上得到蜡烛的像5.某兴趣小组同学在研究凸透镜成像规律实验时，记录并绘制了物体离凸透镜的距离u与实像到透镜的距离v之间的关系(如图)，则凸透镜的焦距为（）A. 60 cmB. 40 cmC. 20 cmD. 10 cm6.在探究凸透镜成像特点实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时能在光屏上看到烛焰清晰的像，若保持透镜位置不变，将蜡烛沿光具座向原离透镜的方向移动10cm，调节光屏位置，可在光屏上看到（）A. 缩小的实像B. 放大的实像C. 缩小的虚像D. 放大的虚像7.在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像。
2020物理中考专题提升训练之透镜及应用 课件 (共28张PPT)
7．(2019·德州)如图是小强用手机、透镜和纸盒自制简易“投影
仪”，它能将手机上的画面放大投射到白墙上。下列说法不正确
的是( C )
A．手机屏幕到透镜的距离应在透镜的一倍焦距和二倍焦距之间 B．白墙上呈现的是手机画面倒立、放大的实像 C．若用不透明的硬纸板遮住透镜的一部分，白墙上的画面将不再完整 D．从各个角度都能清楚地看到白墙上的像，是因为白墙对照射到其上面的 光产生漫反射
2．在“探究凸透镜成像规律”实验中：
(1)如图甲所示，该透镜的焦距f＝____cm。
(2)将蜡烛、凸透镜、光屏依次安装在光具座上后，点燃蜡烛，在光屏上 得到蜡烛的像如图乙所示，若要让像成在光屏的中心位置，则可以将 凸透镜向____(选填“上”或“下”)移动。
(3)如图丙所示，把蜡烛放在光具座上____(选填“A”“B”“C”或“D”)
3．将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的
光斑，这时光斑到凸透镜的距离为1。若凸透镜远离纸的过
程中光斑一直变大，该凸透镜的焦距( A )
A．一定小于1
B．一定等于1
C．一定大于1
D．可能小于1，也可能大于1
4．(2019·温州)将一蜡烛放在装有水的烧瓶前，调整蜡烛和烧瓶至 如图所示位置，在墙壁上得到清晰的像。该像的性质是( D)
【Байду номын сангаас析】
(1)由图甲可知，在光屏上找一个最小最亮的点即为焦点位置，则光屏到凸 透镜的距离为焦距，所以焦距为11 cm；
(2)如图乙所示，成像在光屏的上方，由于成像是倒立的，所以是蜡烛偏低，或 者光屏偏低，而使三者不在同一直线上，可以将蜡烛向上移动，透镜向下移动， 光屏向上移动；
(3)要想成像是倒立、放大的实像，那就要将蜡烛放在一倍焦距之外二倍焦距
中考物理《光学作图》专项练习题(附答案)
中考物理《光学作图》专项练习题(附答案)1．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P 点，请你画出平面镜的位置．2．作出蜡烛发出的光通过透镜之后的光线．3．画出图中S点发出的一条入射光线经平面镜反射后过P点的光路。
4．如图所示，点S表示天空中的小鸟，点S′表示游泳者在水下看到的小鸟，请画出游泳者能看到小鸟的一条入射光线和对应的折射光线．（保留作图痕迹）( )5．如图所示，光源Q发出一束光经平面镜反射在墙上显示出一个光点．①画出光源Q在平面镜中的像①画出平面镜发射的光线并标出墙上光点的位置6．在图中画出平面镜的位置，要求保存作图痕迹_______。
7．如图所示，SA、SB是光源S发出的两条光线．其中SA平行于主光轴，SB过左焦点，请画出这两条光线通过凸透镜后的光线．( )8．如图所示，（两透镜焦距相同）根据已知光线画出原先的入射光线和后来的折射光线。
9．如图，MN为凸透镜L的主光轴，A′B′为物体AB通过凸透镜所成的虚像，请通过作图标出凸透镜L和焦点F的位置。
10．请画出入射光线通过透镜后的折射光线．( )11．如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．( )12．一束光线从空气斜射向水面，在界面处同时发生了反射和折射，如图所示，已知反射光线，请作出入射光线和大致的折射光线13．当光线从水射向空气时，它的反射光线如图所示，画出入射光线和折射光线．14．如图所示，一束光射向三棱镜，画出这束光两次折射的大致光路。
15．如图所示，一凸透镜放置于水中其主光轴与水面重合，现有一束平行于水面的入射光线通过凸透镜后折射入水中，请画出完整的光路．( )16．如图所示，ab是光源S射向平面镜后的一条反射光线，射向凹透镜的焦点F.S′是光源S在平面镜中的像．请画出：(1)光源S的位置；(2)ab的入射光线；(3)ab经凹透镜的折射光线．17．如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．18．如图所示，AB是由点光源S发出的一个入射光线，CD是由S发出的另一条入射光线的反射光线，请在图中画出点光源S点的位置．19．请在图中画出两条入射光线经过凸透镜后的折射光线．20．如图是人眼看见A′物体在平面镜中的像A′的示意图，请确定物体A的位置并画出入射光线．( )参考答案1．【详解】过P点作水平直线与入射光线相交于o点，OP是反射光线，作入射光线和反射光线之间夹角的角平分线，角平分线就是法线的位置，然后垂直于法线画出平面镜的位置；如图所示：【点睛】】本题是光的反射定律的应用，关键要找出法线是入射光线和反射光线夹角的角平分线，平面镜与法线垂直的关系．2．【详解】根据凸透镜的三条特殊光线作图：与主光轴平行的光线，折射后过焦点；过凸透镜光心的光线，传播方向不变；据此作图如下：【点睛】涉及凸透镜或凹透镜的光路作图，应牢记凸透镜和凹透镜的三条特殊光线，在画图中灵活运用，像这一类的作图即可迎刃而解．3．【详解】首先根据像与物体对称作出S的像S’，如图，再连接S’P，交点平面镜于O点，则OP为反射光线，连接SO为入射光线，如图：【点睛】此类作图依据是平面镜成像的原理，如果根据反射定律是不能一下找准正好经过A点的反射光线的；而平面镜成像时，是反射光线的反向延长线相交形成物体的像，所以找出物体的像后，连接像点到P 点，则OP一定为其中一条反射光线。
2020年中考物理复习作图题微专题《杠杆作图》强化训练试题(附答案和解析)
《杠杆作图》一、作图题1.“节约用水，人人有责”如图甲是用水后及时关闭水龙头时的情景，水龙头手柄看作是一个杠杆，请你在图乙所示的示意图中画出阻力臂L2，并画出施加在A点的最小动力F1及其力臂L1。
2.在图所示杠杆的A点，画出使杠杆在水平位置平衡时最小拉力F的示意图及其力臂L。
3.一根质量忽略不计的杠杆，支点为O，在A点悬挂一重为20N的物体G.为使杠杆在水平位置保持平衡，还要给杠杆施加一个大小为12N的拉力F2，请在图中画出：(1)拉力F1的力臂L1；(2)拉力F2的示意图。
(图中杠杆所标每小格刻度均匀)4.如图所示，小明用羊角锤拔铁钉，请画出在A点施加最小动力F的示意图及其力臂l。
5.如图所示，用起子开启瓶盖，请确定支点O的位置，画出F的力臂。
6.如图甲是一个“胀管器”，其手柄OBA在使用时是一个杠杆。
图乙是其简化的示意图，图中O为支点，F2是使用“胀管器”时B点受到的阻力。
请在图乙中画出：(1)阻力臂l2；(2)作用在A点的最小动力F1及其力臂l1．7.手机自拍已成一种时尚。
如图所示是使用自拍杆辅助手机进行自拍时的示意图，将自拍杆看作一个杠杆，请在图中画出力F1和F2的力臂l1和l2。
8.右图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动。
在图上画出动力臂L1和阻力F2的示意图。
9.如图所示，为了让杠杆静止在图中位置，请画出在A点所施加的最小动力F；并作出重物对杠杆拉力的力臂l2．10.如图是一种活塞式抽水机的示意图。
其中手柄AOB是一个杠杆，杠杆在动力F1的作用下绕O点匀速转动，请在图中画出杠杆在B点受到阻力的示意图和F1的力臂。
11.如图所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴(支点)，右图为单侧钳柄及相连部分示意图。
请在图中画出钢丝钳剪钢丝时的动力臂L1和阻力F2。
12.如图所示，在杠杆AB上挂了一个重为G的物体，为使杠杆在图中的位置静止。
2020年各地中考物理模拟试题分类精编专题03透镜及其应用含解析6
专题03透镜及其应用★考点导学常考题型选择题：常考热点主要集中在透镜成像规律和透镜应用。
填空题：常考热点集中在透镜应用。
实验探究题：凸透镜成像规律实验。
12★模拟汇编一、选择题1.（2020·广东省佛山市南海区石门实验中学中考一模）如图所示，“微信支付”已被广泛应用于人们的实际生活中，整个支付过程简便流畅。
支付时需用手机摄像头扫描二维码，当手机扫描二维码时，下列说法正确的是（）。
A．二维码是光源；B．手机摄像头使用的是凹透镜；C．二维码应位于手机摄像头的二倍焦距以外；D．维码中黑色部分发生漫反射，白色部分发生镜面反射【答案】C。
【解析】A、二维码本身不发光，不是光源，故A 错误；BC、手机摄像头相当于凸透镜，手机摄像头与照相机原理相同，是利用物距大于二倍焦距时，成倒立、缩小实像的规律制成的，因此，扫描二维码时镜头和二维码之间的距离大于二倍焦距，故B 错误，C 正确；作图题：考查对透镜三条主要光线的理解与应用程度。
在解答作图题时，要注意三方面问题：一、光线的方向要用箭头标出；二、三条光线任选两条即可；三、光线的传播方向要标准。
3D、当扫描黑白相间的条纹时，黑色条纹吸收所有光线，故黑色条纹不反射色光，而白色条纹能够反射所有色光，故D 错误。
故选C。
2.（2020·河北涿州实验中学初三中考模拟）小露同学在做探究凸透镜成像规律时，出现了如图所示的情形，则凸透镜的焦距可能是（）。
A．3cm B．6cm C．9cmD．20cm【答案】C。
【解析】由光具座上物像关系可知，像是倒立缩小的实像。
这就说明物在凸透镜2倍焦距以外，即35cm>2f，也就是17.5cm>f。
根据凸透镜成像规律，像距应在一倍焦距和二倍焦距之间，故只有一种可能，就是焦距为9cm。
故选C。
3.（2020·湖北省黄石市阳新县陶港中学中考模拟)物体放在凸透镜前某一位置时，在透镜另一侧离透镜20cm 的光屏上成一个缩小的像，当物体移至离透镜15cm 处时，所成的像一定是（）。
