2017-2018学年黑龙江省哈尔滨市香坊区九年级 (上)期末物理试题(原卷版)
2017-2018学年黑龙江省哈尔滨市香坊区九年级（上）期末物理试卷
一、选择题（共12小题，每小题3分，满分36分）
1. 下列实验仪器中，能直接测量电功的仪表是（）
A. 电流表
B. 电压表
C. 验电器
D. 电能表
2. 下列说法正确的是（）
A. 铜是磁性材料
B. 玻璃在常温下是绝缘体
C. 燃料质量越大，热值越大
D. 导体两端电压越大，电流越大
3. 如图所示的电路中，正确的是（）
A. B. C. D.
4. 如图所示是四冲程汽油机工作过程的示意图，其中压缩冲程是（）
A. B. C. D.
5. 手电筒的构造如图所示，电源为两节干电池，下列说法正确的是（）
A. 按键相当于开关
B. 弹簧为绝缘体
C. 灯泡发光时，两端电压为4V
D. 灯泡发光时，电能转化为化学能
6. 如图所示电路，下列分析正确的是（）
.........
A. 只闭合S1时，L2发光、L1不发光，A2测L2电流
B. 只闭合S2时，L1发光、L2不发光，A1测L1电流
C. 闭合S1、S2时，L1、L2并联，A2测L2电流
D. 闭合S1、S2时，L1、L2串联，A1、A2示数相等
7. 电风扇通电时扇叶会飞速转动，下列各图与之工作原理相同的是（）
A. B.
C. D.
8. 图中“+”、“﹣”分别表示电表的正负接线柱，可以测量R消耗的电功率的电路图是（）
A. B. C. D.
9. 如图1是伏安法测量小灯泡电阻、功率的实验电路图．小灯泡正常工作时，滑片P的位置和两电表的示数如图2，则下列说法中不正确的是（）
A. 在连接电路时，应将开关断开，并将变阻器阻值调至最大值
B. 如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率
C. 如果将滑片P向a端滑动，则电压表的示数将变大
D. 小灯泡的额定功率为0.78W，此时电阻约为8.67Ω
10. 冬天来临，小王给奶奶买了一个“暖手宝”．该“暖手宝”加热过程中所产生的电热与时间的关系如图所示，由此可知该“暖手宝”加热时的功率约为（）
A. 2400W
B. 400W
C. 40W
D. 24W
11. 甲乙两灯并联工作时，甲灯比乙灯亮，说法正确的是（）
A. 甲灯灯丝电阻一定比乙灯的大
B. 甲灯两端的电压一定比乙灯的大
C. 通过甲灯的电流一定比乙灯的小
D. 甲灯的实际功率一定比乙灯的大
12. 电饭煲具有保温和加热功能，晓东同学设计了如图所示的模拟电路（R1＞R2），其中保温状态和加热状态电功率都最小的是（）
A. B. C. D.
二、解答题（共16小题，满分46分）
13. 钻木取火是通过_____（选填“做功”或“热传递”）的方式把机械能转化为内能的．桃花香气袭人、飘香万里，这属于_____现象．
14. 四冲程汽油机工作时，将内能转化为机械能的冲程是_____冲程；靠飞轮的动能来完成的其余冲程有
_____．
15. 教室里的各盏照明灯之间是_____联的，当教室里多开一盏照明灯时，干路上的电流大小将_____．（选填“变大”、“不变”或“变小”）
16. 电水壶利用了电流的_____效应，发热元件是一个阻值为48.4Ω 的电阻．当发热元件两端的电压为220V 时，该电水壶的电功率为_____W．
17. 如图为“探究产生感应电流的条件”的实验装置，让导体 ab 在磁场中_____（选填“水平方向左右”或“竖直方向上下”）运动从而产生感应电流，在这种现象中，能量的转化是_____．
18. 小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图所示．电路中有一处明显错误是_____；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体_____有关．
19. 如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片P向右移动时，电流表示数_____，电压表与电流表示数之比_____．
20. 探究“电流与电压、电阻关系”的实验时，小红和小东设计了甲、乙二种方案（如图）来探究“电流与电压的关系”．你认为图甲和图乙两种方案中可行的是_____，理由是：_____．
21. 如果加在定值电阻两端的电压从8V增加到10V时，通过定值电阻的电流相应变化了0.2A，则该定值电阻的阻值是_____，所消耗的电功率的变化量是_____．
22. 有两个电阻：R1=3Ω，R2=4Ω，若将它们串联在电路中，则在相同时间内消耗的电能之比W1：W2=_____；若将它们并联在电路中，则在相同时间内产生的热量之比Q1：Q2=_____．
23. 在图的圆圈中填上适当的电表符号，使之成为正确的电路图．
24. 如图是条形磁体的磁感线分布，图中E、F、P、Q四点，磁场最强的是_____点，请在P点画出该点的磁场方向．
25. 学习比热容知识后，小方和小东用相同的实验装置，验证水比煤油的吸热能力强．
（1）本实验需要用到天平这一测量工具，目的是_____．
（2）加热5min，水吸收的热量_____（选填“大于”、“小于”或“等于”）煤油吸收的热量．
（3）根据实验数据，小方和小东分别画出了水和煤油的温度和加热时间的图象A和图象B，在A、B图象中能合理反映该实验结果是_____（选填“A”、“B”）．由图象可知：煤油的比热容是_____J/（kg•℃），在加热到第 10min 时，水的温度是_____℃．[c水=4.2×103J/（kg•℃）]
26. 探究“电功率与电流、电压关系”实验时，选择的小灯泡是种类相同、规格不同的L1“2.5V 0.3A”、L2“3.8V 0.3A”，其他器材如图所示．
（1）请你说明“可以通过灯泡的亮度判断电功率的大小”的理由．
（2）小红设计图甲所示的实验方案，她能够探究的问题是_____．
（3）小东设计如图乙所示的方案进行实验，把实验证据填入下面的表格中请你写出分析证据得出结论的过
程．
27. 在做“测量小灯泡电阻”的实验时，小东设计了如图所示甲的电路，其中电源电压3V，小灯泡标有2.5V，有两个滑动变阻器 R1“10Ω 1A”、R2“20Ω 2A”可选择使用．
（1）请你根据图甲，用笔画线代替导线，将图乙中的电路连接完整．
（2）接电路时，选择了 R1“10Ω 1A”，正确连接电路后，闭合开关前，应将滑片 P置于_____（选填“A”或“B”）端．闭合开关S，改变滑片P的位置，小东发现小灯泡始终不亮，电流表指针几乎未偏转，电压表有示数，则故障原因可能是_____．排除故障后，继续实验，他把实验数据填入下表中．其中第2次实验时电流表表盘如图丙，此时电路中的电流为_____A．
（3）分析了小东的实验数据，老师认为有一组数据是收集不到的，请你写出他判断的理由．
（4）在老师的指导下，小东对实验进行改正，并继续实验，他发现在收集上表中的第 1、2 组实验数据时，小灯泡几乎不亮．请你指出产生这种现象的原因．
28. 小东家有一台双层电烤箱．其工作原理电路如图所示，S为总开关，S1和S2为两个温控开关，R1和R2为上、下两层的加热电阻，上、下层同时加热时额定功率为1600W，其中R1=3R2，U=220V．
（1）电烤箱上、下两层同时正常工作时，R1消耗的电功率是多少？
（2）R1正常工作时，通过 R1的电流是多少？（计算结果保留一位小数）
（3）做晚饭时，妈妈总感觉烤熟同种质量相等的食物，所用时间比在其他时段要长．于是，小东在妈妈做晚饭时，用家中的电能表（如图）和秒表进行测量．他关闭家中其他用电器，仅让电烤箱单独工作（上、下层同时加热）30s，电能表转盘转过了 32r．请你根据小东测量数据，通过计算说明妈妈的感觉是否可靠？。

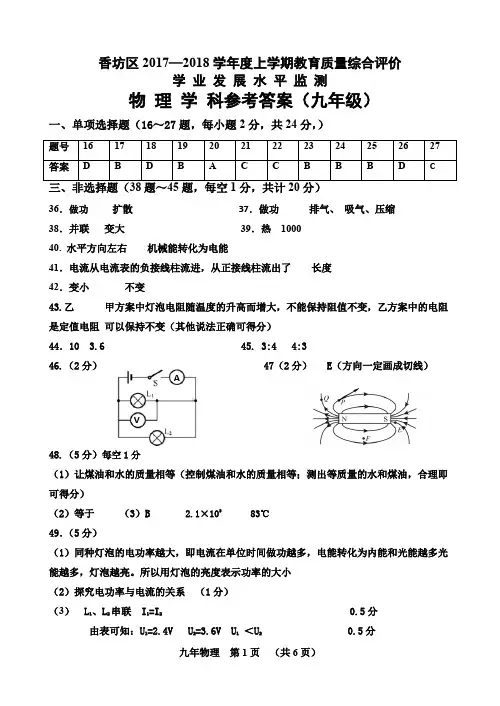

哈尔滨市香坊区2017-2018学年度上学期学期期末调研测试九年级物理试卷 答案
香坊区2017—2018学年度上学期教育质量综合评价学 业 发 展 水 平 监 测物 理 学 科参考答案（九年级）一、单项选择题（16～27题，每小题2分，共24分，）36．做功 扩散 37．做功 排气、 吸气、压缩 38．并联 变大 39．热 1000 40. 水平方向左右 机械能转化为电能41．电流从电流表的负接线柱流进，从正接线柱流出了长度 42．变小 不变43.乙 甲方案中灯泡电阻随温度的升高而增大，不能保持阻值不变，乙方案中的电阻是定值电阻 可以保持不变（其他说法正确可得分） 44．10 3.6 45. 3:4 4:346.（2分） 47（2分） E （方向一定画成切线）48.（5分）每空1分（1）让煤油和水的质量相等（控制煤油和水的质量相等；测出等质量的水和煤油，合理即可得分）（2）等于 （3）B 2.1×103 83℃ 49．（5分）（1）同种灯泡的电功率越大，即电流在单位时间做功越多，电能转化为内能和光能越多光能越多，灯泡越亮。
所以用灯泡的亮度表示功率的大小 （2）探究电功率与电流的关系 （1分）（3） L 1、L 2串联 I 1=I 2 0.5分由表可知：U 1=2.4V U 2=3.6V U 1 ＜U 2 0.5分A V用灯泡的亮度表示灯泡电功率的大小L1暗、L2亮，P1＜P2 0.5分比较可得到的结论：通过用电器的电流相等时，用电器两端的电压越大，电功率越大0.5分50.（6分）(1)图略 (2)A 灯泡所在支路开路（与电压表并联的灯泡发生开路） 0.2(3)第一组数据收集不到，要求有计算过程，方法多种如：计算出滑动变阻器的至少需要的阻值R滑=15.6Ω＞10Ω（计算过程0.5分，比较和结论0.5分）（4）灯泡两端的电压太小，使得通过灯泡的电流太小，根据P=UI可知灯泡的实际电功率太小，不足以发光。
51.（6分）（1）（2分）如图所示，电烤箱上、下两层同时工作时，P总=1600W即：P1+P2=1600Ｗ① 0.5分因为P=UI Ｉ=Ｕ/Ｒ可得Ｐ=Ｕ２/Ｒ 0.5分所以P1/P2=R2/R1由已知： R1 =3R2可得 P2 =3P1② 0.5分由①和②可得P1=400W 0.5分（2）（1分） I1=P1/U=400W/220V=1.8A 1分（3）（3分）W=(1KW·h/3200R)×32R=0.01 KW·h=3.6×104J 1分P=W/t=3.6×104J/30s=1200W 根据W=Pt 电功率越小需要的时间越长，所以妈妈的感觉是可靠的 1分。

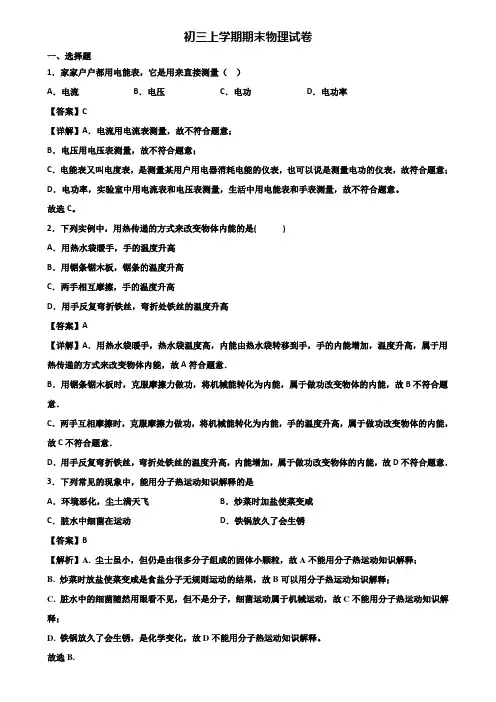

【精选3份合集】2017-2018年哈尔滨市九年级上学期期末监测物理试题
初三上学期期末物理试卷一、选择题1．家家户户都用电能表，它是用来直接测量（）A．电流B．电压C．电功D．电功率【答案】C【详解】A．电流用电流表测量，故不符合题意；B．电压用电压表测量，故不符合题意；C．电能表又叫电度表，是测量某用户用电器消耗电能的仪表，也可以说是测量电功的仪表，故符合题意；D．电功率，实验室中用电流表和电压表测量，生活中用电能表和手表测量，故不符合题意。
故选C。
2．下列实例中，用热传递的方式来改变物体内能的是( )A．用热水袋暖手，手的温度升高B．用锯条锯木板，锯条的温度升高C．两手相互摩擦，手的温度升高D．用手反复弯折铁丝，弯折处铁丝的温度升高【答案】A【详解】A．用热水袋暖手，热水袋温度高，内能由热水袋转移到手，手的内能增加，温度升高，属于用热传递的方式来改变物体内能，故A符合题意．B．用锯条锯木板时，克服摩擦力做功，将机械能转化为内能，属于做功改变物体的内能，故B不符合题意．C．两手互相摩擦时，克服摩擦力做功，将机械能转化为内能，手的温度升高，属于做功改变物体的内能，故C不符合题意．D．用手反复弯折铁丝，弯折处铁丝的温度升高，内能增加，属于做功改变物体的内能，故D不符合题意．3．下列常见的现象中，能用分子热运动知识解释的是A．环境恶化，尘土满天飞B．炒菜时加盐使菜变咸C．脏水中细菌在运动D．铁锅放久了会生锈【答案】B【解析】A. 尘士虽小，但仍是由很多分子组成的固体小颗粒，故A不能用分子热运动知识解释；B. 炒菜时放盐使菜变咸是食盐分子无规则运动的结果，故B可以用分子热运动知识解释；C. 脏水中的细菌随然用眼看不见，但不是分子，细菌运动属于机械运动，故C不能用分子热运动知识解释；D. 铁锅放久了会生锈，是化学变化，故D不能用分子热运动知识解释。
故选B.4．关于温度、热量、内能，以下说法正确的是（）A．物体的温度越高，所含的热量越多B．0℃的冰没有内能C．一个物体吸收热量时，温度不一定升高D．对物体做功，物体的温度一定升高【答案】C【详解】A．热量是一个过程量，不能说含有多少热量，故A错误；B．一切物体在任何情况下都有内能，所以0℃的冰也有内能，故B错误；C．一个物体吸收热量时，温度不一定升高，例如晶体熔化过程中吸收热量但温度保持不变，故C正确；D．因为改变内能的方式有做功和热传递，所以对物体做功的同时，可能物体放出热量，则它的内能不一定会增加，物体的温度不一定升高，故D错误。

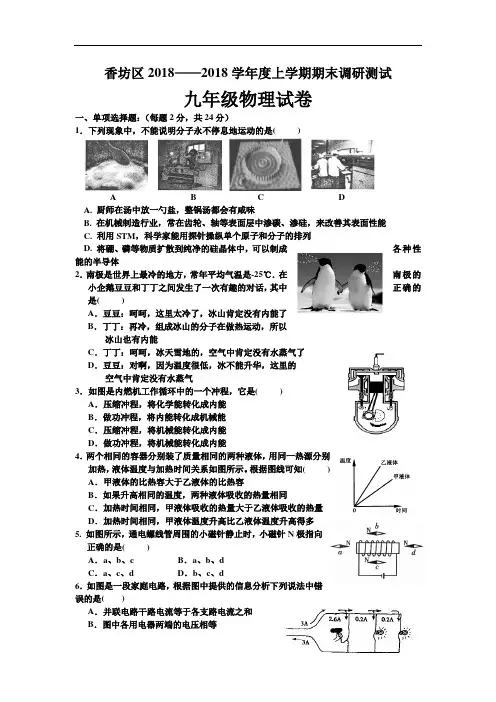

九年级物理上册期末测试(含答案)
香坊区2018——2018学年度上学期期末调研测试九年级物理试卷一、单项选择题：（每题2分，共24分）1．下列现象中，不能说明分子永不停息地运动的是( )A B C DA. 厨师在汤中放一勺盐，整锅汤都会有咸味B. 在机械制造行业，常在齿轮、轴等表面层中渗碳、渗硅，来改善其表面性能C. 利用STM，科学家能用探针操纵单个原子和分子的排列D. 将硼、磷等物质扩散到纯净的硅晶体中，可以制成各种性能的半导体2．南极是世界上最冷的地方，常年平均气温是-25℃．在南极的小企鹅豆豆和丁丁之间发生了一次有趣的对话，其中正确的是( )A．豆豆：呵呵，这里太冷了，冰山肯定没有内能了B．丁丁：再冷，组成冰山的分子在做热运动，所以冰山也有内能C．丁丁：呵呵，冰天雪地的，空气中肯定没有水蒸气了D．豆豆：对啊，因为温度很低，冰不能升华，这里的空气中肯定没有水蒸气3．如图是内燃机工作循环中的一个冲程，它是( )A．压缩冲程，将化学能转化成内能B．做功冲程，将内能转化成机械能C．压缩冲程，将机械能转化成内能D．做功冲程，将机械能转化成内能4．两个相同的容器分别装了质量相同的两种液体，用同一热源分别加热，液体温度与加热时间关系如图所示。
根据图线可知( )A．甲液体的比热容大于乙液体的比热容B．如果升高相同的温度，两种液体吸收的热量相同C．加热时间相同，甲液体吸收的热量大于乙液体吸收的热量D．加热时间相同，甲液体温度升高比乙液体温度升高得多5. 如图所示，通电螺线管周围的小磁针静止时，小磁针N极指向正确的是( )A．a、b、c B．a、b、dC．a、c、d D．b、c、d6．如图是一段家庭电路，根据图中提供的信息分析下列说法中错误的是( )A．并联电路干路电流等于各支路电流之和B．图中各用电器两端的电压相等C. 图中两盏灯泡工作时的电阻相同D. 吹风机工作时的电阻一定比灯泡电阻大7. 小东用图所示电路探究“一段电路中电流跟电阻的关系”。
2017-2018学年度上学期学期期末调研测试九年级物理试卷及答案(教科版)
2017～2018学年度年上学期九年期末调研测试物理试题16.通过直接感知的现象，推测无法直接感知的事实，这是物理学中常用的方法，晓彤同学对下面观察到的现象作了以下推测，其中符合事实的是（）A．现象：用手很难将固体压缩推测：固体内分子之间有引力B．现象：酒精和水混后体积变小推测：分子是无规则运动的C．现象：通电导体靠近小磁针时，小磁针发生偏转推测：通电导体周围存在磁场D．现象：摩擦起电推测：做功可以改变物体的内能17.关于物质的比热容，下列说法正确的是（）A．比热容是物质的一种特性，它只跟物体的质量有关B．比热容是物质的一种特性，它只跟物体温度的变化有关C．不同物体升温过程中吸收热量的多少跟物质的比热容有关D．相同条件下，内陆地区昼夜温差比沿海地区小，这是因为干泥土比热容比水小18.如图甲所示的电路中，A１的示数为1.2A，A２的示数如图乙所示。
下列判断正确的是（）A.通过L１的电流为0.7AB.通过L１的电流为1.2AC.通过L2的电流为1.2AD.通过L2的电流为1.7A19.如图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是（）A．L1亮度不变，电流表示数变小 B．L1亮度不变，电流表示数不变C．L1的亮度增大，电流表示数不变 D．L1亮度减小，电流表示数变小第18题图第19题图20.教育局利用如图所示的“坐位体前屈测试仪”对初中毕业生进行了身体柔韧性测试．测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大．小雪同学设计了如图所示的四种电路，其中滑动变阻器的滑片向右滑动时，电表示数增大的电路是（）21.把两个分别标有“10V 10W ”和“9V 5．4W ”的灯泡串联后接到电源上，要使两灯都不被损坏（设灯丝的电阻不变），则电源的最大电压应为（ ）A ．10VB ．15VC ．19VD ．25V22.如图所示是电阻甲和乙的U-I 图象，下列说法正确的是（ ）A ．甲的电阻值保持10Ω不变B ．乙的电阻值保持20Ω不变C ．甲、乙并联在电路中，当电源电压为2V 时，电路总电流为0.3AD ．甲、乙串联在电路中，当电路电流为0.2A 时，甲的电压为2V23.晓彤同学用如图所示的电路测小灯泡的功率。
2017-2018九年级物理上学期期末测试卷(含答案)
2017–2018学年第一学期期末测试卷九年级物理题号 一 二 三 四 五 六 总分 得分一、单项选择题（每小题3分,共21分)1．在实验室用酒精进行实验时，整个实验室很快就闻到了刺鼻的酒精气味，这是一种扩散现象。
以下有关的分析中错误的是( ）A ．扩散现象说明分子间存在着间隙B ．扩散现象说明分子在不停息地做无规则运动C ．温度越高时扩散现象越剧烈D ．扩散现象只发生在气体、液体之间以及密度很小的固体之间。
2. 下列现象中，利用做功使物体内能增加的是 ( ） A 。
铁块放在炉火中被烧红了 B 。
烧开水时，壶盖被水蒸气顶起来C 。
木工用锯锯木条时，锯条发烫D 。
冬天，人们在太阳光下取暖 3。
一杯酒精减少一半后，则 （ ）A ．热值和比热容都不变B ．热值减半、比热容不变C ．热值和比热容都减半D ．热值不变、比热容减半4. 如图1表示小磁针在通电螺线管周围静止时北极的指向，其中正确的是（ ）5．为使驾驶员不忘系好安全带，汽车上设置了“安全带指示灯”．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关,指示灯发光．如图2所示的哪一个电路可以符合上述要求？（ ）图1图2 学校 班别 姓名 考号密 封 线图36．如图3所示，灯L 1与L 2串联,闭合开关S 后,发现灯L 1比L 2亮，L 1、L 2的电流、电压、电阻、功率分别为I 1和I 2、U 1和U 2、R 1和R 2、P 1和P 2，则有：（ ）A ．I 1＞I 2B ．U 1＜U 2C ．R 1＞R 2D ．P 1＝P 27．光敏电阻的特点是有光照射它时阻值变小．如图4所示，是某小区门口利用光敏电阻设计的行人监控装置,R 1为光敏电阻，R 2为滑动变阻器，A 、B 间接监控装置．则（ )A ．当有人通过通道而遮蔽光线时,A 、B 间电压升高 B ．当有人通过通道而遮蔽光线时，A 、B 间电压减小C ．图中R 2的滑动头向下移动时，通过R 1的电流变大D ．图中R 2的滑动头向上移动时，可提高A 、B 间电压 二、填空题(每空1分，共24分）8．在火力发电站内，燃料的化学能经锅炉、蒸汽轮机和发电机最终转化为_______能．锅炉是将燃料的化学能能转化为内能，蒸汽轮机是将_________能转化为机械能．若锅炉、蒸汽轮机和发电机的效率分别为50％、70％和80%,则火电站的总效率为_______。

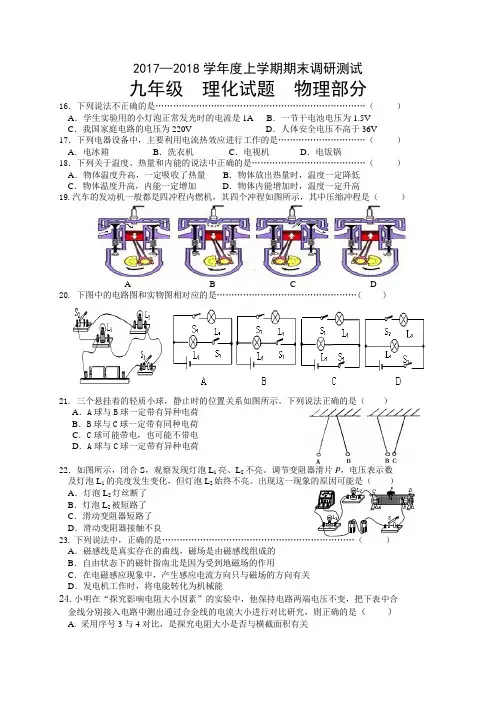

黑龙江省哈尔滨市2017—2018九年级上期末考试物理试题含答案
2017—2018学年度上学期期末调研测试九年级理化试题物理部分16．下列说法不正确的是………………………………………………………………（）A．学生实验用的小灯泡正常发光时的电流是1A B．一节干电池电压为1.5VC．我国家庭电路的电压为220V D．人体安全电压不高于36V 17．下列电器设备中，主要利用电流热效应进行工作的是…………………………（）A．电冰箱B．洗衣机C．电视机D．电饭锅18．下列关于温度、热量和内能的说法中正确的是…………………………………（）A．物体温度升高，一定吸收了热量B．物体放出热量时，温度一定降低C．物体温度升高，内能一定增加D．物体内能增加时，温度一定升高19.汽车的发动机一般都是四冲程内燃机，其四个冲程如图所示，其中压缩冲程是（）A B C D20.下图中的电路图和实物图相对应的是…………………………………………( )21. 三个悬挂着的轻质小球，静止时的位置关系如图所示。
下列说法正确的是（）A．A球与B球一定带有异种电荷B．B球与C球一定带有同种电荷C．C球可能带电，也可能不带电D．A球与C球一定带有异种电荷22．如图所示，闭合S，观察发现灯泡L1亮、L2不亮。
调节变阻器滑片P，电压表示数及灯泡L1的亮度发生变化，但灯泡L2始终不亮。
出现这一现象的原因可能是（）A．灯泡L2灯丝断了B．灯泡L2被短路了C．滑动变阻器短路了D．滑动变阻器接触不良23.下列说法中，正确的是…………………………………………………………（）A．磁感线是真实存在的曲线，磁场是由磁感线组成的B．自由状态下的磁针指南北是因为受到地磁场的作用C．在电磁感应现象中，产生感应电流方向只与磁场的方向有关D．发电机工作时，将电能转化为机械能24.小明在“探究影响电阻大小因素”的实验中，他保持电路两端电压不变，把下表中合金线分别接入电路中测出通过合金线的电流大小进行对比研究，则正确的是（）A. 采用序号3与4对比，是探究电阻大小是否与横截面积有关B. 采用序号2与4对比，是探究电阻大小是否与材料有关C. 采用序号1与2对比，是探究电阻大小是否与长度有关D. 采用序号1与3对比，是探究电阻大小是否与长度有关25.如图所示电路，电源电压保持不变，其中R0、R1为定值电阻，闭合开关，当把滑动变阻器的滑片从右端调到左端过程中，下列说法中正确的是……………………( )A．电流A示数变小B．电压表V1示数变小C．电压V2示数变小D．R0两端的电压变小26．下图是课本中的几个实验，演示磁场对通电导体有力作用的是………………（）A B C D27.如图所示电路，电源电压保持不变。
香坊区2017-2018学年度上学期学期期末调研测试九年级物理试卷
香坊区2017—2018学年度上学期教育质量综合评价学业发展水平监测物理试卷（九年级）16.下列实验仪器中，能直接测量电功的仪表是( )A. 电流表B. 电压表C. 验电器D. 电能表17.下列说法正确的是( )A. 铜是磁性材料B. 玻璃在常温下是绝缘体C. 燃料质量越大，热值越大D. 导体两端电压越大，电流越大18.如图所示的电路中，正确的是( )19.下面是汽油机四个工作冲程的示意图，其中是压缩冲程的是( )20.手电筒的构造如图所示，电源为两节干电池，下列说法正确的是( )A. 按键相当于开关B. 弹簧为绝缘体C. 灯泡发光时，两端电压为4VD. 灯泡发光时，电能转化为化学能21.如图所示电路，下列分析正确的是( )A.只闭合S1时，L2发光、L1不发光，A2测L2电流B.只闭合S2时，L1发光、L2不发光，A1测L1电流C.闭合S1、S2时，L1、L2并联，A2测L2电流D.闭合S1、S2时，L1、L2串联，A1、A2示数相等22.电风扇通电时扇叶会飞速转动，下列各图与其工作原理相同的是( )23.如图中“＋”、“－” 分别表示电表的正负接线柱，可以测量R消耗的电功率的电路图是( )24.如图是伏安法测量小灯泡电阻、电功率的实验电路图.小灯泡正常工作时，滑片P 的位置和两电表的示数如图所示，则下列说法中不正确的是( )A.在连接电路时，应将开关断开，并将变阻器阻值调至最大值B.如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率C.如果将滑片P向a端滑动，则电压表的示数将变大D.小灯泡的额定功率为0.78W，此时电阻约为8.67Ω25.如图所示，是“暖手宝”加热过程中所产生的电热与时间的关系，由此可知该“暖手宝”加热功率约为( )A. 2400WB. 400WC. 40WD. 24W26.甲、乙两灯并联工作时，甲比乙灯亮，说法正确的是( )A. 甲灯灯丝电阻一定比乙灯的大B. 甲灯两端的电压一定比乙灯的大C. 通过甲灯的电流一定比乙灯的小D. 甲灯的实际功率一定比乙灯的大27.小东设计了具有保温和加热功能的电饭煲的模拟电路，如图所示(R1＞R2)，其中保温状态和加热状态电功率都最小的电路是( )36.钻木取火是通过(选填“做功”或“热传递”)的方式把机械能转化为内能的.桃花香气袭人、飘香万里，这属于现象.37.四冲程汽油机工作时，将内能转化为机械能的冲程是冲程；靠飞轮的动能来完成的其余冲程有.38.教室里的各盏照明灯之间是联的，当教室里多开一盏照明灯时，干路上的电流大小将.(选填“变大”、“不变”或“变小”)39.电水壶利用了电流的效应，发热元件是一个阻值为48.4Ω 的电阻.当发热元件两端的电压为220V 时，该电水壶的电功率为W.40.如图为“探究产生感应电流的条件”的实验装置，让导体ab 在磁场中(选填“水平方向左右”或“竖直方向上下”)运动从而产生感应电流，在这种现象中，能量的转化是.41.小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图所示.电路中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N 之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体有关.42.如图所示，电源电压不变，R1 为定值电阻，开关S 闭合后，滑动变阻器滑片向右移动时，电流表的示数，电压表示数与电流表示数之比.(选填“变大”、“ 变小” 或“不变”)第40题图第41题图第42题图43.探究“电流与电压、电阻关系” 的实验时，小红和小东设计了甲、乙二种方案(如图)来探究“电流与电压的关系”.你认为图甲和图乙两种方案中可行的是，理由是:.44.如果加在定值电阻两端的电压从8V 增加到10V 时，通过电阻的电流相应变化了0.2A，则该定值电阻的阻值Ω，其消耗的电功率的变化量是W.45.电阻R1＝3Ω，R2＝4Ω，若将它们串联在电路中，则在相同时间内消耗的电能之比W1︰W2＝；若将它们并联，则在相同时间内产生的热量之比Q1︰Q2＝.46.在图的圆圈中填上适当的电表符号,使之成为正确的电路图.第46题图第47题图47.如图是条形磁体的磁感线分布，图中E、F、P、Q 四点，磁场最强的是点，请在P 点画出该点的磁场方向.48.(5分)学习比热容知识后，小方和小东用相同的实验装置，验证水比煤油的吸热能力强.⑴本实验需要用到天平这一测量工具，目的是.⑵加热5min，水吸收的热量(选填“大于”、“小于”或“等于” )煤油吸收的热量.⑶根据实验数据，小方和小东分别画出了水和煤油的温度和加热时间的图像A 和图像B，在A、3B 图像中能合理反映该实验结果是 (选填“A”、“B”).由图像可知：煤油的比热容是J/(kg·℃)，在加热到第 10min 时，水的温度是℃.[c 水＝4.2×103J/(kg·℃)]49.(5 分)探究“电功率与电流、电压关系”实验时，选择的小灯泡是种类相同、规格不同的 L 1“ 2.5V 0.3A”、L 2“ 3.8V 0.3A” ，其他器材如图所示.⑴请你说明“可以通过灯泡的亮度判断电功率的大小”的理由.⑵红设计图甲所示的实验方案，她能够探究的问题是 .⑶小东设计如图乙所示的方案进行实验，把实验证据填入下面的表格中请你写出分析证据得出结论的过程.50.(6分)在做“测量小灯泡电阻”的实验时，小东设计了如图所示甲的电路，其中电源电压3V ，小灯 泡标 有2.5V ，有两个滑动变阻器 R 1“10Ω 1A”、 R 2“20Ω 2A”可选择使用. ⑴请你根据图甲，用笔画线代替导线，将图乙中的电路连接完整.⑵接电路时，选择了 R 1“10Ω 1A”，正确连接电路后，闭合开关前，应将滑片 P 置于 (选填“A”或“ B”)端.闭合开关 S ，改变滑片P 的位置，小东发现小灯泡始终不亮，电流表指针几乎未偏转，电压表有示数，则故障原因可能是 .排除故障后，继续实验，他把实验数据填入下表中.其中第2次实验时电流表表盘如图丙，此时电路中的电流为A.4⑶分析了小东的实验数据，老师认为有一组数据是收集不到的，请你写出他判断的理由.⑷在老师的指导下，小东对实验进行改正，并继续实验，他发现在收集上表中的第1、2 组实验数据时，小灯泡几乎不亮.请你指出产生这种现象的原因.51.(6分)小东家有一台双层电烤箱.其工作原理电路如图所示，S为总开关，S1和S2为两个温控开关，R1和R2为上、下两层的加热电阻，上、下层同时加热时额定功率为1600W，其中R1＝3R2，U＝220V.⑴电烤箱上、下两层同时正常工作时，R1消耗的电功率是多少？正常工作时，通过R1的电流是多少？(计算结果保留一位小数)⑵R⑶做晚饭时，妈妈总感觉烤熟同种质量相等的食物，所用时间比在其他时段要长.于是，小东在妈妈做晚饭时，用家中的电能表(如图)和秒表进行测量.他关闭家中其他用电器，仅让电烤箱单独工作(上、下层同时加热)30s，电能表转盘转过了32r.请你根据小东测量数据，通过计算说明妈妈的感觉是否可靠？5。
黑龙江省哈尔滨市香坊区九年级(上)期末物理试卷
＝
。
23．（2 分）在图中的〇里填上适当的电表符号，使之成为正确的电路图。
24．（2 分）图中电路连接正确，通电后小磁针指向如图所示（涂黑端表示 N 极），请在图中 标出电源的“+”、“﹣”极，并画出螺线管的绕法。
25．（5 分）小东在探究“物质的吸热能力”时，分别组装了三个相同的实验装置，取相同
质量的水、酒精和沙子，分别装入试管中。
A．
B．
C．
D．
5．（2 分）如图所示电路，L1 的电阻比 L2 的大，开关闭合，灯均发光，则（ ）
第1页（共9页）
A．V 示数等于 V1 示数
B．V1 示数大于 V2 示数
C．A 示数大于 A1 示数
D．A2 示数大于 A1 示数
6．（2 分）下列用电器工作时，关于能量转化说法正确的是（ ）
A．日光灯只把电能转化为内能 B．石英钟只把电能转化为声能 C．电动汽车把电能转化为机械能和内能 D．电池充电是把化学能转化为电能 7．（2 分）下列物理学家的发现与之不相符的是（ ）
（3）根据上面的实验结论，请你解释：夏天，在同样的太阳照射下，你赤脚分别走在沙滩 和海水中，为什么沙子会很烫，而海水却较凉呢。
第6页（共9页）
26．（5 分）如图甲是小方探究“电流与电压、电阻关系”的电路图，实验器材有：电源电
压为 6V，电流表、电压表各一个，开关一个，5Ω、10Ω、15Ω、30Ω 的定值电阻各一个，
（1）在如图 1 实验方案中，小东想探究“电热与电阻的关系”在选择 R 和 R2 时应注意
；
他把两个电阻串联在一起的目的是
。
（2）在不改变电路连接方式的基础上，小方还想探究“电流产生的热量与电流大小的关系”。
[精编试卷]哈尔滨市香坊区2017届九年级上期末物理试卷(有答案)
2016-2017学年哈尔滨市香坊区九年级（上）期末物理试卷一、选择题（每题2分）1．汽油机在四个冲程中，哪个冲程使汽车获得动力（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程2．汽车发动机的冷却剂主要成员是水，用水作为冷却剂主要是因为水的（）A．比热容较大 B．密度较大C．凝固点较低 D．导热性好3．下现现象能说明分子在不停地无规则运动的是（）A．夏天雨后太阳一出，路面很快变干B．建筑工地上尘土飞扬C．空气中PM2.5超标形成雾霾D．两个干净的铅块粘在一起4．下列有关电学参数合理的是（）A．电视遥控器的工作电压一般为3VB．对人体安全电压是36VC．电水壶的功率为50WD．家用普通照明灯的电流可达3A5．如图，把热水壶放在煤气灶上烧水的过程中，下列说法不正确的是（）A．煤气的燃烧是将化学能转化为内能B．煤气燃烧的越充分，它的热值越大C．壶中水的温度越高，水分子运动越剧烈D．烧水的过程既有做功又有热传递在改变水的内能6．如图所示，用注射器抽取空气，用手指封闭注射器的筒口，快速用力推压注射器的活塞，则注射器内空气（）A．密度会变小 B．分子间斥力会减小C．内能会增大 D．温度会不变7．笔记本电脑发热会影响使用寿命．如图是一款笔记本电脑散热支架，通过导线与电脑连接时，五个风扇就转动起，从而帮助电脑散热．下列分析正确的是（）A．风扇转动的原理是电磁感应B．风扇之间一定串联C．风扇在工作时主要将电能转化为内能D．电脑是通过与空气之间的热传递散热的8．如图所示的四幅图中，能反映发电机工作原理的实验装置是（）A．B． C．D．9．如图所示闭合开关后，无论如何移动变阻器的滑片，小灯泡始终不发光，用电压表测得各点间电压，UAB =3V，UCD=3V，UEF=0V，UGH=0V，则故障应该是（）A．小灯泡开路 B．小灯泡短路C．滑动变阻器开路D．开关接触不良，形成开路10．现代工具的使用会大大提高工作效率．如图是某品牌充电式电动螺丝刀，直流电动机内通过不同方向的电流，就可以实现正转和反转，即可以实现松螺丝或紧螺丝，调速器又可以实现转速的调节，下面的简易电路符合上述要求的是（）A．B．C． D．11．如图所示，闭合开关S．在变阻器滑片向右滑动过程中，下列说法正确的是（）示数变大，灯泡L的实际功率变小A．电压表Vl示数变大，灯泡L的实际功率变大B．电压表V2C．电流表A示数变大，灯泡L的亮度变亮D．电压表V与电流表A示数比值变大，灯泡L的亮度变暗l12．如图所示，电电压恒定，灯丝电阻不变，闭合开关，变阻器的滑片在移动过程中，要求各表示数均不超过所选量程，灯泡电压不超过额定值．下列说法正确的是（）A．滑片向右滑动时，电压表和电流表示数均变小B．电路的总功率最大值为10.8WC．小灯泡功率最小值为0.75WD．变阻器允许调节的范围是24～100Ω二、非选择题：（共计46分）13．家庭电路中电灯、电视机、电冰箱等用电器之间是联的，这些用电器一起工作的越多，电路的总功率（选填“越大”或“越小”）．14．如图，人在体验科技馆的“静电球”，图中的“怒发冲冠”景象，是由于人的头发带有电荷而相互的结果．15．如图，在试管内装些水，用橡胶塞塞住，用酒精灯加热使水沸腾，会看到塞子被冲出，在此过程中，酒精的化学能通过燃烧最终转化为塞子的能，这与内燃机中的冲程相类似的．16．如图在量筒内装一半清水，将硫酸铜溶液注入水的下方，开始时可以看到清水和蓝色的硫酸铜溶液之间有明显的界面，静置几天后，看到的现象是，此现象说明：液体分子．17．如图甲所示，将两个铅柱底部削平，然后紧压在一起，两个铅柱就结合在一起，甚至在下面还可挂上一个重物，此现象说明分子间存在；如图乙所示，同样一滴钢笔水几乎同时滴入冷水和热水中，10分钟后的现象却不同，此现象表明：温度越高，分子．18．如图所示，是某实验小组同学设计的研究“影响电磁铁磁性强弱的因素”的实验电路图．在实验时，通过反映电磁铁磁性强弱，此实验电路探究问题是电磁铁磁性强弱与关系．19．白炽灯是利用电流的原理工作的，工作时将电能转化为内能和光能，其发光效率较低．20W高效节能灯的亮度相当于100W的白炽灯，现将家中4只100W的白炽灯都换成20W的节能灯，每天工作5h，一个月（按30天计）可节约 kWh的电能．20．某太阳能热水器装有100kg初温为20℃的水，经过一天的太阳照射，水温升高到90℃，则这些水吸收的热量是J；这相当于完全燃烧m3天然气所放出的热量．[C水=4.2×l03J/（kg•℃）；q天然气=2．l×l07J/m3]．21．如图甲所示，为某物理兴趣小组利用热敏电阻等元件设计的简易电子温度计电路图，热敏电阻R的阻值随温度变化的图象如图乙所示，结合图象分析，当被测物体温度越高时，电路图中电压表示数将（选填“越大”或“越小”）．若某次测量电压表为3V时，则被测物体的温度约为℃．22．某白炽灯标有“220V100W”，则其正常发光时的电阻为Ω，若将其接在110V的电上，其实际电功率为P1；若让实际电流达到额定电流的一半时，其实际电功率为P2，则会有P1P2（选填“＞”“＜”或“=”）．23．请在图中，标出小磁针的 N、S 极及通电螺线管周围的磁感线方向．24．某品牌滚筒洗衣机，筒门处有开关S1，筒门关闭时S1闭合，筒门打开时S1断开．S1和总开关S，必须同时闭合时，洗衣机才能工作．请在图中方框内连出符合要求的电路．25．在“探究煤油和食用油吸热能力”的实验中，请回答：（1）为方便探究，研究对象煤油和食用油应满足的条件是：二者初温相同和．（2）如图，除装置图中的器材外，还需要的两种器材是．（3）实验中煤油和食用油吸热多少是通过反映的．（4）实验中收集到的数据如表：材料升高5℃加热时间/min 升高10℃加热时间/min升高20℃加热时间/min煤油 3 7 15食用油 2 5 11对比三次所收集到的实验数据发现：二者在每次升高相同的温度时，总是需要加热的时间长，即代表它吸收的热量多．最终可得出的实验结论是．26．在探究“影响电阻大小因素”的实验中，某小组设计的探究电路图如图1，如图2为可供选择的材料导体．（1）在探究导体的电阻与材料关系时，应选用两个导体分别接入电路的EF间．（2）在将B、C两个导体分别接入电路EF间时，则接人导体灯泡会更亮些．（3）在将B、D两个导体分别接入电路时，观察到接导体D比接B灯泡更亮些，则分析得出的结论是．（4）评估：你认为此次探究在电路设计上的不足是你的改进意见是．27．在“探究小灯泡电阻”的实验中，灯泡额定电压为2.5V，请回答：实验次数 1 2 3 4电压/V 1.5 2.0 2.5 3.0电流/A 0.22 0.25 0.28 0.30电阻/Ω 6.8 8.0 10.0发光情况逐渐变亮（1）上面实物图的连接只差一根导线，请你帮助连好．（2）某实验小组连完电路图后，闭合开关发现小灯泡很亮，调节变阻器滑片发现小灯泡的亮度没有任何变化，电流表示数也不改变，则造成此现象的原因是．（3）改正电路后小组收集到如上表的数据及现象，表中第三次的电阻值应是Ω，根据表中数据及现象，可得出的探究结论是．（4）纵观此实验的探究过程，发现与“测量小灯泡电功率”的实验几乎完全相同，通过计算每次小灯泡的电功率并结合实验现象，分析可得的实验结论有：①小灯泡的额定电功率为W；②．28．如图甲，是一种用于养生保健的煮饮电器养生壶，其电功率可调，某品牌养生壶参数如下表，请回答：型号SD630额定电压220V额定功率50Hz容量2kg额定最大功率1100W（1）该养生壶在额定最大功率工作时的电流是多大？（2）将壶内2kg的水及其它营养物质从20℃以800W功率慢煮至100℃，求此过程中里面的混合物质吸收的热量是多少J？所需加热时间至少多少秒？（里面混合物质比热容取 4.0×l03J/（kg•℃），不计热损失）（3）现关闭家中其他所有用电器，只让该养生壶在最大功率下工作3min，同时记录家中电能表（如图乙）上的指示灯闪烁了60次（表盘上“1200imp/kW•h”字样，表示用电器每消耗lkWh 电能，指示灯闪烁1200次）．请计算此养生壶的实际最大功率是多少W？并与额定最大功率进行对比看否相同，若不同请分析原因．2016-2017学年黑龙江省哈尔滨市香坊区九年级（上）期末物理试卷参考答案与试题解析一、选择题（每题2分）1．汽油机在四个冲程中，哪个冲程使汽车获得动力（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程【分析】汽油机的一个工作循环由四个冲程组成：吸气冲程、压缩冲程、做功冲程、排气冲程．其中在做功冲程中，是燃料燃烧产生的内能转化为机械能，使汽车获得动力．【解答】解：在汽油机的一个工作循环中，在做功冲程中，是燃料燃烧产生的内能转化为机械能，使汽车获得动力．故选C．【点评】熟知内燃机四个冲程的特点，尤其要明确在做功冲程中能量的转化情况，是解答的关键．2．汽车发动机的冷却剂主要成员是水，用水作为冷却剂主要是因为水的（）A．比热容较大 B．密度较大C．凝固点较低 D．导热性好【分析】水的比热容大，相同质量的水和其它物质比较，升高或降低相同的温度，水吸收或放出的热量多；吸收或放出相同的热量，水升高或降低的温度少，据此分析．【解答】解：汽车发动机工作时产生大量的热，这些热如果不迅速转移，就可能损害发动机，因此利用水的比热容大的特点（相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多），把这些热迅速吸收，使发动机的温度不致升得太高，故A正确．故选A．【点评】本题考查了水的比热容的特点以及在生活中的应用，请同学们对此要牢固掌握．3．下现现象能说明分子在不停地无规则运动的是（）A．夏天雨后太阳一出，路面很快变干B．建筑工地上尘土飞扬C．空气中PM2.5超标形成雾霾D．两个干净的铅块粘在一起【分析】物质是由分子组成的，组成物质的分子很小，直接用肉眼看不到；组成物质的分子不停地做无规则的运动，扩散现象证明了分子的无规则运动．【解答】解：A、夏天雨后太阳一出，路面很快变干，是水分子在空气中发生了扩散现象，扩散现象说明分子在不停的做无规则运动，故A正确；B、尘土飞扬，不是分子的无规则运动，尘土不是分子，属于宏观物体的运动，是机械运动，故B错误；C、空气中PM2.5超标形成雾霾是固体颗粒，属于宏观物体的运动，是机械运动，故C错误；D、两个干净的铅块粘在一起，说明分子间有引力，故D错误．故选A．【点评】本题主要考查学生对宏观物体的运动和分子运动的区别、理解和掌握，是一道基础题．4．下列有关电学参数合理的是（）A．电视遥控器的工作电压一般为3VB．对人体安全电压是36VC．电水壶的功率为50WD．家用普通照明灯的电流可达3A【分析】（1）两节干电池的电压是3V；（2）经验证明，只有不高于36V的电压，对人体说才是安全的；（3）电水壶的功率一般为1000W；（4）家用普通照明灯的功率一般为60W．【解答】解：A、电视遥控器的电是两节干电池，电压为3V，故A正确B、对人体安全电压是不高于36V，故B错误；C、电水壶的功率一般为1000W，故C错误；D、家用普通照明灯的功率一般为60W，电流为：I==≈0.3A，故D错误．故选A【点评】本题考查的知识点较多，综合性较强，属于基础知识的考查，有一定的难度．5．如图，把热水壶放在煤气灶上烧水的过程中，下列说法不正确的是（）A．煤气的燃烧是将化学能转化为内能B．煤气燃烧的越充分，它的热值越大C．壶中水的温度越高，水分子运动越剧烈D．烧水的过程既有做功又有热传递在改变水的内能【分析】（1）燃料燃烧时，化学能转化为内能；（2）热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧程度等均无关；（3）组成物质的分子不停地做无规则地运动，温度越高，分子运动越剧烈；（4）改变物体内能的方式有做功和热传递．【解答】解：A、煤气在燃烧过程是化学能转化为内能，故A正确；B、燃料的热值仅与燃料的种类有关，而与燃料的燃烧程度、质量都无关，故B错误；C、分子的运动快慢与温度有关，水的温度越高，水分子运动越剧烈，故C正确；D、烧水时水从火焰中吸收热量，温度升高，是利用热传递的方式改变水内能的，水沸腾后，水蒸气把壶盖顶开，对壶盖做功，水蒸气的内能转化为壶盖的机械能，所以在烧水的过程既有做功又有热传递在改变水的内能，故D正确．故选B．【点评】本题是一道热学综合题，主要考查学生对对燃料燃烧过程中的能量转化、热值的特点、分子运动的特点以及改变物体内能方法的理解，属于综合性题目．6．如图所示，用注射器抽取空气，用手指封闭注射器的筒口，快速用力推压注射器的活塞，则注射器内空气（）A．密度会变小 B．分子间斥力会减小C．内能会增大 D．温度会不变【分析】一定质量的气体，体积被压缩后，其密度增大，内能增大，温度升高，分子间的斥力也会增大，据此判断．【解答】解：A、由公式ρ=可知，一定质量的气体，体积被压缩后，其密度会变大，故A错误；B、气体被压缩后，分子间的距离变小，所以分子间的斥力会变大，故B错误；CD、快速用力推压注射器的活塞，对气体做功，使气体的内能增大，温度升高，故C正确，D错误．故选C．【点评】本题以压缩气体为例，考查了这一过程中气体的密度、分子间斥力、内能、温度的变化，有一定综合性，值得我们关注．7．笔记本电脑发热会影响使用寿命．如图是一款笔记本电脑散热支架，通过导线与电脑连接时，五个风扇就转动起，从而帮助电脑散热．下列分析正确的是（）A．风扇转动的原理是电磁感应B．风扇之间一定串联C．风扇在工作时主要将电能转化为内能D．电脑是通过与空气之间的热传递散热的【分析】（1）电动机是根据通电导线在磁场中受磁场力的作用原理制成的；（2）串联的各电路元件相互影响，各电路元件不能独立工作；并联的各电路元件互不影响，各电路元件能独立工作，据此分析答题；（3）电流做功的过程，实际上就是能量转化的过程，消耗电能转化成其它形式的能；（4）改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程．【解答】解：A、电风扇的主要部件是电动机，电动机是利用通电导线在磁场中受磁场力的作用原理制成的，不是利用电磁感应原理制成的，故A错误；B、笔记本电脑散热支架上的五个风扇虽然能同时工作，但它们互不影响，能独立工作，其中的某个风扇坏了，其它风扇能正常工作，因此是并联的，故B错误；C、电风扇主要是电能转化成机械能，故C错误；D、电脑散热时，热量由电脑转移到空气中，是通过热传递散热的，故D正确．故选D．【点评】本题通过笔记本电脑散热支架考查了电风扇的原理、用电器的连接方式、用电器中的能量转化以及改变内能的方式，属于综合性题目．8．如图所示的四幅图中，能反映发电机工作原理的实验装置是（）A．B． C．D．【分析】发电机是利用电磁感应原理制造的，而电磁感应是指闭合回路中的部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流．【解答】解：A、图A没有电池，验证闭合电路的一部分导体切割磁感线时产生感应电流，是电磁感应现象实验，故A正确；B、图B验证了通电导体周围存在磁场，这是奥斯特的实验，说明了电流的磁效应，故B错误；C、图C电流大小一定，匝数多的线圈吸引较多的铁钉，可用演示电磁铁中磁性强弱与线圈匝数的关系，故C错误；D、图D有电池，验证通电导体在磁场中受力的实验，利用此装置原理制造了电动机而不是发电机，故D错误．故选A．【点评】本题应能根据题中的实验装置得出实验的原理及揭示的现象，同时还要把握该现象在生活中的应用．9．如图所示闭合开关后，无论如何移动变阻器的滑片，小灯泡始终不发光，用电压表测得各点间电压，UAB =3V，UCD=3V，UEF=0V，UGH=0V，则故障应该是（）A．小灯泡开路 B．小灯泡短路C．滑动变阻器开路D．开关接触不良，形成开路【分析】在判断故障时，电压表的示数的变化很关键，若电压表有示数，说明电压表与电能相通，若无示数，说明电压表与电不能相通．【解答】解：根据电路图可知，灯泡与滑动变阻器串联，闭合开关后无论如何移动变阻器的滑片，小灯泡始终不发光，电压表测断路两端时，电压表示数为电电压，测量通路位置时，电压表示数为零；由题意可知，AB间为电，其示数为3V，说明电处无问题，CD间有电压且示数为3V，说明电压表示数为电电压，灯泡、滑动变阻器间电路都完好，则电压表所测这部分电路断路，故断路发生CD间，即开关断开；用电压表测得UEF =UGH=0，说明没有电流通过灯泡、滑动变阻器，即这两处电路是完好的．故ABC错误，D正确．故选D．【点评】本题考查了用电压表检测电路的故障．当电压表所测的那部分电路断路，电压表与电路串联，分担电电压，要注意辨别．10．现代工具的使用会大大提高工作效率．如图是某品牌充电式电动螺丝刀，直流电动机内通过不同方向的电流，就可以实现正转和反转，即可以实现松螺丝或紧螺丝，调速器又可以实现转速的调节，下面的简易电路符合上述要求的是（）A．B．C． D．【分析】要解答本题需抓住：电动机的转速和电流的大小有关，以及电动机的转向和电流的方向有关．【解答】解：A、使调速器、单刀单掷开关、电动机串联连接，调速器改变电路中的电流，从而改变电动机的转速，但不能改变转动方向，故A错误；B、使调速器、电动机并联，调速器改变不能改变电动机中的电流，不能改变电动机的转速，也不能改变转动方向，故B错误；CD、单刀双掷开关与电路和电连接，起到改变电流的方向控制电动机的转向；C中的单刀双掷开关不能改变电流方向，D能改变电流方向，故D正确．故选D．【点评】本题主要考查学生对改变电动机的转向和转速的方法，以及电路的连接的了解和掌握．11．如图所示，闭合开关S．在变阻器滑片向右滑动过程中，下列说法正确的是（）A．电压表Vl示数变大，灯泡L的实际功率变小B．电压表V2示数变大，灯泡L的实际功率变大C．电流表A示数变大，灯泡L的亮度变亮D．电压表Vl与电流表A示数比值变大，灯泡L的亮度变暗【分析】由电路图可知，灯泡L与滑动变阻器R串联，电压表V1测电的电压，电压表V2测R两端的电压，电流表测电路中的电流．根据电的电压可知滑片移动时电压表V1示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和L两端的电压变化，根据P=UI可知灯泡实际功率的变化，然后判断亮暗的变化，根据欧姆定律结合灯泡的电阻可知电压表Vl与电流表A示数比值变化．【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电压表V1测电的电压，电压表V2测R两端的电压，电流表测电路中的电流．因电的电压不变，所以，滑片移动时，电压表V1的示数不变，故A错误；在变阻器滑片向右滑动过程中，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，即电流表A的示数变小，故C错误；由U=IR可知，灯泡L两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由P=UI可知，灯泡的实际功率变小，灯泡变暗，故B错误；由R=可知，电压表Vl 与电流表A示数比值等于灯泡的电阻，则电压表Vl与电流表A示数比值不变，故D正确．故选D．【点评】本题考查了电路的动态分析，涉及到欧姆定律和电功率公式的应用，分清电路的连接方式和电表所测的电路元件是关键．12．如图所示，电电压恒定，灯丝电阻不变，闭合开关，变阻器的滑片在移动过程中，要求各表示数均不超过所选量程，灯泡电压不超过额定值．下列说法正确的是（）A．滑片向右滑动时，电压表和电流表示数均变小B．电路的总功率最大值为10.8WC．小灯泡功率最小值为0.75WD．变阻器允许调节的范围是24～100Ω【分析】1、由电路可知，L与变阻器串联，电压表测变阻器电压，电流表测电路电流，当滑片向右滑动时，其接入电路中的阻值变大，根据串联电路的特点进行分析；2、根据P=UI可知，在电压不变时，电流越大，则电功率越大，据此计算；3、当滑动变阻器全部接入电路时，通过灯泡的电流最小，灯泡两端的电压最小，根据P=UI，此时其电功率最小，据此计算；4、根据小灯泡的额定电流、电流表的量程和电压表的量程进行判断，再根据串联电路的特点进行计算．【解答】解：A、由图可知，L与变阻器串联，电压表测变阻器电压，电流表测电路电流，当滑片向右滑动时，其接入电路中的阻值变大，根据串联电路的特点可知，变阻器分得的电压变大，即电压表示数变大，由于电路中的总电阻变大，根据I=可知，电流即电流表示数变小，故A 不正确；B、由题可知，小灯泡的额定电流：I额===0.5A，即电路中的最大电流为I大=0.5A，可得电路最大功率：P大=U总I大=18V×0.5A=9W≠10.8W，故B不正确；C、由图可知，滑动变阻器接入电路的电阻越大时，电压表示数越大，由于电压表采用0﹣15V 量程，因此可得当电压表示数为15V时，滑动变阻器接入电路中电阻最大，此时电路中电流最小，小灯泡两端电压：U小=U总﹣U大=18V﹣15V=3V；小灯泡的电功率：P小====0.75W；故C正确；D、由题可知，小灯泡的电阻：R灯===12Ω，由小灯泡的额定电流可知电路中的最大电流为0.5A，此时变阻器接入的电阻最小：R小=R总﹣R灯=﹣R灯=﹣12Ω=36Ω﹣12Ω=24Ω，由图可知，滑动变阻器接入电路的电阻越大时，电压表示数越大，由于电压表采用0﹣15V量程，因此当电压表示数U大=15V时，变阻器接入电路的电阻最大，小灯泡两端电压：U小=U总﹣U大=18V﹣15V=3V；根据串联电路的分压特点： =，代入可得： =，解得R滑=60Ω即变阻器阻值变化范围为24Ω～60Ω，故D不正确．故选C．【点评】本题考查的知识点较大，包括串联电路的特点、欧姆定律的应用及电路分析等等，综合性强，难度较大．二、非选择题：（共计46分）13．家庭电路中电灯、电视机、电冰箱等用电器之间是并联的，这些用电器一起工作的越多，电路的总功率越大（选填“越大”或“越小”）．【分析】知道家庭电路各用电器因工作时不能相互影响，因而用电器之间是采取并联连接的．同时要掌握并联电路的总电阻与各电阻之间的关系，知道并联的支路越多，总电阻越小，根据P=可知总功率变大．【解答】解：家庭电路中电灯、电视机、电冰箱等用电器之间是互不影响的，根据并联电路的特点可知，它们的连接方式是并联．同时使用的用电器越多，即并联的电阻越多，则总电阻越小，根据P=可知，总功率变大．故答案为：并；越大．【点评】本题考查家庭电路的电压值．家中用电器为了相互不影响而采用了并联的连接方式．14．如图，人在体验科技馆的“静电球”，图中的“怒发冲冠”景象，是由于人的头发带有同种电荷而相互排斥的结果．【分析】电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引．【解答】解：。
【名师推荐】哈尔滨市香坊区九年级上期末物理试卷(有答案)
黑龙江省哈尔滨市香坊区九年级（上）期末物理试卷一、单项选择题（1～12题，每小题2分，共24分，请把正确选项涂在答题卡上）1．下列所举的实验仪器中，能直接测量电阻的实验仪器是（）A．电流表B．电压表C．多用电表 D．电能表2．南极是世界上最冷的地方，在南极的两只小企鹅之间发生了有趣的对话，其中不正确的是（）A．这里太冷了，冰山肯定没有内能B．再冷，组成冰山的分子在做热运动，所以冰山也有内能C．这里的温度很低，构成物体的大量分子做无规则运动应该很慢D．对啊，也就是说，温度反应了构成物体的大量分子做无规则运动的剧烈程度3．电炉中的电阻丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，主要是因为（）A．通电导线的电流小于通过电阻丝的电流B．导线的绝缘皮隔热C．导线散热比电阻丝快D．导线的电阻远小于电阻丝的电阻，导线上产生的热量很少4．下列各电路中，开关全部闭合，两个灯泡不能都发光的电路是（）A．B．C．D．5．如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则（）A．V示数等于V1示数B．V1示数大于V2示数C．A示数大于A1示数D．A2示数大于A1示数6．下列用电器工作时，关于能量转化说法正确的是（）A．日光灯只把电能转化为内能B．石英钟只把电能转化为声能C．电动汽车把电能转化为机械能和内能D．电池充电是把化学能转化为电能7．下列物理学家的发现与之不相符的是（）A．欧姆发现了电流与电压、电阻的关系B．焦耳揭示了电流通过导体产生的热量与电流、电阻和通电时间的关系C．法拉第揭示了利用磁场产生电流的条件和规律D．奥斯特是世界上揭示磁能产生电的第一人8．小东同学想测出一段电阻丝R的阻值，设计了以下几种方案．R0阻值已知，电电压未知（保持不变），其中不能测出R阻值的是（）A．B．C．D．9．如图1是伏安法测量小灯泡电阻、功率的实验电路图．小灯泡正常工作时，滑片P的位置和两电表的示数如图2，则下列说法中不正确的是（）A．在连接电路时，应将开关断开，并将变阻器阻值调至最大值B．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率C．如果将滑片P向a端滑动，则电压表的示数将变大D．小灯泡的额定功率为0.78W，此时电阻约为8.67Ω10．甲乙两灯并联工作时，甲灯比乙灯亮，说法正确的是（）A．甲灯灯丝电阻一定比乙灯的大B．甲灯两端的电压一定比乙灯的大C．通过甲灯的电流一定比乙灯的小D．甲灯的实际功率一定比乙灯的大11．小夏将n个“3V 0.3W”的小灯泡，按照甲、乙两种连接方式分别接入电压为U的电路中（如图所示），通过分别调节滑动变阻器R1和R2，使所有灯泡均正常发光．则甲、乙两电路中的总电流与总功率的关系正确的是（）A．I甲=I乙B．I甲=I乙C．P甲=nP乙D．P甲=n2P乙12．如图1，电电压为3V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图象如图2所示，下列判断不正确的是（）A．R1的电阻为5ΩB．滑动变阻器的最大电阻为10ΩC．电路消耗的最大功率为1.8WD．电路消耗的最小功率为1W三、非选择题（13题～28题，共计46分）13．厨师将一勺盐放入汤中，整锅汤都会变咸，这是现象，这种现象说明了．14．某同学用图示装置测量酒精热值，他在烧杯中加入300g水，调好装置后，加热使水温升高50℃，水需要吸收的热量为J，他测得此过程中消耗了6g酒精，利用酒精燃烧放出的热量与水吸收的热量相等，=3.0×107J/g，发现两者偏差较大，你认为其中的原因可能是算得酒精热值q=J/g，他查表得到q酒精（写出一条原因即可）．15．“用电流表测电路中的电流”实验中，在连接电路时，应把电流表在电路中（“串联”或“并联”），使电流从电流表的接线柱流入．（选填“正”或“负”）16．教室里的各盏照明灯之间是联的，当教室里多开一盏照明灯时，干路上的电流大小将．（选填“变大”、“不变”或“变小”）17．一个同学家中的电能表，月初示数为，月末示数为，则这个月该同学消耗的电能为度，合J．18．在①发电机②电动机③麦克风④扬声器⑤有线电话的话筒，其中利用电磁感应工作的有；利用磁场对电流的作用原理工作的有（填序号）．19．下列现象或装置中，①电视机后罩有许多小孔；②电动机外壳上装散热片；③长期不用的电视机，隔段时间通电一次用驱潮；④白炽灯；⑤电脑机箱里装有小风扇；⑥电暖手宝，其中利用电流热效应的是（填上序号）．20．在如图所示的电路中，当开关S闭合后，电压表和电流表均有一定的示数，两灯泡L1、L2均正常发光．如果灯泡L1的灯丝突然断开，则电压表的示数将（选填“变大”、“不变”或“变小”），灯泡L2将会（选填“变亮”、“变暗”或“熄灭”）．21．如图所示的电路中，电电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片P向右移动时，电流表示数，电压表与电流表示数之比．22．如图是甲、乙两个定值电阻的电流与电压关系的图象．根据图象可得R 甲：R 乙= ，若将甲、乙并联后接在同一电路上，在相同时间内消耗的电功W 甲：W 乙= ．23．在图中的〇里填上适当的电表符号，使之成为正确的电路图．24．图中电路连接正确，通电后小磁针指向如图所示（涂黑端表示N 极），请在图中标出电的“+”、“﹣”极，并画出螺线管的绕法．25．小东在探究“物质的吸热能力”时，分别组装了三个相同的实验装置，取相同质量的水、酒精和沙子，分别装入试管中．（1）在实验过程中，小东用 反映物质吸热的多少．（2）实验时收集到数据如下表所示：请你判断三种物质中哪种物质吸热能力最强、哪种物质吸热能力最弱．写出具体的分析过程．什么沙子会很烫，而海水却较凉呢．26．如图甲是小方探究“电流与电压、电阻关系”的电路图，实验器材有：电电压为6V ，电流表、电压表各一个，开关一个，5Ω、10Ω、15Ω、30Ω的定值电阻各一个，规格为“20Ω 1A ”的滑动变阻器一个，导线若干．（l）探究电流与电压的关系时，所测得的几组电流、电压值如表1．在第2次实验中，电流表的示数如图乙，则通过电阻的电流为A，根据表1数据可得到结论：．表1 表2①由于操作不当，导致一组数据存在错误，请判断第次实验的数据存在错误．产生错误的具体原因是．②纠正错误以后，小方用30Ω的电阻替换15Ω的电阻进行了第4次实验，发现实验无法进行下去，为完成第4次实验，小红提出了下列解决方案，其中正确的有．A．将电压表的量程换为0～15V B．成电压为12V的电C．更换最大阻值大于或等于30Ω的滑动变阻器D．可将定值电阻两端的电压调为4V．27．实验小组利用下面实验装置探究“电流产生的热量与哪些因素有关”．（1）在如图1实验方案中，小东想探究“电热与电阻的关系”在选择R和R2时应注意；他把两个电阻串联在一起的目的是．（2）在不改变电路连接方式的基础上，小方还想探究“电流产生的热量与电流大小的关系”．①请你写出实验思路．②在得出通电导体产生热量和电流的关系后，小红又根据公式推导出热量Q和电流I定量关系，绘出其图2其中正确的是．28．电热饮水机是生活中常用电器，此饮水机有加热和保温两种功能，可由机内温控开关S0进行自动控制，说明书中给我们提供了下表中数据和电路图，如图所示．：（1）求饮水机正常工作时，在加热状态下的总电流．（2）用电高峰时，小方发现，在无人取水的情况下，饮水机烧开同样的水，加热功率是原，请算一算这种情况下的实际电压与额定电压之比是多少？（3）小红想解决（2）问中加热时间变长的问题，她设想在原电路中再连接一个电阻R3，在（2）中的实际电压下，证加热时间与在额定电压下加热时间相同．请你帮小红想一想：R3应如何接入电路？并计算R3的阻值．黑龙江省哈尔滨市香坊区九年级（上）期末物理试卷参考答案与试题解析一、单项选择题（1～12题，每小题2分，共24分，请把正确选项涂在答题卡上）1．下列所举的实验仪器中，能直接测量电阻的实验仪器是（）A．电流表B．电压表C．多用电表 D．电能表【考点】电阻．【分析】根据题目中所提到的电表的用途进行分析判断即可解决．【解答】解：A、电流表是用于测量电流的；B、电压表是用于测量电压的；C、多用电表可以测量电流、电压或电阻；D、电能表是用于测量电能的；故选C．2．南极是世界上最冷的地方，在南极的两只小企鹅之间发生了有趣的对话，其中不正确的是（）A．这里太冷了，冰山肯定没有内能B．再冷，组成冰山的分子在做热运动，所以冰山也有内能C．这里的温度很低，构成物体的大量分子做无规则运动应该很慢D．对啊，也就是说，温度反应了构成物体的大量分子做无规则运动的剧烈程度【考点】内能的概念．【分析】内能是物体内部所有分子做无规则热运动的动能和分子势能的总和，一切物体都有内能．分子无规则运动的快慢与温度有关．改变内能有两种方法：做功和热传递．【解答】解：A、一切物质在任何温度下都具有内能．冰山温度虽然很低，但分子仍然具有内能．故A错误；B、构成冰山的分子在任何温度下都在运动，因此冰山具有内能，故B正确；C、温度越低，分子的无规则运动越慢．故C正确；D、温度反映了构成物体的大量分子做无规则运动的剧烈程度，温度越高，分子无规则运动越剧烈．故D 正确．故选A．3．电炉中的电阻丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，主要是因为（）A．通电导线的电流小于通过电阻丝的电流B．导线的绝缘皮隔热C．导线散热比电阻丝快D．导线的电阻远小于电阻丝的电阻，导线上产生的热量很少【考点】焦耳定律．【分析】电熨斗和导线串联，通过的电流和通电时间相同，根据焦耳定律Q=I2Rt可知，电阻越大电流产生的热量越多，据此分析判断．【解答】解：电炉丝跟铜导线串联，通过它们的电流I和通电时间t相等，故A错误；因为Q=I2Rt，R电炉丝＞R导线，所以产生的热量：Q电炉丝＞Q导线，即相同时间内导线产生的热量小于电炉丝产生的热量，而与散热快慢、隔热效果无关，故D正确，B、C 错．故选D．4．下列各电路中，开关全部闭合，两个灯泡不能都发光的电路是（）A．B．C．D．【考点】电路的三种状态．【分析】灯泡所在电路是通路时灯泡发光，如果灯泡所在电路是断路或灯泡被短路，则灯泡不发光，分析图示电路图，然后答题．【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故A不合题意；B、由图示电路图可知，两灯泡串联，闭合开关，两灯泡都发光，故B不合题意；C、由图示电路图可知，闭合开关，灯L2发光，灯L1被短路，不能发光，由此可知，两个灯泡不能都发光，故C符合题意；D、由图示电路图可知，闭合两个开关，两灯泡并联接入电路，两灯泡都发光，故D不合题意．故选C．5．如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则（）A．V示数等于V1示数B．V1示数大于V2示数C．A示数大于A1示数D．A2示数大于A1示数【考点】并联电路的电压规律；串联电路的电流规律．【分析】在串联电路中，总电压等于各用电器两端电压之和；电流处处相等．并联电路中各支路电压相等，都等于电电压．【解答】解：（1）由左图可知，L1、L2并联，电表V1测L1两端电压，电表V2测L2两端电压，电压表V 测电电压，并联电路中各支路电压相等，都等于电电压；故V示数等于V1示数，等于V2示数，故A正确、B错误；（2）由右图可知，L1、L2串联，在串联电路中，电流处处相等，因此A示数等于A1示数，等于A2示数，故CD错误．故选A．6．下列用电器工作时，关于能量转化说法正确的是（）A．日光灯只把电能转化为内能B．石英钟只把电能转化为声能C．电动汽车把电能转化为机械能和内能D．电池充电是把化学能转化为电能【考点】能量的相互转化．【分析】在做能量的转化这种题时，我们要注意分析哪种能量增加了，哪种能量减少，因为总是减少的这种能量转化为增加的那种能量．【解答】解：A、日光灯在工作时主要把电能转化为光能，故A错误；B、石英钟主要把电能转化为机械能，故B错误；C、电动汽车把电能转化为机械能和少量的内能，故C正确；D、电池充电的过程中，把电能转化为化学能，故D错误．故选C．7．下列物理学家的发现与之不相符的是（）A．欧姆发现了电流与电压、电阻的关系B．焦耳揭示了电流通过导体产生的热量与电流、电阻和通电时间的关系C．法拉第揭示了利用磁场产生电流的条件和规律D．奥斯特是世界上揭示磁能产生电的第一人【考点】物理常识．【分析】根据对物理学家及其成就的了解可直接做出判断．【解答】解：A、欧姆发现了电流与电压、电阻的关系，得出了欧姆定律，故A正确；B、焦耳揭示了电流通过导体产生的热量与电流、电阻和通电时间的关系，得出了焦耳定律，故B正确；C、法拉第揭示了利用磁场产生电流的条件和规律，即完成了电磁感应的实验，故C正确；D、奥斯特是世界上揭示电流能产生磁场的第一人，即研究了电流的磁效应，故D错误．故选D．8．小东同学想测出一段电阻丝R的阻值，设计了以下几种方案．R0阻值已知，电电压未知（保持不变），其中不能测出R阻值的是（）A．B．C．D．【考点】欧姆定律的应用．【分析】利用电压表和电流表，结合串、并联电路电流和电压特点以及欧姆定律，直接或间接得出被测电阻两端的电压和电流，根据R=求出电阻．【解答】解：A、由电路图可知，电压表测R两端的电压，电流表测电路中的电流，即通过R的电流，根据欧姆定律即可求出R阻值．B、由电路图可知，当只闭合下方开关时，电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律可求电的电压；当两开关闭合时R0、R并联，电流表测干路电流，因通过R0的电流不变，根据并联电路的电流特点可求通过R的电流，再根据并联电路的电压特点和欧姆定律即可求出R阻值．C、由电路图可知，当开关闭合时，电路为R的简单电路，电压表测电的电压；当断开时两电阻串联，电压表测R两端的电压；根据串联电路的电压特点可求R0两端的电压，根据欧姆定律可求电路中的电流，进一步求出R阻值．D、由电路图可知，无论开关闭合还是断开，电流表的示数不变，即无法测出或间接得出R两端的电压，故此电路图不能测出R阻值．故选D．9．如图1是伏安法测量小灯泡电阻、功率的实验电路图．小灯泡正常工作时，滑片P的位置和两电表的示数如图2，则下列说法中不正确的是（）A．在连接电路时，应将开关断开，并将变阻器阻值调至最大值B．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率C．如果将滑片P向a端滑动，则电压表的示数将变大D．小灯泡的额定功率为0.78W，此时电阻约为8.67Ω【考点】欧姆定律的应用；电功率的计算．【分析】（1）为防止电路中的电流过大烧坏电路元件，连接电路中开关应断开，滑动变阻器处于最大阻值处；（2）根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据P=UI可知灯泡实际功率的变化；（3）根据电表的量程和分度值读出示数，利用P=UI求出小灯泡的额定功率，根据欧姆定律求出此时灯泡的电阻．【解答】解：（1）为保护电路，在连接电路时，应将开关断开，并将滑动变阻器阻值调至最大阻值处，故A正确；（2）如果将滑片P向b端滑动，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，由U=IR可知，灯泡两端的电压变小，由P=UI可知，灯泡的实际功率变小，即小灯泡的实际功率将大于额定功率，故B错误；同理可知，如果将滑片P向a端滑动，接入电路中的电阻变小，电路中的电流变大，灯泡两端的电压变大，即电压表的示数变大，故C正确；（3）由图2知，电流表的量程为0～0.6A，示数为0.3A；电压表的量程为0～3V，示数为2.6V；则灯泡的额定功率：P=UI=2.6V×0.3A=0.78W，此时灯泡的电阻：R==≈8.67Ω，故D正确．故选B．10．甲乙两灯并联工作时，甲灯比乙灯亮，说法正确的是（）A．甲灯灯丝电阻一定比乙灯的大B．甲灯两端的电压一定比乙灯的大C．通过甲灯的电流一定比乙灯的小D．甲灯的实际功率一定比乙灯的大【考点】实际功率．【分析】灯泡的亮暗取决于实际功率的大小，实际功率越大，灯泡越亮．同时还要知道并联电路中各支路两端的电压相等．【解答】解：甲乙两灯，并联接在某电路中，甲灯比乙灯亮，说明甲的实际功率较大，故D正确；根据P=可得：R=，由于并联电压相等，故B错误；因为甲灯的实际功率大于乙灯实际功率，因此可知甲灯丝的电阻小于乙灯丝电阻，故A错误；根据欧姆定律I=可知，通过甲灯的电流大于乙灯的电流，故C错误．故选B．11．小夏将n个“3V 0.3W”的小灯泡，按照甲、乙两种连接方式分别接入电压为U的电路中（如图所示），通过分别调节滑动变阻器R1和R2，使所有灯泡均正常发光．则甲、乙两电路中的总电流与总功率的关系正确的是（）A．I甲=I乙B．I甲=I乙C．P甲=nP乙D．P甲=n2P乙【考点】电功率与电压、电流的关系．【分析】n盏完全相同的灯泡，正常发光时的电流相等，根据串并联电路的电流特点求出甲乙电路的电流，再根据P=UI求出两者的总功率关系．【解答】解：n 盏完全相同的灯泡，正常发光时的电流相等，都为I===0.1A ，若将他们并联，则电路中的电流I 甲=0.1A ×n=n0.1A ，若将他们串联，串联电路中电流处处相等，则电流中的电流I 乙=0.1A ，所以I 甲=nI 乙，电路中的总功率P 甲=UI 甲=U ×n0.1A ，P 乙=UI 乙=U ×0.1A ， 故P 甲=nP 乙．故ABD 错误，C 正确． 故选C ．12．如图1，电电压为3V 且保持不变，闭合开关S 后，滑片P 从b 端移动到a 端的过程中，电压表示数U 与电流表示数I 的关系图象如图2所示，下列判断不正确的是（ ）A ．R 1的电阻为5ΩB ．滑动变阻器的最大电阻为10ΩC ．电路消耗的最大功率为1.8WD ．电路消耗的最小功率为1W【考点】欧姆定律的应用；电功率的计算．【分析】由图1可知，两电阻串联，电压表测R 2两端的电压，电流表测电路中的电流．当滑动变阻器接入电路中的电阻为0时电路中的电流最大，当滑动变阻器接入电路中的电阻最大时电路中的电流最小、电压表的示数最大，由图象读出电流和电压，根据欧姆定律求出滑动变阻器的最大阻值，根据串联电路的特点和欧姆定律表示出电的电压，利用电的电压不变得出等式即可求出R 1的阻值，进一步求出电的电压，利用P=UI 求出电路消耗的最大和最小功率．【解答】解：由图1可知，两电阻串联，电压表测R 2两端的电压，电流表测电路中的电流． 当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图2可知I 1=0.6A ， 由I=可得，电的电压： U=I 1R 1=0.6A ×R 1，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图2可知，I 2=0.2A ，U 2=2V ， 则滑动变阻器的最大阻值： R 2===10Ω，故B 正确；因串联电路中总电压等于各分电压之和，所以，电的电压：U=I2R1+U2=0.2A×R1+2V，因电的电压不变，所以，0.6A×R1=0.2A×R1+2V，解得：R1=5Ω，故A正确；电的电压U=0.6A×R1=0.6A×5Ω=3V，电路消耗的最大功率：P1=UI1=3V×0.6A=1.8W，故C正确；电路消耗的最小功率：P2=UI2=3V×0.2A=0.6W，故D错误．故选D．三、非选择题（13题～28题，共计46分）13．厨师将一勺盐放入汤中，整锅汤都会变咸，这是扩散现象，这种现象说明了分子在永不停息地做无规则运动．【考点】扩散现象．【分析】不同的物质在相互接触时，彼此进入对方的现象叫做扩散，扩散现象是分子无规则运动的结果．【解答】解：厨师将一勺盐放入汤中，整锅汤都会变咸，这是扩散现象，这种现象说明了分子在永不停息地做无规则运动．故答案为：扩散；分子在永不停息地做无规则运动．14．某同学用图示装置测量酒精热值，他在烧杯中加入300g水，调好装置后，加热使水温升高50℃，水需要吸收的热量为 6.3×104J J，他测得此过程中消耗了6g酒精，利用酒精燃烧放出的热量与水吸收的=3.0×107J/g，发现两者偏差较大，你热量相等，算得酒精热值q= 1.05×107J/g J/g，他查表得到q酒精认为其中的原因可能是酒精燃烧时不一定完全燃烧，酒精燃烧时释放的热量不能完全被水吸收．（写出一条原因即可）．【考点】热量的计算；燃料的热值．=cm△t求出水吸收的热量；【分析】（1）知道水的质量、水的比热容、水的初温和末温，利用吸热公式Q吸（2）知道酒精燃烧放出的热量与水吸收的热量相等，根据Q 放=mq 求出酒精热值；（3）酒精燃烧时不一定完全燃烧和酒精燃烧时释放的热量不能完全被水吸收都会造成酒精完全燃烧释放的热量大于水吸收的热量．【解答】解：（1）水的质量m=300g=0.3g ， 水吸收的热量： Q 吸=cm 水△t=4.2×103J/（g •℃）×0.3g ×50℃ =6.3×104J ；（2）酒精的质量m 酒精=6g=0.006g ，由于酒精燃烧放出的热量与水吸收的热量相等，则Q 放=Q 吸=6.3×104J ； 酒精热值q 酒精===1.05×107J/g ；（3）与酒精的实际热值q 酒精=3.0×107J/g 小得多，原因是：酒精燃烧时不一定完全燃烧，酒精燃烧时释放的热量不能完全被水吸收等．故答案为：6.3×104J ；1.05×107J/g ；酒精燃烧时不一定完全燃烧，酒精燃烧时释放的热量不能完全被水吸收．15．“用电流表测电路中的电流”实验中，在连接电路时，应把电流表 串联 在电路中（“串联”或“并联”），使电流从电流表的 正 接线柱流入．（选填“正”或“负”） 【考点】电流表的连接．【分析】电流表的使用规则：①电流表要串联在电路中； ②电流要从“+“接线柱流入，从“﹣“接线柱流出（否则指针反转）． ③被测电流不要超过电流表的量程．④绝对不允许不经过用电器而把电流表连到电的两极上．【解答】解：电流表必须与用电器串联，测量电路电流．连接时，电流必须从“+”接线柱流入，从“﹣”接线柱流出，否则指针会向左偏转，损坏电流表． 故答案为：串联；正．16．教室里的各盏照明灯之间是 并 联的，当教室里多开一盏照明灯时，干路上的电流大小将 变大 ．（选填“变大”、“不变”或“变小”）【考点】家庭电路的连接；并联电路的电流规律．【分析】照明电路中各用电器是并联的，电阻越并越小，小于其中的任一个；再根据欧姆定律判断电路中的电流情况．【解答】解：教室里各盏照明灯是并联的，开亮的灯越多，并联的支路越多，总电阻越小； 由I=，电电压不变，则干路中的电流越大．故答案为：并；变大．17．一个同学家中的电能表，月初示数为，月末示数为，则这个月该同学消耗的电能为50度，合 1.8×108J．【考点】电能表参数的理解与电能的求法．【分析】一个月消耗的电能等于电能表月末的示数减去月初的示数；要知道电能表示数的最后一位是小数，单位是w•h．1W•h=1度=3.6×106J．【解答】解：一个月消耗的电能W=0268.1w•h﹣0218.1w•h=50w•h=50度=50×3.6×106J=1.8×108J．故答案为：50；1.8×108．18．在①发电机②电动机③麦克风④扬声器⑤有线电话的话筒，其中利用电磁感应工作的有①③⑤；利用磁场对电流的作用原理工作的有②④（填序号）．【考点】电磁感应；磁场对通电导线的作用．【分析】要解答本题需掌握：发电机、麦克风和动圈式话筒都是利用电磁感应原理制成的；利用通电导体在磁场中受到力的作用原理工作的有：电动机、扬声器等．【解答】解：在①发电机②电动机③麦克风④扬声器⑤有线电话的话筒这些装置中，利用电磁感应原理工作的有：①发电机、③麦克风、⑤有线电话的话筒；利用通电导体在磁场中受到力的作用原理工作的有：②电动机、④扬声器．故答案为：①③⑤；②④．19．下列现象或装置中，①电视机后罩有许多小孔；②电动机外壳上装散热片；③长期不用的电视机，隔段时间通电一次用驱潮；④白炽灯；⑤电脑机箱里装有小风扇；⑥电暖手宝，其中利用电流热效应的是③④⑥（填上序号）．【考点】电热．【分析】当电流通过电阻时，电流作功而消耗电能，产生了热量，这种现象叫做电流的热效应．一方面，利用电流的热效应可以为人类的生产和生活服务；另一方面，电流的热效应也有一些不利因素．【解答】解：①电视机的机壳上有许多小孔是为把各电器元件产生的热量及时散失掉．不符合题意．②电流通过电机产生的热量是有害的，有许多散热片可以用散热．不符合题意．③家电长时间停用，隔一段时间应通电一次利用电热防止家电受潮，符合题意．④白炽灯通电后发热发光，是利用电流的热效应工作的．符合题意．⑤过多的热量会影响计算机的正常工作，电脑机箱内有风扇，这都是为了散失热量．不符合题意．⑥电暖手宝将电能转化为内能，利用了电流热效应工作的．符合题意．综上所述，利用电流热效应的是③④⑥．故答案为：③④⑥．。
