镀锌无缝钢管焊接工艺
镀锌钢管焊接规范
镀锌钢管焊接规范篇一：镀锌管的焊接质量控制城市燃气输配镀锌管的焊接质量控制摘要：本文探讨了镀锌管的焊接工艺及焊接质量控制方法，对保证燃气输送的安全提供了保障关键词：镀锌焊接质量控制一、概述镀锌钢广泛运用于各行各业，采用镀锌钢的好处是利用在空气中能够形成致密氧化物保护层的金属锌来保护内部的钢结构。
在被焊接、划伤的情况下，由于Zn-Fe原电池的存在，相对活泼的镀锌部分可以作为牺牲阳极，延缓钢铁的锈蚀，同时各个结构死角均能到达，耐腐蚀性良好。
在西气东输工程末端市场--居民用户楼栋输气中，大量采用了镀锌管。
由于传统的镀锌管丝扣连接容易泄露，造成维护工作量大，明装管影响建筑外观等缺点，寻求新的连接方式是必然的选择。
焊接由于其密封性好，强度高等优点为部分城市燃气工程所采用。
然而由于镀锌层的存在，在焊接中容易产生裂纹、气孔、夹渣，使较难得到良好的焊接质量。
因此，怎样保证焊接质量，成为镀锌管安装的一个关键。
二、镀锌钢的焊接特点镀锌钢一般是在低碳钢外镀一层锌，镀锌层一般在20um厚。
锌的熔点在419℃，沸点908℃左右。
在焊接中，锌熔化成液体浮在熔池表面或在焊缝根部位置。
锌在铁中具有较大固溶度，锌液体会沿晶界深入浸蚀焊缝金属，低熔点锌形成“液体金属脆化”。
同时，锌与铁可形成金属间脆性化合物，如Fe3Zn10（δ相），FeZn10（ε相）等。
这些脆性相使焊缝金属塑性降低，在拉应力作用下而产生裂纹。
如果焊接角焊缝，尤其是T形接头的角焊缝最容易产生穿透裂纹。
镀锌钢焊接时，坡口表面及边缘处的锌层，在电弧热作用下，产生氧化、熔化、蒸发以至挥发出白色烟尘和蒸汽，极易引起焊缝气孔。
由于氧化而形成的ZnO，其熔点较高，约1800℃以上，若在焊接过程中参数偏小，将引起ZnO夹渣。
同时，由于Zn成为脱氧剂，产生FeO-MnO或FeO-MnO-SiO2低熔点氧化物夹渣。
如果选择焊接规范不合适，操作手法不当，很容易使焊缝边缘处的镀锌层熔化以至扩大熔化区域，有可能破坏镀锌层，尤其是在拉长电弧和大幅度摆动操作情况下，增宽熔化区域，破坏镀锌层更为严重。
三种焊管生产工艺流程
三种焊管生产工艺流程钢管生产技术的发展开始于自行车制造业的兴起，19世纪初期石油的开发，两次世界大战期间舰船、锅炉、飞机的制造，第二次世界大战后火电锅炉的制造，化学工业的发展以及石油天然气的钻采和运输等，都有力地推动着钢管工业在品种、产量和质量上的发展。
通常钢管按照生产方法，分为无缝钢管和焊接钢管两种类型，无缝钢管前期已经为大家介绍了，这次主要给大家介绍焊接钢管。
焊接钢管即有缝钢管，其生产是将管坯（钢板和钢带）用各种成型方法弯卷成要求的横断面形状和尺寸的管筒，再用不同的焊接方法将焊缝焊合而得到钢管的过程。
相比于无缝钢管焊管具有产品精度高，尤其是壁厚精度、主设备简单，占地小、生产上可以连续化作业、生产灵活、机组的产品范围宽等特点。
一、螺旋钢管生产工艺大致如下：1、螺旋钢管原材料即带钢卷、焊丝、焊剂。
2、成型前带钢经过矫平、剪边、刨边，表面清理输送和予弯边处理。
3、采用焊缝间隙控制装置来保证焊缝间隙满足焊接要求，管径、错边量和焊缝间隙都得到严格的控制。
4、切成单根钢管后，每批钢管头三根要进行严格的首检制度，检查焊缝的力学性能，化学成份，溶合状况，钢管表面质量以及经过无损探伤检验，确保制管工艺合格后，才能正式投入生产。
二、直缝埋弧焊管：而直缝埋弧焊管（LSAW）一般是以钢板为原料，经过不同的成型工艺，采用双面埋弧焊接和焊后扩径等工序形成焊管。
主要设备有铣边机、预弯机、成型机、预焊机、扩径机等。
同时直缝埋弧焊管的成型型方式有UO(UOE)、RB(RBE)、JCO （JCOE）等多种。
将钢板在成型模内先压成U 形，再压成O 形，然后进行内外埋弧焊，焊后通常在端部或全长范围扩径（Expanding）称为UOE 焊管，不扩径的称为UO 焊管。
将钢板辊压弯曲成型（Roll Bending)，然后进行内外埋弧焊，焊后扩径为RBE 焊管或不扩径为RB 焊管。
将钢板按J 型-C 型-O 型的顺序成型，焊后进行扩径为JCOE 焊管或不扩径为JCO 焊管UOE直缝埋弧焊管成型工艺：UOE直缝埋弧焊钢管成型工艺的三大主成形工序包括:钢板预弯边、U 成型及O 成型。
焊接钢管的生产工艺设备和工艺流程
焊接钢管的生产工艺设备和工艺流程钢管是现代工业生产中重要的材料之一，用于供水、供气、输油、输气等领域。
钢管的生产工艺中，焊接工艺是一种常见的方法之一。
下面将介绍焊接钢管的生产工艺设备和工艺流程。
生产工艺设备焊接钢管的生产工艺中，涉及许多设备。
常用的设备包括：1. 钢板开平机钢板开平机用于钢板的矫正，在钢板卷制之前，需要将钢板矫正，使其平整。
这是钢管生产的重要前置工作，可以保证钢板加工的质量。
2. 钢板剪切机钢板剪切机用于钢板的剪切。
在钢板开平之后，需要将钢板按照长度和宽度进行剪切，使其适合钢管的加工。
3. 焊管机焊管机是焊接钢管的关键设备。
通过焊接钢板形成的焊缝，可以将钢板连接成一条无缝的钢管。
焊管机根据不同的焊接方法，有不同的类型，如高频焊管机、埋弧焊管机等。
4. 切管机切管机主要用于钢管的切割。
钢管加工完成后，需要根据需要将其切割成不同的长度。
切管机可以精确地控制钢管的长度，保证钢管切割的精度。
5. 表面处理设备由于钢管在生产和运输过程中，会受到不同程度的腐蚀和污染，因此需要进行表面处理。
表面处理设备主要有喷砂机、清洗机等。
生产工艺流程焊接钢管的生产工艺流程分为四个步骤，分别是：1. 钢板预处理钢板预处理是指在钢板加工之前，需要进行的钢板开平、剪切和矫正等工作。
这个步骤是钢管生产的重要前置工作，可以保证钢板加工的质量。
2. 钢板成型钢板成型是将预处理好的钢板，通过焊管机将其连接成一条无缝的钢管。
这个步骤需要根据钢管的形状和尺寸，选择不同类型的焊管机，如高频焊管机、埋弧焊管机等。
3. 冷卷加工钢管成型之后，需要进行冷卷加工，即将钢管加工成一定的圆度和精度。
这个步骤需要利用切管机将钢管切割成不同的长度，然后进行冷卷加工。
4. 表面处理最后一个步骤是钢管的表面处理，即利用表面处理设备进行喷砂、清洗等工作，保证钢管的表面光洁、无污染和腐蚀。
焊接钢管的生产工艺涉及多个设备和步骤，需要精心设计和控制。
生产中需要及时检查和维护设备，并制定合理的生产流程，保证钢管的品质和精度。
无缝钢管管道安装工艺..
无缝钢管管道安装工艺一、前置准备在进行无缝钢管管道的安装前，必须进行前置准备，包括现场勘察、设计方案制定、选购材料及设备、测量施工现场和地形等。
1.1 现场勘察对现场进行勘察，了解现场状况，包括地貌、环境、气候、地形、地质情况等，为设计方案制定提供基础数据。
1.2 设计方案制定根据现场勘察结果制定设计方案，确定施工路线、管道铺设位置、管道规格、管道材料等内容。
1.3 选购材料及设备根据设计方案确定的管道规格，选购相应的无缝钢管、管件、阀门等材料，同时选购必要的施工设备。
1.4 测量施工现场和地形对施工现场进行测量，绘制详细图纸，确定管道铺设位置和施工路线。
二、现场施工2.1 无缝钢管的切割和加工根据设计方案中确定的管道规格，采用机械或手工的方式对无缝钢管进行切割和加工，确保管道长度、直径和壁厚符合设计要求。
2.2 管道的修正和处理在进行管道铺设前，要对管道进行修正和处理，保证管道的直线程度和尺寸精度符合要求，同时采取防腐措施以延长管道的使用寿命。
2.3 焊接在进行管道铺设时，需要进行管道的连接和固定，一般采用焊接方式。
焊接前要先进行外表面的抛光，再进行管道的对接和固定，最后进行焊接。
2.4 对管道进行测试在对管道进行使用前，需要进行严格的测试，以检验管道的耐压试验、泄漏试验、水压试验等，确保管道安全运行。
三、管道保养在使用无缝钢管管道时，需要进行定期保养和检查，包括测量管道尺寸、检查连接点是否松动、阀门操作是否正常等，发现问题及时进行处理。
无缝钢管管道的安装是一项繁琐的工作，需要在前置准备、现场施工和管道保养等环节中进行认真细致地操作。
只有这样，才能保证无缝钢管管道的使用寿命和安全性。
无缝钢管焊接工艺流程

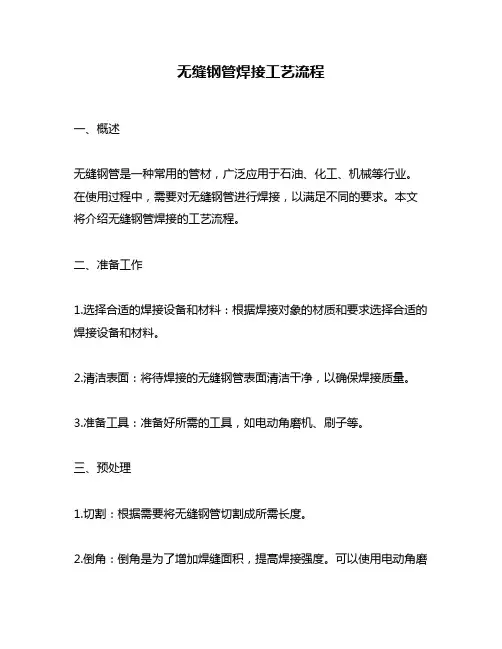

无缝钢管焊接工艺流程一、概述无缝钢管是一种常用的管材，广泛应用于石油、化工、机械等行业。
在使用过程中，需要对无缝钢管进行焊接，以满足不同的要求。
本文将介绍无缝钢管焊接的工艺流程。
二、准备工作1.选择合适的焊接设备和材料：根据焊接对象的材质和要求选择合适的焊接设备和材料。
2.清洁表面：将待焊接的无缝钢管表面清洁干净，以确保焊接质量。
3.准备工具：准备好所需的工具，如电动角磨机、刷子等。
三、预处理1.切割：根据需要将无缝钢管切割成所需长度。
2.倒角：倒角是为了增加焊缝面积，提高焊接强度。
可以使用电动角磨机进行倒角处理。
3.清洗：使用刷子或其他清洁工具将待焊接部位彻底清洗干净，以去除油污和氧化物等杂质。
四、定位与夹紧1.定位：将待焊接的无缝钢管放置在工作台上，进行定位，以确保焊接位置准确。
2.夹紧：使用夹具将无缝钢管固定住，以防止移动和晃动。
五、预热1.预热：在开始焊接前，需要对无缝钢管进行预热。
预热温度根据材质和厚度不同而有所差异。
2.均匀加热：需要将无缝钢管表面均匀加热，以避免出现温度梯度引起的变形和裂纹。
六、焊接1.选择合适的焊接方法：根据需求选择合适的焊接方法，如手工电弧焊、气体保护焊等。
2.开始焊接：将电极或焊丝按要求放置在待焊接部位上，并开始进行焊接操作。
在操作过程中要注意控制好电流和电压等参数。
3.保持稳定：在整个焊接过程中需要保持稳定的手感和操作技巧，以确保焊缝质量。
4.填充材料：如果需要填充材料，则在合适的时候进行填充。
填充材料应与基材相同或相似，以确保良好的连接性。
七、焊后处理1.清理：在焊接完成后，需要对焊缝进行清理。
将焊缝表面的氧化物和熔渣等杂质清除干净。
2.检查：对焊接质量进行检查。
检查焊缝的外观和内部结构是否符合要求。
3.冷却：将焊接部位冷却至室温。
4.修整：如果需要进行修整，则可以使用电动角磨机等工具进行修整。
八、总结无缝钢管的焊接工艺流程包括准备工作、预处理、定位与夹紧、预热、焊接和焊后处理等步骤。
钢管的焊接方法

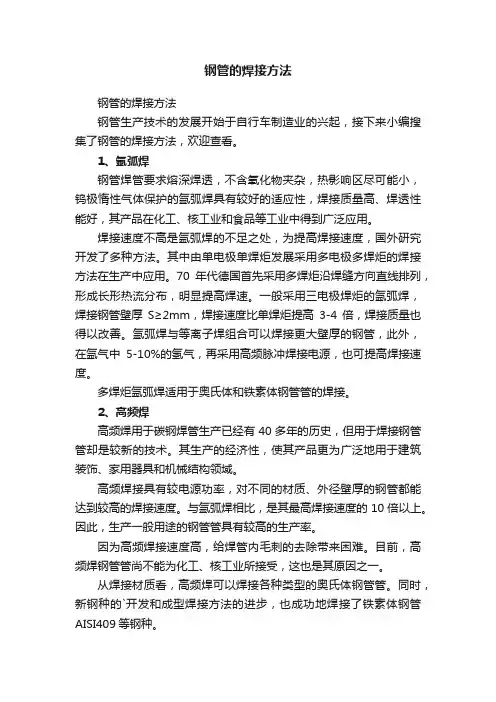

钢管的焊接方法钢管的焊接方法钢管生产技术的发展开始于自行车制造业的兴起，接下来小编搜集了钢管的焊接方法，欢迎查看。
1、氩弧焊钢管焊管要求熔深焊透，不含氧化物夹杂，热影响区尽可能小，钨极惰性气体保护的氩弧焊具有较好的适应性，焊接质量高、焊透性能好，其产品在化工、核工业和食品等工业中得到广泛应用。
焊接速度不高是氩弧焊的不足之处，为提高焊接速度，国外研究开发了多种方法。
其中由单电极单焊炬发展采用多电极多焊炬的焊接方法在生产中应用。
70年代德国首先采用多焊炬沿焊缝方向直线排列，形成长形热流分布，明显提高焊速。
一般采用三电极焊炬的氩弧焊，焊接钢管壁厚S≥2mm，焊接速度比单焊炬提高3-4倍，焊接质量也得以改善。
氩弧焊与等离子焊组合可以焊接更大壁厚的钢管，此外，在氩气中5-10%的氢气，再采用高频脉冲焊接电源，也可提高焊接速度。
多焊炬氩弧焊适用于奥氏体和铁素体钢管管的焊接。
2、高频焊高频焊用于碳钢焊管生产已经有40多年的历史，但用于焊接钢管管却是较新的技术。
其生产的经济性，使其产品更为广泛地用于建筑装饰、家用器具和机械结构领域。
高频焊接具有较电源功率，对不同的材质、外径壁厚的钢管都能达到较高的焊接速度。
与氩弧焊相比，是其最高焊接速度的10倍以上。
因此，生产一般用途的钢管管具有较高的生产率。
因为高频焊接速度高，给焊管内毛刺的去除带来困难。
目前，高频焊钢管管尚不能为化工、核工业所接受，这也是其原因之一。
从焊接材质看，高频焊可以焊接各种类型的奥氏体钢管管。
同时，新钢种的`开发和成型焊接方法的进步，也成功地焊接了铁素体钢管AISI409等钢种。
3、组合焊接技术钢管焊管的各种焊接方法均有各自的优点和不足。
如何扬长避短，将几种焊接方法加以组合形成新的焊接工艺，满足人们对钢管焊管质量和生产效率的要求，是当前钢管焊管技术发展的新趋势。
经过近几年的探索研究，组合焊接工艺已取得了进展，日本、法国等国家的钢管焊管生产已掌握了一定的组合焊接技术。
无缝钢管焊接工艺流程
无缝钢管焊接工艺流程
1.材料准备：选择适用于管道焊接的材料，包括钢管和焊接材料。
钢管选择无缝钢管，其具有良好的力学性能和耐腐蚀性能。
焊接材料通常是焊条或焊丝，具体选择根据管道材料和用途来确定。
2.管道预热：对于一些需要焊接的钢管，可能需要进行预热以减少焊接过程中的应力和热裂纹。
预热温度根据具体材料和壁厚来确定，一般在200℃到400℃之间。
3.连接准备：对于无缝钢管的焊接，通常使用V型坡口或U型坡口来提供焊接面积。
需要进行坡口切割和倒角的工作，坡口的形状和角度根据管道尺寸和要求来确定。
4.焊接操作：在焊接之前，需要对焊机进行设置并选择合适的焊接电流和电压。
在焊接之前进行巡视并清理焊接区域，确保无杂质和任何障碍物。
焊接过程中，需要控制电流、电压和焊接速度，保证焊缝充实并尽量减少缺陷。
5.焊后处理：焊接完成后，需要对焊缝进行检查和测试。
常用的方法包括目测、射线检测和超声波检测等。
同时，还需要对焊后的焊缝进行除尘、打磨、除渣等处理，以保证焊缝的质量。
总的来说，无缝钢管焊接的工艺流程包括材料准备、管道预热、连接准备、焊接操作和焊后处理。
各个步骤都需要严格控制，并按照相关标准和规范进行操作，以保证焊缝的质量和管道的可靠性。
镀锌无缝钢管焊接工艺
镀锌无缝钢管焊接工艺-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII镀锌无缝钢管焊接工艺一、工艺要求镀锌无缝钢管的焊前准备与一般的低碳钢是相同的，需要注意的是要认真处理好坡口尺寸和附近的镀锌层。
为了焊透，坡口尺寸要适当，一般60~65°，要留有一定的间隙，一般为1.5~2.5mm;为了减少锌对焊缝的渗透，在焊之前，可将坡口内的镀锌层清除以后再焊。
在实际工作中，采用了集中打坡口，不留钝边工艺进行集中控制，两层焊接工艺，减少了未焊透的可能性。
焊条应根据镀锌管的基体材质选用，一般低碳钢由于考虑易操作性，选用J422较为普遍。
当使用其他低氢焊条时效果更佳，如J506等。
二、焊接手法在焊多层焊的第一层焊缝时，尽量使锌层熔化并使之汽化、蒸发而逸出焊缝，可大大减少液体锌留在焊缝中。
在焊角焊缝时，同样在第一层尽量使锌层熔化并使之汽化、蒸发而逸出焊缝，其方法是先将焊条端部向前移出约5~7mm左右，当使锌层熔化后再回到原来位置继续向前施焊。
再横焊和立焊时，如选用短渣焊条如J427咬边倾向会很小；如果采用前后往返运条技术，更可以得到无缺陷的焊接质量。
三、焊接措施从人、机、料、法、环五方面保证焊接质量的措施有：1、人的因素是燃气镀锌管施焊的控制重点。
由于缺乏必要的焊后控制手段，极易偷工减料，影响质量；同时镀锌管的焊接特殊性使得不容易保证焊接质量。
因此，在工程开始前，就应该选择技术熟练、最好持有相应锅炉压力容器或相当的焊工证的焊工，进行必要的技术培训、交底，参照锅炉压力容器焊工考试规则进行现场焊工考核认可后，给予进入现场施焊的许可。
并不得随意更换，保证施焊该管道焊工人员相对稳定。
2、焊材的控制：保证采购的是正规渠道的焊材，有质保书、合格证，符合工艺要求；焊材的验收、领发料手续要正规齐全，焊条头回收控制严格，以保证流向、用量；焊材要严格按工艺烘烤，并一次发放不超过半天用量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊接技术交底
一、工艺要求
镀锌无缝钢管的焊前准备与一般的低碳钢是相同的，需要注意的是要认真处理好坡口尺寸和附近的镀锌层。
为了焊透，坡口尺寸要适当，一般60~65°，要留有一定的间隙，一般为~;为了减少锌对焊缝的渗透，在焊之前，可将坡口内的镀锌层清除以后再焊。
在实际工作中，采用了集中打坡口，不留钝边工艺进行集中控制，两层焊接工艺，减少了未焊透的可能性。
焊条应根据镀锌管的基体材质选用，一般低碳钢由于考虑易操作性，选用J422焊条。
二、焊接手法
在焊多层焊的第一层焊缝时，尽量使锌层熔化并使之汽化、蒸发而逸出焊缝，可大大减少液体锌留在焊缝中。
在焊角焊缝时，同样在第一层尽量使锌层熔化并使之汽化、蒸发而逸出焊缝，其方法是先将焊条端部向前移出约5~7mm左右，当使锌层熔化后再回到原来位置继续向前施焊。
采用前后往返运条技术，更可以得到无缺陷的焊接质量。
三、焊接措施
从人、机、料、法、环五方面保证焊接质量的措施有：
1、人的因素是燃气镀锌管施焊的控制重点。
由于缺乏必要的焊后控制手段，极易偷工减料，影响质量；同时镀锌管的焊接特殊性使得不容易保证焊接质量。
因此，在工程开始前，就应该选择技术熟练、最好持有相应锅炉压力容器或相当的焊工证的焊工，进行必要的技术培训、交底，参照锅炉压力容器焊工考试规则进行现场焊工考核认可后，给予进入现场施焊的许可。
并不得随意更换，保证施焊该管道焊工人员相对稳定。
2、焊材的控制：保证采购的是正规渠道的焊材，有质保书、合格证，符合工艺要求；焊材的验收、领发料手续要正规齐全，焊条头回收控制严格，以保证流向、用量；焊材要严格按工艺烘烤，并一次发放不超过半天用量。
3、焊机；焊机是施焊的机具，必须保证性能可靠、符合工艺需要；焊机必须有检定合格的电流、电压表，以保证焊接工艺的正确实施。
焊接电缆不能过长，较长时要调整焊接参数。
4、焊接工艺方法：
1）焊前管口组对：管口组对采用专用的组对工具，以
确保管子的平直度和对口平齐度。
管道对接焊口的组对必须做到内壁齐平，内壁错边量不可超标；管子组对点固，应由焊接同管子的焊工进行，点固用的焊条或焊丝应与正式焊接所用的相同，点焊长度为10-15mm，高度为2-4mm，且应超过管壁厚的2/3；管道焊缝表面不得裂缝、气孔、夹渣等缺陷；管子、管件对点固时，应保持焊接区域不受恶劣环境条件（风、雨）的影响。
2）焊接施工必须严格按焊接作业指导书的规定进行；焊接设备使用前必须进行安全性能与使用性能试验，不合格设备严禁进入施工现场；焊接过程中做好自检与互检工作，做好焊接质量的过程控制。
3）管道焊接采用手工电弧焊，焊条在使用前放入焊条烘干箱在100℃-150℃的温度下烘焙1-2个小时，并且保证焊条表面无油污等。
焊接中注意引弧和收弧质量，收弧处确保弧坑填满，防止弧坑火口裂纹，多层焊做到层间接头错开。
每条焊缝尽可能做到一次焊完，因帮被迫中断时，及时采取防裂措施，确认无裂纹后方可继续施焊。
4）管道连接时，不得强力对口，尤其与设备连接部分当松开螺栓，对口部分应处于正确的位置。
5）管道上的对接焊口或法兰接口必须避免与支、吊架重合。
管道上的仪表取源部件的开孔和焊接应在管道安装前
进行。
6）焊缝表面的焊渣必须清理干净，进行外观质量检查，看是否有气孔、裂纹、夹杂等焊接缺陷。
如存在缺陷必须及时进行返修，并作好返修记录。
保证镀锌管特殊操作方法的严格实施，按焊接工艺进行焊前坡口检查，施焊工艺参数、操作手法控制，焊后外观质量检查，必要时增加焊后无损检测。
控制焊接层次、每道口的焊材用量。
5、焊接环境控制：保证施焊时的温度、湿度、风速符合工艺要求。
无条件时不得施焊。
