地下管线竣工测量技术要求.
城市地下管线探测技术

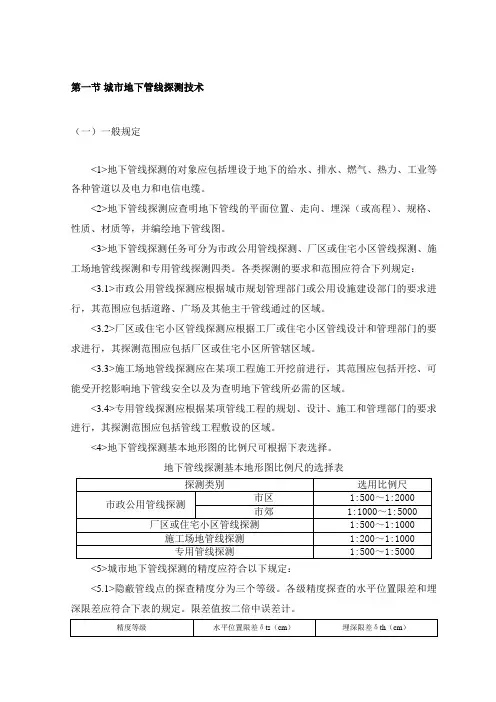

第一节城市地下管线探测技术（一）一般规定<1>地下管线探测的对象应包括埋设于地下的给水、排水、燃气、热力、工业等各种管道以及电力和电信电缆。
<2>地下管线探测应查明地下管线的平面位置、走向、埋深（或高程）、规格、性质、材质等，并编绘地下管线图。
<3>地下管线探测任务可分为市政公用管线探测、厂区或住宅小区管线探测、施工场地管线探测和专用管线探测四类。
各类探测的要求和范围应符合下列规定：<3.1>市政公用管线探测应根据城市规划管理部门或公用设施建设部门的要求进行，其范围应包括道路、广场及其他主干管线通过的区域。
<3.2>厂区或住宅小区管线探测应根据工厂或住宅小区管线设计和管理部门的要求进行，其探测范围应包括厂区或住宅小区所管辖区域。
<3.3>施工场地管线探测应在某项工程施工开挖前进行，其范围应包括开挖、可能受开挖影响地下管线安全以及为查明地下管线所必需的区域。
<3.4>专用管线探测应根据某项管线工程的规划、设计、施工和管理部门的要求进行，其探测范围应包括管线工程敷设的区域。
<4>地下管线探测基本地形图的比例尺可根据下表选择。
地下管线探测基本地形图比例尺的选择表<5>城市地下管线探测的精度应符合以下规定：<5.1>隐蔽管线点的探查精度分为三个等级。
各级精度探查的水平位置限差和埋深限差应符合下表的规定。
限差值按二倍中误差计。
注：1.h为地下管线的中心埋深，以厘米计；2.当h≤70cm时，埋深限差δth用h=70cm代入计算；水平位置限差δts仍用实际埋深h值代入计算；3.如果对探查精度有特殊要求，可根据工程需要确定。
<5.2>测量管线点的解析坐标中误差（指测点相对于邻近解析控制点）不得大于±5cm；高程中误差（指测点相对于邻近高程控制点）不得大于±2cm。
地下管线竣工测绘技术规程-条文说明 安徽
安徽省地方标准地下管线竣工测绘技术规程×××××— 201×条文说明前言为了便于广大地下管线探测、管理和相关设计、施工、科研等单位有关人员在使用本标准时能正确理解和执行条文规定，《地下管线竣工测绘技术规程》编制组根据标准内容编制了本标准的条文说明，供使用者参考。
在使用中如发现本条文说明有不妥之处，请将意见反馈至合肥市测绘设计研究院（地址：合肥市阜南路136号测绘大厦，邮政编码：230061），以供今后修改时参考。
目次1 总则........................................... 错误!未定义书签。
2 术语和符号....................................... 错误!未定义书签。
2.1 术语......................................... 错误!未定义书签。
2.2 符号......................................... 错误!未定义书签。
3 基本规定......................................... 错误!未定义书签。
3.1 地下管线竣工测绘内容.......................... 错误!未定义书签。
3.2 坐标系统与精度要求............................ 错误!未定义书签。
3.3 技术准备...................................... 错误!未定义书签。
4 控制测量......................................... 错误!未定义书签。
4.1 一般规定...................................... 错误!未定义书签。
4.2 平面控制测量.................................. 错误!未定义书签。
浅谈地下管线竣工测量
浅谈地下管线竣工测量摘要:地下管线是城市基础设施的重要组成部分，是发挥城市功能确保社会经济和城市建设的健康、协调和可持续发展的重要基础和保障。
本文分析了地下管线竣工测量的必要性，对地下管线竣工测量的方法及地下管线竣工测量特殊的几种情况和解决方法作了一下探讨。
关键词：地下管线；竣工测量；必要性；工作方法。
引言地下管线是城市基础设施和城市建设的重要组成部分，是发挥城市功能确保社会经济和城市建设的健康、协调和可持续发展的重要基础和保障，是支持城市、工矿企业正常运转的基础设施，关系到城市、工矿企业的建设发展、管理和日常生活的需要。
本文结合自己多年的工作经验，浅谈地下管线竣工测量的一些方法。
一、地下管线竣工测量的必要性因挖断地下管线造成的事故数不胜数。
这完全是施工单位不重视地下管线的重要性所致，盲目的施工行为酿成如此的惨剧。
选这两篇新闻作为开篇就是要说明地下管线的重要性。
当前北京市城市建设中的旧城改造和城市扩建迫切需要弄清原有地下管线的来龙去脉和分布情况，保持地下管线资料的准确性和现势性，为城市建设的规划设计、施工、维修、管理、领导决策等提供基础图纸数据，具有重大的现实意义，否则会造成地下工程设计上的盲目性甚至在施工中因不了解地下设施而发生损坏地下管线造成触电、中断通讯、煤气爆炸或停电、停水等事故。
事实上北京市一些损坏地下管线的事故屡有发生，也引起了市领导的注意。
因此准确做好地下管线竣工测量是城市建设的一项重要内容。
二、地下管线竣工测量包括的内容地下管线竣工测量应包括施工拆迁、改移、复原的既有管线和新建管线的竣工测量和调查。
地下管线竣工测量的对象包括埋设于城市规划区内的电力、电信、给水、排水、燃气、热力、工业等各种管线以及地下综合管廊（沟）和不明管线等。
地下管线竣工测量时应查明地下管线的类别、平面位置、走向、埋深、高程、偏距、规格、材质、传输物体特征（压力、流向、电压）、建设年代、权属单位以及管线的附属物等。
地下管线竣工测量报告
地下管线竣工测量报告一、引言地下管线是城市基础设施的重要组成部分，对于城市的正常运转和居民的生活起到至关重要的作用。
为了确保地下管线施工的质量和安全，必须进行竣工测量，以评估施工质量是否符合设计要求，并及时发现和排除存在的问题。
本报告对地下管线竣工测量进行详细介绍和分析。
二、测量方法和仪器本次竣工测量采用了全站仪进行测量，全站仪具有高精度和高可靠性，可以满足地下管线测量的要求。
测量过程中还辅以GPS导航仪、水准仪等工具，以提高测量的精度和准确性。
三、测量内容和数据处理1.管线安装情况测量：通过全站仪测量地下管线的坐标、高程和线路等参数，并与设计要求进行比对，评估安装质量是否符合要求。
2.管线间距测量：采用全站仪和GPS导航仪对地下管线间的距离进行测量，并计算标准差，以评估管线间距的均匀性和合理性。
3.管线埋深测量：通过水准仪和全站仪对地下管线埋深进行测量，以评估埋深的均匀性和一致性。
4.管线坡度测量：通过全站仪对地下管线的起止点进行坡度测量，以评估管线的倾斜情况和坡度是否符合设计要求。
数据处理方面，采用了专业的测量数据处理软件，进行数据的分析和统计。
同时，进行了误差分析和可靠性评估，对测量结果进行验证和精度评定。
四、测量结果和评价1.管线安装情况：对比设计要求，测量结果显示地下管线的坐标、高程和线路等参数与设计要求基本符合，安装质量良好。
2.管线间距：通过计算标准差，发现管线间距的均匀性较好，符合设计要求。
3.管线埋深：测量结果显示地下管线的埋深基本一致，埋深均匀性较好。
4.管线坡度：测量结果显示大部分地下管线的坡度符合设计要求，但部分管线存在坡度不合格的情况，需要及时进行调整。
五、存在问题和改进措施通过竣工测量，发现存在部分地下管线安装质量不合格和坡度不合格的问题。
针对这些问题，提出以下改进措施：1.增加工人培训的力度，提高其管线安装技术水平，确保安装质量符合设计要求。
2.对于存在坡度不合格的地下管线，立即调整坡度，保证其符合设计要求。
地下管线竣工测绘技术规程
地下管线竣工测绘技术规程（征求意见稿）城市地下管线是城市重要的基础设施之一，为统一我省城市地下管线竣工测绘和数据处理的技术要求，保证地下管线竣工测绘成果质量，制定本规程。
本规程共分9章，主要内容包括：总则、术语和符号、基本规定、控制测量、地下管线点测定、综合管廊测绘、带状地形图测绘、数据处理、成果质量检验与提交。
本标准由安徽省住房和城乡建设厅负责管理，由合肥市测绘设计研究院负责具体技术内容的解释。
执行过程中如有意见或建议，请寄送合肥市测绘设计研究院（地址：合肥市阜南路136号，邮政编码：230061）。
本标准编写单位：本标准主要起草人员：本标准主要审查人员：1 总则....................................................... - 1 -2 术语和符号................................................... - 2 - 2.1 术语..................................................... - 2 -2.2 符号..................................................... - 3 -3 基本规定..................................................... -4 - 3.1 地下管线竣工测绘内容...................................... - 8 - 3.2 坐标系统与精度要求........................................ - 8 -3.3 技术准备.................................................. - 8 -4 控制测量..................................................... - 6 - 4.1 一般规定.................................................. - 8 - 4.2 平面控制测量.............................................. - 8 -4.3 高程控制测量.............................................. - 8 -5 地下管线点测定.............................................. - 13 - 5.1 地下管线测点设置......................................... - 8 - 5.2 地下管线属性调查......................................... - 8 - 5.3 地下管线点空间位置测量................................... - 8 -5.4 非开挖管线测量........................................... - 8 -6 综合管廊测绘................................................. - 8 - 6.1 一般规定.................................................. - 8 - 6.2 地下控制测量.............................................. - 8 - 6.3 综合管廊测量.............................................. - 8 -6.4 三维激光扫描测量.......................................... - 8 -7 带状地形图测绘.............................................. - 30 -8 数据处理.................................................... - 30 - 8.1 一般规定.................................................. - 8 - 8.2 管线图表编制.............................................. - 8 - 8.3 管线数据库文件建立........................................ - 8 -9 成果质量检验与提交9.1 成果质量检验............................................ - 27 - 9.2 成果提交................................................ - 27 - 附录A 地下管线竣工测绘安全保护规定............................ - 8 - 附录B 地下管线竣工测绘成果表.................................. - 8 - 附录C 地下管线竣工样图....................................... - 30 - 附录D 质量特性与权值划分表................................... - 30 - 附录E 错漏分类及扣分表....................................... - 30 - 本规程用词说明................................................. - 30 - 引用标准名录.................................................... - 8 - 条文说明........................................................ - 8 -1 总则1.0.1为统一我省城市地下管线竣工测绘的技术要求，保证地下管线竣工测绘成果质量，制定本规程。
地下管线竣工测量案例解读
地下管线竣工测量案例解读
地下管线竣工测量是对地下管线工程施工完成后的管线位置、埋深等进行测量和确认的工作。
下面以一个地下管线竣工测量案例来解读这项工作的重要性和具体操作步骤。
案例描述：
某市政道路改造工程竣工后，需要对道路下的排水管线进行竣工测量，以确保管线位置、埋深符合设计要求。
解读：
1. 竣工测量的重要性：竣工测量是为了确认地下管线施工完成后的实际位置和埋深是否与设计要求一致，保障施工质量和道路使用安全。
如果竣工测量发现管线位置偏差较大或埋深不符合要求，需要及时进行整改，以减少后期维护和修复成本。
2. 具体操作步骤：
a. 登记管线资料：首先要梳理管线的设计图纸和施工记录，了解管线的设计要求和施工过程中可能存在的变更情况。
b. 现场勘测：在道路下方开挖透明度较大的工程探测孔，利用测绘仪器对管线位置、埋深等进行精确测量和记录。
c. 与设计图进行对比：将实际测量数据与设计图进行对比，确认管线位置和埋深是否符合要求。
d. 编制竣工测量报告：根据测量数据编制竣工测量报告，描述管线位置和埋深情况，并提出若干建议和改善措施。
通过以上案例解读，可以看出地下管线竣工测量是工程竣工验收中的重要环节，对道路使用安全和管线设施的可靠性具有重要保障作用。
因此，在工程竣工后及时进行竣工测量，并做好记录和报告，是保障工程质量和社会公共安全的重要举措。
浅析地下管线竣工测量及技术
文章编号 ： １ ６ ７ ４ —０ ９ ８ ｘ（ ２ ０ １ ４ ） ０ ｌ （ ｂ ） 一０ ０ ４ ２ —０ １
地下 管 线 系统 是 城 市最 基 础 的 设施 ， 是 市 的发 展 。
城 市建 设 中重要 的环 节 ， 因此 ， 必须 加 强对 ２ ． ２ 科 学化 的测 量
水准 的方式进行测 量。 而 对 于 有检 修 井 的 管 线 的高 程 测量 ， 可以先 对井 面的 高 程 进行
地 下 管 线 的 竣 工测 量 能 切 实 的促 进 地下 管 线 的 竣 工 测 量 的科 学 化 ， 能 切 实 的保 障 按 方 ， 可 以采 用钢 尺导入 的方 式 进 行测量 。 线 的建 设 和 管 理 ， 能 在 很 大 程 度 上 促 进 地 照 规 定 的 图纸 设 计 进 行 测 量 ， 能 采 用 科 学 ４ ． ２ 地 下管 线 竣 工测 量的 过程 下管 线工程的 施工和 运行， 能 在根 本上 促 的 技 术 ， 有 准 确的 数 据 支 持 ， 切 实的 保 障 地
施 工 的过 程 中 ， 与 设 计 方案 相 同， 不能 私 自
的更 改 设 计 图纸 ， 能 依 据 法 规 流 程 进行 施 工建 设 ， 能 够 为后 续 的利 用 、 建 设 和 发 展提
２ ． ３ 要 有切 实 的技 术支 持
地下管 线 建 设是 一 个要求 准确 的工程 ， 就 要 求 在 假 设 过 程 中 必须 有一 套 完 善 的 技
程 度 上 能 促 进 对 城 市 的规 划 和 建 设 ， 能 够 更加 台理 的 开发 和利 用 地下 的 空 间， 能 全面 的 系统 的开 展地 下 空 间， 能 更好 地 促 进 城 市 建设 的施工和 发展， 能 更 好 地 提 高 城 市 的 经济效益 ， 能 更 好 地 促 进 城 市 的 建 设 和 发 展， 促 进 社 会 经济 的发 展 进 步。
地下管线工程测量
管 线 施 工 测 量
用“应读前视法”测设坡度钉记录计算表示例
管 线 施 工 测 量
顶管施工测量
当管线穿越铁路、公路或重要建筑物时，为了避免大量的拆迁工作 和保证原有建筑物不被破坏，往往不允许开挖沟槽，而采用顶管施工的 方法。
顶管施工中测量工作的主要任务是掌握好管道中线方向、高程和坡度。 ⒈顶管测量的准备工作 ⑴设置中线桩 与安装 ⒉顶进中的测量工作 ⑴中线测量 ⑵高程测量 ⑵设置坡度板和水准点 ⑶导轨的计算
管 线 中 线 测 量
管 线 中 线测 量
转向角测量
管线转变方向时，转变后的方向与原方向之间的夹角称为转向角。 某些管线的转向角满足定型弯头的转角要求，如给水管线使用的铸 铁管弯头转角有90°、45°、22.5°11.25°等几种类型。
管 线 施 工 测 量
准 备
槽
工
口
作
放 线
施
工 控 制 桩 测 设
单位为mm；M为测图比例尺分母。
管
探查 精度等级 平面位置误差 I II
线
测
绘
探测管线点
探查和探测管线点的精度要求
埋深限差
坐标中误差
高程中误差
±（5+0.05hb） ±（5+0.07hb） ≤±（5+0.02hb） ≤±（5+0.07hb）/2 ±（5+0.08hb） ±（5+0.12hb） ≤±（5+0.035hb） ≤±（5+0.12hb）/2
管
地下管线调查
⒈调查内容
线
测
绘
地下管线检修井、进出水口以及管线出露之处均应实地
调查，重点调查管线的类别、高程(或埋深)、断面尺寸(管径
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地下管线竣工测量技术要求
一、测图比例尺
地下管线竣工测量图比例尺一般采用1：500。
线路长度在1.0公里以上，考虑图纸使用方便，测图比例尺也可采用1：1000。
二、坐标、高程系统
地下管线竣工测量平面坐标采用湘潭市独立坐标系统，高程采用1956年黄海高程系统。
三、图廓要求
地下管线竣工测量图当管线成带状分布时按地形图带状分幅法分幅；当管线成片分布时，按地形图统一分幅法分幅。
按带状分幅法分幅时，图中应标注北方向，并均匀标注4个方格角点坐标。
四、地下管线编号规定
为了使管线数据符合现有南方管线成图软件的数据格式，为建立地下管线数据库，并有效地对数据库进行动态管理，特将地下管线点编号规定如下：
(一)、管线点编号
1、管线点的编号和标记按《城市地下管线探测技术规程》进行大类分类时，采用管线代号、管线编号和管线点顺序号三部分组成的编号表示。
如Jcz23表示车站路的给水管线23号点。
大写J表示给水管线，小写cz表示车站路，23为路线管点编号的顺序号。
2、管线点的编号和标记按《城市地下管线探测技术规程》进行大类下细分时，采用管线代号加下划线、管线编号和管线点顺序号三部分组成的编号表示。
如Dx_cz23表示车站路的电信类中的电话管线23号点。
大写D表示电信管线，小写x表示电话类管线，小写cz表示车站路，23为路线管点编号的顺序号。
3、当有分支管点需要增补编号时，也可采用如下编号方式。
如Jcz23_1。
(二)、管线代号
管线代号代表管线的类别，用大写拼音字母表示。
南方管线软件现有管线类别及表示情况见下表：
当某类管线，如电信管线需要细分成电话、广播、有线电视三类时，则分别表示为Dx、Dg、Ds，其它类型管线根据情况再作规定。
(三)、管线编号
管线编号为路名或街区名前两至三个汉字的第一个拼音字母，用小写字母表示。
管线编号不能重复，编号必须经总工办认可才能使用，以便统一管理。
巳编号的管线见下表：
五、测量要求
1、地下管线竣工测量控制点布设和管线点的平面位置及高程用全站仪采用数字测绘法进行。
技术要求按中华人民共和国建设部制定的《城市地下管线探测技术规程》CJJ61－2003执行。
2、地下管线点的测量精度：平面位置中误差相对于邻近控制点不得大于5厘米，高程中误差相对于邻近图根点不得大于3厘米。
3、实量地下管线埋深误差不得大于5厘米。
六、地下管线竣工测量
1、地下管线竣工测量的对象为埋设于地下的给水、排水、燃气、热力、工业等各种管道以及电力、电信电缆。
具体要求见下表：
2、地下管线竣工测量的内容为地下管线的平面位置、走向、埋深（或高程）、规格（圆管的内直径、管沟的宽×高）、管线类别、材质（铸铁管、钢管、混凝土管、钢筋混凝土管、塑料管、石棉水泥管、陶土管、陶瓷管、砖石沟）、载体特征（压力、流向、电压）、管沟或管块中的电缆根数或孔数、管线建构筑物和附属设施等。
地下各种管线上的建（构）筑物和附属设施
3、应测量的管线点包括线路特征点（交叉点、分支点、转折点、变材点、变坡点、变径点、起讫点、上杆、下杆）和附属设施中心点。
对巳埋管线不能通过巳有资料查清的应进行探测。
4、实量地下管线埋深时，自流管道量测内底埋深，有压力的管道量测外顶埋深，直埋电缆和管块测外顶埋深，电缆沟道量测内底埋深，地下隧道或顶管工程的地下管线量测外底埋深。
5、各种管线均应按规范进行详细调查，调查项目见下表：
各种地下管线实地调查项目
6、新建地下管线竣工测量在覆土前进行。
当不能在覆土前施测时，应设置
管线待测点，并做好标记。
管线测点间距不应大于75米。
7、地下管线平面控制测量按图根精度要求采用光电测距导线或GPS的静态或动态方式布设。
地下管线高程控制测量按等外水准要求采用水准或三角高程的方法进行。
技术要求按规范5.2节的控制测量要求执行。
8、采用全站仪测定管线点的坐标与高程时，水平角和垂直角观测半测回，测距长度不超过150米。
9、管线竣工测量数据是对管线普查数据库的追加、替换与修改，为便于管线数据库中数据更新时新旧数据的整合，测量竣工管线数据时，必须调查竣工管线与周边已有管线的联接关系。
10、新埋管线是替换原有某段管线时，应在管线数据库中及时修改管线位置数据、连接关系数据和属性数据。
11、对地下管线工程施工中暴露出的未建档的旧管线，在竣工测量时应同时测定其坐标和高程，查明管线性质和管径，并在管线竣工图上标明。
12、对于线路长、工程量大的大型地下管线工程，可进行分段测量，配合施工单位进行跟踪测量。
七、地下管线竣工图编绘
1、利用管线竣工测量数据和实测数字地形图编绘专业管线图或综合管线图。
2、地下管线图各种文字、数字注记不得压盖管线及其附属设施的符号。
管线线上文字、数字注记应平行于管线走向，字头应朝向图的上方。
3、管线图上应注记管线点的编号，管线规格和材质；电力电缆注明电压和电缆根数；电信电缆注明管块规格和孔数。
4、当管线上下重叠或相距较近且不能按比例绘制时，应在图内以扯旗的方式说明。
5、管线竣工测量图对地形图的要求：测出地面建（构）筑物；铁路、道路、河流、桥梁；主要地形特征。
沿道路的管线地形图测量宽度为道路两侧第一排建筑物或红线外20米，不沿道路的管线地形图测量宽度为管线外20米。
八、管线竣工测量成果表编制
1、管线成果表按管线测量数据和调查数据用南方管线成图软件生成。
2、管线成果分专业整理编制，装订成册。
装订顺序为给水、排水、燃气、热力、电力、电信、工业管道、其它专业管线。
成果应有编制说明。
九、地下管线数字测绘应提交成果：
1、成果说明；
2、专业管线竣工图或综合管线竣工图；
3、竣工管线成果表册。
湘潭市勘测设计院总工办
2008年10月24日。
