11G101-2 更正说明[1]
2024年11G101培训课件(多场合)
11G101培训课件(多场合)11G101培训课件一、概述11G101是我国建筑行业施工图设计阶段的一个重要规范，它规定了建筑结构施工图的基本内容、表示方法和技术要求。
本课件旨在帮助读者更好地理解和掌握11G101规范，提高施工图设计质量，确保建筑结构安全。
二、11G101规范的主要内容1.适用范围11G101规范适用于建筑行业施工图设计阶段，包括新建、扩建、改建、加固和维护等工程。
它规定了建筑结构施工图的基本内容、表示方法和技术要求，为施工图设计提供了统一的依据。
2.施工图的基本内容施工图是建筑结构施工的依据，包括图纸目录、设计说明、结构布置图、构件详图、节点详图、基础详图、其他专业施工图等。
11G101规范对这些内容进行了详细的规定，确保施工图的完整性和准确性。
3.施工图的表示方法11G101规范规定了施工图的表示方法，包括符号、线型、尺寸、标注、文字说明等。
这些规定有助于提高施工图的清晰度和易读性，降低施工过程中的误解和错误。
4.施工图的技术要求11G101规范对施工图的技术要求进行了详细的规定，包括结构设计、材料选用、施工工艺、质量检验等方面。
这些要求有助于确保建筑结构的安全、耐久和合理。
三、11G101规范的应用1.施工图设计在施工图设计阶段，设计人员应按照11G101规范进行设计，确保施工图的完整、准确、清晰。
同时，设计人员还需根据工程实际情况，合理选用结构形式、材料、施工工艺等，满足建筑物的功能、安全和美观要求。
2.施工图审查施工图审查是确保施工图质量的重要环节。
审查人员应对照11G101规范，对施工图进行全面审查，确保施工图符合规范要求。
审查内容包括施工图的完整性、准确性、合理性、安全性等方面。
3.施工图变更在施工过程中，如遇到设计变更、施工条件变化等情况，应及时办理施工图变更手续。
变更后的施工图应重新审查，并按照11G101规范进行修改，确保施工图的正确性和有效性。
4.施工图归档施工图是工程档案的重要组成部分。
11G101课件79页PPT
• 钢筋伸至端头，弯折10d ，当墙厚小，采用U型搭 接方式，有翼墙时，伸至 对边，向外弯折15d。
1、剪力墙水平筋的构造
• c、有端柱的情况 • 伸至柱内，满足直锚长度
大于LaE，可不用弯折； 不满足，伸至对边弯折 15d，直锚长度大于 0.6LaE。
• 剪力墙约束边缘构件的纵向钢筋连接构造，离开楼面 的距离不小于500
5、剪力墙洞口补强构造
• 新图集强调洞口周边上下左右布筋，矩形洞口斜向钢筋 作用不大。
6、连梁腰筋的设置
• 连梁的腰筋是水平筋的一 部分，不需要放在箍筋内 。
7、地下室外墙钢筋构造
• 地下室外墙钢筋构造不同于普通剪力墙，通常情况，竖 向分布筋在外侧，水平分布筋在内侧，设计有要求，按 设计要求做。
6、楼板局部升降的配筋问题
• a、升降高度大于板厚的情况。
6、楼板局部升降的配筋问题
• b、升降高度小于板厚的 情况。
7、板中配置抗冲切钢筋构造
• 包括抗冲切架立筋和弯起钢筋的配置。
8、板中开洞、洞边加强筋的处理措施
• 对于洞口直径不大于300，受力钢筋绕过孔洞，不需补 强钢筋；大于300但不大于1000时，需做补强钢筋。
3、板中纵向筋第一根筋的布置位置
• 应该从支座边半个钢筋间 距放置第一根筋。
4、悬挑板在阳角、阴角附加钢筋的配置
• a、阳角构造
4、悬挑板在阳角、阴角附加钢筋的配置
• b、悬挑板阴角的构造。
5、单、双向板的规定界限
• 规范对单双向板有着明确的规定，用于设计计算和 施工布筋。布筋时，短向垮的钢筋在外。
12d。 • 有框梁，框梁内满足锚固长度，可不伸至板顶，也无须弯
国家建筑标准设计图集11G101更正内容
国家建筑标准设计图集11G101-1/-3《混凝土结构施工图平面整体表示方法制图规则和构造详图》∙发表时间：2014年1月23日∙浏览次数：1313更正内容更多【热点文章】∙国标图俱乐部会员积分细则∙积分换图集活动规则∙国家建筑标准设计“深度图样”系列图集附带电子文件下载方法∙《民用建筑电气设计与施工》08D800-1～8电气专业强电系列图集——涵盖常用强电设计与安装的主要内容∙关于发布国家标准《低压配电设计规范》的公告∙关于举办《全国民用建筑工程设计技术措施》（2009年版）培训班的通知∙关于对南宁市建之友图书有限公司停止供货的通知∙《全国民用建筑工程设计技术措施－暖通空调·动力》的更改说明∙人民防空地下室施工图设计文件审查要点∙中国建筑标准设计研究院关于提请广大读者共同抵制盗版的2009版《全国民用建筑工程设计技术措施》并征集线索的通告【最新文章】∙展望2020中国城市发展的七个趋势∙绿色生态城市：让每个生命平等∙让绿色建筑为新型城镇增色∙住房城乡建设部公布581项国家级工法国家一级工法122项、国家二级工法459项∙智慧城市建设渐入佳境∙发改委大力推广绿色节能建筑“十二五”末拟建1000个低碳社区∙绿色建筑需要以创新促发展∙“第十届国际绿色建筑与建筑节能大会暨新技术与产品博览会”开幕∙迎接中国钢结构建筑发展的春天∙《国家新型城镇化规划(2014-2020年)》十大关键词网站导航| 联系方式| 在线客服| 关于我们<a href=""><img src="/890575/tongji.gif" alt=""/></a>©2000-2009, 中国建筑标准设计研究院版权所有, 京ICP备05012122号。
11G101-1、2、3总结
第一章G101平法钢筋总结表第一节梁构件钢筋计算总结表一、抗震楼层框架梁（一）上部通长筋总结上部通长筋总结，见表1-1表1-1 抗震楼层框架梁上部通长筋的锚固与连接情况出处上部通长钢筋锚固端支座直锚Max(0.5hc＋5d,laE) (hc为柱截面宽度)11G101-1第79页弯锚伸入柱边＋15d11G101-1第79页中间支座变截面梁顶有高差且Δh/（hc-50）＞1/6高标高钢筋弯锚伸至另一边柱对边＋15d11G101-1第84页低标高钢筋直锚Max(0.5hc＋5d,laE)11G101-1第84页梁顶有高差且Δh/（hc-50）≤1/6上部通长筋斜弯通过，不断开11G101-1第84页梁宽度不同宽出的不断直通的钢筋弯锚伸至对边弯折15d11G101-1第84页悬挑梁跨内外无高差上部通长筋伸至端部弯折至少12d11G101-1第89页悬挑梁比跨内顶面底，且Δh/（hc-50）≤1/6上部通长筋斜变通过，不断开11G101-1第66页悬挑梁比跨内顶面底，且c/hc＞1/6跨内框架梁上部通长筋根据支座宽度直锚或弯锚11G101-1第89页悬挑梁上部钢筋伸入跨内直锚Max(la，0.5hc＋5d)悬挑梁比跨内顶面高，且Δh/（hc-50）≤1/6上部通长筋斜弯通进，不断开悬挑梁比跨内顶面高，且Δh/（hc-50）＞1/6跨内框架梁上部通长筋根据支座宽度直锚或弯锚悬挑梁上部钢筋伸入跨内弯锚伸入对边＋15d上部通长筋连接直径相同跨中1/3范围连接11G101-1第79页直径不同两端与支座钢筋搭接搭接长度lle=1.6lae,即接100%接头11G101-1第79页（二）侧钢筋总结侧钢筋总结表1-2 侧部钢筋总结情况出处侧部构造钢筋锚固15d（注采用HPB300时为180°弯钩）11G101-1第87页搭接150d11G101-1第87页侧部受扭钢锚固（同梁下部钢筋）端支座弯锚伸至对边＋15d11G101-1第87页直Max(laE,0.5hc＋5d)11G101-1第87页（三）下部钢筋总结下部钢筋总结，见表1-3表1-3 抗震楼层框架梁下部通长筋总结连接跨端1/3范围11G101-1第81页下部不伸入支座钢筋净长-2×0.1×ln（ln为本跨的净跨值）11G101-1第87页(四) 支座负筋总结支座负筋总结，见表1-4表1-4 抗震楼层框架梁支座负筋总结情况出处支座负筋延伸长度第一排Ln/3若第一排全是通长筋，没有支座负筋11G101-1第79页第二排Ln/4Ln/3第三排Ln/5Ln/4超过三排，由设计者注明贯通小跨小跨是指其净长小于左右两大跨净长之和的1/3端支座配筋多出的钢筋可直锚Max(laE,0.5hc＋5d)11G101-1第79页多出的钢筋可弯锚伸至对边＋15d（五）箍筋总结箍筋总结，见表1-5表1-5 箍筋总结箍筋根数计算考虑的因素出处加密区长度一级抗震：2hb（hb为梁高）11G101-1第85页（六）吊筋总结吊筋总结，见表1-6表1-6 吊筋总结二、非抗震和楼层框架梁（一）抗震和非抗震楼层框架梁的区别抗震于非抗震楼层框架梁的区别，见表1-7表1-7 抗震KL与非抗震KL的区别（二）非抗震楼层框架梁总结非抗震楼层框架梁总结，见表1-8表1-8 非抗震楼层框架梁总结中间支座变截面梁顶有高差且Δh/（hc-50）>1/6高标高钢筋弯锚伸至对边+15d11G101-1第84页低标高钢筋弯锚La梁顶有高差且Δh/（hc-50）≤1/6上部通长筋斜弯通过，不断开梁宽度不同弯出的不能直通的钢筋弯锚伸至对边+15d11G101-1第84页三、抗震屋面框架梁（一）楼层框架梁和屋面框架梁的区别楼层框架梁和屋面框架梁的区别见表1-9、表1-10。
11G101-2学习资料
11G101-2图集(现浇混凝土板式楼梯）学习资料一、总则:1.0.5: 楼梯的平法注写方式包括平面注写、剖面注写和列表注写三种；1.0.6:按平法设计绘制结构施工图时, 应当用表格或其他方式注明包括地下和地上各层的结构层楼（地）面标高、结构层高及相应的结构层号；其结构层楼面标高和结构层高在单项工程中对应关系必须一致, 以保证基础、柱与墙、梁、板等用同一标准竖向定位。
为方便施工, 应将统一的结构层楼面标高和结构层高分别放在柱、墙、梁等各类构件的平法施工图中。
1.0.8:为了确保施工人员准确无误地按平法施工图施工, 在具体工程的结构设计总说明中必须写明以下与平法施工图密切相关的内容:2、注明楼梯所选用的砼的强度等级和箍筋级别, 以确定相应受拉钢筋的最小锚固长度及最小搭接长度等。
当采用机械锚固形式时, 设计者应指定机械锚固的具体形式、必要的构件尺寸以及质量要求。
3.注明楼梯所处的环境类别。
4、当选用ATa、ATb、或ATC型楼梯时, 设计者应根据具体工程情况给出楼梯的抗震等级。
5.当标准构造详图有多种可选择的构造做法时, 写明在何部位选用何种做法。
楼板上部纵向钢筋在端支座的锚固要求, 本图集标准构造详图中规定:当设计按铰接时, 平直段伸至端支座对边后弯折, 且平直段长度≧0.35Lab, 弯折段长度15d；当充分利用钢筋的抗拉强度时, 平直段伸至端支座对边后弯折, 且平直段长度≧0.6Lab, 弯折段长度15d；设计者应在平法施工图中注明采用何种构造, 当多数采用同种构造时可在图注中写明, 并将少数不同之处在图中注明。
6.当选用ATa、ATb型楼梯时, 应指定滑动支座的做法。
当采用与本图集不同的做法时, 由设计者另行处理。
8、当具体工程需要对本图集的标注构造详图作某些变更时, 应注明变更的具体内容。
9、当具体工程中有特殊要求时, 应在施工图中另加说明。
1.0.10：本图集所有楼梯踏步段的侧边均与侧墙相挨但不相连。

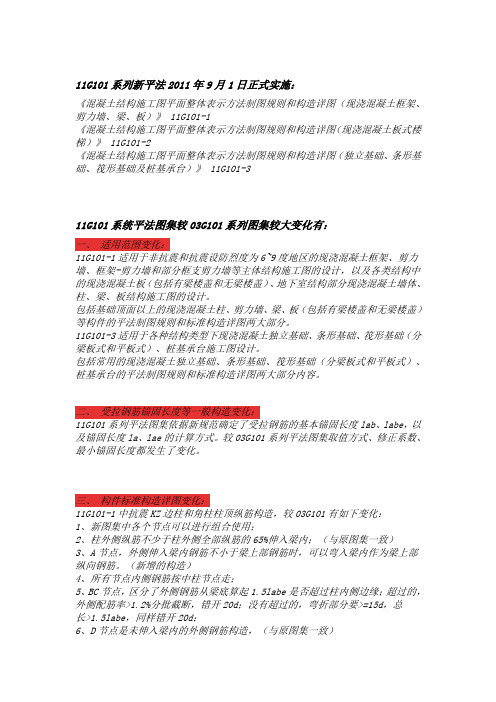

11G101系列平法图集
11G101系列新平法2011年9月1日正式实施：《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》 11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》 11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）》 11G101-311G101系统平法图集较03G101系列图集较大变化有：一、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。
包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。
11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。
包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。
二、受拉钢筋锚固长度等一般构造变化：11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。
较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。
三、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。
（新增的构造）4、所有节点内侧钢筋按中柱节点走；5、BC节点，区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开20d；6、D节点是未伸入梁内的外侧钢筋构造，（与原图集一致）7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。
11G平法变化总结
1、实施时间住房和城乡建设部建质[2011]110号通知2011年9月1日正式实施11G101-1替代03G101-1、04G101-411G101-2替代03G101-211G101-3替代03G101-3、08G101-5、06G101-62、编制依据《混凝土结构设计规范》GB50010-2010《建筑抗震设计规范》GB50011-2010《高层建筑混凝土结构技术规程》JGJ3-2010《建筑结构制图标准》GB/T50105-2010变化原因：1.由于汶川大地震的影响很多专家发现在连接处受到破坏，结构不合理2.03规范到目前将近10年很多不合理的说明以及混泥土等级偏低，钢筋级别较低3、适用范围•适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。
•包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。
特别注意：软件新规则•如果03规则做的工程，可在00G与03G规则切换，但不能再使用11G规则计算；•11G规则做的工程，不能再使用03G和00G规则计算！•4、抗震等级根据新的混泥土规范结构抗震等级判断条件发生变化以前用30来判断现在是框架结构檐高24 判断现在软件自动按照11g系列自动考虑5、钢筋类型变化1、4种变8种•2、取消了原规范中的235热轧光圆钢筋，新增热轧光面钢筋Q335，替代原有Q235；同时新增了屈服强度为500的钢筋类型• 3.钢筋不在称呼为1 级2级等•A代表HPB300B代表HRB335 BF代表HRBF335；C代表HRB400 CF代表HRBF400；D代表RRB400；E代表HRB500 EF代表HRBF500，C和D取同一锚固/搭接（需要调整比重设置界面的提示信息）•变化原因1.混泥土等级较低2,。
11G101改变内容2
墙上柱、梁上柱节点1、墙上柱节点在11G101-1 P61，墙上柱节点，较03G101-1 P39有以下变化：墙上柱嵌固部位为墙顶面；墙上柱纵筋锚固长度为1.2lae+150；墙上起柱，在墙顶面标高以下锚固范围内的柱箍筋按上柱非加密区箍筋要求配置；墙上起柱时，在墙体的平面外方向应设梁，以平衡柱脚在该方向的弯矩；当柱宽大于梁宽时，梁应设水平腋。
2、梁上柱节点在11G101-1 P61梁上柱节点中，梁顶面是嵌固部位。
弯折长度和箍筋配置与原图集一致。
同时，梁上起柱时，在梁的平面外方向应设梁，以平衡柱脚在该方向的弯矩；当柱宽大于梁宽时，梁应设水平腋。
柱变截面节点在11G101-1 P60介绍了柱变截面的节点，较03G101-1 P38有了很大变化。
变截面一侧有梁时，下柱钢筋若弯折，则弯折长度为12d（03图集中是C+200）；上柱纵筋下插长度为1.2lae（03图集是1.5lae）。
新图集中增加了一侧无梁的变截面构造，下柱钢筋若弯折，则弯折长度=变截面差值-bhc+lae。
柱边角柱、中柱节点1、边角柱节点在11G101-1 P59边角柱构造中，介绍了5个节点，较03G101-1 P37有较大变化：节点A、B、C、D应配合使用，节点D不应单独使用(仅用于未伸入梁内的柱外侧纵筋锚固)，伸入梁内的柱外侧纵筋不宜少于柱外侧全部纵筋面积的65%。
可以选择B+D或C+D或A+B+D或A+C+D的做法；在承受以静力荷载为主的框架中，顶层端节点处的梁、柱端均主要承受负弯矩作用，相当于90°的折梁。
当梁上部钢筋和柱外侧钢筋数量匹配时，可将柱外侧处于梁截面宽度内的纵向钢筋直接弯入梁上部，作梁的负弯矩钢筋使用，如A节点。
也可使梁上部钢筋与柱外侧钢筋在顶层端节点区域搭接，如B、C节点。
B、C节点采用了从梁底算起1.5labE是否超过柱内侧的判断条件。
节点E用于梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，可与节点A组合使用；由于设计、施工不便，取消原规范梁钢筋在中间节点中弯折锚固的做法。
16G101-1~3更正说明
16G101-1~3更正说明16G101-1~3 官方变更（更正）说明116G101-1更正说明1. 第8页，右栏第二行原“框支柱”改为“转换柱”。
2. 第11页，柱表右下角原“3×B轴”改为5×C轴3. 第57页，取消牌号HRBF335钢筋。
4. 第58页，取消牌号HRBF335钢筋；增加小注：HPB300级钢筋末端应做180°弯钩，做法详见本图集第57页。
5. 第60页，取消牌号HRBF335钢筋；增加两条小注：第一条为当位于同一连接区段内的钢筋搭接接头面积百分率为表中数据中间值时，搭接长度可按内插取值；第二条为HPB300级钢筋末端应做180°弯钩，做法详见本图集第57页。
6. 第61页，取消牌号HRBF335钢筋；增加三条小注：第一条为当位于同一连接区段内的钢筋搭接接头面积百分率为100%时，llE=1.6laE；第二条为当位于同一连接区段内的钢筋搭接接头面积百分率为表中数据中间值时，搭接长度可按内插取值；第三条为HPB300级钢筋末端应做180°弯钩，做法详见本图集第57页。
7. 第67页，节点图1中“但不少于3根直径不小于10的角部附加钢筋”中“但”改为“且”。
8. 第74页，剪力墙竖向钢筋顶部构造图左1括号中“××与剪力××”更正为“××与剪力墙××”；施工缝处抗剪用钢筋连接构造图中原注写“竖向施工缝”更正为“水平施工缝”。
9. 第94页，未穿过柱截面的扁梁纵向钢筋锚固做法图中第二个图（纵筋直锚在支座内）左侧删除多余的两个15d尺寸标注。
10.第106页，“（1）跨中板带与剪力墙中间层连接”和“（2）跨中板带与剪力墙墙顶连接”图中板下部纵筋伸入支座长度标注“≥12d且至少到梁中线”改为“≥12d且至少到墙中线”；原图名“（4）柱上板带与剪力墙墙层连接”改为“（4）柱上板带与剪力墙墙顶连接”。
11G101图集重点解析
11G101图集重点以下总结了一些常用的规则，初学者只看这些内容，简单的图纸就可以掌握，要全面掌握当然要通读全文，特别注意构造详图和其中的文字注释。
一、11G101-1图集（一）柱1、P5“总说明6”：即使设计者依据也是施工、监理人员依据。
语气基本是针对设计人员。
2、P6“平面整体表示方法制图规则1.0.8”：要确定构件的空间位置就必须确定构件的标高。
3、P7“平面整体表示方法制图规则1.0.9”：每一条都重要，尽力把设计者的疏忽在图纸会审中解决。
4、P8、9“2柱平法施工图制图规则2.2.1、2.2.2”：列表注写方式表中有编号、标高、配筋，柱与轴线关系还要看平面图，5、P11“柱平法施工图列表注写方式示例”：列表注写方式常用，一般表没有这么复杂，常见的是P22页的形式。
6、P53“受拉钢筋基本锚固长度lab、labE、受拉钢筋锚固长度la、laE、受拉钢筋锚固长度修正系数”：受拉钢筋基本锚固长度lab、labE已列在表中，根据图纸结构设计说明中抗震等级、结合钢筋种类、砼强度等级查表取值。
修正系数见有下表，一般不用修正。
7、P54“砼结构的环境类别、砼保护层的最小厚度”：砼保护层的最小厚度根据砼结构的环境类别查表取值，砼结构的环境类别见图纸结构设计说明，保护层是到箍筋外皮，特别注意“注”1、4、5P54“纵向箍筋构造”：纵向受力钢筋直径16mm以上宜采用机械或焊接连接，若采用搭接，搭接区箍筋要加密、加大。
8、P55“纵向钢筋弯钩与机械锚固形式”：可以灵活采用，保证锚固长度、方便施工或节约钢筋。
P55“纵向受拉钢筋绑扎搭接长度ll 、llE”：钢筋绑扎搭接长度是用受拉钢筋锚固长度乘以修正系数，可能情况下，接头一定要错开1.3ll，降低修正系数，节约钢筋。
9、P56“封闭箍筋及拉筋弯钩构造”：注意细节。
P56“梁柱纵筋间距要求”：梁柱钢筋比较密时注意。
10、P57、P58“抗震KZ纵向钢筋连接构造”、“地下室抗震KZ纵向钢筋连接构造”：柱接头的位置避开非连接区并不难，但还要兼顾节约钢筋，要认真优化接头位置。
