光电传感器的三种基本操作模式
光电传感器技术的使用方法
光电传感器技术的使用方法光电传感器是一种广泛应用于工业自动化领域的传感器技术，它利用光电二极管或光电三极管等光电器件对光电信号的变化进行探测和测量。
光电传感器具有高精度、高可靠性和高灵敏度的特点，被广泛应用于物体检测、位置测量、反射光电开关、光电遥感等领域。
本文将介绍光电传感器技术的使用方法，包括选择适合的光电传感器类型、安装光电传感器、调试及校准光电传感器等方面的内容。
一、选择适合的光电传感器类型在使用光电传感器之前，首先要选择适合的传感器类型。
常见的光电传感器类型包括反射型光电传感器、透射型光电传感器和全局式光电传感器。
1. 反射型光电传感器：反射型光电传感器由发送器和接收器组成，通过测量反射光信号的强度来检测物体的存在。
适用于物体距离较远、较大和表面较暗的检测场景。
2. 透射型光电传感器：透射型光电传感器也由发送器和接收器组成，物体的存在是通过物体阻挡传感器和接收器之间的光信号来检测的。
适用于物体较小、较轻、较薄或透明的检测场景。
3. 全局式光电传感器：全局式光电传感器是一种集成了发送器和接收器的传感器，通过测量接收器收到的散射光信号的强度来检测物体的存在。
适用于不同类型、不同颜色物体的检测场景。
二、安装光电传感器正确的安装光电传感器对其正常运行非常重要。
在安装光电传感器时，应注意以下几点：1. 安装位置：根据实际需求和检测场景，选择合适的安装位置。
考虑到光线状况和物体的位置，安装在合适的角度和高度能够提高光电传感器的准确性和可靠性。
2. 防护措施：根据具体情况，选择适当的保护措施。
例如，在户外或恶劣环境中使用光电传感器时，可以使用防水、防尘外壳来保护传感器免受外部环境的影响。
3. 连接线路：正确连接光电传感器与其他设备的线路，确保稳定的电源供应和正确的信号传输。
三、调试和校准光电传感器在安装完光电传感器后，我们需要进行调试和校准来确保其正确工作。
下面是一些常见的调试和校准步骤：1. 电源和信号调试：接通电源后，检查传感器的指示灯是否点亮，确保传感器正常供电。
KEYENCE PS01系列单键校准光电传感器 说明书
PLC 计数器 计时器 条码读取器 影像系统 静电消除 系统 高精度 传感器 位移传感器 光透过型 测量仪器 模拟信号 控制器 数位显微镜
检测距离
最小的检测物体 光点直径
直径 0.03 mm 铜线 直径 0.8 mm (当检 测距离为 10 mm 时) 最大 3% —
直径 0.1 mm 铜线 直径 1.5 mm (当检 测距离为 50 mm 时) 最大 6%
一般用途
70 cm
圆柱型，插入式
PS-58
影像系统 静电消除 系统 高精度 传感器 位移传感器
透过式
30 cm
侧对侧型，厚 3 mm
PS-52(C)
30 cm
面对面型，厚 2.8 mm
4m 2m
PS-56
铁氟龙®被覆型，耐油、 耐化学 铁氟龙®被覆型，小孔内置
PS-201(C)
耐环境型
光透过型 测量仪器 模拟信号 控制器
PS-205
LV CZ PZ-V/M
限定反射式
耐环境型
7 cm
PS-206
PZ2 PZ-101 PS01 PS PQ PG PI-G
小光点
10 mm ± 4 mm
PS-47(C)
长检测距离
32 至 53 mm
PS-49(C)
TURBO
1. 标有 C 的型号附有连接器。
FINE
166
单键校准光电传感器
单键校准光电传感器
说明
超长检测距离
PS01 在加强 TURBO 模式情况下，可提供正常情形两倍的检测距 离。只要一个模块，即可切换到一般 FINE 模式以得到精确的检测 或加强模式以符合长距离的检测。即使产品线是在恶劣的环境下， 这个传感器依然可以提供稳定的检测。 在 FINE 模式中的检测距离为 2 m ，在 TURBO 模式中检测距离倍 增至 4 m。
光电传感器使用说明
光电传感器使用说明一、光电传感器的工作原理和分类1. 光电二极管（Photodiode）：它是一种常见的光电传感器，可将光信号转化为电流信号。
光电二极管通过感光面积的调整，可实现对不同光强的测量。
2. 光敏电阻（Light-dependent resistor，LDR）：它是一种依靠光线照射而改变电阻值的传感器。
光敏电阻的电阻值与光线强度成反比关系，因此可以用来测量光线的亮度。
3. 光电三极管（Phototransistor）：它结构上类似于普通的晶体管，但在基区和发射区之间加上了一个光敏区。
当光照射到光电三极管时，会产生电流放大效应，从而可以将光信号转化为电流信号。
4. 光电耦合器（Optocoupler）：它是将光电二极管和晶体管封装到一个封装内，用光绝缘的方式实现输入与输出之间的电气隔离。
光电耦合器在电气隔离和信号传输方面有重要的应用，可以用于电路隔离、信号转换等。
二、光电传感器的安装和调试在安装和调试光电传感器时，需要注意以下几点：1.安装位置的选择：根据具体的应用需求，选择合适的安装位置。
要确保光线能够正常照射到传感器的感光面，避免遮挡和干扰。
2.供电电压的选择：根据传感器的额定电压和工作电压范围，选择适当的供电电源。
要确保供电电压的稳定性，以免对传感器的工作产生影响。
3.输出信号的接收和处理：根据传感器的输出信号类型和电平，选择合适的接收和处理电路。
可以通过模拟电路或数字电路来处理传感器的输出信号。
4.灵敏度的调节：根据具体的应用需求，调节传感器的灵敏度。
对于光电二极管和光敏电阻等传感器，可以通过调节外部电阻来实现。
三、光电传感器的应用领域1.自动控制：光电传感器可以用于自动控制系统，如照明控制、清晰度检测、颜色识别等。
通过检测环境光照的变化，实现对设备的自动控制。
2.测量仪器：光电传感器可以用于测量仪器中，如光谱仪、测量器等。
通过测量光线的强弱、波长等，实现对物理量的测量。
3.光通信：光电传感器可以用于光通信系统中，如光纤通信、光模块等。

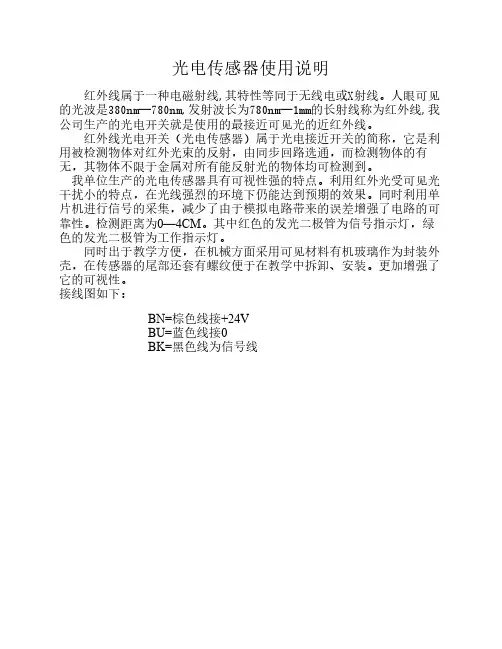

光电传感器使用说明
光电传感器使用说明
红外线属于一种电磁射线,其特性等同于无线电或X射线。
人眼可见的光波是380nm—780nm,发射波长为780nm—1mm的长射线称为红外线,我公司生产的光电开关就是使用的最接近可见光的近红外线。
红外线光电开关（光电传感器）属于光电接近开关的简称，它是利用被检测物体对红外光束的反射，由同步回路选通，而检测物体的有无，其物体不限于金属对所有能反射光的物体均可检测到。
我单位生产的光电传感器具有可视性强的特点。
利用红外光受可见光干扰小的特点，在光线强烈的环境下仍能达到预期的效果。
同时利用单片机进行信号的采集，减少了由于模拟电路带来的误差增强了电路的可靠性。
检测距离为0—4CM。
其中红色的发光二极管为信号指示灯，绿色的发光二极管为工作指示灯。
同时出于教学方便，在机械方面采用可见材料有机玻璃作为封装外壳，在传感器的尾部还套有螺纹便于在教学中拆卸、安装。
更加增强了它的可视性。
接线图如下：
BN=棕色线接+24V
BU=蓝色线接0
BK=黑色线为信号线。
光电传感器的分类 传感器如何操作
光电传感器的分类传感器如何操作光电传感器是接受光电元件作为检测元件的传感器。
它首先把被测量的变化转换成光信号的变化，然后借助光电元件进一步将光信号转换成电信号。
光电传感器的分类光电传感器是接受光电元件作为检测元件的传感器。
它首先把被测量的变化转换成光信号的变化，然后借助光电元件进一步将光信号转换成电信号。
光电传感器的分类1）漫反射型：一般型或能量型（—8），聚焦式（—8—H），带背景抑制功能型（—8—H）光电传感器，带背景分析功能型（—8—HW）2）反射板型：一般型（—6），带偏振滤波功能型（—54, —55），带透亮体检测功能型（—54—G），带前景抑制功能型（—54—V）3）对射型4）槽型5）光纤传感器：塑料光纤型，玻璃光纤型6）色标传感器，颜色传感器，荧光传感器7）光通讯8）激光测距：三角反射原理型，相位差原理型，时间差原理型9）光栅10）防爆/隔爆型2. 安全光电传感1）安全对射光电2）安全光栅3）安全光幕4）安全掌控器3. 门控光电传感器1）雷达传感器：区域检测型2）自动式传感器：单光束型，多光束型，区域检测型3）被动式传感器：区域检测型4）电梯光幕5）通用光电：槽形，对射型等①检测距离长假如在对射型中保留10m以上的检测距离等，便能实现其他检测手段（磁性、超声波等）无法离检测。
②对检测物体的限制少由于以检测物体引起的遮光和反射为检测原理，所以不象接近传感器等将检测物体限定在金属，它可对玻璃.塑料.木材.液体等几乎全部物体进行检测。
③响应时间短光本身为高速，并且传感器的电路都由电子零件构成，所以不包含机械性工作时间，响应时间特别短。
④辨别率高能通过高级设计技术使投光光束集中在小光点，或通过构成特别的受光光学系统，来实现高辨别率。
也可进行微小物体的检测和高精度的位置检测。
⑤可实现非接触的检测可以无须机械性地接触检测物体实现检测，因此不会对检测物体和传感器造成损伤。
因此，传感器能长期使用。
OMRON光电传感器操作手册
݊Ёӏϔ䬂 ᣝV
᳝Ꮉӊ⢊ᗕϟ
Ꮉ 7(&+ ----
݊Ёӏϔ䬂 ᣝV
Ā----ā䮾⚕
Ā----ā䮾⚕
83 581 '2:1
㟇581
᮴Ꮉӊ⢊ᗕϟ
5)&+ 䯜ؐ
݊Ёӏϔ䬂 ᣝV
7+58
䯜ؐ
ĀᏆ䆒ᅮདⱘ䯜ؐā䮾⚕
ĀᏆ䆒ᅮདⱘ䯜ؐā䮾⚕
ফܝ䞣
䯜ؐ
ফܝ䞣
䯜ؐ
䆒ᅮ㒧ᴳৢˈ䖨ಲࠄ ᪡ࠡⱘᰒ冫
406
᳔ᮄѻક䌘᭭䇋ⱏᔩ
᪡㆛⬉ܝӴᛳ఼
ܝ ⬉ Ӵ ᛳ ఼
⊼
ৠᯊᣝV
䆒ᅮࡼᓣ
ৃҹ䗮䖛ߛᤶᓔ݇䆒ᅮࡼᓣDŽ ࡼᓣ ᪡ /g21 'g21
/
ߎॖᯊⱘ䆒ᅮ
>䖨ಲ߱ྟܝ䞣ᯊ@
'2:1 02'(
ܹܝᯊ21 䙂ܝᯊ21
⊼ᣝ02'(䬂ৢ䇋ゟेᣝ'2:1䬂DŽ
显示 主数字显示
/2&
辅数字显示
21
备注 可锁定按键操作，以防止误操 作。 →413页 “6.便利功能” 可将产品恢复至出厂设定状态。 →413页 “6.便利功能”
UP
MODE
ᡔᴃ㆛ ᪡㆛
6(7
UP DOWN
初始复位
,1,7
<(6"
* E3X-MDA□/E3X-DA□TW-S/E3X-DA□AT-S除外。 这些机型没有功率调谐指示灯，但备有动作指示灯(ch2)。
䗮䖛ᬍ䆒ᅮݙᆍDŽ
ࡳ㛑ৡ鹵
ࡼᓣ Ẕ⌟ࡳ㛑
䆒ᅮݙᆍ ᰒ冫
ܹܝᯊ21˖ǃ䙂ܝᯊ21˖ ᳔ᖿ˖ǃ催䗳˖ǃᷛ˖ޚǃ催㊒ᑺ˖ǃ ᖂߚࡼ˖ ҙ催ࡳ㛑ൟ
光电传感器的工作原理
光电传感器的工作原理标题：光电传感器的工作原理引言概述：光电传感器是一种能够将光信号转换为电信号的传感器，广泛应用于工业自动化、光学测量、医疗设备等领域。
本文将详细介绍光电传感器的工作原理。
一、光电传感器的基本组成1.1 光源：光电传感器中的光源通常为LED或激光二极管，用于发射光信号。
1.2 接收器：光电传感器中的接收器用于接收光信号并转换为电信号。
1.3 信号处理电路：信号处理电路用于处理接收到的电信号，提取所需的信息。
二、光电传感器的工作原理2.1 发射光源发射光信号：光电传感器中的光源发射光信号，照射到被测物体表面。
2.2 光信号被反射或透过：被测物体表面对光信号的反射或透过会使接收器接收到不同的光信号。
2.3 接收器转换为电信号：接收器接收到的光信号会被转换为电信号，通过信号处理电路进行处理。
三、光电传感器的工作模式3.1 透射式：光源和接收器在被测物体的两侧，当被测物体遮挡光信号时，接收器接收到的光信号减弱。
3.2 反射式：光源和接收器在同一侧，当被测物体反射光信号时，接收器接收到的光信号增强。
3.3 漫反射式：光源和接收器在同一侧，通过被测物体表面的漫反射光信号进行检测。
四、光电传感器的应用领域4.1 工业自动化：光电传感器可用于检测物体的位置、颜色、形状等信息，实现自动化生产。
4.2 光学测量：光电传感器可用于测量光学器件的反射率、透射率等参数。
4.3 医疗设备：光电传感器可用于医疗设备中的血氧检测、心率监测等功能。
五、光电传感器的发展趋势5.1 小型化：随着技术发展，光电传感器越来越小型化，适用于更多复杂环境。
5.2 高精度：光电传感器的精度不断提高，可以满足更高要求的应用场景。
5.3 多功能化：光电传感器的功能越来越多样化，可以实现更多复杂的检测任务。
总结：光电传感器作为一种重要的传感器技术，在各个领域都有着广泛的应用。
通过了解光电传感器的工作原理，可以更好地理解其在实际应用中的作用和优势。
光电开关.的调整
光电开关的调整
光电传感器上的红色LED指示灯“LIGHT”（入光）在受光量大于动作值时ON（亮），反之OFF（不亮）。
绿色LED指示灯“STABILITY”（稳定）在受光量大于1.2倍动作值或受光量小于1.2倍动作值或受光量小于0.8倍动作值时ON，反之OFF。
稳定指示灯亮时表示传感器可稳定工作。
对于反射式传感器（如E3S-C），可按下面的步骤调试：
(1)在检测距离范围内放置被检测物体，将灵敏度旋钮置于“Min”（最小）位置后再顺时针旋转它，直到入光指示灯ON，此点为A点。
(2)拿开被检测物体，顺时针旋转灵敏度旋钮，直到传感器可检测背景物体，入光指示灯亮。
再逆时针旋转灵敏度旋钮，直到入光指示灯OFF，此点为C点。
(3)将灵敏度旋钮设定在A点和C点的中间。
如果稳定指示灯在有或无被检测物时不亮，则不能稳定操作，需采用别的检测方法。
用动作模式切换开关设定希望的逻辑输出。
若开光置于L.ON （Light ON），受光时输出为ON，若置于D.ON（Dark ON）,遮光时输出为ON。
光电传感器的工作原理
光电传感器的工作原理光电传感器是一种能够将光信号转化为电信号的设备，广泛应用于工业自动化、光电测量、光通信等领域。
它通过感知光的强度、波长和位置等信息，实现对目标物体的检测和测量。
下面将详细介绍光电传感器的工作原理。
一、光电传感器的基本构成光电传感器主要由光源、光敏元件和信号处理电路组成。
1. 光源：光源通常采用发光二极管（LED）或者激光二极管（LD），用来发射特定波长的光束。
2. 光敏元件：光敏元件是光电传感器的核心部件，用来接收光信号并转化为电信号。
常见的光敏元件有光电二极管（PD）、光敏电阻（LDR）、光电二极管阵列（PD Array）等。
3. 信号处理电路：信号处理电路用来放大、滤波和解调光敏元件输出的电信号，以便得到目标物体的相关信息。
二、光电传感器的工作原理光电传感器的工作原理可以分为反射式、透射式和散射式三种。
1. 反射式光电传感器：反射式光电传感器通过光源发射的光束被目标物体反射后，由光敏元件接收。
当目标物体挨近或者远离传感器时，反射光的强度会发生变化，光敏元件输出的电信号也会相应变化。
通过检测电信号的变化，可以判断目标物体的存在、距离和位置等信息。
2. 透射式光电传感器：透射式光电传感器将光源和光敏元件分别安装在传感器的两侧，目标物体位于光源和光敏元件之间。
当目标物体遮挡光源发出的光束时，光敏元件接收到的光强度会降低，从而输出电信号的变化。
通过检测电信号的变化，可以判断目标物体的存在、透过程度和位置等信息。
3. 散射式光电传感器：散射式光电传感器将光源和光敏元件安装在传感器的同一侧，目标物体位于光源和光敏元件之间。
当目标物体散射光源发出的光束时，光敏元件接收到的光强度会发生变化，从而输出电信号的变化。
通过检测电信号的变化，可以判断目标物体的存在、形状和位置等信息。
三、光电传感器的应用领域光电传感器在工业自动化、光电测量和光通信等领域具有广泛的应用。
1. 工业自动化：光电传感器可用于物体检测、位置测量、计数和速度测量等方面。
光电传感器说明书)
规格(注1)：(注2)：(注3)：(注4)：如果串联连接5～8个放大器为50mA ，如果串联连接9～16个放大器为25mA 。
连接器型LS-401(P )没有装备外部输入。
H-SP 模式改变为其他模式后，当使用防干扰功能、收集的数据库载入／保存功能或复制功能时，再打开电源。
连接器型LS-401(P )不附带电缆。
请按下述使用另售单触电缆 。
母电缆(4芯)：CN-74-C1(电缆长1m )，CN-74-C2(电缆长2m )，CN-74-C5(电缆长5m )子电缆(2芯)：CN-72-C1(电缆长1m )，CN-72-C2(电缆长2m )，CN-72-C5(电缆长5m )注意事项●●●●●●●●●●●●●●●●请确认在电源关闭状态下进行接线和增设作业。
请确认电源电压在额定范围内变化。
请注意如果使用的电压超出额定范围，或直接连接AC电源，传感器可能烧坏或损坏。
如果在该传感器附近使用产生噪音的设备(开关调节器，转换发动机等)，请将设备机架接地端子(F.G.)接地。
由于超长距离(U-LG)模式的灵敏度比其他模式更高，所以更容易受外部噪音影响。
确保使用前检查周围环境。
如果电源是市场上零售的开关调节器，请务必安装电源的机架接地端子(F.G.)接地。
电源接通后短时间(约0.5秒)内，请勿使用。
请注意短路或负荷的错误接线可能烧坏或损坏传感器。
请勿将电线与高压线或电源线一起或在同一管内拉线，这可能会由于感应而引起故障。
连接器型LS-401(P )必须使用另售单触电缆。
0.3mm 2以上电缆可延长至100m。
但为减少噪音，使接线尽可能短。
请勿用在屋外。
避免灰尘、污垢和水蒸气。
请勿将传感器与水、油、油脂或有机溶液，如稀释剂等直接接触。
此传感器不可在有易燃易爆气体的环境下使用。
不可拆卸或改装传感器。
MC-LS400 No.8137-00非常感谢您购买SUNX产品。
请仔细、完整阅读此使用说明书以便正确、合理地使用此产品。
请务必妥善保管此说明书。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光电传感器的三种基本操作模式
工业中主要使用3类光电传感器，即对射光束传感器、反射传感器和漫射传感器。
各类传感器的基本功能是检测有无物体，或测量与物体间的距离。
在制造业内，它们提供可反馈至中央处理器（CPU）的实时信息，从而帮助保持流程顺利进行。
光电传感器可与其他近距离传感器（例如感应传感器、电容传感器和超声传感器）一同广泛用于自动化产业。
其无触点物体检测功能使其成为当今过程主导工业的理想选择，适用于各种外壳的传感器，例如圆筒、块体和立方等，并具有多种尺寸。
工程师能够将流程的单个零件与最适合的传感器匹配起来。
对射光束传感器
对射光束传感器被视为光传感的最可靠形式，该原理基于两个独立的外壳，一个用于发射器，另一个用于接收器，发射器向接收器提供持续光束。
每当物体穿过光束时，就会中断发射器与接收器之间的路径，从而促使接收器发送电信号导输出端。
无论颜色或角运动如何，对射光束传感器几乎能检测到任何物体，并适于长距离传感。
注意事项：
对于对射光束传感器而言，开始操作之前，发射器和接收器光学校准至关重要。
发射器和接收器要求两个反向的安装点，对于较长距离，必须仔细进行校准。
反射传感器
与对射光束传感器相比，反射传感器的安装较简单且耗时较短，因此反射传感器更广泛应用于行业内。
发射器和接收器装在同样的外壳内，且要求将反射器置于传感器对面。
其原理类似于对射光束，当发射器与接收器之间的光束中断时，检测开始。
有物体时，反射器把光束反射回传感器，光束因而中断，并促使传感器发送电信号到输出端。
注意事项：
高度反射的物体（例如铝罐）要求传感器配备偏光滤光镜。
许多传感器通常都配有偏光滤光镜，不过最好检查一下。
对于这些传感器而言，铝罐反射的光线不同于反射器反射的光线。
由于接收器内的滤光器不识别铝罐发出的光线，因而传感器可检测有无铝罐。
使用偏光滤光镜时，要确保反射器也为偏光类型。
专用透明物体检测的反射传感器也有。
漫射传感器
漫射传感器仅需安装一台装置，因此极易安装。
这是因为发射器和接收器在同一外壳内。
与反射传感器不同的是，漫射传感器不要求反射器运行。
在预定的传感范围内，漫射传感器利用目标物体的反射。
漫射发射器发出持续光束，击中目标物，光束就会向四面八方漫射，部分光束反射回去，并由接收器识别，然后接收器将电信号发送至输出端。
注意事项：
背景抑制型传感器采用可调传感范围，特别有益于工业，因为人们能够忽略掉反射性背景物体，以确保只检测到传感范围内的物体。
工业极大地依赖于传感器监控工业过程的所有方面。
例如日本欧姆龙、法国施耐德、德国倍加福、德国施克、瑞士宝盟、图尔克以及美国邦纳公司等诸多顶级品牌，目前正在持续开发传感器，以满足日益增长的工业需求。
较小外壳和较快响应频率以及改进的功能不断地提高应用能力，从而更加有效地实现自动化过程。
传感器处于自动化的第一线，且将继续被控制工程师视为工业过程中如耳目般的重要部分。
