释梁施工图
梁平面布置图及详图(很好很实用的)
（0.200）表示梁顶面比同层楼板顶面高0.200m。
精选课件
36
（-0.010）
此跨梁顶部比 楼板低10m精m选课件
此跨梁顶部与 楼板相平
返回37
2、原位标注
集中标注
原位标注
当在梁上集中标注和原位标注
同时存在时，原位标注优先，
施工时应按原位标注数值取用
精选课件
38
2、原位标注
（1）梁支座上部纵筋
适用范围：常用于基础详图的配筋，雨篷，阳台，女儿墙 等结构构件的配筋表达，以及形状复杂的结构 构件，如设备基础等。
精选课件
5
平法：
优点：用数字化，符号化来表达结构。图面简明， 清晰。设计绘图工作量小。
缺点：需要掌握平法知识才能够读懂施工图。 钢筋的锚固，搭接等构造，需要查看平法图 集，才能够得知。
梁支座上部纵筋，应包含通长筋在内的所 有纵筋。 ① 当上部纵筋多于一排时，用斜线“/”将各 排
当梁侧面需配置受扭纵向钢筋时， 此项注写值以大写字母N开头， 注写配置在梁两个侧面的总配筋值， 且对称配置。
如：N6Φ22，表示梁的两个侧面共配置6Φ22的 受扭纵向钢筋，每侧各配置3Φ22。
精选课件
34
侧面构造钢筋或抗扭钢筋
侧面构造钢筋 6 14
侧面构造钢筋 精选课4件φ12
侧面构造钢筋 4φ12 35
1、集中标注
2：原位标注
精选课件
8
1、梁集中标注
梁集中标注的内容，规定如下： 第一项：梁编号 第二项：梁截面尺寸b×h(宽×高) 第三项：梁箍筋，包括钢筋级别、直径、加
密区与非加密区间距及肢数 第四项：梁上部通长筋或架立筋 第五项：梁侧面纵向构造钢筋或受扭钢筋 第六项：梁顶面标高高差

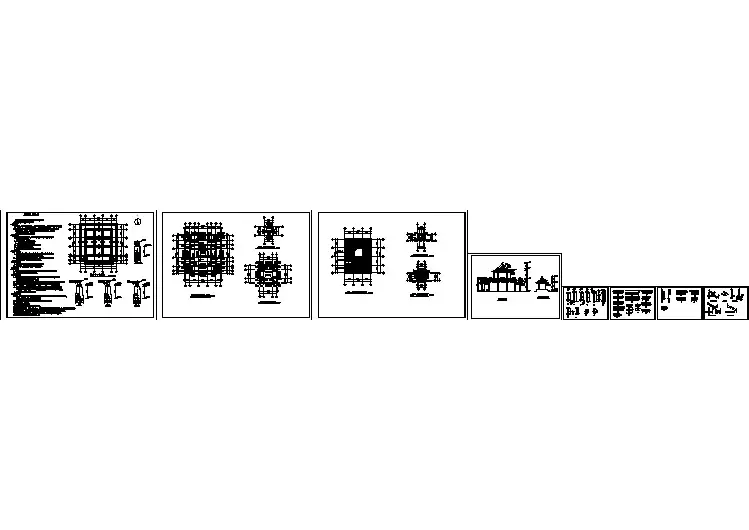

【内蒙古】寺庙建筑结构施工全套方案图纸
平法施工图关于梁的问题的解释
平法施工图关于梁的问题的解释
1）：03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55页为例，梁纵筋伸入端柱都有15d的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。
正如图上所画的那样，应该从外到内分成几个垂直层面来布置。
但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；
第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。
这两种算法，第一种较为安全，第二种省些钢筋。
不知道图集设计者同意采用哪一种算法？
■答梁问题（1）：应按第一种算法。
如果柱截面高度较大，按54页注6实行。
●梁问题（2）：关于03G101图集第54页梁端部节点的问题，是否只要满足拐直角弯15d和直锚长度不小于0.4laE的要求，则钢筋锚入支座的总长度不足laE也不要紧。
■答梁问题（2）：laE是直锚长度标准。
当弯锚时，在弯折点处钢筋的锚固机理发生本质的变化，所以，不应以laE作为衡量弯锚总长度的标。

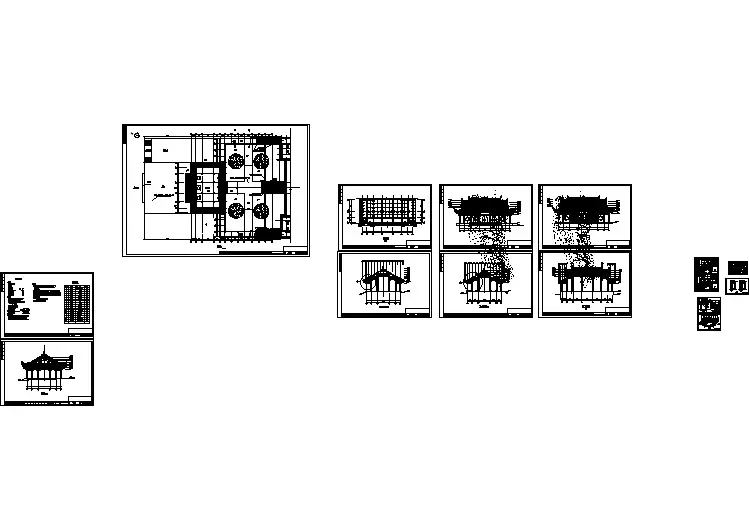

某中式经典山门建筑详细设计施工方案CAD图纸
梁平法图的认识与解释
梁平法图的认识与解释梁平面布置图上采用的两种注写方式：一、平面注写方式在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。
平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。
2 梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成，见下表：梁编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KL XX （XX）、（XXA）或（XXB）屋面框架梁WKL XX （XX）、（XXA）或（XXB）框支梁KZL XX （XX）、（XXA）或（XXB）非框架梁L XX （XX）、（XXA）或（XXB）悬挑梁XL XX井字梁JZL XX （XX）、（XXA）或（XXB）注：（XXA）为一端有悬挑，（XXB）为两端有悬挑，悬挑不计入跨数3 梁集中标注的内容，有五项必标注和一项选注值（集中标注可以从梁的任意一跨引出，），规定如下：（一）梁编号，见上表，该项为必注值。
（二）梁截面尺寸，该项为必注值。
当为等截面梁时，用h×b表示；当为加腋梁时Y C1×C2表示，其中为C1腋长，为C2腋高；当有悬挑没且根部和端部的高度不同时，用斜线分隔根部与端部的高度值，即为b×h1/h2（图4-2-3b）。
（三）梁箍筋，包括钢筋级别、直径、加密区与非加密区的不同间距及肢数需用斜线“/”分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同是南昌将肢数注写一次；箍筋肢数应写在括号内。
加密区范围见相应抗震级别的标准构造详图。
当抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用“/”将其分隔开来。
注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距与肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。

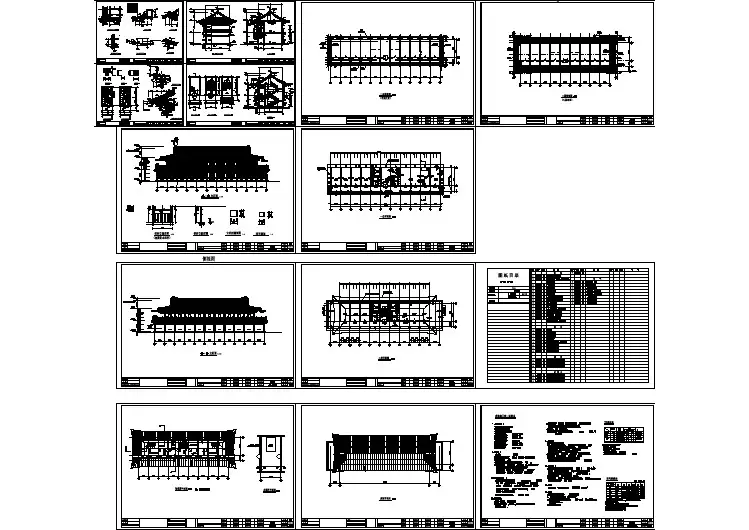

中式古建二层庙宇建筑施工构造cad布置方案图（砖混结构）
某三层办公楼局部井字梁结构cad设计施工方案图
桥梁施工图设计说明
桥梁施工图设计说明桥梁施工图设计说明一、设计依据本次桥梁施工图设计依据以下文件和规范：1、国家桥梁设计规范《公路桥涵设计通用规范》（JTGD60-2013）。
2、国家桥梁设计规范《公路桥涵地基与基础设计规范》（JTGT60-2013）。
3、国家桥梁设计规范《公路桥梁钢结构设计规范》（JTGT64-2013）。
4、工程地质勘察报告。
5、相关桥梁施工图纸及技术要求。
二、设计参数1、桥梁跨度：本次设计的桥梁跨度为100米。
2、桥面宽度：桥面宽度为12米。
3、桥面铺装：桥面铺装采用8厘米厚的沥青混凝土。
4、桥梁结构：桥梁结构采用钢结构，包括主梁、桥面板、栏杆等部件。
5、桥墩基础：桥墩基础采用桩基础，桩径为1.2米，桩长根据地质勘察报告确定。
三、施工要求1、施工前必须认真阅读设计图纸和技术要求，理解设计意图。
2、施工过程中必须严格按照施工图纸进行施工，如有疑问应及时与设计单位联系。
3、桥墩基础的施工应按照地质勘察报告进行，确保桩基础的质量和稳定性。
4、桥面铺装施工时应确保沥青混凝土的厚度和平整度，避免出现坑洼和裂缝等现象。
5、桥梁结构的焊接应由专业焊接人员按照焊接规范进行焊接，确保焊接质量和桥梁结构的安全性。
四、其他说明1、本次设计的桥梁施工图仅为初步设计，具体施工细节应以实际施工情况为准，设计单位和施工单位应密切配合，确保施工质量。
2、如有未尽事宜，应由设计单位和施工单位协商解决。
3、本设计图的使用权归设计单位所有，未经许可不得复制或传播。
以上为本次桥梁施工图设计的主要内容和要求，希望对施工单位的施工有所帮助。
施工图设计说明施工图设计说明施工图设计是建筑工程设计的重要环节，是将概念设计转化为具体实施蓝图的过程。
施工图设计说明则是针对施工图设计的相关解释和阐述，旨在让施工方、监理方等相关人员明确设计意图、施工要求及注意事项等。
以下是施工图设计说明的主要内容：一、设计依据和设计要求1、设计依据：包括相关规范、标准图集、施工图纸等，说明本设计是符合相关法规和标准的。
悬挑构件和梁板结构施工图
《建筑结构基础与识图》
2.钢筋混凝土双向板配筋图
钢筋混凝土双向板配筋图
第四章 钢筋混凝土楼（屋）盖
《建筑结构基础与识图》
二、 楼梯结构施工图（平面图、剖面图、构件详图）
1.楼梯结构平面图识读 楼层（首层）结构平面图中虽然也包括了楼梯间的平面位置，
但因比例较小（1：100），不易将楼梯构件的平面布置和 详细尺寸表达清楚。因此楼梯间的结构平面图通常需要较大的 比例（如1：50，1：30等）另行绘制。 2.楼梯结构剖面图识读
第四章 钢筋混凝土楼（屋）盖
《建筑结构基础与识图》
（3）钢筋混凝土楼板的轮廓线用细实线表示，板内钢筋用粗实线表示。 （4）楼层的标高为结构标高，即建筑标高减去构件装饰面层后的标高。 （5）门窗过梁可用虚线表示其轮廓线或用粗点划线表示其中心位置，同时旁 侧标注其代号。 （6）楼层结构平面图的常用比例为1：100、1：200或1：50. （7）当各层楼面结构布置情况相同时，只需用一个楼层结构平面图表示，但 应注明合用各层的层数。 （8）预制楼板中，预制板的数量、代号和编号以及板的铺设方向、板缝的调 整和钢筋配置情况等均通过结构平面图反映。
(a)直翻边
(b)斜翻边
第四章 钢筋混凝土楼（屋）盖
《建筑结构基础与识图》
§4-6
钢筋混凝土梁板结构施工图
一、钢筋混凝土楼盖结构施工图
钢筋混凝土楼（屋）盖施工图一般包括楼层结构平面图、屋盖结构平面图 和钢筋混凝土构件详图。
楼层结构平面图是假想用一个紧贴楼面的水平面剖切后的水平投影图，主 要用于表示每层楼（屋）面中的梁、板、柱、墙等承重构件的平面布置情况， 现浇板还应反映板的配筋情况，预制板则应反映出板的类型、排列、数量等。 （一）楼层结构平面图的特点 （1）轴线网及轴线间距尺寸与建筑平面图相一致。 （2）标注墙、柱、梁的轮廓线以及编号、定位尺寸等内容。
梁的平法施工图共40页
45、自己的饭量自己知道。——苏联
梁的平法施工图
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑且只有两个……公平和实用。——伯克 7、有两种和平的暴力，那就是法律和礼节。——歌德
8、法律就是秩序，有好的法律才有好的秩序。——亚里士多德 9、上帝把法律和公平凑合在一起，可是人类却把它拆开。——查·科尔顿 10、一切法律都是无用的，因为好人用不着它们，而坏人又不会因为它们而变得规矩起来。——德谟耶克斯
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一部分概述
1.受弯构件的概念：承受弯矩和剪力共同作用的构件。
常见的受弯构件：板、梁
2.受弯构件的截面形式：
板：矩形、槽型、空心形。
梁：矩形、T形、工字形、空心形。
第二部分板的构造要求
1.板的类型：
单向板：单向受力，长边/短边大于等于3。
双向板：双向受力
2.板的厚度
（1）影响板厚的因素：跨度、所受荷载的类型和大小
（2）一般厚度的取值：单跨板L/35，多跨板L/40，悬臂板L/12.
注：L是板的跨度。
（3）板厚常用数值：单向板：屋面板>60mm，民用建筑楼层板>60mm，工业建筑楼层板>70mm 双向板：>80mm
板厚以10mm为模数增加。
3.板中钢筋的类型
（1）受力钢筋：
确定方式：通过计算确定；
布置的位置：布置在板的受拉一侧，一般的楼板布置在板底，悬挑构件布置在板顶；
作用：承受板中的弯矩。
（2）分布钢筋
确定方式：按构造要求确定，无需计算；
布置的位置：布置在受力钢筋的垂直方向；
作用：固定受力钢筋，并承受由于混凝土收缩及温度变化引起的垂直于受力方向的拉力。
注：分布钢筋构造要求：不小于受力钢筋截面面积的15%，不小于板截面面积的0.15%。
4.板中钢筋的类型
钢筋类型：一般选用HPB235，即一级钢；
钢筋直径：6，8，10mm，当超过10mm时，宜选用HRB335级钢筋。
钢筋间距：板厚>150mm，不宜大于200mm；
板厚<150mm，不宜大于250mm和1.5h；
思考：为什么要求钢筋间距？为了方便浇筑混凝土，间距过小使得混凝土无法灌进。
5.混凝土保护层厚度
概念：是指受力钢筋的外边缘至混凝土截面外边缘的最小距离。
注意两点：受力钢筋是最外侧的钢筋，最小间距。
作用：保护钢筋，防止钢筋锈蚀，增强结构的耐久性，并使得钢筋和混凝土共同工作。
思考问题：A.混凝土保护层过厚会有什么问题？（过厚混凝土外侧容易开裂，使得构件耐久性降低）
B.混凝土保护层过薄会有什么问题？（过薄使得空气和水进入构件锈蚀钢筋）第三部分梁的构造要求
1.截面尺寸
截面高度h：和梁的跨度及荷载大小有关，常用数值单跨次梁和主梁分别取L/20及L/12，多跨次梁和主梁分别取L/25及L/15；
截面宽度b：截面宽度和高度有关，矩形截面b=1/2~1/2.5h，T形截面b=1/2.5~1/3h.
常用的数值：
高度：h=250、300、350、……750、800，大于800mm以100mm为模数增加；
宽度：b=120、150、180、200、220、250，大于250mm以50mm为模数增加；
2.梁中的五种钢筋
梁中常用的钢筋类型：箍筋HPB235级钢筋，其他一般选用HRB335级钢筋；
（1）纵向受力筋：作用是承受弯矩和拉力，有时也布置在受压区，和混凝土共同承受压力；
钢筋直径：10~25mm；
钢筋间距：要求上部钢筋的间距大于下部钢筋的间距，思考这样要求的原因。
（便于混凝土的浇筑）
（2）弯起钢筋：将受力钢筋弯起形成的，主要是用于承担支座处的负弯矩,节省材料；
注：负弯矩通常是指上部受拉下部受压的区域，常见于支座部位；
（3）架力钢筋：设置在受压区，通常是梁的上部，作用是固定箍筋位置，并承受压应力；
钢筋直径：8-22mm；
（4）箍筋：作用是承受剪力，并将梁内钢筋连结起来使其和混凝土共同工作，此外还能固定钢筋的位置，便于混凝土的浇灌；
常用直径：8-12mm；
（5）侧向构造筋：俗称腰筋，作用是增加梁钢筋的侧向刚度及抗扭能力，承担侧向的变形。
常用直径：10-18mm；
3.梁的有效高度：是指梁截面受压区的外边缘至受拉合力重心的距离。
受拉钢筋一排时=h-35mm
受拉钢筋两排时=h-60mm
第四部分平法施工图中梁的制图规则
目的：使得土木工程专业学生掌握施工图的制图规则，无论是做设计还是施工都能读懂图纸。
1.施工图的制图顺序
结构设计总说明、基础、柱、梁、板、楼梯。
2.平法介绍：
（1）平法的定义：平法就是用平面来表达结构尺寸、标高、构造、配筋等的绘图方法，是用在建筑里面的结构施工图。
是剖面法相对的。
（2）标注方式：集中标注：标注通用的数值。
原位标注：标注特殊的数值。
3.集中标注的标注规则：
（1）梁的编号：由梁的类型代号、序号、跨数、悬挑方式组成；
例：KL2(3B)表示第二种框架梁（其中KL是梁的类型代号，表示框架梁。
常见的梁的类型由以下几种：KL-楼层框架梁，WKL-屋面框架梁，L-非框架梁，XL-悬挑梁。
），共3跨，两端悬挑。
（2）梁的截面尺寸：宽度×高度；
当梁为加腋梁时，用Yc1×c2表示，c1是腋长，c2是腋高；
（3）梁的箍筋：钢筋类别、直径、加密区和非加密区的间距及肢数；
其中加密区和非加密区用斜线隔开，箍筋的肢数写在括号内
例：10@100/200（4）：表示直径为10，加密区间距为100mm，非加密区间距为200，箍筋肢数为4.
（4）梁的上部通长筋或架立筋：
A.当既有通长筋又有架立筋时用“+”相连，其中角部钢筋写在加号前面，架立筋系在括号内，若全部为架立筋时则全部写在括号内；
2Φ22+(4Φ12) 表示通长筋为2Φ22，架立筋为4Φ12；
B.当梁的上部和下部均为通长筋，需用分号隔开：
例：3Φ20；4Φ22表示上部配置3Φ20，下部配置4Φ22；
（5）侧面构造钢筋或受扭钢筋：
侧向构造筋：G4Φ12：表示两个侧面共配置4根12的构造钢筋；
受扭钢筋：N4Φ18：表示两个侧面共配置4根18的受扭钢筋；
（6）最后一项：梁的顶面标高的高差：是指梁的顶面相对于结构层楼面的高差，梁高出楼面时为正数，低于楼面时为负数，无高差时不注。
高差写在括号里。
例：（-0.10）表示梁的顶面低于该层结构层-0.10m。
4.原位标注的标注规则
（1）上部钢筋
①梁支座的上部钢筋：上部钢筋多于一排时，用斜线隔开；
例：6Φ25 4/2 表示上一排钢筋为4Φ25，第二排钢筋为2Φ25。
②当同排钢筋有两种直径时，用加号相连，角部钢筋在前，中部钢筋在后；
例如：2Φ25+2Φ20 表示2Φ25布置在角部，2Φ20布置在中间。
③梁两边支座钢筋相同时仅标注一侧即可，不同时分辨标注；
（2）下部纵筋
①梁支座的上部钢筋：上部钢筋多于一排时，用斜线隔开；
例：6Φ25 2/4 表示上一排钢筋为2Φ25，第二排钢筋为4Φ25。
②当同排钢筋有两种直径时，用加号相连，角部钢筋在前，中部钢筋在后；
③梁下部纵筋不全部伸入支座时，将梁支座下钢筋减少的数量下载括号内。
例：6Φ25 2（-2）/4 表示上排钢筋为2Φ25，不伸入支座，下部为4Φ25，全部伸入支座。
课后作业
解释梁施工图表示的内容
集中标注如下：
KL6(6A) 350×650
φ8@100/200（2）2Φ22
N4Φ20
（-0.05）
下节课内容
受弯构件正截面承载力的计算。
