IC芯片封装种类主要有以下几种：
1. 塑料双列直插式封装（PDIP）：这种封装方式主要用于普通双列直插式集成电路，引脚从封装两侧引出，封装材料有塑料和陶瓷两种。
2. 塑料四列扁平封装（PQFP）：这种封装方式主要用于大规模或超大规模集成电路，引脚间距离很小，管脚很细。
3. 塑料有引线芯片载体封装（PLCC）：这种封装方式主要用于表面贴装型封装之一，引脚从封装的四个侧面引出，呈丁字形。
4. 陶瓷双列直插式封装（DIP）：这种封装方式主要用于陶瓷和塑料材料，引脚从封装两侧引出。
5. 陶瓷四列扁平封装（PQFN）：这种封装方式主要用于高频应用，操作比较方便，可靠性也比较高。
6. 陶瓷四列扁平封装（TQFP）：这种封装方式主要用于薄型小尺寸封装，外形尺寸时，寄生参数减小，适合高频应用。
7. 陶瓷四列球栅阵列封装（BGA）：这种封装方式主要用于大容量、高密度集成电路，引脚用球状凸点代替。
8. 塑料四列球栅阵列封装（PBGA）：这种封装方式主
要用于表面贴装技术，采用树脂覆盖以确保可靠性。
9. 金属四列球栅阵列封装（MBGA）：这种封装方式主要用于高速、高密度的数字逻辑电路，寄生参数小、高频性能好。
除了上述提到的几种封装类型外，还有一些其他类型的封装，如金属圆罩型封装、小型模压封装等。
每种封装类型都有其特定的应用场景和特点，选择合适的封装方式对于保证集成电路的性能和可靠性至关重要。
芯片封装大全(图文对照)
封装有两大类；一类是通孔插入式封装(through-hole package)；另—类为表面安装式封装(surface moun te d Package)。
每一类中又有多种形式。
表l和表2是它们的图例，英文缩写、英文全称和中文译名。
图6示出了封装技术在小尺寸和多引脚数这两个方向发展的情况。
DIP是20世纪70年代出现的封装形式。
它能适应当时多数集成电路工作频率的要求，制造成本较低，较易实现封装自动化印测试自动化，因而在相当一段时间内在集成电路封装中占有主导地位。
但DIP的引脚节距较大(为2.54mm)，并占用PCB板较多的空间，为此出现了SHDIP和SKDIP等改进形式，它们在减小引脚节距和缩小体积方面作了不少改进，但DIP最大引脚数难以提高(最大引脚数为64条)且采用通孔插入方式，因而使它的应用受到很大限制。
为突破引脚数的限制，20世纪80年代开发了PGA封装，虽然它的引脚节距仍维持在2.54mm或1.77mm，但由于采用底面引出方式，因而引脚数可高达500条～600条。
随着表面安装技术(surface mounted technology, SMT)的出现，DIP封装的数量逐渐下降，表面安装技术可节省空间，提高性能，且可放置在印刷电路板的上下两面上。
SOP应运而生，它的引脚从两边引出，且为扁平封装，引脚可直接焊接在PCB板上，也不再需要插座。
它的引脚节距也从DIP的2.54 mm减小到1.77mm。
后来有SSOP和TSOP改进型的出现，但引脚数仍受到限制。
QFP也是扁平封装，但它们的引脚是从四边引出，且为水平直线，其电感较小，可工作在较高频率。
引脚节距进一步降低到1.00mm，以至0.65 mm和0.5 mm，引脚数可达500条，因而这种封装形式受到广泛欢迎。
但在管脚数要求不高的情况下，SOP以及它的变形SOJ(J型引脚)仍是优先选用的封装形式，也是目前生产最多的一种封装形式。
方形扁平封装-QFP (Quad Flat Package)[特点] 引脚间距较小及细，常用于大规模或超大规模集成电路封装。
芯片常用封装
芯片常用封装芯片常用封装是指对芯片进行包装和封装的一种技术，它可以保护芯片，提高芯片的可靠性和稳定性，并方便芯片的使用和安装。
芯片常用封装形式主要有晶圆级封装和后封装两种。
1. 晶圆级封装晶圆级封装是指将芯片直接封装在晶圆上。
这种封装方式具有高度集成、高密度、高性价比等优点。
晶圆级封装主要有以下几种形式。
(1) 裸芯封装：将芯片直接封装在晶圆上，没有任何其他材料进行封装。
这种封装方式适用于一些对成本要求较高、不需要对芯片进行保护的应用场景。
(2) 热压封装：将芯片通过热压工艺与晶圆封装。
这种封装方式可以提高芯片的可靠性和热导性能。
(3) 胶粘封装：将芯片封装在晶圆上，并使用胶粘剂进行固定。
这种封装方式可以提高芯片的抗震性和抗振动性能。
(4) 焊接封装：将芯片封装在晶圆上，并通过焊接工艺进行连接。
这种封装方式可以提高芯片的可靠性和连接性能。
2. 后封装后封装是指将已经完成芯片制造的芯片进行封装。
这种封装方式可以根据不同的应用需求选择不同的封装形式。
(1) DIP封装：DIP封装是一种早期的常用封装形式，它可以直接插入到电路板上。
DIP封装具有安装方便、维修性好等优点，但是不适用于集成度高的芯片。
(2) BGA封装：BGA封装是一种较新的封装技术，它将芯片通过球形焊盘进行连接。
BGA封装具有高集成度、高密度、高可靠性等优点，适用于高性能芯片的封装。
(3) QFP封装：QFP封装是一种表面贴装封装技术，它将芯片通过引脚焊接到电路板上。
QFP封装具有体积小、重量轻、适用于高速信号传输等优点，适用于一些对体积要求较小的应用场景。
(4) CSP封装：CSP封装是一种超小型封装技术，它将芯片直接封装在引脚上。
CSP封装具有体积小、能耗低、适用于高光性能等优点，适用于一些对体积和能耗要求较高的应用场景。
综上所述，芯片常用封装形式有晶圆级封装和后封装两种，各有不同的优点和适用场景。
在选择封装形式时，需要根据芯片的性能要求、应用场景和成本等因素进行综合考虑选择。
芯片常见的封装方式
芯片常见的封装方式芯片是现代电子技术的基石，它们被广泛应用于各种设备中。
然而，芯片制造并不是一件容易的事情，需要经过多个步骤，其中一个重要的步骤就是芯片封装。
芯片封装是将芯片包裹在一个外壳中，以保护芯片并方便使用。
本文将介绍芯片常见的封装方式。
一、DIP封装DIP封装是最早的芯片封装方式之一，DIP全称为Dual In-line Package，即双列直插封装。
DIP封装最大的特点是封装简单、易于制造，但它的封装密度低，只能封装少量的芯片引脚。
DIP 封装通常用于一些低端的芯片或模拟电路。
二、SOP封装SOP封装是Small Outline Package的缩写，即小外形封装。
SOP封装是DIP封装的升级版，它的封装密度比DIP更高，可以封装更多的芯片引脚。
SOP封装通常用于一些中端的芯片，如微控制器、存储器等。
三、QFP封装QFP封装是Quad Flat Package的缩写，即四面扁平封装。
QFP 封装的引脚排列呈矩形，四面扁平，与芯片本身平行。
QFP封装的引脚密度很高，可以封装数百个引脚，因此QFP封装通常用于高端的芯片，如DSP、FPGA等。
四、BGA封装BGA封装是Ball Grid Array的缩写，即球栅阵列封装。
BGA封装是一种新型的芯片封装方式，它的引脚不再是直插式，而是通过一些小球连接到芯片的表面。
BGA封装的引脚密度非常高，可以封装数千个引脚。
BGA封装的优点是封装密度高、信号传输速度快、散热效果好，因此BGA封装通常用于高性能的芯片，如CPU、GPU 等。
五、CSP封装CSP封装是Chip Scale Package的缩写，即芯片尺寸封装。
CSP封装是一种非常小型化的芯片封装方式，它的封装尺寸与芯片本身相当，因此可以将芯片封装得非常小。
CSP封装的优点是封装尺寸小、引脚密度高、信号传输速度快，因此CSP封装通常用于移动设备、智能卡等小型化的设备。
综上所述，芯片封装是芯片制造过程中非常重要的一环，不同的封装方式适用于不同的芯片。
芯片常见的封装方式

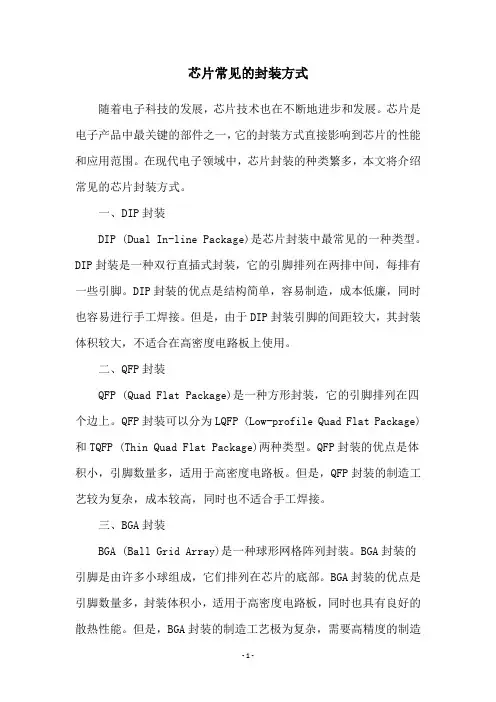

芯片常见的封装方式随着电子科技的发展，芯片技术也在不断地进步和发展。
芯片是电子产品中最关键的部件之一，它的封装方式直接影响到芯片的性能和应用范围。
在现代电子领域中，芯片封装的种类繁多，本文将介绍常见的芯片封装方式。
一、DIP封装DIP (Dual In-line Package)是芯片封装中最常见的一种类型。
DIP封装是一种双行直插式封装，它的引脚排列在两排中间，每排有一些引脚。
DIP封装的优点是结构简单，容易制造，成本低廉，同时也容易进行手工焊接。
但是，由于DIP封装引脚的间距较大，其封装体积较大，不适合在高密度电路板上使用。
二、QFP封装QFP (Quad Flat Package)是一种方形封装，它的引脚排列在四个边上。
QFP封装可以分为LQFP (Low-profile Quad Flat Package)和TQFP (Thin Quad Flat Package)两种类型。
QFP封装的优点是体积小，引脚数量多，适用于高密度电路板。
但是，QFP封装的制造工艺较为复杂，成本较高，同时也不适合手工焊接。
三、BGA封装BGA (Ball Grid Array)是一种球形网格阵列封装。
BGA封装的引脚是由许多小球组成，它们排列在芯片的底部。
BGA封装的优点是引脚数量多，封装体积小，适用于高密度电路板，同时也具有良好的散热性能。
但是，BGA封装的制造工艺极为复杂，需要高精度的制造设备和技术，因此成本较高。
四、CSP封装CSP (Chip Scale Package)是一种芯片级封装，也称为芯片级封装。
CSP封装的特点是封装体积非常小，几乎与芯片本身大小相同。
CSP封装的优点是封装体积小，引脚数量少，适用于高密度电路板，同时也具有良好的散热性能。
但是，CSP封装的制造工艺非常复杂，需要高精度的制造设备和技术，因此成本非常高。
五、COB封装COB (Chip-on-Board)是一种将芯片直接贴在电路板上的封装方式。
IC封装大全(图文全解)
芯片封装大全集锦详细介绍一、DIP双列直插式封装DIP(DualIn－line Package)是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路(IC)均采用这种封装形式，其引脚数一般不超过100个。
采用DI P封装的CPU芯片有两排引脚，需要插入到具有DIP结构的芯片插座上。
当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。
DIP封装的芯片在从芯片插座上插拔时应特别小心，以免损坏引脚。
DIP封装具有以下特点：1.适合在PCB (印刷电路板)上穿孔焊接，操作方便。
2.芯片面积与封装面积之间的比值较大，故体积也较大。
Intel系列CPU中8088就采用这种封装形式，缓存(Cache )和早期的内存芯片也是这种封装形式。
二、QFP塑料方型扁平式封装和PFP塑料扁平组件式封装QFP（Plastic Quad Flat Package）封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大型集成电路都采用这种封装形式，其引脚数一般在100个以上。
用这种形式封装的芯片必须采用SMD（表面安装设备技术）将芯片与主板焊接起来。
采用S MD安装的芯片不必在主板上打孔，一般在主板表面上有设计好的相应管脚的焊点。
将芯片各脚对准相应的焊点，即可实现与主板的焊接。
用这种方法焊上去的芯片，如果不用专用工具是很难拆卸下来的。
PFP（Plastic Flat Package）方式封装的芯片与QFP方式基本相同。
唯一的区别是QFP一般为正方形，而PFP既可以是正方形，也可以是长方形。
QFP/PFP封装具有以下特点：1.适用于SMD表面安装技术在P CB电路板上安装布线。
2.适合高频使用。
3.操作方便，可靠性高。
4.芯片面积与封装面积之间的比值较小。
Intel系列CPU中80286 、80386和某些486主板采用这种封装形式。
三、PGA插针网格阵列封装PGA(Pin Grid Array Package)芯片封装形式在芯片的内外有多个方阵形的插针，每个方阵形插针沿芯片的四周间隔一定距离排列。
芯片常见的封装方式
芯片常见的封装方式在现代电子技术中，芯片是电子产品的核心部件之一。
而芯片封装则是保护芯片的重要方式之一。
芯片封装是将芯片放置在封装材料中，并用封装材料将芯片密封起来，以保护芯片不受外界环境的影响，同时也便于芯片与外界连接。
芯片封装方式多种多样，本文将主要介绍芯片常见的封装方式。
1. DIP封装DIP封装是最早期的芯片封装方式之一，它的全称是Dualin-line Package，双列直插封装。
DIP封装的特点是通过将芯片引脚插入封装底座的插槽中，使得芯片与外界连接。
DIP封装的优点是成本低廉、可靠性高、使用方便，但缺点是体积较大，不适用于高密度集成电路的封装。
2. QFP封装QFP封装是Quad Flat Package的缩写，翻译成中文就是四边平封装。
QFP封装是一种表面贴装封装方式，它的优点是封装体积小、引脚密度高、适用于高密度集成电路的封装。
QFP封装的缺点是焊接难度大，需要使用较高的生产技术和设备。
3. BGA封装BGA封装是Ball Grid Array的缩写，翻译成中文就是球网阵列。
BGA封装是一种表面贴装封装方式，它的特点是将芯片引脚变成小球形，然后将小球直接焊接在印刷电路板上。
BGA封装的优点是引脚密度高、可靠性好、适用于高密度集成电路的封装。
BGA封装的缺点是焊接难度大，需要使用较高的生产技术和设备。
4. LGA封装LGA封装是Land Grid Array的缩写，翻译成中文就是引脚网格阵列。
LGA封装是一种表面贴装封装方式，它的特点是将芯片引脚变成小片形，然后将小片直接焊接在印刷电路板上。
LGA封装的优点是引脚密度高、可靠性好、适用于高密度集成电路的封装。
LGA封装的缺点是焊接难度大，需要使用较高的生产技术和设备。
5. CSP封装CSP封装是Chip Scale Package的缩写，翻译成中文就是芯片级封装。
CSP封装是一种极小型的封装方式，它的特点是将芯片封装在一个与芯片大小相当的封装体中。
芯片封装类型图解精选全文完整版
可编辑修改精选全文完整版芯片封装类型图解本文介绍了常见的集成电路封装形式，包括BGA、CPGA、FBGA、JLCC、LDCC、LQFP100L、PCDIP、PLCC、PPGA、PQFP、TQFP100L、TSBGA217L、TSOP、CSP、SIP、ZIP、S-DIP、SK-DIP、PGA、SOP、MSP和QFP等。
SIP是单列直插式封装，引脚在芯片单侧排列，与DIP基本相同。
ZIP是Z型引脚直插式封装，引脚比SIP粗短些，节距等特征也与DIP基本相同。
S-DIP是收缩双列直插式封装，引脚在芯片两侧排列，引脚节距为1.778mm，芯片集成度高于DIP。
SK-DIP是窄型双列直插式封装，除了芯片的宽度是DIP的1/2以外，其它特征与DIP相同。
PGA是针栅阵列插入式封装，封装底面垂直阵列布置引脚插脚，插脚节距为2.54mm或1.27mm，插脚数可多达数百脚，用于高速的且大规模和超大规模集成电路。
SOP是小外型封装，表面贴装型封装的一种，引脚端子从封装的两个侧面引出，字母L状，引脚节距为1.27mm。
MSP是微方型封装，表面贴装型封装的一种，又叫QFI等，引脚端子从封装的四个侧面引出，呈I字形向下方延伸，没有向外突出的部分，实装占用面积小，引脚节距为1.27mm。
QFP是四方扁平封装，表面贴装型封装的一种，引脚端子从封装的两个侧面引出，呈L字形，引脚节距为1.0mm、0.8mm、0.65mm、0.5mm、0.4mm、0.3mm，引脚可达300脚以上。
SVP是一种表面安装型垂直封装，其引脚端子从封装的一个侧面引出，中间部位弯成直角并与PCB键合，适用于垂直安装，实装占有面积很小。
其引脚节距为0.65mm和0.5mm。
LCCC是一种无引线陶瓷封装载体，其四个侧面都设有电极焊盘而无引脚，适用于高速、高频集成电路封装。
PLCC是一种无引线塑料封装载体，适用于高速、高频集成电路封装，是一种塑料封装的LCC。
SOJ是一种小外形J引脚封装，其引脚端子从封装的两个侧面引出，呈J字形，引脚节距为1.27mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
各种IC 封装形式图片
BGA
Ball Grid Array EBGA 680L
详细规格LBGA 160L
详细规格
PBGA 217L Plastic Ball Grid
Array
详细规格SBGA 192L
详细规格QFP Quad Flat Package TQFP 100L
详细规格SBGA SC-70 5L
详细规格
SDIP
SIP Single Inline Package SO Small Outline Package
TSBGA 680L 详细规格CLCC
详细规格
CNR Communication and Networking Riser Specification Revision 1.2
详细规格CPGA Ceramic Pin Grid Array
DIP
Dual Inline Package
详细规格SOJ 32L
详细规格SOJ SOP EIAJ TYPE II 14L
详细规格
SOT220
SSOP 16L
详细规格
DIP-tab
Dual Inline
SSOP Package with
Metal Heatsink
TO18
FBGA
FDIP FTO220 Flat Pack HSOP28 ITO220 ITO3p TO220 TO247 TO264 TO3 TO5 TO52 TO71
JLCC
LCC
LDCC
LGA
LQFP
PCDIP
PGA
Plastic Pin Grid Array
详细规格TO72 TO78 TO8 TO92 TO93 TO99
TSOP Thin Small Outline Package
PLCC
详细规格
PQFP
PSDIP
LQFP 100L
详细规格
METAL QUAD 100L 详细规格
PQFP 100L
详细规格
QFP
Quad Flat Package SOT143
SOT220TSSOP or TSOP II Thin Shrink Outline Package uBGA Micro Ball Grid Array uBGA Micro Ball Grid Array
ZIP
Zig-Zag Inline Package
SOT223
SOT223
SOT23
SOT23/SOT323 SOT25/SOT353 SOT26/SOT363 SOT343
SOT523
C-Bend
Lead
CERQUAD
Ceramic
Quad Flat
Pack
详细规格
Ceramic
Case
LAMINATE
CSP 112L
Chip
Scale
Package
详细规格
Gull
Wing
Leads
J-STD
J-STD
Joint IPC /
JEDEC
Standards JEP
JEP
JEDEC
Publications
SOT89JESD
JESD
JEDEC
Standards
SOT89
Socket 603 Foster
LAMINATE TCSP 20L Chip Scale Package
详细规格
TO252
TO263/TO268
SO DIMM
Small Outline Dual
In-line Memory Module LLP 8La
详细规格
PCI 32bit 5V Peripheral Component Interconnect 详细规格PCI 64bit 3.3V Peripheral Component Interconnect 详细规格
PCMCIA PDIP
PLCC
详细规格
SOCKET 370
For intel 370 pin PGA Pentium III & Celeron
CPU
SOCKET 423
For intel 423 pin PGA Pentium 4 CPU
SOCKET 462/SOCKET A
For PGA AMD Athlon & Duron CPU SOCKET 7
For intel Pentium & MMX Pentium CPU
PS/2
PS/2
mouse
port
pinout
详细规
格SIMM30
SIMM30
Pinout
详细规
格
SIMM30
Single
In-line
Memory
Module SIMM72
SIMM72
Pinout
详细规
格
SIMM72
Single
In-line
Memory
Module
SIMM72
Single In-line Memory Module SLOT 1 For intel Pentium II Pentium III & Celeron CPU
SLOT A
For
AMD
Athlon
CPU
SNAPTK
SNAPTK
SNAPZP
SOH
