【CN209817899U】一种防蚊虫的滑道式伸缩纱窗【专利】

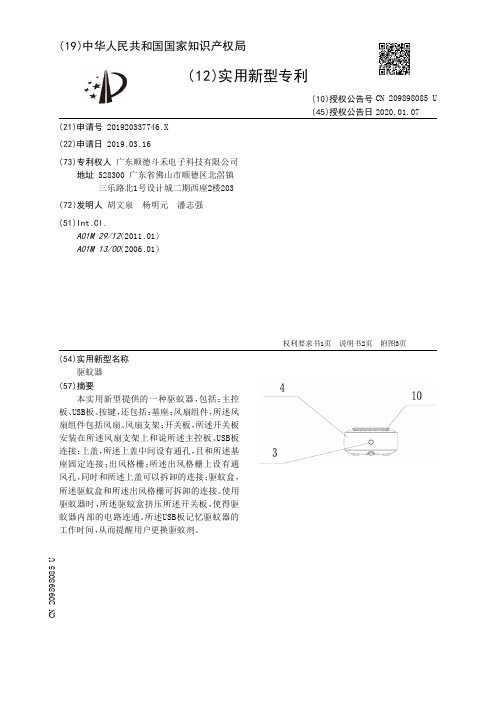

【CN209898085U】驱蚊器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920337746.X(22)申请日 2019.03.16(73)专利权人 广东顺德斗禾电子科技有限公司地址 528300 广东省佛山市顺德区北滘镇三乐路北1号设计城二期西座2楼203(72)发明人 胡文泉 杨明元 潘志强 (51)Int.Cl.A01M 29/12(2011.01)A01M 13/00(2006.01)(54)实用新型名称驱蚊器(57)摘要本实用新型提供的一种驱蚊器，包括：主控板、USB板、按键，还包括：基座；风扇组件，所述风扇组件包括风扇、风扇支架；开关板，所述开关板安装在所述风扇支架上和说所述主控板、USB板连接；上盖，所述上盖中间设有通孔，且和所述基座固定连接；出风格栅；所述出风格栅上设有通风孔，同时和所述上盖可以拆卸的连接；驱蚊盒，所述驱蚊盒和所述出风格栅可拆卸的连接。
使用驱蚊器时，所述驱蚊盒挤压所述开关板，使得驱蚊器内部的电路连通。
所述USB板记忆驱蚊器的工作时间，从而提醒用户更换驱蚊剂。
权利要求书1页 说明书2页 附图3页CN 209898085 U 2020.01.07C N 209898085U权 利 要 求 书1/1页CN 209898085 U1.一种驱蚊器，包括：主控板、USB板、按键，其特征在于，还包括：基座；风扇组件，所述风扇组件包括风扇、风扇支架；开关板，所述开关板安装在所述风扇支架上和说所述主控板、USB板连接；上盖，所述上盖中间设有通孔，且和所述基座固定连接；出风格栅；所述出风格栅上设有通风孔，同时和所述上盖可以拆卸的连接；驱蚊盒，所述驱蚊盒和所述出风格栅可拆卸的连接。
2.根据权利要求1所述的驱蚊器，其特征在于，所述出风格栅上的通风孔包括进风孔、出风孔和顶盖。
3.根据权利要求1所述的驱蚊器，其特征在于，所述上盖上设有所述开关板的固定支架。

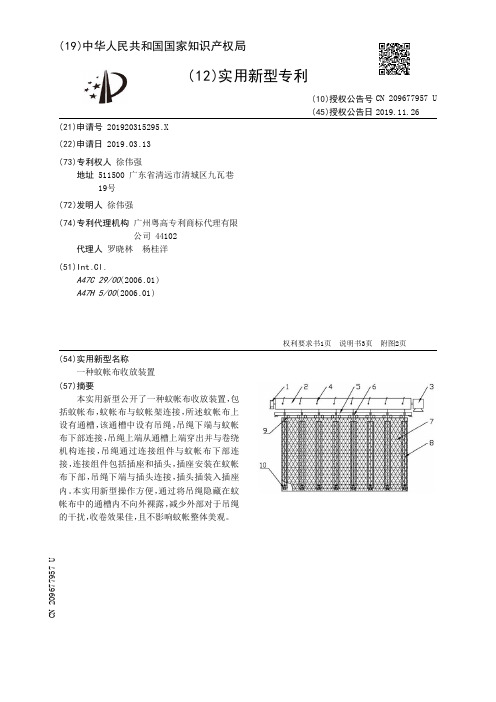

【CN209677957U】一种蚊帐布收放装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920315295.X(22)申请日 2019.03.13(73)专利权人 徐伟强地址 511500 广东省清远市清城区九瓦巷19号(72)发明人 徐伟强 (74)专利代理机构 广州粤高专利商标代理有限公司 44102代理人 罗晓林 杨桂洋(51)Int.Cl.A47C 29/00(2006.01)A47H 5/00(2006.01)(54)实用新型名称一种蚊帐布收放装置(57)摘要本实用新型公开了一种蚊帐布收放装置，包括蚊帐布，蚊帐布与蚊帐架连接，所述蚊帐布上设有通槽，该通槽中设有吊绳，吊绳下端与蚊帐布下部连接，吊绳上端从通槽上端穿出并与卷绕机构连接，吊绳通过连接组件与蚊帐布下部连接，连接组件包括插座和插头，插座安装在蚊帐布下部，吊绳下端与插头连接，插头插装入插座内。
本实用新型操作方便，通过将吊绳隐藏在蚊帐布中的通槽内不向外裸露，减少外部对于吊绳的干扰，收卷效果佳，且不影响蚊帐整体美观。
权利要求书1页 说明书3页 附图2页CN 209677957 U 2019.11.26C N 209677957U权 利 要 求 书1/1页CN 209677957 U1.一种蚊帐布收放装置，包括蚊帐布，蚊帐布上部与蚊帐架连接，其特征在于，所述蚊帐布上设有通槽，该通槽中设有吊绳，吊绳下端与蚊帐布下部连接，吊绳上端从通槽上端穿出并与卷绕机构连接。
2.根据权利要求1所述的蚊帐布收放装置，其特征在于，所述吊绳通过连接组件与蚊帐布下部连接。
3.根据权利要求2所述的蚊帐布收放装置，其特征在于，所述连接组件包括插座和插头，插座安装在蚊帐布下部，吊绳下端与插头连接，插头插装入插座内。
4.根据权利要求3所述的蚊帐布收放装置，其特征在于，所述插座为弹性插座，插头为非弹性插头；或者插座为非弹性插座，插头为弹性插头；或者插座和插头均为弹性插座；或者插座和插头均为非弹性插座。
【CN209806910U】一种组合式昆虫诱捕装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920342621.6(22)申请日 2019.03.18(73)专利权人 金华市农业科学研究院地址 321017 浙江省金华市双龙南街828号农科教大楼9楼920室(72)发明人 何晓婵 周小军 朱丽燕 朱平阳 张珍 马赵江 戴为光 王轶 (74)专利代理机构 浙江千克知识产权代理有限公司 33246代理人 项晓悦 王丰毅(51)Int.Cl.A01M 1/10(2006.01)A01M 1/14(2006.01)A01M 1/04(2006.01)A01M 1/02(2006.01)(54)实用新型名称一种组合式昆虫诱捕装置(57)摘要本实用新型提供一种组合式昆虫诱捕装置，包括装置本体及支撑杆，所述装置本体为多棱柱体，由若干块形状一致的黄色色板围合而成，色板的两侧分别设置有具有轴向穿孔的第一连接柱和第二连接柱，第一连接柱和第二连接柱在色板的高度方向错开分布，相邻两块色板通过插设在第一连接柱和第二连接柱中连接杆实现连接和分离，以组合成不同侧边数量的多棱柱体，装置本体的顶底两面分别覆盖有顶板和底板，底板的中央固设有一固定轴，固定轴上转动设置有卷有透明胶膜的卷轴。
本实用新型的色板能够自由组合成具有不同数量侧边的多棱柱体，以调节诱捕装置的可粘虫面积，并可重复使用，且装配方便快速，诱捕效果佳。
权利要求书1页 说明书5页 附图7页CN 209806910 U 2019.12.20C N 209806910U权 利 要 求 书1/1页CN 209806910 U1.一种组合式昆虫诱捕装置，包括装置本体，及设置于装置本体底部用于固定支撑装置本体的支撑杆(60)，其特征在于，所述装置本体为多棱柱体，所述多棱柱体由若干块形状一致的黄色色板围合而成，所述色板的两侧分别设置有具有轴向穿孔的第一连接柱(21)和第二连接柱(22)，所述第一连接柱(21)和第二连接柱(22)在色板的高度方向上错开分布，相邻两块色板通过插设在第一连接柱(21)和第二连接柱(22)中的连接杆(23)实现连接和分离，以组合成不同侧边数量的多棱柱体；所述装置本体的顶底两面分别覆盖有顶板(13)和底板(14)，所述顶板(13)和底板(14)上均开设有多组安装孔，且每组安装孔在顶板(13)及底板(14)上的位置相对应，所述每组安装孔的连线构成具有共同中心点的正多边形，并与色板的安装位相对应，以使所述连接杆(23)的两端能够插设于顶板(13)及底板(14)对应的安装孔中；所述底板(14)的中央固设有一固定轴(15)，所述固定轴(15)与装置本体同轴设置并位于装置本体内部，固定轴(15)上转动设置有卷有透明胶膜(17)的卷轴(16)；所述色板包括一块固定色板(11)和若干块活动色板(12)，所述固定色板(11)上沿其高度方向开设有贯穿的胶膜出口(18)，所述透明胶膜(17)的自由端从胶膜出口(18)穿出以绕设于多棱柱体色板的外表面，所述胶膜出口(18)的两侧分别设置有用于压紧透明胶膜(17)末端的第一压紧机构和用于压紧透明胶膜(17)起始端的第二压紧机构。

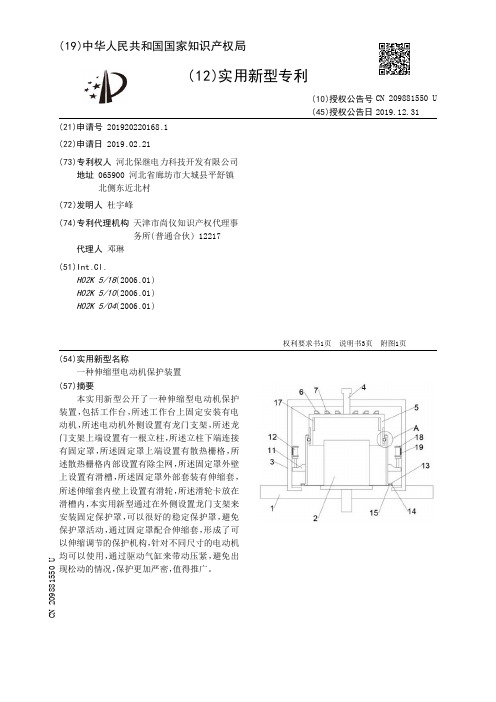

【CN209881550U】一种伸缩型电动机保护装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920220168.1(22)申请日 2019.02.21(73)专利权人 河北保继电力科技开发有限公司地址 065900 河北省廊坊市大城县平舒镇北侧东近北村(72)发明人 杜宇峰 (74)专利代理机构 天津市尚仪知识产权代理事务所(普通合伙) 12217代理人 邓琳(51)Int.Cl.H02K 5/18(2006.01)H02K 5/10(2006.01)H02K 5/04(2006.01)(54)实用新型名称一种伸缩型电动机保护装置(57)摘要本实用新型公开了一种伸缩型电动机保护装置，包括工作台，所述工作台上固定安装有电动机，所述电动机外侧设置有龙门支架，所述龙门支架上端设置有一根立柱，所述立柱下端连接有固定罩，所述固定罩上端设置有散热栅格，所述散热栅格内部设置有除尘网，所述固定罩外壁上设置有滑槽，所述固定罩外部套装有伸缩套，所述伸缩套内壁上设置有滑轮，所述滑轮卡放在滑槽内，本实用新型通过在外侧设置龙门支架来安装固定保护罩，可以很好的稳定保护罩，避免保护罩活动，通过固定罩配合伸缩套，形成了可以伸缩调节的保护机构，针对不同尺寸的电动机均可以使用，通过驱动气缸来带动压紧，避免出现松动的情况，保护更加严密，值得推广。
权利要求书1页 说明书3页 附图1页CN 209881550 U 2019.12.31C N 209881550U权 利 要 求 书1/1页CN 209881550 U1.一种伸缩型电动机保护装置，包括工作台（1），所述工作台（1）上固定安装有电动机（2），其特征在于：所述电动机（2）外侧设置有龙门支架（3），所述龙门支架（3）上端设置有一根立柱（4），所述立柱（4）下端连接有固定罩（5），所述固定罩（5）上端设置有散热栅格（6），所述散热栅格（6）内部设置有除尘网（7），所述固定罩（5）外壁上设置有滑槽（8），所述固定罩（5）外部套装有伸缩套（9），所述伸缩套（9）内壁上设置有滑轮（10），所述滑轮（10）卡放在滑槽（8）内，所述伸缩套（9）外侧设置有固定脚（11），所述固定脚（11）上端连接有驱动气缸（12），所述伸缩套（9）下端设置有侧边凸起（13），所述侧边凸起（13）内设置有密封夹槽（14），所述密封夹槽（14）内部设置有O型密封圈（15）。
【CN209768699U】一种病虫害防治药用喷洒装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920420034.4(22)申请日 2019.03.29(73)专利权人 渭南职业技术学院地址 710000 陕西省渭南市高新区胜利大街西段科教园区(72)发明人 关鹏 代小娟 宋金东 (74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 汤东凤(51)Int.Cl.A01M 7/00(2006.01)B01F 7/18(2006.01)B01F 3/08(2006.01)(54)实用新型名称一种病虫害防治药用喷洒装置(57)摘要本实用新型公布了一种病虫害防治药用喷洒装置，包括喷洒箱本体、电机和蓄电池，所述喷洒箱本体的上表面中间位置处设置有投药口，所述投药口的底部镶嵌有过滤网，所述投药口的外壁包裹有箱盖，所述第一滑槽的内部底侧固定安装有电机，所述电机上表面通过转子连接有第一转轴，所述第一转轴的两侧皆固定安装有搅拌叶，所述喷洒箱本体的右侧底部固定安装有输药软管，所述输药软管的下方喷洒箱本体的侧壁安装有操作按钮。
本实用新型设置有搅拌叶和扇叶和裁剪块，药液和水之间混合效果好，方便对遮挡的地方进行喷洒，携带方便且更加舒适，增加有坏苗裁剪功能，置放时，裁剪块闭合从而保护了喷洒头不被其他杂物掉落。
权利要求书1页 说明书4页 附图2页CN 209768699 U 2019.12.13C N 209768699U权 利 要 求 书1/1页CN 209768699 U1.一种病虫害防治药用喷洒装置，包括喷洒箱本体(1)、电机(5)和蓄电池(27)，其特征在于：所述喷洒箱本体(1)的上表面中间位置处设置有投药口(2)，所述投药口(2)的底部镶嵌有过滤网(3)，所述投药口(2)的外壁包裹有箱盖(4)，所述喷洒箱本体(1)的内部底侧固定安装有电机(5)，所述电机(5)的右侧固定安装有蓄电池(27)，所述电机(5)的转子连接有第一转轴(6)，所述第一转轴(6)的两侧皆固定安装有搅拌叶(7)，所述喷洒箱本体(1)的右侧底部固定安装有输药软管(8)，所述输药软管(8)的下方喷洒箱本体(1)的侧壁安装有操作按钮(28)，所述输药软管(8)的外壁中间处包裹有第一把手(9)，所述第一把手(9)外壁开设有第一滑槽(10)，所述第一滑槽(10)内壁内嵌有滑块(11)，所述输药软管(8)的内壁上侧开设有第二滑槽(12)，所述输药软管(8)的外壁右侧包裹有第二把手(13)，所述输药软管(8)的右侧顶端固定安装有喷洒头(19)，所述第二把手(13)的内壁两侧皆设置有支撑杆(14)，两组所述支撑杆(14)的外表面中间位置处通过转杆(26)相连，所述转杆(26)的外表面中间位置处活动安装有第二转轴(15)，所述第二转轴(15)的外壁固定安装有扇叶(16)，所述第二滑槽(12)的右侧内嵌有第三转轴(17)，所述第三转轴(17)的两侧活动安装有裁剪块(18)，所述喷洒箱本体(1)的背部上下两端皆固定安装有背带(20)，所述背带(20)远离喷洒箱本体(1)的一端固定安装有转轮(21)，所述转轮(21)的外壁环绕有收缩带(22)，所述收缩带(22)远离转轮(21)的一端固定安装有卡扣(23)，所述喷洒箱本体(1)的背面固定安装有软胶(24)，所述喷洒箱本体(1)的两侧底部设置有卡槽(25)。

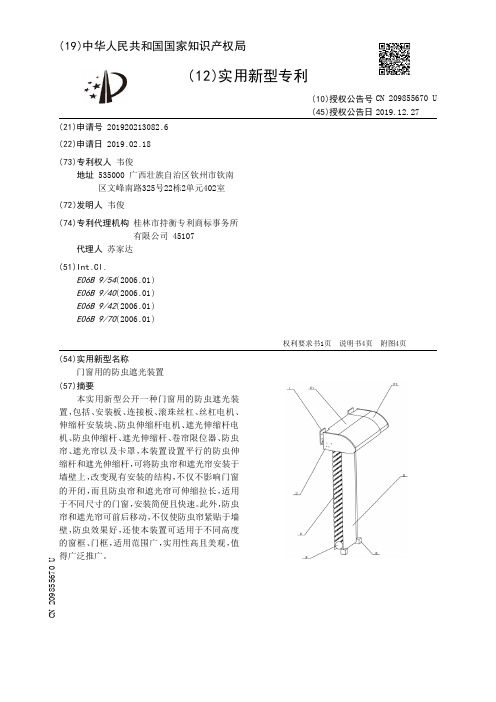

【CN209855670U】门窗用的防虫遮光装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920213082.6(22)申请日 2019.02.18(73)专利权人 韦俊地址 535000 广西壮族自治区钦州市钦南区文峰南路325号22栋2单元402室(72)发明人 韦俊 (74)专利代理机构 桂林市持衡专利商标事务所有限公司 45107代理人 苏家达(51)Int.Cl.E06B 9/54(2006.01)E06B 9/40(2006.01)E06B 9/42(2006.01)E06B 9/70(2006.01)(54)实用新型名称门窗用的防虫遮光装置(57)摘要本实用新型公开一种门窗用的防虫遮光装置，包括、安装板、连接板、滚珠丝杠、丝杠电机、伸缩杆安装块、防虫伸缩杆电机、遮光伸缩杆电机、防虫伸缩杆、遮光伸缩杆、卷帘限位器、防虫帘、遮光帘以及卡罩，本装置设置平行的防虫伸缩杆和遮光伸缩杆，可将防虫帘和遮光帘安装于墙壁上，改变现有安装的结构，不仅不影响门窗的开闭，而且防虫帘和遮光帘可伸缩拉长，适用于不同尺寸的门窗，安装简便且快速。
此外，防虫帘和遮光帘可前后移动，不仅使防虫帘紧贴于墙壁，防虫效果好，还使本装置可适用于不同高度的窗框、门框，适用范围广，实用性高且美观，值得广泛推广。
权利要求书1页 说明书4页 附图4页CN 209855670 U 2019.12.27C N 209855670U权 利 要 求 书1/1页CN 209855670 U1.门窗用的防虫遮光装置，其特征在于：包括两竖向设置的安装板(1)，两安装板(1)的底侧均设有与其垂直连接的连接板(2)，所述连接板(2)上均设有一滚珠丝杠(3)，所述滚珠丝杠(3)的一端部均设于安装板(1)上、另一端部均连接有一丝杠电机(4)，两滚珠丝杠(3)上均设有可沿其直线滑动的伸缩杆安装块(5)，其中一伸缩杆安装块(5)上设置有防虫伸缩杆电机(6)和遮光伸缩杆电机(7)，所述防虫伸缩杆电机(6)上设有防虫伸缩杆(8)，所述遮光伸缩杆电机(7)上设有遮光伸缩杆(9)，所述防虫伸缩杆(8)和遮光伸缩杆(9)平行设置、且其端部均与固定在另一块伸缩杆安装块(5)上的卷帘限位器(10)连接，且两卷帘限位器(10)与对应的电机电气连接，所述防虫伸缩杆(8)和遮光伸缩杆(9)上分别套设有防虫帘(11)和遮光帘(12)，所述防虫伸缩杆(8)和遮光伸缩杆(9)均包括与电机连接空心的小转杆(13)以及包覆在小转杆(13)外且与卷帘限位器(10)的大转杆(14)，所述大转杆(14)的底端沿其长度方向开设一凹槽，且所述小转杆(13)上开设一限位固定槽(15)、大转杆(14)上设有可贯穿限位固定槽(15)的固定螺栓(16)，所述防虫帘(11)和遮光帘(12)均是先固定在大转杆(14)侧壁上后、再从其凹槽穿入沿着套设在大转杆(14)内的小转杆(13)套设、最后再延伸出小转杆(13)的侧壁端，两安装板(1)的前方、防虫伸缩杆(8)和遮光伸缩杆(9)的上方、两伸缩杆安装块(5)的外侧设有一封闭式卡罩(17)，所述卡罩(17)横截面呈弧状、且固定在两伸缩杆安装块(5)上，所述遮光帘(12)贯穿卡罩(17)的底侧后继续向下延伸，所述防虫帘(11)贯穿卡罩(17)的后侧底端后继续向下延伸，所述卡罩(17)包括可相互嵌套的左卡罩(17-1)和右卡罩(17-2)。
【CN209552898U】一种多功能的车用窗纱【专利】
2
CN 209552898技术领域 [0001] 本实用新型涉及车用窗纱领域，尤其涉及一种多功能的车用窗纱。
背景技术 [0002] 近年，汽车在国内快速普及，其正在由单纯的代步工具向休闲、娱乐、旅游工具过 渡。尤其是工业繁忙的现代，在忙碌的工作之余，人们总是喜欢驾车远离城市的尘嚣到野外 去。由于蚊虫的缘故 ，特别是在水、草多的地带 ，人们在野外休息时不敢开车窗 ，于是没有了 自然风。 [0003] 目前车用车窗主要使用的是升降玻璃，在炎热夏天或者其他环境需要打开车窗通 风的时候 ，会导致蚊虫自由 进出车内 ，对车内人 员造成骚扰 ，目前已 有的 有些车 用窗纱 ，多 为参考家用隐身纱窗结构，结构复杂且占 用面积大，使用不方便；其他的一些固定纱窗，在 需要往窗外递拿物品的时候 ，要么取下纱窗要么打开车门 ，给人们交流沟通带来极大不便 ， 并且窗户存在隐私暴露、车内高温、蚊虫侵袭的多种问题。 [0004] 因此，有必要提供一种多功能的车用窗纱解决上述技术问题。
权利要求书1页 说明书3页 附图2页
CN 209552898 U
CN 209552898 U
权 利 要 求 书
1/1 页
1 .一种多功能的车用窗纱，其特征在于，包括： 边条框； 收缩绳；所述边条框的底部固定连接有收缩绳； 窗 纱本体 ，所述边条框的内 部固 定连接有窗 纱本体 ，所述窗 纱本体的 底部与收 缩绳的 表面固定连接。 2 .根据权利要求1所述的多功能的车用窗纱，其特征在于，所述窗纱本体的材质为聚酯 纤维。 3 .根据权利要求2所述的多功能的车用窗纱，其特征在于，所述窗纱本体的表面设置有 拉缩组件。 4 .根据权利要求3所述的多功能的车用窗纱，其特征在于，所述拉缩组件包括拉缩布、 粘贴布、卡块和条纹，所述粘贴布的底部固定于所述拉缩布的顶部，所述卡块的表面固定于 所述粘贴布的表面，所述条纹的表面设置于所述拉缩布的顶部。 5 .根据权利要求1所述的多功能的车用窗纱，其特征在于，所述窗纱本体的表面固定连 接有卡套。 6 .根据权利要求1所述的多功能的车用窗纱，其特征在于，所述边条框的顶部设置有拉 链组件。 7 .根据权利要求6所述的多功能的车用窗纱，其特征在于，所述拉链组件包括拉链布、 齿牙、拉片和拉头，所述齿牙的表面设置于所述拉链布的表面，所述拉片的内部设置于所述 齿牙的表面，所述拉头的一端设置于所述拉片的表面。 8 .根据权利要求1所述的多功能的车用窗纱，其特征在于，所述边条框内壁的两侧均设 置有放置垫。
