reprojectimageto3d用法-回复标题：详解reprojectImageTo3D的用法在计算机视觉和三维重建领域，将二维图像转换为三维空间中的点云是一项基础且重要的任务。
OpenCV库中的reprojectImageTo3D函数就是用来实现这一功能的工具。
本文将详细解析reprojectImageTo3D的用法，以帮助读者理解和掌握这一重要工具。
首先，我们来了解一下reprojectImageTo3D函数的基本信息。
该函数位于OpenCV的calib3d模块中，其原型如下：cppvoid reprojectImageTo3D(const Mat& disparity, Mat& _3dImage, const Mat& Q, bool handleMissingValues = false, int ddepth = -1);这个函数的主要作用是将视差图（disparity）转换为三维点云（_3dImage），其中Q是一个4x4的矩阵，包含了从立体相机到世界坐标系的变换关系。
以下是一步一步使用reprojectImageTo3D函数的详细步骤：1. 准备输入数据：首先，我们需要一个视差图作为输入。
视差图通常是在进行立体匹配后得到的，它表示了左右两幅图像中对应像素之间的水平距离。
视差图通常是一个单通道的灰度图像。
2. 计算Q矩阵：Q矩阵是立体相机到世界坐标系的变换关系，它包含了相机的内参（焦距、主点等）和外参（旋转和平移）。
Q矩阵可以通过stereoRectify 函数或者自定义的方式得到。
3. 初始化输出矩阵：_3dImage是函数的输出，它将存储转换后的三维点云。
_3dImage的大小应与输入的视差图相同，每个像素对应一个三维点。
_3dImage的类型可以是CV_32FC3（每个像素由三个浮点数表示XYZ坐标）或者其他深度大于等于CV_32F的三通道格式。
4. 调用reprojectImageTo3D函数：现在我们可以调用reprojectImageTo3D函数进行转换了。
双目视觉 opencv 代码
双目视觉 opencv 代码双目视觉是指利用两个摄像头来获取场景的深度信息。
在OpenCV中，可以使用双目视觉进行立体视觉的处理。
下面我将从多个角度介绍如何使用OpenCV来实现双目视觉的代码。
1. 初始化摄像头：首先，你需要初始化两个摄像头，可以使用OpenCV的VideoCapture类来实现。
你可以通过以下代码来初始化两个摄像头：cv::VideoCapture cap1(0); // 打开第一个摄像头。
cv::VideoCapture cap2(1); // 打开第二个摄像头。
2. 获取图像：接下来，你需要从两个摄像头中获取图像。
你可以使用以下代码来获取图像：cv::Mat frame1, frame2;cap1 >> frame1; // 从第一个摄像头获取图像。
cap2 >> frame2; // 从第二个摄像头获取图像。
3. 立体校正：在进行立体视觉处理之前，通常需要进行立体校正，以确保两个摄像头的图像对齐。
你可以使用OpenCV中的stereoRectify和initUndistortRectifyMap函数来实现立体校正。
4. 视差计算：一旦完成立体校正，你可以使用OpenCV中的StereoBM或StereoSGBM类来计算图像的视差。
这些类实现了不同的立体匹配算法，可以帮助你计算出图像中不同像素的视差值。
5. 三维重构：最后，你可以使用视差图和立体校正参数来进行三维重构，从而获取场景的深度信息。
你可以使用reprojectImageTo3D函数来实现三维重构。
以上是使用OpenCV实现双目视觉的基本步骤和代码示例。
当然，双目视觉涉及到的内容非常广泛，包括摄像头标定、深度图像的可视化等等，还有很多细节需要考虑。
希望以上内容能够帮助你入门双目视觉的代码实现。
《视觉几何三维重建-openmvs源码解析》课程手册
《视觉几何三维重建-openmvs源码解析》课程手册引言概述：视觉几何三维重建是计算机视觉领域中的重要研究方向，而OpenMVS是一个流行的开源库，用于实现三维重建。
本文将对OpenMVS源码进行解析，深入探讨其实现原理和关键算法。
正文内容：1. 数据输入和预处理1.1 图像序列输入：OpenMVS支持从图像序列中进行三维重建，通过读取图像序列并提取特征点和描述子，构建相机姿态和特征点的初始估计。
1.2 特征点匹配：通过特征点的匹配，建立不同视角下的相机姿态和特征点之间的对应关系，为后续的三维重建提供基础。
2. 稀疏点云重建2.1 初始点云生成：根据相机姿态和特征点的对应关系，通过三角测量的方法生成初始的稀疏点云。
2.2 点云滤波：为了去除噪声和无效点，OpenMVS采用了一系列的滤波算法，如基于距离的滤波和法线一致性滤波等。
2.3 稀疏点云增量式重建：OpenMVS采用增量式的方法进行点云重建，通过不断添加新的视角和特征点，逐步完善和扩展点云模型。
3. 稠密点云重建3.1 图像对齐：为了实现稠密点云的重建，OpenMVS需要对输入的图像进行对齐，以消除不同视角之间的误差。
3.2 深度图生成：通过图像对齐后，OpenMVS使用立体匹配算法生成每个像素点的深度图。
3.3 点云生成：根据深度图和相机参数，OpenMVS将深度图转换为稠密点云，得到更加细致和完整的三维模型。
4. 网格生成和纹理映射4.1 网格生成：OpenMVS通过点云的重建，使用表面重建算法生成三角网格模型，将点云转换为更加紧凑和可视化的网格表示。
4.2 网格优化：为了提高网格的质量和减少噪声，OpenMVS采用了一系列的网格优化算法，如顶点平滑和边缘保持等。
4.3 纹理映射：通过将输入的图像映射到生成的网格模型上，OpenMVS实现了纹理的贴图，使得三维模型更加真实和具有视觉效果。
5. 三维模型重建结果的后处理5.1 点云和网格的滤波：为了去除噪声和无效点，OpenMVS对重建结果进行滤波处理，如基于法线的滤波和基于采样的滤波等。
学习笔记：使用opencv做双目测距（相机标定+立体匹配+测距）.
学习笔记：使⽤opencv做双⽬测距（相机标定+⽴体匹配+测距）.最近在做双⽬测距，觉得有必要记录点东西，所以我的第⼀篇博客就这么诞⽣啦~双⽬测距属于⽴体视觉这⼀块，我觉得应该有很多⼈踩过这个坑了，但⽹上的资料依旧是云⾥雾⾥的，要么是理论讲⼀⼤堆，最后发现还不知道怎么做，要么就是直接代码⼀贴，让你懵逼。
所以今天我想做的，是尽量给⼤家⼀个明确的阐述，并且能够上⼿做出来。
⼀、标定⾸先我们要对摄像头做标定，具体的公式推导在learning opencv中有详细的解释，这⾥顺带提⼀句，这本书虽然确实⽼，但有些理论、算法类的东西⾥⾯还是讲的很不错的，必要的时候可以去看看。
Q1：为什么要做摄像头标定？A: 标定的⽬的是为了消除畸变以及得到内外参数矩阵，内参数矩阵可以理解为焦距相关，它是⼀个从平⾯到像素的转换，焦距不变它就不变，所以确定以后就可以重复使⽤，⽽外参数矩阵反映的是摄像机坐标系与世界坐标系的转换，⾄于畸变参数，⼀般也包含在内参数矩阵中。
从作⽤上来看，内参数矩阵是为了得到镜头的信息，并消除畸变，使得到的图像更为准确，外参数矩阵是为了得到相机相对于世界坐标的联系，是为了最终的测距。
ps1：关于畸变，⼤家可以看到⾃⼰摄像头的拍摄的画⾯，在看矩形物体的时候，边⾓处会有明显的畸变现象，⽽矫正的⽬的就是修复这个。
ps2：我们知道双⽬测距的时候两个相机需要平⾏放置，但事实上这个是很难做到的，所以就需要⽴体校正得到两个相机之间的旋转平移矩阵，也就是外参数矩阵。
Q2：如何做摄像头的标定？A：这⾥可以直接⽤opencv⾥⾯的sample，在opencv/sources/sample/cpp⾥⾯，有个calibration.cpp的⽂件，这是单⽬的标定，是可以直接编译使⽤的，这⾥要注意⼏点：1.棋盘棋盘也就是标定板是要预先打印好的，你打印的棋盘的样式决定了后⾯参数的填写，具体要求也不是很严谨，清晰能⽤就⾏。
之所⽤棋盘是因为他检测⾓点很⽅便，and..你没得选。

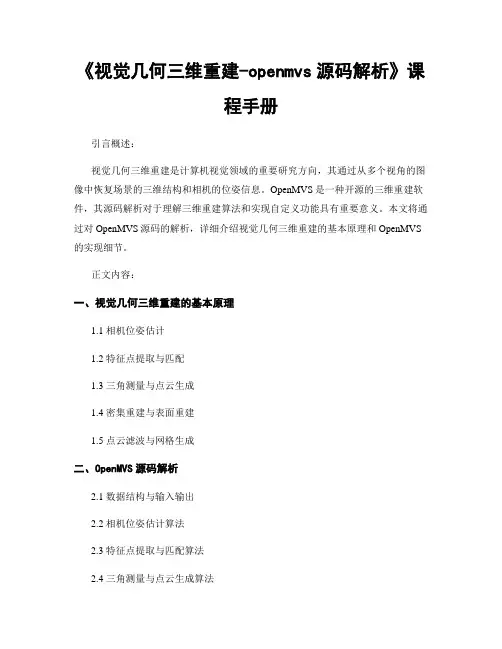

《视觉几何三维重建-openmvs源码解析》课程手册 (2)
