上海5年(2018-2022)物理中考真题1年模考题分项汇编专题13 电学压轴选择题(解析版)
专题13 电学压轴选择题
一、单选题
1．（2021·上海·中考真题）在图所示的电路中，电阻R1的阻值为10Ω，滑动变阻器滑片位于中点。用一阻值为20Ω的电阻替换R1，可能使电压表示数与替换R1前相等的方法是（ ）
A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片P
C．减小电源电压，不移动滑片P D．增大电源电压，向左移动滑片P
【答案】C
【解析】
【分析】
由于电路为串联电路，根据串联分压特点，电阻R1阻值变大，则电压变大。
A．电源电压不变，不移动滑片P，由串联分压规律可知电压表示数变大，故A不符合题意；
B．电源电压不变，向左移动滑片，R2阻值变小，R2电压变小，R1电压变大，故B不符合题意；
C．减小电源电压，总电阻不变。根据串联分压特点R1电压变小，可能使电压表示数与替换R1前相等，故C符合题意；
D．增大电源电压，向左移动滑片P，电源电压变大，总电阻变小，根据串联分压特点R1电压会变大，故D不符合题意。
故选C。 一、单选题
1．（2022·上海松江·二模）将两个阻值不等的电阻R1和R2按如图（a）（b）所示的方式接入电路中，已知电源电压相同，R1小于R2，则下列判断中正确的是（ ）
A．电压表V1的示数等于电压表V2的示数
B．电流表A1的示数大于电流表A2的示数
C．电压表V1与电流表A1示数的比值等于电压表V2与电流表A2示数的比值
D．电压表V1与电流表A1示数的比值小于电压表V2与电流表A2示数的比值
【答案】D
【解析】
由甲图可知，R1和R2串联，电压表V1测R1两端的电压，电流表A1测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，电路中电流表A1的示数为
A112=UIRR电压表V1的示数
1V1A1111212RUUIRRURRRR电压表V1与电流表A1的比值为
1V11A=URI由乙图可知，R1和R2并联，电压表V2测电源两端的电压，电流表A2测R2支路的电流，则电压表V2的示数为
V2UU因并联电路中各支路两端的电压相等，所以电流表的示数为
A22=UIR电压表V2与电流表A2的比值为
V22A2=URI综上所述，电压表V1的示数小于电压表V2的示数；电流表A1的示数小于电流表A2的示数；电压表V1与电流表A1示数的比值小于电压表V2与电流表A2示数的比值。故ABC错误，D正确。
故选D。
2．（2022·上海嘉定·二模）在图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移动的过程中，变大的是（ ）
A．电压表V的示数 B．电流表A1示数
C．电流表A示数与电流表A1示数的差值 D．电压表V示数与电流表A示数的比值
【答案】D
【解析】
A．根据电路图可知，滑动变阻器R1和电阻R2并联，电压表测量电源两端及各支路两端电压，当滑动变阻器的滑片P向右移动的过程中，电源电压不变，因此电压表的示数不变，故A错误；
B．根据电路图可知，滑动变阻器R1和电阻R2并联，电压表测量电源两端电压U，电流表A1测滑动变阻器R1的电流I1，当滑动变阻器的滑片P向右移动的过程中，滑动变阻器R1阻值变大，由并联电路中电源两端电压与各支路用电器两端电压相等，可知滑动变阻器R1两端电压U1=U，由公式UIR可知，电流表A1示数为
1111=UUIRR因在电压U一定时，滑动变阻器R1阻值变大，电流I1变小，所以电流表A1示数变小，故B错误；C．根据电路图可知，滑动变阻器R1和电阻R2并联，电压表测量电源两端电压U，电流表A1测滑动变阻器R1的电流I1，电流表A测量干路中电流I，设流过电阻R2的电流为I2。由并联电路干路中的电流等于各支路的电流之和，可知
12III得出电流表A示数与电流表A1示数的差值为
12III由并联电路中电源两端电压与各支路用电器两端电压相等，可知电阻R2两端电压U2=U，根据欧姆定律可知
2222UUIRR因电源电压U不变，电阻R2的阻值不变，因此流过电阻R2的电流为I2不变，所以电流表A示数与电流表A1示数的差值不变，故C错误；
D．根据电路图可知，滑动变阻器R1和电阻R2并联，电压表V测量电源两端电压U，电流表A测量干路中电流I，根据欧姆定律的变形式可知，电压表V示数与电流表A示数的比值为
URI总由并联电路中电阻规律
12111RRR总当滑动变阻器的滑片P向右移动的过程中，滑动变阻器R1阻值变大，则上式中11R变小，而21R不变，因此1R总变小，则R总变大，即电压表V示数与电流表A示数的比值变大，故D正确。
故选D。
3．（2022·上海市向明初级中学模拟预测）将两个阻值不等的电阻R1和R2按如图（甲）、（乙）所示的方式接入电路中．已知电源电压相同，R1小于R2，则下列判断中正确的是（ ）
A．电压表V1的示数等于V2的示数
B．电流表A1的示数小于A2的示数
C．电压表V1与电流表A1的比值等于电压表V2与电流表A2的比值
D．电压表V1与电流表A1的比值大于电压表V2与电流表A2的比值
【答案】B
【解析】
由甲电路图可知，R1与R2串联，电压表V1测R1两端的电压，电流表A1测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，电路中电流表A1的示数：112AUIRR，电压表V1的示数：111111212VARUUIRRURRRR，电压表V1与电流表A1的比值 111 VAURI；
由乙电路图可知，R1与R2并联，电压表V2测电源两端的电压，电流表A2测R2支路的电流，则电压表V2的示数UV2=U，因并联电路中各支路两端的电压相等，所以，电流表A2的示数：22AUIR，电压表V2与电流表A2的比值 222 VAURI；
综上可知：A．由 112 RRRUU＜可知，12VVUU＜，即电压表V1的示数小于V2的示数，故A错误； B．由
122 UURRR＜可知，IA1＜IA2，即电流表A1的示数小于A2的示数，故B正确；
CD．由R1小于R2可知，1212 VVAAUUII＜，即电压表V1与电流表A1的比值小于电压表V2与电流表A2的比值，故CD错误．
故选B．
【点睛】
本题考查了串并联电路的特点和欧姆定律的应用，把电压表和电流表的比值转化为R1、R2的阻值是关键．
4．（2022·上海浦东新·二模）如图所示，电源电压保持不变，电阻R1的阻值为10欧。开关S闭合后，用一个阻值为20欧的电阻替换电阻R1，可能使两电流表A1、A2示数的比值与替换R1前相等的方法是（ ）
A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片P
C．增大电源电压，不移动滑片P D．增大电源电压，向右移动滑片P
【答案】D
【解析】
由图可知，电阻R1与滑动变阻器R2并联，电流表A1测量通过电阻R1的电流，电流表A2测量干路上的电流，当用一个阻值为20欧的电阻替换电阻R1，根据欧姆定律UIR可知，电流表A1的示数变小，所以若要使A1的示数不变，则需要增大其两端电压，即增大电源电压；增大电源电压，也会使滑动变阻器两端电压变大，虽然电流表A1的示数已经不变了，但是通过滑动变阻器R2的电流变大，根据并联电路电流的特点可知，电流表A2的示数会随之变大，所以若要使A2的示数不变，则需要减小通过滑动变阻器R2的电流，根据欧姆定律UIR可知，需要增大滑动变阻器的电阻，所以需要向右移动滑片P。
故选D。
5．（2022·上海闵行·二模）图示的电路中，电源电压保持不变，开关S断开时，电流表、电压表的示数分别为I0、U0，将电阻R1与开关S互换，闭合开关S后，电流表、电压表的示数分别为I0′、U0′。下列判断正确的是（ ）
A．U0′=U0I0′>I0 B．U0′=U00000UUII
C．U0′>U0I0′U00000UUII【答案】D
【解析】
由电路图可知，开关S断开时，电阻R1与R2串联，电流表测电路中电流，电压表测电阻R2两端电压，将电阻R1与开关S互换，闭合开关S后，此时电阻R1与R2并联，电流表测干路电流，电压表测电源电压。
AC．由串联电路的电压规律可知，总电压等于各电阻两端电压之和，故U0′>U0，因两电阻并联后的总电阻小于两电阻串联后的总电阻，故由欧姆定律可知，I0′>I0，故AC错误；
BD．将电阻R1与开关S互换，闭合开关S后，R1与R2并联，此时电压表测电源电压，电流表测干路电流，故由欧姆定律可知，U0′与I0′的比值为电阻R1与R2并联的总电阻，同理可知，U0与I0的比值为电阻R2的阻值，因并联电路的总电阻小于各支路电阻，故可得
0000UUII故B错误，D正确。
故选D。
6．（2022·上海黄浦·二模）在图所示的电路中，滑动变阻器滑片Р位于中点。用电阻R3替换R1（R3>R1）后，在确保电路安全的前提下，能使电流表A与A1示数差值与替换R1前相同的方法是（ ）
A．增大电源电压，不移动滑片Р B．减小电源电压，不移动滑片P
C．电源电压不变，滑片P向右移 D．电源电压不变，滑片P向左移
【答案】A
【解析】 由电路图可知，R1（或R3）与R2并联，A测干路电流，A1表测通过R2的电流。替换前，电流表A与A1示数差值为
11221UUUUIIIRRRR①
替换后，电流表A与A1示数差值为13223UUUUIIIRRRR′′′①
由于R3>R1，对比①①可知，要使电流表A与A1示数差值与替换R1前相同，需增大电源电压，故A符合题意，BCD不符合题意。
故选A。
7．（2022·上海市延安初级中学模拟预测）在图所示的电路中，电源电压保持不变。电流表A有示数。若电阻R1发生断路故障，为使电流表A的示数和原来未发生故障时的示数保持不变，下列方法一定可行的是（ ）
A．仅用一个电阻R替换R1
B．仅用一个电阻R与R2串联
C．仅向左移动R2的滑片P
D．仅向右移动R2的滑片P
【答案】C
【解析】
由图知道，R1、R2并联，A测量干路电流，若电阻R1发生断路故障，则电流表A测R2的电流，示数变小，为使电流表A的示数和原来未发生故障时的示数保持不变，由欧姆定律知道，应减小电路的总电阻。
A．由于R1发生断路，仅用一个电阻R替换R1，则增加一条支路，干路电流变大，但R与R1必须相等时，电流表A的示数和原来未发生故障时的示数保持不变，所以，此方法不是一定可行，故A不符合题意；
B．仅用一个电阻R与R2串联，总阻值变大，根据欧姆定律知道，则电流表的示数会再变小，所以，此方法不可行，故B不符合题意；
C．仅向左移动R2的滑片P，总阻值变小，根据欧姆定律知道，则电流表的示数会变大，直到电流表A的示数和原来未发生故障时的示数一样时为止，所以，此方法一定可行，故C符合题意；
2022-2024年上海中考物理一模试题分类汇编【故障电路】含答案

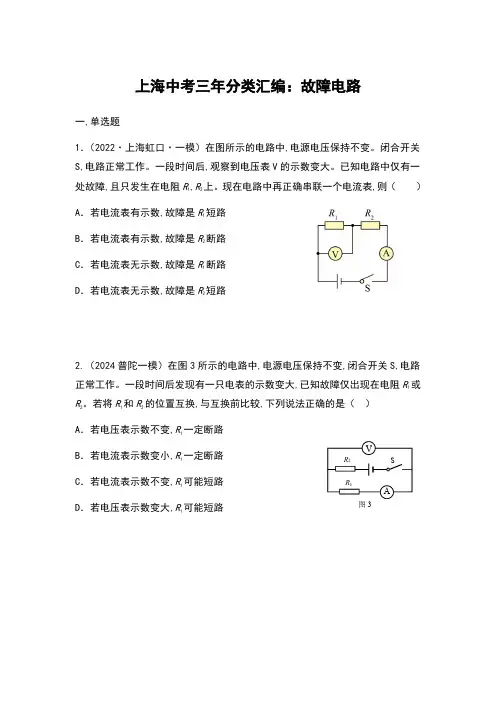

上海中考三年分类汇编：故障电路
一,单选题
1．（2022·上海虹口·一模）在图所示的电路中,电源电压保持不变。闭合开关
S,电路正常工作。一段时间后,观察到电压表V的示数变大。已知电路中仅有一
处故障,且只发生在电阻R1,R2上。现在电路中再正确串联一个电流表,则（）
A．若电流表有示数,故障是R1短路
B．若电流表有示数,故障是R2断路
C．若电流表无示数,故障是R1断路
D．若电流表无示数,故障是R2短路
2.（2024普陀一模）在图3所示的电路中,电源电压保持不变,闭合开关S,电路
正常工作。一段时间后发现有一只电表的示数变大,已知故障仅出现在电阻R1或R2。若将R1和R2的位置互换,与互换前比较,下列说法正确的是（）
A．若电压表示数不变,R1一定断路
B．若电流表示数变小,R1一定断路
C．若电流表示数不变,R1可能短路
D．若电压表示数变大,R1可能短路S
V
R1
图3R2
A二,填空题
1．（2022·上海闵行·一模）如图所示的电路中,铅笔芯ab两端接入电路中,闭
合开关S,小灯泡L不亮,且电压表有示数,若电路中仅有一处故障,且只发生在灯
L或铅笔芯上,请判断故障可能是________,再将导线从a端沿笔芯向左移动时,
只有一个电表示数发生变化,示数发生变化的电表是_______,电路故障是_______。
2．（2022·上海杨浦·一模）在图所示的电路中,电源电压为U0且保持不变。闭
合开关S,发现电压表示数始终为U0。若电路中仅有一处故障,且只发生在电阻R1,R2上,请根据以上信息,写出开关S闭合前后电流表示数的变化情况及对应的
故障。______________________________________________________________
3．（2022·上海宝山·一模）在下图的电路中,电源电压为U0且保持不变,电阻R
和小灯L的阻值均为R0。闭合开关S,小灯不发光。若电路中仅有一处故障,且只
发生在电阻R或小灯L上。则：
上海市2018年中考物理二模汇编_电学压轴计算

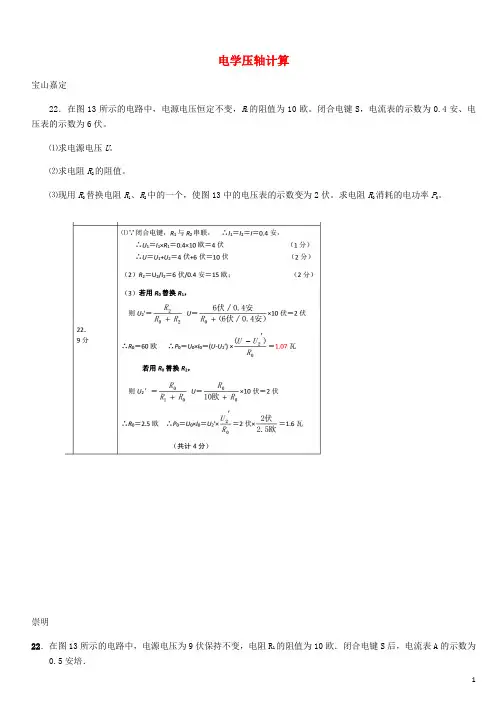

1 电学压轴计算
宝山嘉定
22．在图13所示的电路中，电源电压恒定不变，R1的阻值为10欧。闭合电键S，电流表的示数为0.4安、电压表的示数为6伏。
⑴求电源电压U。
⑵求电阻R2的阻值。
⑶现用R0替换电阻R1、R2中的一个，使图13中的电压表的示数变为2伏。求电阻R0消耗的电功率P0。
崇明
22．在图13所示的电路中，电源电压为9伏保持不变，电阻R1的阻值为10欧．闭合电键S后，电流表A的示数为0.5安培．
2 （1）求电阻R1两端的电压U1；
（2）求电阻R2的阻值；
（3）现用电阻R0替换电阻R1、R2中的一个，替换前后，
电源的电功率增加了0.9瓦，求电阻R0的阻值．
奉贤
22. 如图12（a）所示，电源电压为6伏保持不变，电阻R1的阻值为10欧，滑动变阻器标有“50Ω 0.5Α”字样。闭合电键S移动变阻器滑片P，当电压表V的示数如图12（b）所示时，求：
① 流过电阻R1的电流I1。
② 滑动变阻器连入电路的阻值R2。
③ 在移动变阻器滑片P的过程中电压表示数的最大变化量U最大。
3 22．
（9分） （1）U1= U- U2=6伏-2伏=4伏
I1=U1/R1=4伏/10欧
=0.4安
（2）R2=U2/I2
=2伏/0.4安
=5欧
（3）U最大=U最大-U最小
=5伏-1伏
=4伏 1分
1分
1分
1分
1分
1分
1分
1分
1分
黄浦
21．如图12所示电路，电源电压为12伏且不变，R1的阻值为10欧，滑动变阻器R2上标有“50Ω 1A”字样。闭合电键S后，通过R1的电流为0.2安。
①求R1两端的电压U1。
②求10秒内电流通过R1做的功W1。
③在电路安全工作的情况下，移动变阻器的滑片P到某位置，使R1消耗的功率与R2消耗的功率之比最大，求此时变阻器连入电路的阻值R2。
21.
（9分） ①U1＝R1I＝10欧×0.2安＝2伏
②W1＝U1It＝2伏×0.2安×10秒＝4焦
2022-2024年上海中考物理一模试题分类汇编【电学作图题】含答案
上海中考三年分类汇编：电路作图题
1．（2022·上海长宁·一模）如图所示的电路,有两根导线尚未连接,请用笔画线
代替导线补上,补上后要求：闭合开关S,当滑动变阻器的滑片向右移动时,电压表的示数变大。
2．（2022·上海普陀·九年级期末）在如图所示的电路中,请根据标出的电流方
向,从电池,电流表,电压表三个元件符号中选择合适的填入空缺处,使之成为并联电路。
3．（2022·上海松江·一模）在图所示电路中,有两根导线尚未连接,请用笔画线
代替导线补上。要求：闭合开关S后,电压表测滑动变阻器两端电压,滑动变阻器
的滑片P向右移动时,电流表的示数变大。4．（2022·上海奉贤·一模）在图中,将电源,电流表,小灯L2三个元件符号填入
电路空缺处。要求：
①小灯L1与L2并联.
②电流表测小灯L1支路电流.
③开关S只控制L2。
5．（2022·上海静安·一模）在图所示的电路中,有两根导线尚未连接,请用笔线
代替导线补上。要求：闭合开关S,向左移动滑动变阻器的滑片,电压表示数变小。
6．（2022·上海徐汇·一模）在下图所示电路中的清〇里填上适当的电表符号。
要求：闭合开关S,各电路元件均能正常工作。
7．（2022·上海徐汇·一模）在如图所示的电路中,有两根导线尚未连接,请用笔
线代替导线补上．补上后要求：①电压表测小灯两端的电压,②闭合电键,当变阻
器的滑片向右移动时,电压表的示数变大．
（______）
8．（2022·上海金山·一模）在图中所示的电路中,有两根导线尚未连接,请用笔
画线代替导线补上．补上后要求：闭合电键S后,灯L1和L2都能发光,且电流表
只测量通过灯L2的电流．（_________）
9．（2022·上海浦东新区·一模）在图中的○里填上适当的电表符号,填上后要求两灯并联,电路能正常工作。
10．（2022·上海虹口·一模）在图所示的电路中,有一根导线尚未连接,请用笔
画线代替导线补上,补上后要求：闭合开关S,当滑动变阻器的滑片P向右移动时,
2022年上海市中考物理模拟试卷及答案解析

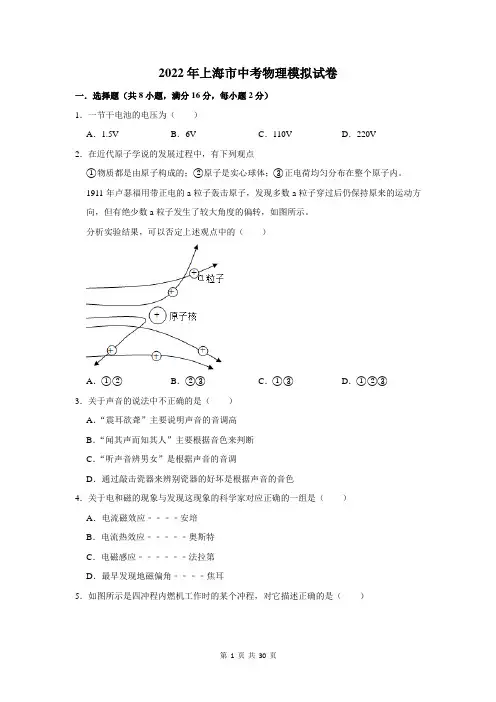

第 1 页 共 30 页 2022年上海市中考物理模拟试卷
一．选择题（共8小题，满分16分，每小题2分）
1．一节干电池的电压为（ ）
A．1.5V B．6V C．110V D．220V
2．在近代原子学说的发展过程中，有下列观点
①物质都是由原子构成的；②原子是实心球体；③正电荷均匀分布在整个原子内。
1911年卢瑟福用带正电的a粒子轰击原子，发现多数a粒子穿过后仍保持原来的运动方向，但有绝少数a粒子发生了较大角度的偏转，如图所示。
分析实验结果，可以否定上述观点中的（ ）
A．①② B．②③ C．①③ D．①②③
3．关于声音的说法中不正确的是（ ）
A．“震耳欲聋”主要说明声音的音调高
B．“闻其声而知其人”主要根据音色来判断
C．“听声音辨男女”是根据声音的音调
D．通过敲击瓷器来辨别瓷器的好坏是根据声音的音色
4．关于电和磁的现象与发现这现象的科学家对应正确的一组是（ ）
A．电流磁效应﹣﹣﹣﹣安培
B．电流热效应﹣﹣﹣﹣﹣奥斯特
C．电磁感应﹣﹣﹣﹣﹣﹣法拉第
D．最早发现地磁偏角﹣﹣﹣﹣焦耳
5．如图所示是四冲程内燃机工作时的某个冲程，对它描述正确的是（ ）
第 2 页 共 30 页
A．吸气冲程机械能转化为内能 B．压缩冲程机械能转化为内能
C．做功冲程内能转化为机械能 D．排气冲程内能转化为机械能
6．如图为探究“比较不同物质吸热能力”的实验装置，使用相同规格的电加热器分别对水和食用油加热，得到温度随时间变化的图象如图所示。下列说法不正确的是（ ）
A．在两个相同的烧杯中应加入质量相同的水和食用油
B．实验中物体吸热的多少是通过水和食用油升高的温度来衡量的
C．图中a对应食用油，b对应水的温度随时间变化的情况
D．如图表明升温较快的是a，吸热能力较强的是b
7．一人驾一小船逆流航行，河水流速为5米/秒，船在静水中速度为10米/秒，在途中掉下一箱可漂浮物品，5分钟后发现，于是掉头回追，回追上这只木箱还需的时间是（ ）
上海市2018届中考物理二模汇编 电学压轴计算(附答案)精品文档
.....
..... 电学压轴计算
宝山嘉定
22．在图13所示的电路中，电源电压恒定不变，R1的阻值为10欧。闭合电键S，电流表的示数为0.4安、电压表的示数为6伏。
⑴求电源电压U。
⑵求电阻R2的阻值。
⑶现用R0替换电阻R1、R2中的一个，使图13中的电压表的示数变为2伏。求电阻R0消耗的电功率P0。
崇明 .....
..... 22．在图13所示的电路中，电源电压为9伏保持不变，电阻R1的阻值为10欧．闭合电键S后，电流表A的示数为0.5安培．
（1）求电阻R1两端的电压U1；
（2）求电阻R2的阻值；
（3）现用电阻R0替换电阻R1、R2中的一个，替换前后，
电源的电功率增加了0.9瓦，求电阻R0的阻值．
奉贤
22. 如图12（a）所示，电源电压为6伏保持不变，电阻R1的阻值为10欧，滑动变阻器标有“50Ω 0.5Α”字样。闭合电键S移动变阻器滑片P，当电压表V的示数如图12（b）所示时，求：
① 流过电阻R1的电流I1。
② 滑动变阻器连入电路的阻值R2。
③ 在移动变阻器滑片P的过程中电压表示数的最大变化量U最大。
.....
.....
22．
（9分） （1）U1= U- U2=6伏-2伏=4伏
I1=U1/R1=4伏/10欧
=0.4安
（2）R2=U2/I2
=2伏/0.4安
=5欧
（3）U最大=U最大-U最小
=5伏-1伏
=4伏 1分
1分
1分
1分
1分
1分
1分
1分
1分
黄浦
21．如图12所示电路，电源电压为12伏且不变，R1的阻值为10欧，滑动变阻器R2上标有“50Ω 1A”字样。闭合电键S后，通过R1的电流为0.2安。
①求R1两端的电压U1。
②求10秒内电流通过R1做的功W1。
③在电路安全工作的情况下，移动变阻器的滑片P到某位置，使R1消耗的功率与R2消耗的功率之比最大，求此时变阻器连入电路的阻值R2。
21.
（9分） ①U1＝R1I＝10欧×0.2安＝2伏
2022年上海中考物理一模试题分类汇编-电学实验-学生版

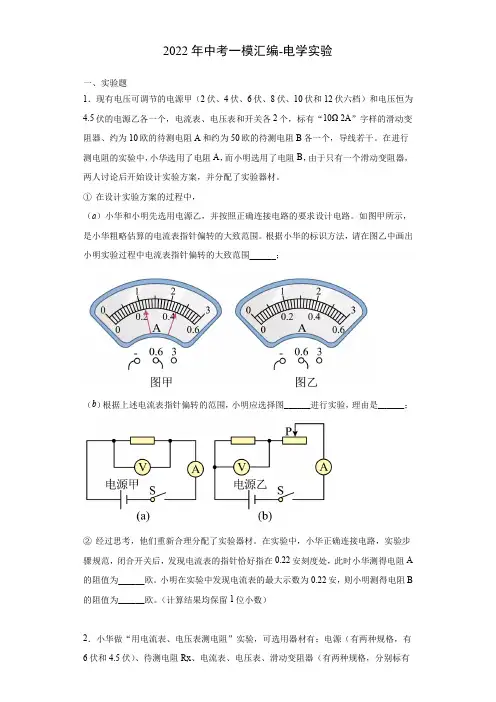

2022年中考一模汇编-电学实验
一、实验题
1．现有电压可调节的电源甲（2伏、4伏、6伏、8伏、10伏和12伏六档）和电压恒为4.5伏的电源乙各一个，电流表、电压表和开关各2个，标有“10Ω 2A”字样的滑动变阻器、约为10欧的待测电阻A和约为50欧的待测电阻B各一个，导线若干。在进行测电阻的实验中，小华选用了电阻A，而小明选用了电阻B，由于只有一个滑动变阻器，两人讨论后开始设计实验方案，并分配了实验器材。
① 在设计实验方案的过程中，
（a）小华和小明先选用电源乙，并按照正确连接电路的要求设计电路。如图甲所示，是小华粗略估算的电流表指针偏转的大致范围。根据小华的标识方法，请在图乙中画出小明实验过程中电流表指针偏转的大致范围______；
（b）根据上述电流表指针偏转的范围，小明应选择图______进行实验，理由是______；
② 经过思考，他们重新合理分配了实验器材。在实验中，小华正确连接电路，实验步骤规范，闭合开关后，发现电流表的指针恰好指在0.22安刻度处，此时小华测得电阻A的阻值为______欧。小明在实验中发现电流表的最大示数为0.22安，则小明测得电阻B的阻值为______欧。（计算结果均保留1位小数）
2．小华做“用电流表、电压表测电阻”实验，可选用器材有：电源（有两种规格，有6伏和4.5伏）、待测电阻Rx、电流表、电压表、滑动变阻器（有两种规格，分别标有“10欧 2安”和“20欧 1安”字样）、开关以及导线若干。他选用实验器材，按照图1所示示电路连接。
①连接的电路如图1所示，图中尚有一根导线未连接，请用笔线代替导线在图中连接。连接后要求：滑片P向右移动，电压表示数变大______（用2B铅笔在答题纸的相应位置连线）。
①当滑片P在滑动变阻器一端时，闭合开关S，电压表和电流表示数如图2所示，滑片P移动到某一位置时，电压表和电流表指针都自原来位置转动了一小格，继续移动滑片P到另一端时，电流表示数为0.3A。
2018年物理上海中考含答案(最新版)(可编辑修改word版)
2018 上海市初中学业统一考试
物理部分
注意：由于官方未公布试卷，本试卷不是官方版本，是根据考生回忆组成的。选择题部分ＡＢＣＤ的排列不一定与原题一致，主要看的是答案。欢迎在本文档下方评论纠正错误。
一、 选择题
1、 人的正常体温是（ ）
A. 33℃ B.35℃ C.37℃ D.39℃
答案：C
2、 原子中带负电的粒子是（ ）
A.质子 B.中子 C.电子 D.原子核
答案：C
3、 乐器中不同琴键体现的是（ ）的差异
A. 响度 B.音调 C.音色 D.频率
答案：Ｂ
4、 光的三原色是（ ）
A.红绿蓝 B.红黄蓝 C.红黄绿 D.红白蓝
答案：Ａ
5、 以下属于连通器的是（ ）
A.体温计 B. C.茶壶 D.抽水机
答案：Ｄ
6、 以下正确的是（考察的是小磁针的 N、S 极，具体图忘了，答案肯定是Ａ）
A. B. C. D.
答案：Ａ
7、 能使杠杆ＯＡ水平平衡的最小的力的方向是（ ）
A.AB B.AC C.AD D. AE
答案：A
8、 两正方体甲、乙放在水平地面上，沿水平方向切去不同的厚度，使剩余的厚度相同。剩余的压力相同。则甲、乙切去的质量△m 甲、△m 乙的密度满足的关系是（ ）
A. ρ甲＞ρ乙，△m 甲＞△m 乙
B. ρ甲＜ρ乙，△m 甲＞△m 乙
C. ρ甲＜ρ乙，△m 甲＜△m 乙
D. ρ甲＞ρ乙，△m 甲＜△m 乙
答案：D
二、 填空题
9、 一节干电池的电压为
，家庭测量消耗电能多少的仪表是 ，远距离输电一般采用 输电的方式（填“高压”或“低压”）
答案：1.5V；电能表；高压
10、 搓手这是通过 的方式改变其内能的。运动员用力打乒乓球，球弹出，这主要
表明力可以改变物体的
；ft顶的气压比ft脚的
（填“高”或“低”）
答案：做功；运动状态；低
11、 电梯减速下降时，以地面为参照物，电梯是 的（选填“运动”或“静止”）；下降过程中，其重力势能 ，其惯性 （均选填“增大”或“减小”）。
上海市2018年中考物理二模汇编 电学压轴计算
1 电学压轴计算
宝山嘉定
22．在图13所示的电路中，电源电压恒定不变，R1的阻值为10欧。闭合电键S，电流表的示数为0.4安、电压表的示数为6伏。
⑴求电源电压U。
⑵求电阻R2的阻值。
⑶现用R0替换电阻R1、R2中的一个，使图13中的电压表的示数变为2伏。求电阻R0消耗的电功率P0。
崇明
22．在图13所示的电路中，电源电压为9伏保持不变，电阻R1的阻值为10欧．闭合电键S后，电流表A的示数为0.5安培．
（1）求电阻R1两端的电压U1；
（2）求电阻R2的阻值；
（3）现用电阻R0替换电阻R1、R2中的一个，替换前后，
电源的电功率增加了0.9瓦，求电阻R0的阻值．
奉贤
22. 如图12（a）所示，电源电压为6伏保持不变，电阻R1的阻值为10欧，滑动变阻器标有“50Ω 0.5Α”字样。闭合电键S移动变阻器滑片P，当电压表V的示数如图12（b）所示时，求：
① 流过电阻R1的电流I1。
② 滑动变阻器连入电路的阻值R2。
③ 在移动变阻器滑片P的过程中电压表示数的最大变化量U最大。
2 欧40R
22．
（9分） （1）U1= U- U2=6伏-2伏=4伏
I1=U1/R1=4伏/10欧
=0.4安
（2）R2=U2/I2
=2伏/0.4安
=5欧
（3）U最大=U最大-U最小
=5伏-1伏
=4伏 1分
1分
1分
1分
1分
1分
1分
1分
1分
黄浦
21．如图12所示电路，电源电压为12伏且不变，R1的阻值为10欧，滑动变阻器R2上标有“50Ω 1A”字样。闭合电键S后，通过R1的电流为0.2安。
①求R1两端的电压U1。
②求10秒内电流通过R1做的功W1。
③在电路安全工作的情况下，移动变阻器的滑片P到某位置，使R1消耗的功率与R2消耗的功率之比最大，求此时变阻器连入电路的阻值R2。
21.
（9分） ①U1＝R1I＝10欧×0.2安＝2伏
②W1＝U1It＝2伏×0.2安×10秒＝4焦
上海市各区2018届中考物理一模试卷按考点分类汇编 故障电路(附答案)
第 1 页 故障电路
宝山：15．在图5所示的电路中，电源电压为U。已知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电流表指针的位置不变（电流值没有超出测量范围）。请根据相关信息写出电流表的示数及相应的故障。_____________________________________
答案：
奉贤：15.在如图6所示的电路中,电源电压U保持不变。
(1)若电路中各元件均完好,当电键S闭合时,示数不变的电表 。
(2)若电路中存在故障且故障只发生在电阻 R1、R2上,当电键S由断开到闭合时,发现所有的电表示数都不变，则一定有故障的元件是
，此元件发生的故障情况是 。
答案：15. V ； A2 ； R1 ； 断路
虹口：14. 在图5所示的电路中，电源电压为U。已知电路中仅有一处故障。且只发生在电阻R、灯L上。电键S闭合前后，电流表指针所在的位置不变。请根据相关信息判断电流表有无示数及对应的故障。_________________________________
第 2 页 答案：14. 若电流表有示数：R断路，若电流表无示数：L断路
金山：16．在图9所示的电路中，电源电压保持不变。当电键S闭合后，小灯不亮，电压表V有示数，已知小灯L、电阻 R 中仅有一个出现了故障。则：
① 电路中的故障可能是 （17） ；
② 为了进一步确定故障，采用以下三种方法进行判断：A. 将电流表串联到电路中，观察电流表的示数；B. 将原有电压表V改接在小灯L两端，观察电压表的示数；C. 用完好的小灯L’替换电阻R，观察电压表的示数。请判断以上三个方案中可行的是 （18） （选填字母“A、B、C”）。
答案：16.（17）L短路或R断路；（18）A、C。
静安：14．在图3所示的电路中，电源电压为U。电路中，电阻R或灯L中的一处发生断路故障。当电键S闭合后，能判断故障所在的是电压表________(16)（选填“V1”或“V2”），请写出该电压表的示数及相对应的故障________(17)。
上海市各区2018届中考物理一模试卷按考点分类汇编 电路计算【含答案】
电路计算
宝山：22．在图10所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。闭合电键S，
两电流表的示数分别为0.9安和0.6安。
⑴ 求电源电压U。
⑵ 求通过电阻R2的电流I2。
⑶ 现用电阻R0替换电阻R1、R2中的一个，替换前后，一个电流表示数变化了0.1安，另一个电流表示数不变。求电阻R0的阻值。
答案：
奉贤：22.在如图12所示的电路中,电源电压为6伏且不变,滑动变阻器R2上标有“50Ω0.5A”字样。闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为4.5伏和0.2安。此时求：
(1)滑动变阻器R2接入电路的阻值；
(2)10秒内通过电阻R1的电荷量Q；
(3)现有规格为“50Ω1A”,“10Ω0.5A”“20Ω1A”三种规格的滑动变阻器,从中选择一个来替换R2,要求：当滑片P在移动过程中,两电表指针分别达到某量程的满刻度且电路能安全工作。
①应选择______规格的滑动变阻器；
②满足上述要求时，滑动变阻器连入电路的阻值范围?
答案：
虹口：21. 在图9所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。闭合电键S，两电流表的示数分别为0.8安和0.6安。
①求电源电压U；
②求电阻R2的阻值；
③现用电阻R0替换电阻R1、R2中的一个，替换前后仅一个电流表的示数变化了0.4安。求电阻R0的阻值.
答案：
金山：24．如图15所示的电路中，电源电压为18伏且保持不变，滑动变阻器R2上标有“50Ω 1A”字样，电阻R1的阻值为10欧。闭合电键S，电流表的示数为0.5安。求：
（1）电阻R1两端的电压。
（2）此时电阻R2消耗的电功率。
（3）移动变阻器滑片，在保证各元件都能正常工作的情况下，使得两电压表的示数之差不超过10伏，求滑动变阻器R2连入电路的取值范围。
答案：
静安：21．在图9所示的电路中，电源电压为6伏，电阻R1的阻值为5欧，滑动变阻器R2上标有“20欧 1安”字样。闭合电键S后，电路中的电流为0.3安。
