最新人教版九年级物理第十七章欧姆定律单元测试试卷(含答案详细解析)
人教版九年级物理第十七章欧姆定律单元测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、物理科技小组的同学按照老师的要求设计了如图所示的电路，电源两端电压保持不变，1R为定值电阻。闭合开关S，当滑动变阻器的滑片向右移动的过程中，下列有关他们对这个电路的分析、判断正确的是（ ）
A．电流表A的示数变大，电压表1V的示数变小
B．电流表A的示数变小，电压表2V的示数变小
C．电压表1V的示数与电流表A的示数的比值变大
D．电压表2V的示数与电流表A的示数的比值变小
2、如下图所示：R1＝10Ω，R2＝5Ω，当S闭合时，电流表A1和A2的示数之比为（ ）
A．1︰2 B．2︰1 C．2︰3 D．3︰2
3、如图所示，电源电压保持不变，当开关S接a时，电流表A2上的示数与A1上的示数之比为5:3，当开关S接b时，电流表A2上的示数与A1上的示数之比为3:2，则电阻R2与R3阻值之比为（ ）
A．3:4 B．4:3 C．9:10 D．5:2
4、灯泡L与定值电阻R的I﹣U图象如图所示。若将L与R串联在6V的电源上，下列说法正确的是（ ）
A．小灯泡的阻值是10Ω
B．电路中的电流是0.6A C．电路总电阻为15Ω
D．若将它们并联2V的电源上，干路的电流是0.4A
5、如图所示是电阻甲和乙的I﹣U图象，下列说法正确的是（ ）
A．电阻乙为定值电阻
B．从图中可以看出电阻甲的电阻，R甲=0.2Ω
C．将电阻甲和乙串联，若电路电流为0.5A时，则电路总电阻为10Ω
D．将电阻甲和乙并联，当电源电压为2.5V时，则电路电阻为5Ω
6、下列说法中正确的是（ ）
A．长导体的电阻一定比短导体的电阻大
B．据欧姆定律的应用，可知R＝UI，所以当电压U为0时，导体的电阻R也为0
C．两灯泡串联时，即使发光时亮度不同，通过它们的电流也是相同的
D．在同一电路中的两个电阻，若用相同的电压表测得它们两端电压相等，则这两个电阻一定是并联的
7、在探究“导体中的电流与电压关系“的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图像，据图像分析，下列判断正确的是（ ） A．甲、乙两元件中的电流与电压都成正比
B．乙元件是一个定值电阻且阻值大小为10Ω
C．若将甲、乙两元件串联起来接到电路中，当通过甲元件的电流为0.2A时，电路中的总电压是2V
D．若甲、乙元件并联后，接到2V的电路中，电路消耗的总功率是1.2W
8、在如图所示电路中，电源电压保持不变闭合开关S电路正常工作。过了一会，两电表示数一个变大，一个变小，则对电路故障的分析正确的是（ ）
A．灯L可能短路 B．灯L可能开路 C．电阻R一定开路 D．电阻R可能短路
9、在图所示的电路中，闭合电键S，电路正常工作。一段时间后灯L熄灭，一个电表的示数变小，另一个电表的示数变大。将两用电器位置互换后再次闭合电键S，两个电表指针均不偏转。若电路中只有一处故障，且只发生在灯L或电阻R上，则（ ）
A．灯L断路 B．灯L短路 C．电阻R断路 D．电阻R短路
10、如图所示，保持电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向左移动，下列说法正确的是（ ）
A．在甲图中，电压表V示数不变，电流表1A、2A示数均变大
B．在甲图中，电流表1A示数变小，电压表V、电流表2A示数均不变
C．在乙图中，电压表1V示数不变，电流表A、电压表2V示数均变小
D．在乙图中，电压表2V示数变大，电流表A示数变小
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、如图所示电路中，电源电压为10V保持不变，灯泡电阻不变、R1、R2均为定值电阻。只闭合S2，电压表V1、V2的示数分别为4V和9V；当只闭合S1、S3时，电压表V1的示数为______V，电压表V2的示数为______V；当只闭合S1、S2时，电压表V1的示数为______V，电压表V2的示数为______V。（串联电路中，导体两端的电压与导体的阻值成正比。计算结果小数点后保留1位）
2、两个电阻A和B中的电流与其两端电压的关系如图所示，由图可知电阻B的阻值是______Ω；将A和B串联后接在由2节干电池串联组成的电源两端，则电源电压是______V，电路接通后通过A和B的电流是______A
3、如图所示，是小明同学运用电学知识设计的身高测量仪，电源电压不变，R0是定值电阻，电阻R接入电路的阻值与接入电路的长度成正比，金属杆cd和MP（P是滑片）电路接触良好，杆cd和MP的电阻不计，当被测者身高增加时，电压表的示数___________（选填“变小”或“不变”）。
4、在某一温度下，两电路元件A和B中的电流与其两端电压的关系如图所示。则由图可知，元件A的电阻为_______Ω；将A和B并联后接在电压为2.0V的电源两端，则通过A和B的总电流是_______A。
5、某定值电阻，它两端的电压为3V时，测得通过它的电流为100mA，试求：
（1）定值电阻的阻值为多少？
（2）如果该电阻两端的电压为15V，通过它的电流为多少？ 三、计算题（5小题，每小题10分，共计50分）
1、有一种亮度可以调节的小台灯。其电路如图甲所示，电源电压为24V，当灯泡L两端的电压为24V时，灯泡正常发光。通过灯泡L的电流跟其两端电压的关系如图乙所示。
（1）当灯泡正常发光时，灯丝的电阻为多少？
（2）调节滑动变阻器R，使灯泡的实际电流为0.2A，灯泡两端的电压是多少？
（3）在（2）中，滑动变阻器R连入电路的阻值是多少？
2、小强同学使用“伏安法”测量电阻R1两端的电压是4V，通过它的电流是0.4A。
（1）根据信息，算出R1的电阻值；
（2）如图，将R1和R2连接在电源两端电压U为9V的电路中。闭合开关S后，电流表A的示数为1.2A。求：
①电流表A1的示数I1；
②电阻R2的阻值。
3、如图所示：电源电压保持不变，R1＝30Ω，R2＝15Ω。当开关S1、S2都断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为1A。（说明：计算结果若有除不尽的数值，请保留一位小数）求：
（1）电源电压；
（2）R3的阻值。
4、如图所示，电源电压恒为6V：
（1）当S1、S2闭合，S3断开时，电流表示数为0.5A，则R1的电阻值为多少？
（2）当S1、S3断开，S2闭合时，电压表示数为4V，则R2的阻值为多少？
（3）如果电路中只闭合S3，电流表的示数为多少？
5、如图所示的电路，电源电压为6伏，电阻R1的阻值为10欧。闭合开关S，电压表的示数为2伏。求
（1）电流表的示数I1；
（2）电阻R2的阻值。
---------参考答案-----------
一、单选题
1、D
【解析】
【详解】
两个电阻串联，V2测量滑动变阻器R2的电压，V1测量R1的电压；
A．当闭合开关S，当滑动变阻器的滑片向右移动的过程中，滑动变阻器的阻值变小，总电阻变小，电源电压不变，故电流变大，而电阻R1是定值，根据UIR可知，定值电阻两端的电压变大，V1的示数变大，故A错误；
B．电流变大，根据串联分压，滑动变阻器的阻值变小，故电压表V2的示数变小，故B错误；
C．电压表1V的示数与电流表A的示数之比即为1R，比值是一个定值，故C错误；
D． 电压表V2的示数与电流表A的示数之比为滑动变阻器R2的阻值，滑片向右滑动，滑动变阻器的阻值变小，故电压表V2的示数与电流表A的示数的比值变小，故D正确。
故选D。
2、C
【解析】
【详解】
闭合开关S后，因为R1、R2并联，所以R1、R2两端电压相等，即
2IUUU 电流表A1测量通过R2的电流，电流表A2测量干路电流。根据欧姆定律可知通过R1和R2的电流之比为
11221251102UIRRUIRR
即
212II
由图知
A12II
A212=III
电流表A1和A2的示数之比为
A121A212112223IIIIIIII
故ABD不符合题意，C符合题意。
故选C。
3、A
【解析】
【详解】
由电路图可知，当开关S接a时R1与R2并联，当开关S接b时R1与R3并联，电流表A1测R1支路的电流，A2测干路电流；因为并联电路独立工作、互不影响，开关S接a时或开关S接b时，通过R1的电流不变，并联电路中干路电流等于各支路电流之和，所以
1232II，1321II
解得
2343II 由于并联电路中各支路两端的电压相等，所以根据欧姆定律可得
32232334UIRIURII
故A符合题意，BCD不符合题意。
故选A。
4、C
【解析】
【详解】
AB．若将L与R串联在6V的电源上，因串联电路中各处的电流相等，且电源的电压等于各分电压之和，所以，由图象可知，当电路中的电流为0.4A时，电阻R两端的电压为4V，灯泡两端的电压为2V，符合题意，则由UIR可得灯泡的电阻为
LL2V=5Ω0.4AURI＝
故AB错误；
C．电阻R的阻值为
R4V=10Ω0.4AURI＝
则总电阻为
L5Ω+10Ω15ΩRRR总＝＝＝
故C正确；
D．若将它们并联2V的电源上，由图象可知，通过灯泡和电阻的电流分别为0.4A、0.2A，则干路电流为
=0.4A+0.2A0.6ARIIIL＝+＝
故D错误。

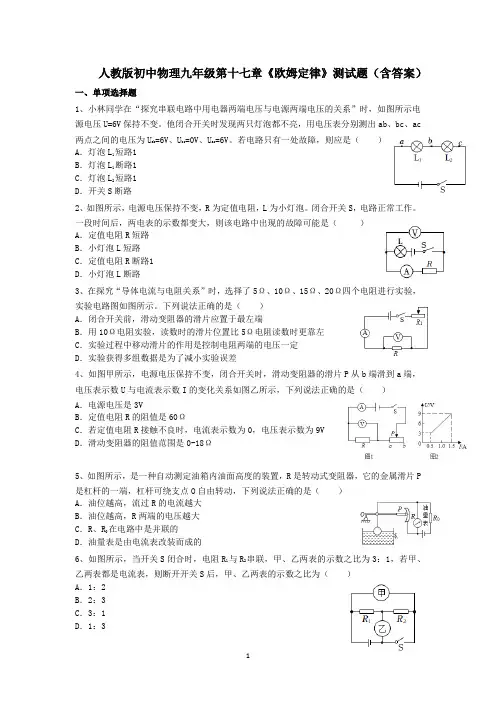

人教版初中物理九年级第十七章《欧姆定律》测试题(含答案)
1 人教版初中物理九年级第十七章《欧姆定律》测试题（含答案）
一、单项选择题
1、小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V保持不变。他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac两点之间的电压为Uab=6V、Ubc=0V、Uac=6V。若电路只有一处故障，则应是（ ）
A．灯泡L1短路1
B．灯泡L1断路1
C．灯泡L2短路1
D．开关S断路
2、如图所示，电源电压保持不变，R为定值电阻，L为小灯泡。闭合开关S，电路正常工作。一段时间后，两电表的示数都变大，则该电路中出现的故障可能是（ ）
A．定值电阻R短路
B．小灯泡L短路
C．定值电阻R断路1
D．小灯泡L断路
3、在探究“导体电流与电阻关系”时，选择了5Ω、10Ω、15Ω、20Ω四个电阻进行实验，实验电路图如图所示。下列说法正确的是（ ）
A．闭合开关前，滑动变阻器的滑片应置于最左端
B．用10Ω电阻实验，读数时的滑片位置比5Ω电阻读数时更靠左
C．实验过程中移动滑片的作用是控制电阻两端的电压一定
D．实验获得多组数据是为了减小实验误差
4、如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法正确的是（ ）
A．电源电压是3V
B．定值电阻R的阻值是60Ω
C．若定值电阻R接触不良时，电流表示数为0，电压表示数为9V
D．滑动变阻器的阻值范围是0-18Ω
5、如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，杠杆可绕支点O自由转动，下列说法正确的是（ ）
A．油位越高，流过R的电流越大
B．油位越高，R两端的电压越大
C．R、R0在电路中是并联的
D．油量表是由电流表改装而成的
6、如图所示，当开关S闭合时，电阻R1与R2串联，甲、乙两表的示数之比为3：1，若甲、乙两表都是电流表，则断开开关S后，甲、乙两表的示数之比为（ ）
人教版九年级物理全一册第十七章 欧姆定律 单元综合测试(含答案)
试卷第1页，共9页 第十七章 欧姆定律 单元综合测试
一、选择题（本大题共14小题）
1．如图所示，电源电压不变，闭合开关S，当滑动变阻器R2的滑片由最右端向中点滑动过程中，下列说法正确的是（ ）
A．电压表示数不变，电流表A1示数不变
B．电压表示数变大，电流表A2示数变大
C．电压表示数不变，两个电流表示数的差不变
D．电压表示数变小，电压表与电流表A2示数的比值不变
2．如图所示，当体检者站在台面上时，测量仪能自动显示身高和体重。在综合实践活动中，老师要求学生设计此模拟电路，用两电表分别显示身高和体重，且两电表示数随身高、体重增加而变大，下列是学生设计的电路图，其中压敏电阻R的阻值随压力增大而减小，则能满足要求的电路是（ ）
A． B．
C． D． 试卷第2页，共9页 3．图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，则电路中（ ）
A．R和R0 的连接方式是并联 B．油量表是由电流表改装而成的
C．油面上升时，通过R0 的电流减小 D．油面上升时，油量表的示数减小
4．伏安法测电阻实验中，电路连接如图所示，两表的读数分别为10V和0.1A，电流表的内阻为0.2Ω，那么有关待测电阻Rx的说法中，正确的是（ ）
A．Rx的真实值为100Ω
B．Rx的测量值偏小
C．要使Rx的测量值更接近真实值可减小电流表的阻值
D．电压表的示数等于Rx两端的电压
5．如图是某款电子测温仪和它内部的原理图，其中电源电压保特不变，R是热敏电阻，其阻值大小会随温度变化，定值电阻R0为保护电阻；使用时，当被测温者体温较高时，显示仪的示数也会变大。关于此测温仪下列分析正确的是（ ）
A．显示仪是由电流表改装成的
B．热敏电阻R随着温度的升高阻值增大
C．只提高R0阻值，测相同温度，显示仪示数变大
D．只提高电源电压，测相同温度，显示仪示数变小

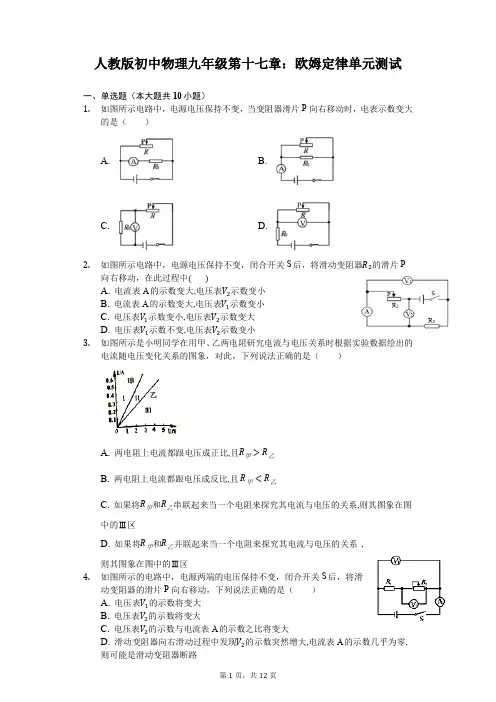

人教版初中物理九年级第十七章：欧姆定律单元测试(含解析)
第1页，共12页
人教版初中物理九年级第十七章：欧姆定律单元测试
一、单选题（本大题共10小题）
1. 如图所示电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（ ）
A. B.
C. D.
2. 如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器 的滑片P向右移动，在此过程中
A. 电流表A的示数变大,电压表 示数变小
B. 电流表A的示数变大,电压表 示数变小
C. 电压表 示数变小,电压表 示数变大
D. 电压表 示数不变,电压表 示数变小
3. 如图所示是小明同学在用甲、乙两电阻研究电流与电压关系时根据实验数据绘出的电流随电压变化关系的图象，对此，下列说法正确的是（ ）
A. 两电阻上电流都跟电压成正比,且 甲 乙
B. 两电阻上电流都跟电压成反比,且 甲 乙
C. 如果将 甲和 乙串联起来当一个电阻来探究其电流与电压的关系,则其图象在图中的Ⅲ区
D. 如果将 甲和 乙并联起来当一个电阻来探究其电流与电压的关系 ,则其图象在图中的Ⅲ区
4. 如图所示的电路中，电源两端的电压保持不变，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法正确的是（ ）
A. 电压表 的示数将变大
B. 电压表 的示数将变大
C. 电压表 的示数与电流表A的示数之比将变大
D. 滑动变阻器向右滑动过程中发现 的示数突然增大,电流表A的示数几乎为零,则可能是滑动变阻器断路 第2页，共12页 5. 在如图所示的电路中,闭合开关S后,灯泡 和 都不亮。用一段导线的两端接触a、b两点时,两灯都不亮；接触b、c两点时,两灯都不亮；接触c、d两点时,两灯都亮。由此可判断( )
A. 开关S断路 B. 灯 断路 C. 灯 短路 D. 灯 断路
6. 在探究一个用电器中电流随电压变化关系时，小明连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动电阻器，电流表、电压表示数都不变化，小明连接的电路有不妥之处，改正的方法是（ ）
人教版初中物理九年级第十七章《欧姆定律》测试题(含答案) 2
1 人教版初中物理九年级第十七章《欧姆定律》测试题（含答案）
姓名： 班级： 得分：
一、单项选择题（每小题2分，共26分）
1、在探究“电流与电压、电流与电阻的关系”的两个实验中，有关对应实验中滑动变阻器的作用和操作说法错误的是（ ）
A．两个实验中，滑动变阻器都可以起到保护电路的作用
B．在探究电流与电压的关系时，滑动变阻器的主要作用是改变电阻两端的电压
C．在探究电流与电阻的关系时，滑动变阻器的主要作用是控制电阻两端的电压不变
D．在探究电流与电阻的关系时，要控制电阻不变
2、某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx得到如图乙所示的图象。以下有关叙述正确的是（ ）
A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持2V不变
C．将R从10Ω换成15Ω后，应将滑片P向左移
D．滑动变阻器阻值变化范围为1～5Ω
3、阳阳用如图所示的电路模拟电路故障，闭合开关后，电路各元件都正常。下列说法正确的是（ ）
A．将一根导线两端接在ab接线柱，模拟的是灯泡短路
B．拆下c接线柱上的导线，模拟的是电压表断路
C．模拟灯泡断路时，看到电流表无示数，电压表有示数
D．模拟滑动变阻器短路时，看到电流表和电压表都无示数
4、在图所示的电路中，电源电压保持不变。开关S由断开到闭合，观察到电路中两电表指针位置均不变。若电路中只有一处故障且只发生在电阻R1或R2处，下列说法中（ ）
①电路中的故障可能是R1断路 ②电路中的故障可能是R2断路 ③电路中的故障可能是R2短路 ④若用一个完好的电阻R0替换电阻R1， 闭合开关S后，V变小，A变大则R1断路
A．只有③④正确1B．只有①②④正确
C．只有①②正确1D．只有①③④正确
5、如右图所示，R1=10Ω，电流表A1示数为0.5A，电源电压为10V不变。下列叙述正确的是（ ）
人教版九年级全册《第十七章 欧姆定律》物理单元测试卷及答案详解
第1页（共25页）人教版九年级全册《第17章欧姆定律》单元测试卷（1）
一、选择题
1．（3分）根据欧姆定律可以导出R
＝，关于这个导出公式，下列说法正确的是（）
A．导体电阻的大小跟导体两端的电压成正比
B．导体电阻的大小跟导体中的电流成反比
C．导体电阻的大小跟导体两端的电压和通过导体的电流无关
D．当导体两端的电压为0时，导体的电阻也为0
2．（3分）某同学将一个1Ω的电阻和一个2019Ω的电阻并联后，并联后的总电阻接近于下
列哪个阻值（）
A．1ΩB．2019ΩC．2020ΩD．208Ω
3．（3分）两个导体串联后的总电阻大于其中任何一个导体的电阻，因为导体串联相当于
（）
A．减小了导体长度B．减小了导体横截面积
C．增大了导体长度D．增大了导体横截面积
4．（3分）如图是小明探究“电流一定时，电压与电阻关系”的实验电路图．已知电源电压
U＝15V，滑动变阻器上标有“20Ω3A”（实际最大阻值略小于20Ω），实验中所用的四个
定值电阻分别为5Ω，10Ω，15Ω，20Ω．为了使这四个电阻都能为实验所用，电路中电流
表选择的量程和应控制的电流最合理的是（）
A．0～0.6A0.5AB．0～3A0.8A
C．0～3A0.7AD．0～3A0.75A
5．（3分）某同学用两节干电池串联起来作电源，做伏安法测电阻的实验，因不慎将电流表
和电压表相互接错了，如图所示，则开关闭合后，各仪表将（）第2页（共25页）A．电流表、电压表均被烧坯
B．电流表、电压表不会被烧坏
C．只有电流表被烧坏
D．只有电压表被烧坏
6．（3分）在用伏安法测未知电阻R
x时（电源电压未知），如果缺少电流表或电压表，可以
通过增加一个已知阻值的定值电阻R
1和开关来解决，下面的四种方案中不可行的是
（）
A
．
B
．
C
．
D
．
7．（3分）如图所示，电源电压保持不变，开关S闭合后，灯L
1和L
2都正常发光，甲、乙
两个电表示数之比为4：3．此时灯L
1和L
2的电阻之比为（）第3页（共25
页）A．3：1B．1：3C．3：4D．4：3
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷-带答案
第 1 页 共 9 页 人教版九年级物理全一册《第十七章欧姆定律》单元测试卷-带答案
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．如图甲为小明设计的身高体重测量仪，当体验者站到台面上，能自动显示身高和体重，电路如图乙所示，电源电压保持不变，1R为压敏电阻，其阻值随压力F变化的关系如图丙所示，2R为均匀电阻丝，滑片P随身高的增加而上滑，当开关S闭合后，则下列图像中电压表、电流表示数分别随身高、体重的变化关系正确的是（ ）
A．①① B．①① C．①① D．①①
2．如图所示是酒精浓度检测仪及其原理图，它实际上是由一节干电池（电压不变）、一个气敏电阻R2（酒精浓度越小，R2阻值越大）与定值电阻R1及一个电压表组成。驾驶员呼出的酒精气体浓度越大，则（ ）
A．气敏电阻R2的阻值越大，电压表的示数越大
B．通过电阻R2的电流越小，电压表的示数越大
C．通过电阻R1的电流越大，电压表的示数越大
D．气敏电阻R2的阻值越小，电压表的示数越小
3．如图所示电路，闭合开关S后，若甲、乙两表是电压表，示数之比是3①2，若将甲、乙两表都替换为电流表，并断开开关S，则甲、乙两表的示数之比为（ ） 第 2 页 共 9 页 A．3①1 B．1①1 C．1①3 D．3①2
4．某同学利用如图所甲示的电路测量小灯泡的电阻。已知电源电压恒为4.5V不变，小灯泡标有“2.5V”字样，他记录的实验数据如乙所示。关于该同学的实验，下列说法不合理的是（ ）
电压/V 0.5 1.0 1.5 2.0 2.5 3.0
电流/A 0.10 0.16 0.20 0.23 0.25 0.27
电阻/Ω 5.0 6.3 7.5 8.7 10.0 11.1
平均电阻/Ω 8.1
A．电路图中a是电流表，b是电压表
B．小灯泡正常发光时的电阻是8.1Ω
九年级物理全册第十七章《欧姆定律》测试题(含解析)(新版)新人教版
九年级物理全册第十七章《欧姆定律》测试题(含解析)(新版)新人教版 1 / 15
第十七章《欧姆定律》单元测试题
一、单项选择题 ( 共 15 小题 )
1. 串通电路随着用电器的个数增加，其总电阻 ( )
A．变大
B．变小
C．不变
D．无法判断
2. 阻值相等的两电阻 R串通时总电阻为 40 Ω ，则它们并联时的等效电阻为 ( )
A．20 Ω
B．80 Ω
C．10 Ω
D．30 Ω
3. 把一根阻值为 24 Ω 的粗细平均的电阻丝变成一个圆环，并以以下列图的方式从 A、 B 两点接入
电路，则该圆环在电路中的电阻为 ( )
A． 4.5 Ω
B．6 Ω
C．10 Ω
D．20 Ω
4. 依照欧姆定律，以下说法中正确的选项是 ( )
A．经过导体的电流越大，这段导体的电阻就越小
B．导体两端的电压越大，这段导体的电阻就越大
C．经过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比
D．导体两端的电压为零时，电阻值也为零
5. 图中，能正确描述电阻一准时，电流随电压变化的图象是 ( )
A． 九年级物理全册第十七章《欧姆定律》测试题(含解析)(新版)新人教版 2 / 15
B．
C．
D．
6. 关于导体中的电流与导体两端的电压的关系，以下表达正确的选项是 ( )
A．在导体电阻不变的情况下，导体中的电流与导体两端的电压成正比
B．在导体电阻不变的情况下，导体两端的电压与导体中的电流成正比
C．导体中的电流越大，其电压越大
D．导体中的电流越小，其电压越小
7. 一个定值电阻两端电压由 2 V 增大到 4 V 时，经过该电阻的电流增加了 0.1 A ，若将该电阻接到
10 V 电源上，则经过它的电流是 ( )
A． 0.3 A
B． 0.4 A
C． 0.6 A
D． 0.5 A
8. 以下列图的电路，
R1＝ 4
Ω ，R2＝ 6
人教版-物理-九年级全一册第十七章欧姆定律单元测试题及答案解析
人教版《第七章 欧姆定律》单元测试题及答案解析
一、填空题(每空2分，共18分)
1.人体是导体。下表是通过人体的电流值和相应的人体反应：
电流(毫安)
10 30
lOO
人体反应 触电感觉，
人可挣脱 感到剧痛，
神经麻木 短时间内使
人心跳停止
皮肤干燥的人两手问的电阻约为1×105欧，当皮肤潮湿时，电阻可能降到1.5×103欧，则皮肤潮湿时，只要在两手间加 电压就可能会使人有触电感觉。
2.兰兰设计了一种测定风力的装置，其原理如图7-7所示，金属迎风板与绝缘轻弹簧的一端N相接，一起套在有一定电阻的光滑金属杆上。电路中左端导线与金属杆的M端相连，右端导线接在迎风板的N点，并可随迎风板在金属杆上滑动，导线与金属杆接触良好。电源两端电压不变，闭合开关，当风力增大时，电压表的示数将________。
3. 如图所示电路，电源电压为6V。若在甲、乙两处分别接入电压表，闭合开关，甲、乙两表读数之比为1：2；若断开开关，在甲、乙两处分别接入电流表，乙处电流表读数为0.6A。求R1的阻值为___________。
4.如图所示，电源电压保持不变。当开关S1 合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为O.8A。则电阻R1与R2的比值为________
5．如图所示，已知灯L1电阻是灯L2电阻的2倍，闭合开关S后，A表示数为0.4A，V表示数为6V，则灯L1的电阻是__________Ω，L2两端电压是________V。当S断开时，V表的示数为__________V，L2中的电流为_________A。
6．在相距30km的甲、乙两地之间有两条输电线，已知输电线每米长的电阻为0.01Ω。现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行测量。当电压表的示数为1.5V时，电流表的示数为30mA，则可确定出短、路位置离甲地______m远.
人教版初中物理九年级第十七章《欧姆定律》单元检测题(解析版)
人教版初中物理九年级第十七章《欧姆定律》单元检测题（解析版）
第 2 页 第十七章《欧姆定律》单元检测题
一、单选题(每小题只有一个正确答案)
1.在“伏安法测电阻”的实验中，关于滑动变阻器作用的下列说法中正确的是( )
A． 控制电源的电压，以免损坏电压表
B． 改变电阻两端的电压和电路中的电流，实现多次测量
C． 使电压表和电流表的读数更加准确
D． 只能使电阻两端的电压升高，电阻中的电流变大
2.下面四组电阻分别并联以后总电阻最小的是( )
A．R1＝10 Ω R2＝100 Ω
B．R1＝4 Ω R2＝40 Ω
C．R1＝20 Ω R2＝30 Ω
D．R1＝12 Ω R2＝60 Ω
3.小明、小强在“用电压表和电流表测导体电阻”的实验中为了记录实验数据和计算结果，分别设计了下
第 3 页
第 4 页
A．
B．
C．
D．
6.小明设计了如图所示的压力测量仪，测量仪可以反映弹簧上方金属片受到压力的大小．其中R是滑动变阻器，R0是定值电阻，电源电压恒定不变，压力表实际上是一个电压表．当金属片受到的压力增大时，变阻器的阻值和压力表示数变化情况正确的是( )
A． 变阻器的阻值增大，压力表示数增大
B． 变阻器的阻值减小，压力表示数减小
C． 变阻器的阻值增大，压力表示数减小
第 5 页 D． 变阻器的阻值减小，压力表示数增大
7.在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的试验数据绘制出如图所示的U－I关系图象，从图中可以看出R1与R2的大小关系是( )
A．R1＞R2 B．R1＝R2 C．R1＜R2 D． 无法确定
8.把一根阻值为24 Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为( )
九年级物理第十七章《欧姆定律》测试卷-人教版(含答案)
九年级物理第十七章《欧姆定律》测试卷-人教版（含答案）
一、选择题（本大题共12小题）
1．在图所示的电路中，闭合电键1S，同时断开电键2S，灯泡1L和2L均不亮，电压表有示数，电流表的示数为零.此时，闭合电键2S，灯泡的亮暗和二个电表的示数没有任何变化.电路故障可能是
A．1L断路 B．2L断路 C．1L短路 D．2L短路
2．如图所示是小灯泡的电流与其两端电压的关系图象，下列说法正确的是( )
A．小灯泡的电阻不变，阻值为7.2Ω
B．小灯泡的电流随其两端电压的增大而增加得越来越快
C．小灯泡的电阻与其两端电压有关，随电压的增大而减小
D．小灯泡的实际功率与其两端电压有关，随电压的增大而增大
3．在探究“电流与电阻关系”实验中，某同学根据实验数据作出如图所示的图象，下列说法正确的是( )
A．导体中的电流与导体的电阻成正比
B．电源至少选用两节新干电池
C．换用2Ω电阻做实验时，需要更换电压表量程
D．多次实验是为了求平均值，以减小实验误差
4．下列说法中，错误的是（ ）
A．对于同一段导体，其两端的电压越大，通过它的电流也越大．
B．当电阻一定时，通过导体的电流与导体两端的电压成正比．
C．当电压一定时，通过导体的电流与导体的电阻成反比．
D．对于同一段导体，通过它的电流增大，导体的电阻减小．
5．下列表述中，对欧姆定律表达式UIR，理解正确的是（ ）
A．两端电压大的导体，通过的它的电流也一定大．
B．导体的电阻越大，通过它的电流一定越小．
C．通过导体的电流与导体的电阻成反比．
D．对于同一段导体，通过它的电流与加在它两端的电压成正比．
6．实验室有甲、乙两只灯泡，甲标有“20V 1.0A”字样，乙标有“10V 0.5A”字样.现把它们并联起来，则该并联电路两端允许加的最大电流为（不考虑温度对灯泡电阻的影响）（ ）
A．1.0A B．1.5A C．0.5A D．2.0A
