各种检验测试仪器使用说明一、电子万用表电子万用表是一种常见的电子测量仪器，用于测量电流、电压、电阻等电学量。
使用电子万用表时需要注意以下几点：1.准备工作将电子万用表开关置于关断位置，进行以下准备工作：（1）检查电子万用表的电池是否电量充足，如电池电量不足，需更换电池；（2）将旋钮调整至适当的量程，一般建议选择比待测电量稍大的量程；（3）根据需要选择合适的测量插口和测试针头。
2.测量电压（1）将红表笔插入表的VΩmA插头口，黑表笔插入CΩ插头口；（2）打开要测量的电路电源，将电路电源的正极与电子万用表红表笔相连，负极与黑表笔相连；（3）将电子万用表选择旋钮拨到电压测量档位，根据需要选择直流电压范围或交流电压范围；（4）读取电压值，并注意量程是否适当。
3.测量电流（1）将红表笔插入表的VΩmA插头口，黑表笔插入CΩ插头口；（2）断开电路中的一段，将电子万用表串联在其中；（3）将电子万用表选择旋钮拨到电流测量档位，根据需要选择直流电流范围或交流电流范围；（4）将电子万用表串联在断开的电路中，注意红表笔连接正极，黑表笔连接负极；（5）闭合电路，读取显示屏上的电流值，并注意量程是否适当。
4.测量电阻（1）将红表笔和黑表笔分别插入表的VΩmA插头口；（2）将旋钮拨到电阻测量位置，选择适当的量程；（3）将被测电阻的两端分别与红表笔和黑表笔相连接；（4）查看显示屏上的电阻值，并注意量程是否适当。
二、矢量网络分析仪矢量网络分析仪是一种广泛应用于射频和微波领域的测试仪器，用于测量信号的频率响应和传输性能。
使用矢量网络分析仪时需要注意以下几点：1.准备工作（1）检查矢量网络分析仪的电源是否正常，确保连接正确；（2）将所需测试器件与矢量网络分析仪相连，可使用同轴电缆等方式连接，确保连接牢固可靠；（3）打开矢量网络分析仪的电源，并进行相应的仪器初始化。
2.设置测试参数（1）选择合适的测试频率范围和步进值，根据测试要求进行设置；（2）根据需要选择测试的S参数，如S11、S21等；（3）设置功率级别，保证测试结果准确可靠。
测试仪的使用方法
测试仪的使用方法
一、前言
测试仪是一种广泛应用于各种领域的仪器设备，其作用是对待测对象进行各种测试，以得到相应的数据和结果。
本文将介绍测试仪的使用方法，包括准备工作、使用步骤、注意事项等方面。
二、准备工作
1. 确认测试仪的型号和规格，并查看说明书。
2. 检查测试仪的电源是否正常，如有问题需要及时处理。
3. 准备好待测对象，并将其放置在合适的位置。
4. 确认所需的测试参数和范围，以便进行正确的设置。
三、使用步骤
1. 打开测试仪电源，并按照说明书操作进行初始化设置。
2. 根据待测对象和所需参数设置测试仪。
3. 将待测对象与测试仪连接，确保连接牢固可靠。
4. 启动测试程序，并等待测试结果显示。
5. 根据需要记录或保存测试结果。
四、注意事项
1. 在使用过程中要注意安全，避免电击或其他危险情况发生。
2. 在进行高压或高电流等特殊测试时要格外小心，遵循相关操作规程。
3. 在进行长时间连续运行时要注意散热和保养维护。
4. 在使用过程中如发现异常情况要及时停机检查，避免损坏测试仪或
待测对象。
5. 在进行数据处理和分析时要注意准确性和可靠性，避免误判或错误
结论。
五、总结
测试仪是一种重要的测量工具，其正确使用可以提高工作效率和精度。
在使用过程中要注意安全和维护保养，以保证测试仪的长期稳定运行。
同时也要注意数据处理和分析的准确性和可靠性，以得出正确的结论。

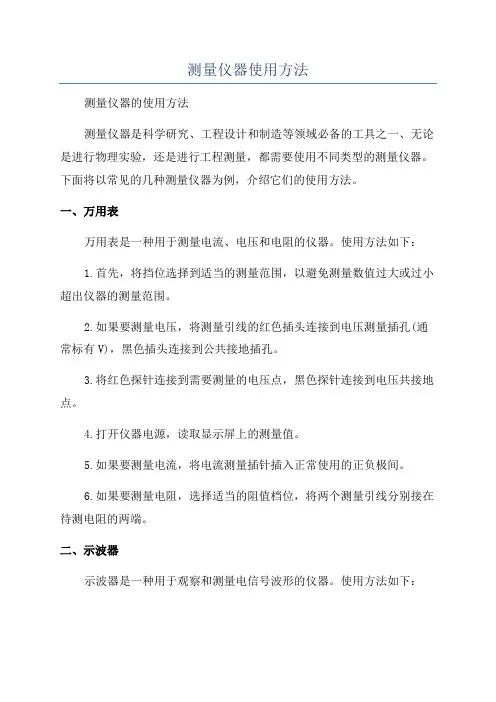

测量仪器使用方法
测量仪器使用方法测量仪器的使用方法测量仪器是科学研究、工程设计和制造等领域必备的工具之一、无论是进行物理实验，还是进行工程测量，都需要使用不同类型的测量仪器。
下面将以常见的几种测量仪器为例，介绍它们的使用方法。
一、万用表万用表是一种用于测量电流、电压和电阻的仪器。
使用方法如下：1.首先，将挡位选择到适当的测量范围，以避免测量数值过大或过小超出仪器的测量范围。
2.如果要测量电压，将测量引线的红色插头连接到电压测量插孔(通常标有V)，黑色插头连接到公共接地插孔。
3.将红色探针连接到需要测量的电压点，黑色探针连接到电压共接地点。
4.打开仪器电源，读取显示屏上的测量值。
5.如果要测量电流，将电流测量插针插入正常使用的正负极间。
6.如果要测量电阻，选择适当的阻值档位，将两个测量引线分别接在待测电阻的两端。
二、示波器示波器是一种用于观察和测量电信号波形的仪器。
使用方法如下：1.首先，将示波器和待测电路正确接入。
通过选择适当的微调和电压调节旋钮，调整示波器的波形显示。
2.打开示波器的电源开关，调节时间控制旋钮，使波形出现在屏幕上。
3.通过调节水平控制旋钮改变波形的水平位置。
4.通过调节垂直和亮度控制旋钮，使波形变得清晰可见。
5.如果需要测量波形的幅度、频率等参数，可以通过示波器的测量功能进行测量。
三、光度计光度计是一种用于测量光的亮度、光强和透射率等参数的仪器。
使用方法如下：1.首先，打开仪器电源，将一块参照样品放入装置中，设定为0测量值。
2.按照仪器的使用说明调整参数，如测量波长、测量范围等。
3.将待测样品放入仪器中，读取仪器上显示的测量值。
4.如果需要进行多次测量，注意先放入参照样品，再放入待测样品，以确保准确性。
四、热量计热量计是一种用于测量物质的热量传递和热容量的仪器。
使用方法如下：1.首先，根据待测物质的特性选择适当的热量计，并校准仪器。
2.将待测物质放入热量计中，并将热量计与外部热源以及冷水源连接。
测量仪器的使用方法
测量仪器的使用方法
测量仪器的使用方法如下：
1. 安装仪器：首先，根据仪器的说明书，将仪器所需的部件正确安装在指定的位置上。
确保仪器放置稳定，并接好相应的电源线。
2. 连接样品或被测物：根据需要，将样品或被测物正确放置在仪器所提供的样品槽或测量台上。
注意保持样品的稳定，并避免其他物质的干扰。
3. 设置参数：根据仪器的要求和实际需要，设置相关的测量参数。
这包括测量范围、采样频率、测量时间等。
根据具体仪器的操作面板或界面，进行相应的调整。
4. 开始测量：确认参数设置正确后，按下仪器上的开始测量按钮或触发测量的命令。
仪器将开始自动测量，并根据设定的参数记录相应的数据。
5. 结束测量：测量完成后，根据需要，保存测量数据或结果。
根据仪器的操作指南，正确停止测量，并关闭仪器的电源。
6. 数据处理和分析：将测量得到的数据导入到相应的软件或工具中，进行进一步的数据处理和分析。
根据需要，制作图表或报告，以便有效地呈现结果。
7. 仪器维护：使用完毕后，根据仪器的维护手册，正确清洁和
保养仪器。
定期进行校准和质量控制，以确保仪器的准确性和可靠性。
需要注意的是，不同的测量仪器具有不同的操作方法和使用要求，因此在使用前应仔细阅读仪器的说明书和操作指南，并按照相关要求进行操作。
测量仪器的使用方法
测量仪器的使用方法测量仪器是科学实验、工程技术和生产制造中必不可少的工具，它能够准确地获取各种物理量的数值，为科研和生产提供了重要的数据支持。
然而，要正确使用测量仪器并获得准确的测量结果并不是一件容易的事情，需要我们掌握一定的技巧和方法。
本文将介绍测量仪器的使用方法，希望能够帮助大家正确、高效地使用测量仪器。
首先，使用测量仪器前，我们需要仔细阅读仪器的使用说明书。
不同的测量仪器有不同的使用方法和注意事项，只有了解了这些内容，我们才能正确地操作测量仪器。
在阅读说明书的过程中，我们还要特别关注仪器的安全使用方法，确保自己和他人的安全。
其次，正确连接测量仪器也是非常重要的。
在连接测量仪器时，我们需要根据仪器的接口类型和连接方式来进行操作，确保连接牢靠、正确。
同时，在连接过程中，我们还要注意防止导线短路、接触不良等情况的发生，以免影响测量结果的准确性。
在进行测量之前，我们还需要对测量仪器进行校准。
仪器的校准是保证测量结果准确性的重要环节，只有经过严格的校准，我们才能获得可靠的测量数据。
在校准过程中，我们需要使用标准物体或已知数值进行比对，确保测量仪器的准确性。
在实际测量过程中，我们需要注意以下几点，首先，要保持测量仪器的稳定。
在测量过程中，我们要尽量避免移动测量仪器，以免影响测量结果的准确性。
其次，要注意测量环境的影响。
有些测量仪器对环境温度、湿度、光照等因素比较敏感，我们需要在适宜的环境条件下进行测量。
最后，要注意测量数据的记录和保存。
在测量过程中，我们要及时记录测量数据，并妥善保存，以备后续分析和使用。
在使用测量仪器的过程中，我们还需要注意仪器的保养和维护。
定期对测量仪器进行清洁、检查和维护，可以延长仪器的使用寿命，保证测量结果的准确性。
总之，正确使用测量仪器需要我们掌握一定的技巧和方法，只有这样，我们才能获得准确可靠的测量结果。
希望本文所介绍的内容能够帮助大家更好地使用测量仪器，提高工作效率，保证测量数据的准确性。
测量仪器使用说明
测量仪器使用说明一、测量仪器介绍测量仪器是用来测量物体长度、面积、体积等参数的工具。
它通常由主体、刻度尺、游标、光线透视物等组成。
适用于学校物理实验室、工厂和家庭使用。
本说明书将详细介绍测量仪器的使用方法及注意事项。
二、仪器使用方法1.准备工作在使用测量仪器之前，首先需要进行准备工作。
清洁测量仪器的刻度尺和游标，并确保任何杂质或灰尘都已清除。
这样可以确保测量结果的准确性。
2.尺寸选择根据需要测量的物体尺寸，选择合适的刻度尺。
如果需要测量较小的尺寸，可以选择刻度较小的刻度尺。
对于较大的尺寸，则需要选择刻度较大的刻度尺。
3.测量长度将测量仪器对准待测量的物体，缓慢地移动游标，直到游标的尖端与物体表面接触。
读取游标所指示的长度值，并记录下来。
4.测量面积如果需要测量物体的面积，将刻度尺放置在物体的一边，并用游标测量另一边的长度。
然后，将刻度尺放在物体的另一边，并用游标测量剩余的一边的长度。
最后，将两个长度值相乘即可得出面积值。
5.测量体积要测量物体的体积，需要先测量物体的长度、宽度和高度。
然后，将这三个值相乘即可得出体积值。
三、注意事项1.使用前需检查仪器是否正常工作。
如有刻度不清晰或游标移动不灵活等情况，应及时修理或更换测量仪器。
2.在使用测量仪器时，应确保仪器的表面干净，以免影响测量精度。
3.在测量长度时，应保持仪器与物体表面的垂直状态，以确保测量结果的准确性。
4.在测量面积和体积时，应将刻度尺和游标放置在物体表面的相同位置，并确保测量值的正确读取。
5.轻拿轻放，并避免将测量仪器摔落，以免损坏测量仪器造成不必要的损失。
四、常见问题及解决方法1.为什么测量结果不准确？可能是由于测量仪器本身的问题，可以尝试更换新的测量仪器。
另外，还需要检查是否有杂物或灰尘附着在仪器上，应清洁仪器以保证准确性。
2.游标移动不灵活怎么办？清洗游标并涂上适量的润滑剂可以解决游标移动不灵活的问题。
如果问题仍然存在，可能需要更换游标部件。
测量仪器操作规程完整
. .测量仪器操作规程2016年3月目录水准仪操作规程 (1)经纬仪操作规程 (1)全站仪操作规程 (1)GPS操作规程 (1)水准仪操作规程1.目的和适用围为了正确使用测量仪器,确保仪器的完好率和利用率,适用于本项目所有水准仪的操作。
2.引用标准：使用说明书3.进行水准标高测量时，应按以下操作规程使用：3.1整平先将三脚架两只铁脚踩入土中，观测者操纵三脚架的一条腿前、后、左、右移动，直到圆水准气泡基本居中时，固定这条腿不动，然后调节三个脚螺旋使气泡完全居中（仪器设自动安平）。
3.2瞄准先转动目镜对光螺旋，使十字丝的成像清晰，然后放松固定螺旋，用望远镜筒外的缺口和准星瞄准水准尺，粗略地进行物镜对光，当在望远镜看到水准尺像时，即将固定螺旋固定，转动微动螺旋，使十字丝纵丝靠近水准尺的一侧。
3.3读数读数时要按由小到大的方向，应先用十字丝横丝估读出毫米数，然后再读米、分米、厘米数。
4.进行水准标高测量前注意事项：4.1检查水准仪及配套工具是否带齐，包括测量尺、脚架、水准点标高资料等。
4.2架设时，应先把脚架螺旋旋紧，在地面上踩紧脚架。
对水准仪进行精平调整，对后视水准点后进行标高测量。
4.3在标高测量时，须转点搬移过程中，应检查好仪器的螺旋是否拧紧，防止掉损仪器。
5.水准仪自检规程5.1圆水准器的检验和校正：5.1.1检验方法：①转动脚螺旋使圆水准气泡居中；②将仪器旋转180度，如气泡居中，则正常，否则需校正。
5.1.2校正方法：①首先整平仪器，使圆水准气泡居中，旋转180度，调整脚螺旋，使气泡退回到偏离量的一半；②松开圆水准仪的固定螺旋，用拔针，拔动圆水准器的校正螺丝，使气泡居中；重复第②步直到，仪器转到任何位置，圆水准气液始终居中。
5.2I角的检验与校正5.2.1检验方法：①在平坦地面上选取相距100m的高差为ΔHA、ΔHB两点；②将水准仪置于A、B两点之间,在距A或B点,1m处测其高差ΔH′③若ΔH=ΔH′则正常，否则需校正。
安规测试仪使用方法
安规测试仪使用方法安规测试仪是一种用于检测电器产品是否符合相关标准和规范的设备。
它可以测量电器产品的电气参数，如电流、电压、功率和频率，并确保产品在正常操作范围内。
使用安规测试仪可以帮助制造商和公司确保产品的质量和安全性，并满足各种国际安全和符合性标准。
以下是一个基本的安规测试仪的使用方法：1.准备工作：-确保测试仪器处于合适的环境温度和湿度下。
-确保测试仪器与被测试设备的接线正确连接。
-验证测试仪器的电源和接地是否正常。
2.设定测试参数：-根据被测试设备的规范和标准，设定合适的测试参数，如电流、电压、功率和频率等。
-设置测试仪器的测量范围和灵敏度，确保能够准确测量被测试设备的参数。
3.进行测试：-打开测试仪器的电源，等待其启动并进行自检。
-将被测试设备连接到测试仪器上，确保接线正确并牢固。
-开始测试，观察测试仪器的指示和显示，记录测量结果。
4.分析和判定：-根据被测试设备的标准和规范，对测量结果进行分析和判定。
-如果测量结果符合标准和规范要求，则被测试设备通过测试。
-如果测量结果不符合标准和规范要求，则被测试设备不通过测试，需要进行进一步的调整和改进。
5.记录和报告：-记录每一个测试的测量结果和相应参数。
-生成测试报告，包括被测试设备的详细信息、测试结果和评估。
-报告应清晰、准确地表达被测试设备的测试情况，以便后续追踪和审查。
除了上述基本的使用方法，安规测试仪也有其他高级功能和应用，例如防止过载、漏电流测试、绝缘测试和内部电路分析等。
在使用这些高级功能时，用户应详细了解设备的操作手册和使用说明，并根据实际需求进行设置和操作。
总结起来，使用安规测试仪的方法主要包括准备工作、设定测试参数、进行测试、分析和判定，以及记录和报告。
通过正确和规范的使用，可以确保被测试设备的质量和安全性，并满足相关的标准和规范要求。
