臭氧浓度检测传感器
臭氧传感器
臭氧传感器
主要参数
●检测对象：臭氧O3
●检测原理：电化学
●量程：0~50、100、500、1000ppm
（其它量程请咨询）
●响应时间：≤30S（T90）
●精度：±3%
●工作电压：5V±1%
输出：TTL、R485、I2C、0~5V、0.4~2V
产品特点
●采用高精度运算电路，保证测量准确性
●支持电化学、催化燃烧、红外、热导等
测量原理，可对应上百种气体检测
●带温度补偿，出厂已精确标定，直接使用，
无需标定
●本安电路设计，即插即用
●体积小、外围电路简单、输出信号多样化
●超强一致性
概述
7ID-O3智能型臭氧气体传感器模组系
深圳伟联安科技新一代气体检测模块，传感器模组将各种不同检测原理的传感器输出信号通过高精度放大电路无噪声处理，温度补偿，高纯度气体标定等环节，将气体浓度信号转换成标准数字模拟信号。
用户不用理会复杂繁琐的气体检测原理、检测种类、标定困难等问题，即可直接使用气体传感器，读取准确气体浓度信息。
7ID-O3臭氧气体传感器模组接线图
注：TTL/RS485传输方式为被动上传，主机每轮训一次，传感器上传数据。
I2C连接是传感器为从机，用户MCU为主机。
气体浓度传感器的工作原理
气体浓度传感器的工作原理气体浓度传感器是一种用于测量气体浓度的装置。
它可以广泛应用于工业、环保、医疗和航空等领域，用于检测各种气体浓度的变化，以实现自动控制和报警功能。
本文将介绍气体浓度传感器的工作原理。
一、传感技术目前常见的气体浓度传感器主要有光学传感器、电化学传感器和半导体传感器等。
不同类型的传感器原理稍有不同，但基本思想是通过感受气体与特定材料之间的相互作用来测量气体浓度。
1. 光学传感器光学传感器是利用光的吸收、散射和透射等特性来测量气体浓度的一种传感器。
它通常由光源、选择性吸收介质和光电探测器组成。
当气体通过选择性吸收介质时，气体分子将吸收可见光或红外光的特定波长，此时光电探测器将感知到光信号的变化，进而测量出气体浓度的变化。
2. 电化学传感器电化学传感器是利用气体分子与电极表面之间的电化学反应来测量气体浓度的一种传感器。
它主要由工作电极、参比电极和电解质等组成。
当气体通过传感器时，与工作电极发生化学反应，从而改变电极上的电荷状态，进而测量出气体浓度的变化。
电化学传感器具有高灵敏度和稳定性的优点，广泛应用于气体监测领域。
3. 半导体传感器半导体传感器是利用气体与半导体材料之间的相互作用来测量气体浓度的一种传感器。
它通常由敏感材料、热电致敏、电极和电路等组成。
当气体与敏感材料接触时，它会改变敏感材料的导电性质，从而引起电路中的电流或电压变化，进而测量出气体浓度的变化。
半导体传感器具有体积小、响应速度快和成本低等优点，被广泛应用于可穿戴设备和环境监测等领域。
二、工作原理气体浓度传感器的工作原理可以简述为：感受气体与传感器之间的相互作用，并将作用的变化转化为电信号输出。
对于光学传感器，当气体通过传感器时，气体分子与选择性吸收介质之间发生相互作用，吸收特定波长的光，从而改变光电探测器的信号输出。
对于电化学传感器，当气体通过传感器时，气体分子与工作电极之间发生化学反应，改变电极的电荷状态，从而引起电路中的电流或电压变化。
风管式臭氧传感器使用手册说明书
风管式臭氧传感器产品说明书风管式臭氧传感器使用说明书济南智泽贸易有限公司风管式臭氧传感器产品说明书目录第1章产品简介 (3)1.1产品概述 (3)1.2功能特点 (3)1.3产品参数 (3)第2章硬件连接 (5)2.1设备安装前检查 (5)2.2接口说明 (5)2.3安装说明 (7)第3章数字量传感器通信协议 (10)3.1通讯基本参数 (10)3.2数据帧格式定义 (11)3.3寄存器地址 (12)3.4通讯协议示例以及解释 (12)3.5O3测量单位ppm与μg/m3换算 (14)第4章模拟量传感器参数含义与换算 (14)4.1模拟量4-20mA电流输出 (14)4.2模拟量0-10V电压输出 (15)4.3模拟量0-5V电压输出 (15)第5章常见问题与质量保证 (16)5.1数字量设备无法连接到PLC或电脑 (16)5.2模拟量无输出或输出错误可能的原因 (16)第6章包装售后 (17)6.1产品包装清单 (17)6.2联系方式 (17)6.3质保与售后 (17)6.4免责声明 (17)2风管式臭氧传感器产品说明书 第1章产品简介1.1产品概述风管式臭氧传感器专门为插入式管道气体测量而设计。
采用不锈钢导气管与不锈钢法兰结合的插入式结构，采用专业测试臭氧浓度传感器探头作为核心检测器件；具有测量范围宽、精度高、线性度好、通用性好、使用方便、便于安装、传输距离远、价格适中等特点。
1.2功能特点本产品采用高灵敏度的气体检测探头，信号稳定，精度高，快速响应，寿命长。
具有测量范围宽、线形度好、使用方便、便于安装、传输距离远等特点。
注意传感器为空气检测使用，客户应该在应用环境下测试以确保传感器符合要求。
1.3产品参数参数技术指标O3测量范围0-20ppm/0-100ppm测量方式电化学探头响应时间一般小于15秒质保期主机质保2年，气体探头质保1年O3测量精度≤读数的±3%(25℃)接口形式模拟量(电压/电流)/数字量(RS485)供电电源风管式臭氧传感器产品说明书 412V-24VDC耗电<1W运行温度-30-50℃(-20-40℃持续)工作湿度环境0-100%RH(15-95%RH）外形尺寸110×85×44mm3风管长度200mm●探头参数与选型编探头类型量程分辨率寿命20P 国产电化学20ppm 200ppb >2年20PL 20ppm 100ppb 20PE 进口霍尼韦尔100pp m 20ppb >2年01PB 国产半导体1000pp b10ppb >2年以上寿命均为温度23±3℃、湿度40±10%RH 、浓度<5%最大量程的情况下的参考数值。

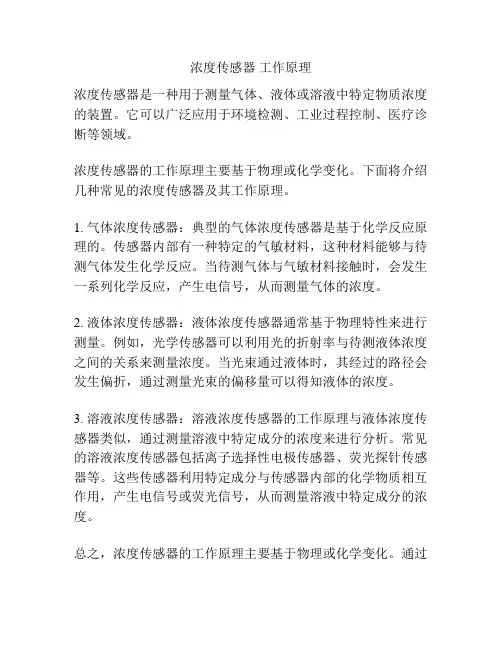

浓度传感器 工作原理
浓度传感器工作原理
浓度传感器是一种用于测量气体、液体或溶液中特定物质浓度的装置。
它可以广泛应用于环境检测、工业过程控制、医疗诊断等领域。
浓度传感器的工作原理主要基于物理或化学变化。
下面将介绍几种常见的浓度传感器及其工作原理。
1. 气体浓度传感器：典型的气体浓度传感器是基于化学反应原理的。
传感器内部有一种特定的气敏材料，这种材料能够与待测气体发生化学反应。
当待测气体与气敏材料接触时，会发生一系列化学反应，产生电信号，从而测量气体的浓度。
2. 液体浓度传感器：液体浓度传感器通常基于物理特性来进行测量。
例如，光学传感器可以利用光的折射率与待测液体浓度之间的关系来测量浓度。
当光束通过液体时，其经过的路径会发生偏折，通过测量光束的偏移量可以得知液体的浓度。
3. 溶液浓度传感器：溶液浓度传感器的工作原理与液体浓度传感器类似，通过测量溶液中特定成分的浓度来进行分析。
常见的溶液浓度传感器包括离子选择性电极传感器、荧光探针传感器等。
这些传感器利用特定成分与传感器内部的化学物质相互作用，产生电信号或荧光信号，从而测量溶液中特定成分的浓度。
总之，浓度传感器的工作原理主要基于物理或化学变化。
通过
与待测物质相互作用，传感器可以测量物质的浓度，从而实现对环境、工业过程等的监测与控制。
臭氧检测原理
臭氧检测原理
臭氧检测原理主要基于臭氧（O3）的电化学特性。
一种常用
的方法是通过电化学臭氧传感器来检测臭氧浓度。
电化学臭氧传感器通常包括工作电极、参比电极和计数电极。
其中，工作电极表面涂覆有臭氧灵敏材料，当臭氧分子接触到工作电极表面时，会发生氧化还原反应。
具体的检测过程如下：
1. 在无臭氧的情况下，工作电极上的氧化还原反应非常弱，电流微弱，电极电势稳定。
2. 当空气中的臭氧与工作电极接触时，臭氧分子会被还原成
O2，在还原过程中释放出电子。
3. 释放出的电子会导致工作电极上的电流增大，这会改变工作电极与参比电极之间的电势差。
4. 通过测量电势差的变化，就可以确定臭氧的浓度。
需要注意的是，检测臭氧浓度时，空气中的湿度也会对传感器的响应产生影响。
为了提高精度，常常在传感器附近设置湿度传感器，同时进行湿度校正。
此外，也有其他方法来检测臭氧浓度，例如紫外光吸收法、化学发光法等。
不同的方法原理不同，但目的都是测量臭氧浓度。
aqs传感器工作原理
aqs传感器工作原理AQS传感器工作原理一、引言AQS（Air Quality Sensor）传感器是一种用于检测空气质量的传感器，可以测量空气中的多种污染物浓度。
本文将介绍AQS传感器的工作原理及其应用。
二、AQS传感器的组成AQS传感器由多个关键部件组成，包括气体传感器、温湿度传感器、光学传感器和数据处理单元。
气体传感器用于检测空气中的污染物浓度，温湿度传感器用于测量环境的温度和湿度，光学传感器用于检测光线强度。
数据处理单元则负责收集、处理和分析传感器采集到的数据。
三、AQS传感器的工作原理1. 气体传感器工作原理气体传感器是AQS传感器的核心部件，常用的气体传感器有电化学传感器、光学传感器和半导体传感器等。
这些传感器通过不同的测量原理来检测空气中的污染物浓度。
以电化学传感器为例，它的工作原理是利用电化学反应来测量气体浓度。
传感器中的电极与被测气体接触，气体中的污染物会引起电极上的氧化还原反应，产生电流变化。
通过测量电流的大小，就可以得到气体的浓度信息。
2. 温湿度传感器工作原理温湿度传感器常用的原理有电容式、电阻式和电感式等。
以电容式传感器为例，它利用材料在不同温度或湿度下的电容变化来测量环境的温度和湿度。
电容式传感器由两个电极和介质组成，当介质的温度或湿度发生变化时，电容值也会发生变化。
通过测量电容的变化，就可以得到环境的温度和湿度信息。
3. 光学传感器工作原理光学传感器常用的原理有散射原理和吸收原理等。
以散射原理为例，它利用光在空气中的散射特性来测量空气中的颗粒物浓度。
光学传感器发射一束光线，当光线遇到空气中的颗粒物时，会发生散射现象。
通过测量光线的散射强度，就可以得到空气中颗粒物的浓度信息。
四、AQS传感器的应用AQS传感器广泛应用于室内空气质量监测、智能家居、环境污染监测等领域。
通过监测空气中的污染物浓度，可以及时采取措施改善室内空气质量，保障人们的健康。
在室内空气质量监测方面，AQS传感器可以测量各种有害气体的浓度，如甲醛、二氧化碳和挥发性有机物等。
臭氧检测仪的使用方法
臭氧检测仪就是采用紫外线吸收法的原理，用稳定的紫外灯光源产生紫外线，用光波过滤器过滤掉其它波长紫外光，只允许波长253.7nm通过。
经过样品光电传感器，再经过臭氧吸收池后，到达采样光电传感器。
那么臭氧检测仪的检测方法都有哪些呢？
检测臭氧浓度的方法大致可分为两种：仪表法和化学分析法。
仪表法检测臭氧的优点在于灵敏度高，重复性好，对操作者水平要求也不高，是一种较好的方法，但是因为此类仪表原来一般价格昂贵，不易普及使用。
化学分析法中常用的是碘化钾法，硼酸碘化钾吸光光度法和靛蓝二磺酸钠分光光度法。
前两种方法因对臭氧的专属性不好或稳定性较差，在现场使用中均受到某些限制，而靛蓝二磺酸钠分光光度法因灵敏度高，对臭氧的专用性强，无需标准即可用于O3的定量测量，所以在1996年国家颁布的空气质量标准GB3095-1996中，用该法代替原标准中的硼酸碘化法作为化学检查O3的标准。
仪表检测臭氧浓度的原理是采用化学发光法、紫外线吸收法和电化学法三种。
因化学发光法须配用乙烯气瓶，乙烯又是可燃物，既危险又不方便，所以近年来常用的是紫外线吸收法和电化学法两种。
紫外线吸收法的原理是基于O3对波长254nm的紫外光的吸收，根据比尔一朗的定律可以算出O3的浓度，这种方法结构简单、灵敏度高、响应快，在臭氧高浓度范围内（0-10000ppm）具有良好的线性，且零点漂移和量程漂移都很小。
电化学法是被测臭氧气体以扩散方式或泵吸方式和仪表接触，并发生反应。
输出稳定的电信号。
气体浓度值可以稳定地用数据显示在显示屏上，此方法检测臭氧简单方便，随拿随测。
环境监测中的传感器技术应用教程
环境监测中的传感器技术应用教程随着人类对环境保护的日益重视，环境监测的重要性也越来越被人们所认识。
环境监测旨在获取环境中的各种参数数据，以便及时发现并解决潜在的环境问题。
而在环境监测中，传感器技术作为关键的工具之一，发挥着重要的作用。
一、传感器的基本原理传感器是将环境参数（如温度、湿度、气体浓度等）转换为电信号的装置。
它通过检测一些物理量的变化，并将这些变化转换成与之对应的电信号输出，进而实现对环境参数的测量。
传感器的工作原理主要基于电学、光学、声学、磁学等物理原理。
例如，温度传感器利用物质的热学特性，将温度变化转换为电阻、电压或频率的变化；湿度传感器则利用湿度对某一物理量的影响，如电容、电阻或介电常数，来实现湿度的测量。
二、环境监测中的传感器应用1. 空气质量监测空气质量对人类健康和环境保护至关重要。
通过使用传感器来监测空气中的污染物浓度，可以及时掌握空气质量状况，采取相应的措施来防止空气污染。
传感器技术在环境监测中常用于检测二氧化硫、氮氧化物、臭氧、颗粒物等污染物。
2. 水质监测水是生命之源，水质的好坏直接关系到人类的健康和生存。
传感器技术在水质监测中有着广泛应用。
它可以实时监测水中的pH值、浊度、溶解氧含量、重金属等有害物质的浓度，为水质评估和污染治理提供科学依据。
3. 土壤监测农业是国民经济的支柱产业，土壤作为农业生产的基础，对农作物的生长有着重要的影响。
利用传感器技术监测土壤的温度、湿度、养分含量等参数，可以及时了解土壤的状况，为农业生产提供科学的指导。
4. 声环境监测城市中噪音污染已经成为影响人们生活质量的重要因素之一。
传感器技术可以实时监测噪音的强度、频率等参数，帮助相关部门采取措施降低噪音污染，改善人们的居住环境。
5. 气象监测气象条件对于农业、航空、水利等行业有着重要影响。
通过传感器技术，可以实时监测风速、气温、湿度、降水量等气象参数，为气象预测和灾害预防提供准确的数据支持。
三、传感器选型及布设在选择和布设传感器时，需要根据具体的环境监测要求和测量对象的特点进行合理的选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
臭氧浓度检测传感器
臭氧浓度检测传感器特点：
★是款内置微型气体泵的安全便携装置
★整机体积小,重量轻,防水,防爆,防震设计.
★高精度,高分辨率,响应迅速快.
★采用大容量可充电锂电池,可长时间连续工作.
★数字LCD背光显示，声光、振动报警功能.
★上、下限报警值可任意设定，自带零点和目标点校准功能，内置
温度补偿，维护方便.
★宽量程，最大数值可显示到50000ppm、100.00%Vol、100%LEL.
★数据恢复功能，免去误操作引起的后顾之忧.
★显示值放大倍数可以设置，重启恢复正常.
★外壳采用特殊材质及工艺，不易磨损，易清洁，长时间使用光亮如新.
臭氧浓度检测传感器产品特性：
★是款内置微型气体泵的高精度的手式安全便携装备;
★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年;
★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;
★检测现场具有现场声光报警功能，气体浓度超标即时报警，是危险现场作业的安全保障;
★现场带背光大屏幕LCD显示，直观显示气体浓度/类型/单位/工作状态等;
★全量程范围温度数字自动跟踪补偿，保证测量准确性;
★半导体纳米工艺超低功耗32位微处量器;
★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;★全中文/英文操作菜单,简单实用,带温度补偿功能;
★防高浓度气体冲击的自动保护功能;
臭氧浓度检测传感器技术参数：
检测气体：空气中的臭氧气体
检测范围：0-100ppm、500ppm、1000ppm、5000ppm、0-100%LEL
分辨率：0.1ppm、0.1%LEL
显示方式：液晶显示
温湿度：选配件，温度检测范围：-40～120℃，湿度检测范围：0-100%RH
检测方式：扩散式、流通式、泵吸式可选安装方式：壁挂式、管道式检测精度：≤±3%线性误差：≤±1%
响应时间：≤20秒（T90）零点漂移：≤±1%（F.S/年）恢复时间：≤20秒重复性：≤±1%
信号输出：①4-20mA信号：标准的16位精度4-20mA输出芯片，传输距离1Km
②RS485信号：采用标准MODBUS RTU协议，传输距离2Km
③电压信号：0-5V、0-10V输出，可自行设置
④脉冲信号：又称频率信号，频率范围可调（选配）
⑤开关量信号：标配2组继电器，可选第三组继电器，继电器无源触点，容量220VAC3A/24VDC3A
传输方式：①电缆传输：3芯、4芯电缆线，远距离传输（1-2公里）
②GPRS传输：可内置GPRS模块，实时远程传输数据，不受距离限制（选配）
接收设备：用户电脑、控制报警器、PLC、DCS、等
报警方式：现场声光报警、外置报警器、远程控制器报警、电脑数据采集软件报警等
报警设置：标准配置两级报警，可选三级报警；可设置报警方式：常规高低报警、区间控制报警
电器接口：3/4″NPT内螺纹、1/2″NPT内螺纹，同时支持2种电器连接方式
防爆标志：ExdII CT6（隔爆型）壳体材料：压铸铝+喷砂氧化/氟碳漆，防爆防腐蚀
防护等级：IP66工作温度：-30～60℃
工作电源：24VDC（12～30VDC）工作湿度：≤95%RH，无冷凝
尺寸重量：183×143×107mm(L×W×H）1.5Kg(仪
器净重)
工作压力：0～100Kpa
标准配件：说明书、合格证质保期：一年
臭氧浓度检测传感器简单介绍：
臭氧浓度检测传感器报警器高精度、高分辨率，响应快速，超大容量锂电充电电池，采样距离远，LCD背光显示，声光报警功能，上、下限报警值可任意设定，可进行零点和任意目标点校准，操作简单，具
有误操作数据恢复功能.
臭氧浓度检测传感器应用场所：
医药科研、学校科研、制药生产车间、烟草公司、环境检测、楼宇建设、消防报警、污水处理、石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、锅炉房、加气站、垃圾处理厂、隧道施工、输油管道、航空航天、工业气体过程控制、室内空气质量检测、地下燃气管道检修、危险场所安全防护、军用设备检测等。
