电容的主要参数
电解电容 参数
电解电容参数一、电解电容简介电解电容是一种广泛应用于电子电路中的储能元件，其工作原理是基于电解液与电极之间的电化学反应。
电解电容的结构主要由阳极、阴极、电解质和外壳等部分组成。
阳极通常由金属材料制成，阴极由氧化物或其他金属材料制成，电解质则由电解液和隔离膜组成。
二、电解电容的主要参数1.容量（Capacitance）：电解电容的容量是指其储存电荷的能力，通常以法拉（F）为单位表示。
容量的大小取决于电解电容的结构和尺寸。
2.电压（Voltage）：电解电容的电压是指其所能承受的最大直流电压。
电压值越高，电容器的耐压性能越好，但其泄漏电流也会相应增加。
3.电阻（Resistance）：电解电容的电阻是指其内部导线的电阻值，通常以欧姆（Ω）为单位表示。
电阻值的大小会影响电容器的充放电速度和能量损失。
4.漏电流（Leakage Current）：电解电容的漏电流是指其工作时通过电解质和电极之间的微小电流。
漏电流的大小会影响电容器的储能效率和稳定性。
三、电解电容的特性与应用1.特性：电解电容具有较高的储能密度、较快的充放电速度、良好的耐压性能和较长的使用寿命等特点。
同时，其成本较低，易于大规模生产和使用。
2.应用领域：电解电容广泛应用于各种电子设备中，如计算机、通信设备、电源设备、汽车电子等。
在电源滤波、储能、去耦等方面发挥着重要作用。
四、电解电容的测试与评估1.测试方法：对电解电容进行测试时，通常采用电容器测试仪或电子显微镜等设备进行测量。
测试内容包括容量、电压、电阻和漏电流等参数的测量。
2.评估标准：评估电解电容的性能时，通常需要考虑其容量稳定性、耐压性能、泄漏电流大小以及使用寿命等因素。
此外，还需要考虑其环境适应性、可靠性和成本等因素。
五、电解电容的选择与使用1.选择原则：在选择电解电容时，需要根据电路的具体要求进行选择。
需要考虑电容器的容量、电压、电阻、泄漏电流以及环境适应性等因素。
同时，还需要考虑其成本和使用寿命等因素。
电容器检验标准
电容器检验标准一：电容器的主要参数：1：标称容量：是指标注在电容器上的电容量（其单位为微法/UF和皮法/PF）。
2：允许误差：是指电容器的标称容量与实际容量之间的允许最大误差。
（电解电容的误差较大，大于±10%）3：额定电压：是指电容器在规定的条件下，能够长时间工作所受的最高工作电压（额定电压通常标注在电容器上）。
4：绝缘电阻：绝缘电阻越大，表明此电容的质量越好。
二：电容器的参数标注方法：1直标法：电将电容器的主要参数（标称容量、额定电压和误差）直接标注在电容器上，常用于电解电容或是体积较大的无极性电容上。
2：文字符号标注法：是采用数字或是字母与数字混合的方法来标注电容器的主要参数。
①：数字标注法：常用3位有效数字表示电容器的容量，其中前二位数字表示为有效数字，第三位表示有多少个0(104表示10X10000PF).②: 字母与数字混合标注法: 如(4P7表示4.7P F、G1表示100UF、M1表示0.1UF)三: 电容器的检测:测试工具: 指针式万用表1: 电解电容器的检测:①: 正负极性的确定: 有极性的铝电解电容器外壳上通常都标有+(正极)或-(负极),末剪脚的电容器,长脚为正极,短引脚为负极.②: 1 uF与2.2uF的电解电容器用RX10K档，4.7- 22uF的电解电容器用RX1K档, 47- 220uF的电解电容器用RX100档.3:测试方法:1: 电解电容器的检测：①:根据电解电容器上所标示的容量,将万用表置于合适的量程,将二表短接后调零.黑表接电解电容的正极,红表接其负极,电容器开始充电, 万用表指针缓慢向摆动,摆动到一定的角度后,(充电结束后)又会慢慢向左摆动(表针在向左摆动时不能摆动到无穷大的地方)指针向左摆动后所指示的电阻会大于500K,若电阻值小于100K,则此电容器不合格.②: 将二表对调后测量,正常时表针应立即向右摆动后向左摆动(摆动的大小应大于第一次的大小),且反向电阻应大于正向电阻.若测量电容时表针不动或第二次测量时表针的摆动大小小于第一次测量时的大小,则此电容器不合格.③: 若测量电解电容器的正反向电阻时阻值都为0,则此电容器不合格. 2: 小容量电容器的检测:①：用万用表RX10K档测量其二端的电阻值应为无穷大，若测得一定的电阻值或阻值接近0，则此电容器不合格。
电容的关键参数
电容的关键参数
电容的关键参数

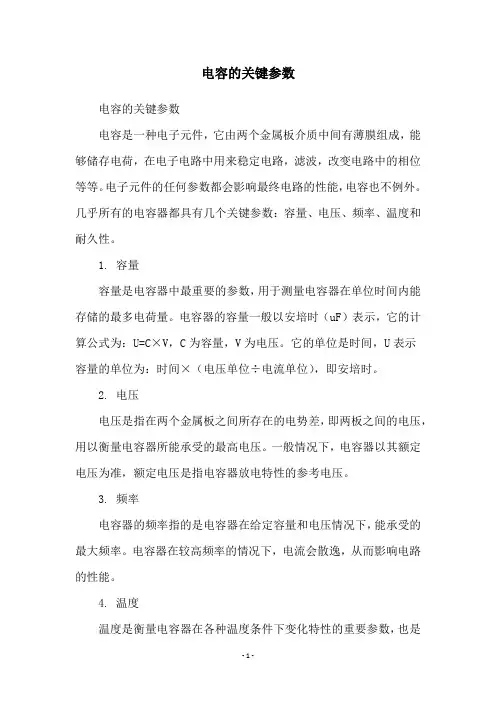

电容是一种电子元件，它由两个金属板介质中间有薄膜组成，能够储存电荷，在电子电路中用来稳定电路，滤波，改变电路中的相位等等。
电子元件的任何参数都会影响最终电路的性能，电容也不例外。
几乎所有的电容器都具有几个关键参数：容量、电压、频率、温度和耐久性。
1. 容量
容量是电容器中最重要的参数，用于测量电容器在单位时间内能存储的最多电荷量。
电容器的容量一般以安培时（uF）表示，它的计算公式为：U=C×V，C为容量，V为电压。
它的单位是时间，U表示
容量的单位为：时间×（电压单位÷电流单位），即安培时。
2. 电压
电压是指在两个金属板之间所存在的电势差，即两板之间的电压，用以衡量电容器所能承受的最高电压。
一般情况下，电容器以其额定电压为准，额定电压是指电容器放电特性的参考电压。
3. 频率
电容器的频率指的是电容器在给定容量和电压情况下，能承受的最大频率。
电容器在较高频率的情况下，电流会散逸，从而影响电路的性能。
4. 温度
温度是衡量电容器在各种温度条件下变化特性的重要参数，也是
确定电容器是否能正常工作的重要参数。
一般情况下，电容器的额定温度范围在-25℃～85℃之间，其工作温度范围更大，一般在-30℃～125℃之间。
5. 耐久性
耐久性是指电容器在一定温度和压力下经历一段时间后，还能正常工作的能力。
耐久性受到电容器的材料，绝缘体等的影响，一般把耐久性指标分为温度稳定性、温度漂移和放电性能等，用以衡量电容器的耐久性。
电容器的主要参数有哪些
电容器的主要参数有哪些?电容器的主要参数有标称容量（简称容量）、允许偏差、额定电压、漏电流、绝缘电阻、损耗因数、温度系数、频率特性等。
（一）标称容量标称容量是指标注在电容器上的电容量。
电容量的基本单位是法拉（简称法），用字母“F”表示。
比法拉小的单位还在毫法（mF）、微法（μF）、纳法（nF）、皮法（pF），它们之间的换算关系是：1F=1000mF1mF=1000μF1μF=1000nF1nF=1000pF其中，微法（μF）和皮法（pF）两单位最常用。
在实际应用时，电容量在1万皮法以上电容量，通常用微法作单位，例如：0.047μF、0.1μF、2.2μF、47μF、330μF、4700μF等等。
电容量在1万皮法以下的电容器，通常用皮法作单位，例如：2pF、68 pF、100 pF、680 pF、5600 pF等等。
标称容量的标注方法有直标法、文字符号标注法和色标法等，具体的识别方法将在以后的内容中作详细介绍。
（二）允许偏差允许偏差是指电容器的标称容量与实际容量之间的允许最大偏差范围。
电容器的容量偏差与电容器介质材料及容量大小有关。
电解电容器的容量较大，误差范围大于±10%；而云母电容器、玻璃釉电容器、瓷介电容器及各种无极性高频在机薄膜介质电容器（如涤纶电容器、聚苯乙烯电容器、聚丙烯电容器等）的容量相对较小，误差范围小于±20%。
（三）额定电压额定电压也称电容器的耐压值，是指电容器在规定的温度范围内，能够连续正常工作时所能承受的最高电压。
该额定电压值通常标注在电容器上。
在实际应用时，电容器的工作电压应低于电容器上标注的额定电压值，否则会造成电容器因过压而击穿损坏。
（四）漏电流电容器的介质材料不是绝艰绝缘体，宁在一定的工作温度及电压条件下，也会有电流通过，此电流即为漏电流。
一般电解电容器的漏电流略大一些，而其它类型电容器的漏电流较小。
（五）绝缘电阻绝缘电阻也称漏电阻，它与电容器的漏电流成反比。
电容器的主要参数(精)
电容器的主要参数有哪些?慧聪电子元器件商务网2003-07-11 16:30:43电容器的主要参数有标称容量（简称容量）、允许偏差、额定电压、漏电流、绝缘电阻、损耗因数、温度系数、频率特性等。
（一）标称容量标称容量是指标注在电容器上的电容量。
电容量的基本单位是法拉（简称法），用字母“F”表示。
比法拉小的单位还在毫法（mF）、微法（μF）、纳法（nF）、皮法（pF），它们之间的换算关系是：1F=1000mF1mF=1000μF1μF=1000nF1nF=1000pF其中，微法（μF）和皮法（pF）两单位最常用。
在实际应用时，电容量在1万皮法以上电容量，通常用微法作单位，例如：0.047μF、0.1μF、2.2μF、47μF、330μF、4700μF等等。
电容量在1万皮法以下的电容器，通常用皮法作单位，例如：2pF、68 pF、100 pF、680 pF、5600 pF等等。
标称容量的标注方法有直标法、文字符号标注法和色标法等，具体的识别方法将在以后的内容中作详细介绍。
（二）允许偏差允许偏差是指电容器的标称容量与实际容量之间的允许最大偏差范围。
电容器的容量偏差与电容器介质材料及容量大小有关。
电解电容器的容量较大，误差范围大于±10%；而云母电容器、玻璃釉电容器、瓷介电容器及各种无极性高频在机薄膜介质电容器（如涤纶电容器、聚苯乙烯电容器、聚丙烯电容器等）的容量相对较小，误差范围小于±20%。
（三）额定电压额定电压也称电容器的耐压值，是指电容器在规定的温度范围内，能够连续正常工作时所能承受的最高电压。
该额定电压值通常标注在电容器上。
在实际应用时，电容器的工作电压应低于电容器上标注的额定电压值，否则会造成电容器因过压而击穿损坏。
（四）漏电流电容器的介质材料不是绝艰绝缘体，宁在一定的工作温度及电压条件下，也会有电流通过，此电流即为漏电流。
一般电解电容器的漏电流略大一些，而其它类型电容器的漏电流较小。
电容的主要参数
电容的主要参数包括以下几个：
电容值（容量）：电容的电容值表示其存储电荷的能力，用单位法拉（Farad，简写为F）来表示。
电容值越大，电容器可以存储的电荷量越多。
工作电压（额定电压）：电容器可以安全工作的最大电压称为工作电压，以伏特（Volt，简写为V）为单位表示。
超过工作电压，电容器可能会损坏或产生故障。
精度（容差）：电容器的实际容量与标称容量之间的差异称为容差。
容差以百分比（%）表示，表示实际容量可以偏离标称容量的程度。
例如，一个10μF电容器，容差为±10%，则实际容量可能在9μF至11μF之间。
介电材料：电容器中的两个电极之间通常填充一种绝缘材料，称为介质或介电材料。
不同的介质具有不同的介电常数，影响着电容器的电容值和其他特性。
ESR（等效串联电阻）：电容器的等效串联电阻是指电容器对交流信号的阻抗，用欧姆（Ohm，简写为Ω）表示。
较低的ESR值表示电容器对交流信号的响应更好。
ESL（等效串联电感）：电容器的等效串联电感是指电容器对高频信号的感应电感，同样以欧姆（Ω）为单位。
较低的ESL值表示电容器在高频应用中的性能更好。
这些参数将根据具体的电容器类型和应用而有所差异。
常见的电容器类型包括电解电容器、陶瓷电容器、塑料电容器、铝电解电容器等。
电容参数
一、电容的主要参数：1、电压1）额定电压：两端可以持续施加的电压，一般为直流电压，通常用VDC。
而专用于交流电的则为交流有效值电压，通常为V AC。
2）浪涌电压：电解电容特有的电压参数，是短时间可以承受的过电压，为额定电压的1.15倍。
3）瞬时过电压：是铝电解电容特有电压参数，为可以瞬时承受的过电压，这个浪涌电压约为额定电压的1.3倍，是铝电解电容的击穿电压。
4）介电强度：电容额定电压低于电容中介质的击穿电压。
一般为额定电压的1.5~2.5倍。
如：铝电解电容的击穿电压约为额定电压的1.3倍；其它介质则通常为1.75~2倍以上。
5）试验电压：薄膜电容在最不利条件下能够长时间承受的过电压能力，通常为1.25~1.75倍额定电压，并且在做高温度下测试。
2、电容量3、电容量的误差4、损耗因数：电容本身在工作时自身损耗的大小。
大小定义为：电容被施加交流电源时，每个周期电容产生的损耗和每个周期存储的功率之比。
5、等效串联电阻（ESR）6、温度系数：容量随温度变化的程度。
7、工作温度范围8、漏电流：介质的绝缘电阻不是无限大和介质存在缺陷（杂质）而产生。
9、寿命二、薄膜电容1、直流检测电压：在电容产品的最终检测（100%电气检测）中给出了每种规格的电容的直流检测电压，此直流电压也可以用于条件符合测试（持续时间为60S）和质量一致检测（持续时间小于2S）。
2、测试电压：指电容在出厂前的抽测电压，根据介质不同，通常为额定电压的1.25~2.5倍。
3、寿命测试电压：和温度测试一同进行测试，通常是在可施加1倍额定电压的温度上限（如85℃）条件下施加测试电压，此电压为1.25倍或1.5倍额定电压，持续500小时。
三、陶瓷介质电容1、直流介电强度/测试电压在电容产品的最终检测（100%电气检测）中给出了每种规格的电容的直流检测电压，此直流电压也可以用于条件符合测试（持续时间为60S）和质量一致检测（持续时间小于2S）。
2、对于电压低于500V的电容，第一类（高频）陶瓷介质电容的介电强度为在端子直接施加3倍额定电压；二类（低频）陶瓷介质电容的介电强度为在端子之间施加2倍额定电压，充放电流低于50mA。
电容器的基本参数
电容器的基本参数电容器的基本参数主要有，电流，电压，电容量，损耗因数，漏电流等。
电压和电流：AVX薄膜电容器都有哪些电压参数？AVX都代表什么意义？为什么还有电流参数？电容器电压有额定电压、直流（DC）介电强度测试电压、最大连续电压、交流电压和交流电流、脉冲处理性能、脉冲特性等参数。
1.额定电压（VR）额定电压V.(rated voltagc)昌在电容器的整个温度范围内电容器可连续工作的最大直流电压。
2.直流（DC）介电强度/测试电压直流（DC）介电强度/测试电压（dielectric sircngth/test voltage）。
在电容器产品的最终检测（100%电气检测）中给出了每种规格的电容器的直流（DC）检测电压。
这个直流电压也用于条件符合测试（持续时间为60s）和质量一致检测（持续时间≦2s）。
如果是EMI抑制电容器，还可以根据小同的应用条件，用相应的标准中给定的（最低）测试电压。
介电强度是指介质可以耐受的介电强度，一般以额定电压的多少倍或百分数表示，不同电容器这个值也不同，一般为额定电压的150%～250%，需要查看相应的数据手册。
测试电压是指电容器在出厂前的抽测电压，根据介质的不同，通常为额定电压的1.25～2.5倍。
寿命测试电压）(life test).TAJV228K002RNJ这个测试随温度测试一同进行，通常是在可施加100%额定电压的温度上限（如85℃）条件不施加测试电压，这个电压一般为125%或150%额定电压，持续500h.由于大电容最的体积比较大，电饭宽度比较宽，内部电极到端头的距离比较大，相对的单位长度的电阻比较大，同时相对散热能力不如小电容量电容器。
因此，电容器的可施加交流电压与频率关系曲线中，电容量越小的电容器，其转折频率越高。
有些小型AVX薄膜电容的可施加交流电压的转折频率仅为lkHz。
在大型AVX薄膜电容中，如功率因数补偿用电力电容器仪允许工作在50Hz或60 Hz，一旦超过就会过热。
